MANUALE UTENTE TXA604SW Monacor

2 Avvertenze per l’uso sicuro . . . . . . 23 3 Possibilità d’impiego eaccessori . . . 24

3.1 Radiomicrofoni e trasmettitori . . . . . . 24

3.2 Conformità e omologazione . . . . . . . 24

4 Messa in funzione . . . . . . . . . . . 24

4.1 Collocamento della cassa attiva . . . . . 24

5.1 Funzionamento del moduloricevitore . . 25

5.1.1 Impostare i canali di trasmissione . . . . 25

5.1.2 Regolazione del volume. . . . . . . . .26

5.1.3 Impostare la funzione squelch . . . . . 26

5.2 Limiter . . . . . . . . . . . . . . . . . . 26

5.3 Attenuazione del volume in caso di avvisi

fatti con il microfono . . . . . . . . . . .26 6 Dati tecnici . . . . . . . . . . . . . . . 27 Cassa acustica attiva mobile Queste istruzioni sono rivolte ad utenti senza conoscenze tecniche specifiche. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro. 1 Panoramica

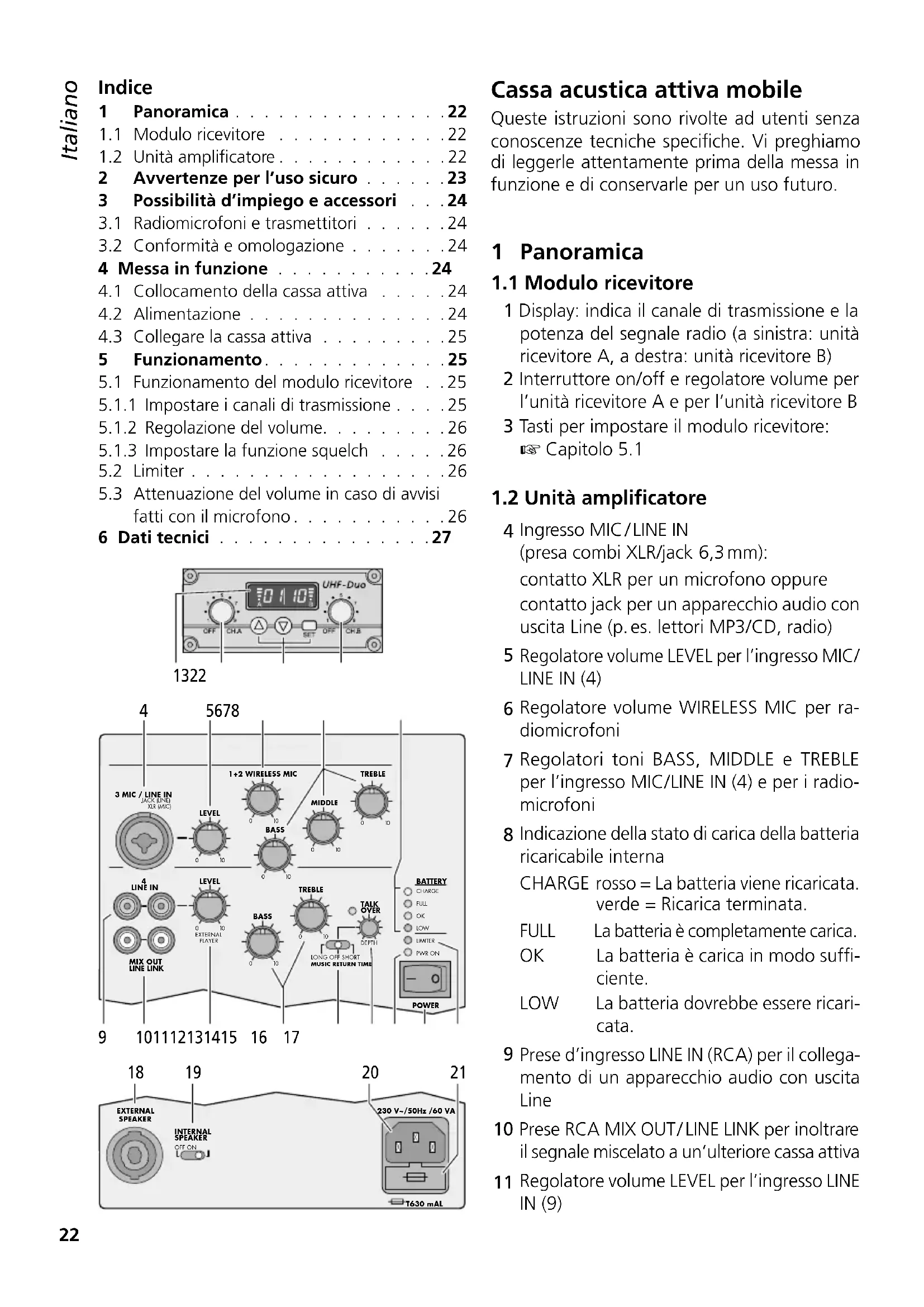

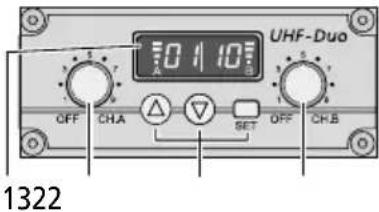

1.1 Modulo ricevitore

1 Display: indica il canale di trasmissione e la potenza del segnale radio (a sinistra: unità ricevitore A, a destra: unità ricevitore B) 2 Interruttore on / off e regolatore volume per l’unità ricevitore A e per l’unità ricevitore B 3 Tasti per impostare il modulo ricevitore:

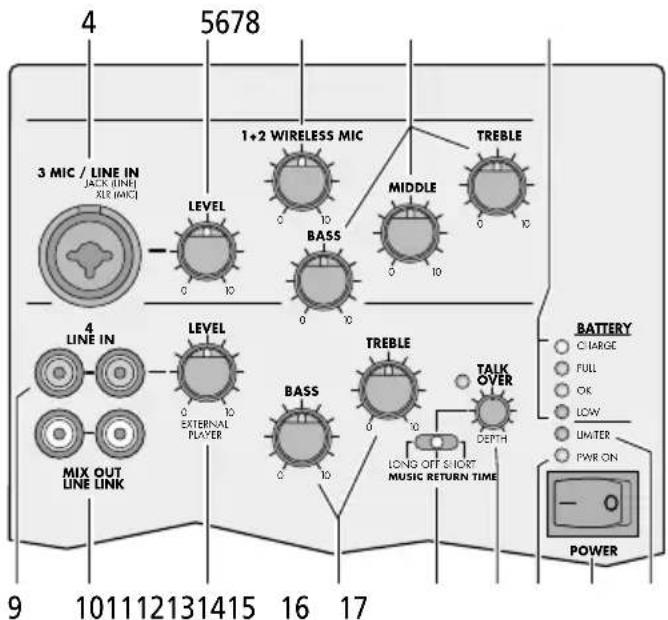

1.2 Unità amplificatore

Ingresso MIC / LINE IN (presa combi XLR /jack 6,3 mm): contatto XLR per un microfono oppure contatto jack per un apparecchio audio con uscita Line (p. es. lettori MP3 / CD, radio)

Regolatore volume LEVEL per l’ingresso MIC / LINE IN (4)

Regolatore volume WIRELESS MIC per ra- diomicrofoni

Regolatori toni BASS, MIDDLE e TREBLE per l’ingresso MIC / LINE IN (4) e per i radio- microfoni

Indicazione della stato di carica della batteria ricaricabile interna CHARGE rosso = La batteria viene ricaricata. verde = Ricarica terminata. FULL La batteria è completamente carica. OK La batteria è carica in modo suffi- ciente. LOW La batteria dovrebbe essere ricari- cata.

Prese d’ingresso LINE IN (RCA) per il collega- mento di un apparecchio audio con uscita Line 10 Prese RCA MIX OUT / LINE LINK per inoltrare il segnale miscelato a un’ulteriore cassa attiva

Regolatore volume LEVEL per l’ingresso LINE IN (9) ItalianoItaliano PaginaIndice23 Italiano

Regolatori BASS e TREBLE per l’ingresso LINE IN (9)

Interruttore per l’attenuazione del volume del segnale alle prese LINE IN (9) durante avvisi fatti con il microfono LONG Dopo un avviso, l’attenuazione viene disattivata con ritardo. OFF Nessun’attenuazione del volume SHORT Dopo un avviso, l’attenuazione viene disattivata velocemente.

Regolatore DEPTH per l’intensità dell’atte- nuazione del volume 15 Spia di funzionamento PWR ON 16 Interruttore on / off POWER N. B.: La batteria viene ricaricata anche se l’appa- recchio è spento.

Spia LIMITER; si accende quando il limiter limita il volume al raggiungimento del mas- simo livello non distorto

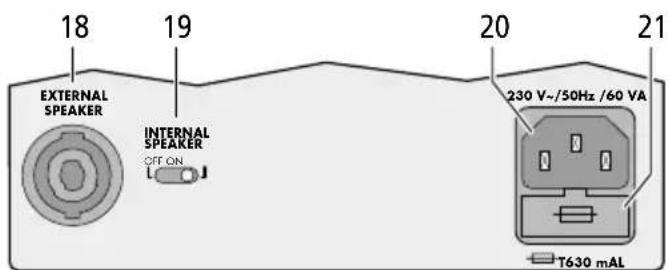

Contatto EXTERNAL SPEAKER per una cassa acustica di 4 Ω (p. es. TXB-602 / SW) per l’uso alternativo o parallelo con gli altoparlanti interni

Interruttore INTERNAL SPEAKER per gli alto- parlanti integrati

Presa per il collegamento con una presa di rete (230 V/ 50 Hz) tramite il cavo in dotazione

Portafusibile Sostituire un fusibile difettoso solo con uno dello stesso tipo! 2 Avvertenze per l’uso sicuro Quest’apparecchio è conforme a tutte le diret- tive rilevanti dell’UE e pertanto porta la sigla . AVVERTIMENTO L’apparecchio è alimentato con pericolosa tensione di rete. Non intervenire mai per- sonalmente al suo interno. Esiste il pericolo di una scarica elettrica.

Non depositare sull’apparecchio dei conteni- tori riempiti di liquidi, p. es. bicchieri.

Staccare subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei

2. dopo una caduta o dopo eventi simili sus-

siste il sospetto di un difetto;

l’apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un’of- ficina competente.

Staccare il cavo rete afferrando la spina, senza tirare il cavo.

Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.

Nel caso d’uso improprio, di collegamenti sbagliati, d’impiego scorretto o di riparazione non a regola d’arte dell’apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l’apparecchio. Se si desidera eliminare l’apparecchio definitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.24 Italiano 3 Possibilità d’impiego eaccessori La cassa acustica bassreflex a 2 vie TXA-604 / SW con amplificatore 50 W integrato, serve per la sonorizzazione mono durante conferenze e altre manifestazioni. L’amplificatore è equipaggiato con un modulo ricevitore per due radiomicrofoni nonché con due ingressi per apparecchi audio e per un microfono. Per l’uso indipendente dalla rete, è integrata una batteria ricaricabile che viene ricaricata quando la cassa attiva è collegata con la rete elettrica. In questo modo, l’apparecchio è adatto anche per impieghi mobili. Tramite i contatti LINE LINK (10) si possono assemblare più casse attive per poter sonorizzare un ambiente maggiore. Tuttavia si può impie- gare in modo parallelo anche una cassa passiva di 4 Ω (p. es. il modello TXB-602 / SW dal design simile).

3.1 Radiomicrofoni e trasmettitori

Dal programma di MONACOR sono disponibili i seguenti apparecchi: Tipo Modello Radiomicrofono a mano TXA-800HT Trasmettitore tascabile con microfono a cravatta e microfono headset TXA-800HSE Trasmettitore con ingressoalivello di linea per segnaliaudio TXA-800ST

3.2 Conformità e omologazione

Con la presente, MONACOR INTERNATIONAL dichiara che la cassa attiva TXA-604 / SW è con- forme alla direttiva 2014 / 53 / UE. La dichiara- zione di conformità UE è disponibile in Internet: www.monacor.com La cassa attiva è omologato per l’impiego negli stati dell’UE e dell’EFTA e non richiede né re- gistrazione né pagamento di tasse. 4 Messa in funzione

4.1 Collocamento della cassa attiva

La cassa attiva può essere collocata liberamente oppure, per mezzo delle boccola per stativi posta sul lato inferiore dell’apparecchio, può essere montata su uno stativo per casse PA (p. es. della serie PAST del programma di MONACOR). Per l’uso, la cassa non deve essere tolta dalla borsa di trasporto in dotazione. Le parti della borsa che si trovano davanti agli altoparlanti e davanti agli elementi di comando possono es- sere aperte con cerniere lampo. Quindi si alzano e si fissano con chiusure uncino e asola.

L’alimentazione avviene tramite la batteria rica- ricabile integrata che può essere ricaricata per mezzo dell’unità interna di ricarica.

Per la ricarica inserire il cavo rete in dotazione nella presa (20) e quindi la sua spina in una presa di rete (230 V/ 50 Hz).

Si accende la spia di controllo della ricarica CHARGE (8): rosso = La batteria viene ricaricata. verde = La ricarica è terminata. Durante la ricarica è possibile usare l’appa- recchio, ma finché rimane acceso il LED rosso LOW, non è disponibile tutta la sua potenza. Il processo di ricarica si accorcia se l’appa- recchio è stato spento con l’interruttore POWER (16).

Se la batteria è completamente ricaricata, la spia di controllo della ricarica CHARGE si accende di color verde. A questo punto, con il volume massimo si può raggiungere una durata indipendente dalla rete di un massimo di 10 ore. Riducendo il volume, aumenta la durata.

Ricaricare la batteria quando il LED rosso LOW si accende. Importante! Se la batteria è completamente carica (la spia CHARGE è verde) e se l’apparecchio non è in uso, staccare la spina dalla presa di rete. Altrimenti la batteria ricaricabile può essere danneggiata.25 Italiano

4.3 Collegare la cassa attiva

Apparecchio Contatto alla presa Microfono con connettore XLR MIC / LINE (4) Apparecchi audio con uscita Line, p. es.: mixer, lettore MP3 / CD, radio, preamplificatore per micro LINE IN (9) e con jack 6,3 mm a MIC / LINE (4), se non è occupato da un microfono Cassa acustica attiva LINE LINK (10) Se si usa un’ulteriore cassa TXA-604 / SW, collegare il suo ingresso LINE IN con l’uscita LINE LINK della prima cassa. Cassa acustica passiva EXTERNAL SPEAKER (18) 5 Funzionamento Funzione Elemento di comando

spegnere l’apparecchi Interruttore POWER (16)

2. Attivare o disattivare gli

altoparlanti interni Interruttore INTERNAL SPEAKER (19)

3. Volume per un microfono

o un apparecchio audio alla presa MIC / LINE (4) Regolatore LEVEL(5)

4. Volume per uno o due

radiomicrofoni Regolatore WIRELESSMIC(6)

5. Toni per tutti i microfoni

e per un apparecchio audio alla presa MIC / LINE (4) Regolatori BASS, MIDDLE e TREBLE(7)

apparecchio audio alla presa LINE IN (9) Regolatore LEVEL(11)

7. Toni per un apparecchio

audio alla presa LINE IN (9) Regolatori BASS e TREBLE (12) Un consiglio: Dopo l’uso non dimenticare di spegnere eventualmente anche i radiomicrofoni per non consu- mare inutilmente le loro batterie.

5.1 Funzionamento del

moduloricevitore Le unità di ricezione A e B hanno ognuna un re- golatore (2) per impostare il volume e per accen- dere / spegnere l’unità. Il display (1) è suddiviso per unità di ricezione A (metà sinistra) e unità di ricezione B (metà destra). Dopo l‘accensione di un‘unità di ricezione, il display indica il canale di trasmissione. Per indicare brevemente la ra- diofrequenza, premere il tasto (per l‘unità A) o (per l‘unità B).

5.1.1 Impostare i canali di trasmissione

Con i regolatori (2), accendere le unità di rice- zione. Per il momento, lasciare ancora spenti i due trasmettitori. Ricerca automatica dei canali Tener premuti contemporaneamente i tasti e (3) per 1 secondo circa finché il display visualizza . La ricerca automatica inizia: sulle unità ricevitore s‘impostano i canali liberi che non si disturbano a vicenda. Se non si trovano dei canali liberi, si mantengono quelli esistenti. Scelta manuale dei canali Se entrambe le unità ricevitore A e B sono accese:

1) Tener premuto il tasto SET (3), finché sul di-

splay lampeggia l‘indicazione del canale per l‘unità A.

Con il tasto o , scegliere il canale per l‘u- nità ricevitore A e confermare con il tasto SET.

3) Sul display, per l‘unità B è lampeggiante l‘in-

dicazione del canale. Con il tasto o , scegliere il canale per l‘unità ricevitore B e confermare con il tasto SET. Se è accesa una sola unità ricevitore A o B: Tener premuto il tasto SET, finché sul display lampeggia l‘indicazione del canale. Con il tasto o , scegliere il canale e confermare con il tasto SET. N. B.:

1. Sulle unità ricevitore non può essere impostato un

2. Se un canale non viene confermato con il tasto SET

entro 10 se condi, si esce dal modo di impostazione e si mantiene il canale impostato precedentemente.

3. Se sul display, con il trasmettitore spento, l‘indi-

cazione a segmenti A o B segnala una ricezione,26 Italiano significa che si ricevono delle interferenze oppure segnali di altri trasmettitori. In questo caso scegliere un altro canale.

5.1.2 Regolazione del volume

Accendere i trasmettitori e impostarli secondo il canale dell‘unità di ricezione A e secondo il canale dell‘unità di ricezione B. Sul display, le relative indicazioni a segmenti indicano la po- tenza della ricezione wireless. Con i regolatori (2) per ogni unità di ricezione impostare il volume.

5.1.3 Impostare la funzione squelch

La soppressione del rumore (squelch) provvede alla messa in muto della relativa unità ricevitore se il radiosegnale si abbassa sotto un valore li- mite impostato. In questo modo si esclude che delle interferenze portino a rumori forti se il trasmettitore è spento o se il suo radiosegnale è troppo debole: Se i livelli delle interferenze si trovano sotto il valore limite, l‘unità ricevitore viene messa in muto. Un valore limite più alto offre una maggiore sicurezza contro le interfe- renze, ma nello stesso tempo riduce la portata.

Dapprima spegnere entrambe le unità rice- vitore A e B. Quindi, con il tasto SET (3) pre- muto, accendere un‘unità ricevitore. Il display visualizza oder , il numero lampeggia.

Per aprire il modo d‘impostazione squelch, premere il tasto SET: Il display visualizza (per “Squelch”) e il valore attuale (lampeg- giante).

3) Con il tasto o impostare il valore (livello

7 = valore limite più alto). Per uscire dal modo d‘impostazione squelch, premere il tasto SET. N. B.: Dai modi d‘impostazione si esce anche automa- ticamente se per 5 secondi non si aziona nessun tasto. Le impostazioni eseguite vengono memorizzate anche in questo caso.

Il LED rosso LIMITER (17) si accende quando il limiter limita il volume al raggiungimento del massimo livello non distorto. Se il LED dovesse essere acceso continuamente, ridurre il volume con il regolatore LEVEL (5 o 11).

5.3 Attenuazione del volume in caso di

avvisi fatti con il microfono Se viene fatto un avviso con il microfono, il volume dell’apparecchio audio alla presa LINE IN (9) può essere ridotto automaticamente. In questo modo, l’avviso diventa più comprensibile.

1) Con l’interruttore MUSIC RETURN TIME (13)

impostare l’attenuazione del volume: LONG Dopo un avviso, l’attenuazione viene disattivata con un ritardo. OFF Nessun’attenuazione del volume SHORT Dopo un avviso, l’attenuazione viene disattivata velocemente.
