Tipo di prodotto	Monitor per bebè video
Marca	Switel
Modello	BCF989
Alimentazione della telecamera	Adattatore di rete 5V DC (incluso)
Alimentazione del monitor	Adattatore di rete 5V DC (incluso) e batteria agli ioni di litio ricaricabile 3,7V 2200mAh
Portata massima	Circa 150 metri in spazio aperto
Visione notturna	8 LED infrarossi ad alta intensità, attivazione automatica
Funzione di risposta (Talkback)	Sì, comunicazione bidirezionale
Monitoraggio automatico (Auto Tracking)	Sì, attivazione/disattivazione nel menu
Funzione VOX (Attivazione vocale)	Sì, con regolazione della sensibilità
Zoom digitale	2x, attivazione tramite icona
Musica integrata	3 melodie, riproducibili dalla telecamera
Temperatura ambiente	Visualizzazione sul monitor, con allarme di intervallo regolabile
Timer di alimentazione	Impostabile per promemoria
Numero di telecamere supportate	Fino a 4 telecamere (abbinamento multiplo)
Schermo del monitor	LCD, con regolazione della luminosità
Garanzia	24 mesi dalla data di acquisto
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto; non esporre a umidità o polvere
Sicurezza	Posizionare il cavo fuori dalla portata del bambino (min. 1 metro); utilizzare solo gli adattatori forniti

Domande frequenti - BCF989 SWITEL

Come abbinare la telecamera al monitor?

I dispositivi sono pre-abbinati. Per aggiungere una nuova telecamera, vai nel menu 'Impostazione telecamera', seleziona il numero della telecamera, quindi premi l'icona di aggiunta. Lo schermo mostra un'immagine di abbinamento: tieni premuto il pulsante di accensione della telecamera per 1 secondo.

Qual è la portata massima del monitor?

La portata è di circa 150 metri (500 piedi) in spazio aperto. Ostacoli (muri, apparecchi) possono ridurre questa distanza.

Come attivare la visione notturna?

La visione notturna si attiva automaticamente quando il sensore di luce rileva una scarsa illuminazione. Gli 8 LED infrarossi si accendono quindi per fornire un'immagine chiara nell'oscurità.

Come regolare l'allarme di temperatura?

Nel menu, seleziona 'Param. temperatura' (Parametro temperatura). Puoi scegliere l'unità (Celsius/Fahrenheit) e attivare l'allarme definendo un intervallo. Se la temperatura esce da questo intervallo, il monitor emette un segnale acustico.

Cosa fare se il monitor mostra 'Fuori portata'?

Verifica che la telecamera e il monitor siano accesi, che gli adattatori siano ben collegati, e avvicina i dispositivi. Evita interferenze (microonde, muri spessi). Se il problema persiste, riabbina i dispositivi.

Come utilizzare la funzione di monitoraggio automatico?

Nel menu, vai su 'Monitoraggio automatico' e seleziona 'Attiva'. La telecamera seguirà quindi i movimenti nel suo campo visivo. Nota che l'audio viene disattivato durante la rotazione del motore e che lo zoom disabilita questa funzione.

Come ricaricare la batteria del monitor?

Collega l'adattatore di rete fornito al monitor e a una presa di corrente. La spia di alimentazione diventa arancione durante la carica e verde una volta completa. La batteria è una agli ioni di litio 3,7V 2200mAh.

Cosa fare se l'immagine è sfocata o a scatti?

Verifica la potenza del segnale (icona del segnale in alto sullo schermo). Allontana le fonti di interferenza (microonde, router). Pulisci l'obiettivo della telecamera con un panno morbido e asciutto.

Come riprodurre musica tramite la telecamera?

Dal monitor, premi l'icona della musica (tre note) nelle opzioni di scelta rapida. La telecamera riprodurrà una delle 3 melodie disponibili. Premi di nuovo per fermare.

Come mantenere il monitor?

Tieni il dispositivo asciutto e al riparo dalla polvere. Pulisci con un panno morbido e asciutto. Non utilizzare prodotti chimici. Non aprire il contenitore. Conserva in un luogo temperato (né caldo, né freddo).

MANUALE UTENTE BCF989 SWITEL

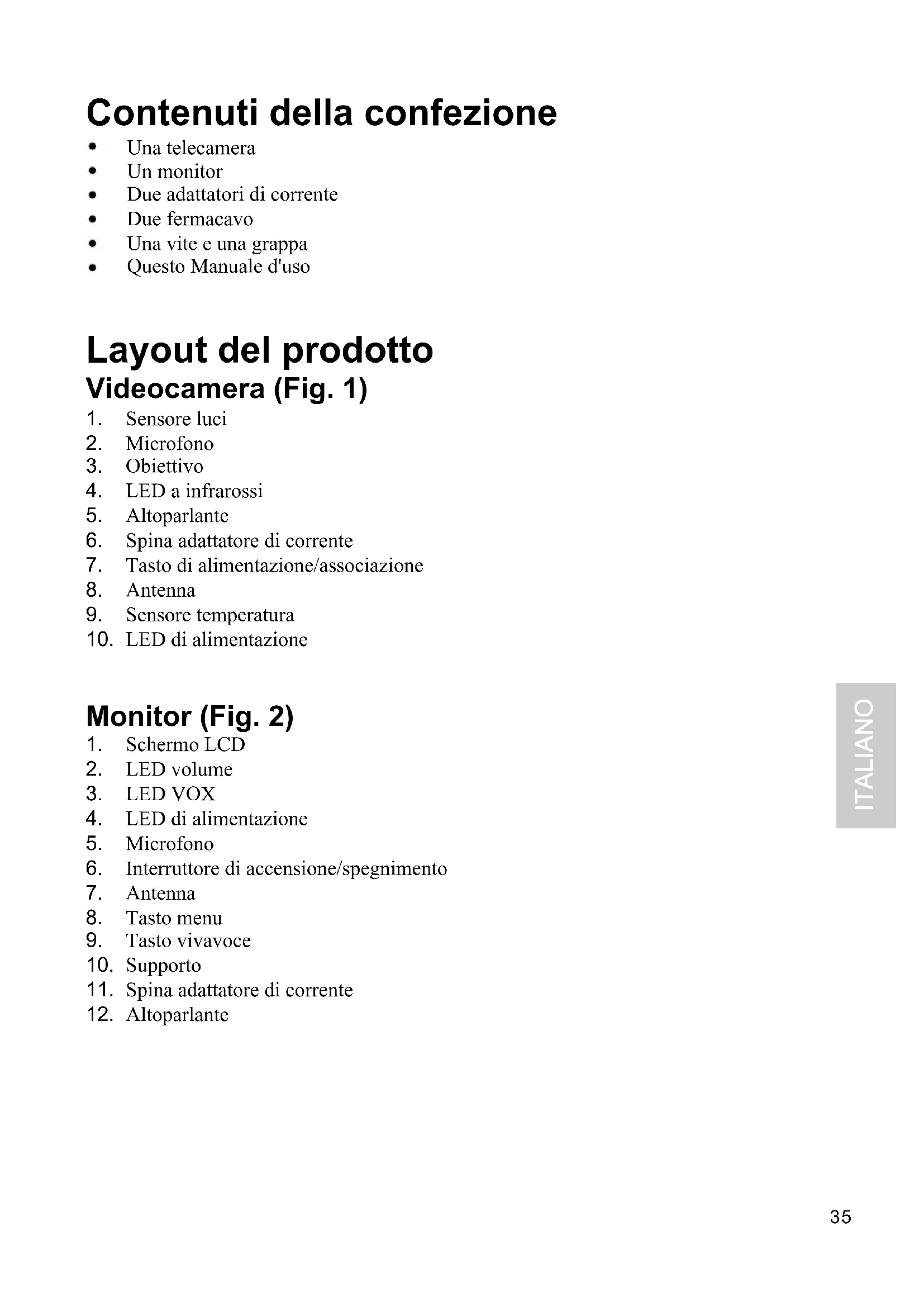

Contenuti della confezione

• Una telecamera, un monitor, due adattatori di corrente, due fermacavo.
• Una vite e una grappa.
• Questo manuale d'uso.

Layout del prodotto: videocamera (Fig. 1).

1. Sensore luci.
2. Microfono.
3. Obiettivo.
4. LED a infrarossi.
5. Altoparlante.
6. Spina adattatore di corrente.
7. Tasto di alimentazione/associazione.
8. Antenna.
9. Sensore temperature.
10. LED di alimentazione.

Monitor (Fig. 2)

1. Schermo LCD
2. LED volume
3. LED VOX
4. LED di alimentazione
5. Microfono
6. Interruttore di accensione/spegnimento
7. Antenna
8. Tasti menu
9. Tasto vivavoce
10. Supporto
11. Spina adattatore di corrente
12. Altoparlante

Installazione

1 Impostazione della videocamera

1.1 Alimentazione - Uso dell'alimentazione CA

1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nella parte posteriore della videocamera. Vedere la Fig. 3.

Nota: Con questa videocamera, usare l'adattatore con l'etichetta OUTPUT: 5V DC.

1. Premere il tasto POWER e tenerlo premuto per circa 3 secondi per accendere la videocamera. Il LED della videocamera si accende (spia verde). Vedere la Fig. 3.

Nota: Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere la videocamera.

1.2 Sintonia fine

Posizionare la videocamera in un luogo comodo e puntare l'obiettivo verso l'area di osservazione.

1.3 Visione notturna

La videocamera dispone di otto LED ad alta intensità per acquisire immagini nitide al buio. Quando il sensore di luce rileva bassi livelli di luce ambientale, i LED si attivano automaticamente.

1.4 Misurazione della temperatura ambientale

Il sensore di temperatura è in grado di misurare la temperatura ambientale sul lato della videocamera e l'indicatore della temperatura ambientale viene visualizzato sullo schermo del monitor.

2 Impostazione del monitor

2.1 Alimentazione - Uso dell'alimentazione CA

Il monitor dispone di una batteria da 3,7 V 2200 mAh (agli ioni di litio) integrata e utilizza corrente CA domestica.

1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nel monitor. Vedere la Fig. 4.

Nota: con un monitor dotato, usare l'adattatore con l'etichetta OUTPUT: 6V DC.

1. Far scorrere l'interruttore di alimentazione su "ON". Vedere la Fig. 4.

Nota 1: Quando si accende il monitor, il LED di "alimentazione" si accende (spia verde).

Quando il livello di carica della batteria è basso, il LED rosso inizia a lampeggiare.

Quando la batteria è carica, il LED arancione si accende.

Nota 2: Sullo schermo LCD viene visualizzato "Fuori range" se il monitor non rientra nel range (scollegato).

2.2 Funzione vivavoce

Premere il tasto vivavoce « per parlare attraverso la videocamera. L'icona « viene visualizzata sullo schermo. Vedere la Fig. 5.

3 Opzioni di scelta rapida

1. Toccare lo schermo per visualizzare le opzioni di scelta rapida sul lato destro dello schermo. Vedere la Fig. 6.
2. Le opzioni di scelta rapida devono essere completate entro 5 sec. Se si superano 5 sec, il sistema torna automaticamente alla visualizzazione in tempo reale.

3.1 Funzioni del telecomando del monitor

Il monitor è in grado di controllare il movimento della videocamera. La testa della videocamera può ruotare verso l'alto, il basso, destra e sinistra. Toccare le icone su

o giù ✓ dello schermo per spostare la videocamera verso l'alto o il basso. Toccare le icone sinistra < o destra > dello schermo per spostare la videocamera verso sinistra o destra. Vedere la Fig. 7.

Nota 1: Oltre al movimento manuale della videocamera, la videocamera può monitorare oggetti in movimento utilizzando la funzione di tracking automatico. Il rilevamento automatico può essere attivato o disattivato nel menu.

Nota 2: L'audio viene disattivato quando il motore gira.

3.2 Funzione musica

È possibile riprodurre la musica con la telecamera (tre brani musicali).

Toccando l'icona musica, la telecamera riprodurrà la musica. Vedere la

Fig. 8.

3.3 Funzione ingrandimento

Toccare una volta l'icona di ingrandimento del monitor per un ingrandimento 2X dell'immagine, poi premere di nuovo per tornare alla visualizzazione normale. Vedere la Fig. 9.

Nota: Quando si attiva la funzione di ingrandimento, il tracking automatico viene disattivato finché l'utente non riduce l'immagine.

3.4 Impostazione del volume

1. Toccare l'icona di impostazione volume per accedere alla relativa impostazione. Vedere la Fig. 10.
2. Toccare le icone volume su o volume giù per regolare il livello di volume. Vedere la Fig. 10.

4 Opzioni del menu

1. Premere il tasto menu del monitor per visualizzare il menu principale sullo schermo. Vedere la Fig. 11.
2. Il menu principale contiene 7 menu secondari.

4.1 Selezione della videocamera (Selezione videocamera)

In questo menu è possibile selezionare varie videocamere, se sono state associate. Inoltre, è possibile toccare l'icona di scansione automatica per utilizzare la relativa funzione. La funzione di scansione automatica visualizza le immagini di ogni videocamera a intervalli di otto secondi. Vedere la Fig. 12.

4.2 Impostazione timer alimentazione (Timer alimentazione)

In questo menu secondario è possibile impostare il timer alimentazione come promemoria. Vedere la Fig. 13.

4.3 Impostazione della temperatura (Impostazione temp.)

1. In questo menu secondario è possibile scegliere l'unità di temperatura tra gradi Celsius e gradi Fahrenheit. Vedere la Fig. 14.
2. È possibile impostare l'intervallo di temperatura dell'avviso temperatura. Se si seleziona "Avviso On" per attivare l'avviso temperatura e la temperatura è fuori range, dal monitor viene emesso un avviso acustico. Vedere la Fig. 14.

4.4 Impostazione della videocamera (Impostazione videocamera)

Il sistema dispone di una videocamera già associata al monitor. La funzione "Impostazione videocamera" garantisce a ciascuna unità bambino un canale a parte sul monitor. Ciò è necessario per la configurazione di altre videocamere.

1. Per aggiungere altre videocamere, scegliere il numero di videocamere da aggiungere, quindi selezionare l'icona di aggiunta videocamera (vedere la Fig. 15). Sullo schermo viene visualizzata un'immagine di associazione, quindi tenere premuto contemporaneamente il tasto di alimentazione per meno di 1 secondo sulla videocamera.
2. Per eliminare una videocamera associata, scegliere il numero di videocamera da eliminare, quindi selezionare l'icona di eliminazione della videocamera per eliminarla (vedere la Fig. 15).

4.5 Impostazione di luminosità (Luminosità)

In questo menu secondario è possibile regolare la luminosità dello schermo. Vedere la Fig. 16.

4.6 Impostazione (Tracking automatico)

Nel sottomenu, selezionare "Acceso" per attivare la funzione di tracking automatico o selezionare "Spento" per disattivarla. Quando si attiva la funzione di tracking automatico, la videocamera effettua il monitoraggio di oggetti in movimento all'interno del range di visualizzazione della videocamera. Vedere la Fig. 17.

Nota 1: L'audio viene disattivato quando il motore gira.

Nota 2: Quando si attiva la funzione di ingrandimento, il tracking automatico viene disattivato finché l'utente non riduce l'immagine.

4.7 Sensibilità VOX (Sensibilità VOX)

Questo menu secondario consente di selezionare il livello di sensibilità VOX (attivazione voce). Se il livello di impostazione è alto, lo schermo si accende abbassando i suoni. Vedere la Fig. 18.

5 Informazioni di stato

Sulla parte superiore dello schermo viene visualizzata la barra di stato.

Vedere la Fig. 19.

1. Indicatore intensità di segnale
2. Indicatore numero di videocamera
3. Indicatore di avviso temperature On/Off
4. Indicatore temperatura ambientale
5. Indicatore di ingrandimento
6. Indicatore di scansione automatica
7. Timer alimentazione
8. Indicatore musica
9. Tracking automatico 10.Indicatore vivavoce
10. Indicatore di stato batteria/carica

Risoluzione dei problemi

Non si riceve alcun segnale

Assicurarsi che la fotocamera e il monitor siano accesi. Assicurarsi che le spine siano completamente inserite nelle prese.

Se il segnale è scarso o ci sono interferenze

• Se nel percorso tra la telecamera e il monitor c'è un forno a microonde in uso, rimuovere il forno a microonde o spegnerlo.
• Assicurarsi che la telecamera e il monitor si trovino all'interno dei rispettivi campi di copertura (portata di circa 500 piedi o 150 metri in linea di vista senza ostacoli).
• Se il LED di alimentazione è acceso, ma è rilevato solo l'ingresso del segnale vocale, il monitor può essere in modalità di attivazione vocale. Premere il tasto Menu per accendere lo schermo.

Cura e manutenzione

• Tenere tutte le parti e gli accessori lontani dalla portata dei bambini.
• Impronte digitali o sporcizia sulla superficie dell'obiettivo possono influenzare negativamente le prestazioni della telecamera. Evitare di toccare la superficie dell'obiettivo con le dita.
• Se l'obiettivo è sporco, usare un soffiatore per rimuovere lo sporco e la polvere, oppure usare un panno morbido e asciutto per pulire l'obiettivo.
• Tenere la telecamera asciutta. Pioggia, umidità e altri liquidi contengono minerali che possono danneggiare i circuiti elettronici. Non usare o conservare in aree sporche e polverose.
• Non conservare in ambienti caldi. Le temperature elevate possono ridurre la durata utile dei dispositivi elettronici e deformare o fondere alcune plastiche.
• Non conservare in ambienti molto freddi. Quando il sistema si riscalda (alla sua normale temperatura) al suo interno si può formare della condensa che può danneggiare le schede dei circuiti elettronici.
• Non tentare di aprire la copertura. Il sistema può subire danni se è maneggiato da personale non specializzato. Evitare cadute o forti impatti.
• Far funzionare il prodotto usando solo l'alimentatore incluso o fornito come accessorio.
• Non sovraccaricare le prese a muro e le prolunghe, perché si possono provocare incendi e scosse elettriche.
• Ricordare che, quando si usa il sistema, si usano onde radio pubbliche e audio e video possono essere trasmessi ad altri dispositivi di ricezione 2.4 GHz. Possono essere trasmesse conversazioni, anche tenute in stanze vicine alla telecamera. Per proteggere la privacy della propria casa, spegnere sempre la telecamera quando non è in uso.

Osservare le istruzioni sulla sicurezza.

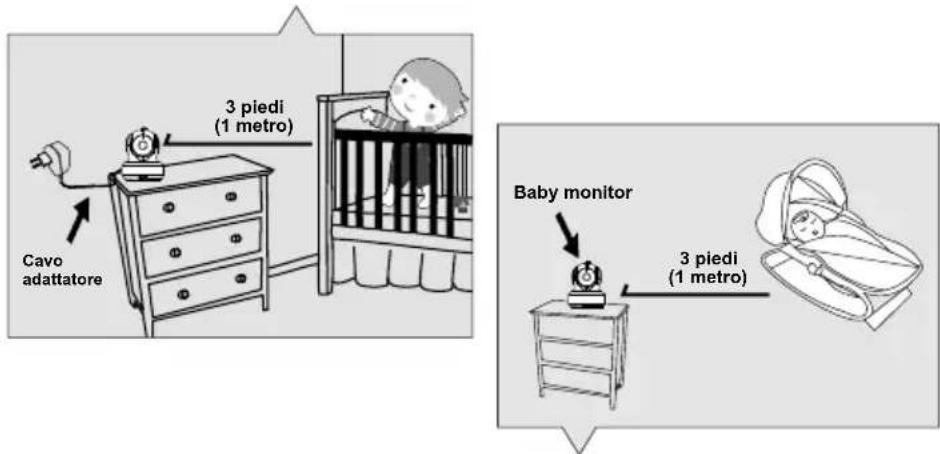

Per prevenire la morte e lesioni in associazione ai cavi del baby monitor:

Assicurarsi che i cavi dell'unità e dell'adattatore AC siano sempre fuori della portata del bambino, ad una distanza di almeno 3 piedi (1 metro).

Nota: È importante, anche se il vostro bambino non è ancora in grado di stare in piedi o di muoversi autonomamente.

• Usare un baby monitor wireless per evitare il rischio di strangolamento. Non usare mai prolunghe con gli adattatori AC. Usare solo gli adattatori AC forniti in dotazione.

Linea diretta di assistenza

In caso di problemi tecnici, rivolgersi alla nostra linea diretta di assistenza.

Svizzera: tel. [phone] (spese da rete nazionale Swisscom alla data di stampa: CHF 2,60/min).

In caso di reclami entro il periodo di garanzia commerciale, rivolgersi al rivenditore autorizzato.

EuP2

Alimentatore di rete

Con alimentatore di rete efficiente in termini di consumo energetico

(input 100-240 VAC, output 5 VDC, 2 A) la potenza a vuoto corrisponde a ca. 0,18 W.

L'efficienza media corrisponde a ca. 74,02%. L'assorbimento di corrente max. corrisponde a ca. 13,2 W.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e tecnologie altamente sviluppate sono garanzia di una perfetta funzionalità e lunga durata. La garanzia non si estende a pile, batterie ricaricabili o pacchi batteria utilizzati all'interno degli apparecchi.

Il periodo di garanzia commerciale copre 24 mesi a partire dalla data di acquisto.

Entro il periodo di garanzia si procederà all'eliminazione gratuita di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi. Danni dovuti a impiego o esercizio improprio, naturale usura, errato montaggio o conservazione, collegamento o installazione impropri, forza maggiore o altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di riparare o sostituire le parti difettose o di rimpiazzare l'apparecchio. Parti o apparecchi sostituiti passano di nostra proprietà.

Sono esclusi diritti di risarcimento per anni se non dovuti a intenzione o colpa grave del costruttore. In caso di difetti del presente apparecchio durante il periodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell'apparecchio SWITEL assieme al relativo scontrino di acquisto.

In base alle presenti disposizioni, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il termine di due anni dalla data di acquisto e segna dei nostri prodotti non sarà più possibile fare valere alcun diritto di garanzia.

Dichiarazione di conformità

Questo apparecchio è conforme alla direttiva 1999/5/CE concernente le apparecchiature radio, le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità. La conformità con la direttiva di cui sopra viene confermata dal marchio CE applicato sull'apparecchio. Per la dichiarazione di conformità completa si prega di voler usufruire del servizio

gratuito di download dal loro sito web www.switel.com.
