MANUAL DE USUARIO BCF989 SWITEL

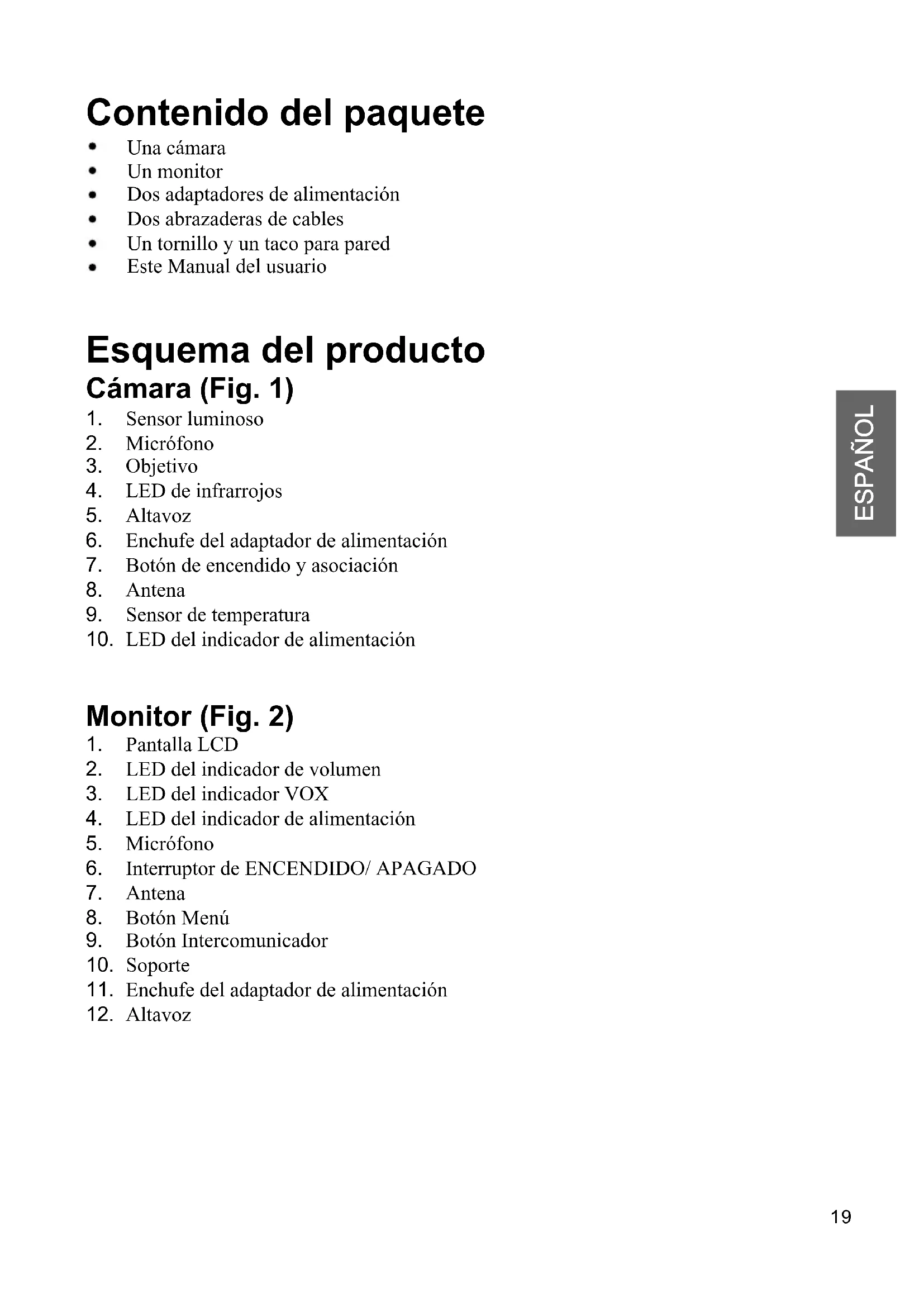

ESPAÑOL Contenido del paquete Una cámara Un monitor Dos adaptadores de alimentación Dos abrazaderas de cables Un tornillo y un taco para pared Este Manual del usuario Esquema del producto Cámara (Fig. 1)

4. LED de infrarrojos

6. Enchufe del adaptador de alimentación

7. Botón de encendido y asociación

10. LED del indicador de alimentación

2. LED del indicador de volumen

3. LED del indicador VOX

4. LED del indicador de alimentación

9. Botón Intercomunicador

11. Enchufe del adaptador de alimentación

Configuración Fuente de alimentación - Utilizar la alimentación de CA

1. Enchufe un extremo del adaptador de alimentación suministrado en una toma de

corriente de la pared y el otro extremo en la parte posterior de la cámara. Vea la Fig. 3. Nota : utilice el adaptador denominado SALIDA: 5 VCC con la cámara.

2. Presione el botón de encendido y manténgalo presionado durante 3

segundos aproximadamente para encender la cámara. El indicador LED de la cámara se iluminará en verde claro. Vea la Fig. 3. Nota : presione el botón de encendido y manténgalo presionado unos 3 segundos para apagar la cámara. Enfoque Coloque la cámara en una ubicación cómoda, apuntando con el objetivo hacia el área de observación. Visión nocturna La cámara tiene ocho LED de alta intensidad para capturar imágenes en la oscuridad. Cuando el sensor luminoso detecte bajos niveles de luz ambiental, los LED se activarán automáticamente. Medición de la temperatura ambiente El sensor de temperatura puede medir la temperatura ambiente desde la cámara y el indicador de temperatura ambiente se mostrará en la pantalla de la unidad del monitor. Configuración de la cámara

Fuente de alimentación - Utilizar la alimentación de CA corriente de alimentación de CA doméstica.

1. Enchufe un extremo del adaptador de alimentación suministrado en una toma de

corriente de la pared y el otro extremo en el monitor. Vea la Fig. 4. Nota : utilice el adaptador denominado SALIDA: 5 VCC con el monitor.

2. Desplace el conmutador de alimentación a la posición de encendido "ON".

Vea la Fig. 4. Nota 1: Cuando encienda el monitor, el LED "Alimentación" se iluminará (verde). Cuando la batería tenga poca carga, el LED rojo comenzará a parpadear. Cuando la batería se está cargando, el LED naranja se iluminará. Nota 2: "Fuera de intervalo" se iluminará en la pantalla LCD si el monitor supera el intervalo (desvincular). Configuración del monitor El monitor tiene una batería integrada de 3,7 V 2.200 mAh (ion litio) y usa la

Presione el botón de intercomunicador para hablar a través de la unidad de la cámara; se mostrará en la pantalla el icono . Vea la Fig. 5. Opciones de botones de acceso directo

1. Pulse la pantalla y el botón de acceso directo se mostrará en el lado derecho de la

misma. Vea la Fig. 6.

2. Es necesario completar la configuración de botones de acceso directo antes de

que transcurran 5 segundos. Se transcurre en más de 5 segundos, el sistema volverá a la vista en directo automáticamente. Función del mando a distancia del monitor El monitor puede controlar el movimiento de la cámara. La cámara tiene la capacidad de girar hacia arriba, hacia abajo, hacia la derecha y hacia la izquierda. Pulse losiconos Arriba o Abajo de la pantalla para mover la cámara hacia arriba o hacia abajo. Pulse los iconos Izquierda o Derecha de la pantalla para mover la cámara hacia la izquierda o hacia la derecha. Vea la Fig. 7. Nota 1: además del movimiento manual de la cámara, está también puede realizar un seguimiento a objetos móviles mediante la función de seguimiento automático. La función Seguimiento automático se puede habilitar o deshabilitar en el menú. Nota 2: el audio se silenciará cuando el motor gire. Función de música Puede reproducir música con la cámara (tres piezas de música). Pulse el icono de música y la cámara comenzará a reproducirla. Vea la Fig. 8. Función de ampliación de zoom Pulse el icono Ampliar del monitor una vez para aplicar un zoom 2X a la imagen; vuelva a presionarlo para volver a la vista normal. Vea la Fig. 9. Nota : cuando la función de ampliación esté habilitada, la función de seguimiento automático se deshabilitará hasta que el usuario aplique la función de reducción. Configuración del volumen

1. Pulse el icono de configuración de volumen para entrar en la configuración

del volumen. Vea la Fig. 10.

2. Pulse los iconos Subir volumen o Bajar volumen para ajustar el nivel

de volumen y. Vea la Fig. 10. Función de intercomunicador

1. Presione el botón de menú de la unidad del monitor para mostrar el menú

principal en la pantalla. Vea la Fig. 11.

2. El menú principal contiene 7 submenús.

Selección de cámara (seleccionar cámara) En este submenú puede seleccionar varias cámaras si estas están asociadas. También puede pulsar el icono de búsqueda automática para disponer de esta función. La función de búsqueda automática a mostrar imágenes de cada cámara en intervalos de ocho segundos. Vea la Fig. 12. Configuración del temporizador de fuentes (temporizador de fuentes) En este submenú puede configurar el temporizador de fuentes para recordarle la temporización. Vea la Fig. 13. Configuración de la temperatura (configuración de la temp.)

1. En este submenú puede elegir la unidad de temperatura entre grados

centígrados o grados fahrenheit. Vea la Fig. 14.

2. Puede establecer el intervalo de temperatura de la alerta. Si selecciona "Alerta

activada" para activar la alerta de temperatura y la temperatura se encuentra fuera del intervalo, se emitirá un sonido de advertencia desde la unidad del monitor. Vea la Fig. 14. Configuración de la cámara (configuración de la cámara) El sistema viene con una unidad de la cámara que ya se ha asociado con la unidad del monitor. La función "Configuración de la cámara" proporciona a cada unidad del bebé un canal independiente en la unidad del monitor. Esto es necesario para configurar las unidades de cámaras adicionales.

1. Si desea añadir una cámara nueva, elija el número de cámaras que desee añadir

y, a continuación, seleccione el icono Añadir cámara (vea la Fig. 15). La pantalla mostrará una imagen de asociación y, a continuación, mantenga presionado el botón de encendido durante menos de 1 segundo en el lateral de la cámara simultáneamente.

2. Si desea eliminar una cámara asociada, elija el número de cámaras que desea

eliminar y, a continuación, seleccione el icono Eliminar cámara para eliminarla (vea la Fig. 15). Configuración de brillo (brillo) En este submenú puede ajustar el brillo de la pantalla. Vea la Fig. 16. Opciones del menú

Configuración de seguimiento automático (seguimiento automático) En el submenú, seleccione "Activar" o "Desactivar" para habilitar o deshabilitar, respectivamente, la función de seguimiento automático. Cuando la función de seguimiento automático esté habilitada, la cámara realizará un seguimiento a objetos móviles en el ámbito de visualización de la cámara. Consulte la Fig. 17. Nota 1: el audio se silenciará cuando el motor gire. Nota 2: cuando la función de ampliación esté habilitada, la función de seguimiento automático se deshabilitará hasta que el usuario aplique la función de reducción. Sensibilidad VOX (sensibilidad VOX) Este submenú permite elegir el nivel de sensibilidad de VOX (activación por voz).Cuando el nivel se establece en alto, la pantalla se encenderá con sonidos más bajos. Vea la Fig. 18.

La barra de estado se mostrará en la parte superior de la pantalla. Vea la Fig. 19.

1. Indicador de potencia de la señal

2. Indicador de número de cámara

3. Indicador de activación y desactivación de alerta de temperatura

4. Indicador de temperatura de la habitación

5. Indicador de ampliación de zoom

6. Indicador de búsqueda automática el

7. Temporizador de fuente

8. Indicador de música

9. Seguimiento automático

10.Indicador Intercomunicador 11.Estado de la batería/Indicador de carga Información de estado

No recibe ninguna señal en absoluto

Si la señal es deficiente o hay interferencias Ÿ Si hay un microondas en uso entre la cámara y el monitor, retírelo o apáguelo.

alcance de aproximadamente 150 metros (500 pies) en una línea clara de visión. Ÿ Si el LED de alimentación está encendido pero solo se detecta la entrada de señal de voz, el monitor puede estar en el modo de voz. Presione el botón de Menú para encender la pantalla. Cuidado y mantenimiento Ÿ Mantenga todas las piezas y los accesorios fuera del alcance de los niños.Ÿ Las huellas digitales o la suciedad en la superficie del objetivo pueden afectar negativamente a las prestaciones de la cámara. Evite tocar la superficie del objetivo con los dedos. Ÿ Si el objetivo está sucio, utilice un ventilador para soplar la suciedad y el polvo, o un paño seco para limpiar el objetivo. Ÿ Mantenga la cámara seca. La lluvia, la humedad y otros líquidos contienen minerales que pueden corroer los circuitos electrónicos. Ÿ No utilice ni almacene los dispositivos en áreas con polvo y sucias.Ÿ No almacene los dispositivos en áreas donde la temperatura sea elevada. Las altas temperaturas pueden reducir la vida útil de los dispositivos electrónicos, y deformar o derretir ciertos plásticos. Ÿ No almacene los dispositivos en zonas donde la temperatura sea baja. Cuando el sistema se calienta (hasta su temperatura normal), se puede formar humedad dentro de la carcasa, lo que puede dañar las placas del circuito. Ÿ No intente abrir la carcasa. El manejo del dispositivo por personas no expertas puede dañar el sistema. Ÿ Evite las caídas o fuertes descargas.Ÿ Utilice este producto solo con la fuente de alimentación incluida o proporcionada como accesorio. Ÿ No sobrecargue las tomas eléctricas o extensiones, ya que esto puede provocar un incendio o un cortocircuito. Ÿ Recuerde que utiliza ondas de radio públicas al utilizar el sistema, y que el sonido y el vídeo se pueden transmitir a otros dispositivos de recepción de 2,4 GHz. Las conversaciones, incluso desde las habitaciones cercanas a la cámara, se pueden transmitir. Para proteger la privacidad de su hogar, apague la cámara cuando no esté en uso. Resolución de problemas Asegúrese de que la cámara y el monitor están encendidos. Asegúrese de que los enchufes de alimentación están insertados por completo. Asegúrese de que la cámara y el monitor estén dentro del alcance uno del otro:25 Este artículo está en conformidad con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 1999/5/CE. Consejos de seguridad Para evitar la muerte y las lesiones asociadas con los cables del monitor para bebés: Ÿ Asegúrese de que la unidad del bebé y los cables del adaptador de CA siempre están fuera del alcance del bebé, al menos a 1 metro. Nota: es importante incluso si su bebé aún no se pone de pie o se mueve. Ÿ Utilice un monitor para bebés inalámbrico para evitar el riesgo de estrangulamiento. Ÿ Nunca utilice cables de extensión con adaptadores de CA. Utilice solo los adaptadores de CA proporcionados. 1 metro (3 pies)cable del adaptador unidad del bebé1 metro (3 pies)27 DEUTSCH Lieferumfang Eine Kamera Ein Monitor Zwei Netzteile Zwei Kabelklemmen Eine Schraube und ein Dübel Diese Bedienungsanleitung Produktübersicht Kamera (Abb. 1)
