ACS4000 - Spray di vernice SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola a vernice Airless
Marca	Scheppach
Modello	ACS4000
Alimentazione	230 V ~ 50 Hz
Potenza	550 W
Pressione di esercizio max.	110 bar (11 MPa)
Portata di vernice max.	1250 ml/min
Temperatura max. del prodotto	40 °C
Peso	Circa 7,8 kg
Classe di protezione	I
Grado di protezione	IPX3
Livello di potenza sonora	91,2 dB
Livello di pressione sonora	78,4 dB
Vibrazioni	> 2,5 m/s²
Materiali compatibili	Pitture acriliche, a base d'acqua, a base d'olio, vernici, primer, ecc.
Lunghezza del tubo alta pressione	Circa 15 m (stimato)
Numero di ugelli forniti	2 (rif. 311 e 517)
Filtro HEA	Sì, premontato e sostituibile
Utilizzo	Domestico, interno ed esterno
Manutenzione	Pulizia dopo ogni utilizzo, depressurizzazione prima della manutenzione
Garanzia	2 anni (secondo la legislazione)

Domande frequenti - ACS4000 SCHEPPACH

Quali tipi di vernice posso usare con lo Scheppach ACS4000?

Puoi usare pitture acriliche, a base d'acqua, a base d'olio, vernici, primer, trattamenti conservanti per legno e sverniciatori. Evita vernici contenenti componenti abrasivi o infiammabili.

Come spurgo l'ugello della pistola?

Allenta leggermente il portaugello, poi aziona il grilletto sopra un contenitore vuoto fino a ottenere un getto rettilineo. Se necessario, ruota l'ugello di 180°.

Cosa fare se l'apparecchio non nebulizza?

Verifica che l'ugello non sia ostruito (puliscilo con un ago), che il tubo di aspirazione sia pulito, che il regolatore di pressione sia sufficientemente alto e che il filtro di aspirazione non sia intasato.

Come mettere il sistema fuori pressione?

Gira il regolatore di pressione su 0, posiziona il selettore di funzione su PRIME, sblocca la pistola e aziona il grilletto sopra un contenitore vuoto fino a quando tutta la pressione non viene scaricata.

Qual è la distanza di spruzzatura ideale?

Mantieni la pistola a una distanza di 20-25 cm dalla superficie, ad angolo retto, e spostala regolarmente con tutto il braccio.

Come pulire l'apparecchio dopo l'uso?

Metti il sistema fuori pressione, smonta l'ugello e il portaugello, pulisci tutte le parti con un detergente adatto (acqua o solvente non infiammabile). Risciacqua il tubo e la pompa facendo circolare il detergente.

Quali dispositivi di protezione indossare?

Indossa occhiali di protezione, una maschera respiratoria, guanti e un indumento protettivo. Usa protezioni acustiche se il rumore supera 85 dB.

Posso usare l'apparecchio con un prodotto infiammabile?

No, è vietato. Usa solo prodotti con punto di infiammabilità superiore a 21 °C. Evita qualsiasi fonte di accensione nelle vicinanze.

Come sostituire il filtro HEA?

Depressurizza il sistema, rimuovi il tubo alta pressione dalla pistola, svita l'impugnatura per accedere al filtro. Sostituiscilo con un filtro adatto all'ugello utilizzato.

Cosa fare se il motore si ferma durante l'uso?

È la protezione contro il surriscaldamento che si è attivata. Gira il regolatore su 0, passa in modalità PRIME, lascia raffreddare l'apparecchio per almeno 30 minuti e verifica che le fessure di aerazione non siano ostruite.

MANUALE UTENTE ACS4000 SCHEPPACH

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dal prodotto possono causare la perdita della vista.
	Indossare sempre guanti protettivi conduttivi.
	Indossare scarpe antinfortunistiche antiscivolo e conduttive.
	Indossare indumenti di protezione.
	Avviso! Spegnere l'apparecchio e staccare la spina di rete dalla presa prima di installare, pulire, manutentare, trasformare, stoccare o trasportare l'apparecchio.
	Il prodotto è conforme alle direttive europee in vigore.
⚠ Attenzione!	Nelle presenti istruzioni di servizio i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo.

Indice:

Pagina:

1. Introduzione 55
2. Descrizione del prodotto (Fig. 1) 55
3. Contenuto della fornitura 55
4. Impiego conforme alla destinazione d'uso....56
5. Indicazioni di sicurezza generali 56
6. Rischi residui 60
7. Dati tecnici 61
8. Disimballaggio 61
9. Istruzioni di lavoro....61
10. Prima della messa in funzione 62
11. Messa in funzione....63
12. Allacciamento elettrico 64
13. Pulizia e manutenzione....65
14. Stoccaggio e trasporto 66
15. Riparazione e ordine dei pezzi di ricambio 66
16. Smaltimento e riciclaggio 67
17. Risoluzione dei guasti....68
18. Dichiarazione di conformità.... 119

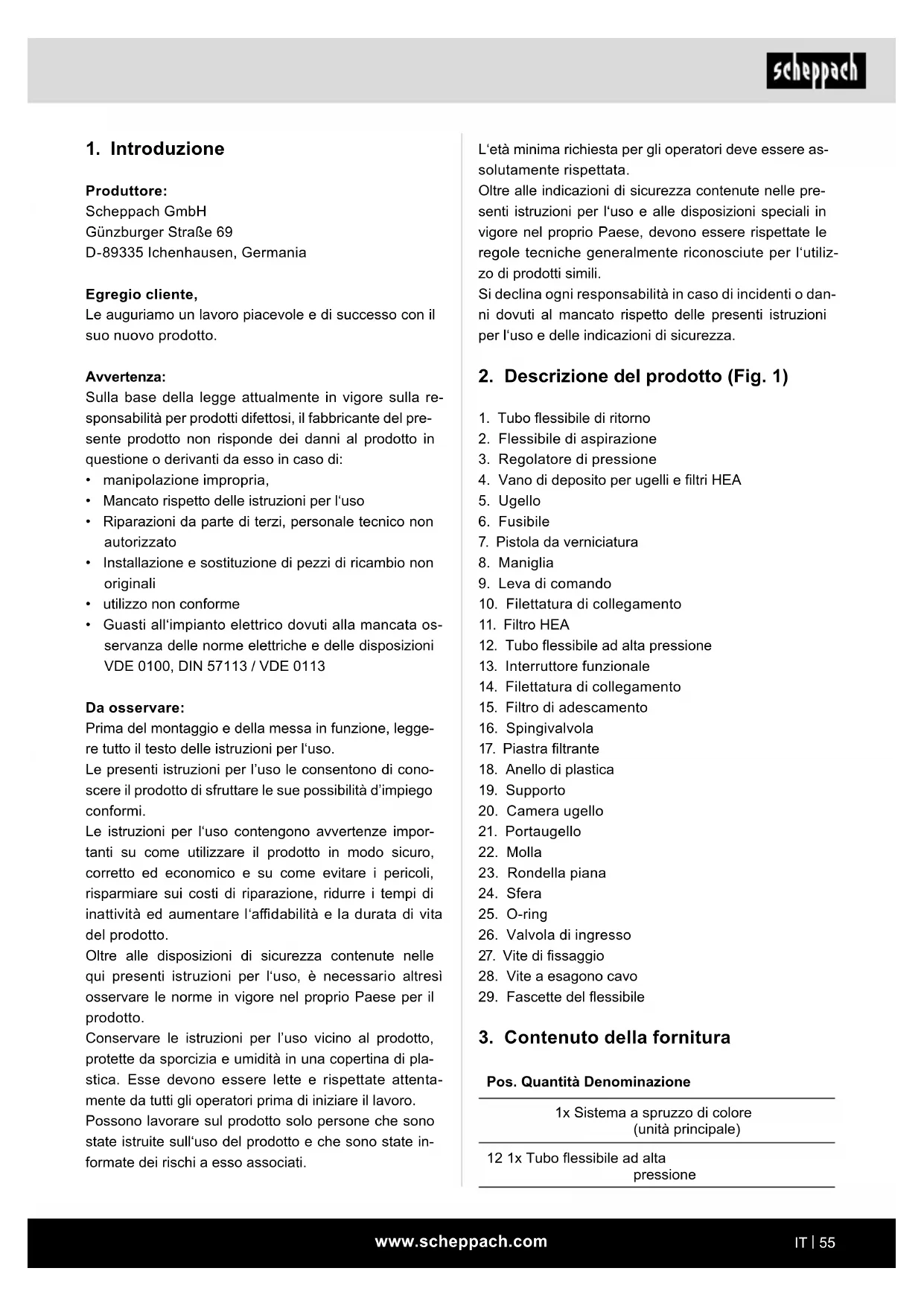

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• manipolazione impropria,
• Mancato rispetto delle istruzioni per l'uso
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Installazione e sostituzione di pezzi di ricambio non originali
• utilizzo non conforme
- Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere il prodotto di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Conservare le istruzioni per l'uso vicino al prodotto, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attenta- mente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sul prodotto solo persone che sono state istruite sull'uso del prodotto e che sono state informate dei rischi a esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di prodotti simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione del prodotto (Fig. 1)

1. Tubo flessibile di ritorno
2. Flessibile di aspirazione
3. Regolatore di pressione
4. Vano di deposito per ugelli e filtri HEA
5. Ugello
6. Fusibile
7. Pistola da verniciatura
8. Maniglia
9. Leva di comando
10. Filettatura di collegamento
11. Filtro HEA
12. Tubo flessibile ad alta pressione
13. Interruttore funzionale
14. Filettatura di collegamento
15. Filtro di adescamento
16. Spingivalvola
17. Piastra filtrante
18. Anello di plastica
19. Supporto
20. Camera ugello
21. Portaugello
22. Molla
23. Rondella piana
24. Sfera
25. O-ring
26. Valvola di ingresso
27. Vite di fissaggio
28. Vite a esagono cavo
29. Fascette del flessibile

3. Contenuto della fornitura

Pos. Quantità Denominazione

1x Sistema a spruzzo di colore(unità principale)

12 1x Tubo flessibile ad alta pressione

7 1x Pistola da verniciatura

11 1x Filtro HEA (1x premontato)

5 2x Ugello (311/517)

2x Vite (3,5/9,5mm)

1x Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano. Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Questo apparecchio è adatto per il rivestimento di pareti in ambienti interni nonché di oggetti in ambienti esterni. È consentito l'uso di:

• Tinte e vernici a base d'acqua

Non è consentito l'uso di:

- Sostanze di rivestimento infiammabili, materiali contenenti acetone o diluente nitro,

- Materiali che contengono sostanze fortemente abrasive,

- Tinte per facciate, soluzioni alcaline e sostanze di rivestimento acide.

Non utilizzare l'apparecchio in aree con potenziale rischio di esplosione. Qualsiasi altro impiego o modifica dell'apparecchio è da considerarsi non conforme alla destinazione d'uso e comporta un notevole pericolo di incidenti.

Non ci assumiamo alcuna responsabilità per danni derivanti da un impiego non conforme alla destinazione d'uso. L'apparecchio è destinato solo all'uso privato.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

5. Indicazioni di sicurezza generali

⚠ AVVISO Leggere tutte le indicazioni di sicurezza e le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo prodotto.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine “attrezzo elettrico” utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro in disordine e non illuminate potrebbero provocare infortuni.

b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.

c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

1. Sicurezza elettrica

a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente Non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.

b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.

e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.

f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.

b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.

c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.

d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.

e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.

h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Ma-neggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.

4. Utilizzo e gestione dell'attrezzo elettrico

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.

b) Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

c) Estrarre la spina dalla presa di corrente e/o rimuovere la batteria estraibile prima di impostare i parametri dell'apparecchio, di sostitui-re parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.

d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.

e) Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.

f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da control-lare.

g) Utilizzare l'elettroutensile, le relative parti, gli strumenti impiegati ecc. attenendosi alle istruzioni e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.

h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

Indicazioni di sicurezza supplementari

- PERICOLO DI ESPLOSIONE E INCENDIO! Non devono essere presenti fonti di accensione nelle vicinanze. Pericolo di esplosione dovuto alla possibile formazione di un'atmosfera esplosiva in combinazione con fonti di accensione (ad es. a causa di scariche elettrostatiche, scintille elettriche, superfici calde)!

• PERICOLO DI LESIONI! USO IMPROPRIO! Non dirigere l'apparecchio contro uomini e/o animali.

- PERICOLO DI ESPLOSIONE/INCENDIO! VIETATO FUMARE! Non accendere scintille o fiamme libere. Non devono essere presenti fonti di accensione nelle vicinanze, come ad es. fiamme libere, fumo di sigarette, sigari e pipe, scintille, fili incandescenti, superfici calde ecc.

- AVVISO! Mantenersi a distanza dalla punta dell'ugello!

- Non dirigere mai il getto verso se stessi e contro altre persone o animali. Tenere le mani e le altre parti del corpo lontano dal getto di spruzzatura. Se il getto di spruzzatura entra in contatto con la pelle, consultare subito un medico. Il materiale spruzzato può penetrare nella pelle anche attraverso un quanto ed essere iniettato nel corpo.

- Non considerare tale iniezione come un semplice taglio. Un getto ad alta pressione può iniettare nel corpo sostanze nocive e provocare gravi lesioni (ad es. necrosi, perdita degli arti). Se il getto penetra nella pelle, consultare subito un medico.

- Prima di ogni messa in servizio, occorre rispettare i seguenti punti sulla base delle istruzioni per l'uso:

1) Non utilizzare apparecchi difettosi.
2) Bloccare la pistola a spruzzo con il fermo sulla leva di comando.
3) Garantire la messa a terra – Il collegamento deve essere effettuato tramite una presa di contatto di protezione adeguatamente messa a terra.
4) Controllare la pressione di esercizio ammessa del tubo flessibile ad alta pressione e della pistola a spruzzo.
5) Controllare la tenuta di tutti i pezzi di collegamento.

- Seguire scrupolosamente le istruzioni per la regolare pulizia e manutenzione dell'apparecchio. Prima di eseguire qualsiasi lavoro sull'apparecchio e durante ogni pausa di lavoro, osservare le seguenti regole:

1) Depressurizzare la pistola a spruzzo e il tubo flessibile ad alta pressione.
2) Bloccare la pistola a spruzzo con il fermo sulla leva di comando.
3) Spegnere l'apparecchio.

- Non utilizzare l'apparecchio in luoghi di lavoro soggetti all'ordinanza sulla protezione contro le esplosioni.

- Mantenere l'area di lavoro pulita, ben illuminata e priva di contenitori di vernice o solventi, stracci e altri materiali infiammabili. Possibile pericolo di autocombustione. Tenere sempre a disposizione estintori/ dispositivi di spegnimento funzionanti.

- Non spruzzare o pulire con materiali il cui punto di infiammabilità è inferiore a 21 °C. Utilizzare materiali a base di acqua, idrocarburi non volatili o materiali simili. L'evaporazione di solventi volatili crea un ambiente esplosivo.

- Non spruzzare in prossimità di fonti di accensione come scintille di elettricità statica, fiamme libere, fiamme pilota, oggetti caldi, motori, sigarette e scintille dovute all'inserimento e al disinserimento di cavi di alimentazione o all'azionamento di interruttori. Tali fonti di scintille possono provocare l'accensione dell'area circostante.

- Non spruzzare materiali di cui non si conosce la pericolosità. I materiali sconosciuti possono creare condizioni di pericolo.

- Il cavo di allacciamento alla rete eventualmente danneggiato di questo apparecchio deve essere sostituito dal produttore o dal suo servizio clienti, oppure da una persona con qualifica analoga, al fine di evitare pericoli.

- Indossare ulteriori dispositivi di protezione personale, come guanti protettivi appropriati e maschera protettiva o respiratoria quando si spruzzano o si maneggiano sostanze chimiche. Indossare dispositivi di protezione in determinate condizioni riduce l'esposizione alle sostanze pericolose.

- Essere consapevoli di eventuali pericoli della sostanza da spruzzare. Osservare le indicazioni riportate sul contenitore o le informazioni del produttore della sostanza da spruzzare, comprese le istruzioni per l'uso dei dispositivi di protezione individuale. Seguire le istruzioni del produttore per ridurre il rischio di incendi e lesioni causate da tossine, agenti cancerogeni, ecc.

- La pistola a spruzzo non deve essere utilizzata per spruzzare sostanze infiammabili. Le pistole a spruzzo non devono essere pulite con solventi infiammabili.

- Bloccare l'apparecchio e la sostanza da spruzzare.

- Bloccare tutti i tubi flessibili, i collegamenti e i pezzi del filtro prima della messa in servizio della pompa a spruzzo. I pezzi non bloccati possono staccarsi con grande forza oppure il liquido può fuoriuscire ad alta pressione, il che può causare gravi lesioni. Fissare sempre la pistola a spruzzo durante il montaggio o lo smontaggio dell'ugello e durante le pause di lavoro.

- Prepararsi al rinculo della pistola a spruzzo durante il funzionamento. Quando la pressione di esercizio è elevata, la pressione della leva di comando provoca una forza di rinculo fino a 15 N. Se non si è preparati a ciò, la mano può ribaltarsi oppure si può perdere l'equilibrio. Questo può determinare lesioni. L'esposizione continua a questo rinculo può causare danni permanenti alla salute.

- Pressione max. di esercizio: La pressione di esercizio consentita per la pistola a spruzzo, il tubo flessibile ad alta pressione e gli accessori della pistola a spruzzo non deve essere inferiore alla pressione di esercizio massima di 110 bar (11 MPa) indicata sull'apparecchio.

- Il collegamento dell'apparecchio deve essere effettuato tramite una presa di contatto di protezione adeguatamente messa a terra. Il collegamento deve essere dotato di un interruttore differenziale INF ≤ 30 mA.

• Assicurarsi che la rete elettrica da collegare corrisponda ai valori riportati nella targhetta identificativa.

- Prima di eseguire qualsiasi lavoro sull'apparecchio, scaricare la pressione e staccare la spina elettrica dalla presa.

- Occorre mettere a terra l'oggetto da spruzzare!

- Occorre rispettare il manuale utente per l'installazione, la manutenzione e la riparazione dell'apparecchio.

• L'apparecchio deve essere collegato al sistema di messa a terra durante l'installazione.

- Garantire una buona ventilazione nell'area di spruzzatura e una quantità sufficiente di aria fresca in tutto il locale. Indossare una protezione respiratoria.

- Indossare sempre occhiali protettivi adeguati per tenere lontani i vapori e i liquidi nocivi dagli occhi.

- Indossare indumenti di protezione per tenere lontane le tinte dalla pelle e dai capelli.

- AVVISO! A causa della velocità di flusso della sostanza di rivestimento durante la spruzzatura, il dispositivo può caricarsi elettrostaticamente. Ciò può causare scintille o fiamme durante la scarica. È quindi necessario che l'apparecchio sia sempre collegato a terra tramite l'impianto elettrico. Il collegamento deve essere effettuato tramite una presa di contatto di protezione adeguatamente messa a terra.

- Prestare attenzione ai pericoli che possono essere causati dalla sostanza da spruzzare e osservare anche le etichette sui contenitori o le istruzioni fornite dal produttore della sostanza.

- In caso di lavori in ambienti chiusi: Nell'area dell'apparecchio non possono formarsi vapori contenenti solventi. posizionare l'apparecchio sul lato opposto dell'oggetto da verniciare. Occorre mantenere una distanza minima di 5 m tra unità motore e pistola di spruzzatura.

• AVVISO! In caso di lavori all'aperto: I vapori contenenti solventi non devono entrare in contatto con l'apparecchio. Prestare attenzione alla direzione del vento! Posizionare l'apparecchio in modo che vapori contenenti solventi non possano entrare in contatto con l'apparecchio e depositarvisi. Occorre manti-nere una distanza minima di 5 m tra apparecchio e pistola di spruzzatura.
• Pericolo di cortocircuito dovuto all'infiltrazione di acqua! Non pulire mai l'apparecchio con un'idropulitrice ad alta pressione o a getto di vapore ad alta pressione.
• Per la pulizia dell'apparecchio, non utilizzare un contenitore di solvente con una piccola apertura. Potrebbe formarsi un'atmosfera potenzialmente esplosiva. Mettere prima a terra il contenitore.

Indicazioni di sicurezza per il tubo flessibile ad alta pressione

• PERICOLO! Attenzione Pericolo di lesioni da iniezione! Nel tubo flessibile ad alta pressione possono formarsi perdite a causa di usura, attorcigliamento e uso improprio. Il fluido può infiltrarsi nella pelle attraverso una perdita.
• La carica elettrostatica della pistola a spruzzo e del tubo ad alta pressione viene scaricata attraverso il tubo flessibile ad alta pressione.
• Controllare con attenzione il tubo flessibile ad alta pressione prima di ogni utilizzo.
• Non tirare mai il tubo flessibile ad alta pressione per spostare l'apparecchio.
• Non riparare mai in autonomia un tubo flessibile ad alta pressione difettoso!
• Sostituire immediatamente un tubo flessibile ad alta pressione danneggiato.
• Evitare piegature o attorcigliamenti bruschi, il raggio di curvatura più piccolo è di circa 20 cm.
• Proteggere il tubo flessibile ad alta pressione da oggetti appuntiti e spigoli.
  • Non torcere il tubo flessibile ad alta pressione.
• Non immergere il tubo flessibile ad alta pressione in solventi. Strofinare il lato esterno solo con un panno imbevuto.
• Posare il tubo flessibile ad alta pressione in modo che non rappresenti pericolo di inciampo.
  • Non calpestare il tubo flessibile ad alta pressione.
• NOTA In caso di tubi flessibili ad alta pressione vecchi, aumenta il rischio di danni. Consigliamo di sostituire il tubo flessibile ad alta pressione ogni 6 anni.

Avviso! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

6. Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le "Indicazioni di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.
• Evitare le messe in funzione accidentali del prodotto: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo ausiliario raccomandato nelle presenti istruzioni per l'uso. In questo modo è possibile garantire che il prodotto funzioni con prestazioni ottimali.
• Tenere lontane le mani dalla zona di lavoro quando il prodotto è in funzione.

Anche applicando le norme di sicurezza pertinenti e utilizzando i dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tra cui:

• Lesioni polmonari, in caso non si indossi un'adegua-ta protezione respiratoria;
• Danni all'udito se non si indossano gli otoprotettori durante i lavori:
• Lesioni oculari, in caso non si indossino adeguati occhiali protettivi;
• Danni alla salute causati dall'oscillazione di mani e bracca in caso di utilizzo prolungato dell'apparecchio o se l'apparecchio non viene tenuto o sottoposto a manutenzione correttamente. Se si utilizza un apparecchio per un lungo periodo di tempo, fare pause regolari.

AVVISO! PERICOLI CAUSATI DA MATERIALI E SO- STANZE!

• Sussiste il pericolo di entrare in contatto con le sostanze di rivestimento e/o i liquidi detergenti oppure che questi vengano assorbiti. Inoltre, sussiste il pericolo di inalare i vapori dei liquidi. Di conseguenza, in determinate condizioni, possono verificarsi danni dovuti al carico permanente.
• Indossare sempre i dispositivi di protezione individuale quando si lavora sull'apparecchio!
• Fornire una ventilazione sufficiente, artificiale o naturale.
• Rispettare le indicazioni di sicurezza del produttore della relativa sostanza di rivestimento e dei liquidi detergenti.
• Consultare un medico se si verificano sintomi!

7. Dati tecnici

Tensione nominale 230 V\~, 50 Hz

Assorbimento nominale 550 W
Max. portata del colore 1250 ml/min
Pressione di esercizio massima circa 110 bar
Max. temperatura sostanza di rivestimento	40°C
Classe di protezione I
Tipo di protezione	IPX3
Peso	circa 7,8 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, indossare degli otoprotettori adeguati.

Informazioni relative all'emissione sonora in base a ISO 14462

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L_WA	91,2 dB
Livello di pressione acustica L_pA	78,4 dB
Incertezza K_wA/pA	2,5 dB

Valori caratteristici delle vibrazioni

Vibrazione a_h

>2,5 m/s^2

Incertezza K_h 1,5 m/s ^2

8. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela il prodotto.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

⚠ AVVISO!

Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Istruzioni di lavoro

Selezione del materiale e delle vernici

Attenzione! Non utilizzare pitture o rivestimenti murari strutturati, altrimenti l'ugello della pistola di spruzzatura potrebbe ostruirsi e sussiste il pericolo di danneggiamenti a componenti della stazione airless di spruzzatura di vernice.

9.1 Materiali e vernici utilizzabili

Possono essere utilizzati numerosi materiali e vernici per la spruzzatura, alcuni però sono esclusi. A tale scopo occorre leggere le raccomandazioni del produttore.

Sono consentiti i seguenti materiali e vernici:

• vernici a base di acqua
• vernici protettive per legno
• vernici a base di olio
- primer

• smalti
• primer adesivi
• lacche trasparenti
  • oli
• impregnanti

9.2 Materiali e vernici non utilizzabili

L'utilizzo dei seguenti materiali e vernici comporta un'usura prematura e l'ostruzione dell'ugello. In tal caso decade il diritto alla garanzia.

a. Vernici e lacche che contengono componenti abrasivi, come ad es.:

• vernici in emulsione/dispersione per verniciature esterne

b. Silicati

c. Materiali infiammabili

Prima di utilizzare il vostro sistema airless di spruzzatura di vernice, leggere con attenzione le istruzioni per l'uso per ottenere risultati ottimali.

Preparazione della superficie da spruzzare

AVVISO! Pericolo di scossa elettrica dovuto alla penetrazione del materiale di spruzzatura! Assicurarsi di mascherare prese e interruttori.

• Coprire abbondantemente e accuratamente l'area circostante l'area da spruzzare. Le aree o le superfici non coperte potrebbero altrimenti sporcarsi.
  • Assicurarsi che la superficie da spruzzare sia pulita, asciutta e priva di grasso.
• Irruvidire le superfici lisce e poi rimuovere la polvere di carteggiatura.

Tecnica di spruzzatura

• Mantenere sempre la pistola da verniciatura alla stessa distanza e ad angolo retto rispetto all'oggetto. La distanza di spruzzatura ideale è di ca. 20–25 cm. Muovere uniformemente la pistola da verniciatura con tutto il braccio (vedere Fig. 11).
• Determinare le relative impostazioni adatte facendo dei tentativi, ad es. su un pezzo di cartone.
• Non accendere/spegnere l'apparecchio sopra la superficie di spruzzatura, bensì iniziare e terminare il processo di spruzzatura ca. 10 cm al di fuori della superficie di spruzzatura.

10. Prima della messa in funzione

⚠ Attenzione!

Prima della messa in funzione è obbligatorio montare completamente il prodotto!

Montaggio

È possibile montare l'apparecchio con l'ausilio di due chiavi regolabili (non fornite in dotazione). In alternativa, è possibile utilizzare anche una chiave per dadi da 16 mm e 19 mm (non fornite in dotazione).

Collegamento del tubo flessibile ad alta pressione (Fig. 1, 2)

1. Montare il tubo flessibile ad alta pressione 12 sulla filettatura di collegamento (14) dell'apparecchio. Serrare il dado con una chiave regolabile. Fissare quindi con un controdado il dado della filettatura di collegamento (14) con una seconda chiave regolabile (vedere Fig. 2).
2. Montare l'altra estremità del tubo flessibile ad alta pressione (12) sulla filettatura di collegamento della pistola da verniciatura (10). Serrare il dado con una chiave regolabile. Fissare poi con un contro-dado anche il dado della filettatura di collegamento della pistola da verniciatura con una seconda chiave regolabile.

Applicazione del tubo flessibile di aspirazione e del tubo flessibile di ritorno

Il tubo flessibile di aspirazione (2) e il tubo flessibile di ritorno (1) sono premontati sull'apparecchio.

1. Per sostituire il tubo flessibile di aspirazione (2) o il tubo flessibile di ritorno (1), allentare con l'ausilio di un cacciavite a taglio (non compreso nella fornitura) le viti delle fascette di serraggio e rimuovere il tubo flessibile.
2. Sostituire lo stesso con un nuovo tubo flessibile (tubo di aspirazione/di ritorno) e montarlo in direzione opposta.

Sezione/Sostituzione dell'ugello (Fig. 7)

Ugello 311: sostanze da spruzzare fluide Ugello 517: sostanze da spruzzare viscose

Inserire l'ugello corrispondente (5) con la punta della freccia nella direzione di spruzzatura nella camera ugello (20).

Sostituzione del filtro HEA (Fig. 3)

AVVISO! Il sistema deve essere depressurizzato per poter eseguire i seguenti lavori. A tal fine, seguire le indicazioni contenute nel capitolo “Esecuzione della depressurizzazione”.

1. Rimuovere il tubo flessibile ad alta pressione (12) dalla pistola da verniciatura (7).
2. Ruotare la maniglia (8) in senso orario fino a quando non è possibile allentare l'estremità superiore della pistola da verniciatura (7). Come ausilio, è possibile applicare una chiave regolabile nell'estremità inferiore della maniglia.
3. Inserire il filtro HEA adatto (11) all'ugello installato 5.
4. Ruotare nuovamente la maniglia (8) in senso antiorario nella filettatura della pistola da verniciatura (7).

Nota Pulire il filtro HEA (11) regolarmente e sostituirlo all'occorrenza.

11. Messa in funzione

1. Collocare il tubo flessibile di aspirazione (2) e il tubo flessibile di ritorno 1 nel secchio della vernice.
2. Azionare lo spingivalvola (16) per assicurarsi che la valvola sia libera.
3. Inserire la spina elettrica nella presa di rete.
4. Ruotare l'interruttore funzionale (13) nella posizione verticale (PRIME).
5. Ruotare il volantino Regolatore di pressione (3) nella posizione 2 al fine di garantire che la vernice venga pompata nel sistema.
6. Attendere fino a quando la vernice non ritorna nel secchio attraverso il tubo flessibile di ritorno (1). Ruotare poi il volantino Regolatore di pressione (3) in posizione 0 (OFF).
7. NOTA Se non fuoriesce della vernice, eseguire gli interventi descritti nel capitolo "Eliminazione dei problemi di aspirazione".
8. Ruotare l'interruttore funzionale (13) nella posizione orizzontale (SPRAY).
9. Ruotare il volantino Regolatore di pressione (3) ad un livello adeguato alla viscosità delle sostanze da spruzzare.
10. Tenere la pistola da verniciatura (7) su un recipiente vuoto.
11. Sbloccare la pistola da verniciatura (7) ruotando la sicura 6 con la punta verso il basso.
12. Azionare la leva di comando (9) fino a quando il getto della vernice non è dritto.
13. Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.

Regolazioni

- Con il volantino Regolatore di pressione (3) è possibile accendere l'apparecchio impostando un livello superiore a 0. Il livello da selezionare dipende dal materiale di spruzzatura utilizzato. Determinare la migliore impostazione effettuando un tentativo di spruzzatura.

- L'interruttore funzionale (13) presenta due impostazioni:

1. PRIME (posizione verticale): Con questa impostazione, è possibile riempire in via preventiva il sistema di vernice oppure eseguire una depressurizzazione.
2. SPRAY (posizione orizzontale): Con questa impostazione, è possibile lavorare con l'apparecchio.

Spruzzatura

• Sbloccare la pistola da verniciatura (7) ruotando la sicura (6) con la punta verso il basso.
• Per la spruzzatura, azionare la leva di comando (9) e tenerla premuta.
• Rilasciare nuovamente la leva di comando (9) per terminare la spruzzatura.

AVVISO! Bloccare sempre la pistola da verniciatura (7) se non si desidera spruzzare immediatamente.

- Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.

Protezione da surriscaldamento

L'apparecchio dispone di una protezione dal surriscaldamento. Tale protezione spegne l'apparecchio in caso di imminente surriscaldamento. Eseguire a tal proposito i seguenti passi:

1. Ruotare il volantino Regolatore di pressione (3) in posizione 0 (OFF).
2. Ruotare l'interruttore funzionale (13) nella posizione verticale (PRIME).
3. Far raffreddare l'apparecchio per almeno 30 minuti ed eliminare all'occorrenza la causa del surriscaldamento. Potrebbe ad es. essere dovuto al fatto che le fessure di ventilazione siano coperte oppure l'apparecchio potrebbe essere troppo vicino a una parete.
4. Rimettere in funzione l'apparecchio.

Esecuzione della depressurizzazione

Eseguire sempre una depressurizzazione se si desidera mettere l'apparecchio fuori servizio. In questo modo viene scaricata la pressione dal sistema:

1. Ruotare il volantino Regolatore di pressione (3) in posizione 0 (OFF).
2. Ruotare l'interruttore funzionale (13) nella posizione verticale (PRIME).
3. Sbloccare la pistola da verniciatura (7) ruotando la sicura (6) con la punta verso il basso.
4. Far scaricare la pressione azionando la leva di comando (9). Tenere quindi la pistola da verniciatura (7) su un recipiente vuoto.
5. Attendere fino a quando tutta la pressione o la vernice è defluita via dal sistema. Rilasciare nuovamente la leva di comando (9) per terminare la spruzzatura.
6. Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.

Eliminazione dei problemi di aspirazione

Azionare 3-4 volte lo spingivalvola (16) per rimuovere eventuali intasamenti o depositi sulla valvola.

Se il problema persiste: Colpire più volte, con molta cautela, la filettatura di collegamento (14) con un martello di gomma (vedere Fig. 10) per sciogliere i depositi più duri.

Soffiaggio per liberare l'ugello (Fig. 5 + 5a)

⚠ AVVISO! Bloccare sempre la pistola da verniciatura (7) se non si desidera procedere immediatamente.

1. Allentare leggermente il portaugelli (21) (incluso il dado).
2. Azionare la leva di comando (9) per liberare l'ugello (5). Tenere quindi la pistola da verniciatura (7) su un recipiente vuoto. Non appena fuoriesce un getto di spruzzatura dritto, l'ugello (5) è stato liberato.
3. Ruotare di nuovo l'ugello applicato (5) di 180 gradi in avanti.

NOTA: Utilizzare un adeguato filtro HEA (11) per ridurre al minimo gli intasamenti.

Interruzione del lavoro

1. Eseguire una depressurizzazione.
2. Ruotare il volantino Regolatore di pressione (3) in posizione 0 (OFF).
3. Estrarre la spina elettrica dalla presa di rete.
4. Mettere la pistola da verniciatura (7) in una borsa di plastica che deve essere poi chiusa ermeticamente.
5. Versare un po' d'acqua ne secchio con la vernice per evitare che vi si formi sopra una pellicola.

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'e- sercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

In caso di lavori con dispositivi accessori di spruzzatura e spray nonché in caso di uso temporaneo all'aperto, occorre assolutamente collegare l'apparecchio tramite un interruttore differenziale ad una fonte di corrente di intervento di 30 mA oppure inferiore.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno.

La designazione del tipo deve essere stampata sul cavo di collegamento.

In caso di motore a corrente alternata monofase, per prodotti con un'elevata corrente di avviamento (a partire da 3000 Watt), si consiglia di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

Tipo di collegamento Y

Se è necessario, sostituire il cavo di allacciamento alla rete: la sostituzione deve essere effettuata dal fabbricante o da un suo rappresentante per evitare rischi per la sicurezza.

Motore a corrente alternata

• La tensione di rete deve essere di 220-240 V\~.
• I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

13. Pulizia e manutenzione

⚠ AVVISO! PERICOLO DI LESIONI! Prima di tutti i lavori sull'apparecchio, spegnere l'apparecchio, estrarre la spina elettrica ed eseguire una depressurizzazione!

ATTENZIONE!

• Per la pulizia, non utilizzare materiali infiammabili, come ad es, il diluente nitro.
• I detergenti adatti sono reperibili nel manuale informazione del produttore della rispettiva sostanza da spruzzare.

AVVERTENZA

• La pulizia a fondo subito dopo ogni applicazione è molto importante per la sicurezza e il funzionamento. In caso contrario, la funzionalità impeccabile dell'apparecchio non può più essere garantita.
• Indossare guanti di protezione adatti durante le operazioni di pulizia.

• Rimuovere le restanti sostanze di rivestimento a intervalli appropriati. Rimuovere il materiale da spruzzare che ha raggiunto superfici indesiderate prima che queste si asciughino.

• Eseguire una depressurizzazione.

• Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.
• Svitare il portaugello (21) dalla pistola da verniciatura (7).
• Posizionare il tubo flessibile di aspirazione (2) con il tubo flessibile di ritorno 1 in un recipiente con acqua o una soluzione detergente adatta.
• Ruotare l'interruttore funzionale nella posizione orizzontale (SPRAY).

• Ruotare il volantino Regolatore di pressione (3) in posizione 5.

• Sbloccare la pistola da verniciatura (7) ruotando la sicura (6) con la punta verso il basso.

• Far defluire la vernice rimanente azionando la leva di comando (9). Tenere quindi la pistola da verniciatura (7) sul secchio della vernice.
  ATTENZIONE! Se si utilizza un recipiente di metallo, mettere prima a terra la pistola da verniciatura (7).
• Rilasciare la leva di comando (9), non appena fuoriesce il liquido di pulizia.
• Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.
• Ruotare l'interruttore funzionale (13) nella posizione verticale (PRIME).
• Sbloccare la pistola da verniciatura (7) ruotando la sicura (6) con la punta verso il basso.
• Far defluire i resti di vernice azionando la leva di comando (9). Tenere quindi la pistola da verniciatura (7) sul recipiente del detergente.
• Rilasciare la leva di comando (9), non appena fuoriesce del liquido di pulizia trasparente.
• Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.
• Ruotare il volantino Regolatore di pressione (3) in posizione 0 (OFF). Estrarre la spina elettrica dalla presa di rete.
• Eseguire una depressurizzazione.
• Rimuovere il tubo flessibile ad alta pressione (12) dalla pistola da verniciatura (7) con l'ausilio di una chiave regolabile.
• Smontare il portaugello (21) con l'ugello (5), il supporto (19) e l'anello di plastica (18) (vedere Fig. 6). Pulire tutti i pezzi a fondo utilizzando un detergente adatto.
• Bloccare la pistola da verniciatura (7) ruotando la sicura (6) il più possibile con la punta all'indietro e verso l'alto.
  NOTA: Pulire il filtro HEA (11) regolarmente. Sostituirlo, se non è più sufficiente la pulizia.
• Staccare il tubo flessibile di aspirazione (2) e il tubo flessibile di ritorno (1) con l'ausilio delle fas-scette stringitubo (29) dall'apparecchio. Pulire l'esterno dei tubi flessibili.
• Rimuovere la piastra filtrante (17) del filtro di aspirazione (15) (vedere Fig. 5).

• Lavare a fondo la piastra filtrante (17) sotto l'acqua corrente.

• Rimuovere il tubo flessibile ad alta pressione (12) dalla filettatura di collegamento (14) con l'ausilio di una chiave regolabile. Fissare poi con un controdado la filettatura di collegamento con una seconda chiave regolabile.

• Immergere la valvola di ingresso (26) in un contenitore riempito di conservante (ad es. olio per meccanica di precisione) in modo che possa essere aspirata.
• Inserire la spina elettrica nella presa di rete.
• Tenere un panno davanti alla filettatura di collegamento (14). Ruotare il regolatore di pressione (3) nella posizione 1 per ca 5 secondi. In questo modo l'apparecchio si conserva. Ruotare il regolatore di pressione (3) in posizione 0 (OFF).
• Estrarre la spina elettrica dalla presa di rete.

Pulizia della valvola di ingresso (Fig. 8)

NOTA: Se ci sono problemi irrisolvibili nell'aspirazione della vernice, si consiglia di pulire la valvola di ingresso 26 o di sostituirla, se necessario.

1. Scollegare il tubo flessibile di aspirazione (2) dall'apparecchio.
2. Rimuovere la valvola di ingresso (26) utilizzando una chiave regolabile.
3. Rimuovere l'O-ring (25), la sfera (24), la rondella piana (23) e la molla (22) (vedere Fig. 7).
4. Pulire i pezzi a fondo utilizzando un detergente adatto. Sostituirli, all'occorrenza.
5. Lubrificare l'O-ring (25) con del grasso.
6. Reinserire i pezzi nella valvola di ingresso (26) (vedere Fig. 7).
7. Avvitare di nuovo la valvola di ingresso (26) nell'apparecchio. Bloccarla bene con l'ausilio di una chiave regolabile.

Pulizia della filettatura di collegamento

Se dopo aver pulito l'ugello il getto non è ancora soddisfacente, è necessario pulire la filettatura di collegamento (14).

1. Rimuovere il tubo flessibile ad alta pressione (12) dalla filettatura di collegamento (14) con l'ausilio di una chiave regolabile. Fissare quindi con un controdado il dado della filettatura di collegamento (14) con una seconda chiave regolabile.

2. Allentare la vite di fissaggio (27) con un cacciavite a croce (non incluso nella fornitura).

3. Allentare la vite a esagono cavo (28) con una chia-ve a brugola di 2 mm (non inclusa nella fornitura).

4. Rimuovere la filettatura di collegamento (14) utilizzando una chiave regolabile.

5. Pulire la filettatura di collegamento (14) utilizzando un detergente adatto. Sostituirla, all'occorrenza.

6. Riavvitare la filettatura di collegamento (14) nell'apparecchio e serrarla con una chiave regolabile.
7. Ruotare e serrare bene la vite di fissaggio (27) con un cacciavite a croce.
8. Ruotare e stringere bene la vite a esagono cavo (28) con una chiave a brugola di 2 mm.

14. Stoccaggio e trasporto

Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini.

La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare il prodotto nel suo imballaggio originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi del prodotto.

15. Riparazione e ordine dei pezzi di ricambio

Dopo la riparazione o la manutenzione, accertarsi che tutti i componenti tecnici di sicurezza siano applicati e si trovino in stato impeccabile. Conservare in un posto inaccessibile i componenti potenzialmente pericolosi per altre persone e bambini.

Attenzione: Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali. Incaricare un servizio clienti o un esperto autorizzato. Lo stesso vale anche per gli accessori.

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

Si prega di fornire i seguenti dati in caso di domande:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina
  • Dati della piastrina indicatrice del motore

Avviso importante in caso di riparazione:

In caso di restituzione del prodotto per riparazione, tenere presente che per ragioni di sicurezza, il prodotto, deve essere risedito alla stazione di servizio senza vernice.

15.1 Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Denominazione del modello
- Numero di articolo
• Dati della targhetta identificativa

15.2 Informazioni sulle riparazioni

Occorre osservare che i seguenti pezzi di questo prodotto sono soggetti a usura dovuta all'uso o naturale o che i seguenti pezzi sono necessari come materiali di consumo.

Pezzi soggetti a usura*: Tubo flessibile ad alta pressione, filtro HEA, ugello, pistola da verniciatura

* non necessariamente compreso nel contenuto della fornitura!

16. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

- Punti pubblici di smaltimento o raccolta dei rifiuti (ad es. depositi comunali)

- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

17. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
L'apparecchio di spruzzatura non si accende.	L'apparecchio di spruzzatura non è inserito.	Inserire l'apparecchio di spruzzatore.
	Non c'è presenza di corrente nella presa.	Controllare con cura la tensione di rete.
	Il cavo di prolungamento è danneggiato oppure la sua capacità è troppo bassa.	Sostituire il cavo di prolunga o sostituirlo con un cavo con una tensione adatta.
	L'apparecchio di spruzzatura si è disattivato sotto pressione.	Il motore si attiva e disattiva durante la spruzzatura per regolare la pressione. Questo è un processo normale.
Non arriva il materiale di spruzzatura oppure è troppo scarso.	L'ugello di spruzzatura è ostruito.	Pulire l'ugello di spruzzatura con l'ausilio di un ago per la pulizia.
	Il tubo flessibile di aspirazione è ostruito.	Pulire il tubo flessibile di aspirazione.
	Il regolatore di pressione è regolato troppo basso.	Regolare il regolatore di pressione più alto, ruotando la rotella in senso orario.
	Il tubo flessibile di aspirazione non è saldo.	Regolare il tubo flessibile di aspirazione sul raccordo di entrata del tubo flessibile di aspirazione e fissare con un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di aspirazione.
	Il filtro di rete del tubo flessibile di aspirazione è ostruito.	Pulirlo o sostituirlo. Utilizzare una soluzione detergente adatta per il materiale.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
