Aquanova - Tubo da giardino Blumfeldt - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema d'irrigazione automatico per piante in vaso
Marca	Blumfeldt
Modello	Aquanova
Numero articolo	10029238
Alimentazione	4 batterie AA (non incluse)
Compatibilità	Fino a 10 piante in vaso
Lunghezza del tubo fornito	10 m (vinile)
Numero di picchetti	10 (acciaio inossidabile)
Display	LCD con icone
Programmazione della frequenza	Da 0,1 a 30 giorni
Programmazione della durata	Da 1 a 99 secondi
Funzioni speciali	Test di irrigazione, rilevamento del livello dell'acqua basso con allarme acustico
Contenuto della confezione	Sistema di irrigazione (pompa inclusa), tubo in vinile 10 m, 10 picchetti
Manutenzione e pulizia	Pulire regolarmente il secchio e i tubi; controllare le batterie
Sicurezza	Non immergere il quadro di comando; utilizzare con acqua pulita
Ricambi e riparabilità	Tubi di ricambio disponibili; batterie AA standard
Informazioni generali	Funziona solo quando il sensore è immerso; durata delle batterie variabile

Domande frequenti - Aquanova Blumfeldt

Come programmare la frequenza di irrigazione?

Premere più volte il tasto SET fino a raggiungere l'icona Day. Utilizzare i tasti UP e DOWN per impostare il valore tra 0,1 e 30 giorni. Ad esempio, 0,2 significa 5 irrigazioni al giorno (1/0,2 = 5).

Come regolare la durata dell'irrigazione?

Premere SET fino a visualizzare Sec. Utilizzare UP e DOWN per scegliere tra 1 e 99 secondi. Ad esempio, 20 per 20 secondi di irrigazione.

Cosa fare se l'apparecchio emette bip?

I bip indicano che le batterie sono basse (icona batteria lampeggiante) o che il livello dell'acqua è troppo basso (icona goccia). Sostituire le batterie o aggiungere acqua nel secchio. Per fermare l'allarme, premere POWER per 3 secondi.

Quante piante posso irrigare contemporaneamente?

Il sistema può irrigare fino a 10 piante. Utilizzare un tubo per pianta. La portata diminuisce con il numero di tubi e la lunghezza di ciascuno (vedere la tabella di riferimento nel manuale).

Come installare il sistema di irrigazione?

Riempire un secchio d'acqua e immergere il sensore situato alla base dell'asta. Agganciare il quadro di comando sul bordo del secchio. Tagliare i tubi alla lunghezza corretta, inserirli nelle uscite del connettore e posizionare l'altra estremità in ogni vaso, fissando con i picchetti.

Posso usare batterie ricaricabili?

Sì, è possibile utilizzare batterie AA ricaricabili. Tuttavia, la tensione potrebbe essere leggermente inferiore, il che può influire sulla portata dell'irrigazione. Assicurarsi che siano completamente cariche.

Come effettuare un test di irrigazione?

Dopo aver programmato le impostazioni, premere il tasto TEST per avviare un'irrigazione immediata. L'apparecchio funzionerà quindi in modalità programmata.

Cosa fare se lo schermo non mostra nulla?

Verificare che le batterie siano installate correttamente e che il coperchio del vano sia ben chiuso. Se il problema persiste, sostituire le batterie con altre nuove.

Come pulire il sistema?

Staccare il quadro di comando dal secchio. Pulire il secchio e i tubi con acqua pulita. Pulire il quadro con un panno umido. Non immergere mai il quadro nell'acqua.

Il tubo fornito è estensibile?

No, il tubo in vinile da 10 m non è estensibile. È possibile tagliarlo alla lunghezza desiderata. Per un'installazione ottimale, utilizzare un tubo per pianta.

MANUALE UTENTE Aquanova Blumfeldt

Sistema d'irrigazione

10029238

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Descrizione del dispositivo 39

Montaggio e collegamento 40

Display e simboli 41

Istruzioni per la programmazione 42

Tabella di irrigazione 43

Indicazioni del display e allarmi 43

Tabella di riferimento 43

Avviso di smaltimento 44

Produttore e importatore (UK) 44

DATI TECNICI

Numero articolo 10029238
Alimentazione 220-240 V ~ 50/60 Hz

VOLUME DI CONSEGNA

• 1 impianto di irrigazione (pompa inclusa)
• 1 tubo in vinile 10 m
• 10 picchetti in acciaio inox

NOTE IMPORTANTI

L'impianto di irrigazione contiene tutto il necessario per innaffiare automaticamente fino a 10 piante in vaso. Nella confezione è incluso un tubo in vinile di 10 m che può essere accorciato alla lunghezza desiderata. La frequenza e la durata dell'irrigazione possono essere impostate e modificate con il timer.

• L'impianto di irrigazione funziona solo quando l'unità di rilevamento sul lato inferiore dell'asta è completamente immersa nell'acqua.
• Se il dispositivo suona, cambiare le batterie o aggiungere acqua. Per disattivare il suono di avviso, premere il tasto POWER per 3 secondi per spegnere il dispositivo. Premere di nuovo il tasto POWER per riaccendere il dispositivo.
• Prima dell'uso, consultare la tabella di riferimento alla fine del manuale per valutare la quantità di tubi necessari e le dimensioni corrette dei vasi.
• Assicurarsi che i collegamenti a innesto non utilizzati siano chiusi con dei tappi.
• In genere, serve un tubo per ogni pianta.

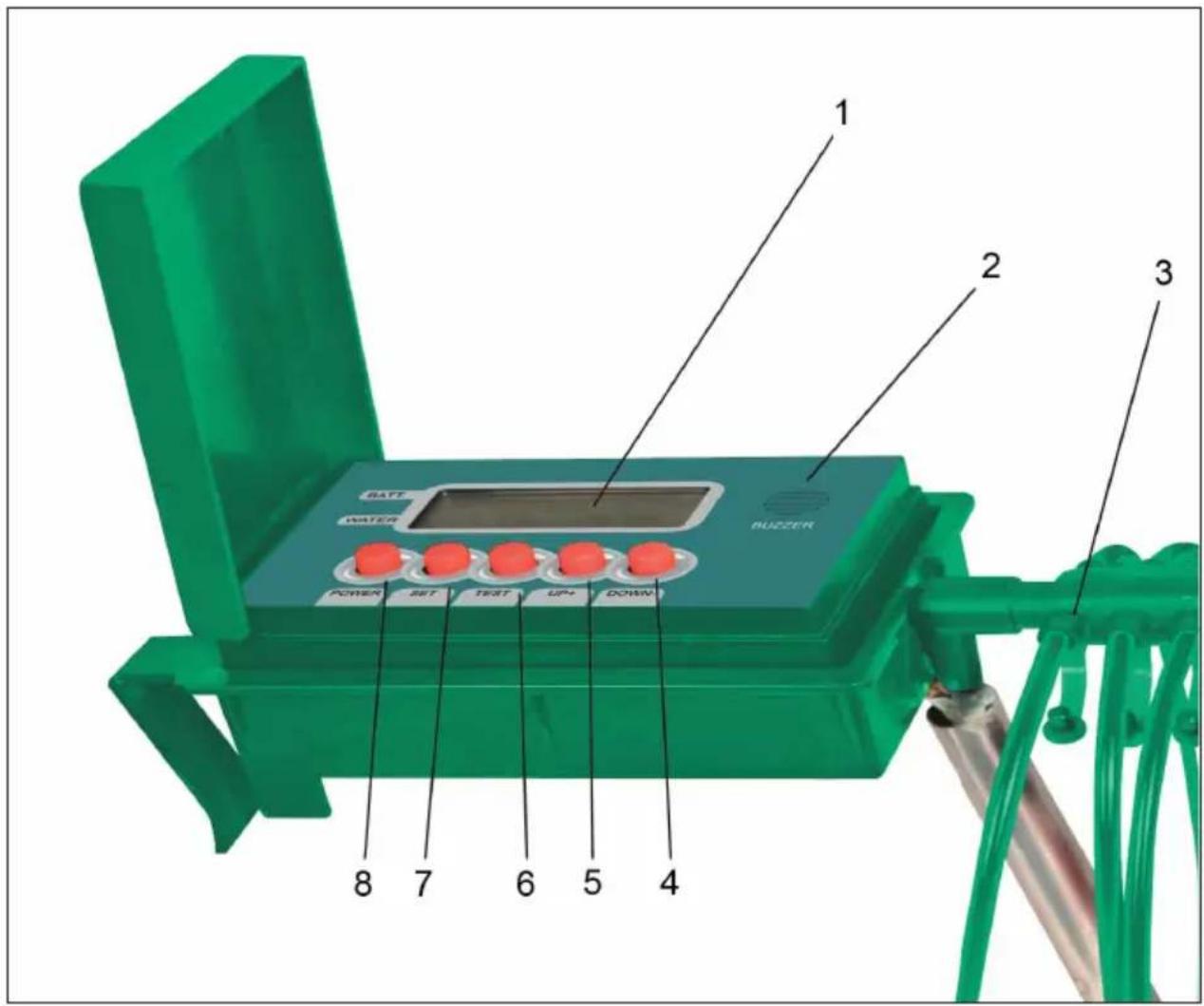

DESCRIZIONE DEL DISPOSITIVO

IT

1 Display 5 Tasto UP (in alto)
2 Cicalino 6 Tasto TEST
3	Collegamento a innesto/apertura di erogazione	7 Tasto SET (impostazioni)
4 Tasto DOWN (in basso) 8 Tasto POWER

1	Riempire un secchio d'acqua e immergere l'unità di rilevamento (10) sul lato inferiore dell'asta. Fissare l'alloggiamento del pannello di controllo alla parete laterale del secchio (1).
2	Posizionare le piante da innaffiare (massimo 10).
3	Aprire uno dei tappi sul collegamento a innesto (8) e inserire un'estremità del tubo nell'apertura di erogazione. A tal fine, è necessario tagliare leggermente in obliquo un'estremità del tubo.
4	Inserire l'altra estremità del tubo nel vaso da innaffiare. Tagliare il tubo in modo che sia abbastanza lungo da raggiungere il fondo del vaso (6). Fissare l'estremità del tubo nel vaso con un picchetto (v. immagini sotto). Procedere allo stesso modo con gli altri vasi da innaffiare. Si prega di notare, che la quantità di irrigazione dipende dal numero di piante annaffiate contemporaneamente. Alla fine del manuale d'uso è disponibile una tabella di riferimento.

ISTRUZIONI PER LA PROGRAMMAZIONE

Importante: una volta programmato, il dispositivo funzionerà per un periodo di tempo indefinito fino a quando l'acqua è esaurita, o finché si rimuove l'impianto di irrigazione dall'acqua, o fino a quando si tiene premuto il tasto POWER per 3 secondi per spegnerlo.

1	Rimuovere la copertura del vano batterie e svitarlo con un cacciavite. Inserire 4 batterie AA (non incluse nel volume di consegna) Quando si usa il dispositivo per la prima volta, si deve prima montare la copertura fornita separatamente.
2	Riposizionare il vano batterie e premere ripetutamente SET fino a raggiungere la frequenza giornaliera (Day). Utilizzare i tasti UP e DOWN per impostare un intervallo di irrigazione di 0,1-30 giorni.
	Esempio: se si desidera che l'impianto di irrigazione innaffi le piante 5 volte al giorno, impostare 0,2 come frequenza (1/0,2 = 5). Se si desidera che l'impianto di irrigazione innaffi le piante solo 2 volte al giorno, impostare 0,5 (1/0,5 = 2). Altri esempi di impostazioni si trovano nella tabella di riferimento per l'irrigazione.
3	Premere SET fino a raggiungere l'indicazione dei secondi (Sec). Utilizzare i tasti UP e DOWN per impostare una durata di irrigazione di 1-99 secondi.
	Esempio: se si desidera innaffiare le piante per 20 secondi, basta impostare "20". Per 30 secondi, impostare "30". Altre impostazioni ed esempi si trovano nella tabella di riferimento per l'irrigazione.
4	Premere il tasto TEST durante la prima irrigazione. In seguito, il dispositivo funziona nella modalità programmata.
	Nota: se si preme prima POWER e poi TEST, la durata di irrigazione automatica predefinita è di 0,1 giorni.

TABELLA DI IRRIGAZIONE

Durata di irrigazione desiderata e Frequenza d'irrigazione	Frequenza d'irrigazione (simbolo del giorno)	Durata di irrigazione. (simbolo dei secondi)
Irrigazione 1 volta al giorno per 30 secondi 1.0 30
Irrigazione 2 volte al giorno per 20 secondi 0.5 30
Irrigazione ogni 2 giorni per 60 secondi 2 60
Irrigazione una volta alla settimana per 60 secondi	7	60

INDICAZIONI DEL DISPLAY E ALLARMI

Indicazioni del display e allarmi

• Non appena la batteria è scarica, il simbolo corrispondente lampeggia sul display e il dispositivo emette un segnale acustico per ricordare di cambiare la batteria.
• Quando il livello dell'acqua nel secchio scende al di sotto di un certo livello, sul display compare il simbolo di una goccia d'acqua e il dispositivo emette un segnale acustico per ricordare di aggiungere altra acqua.
• Il volume d'irrigazione non dipende solo dalla programmazione ma anche dalla tensione della batteria. La seguente tabella mostra il volume di irrigazione a seconda della durata, della lunghezza del tubo e del numero di tubi.

TABELLA DI RIFERIMENTO

(Durata di irrigazione 30 secondi)

Lunghezza del tubo flessibile	Tubi e volume di irrigazione per tubo in ml/s
	1 2 3	4 5 6 7 8	9 10
50 cm 6.5 6.3	6.2 5.8	5.5 5.3 4.	9 4.7 4.4	4.0
100 cm 4.8 4.7	4.5 4.4	4.4 4.3 4.	0 3.7 3.5	3.3
150 cm 3.5 3.4	3.4 3.1	3.0 3.0 2.	9 2.8 2.8	2.7

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Questo prodotto contiene batterie. Se nel vostro Paese sono presenti regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite nei rifiuti casalinghi. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative.
