BEDIENUNGSANLEITUNG Aquanova Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Aufbau und Anschluss 6

Display und Symbole 7

Programmieranleitung 8

Bewässerungstabelle 9

Displayanzeigen und Alarme 9

Referenztabelle 9

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 10

Hinweise zur Entsorgung 12

Artikelnummer 10029238
Stromversorgung 220-240 V ~ 50/60	Hz

LIEFERUMFANG

• 1 Bewässerungssystem (inklusive Pumpe)
• 1 Vinyl-Schlauch 10 m
• 10 Edelstahl-Heringe

WICHTIGE HINWEISE

Das Bewässerungssystem enthält alles, was Sie zur automatischen Bewässerung von bis zu 10 Topfpflanzen brauchen. Das Paket enthält einen 10 m Vinyl-Schlauch, der auf die gewünschte Länge gekürzt werden kann. Die Häufigkeit der Bewässerung und die Länge der Bewässerungszeit lässt sich am Timer einstellen und verändern.

• Das Bewässerungssystem funktioniert nur wenn die Detektoreinheit an der Unterseite der Stange vollständig in Wasser eingetaucht ist.
• Wenn das Gerät piept, wechseln Sie die Batterien oder füllen Sie mehr Wasser ein. Um den Warn- ton auszuschalten, drücken Sie 3 Sekunden lang auf die POWER-Taste, um das Gerät auszuschalten. Drücken Sie dann erneut auf POWER, um das Gerät wieder einzuschalten.
• Sehen Sie sich vor der Benutzung die Referenztabelle am Ende der Bedienungsanleitung an, um die benötigte Menge an Schläuchen und die korrekte Größe der benötigten Töpfe herauszufinden.
• Achten Sie darauf, dass nicht verwendete Steckverbindungen mit Kappen verschlossen sind.
• Normalerweise wird ein Schlauch pro Pflanze benötigt.

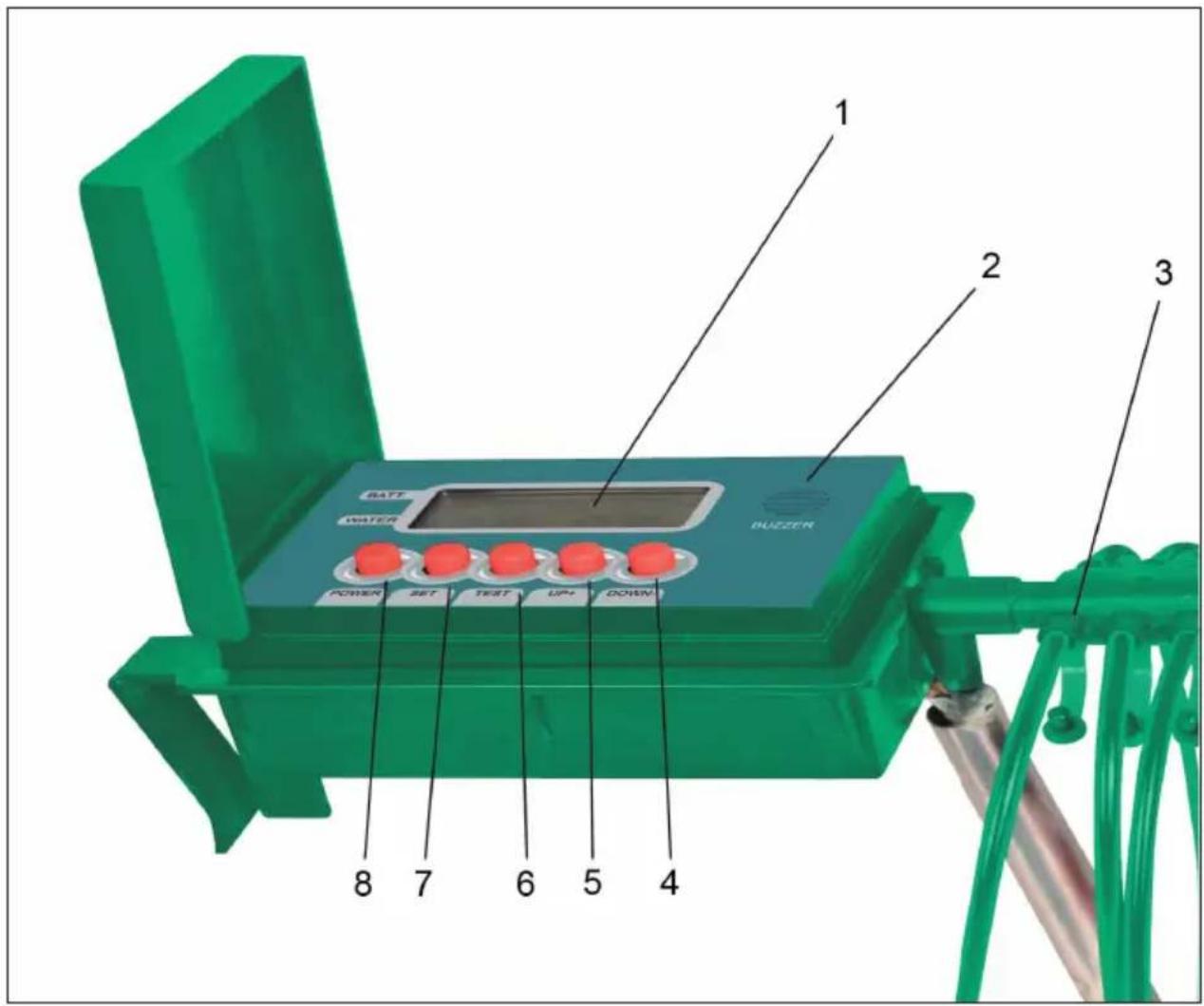

GERÄTEÜBERSICHT

1 2 3 BUTTER WATER POWER SET TEST UP DOWN 8 7 6 5 4

1 Display 5 UP-Taste (hoch)
2 Summer 6 TEST-Taste
3 Steckverbindung/Auslass 7 SET-Taste (Einstellungen)
4 DOWN-Taste (runter) 8 POWER-Taste

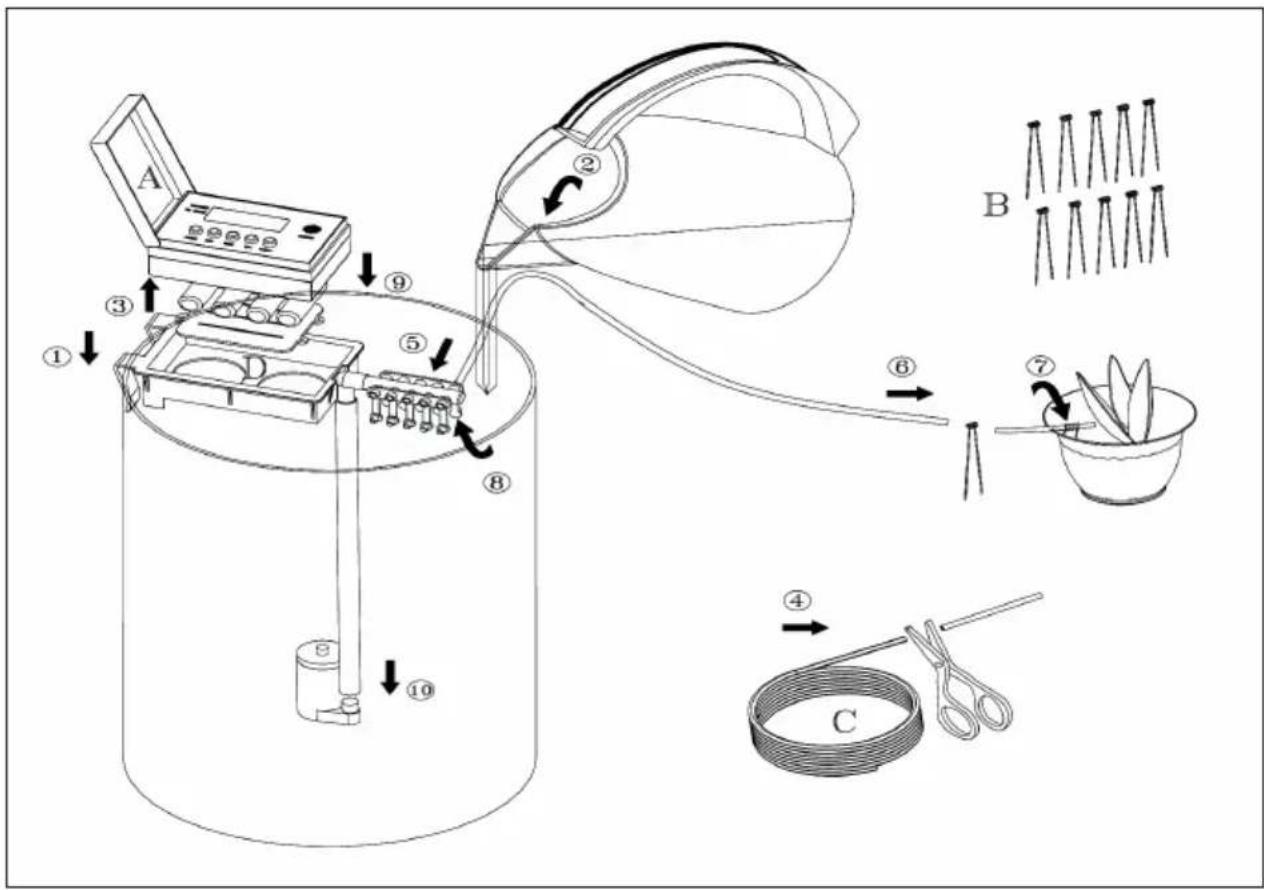

AUFBAU UND ANSCHLUSS

1	Füllen Sie einen Eimer mit Wasser und tauchen Sie die Detektoreinheit (10) an der Unterseite der Stange ins Wasser. Haken Sie das Bedienfeldgehäuse in die Seitenwand des Eimers ein (1).
2	Stellen Sie die zu bewässernden Pflanzen auf (maximal 10).
3	Öffnen Sie eine der Auslasskappen an der Steckverbindung (8) und stecken Sie ein Schlauchende in den Auslass. Dazu müssen Sie das eine Ende des Schlauchs in einem leichten Winkel schneiden.

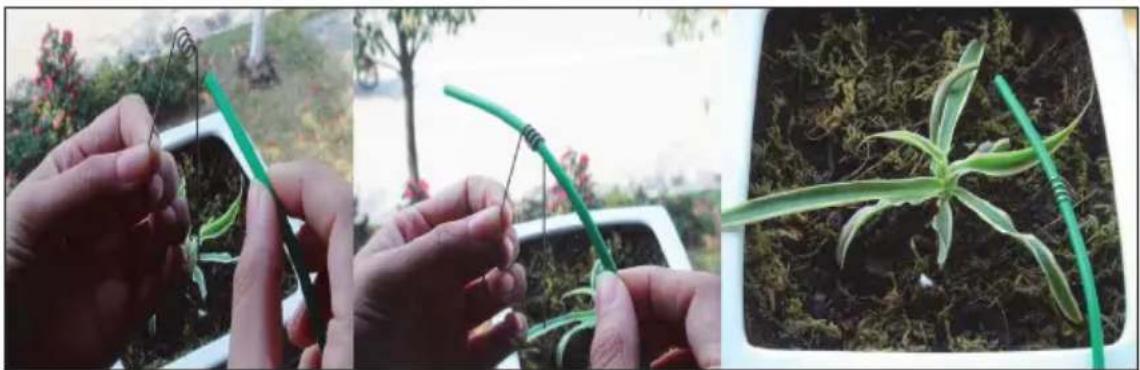

4	Stecken Sie das andere Schlauchende in die Blumentopf, den Sie bewässern möchten. Schneiden Sie den Schlauch so zu, dass er lang genug ist, um den Boden des Blumentopfs zu erreichen (6).Sichern Sie das Schlauchende mit einem Hering im Blumentopf (sie Bilder unten). Gehen Sie ebenso mit den anderen Blumentöpfenvor, die Sie bewässern möchten. Bitte beachten Sie, dass die Bewässerungsmenge davon abhängt, wie viele Pflanzen Sie gleichzeitig bewässern. Eine Referenztabelle finden Sie am Ende der Bedienungsanleitung.

1	Wenn die Batterie leer ist, blinkt das Batteriesymbol.
2	Zeigt die Bewässerungsfrequenz in Stunden.
3	Zeigt die Bewässerungsfrequenz in Minuten.
4	Zeigt die Bewässerungszeit.
5	Zeigt den Bewässerungsfrequenz in Tagen.
6	Wassertropfen-Symbol: Erscheint wenn der Wasserstand zu niedrig ist. Zur selben Zeit ertönt ein Warnton.

PROGRAMMIERANLEITUNG

Wichtig: Einmal programmiert, läuft das Gerät für eine unbestimmte Zeit, bis das Wasser aufgebraucht ist, oder Sie das Bewässerungssystem aus dem Wasser zu entfernen oder bis Sie die POWER- Taste 3 Sekunden lang gedrückt halten, um das Gerät auszuschalten

1	Entfernen Sie die Abdeckung des Batteriefachs und schrauben Sie es mit einem Schraubenzieher auf. Setzen Sie 4 AA Batterien ein (nicht im Lieferumfang enthalten). Wenn Sie das Gerät erstmals benutzen muss die separat gelieferte Abdeckung erst angebracht werden.
2	Befestigen Sie das Batteriefach wieder und drücken Sie so oft auf SET, bis Sie bei der Tagesfrequenz (Day) angelangt sind. Benutzen Sie die UP und DOWN Tasten, um einen Bewässerungszeit- raum von 0.1-30 Tage einzustellen.
	Beispiel: Falls Sie wollen, dass das Bewässerungssystem die Pflanzen 5-mal am Tag bewässert, stellen Sie als Frequenz 0.2 ein (1/0.2 = 5). Falls Sie möchten, dass das Bewässerungssystem die Pflanzen nur 2-mal am Tag bewässert, stellen Sie 0.5 (1/0.5 = 2) ein. Weitere Beispiele zu den Einstellungen finden Sie in der Bewässerungstabelle.
3	Drücken Sie auf SET, bis Sie die Sekundenanzeige (Sec) erreichen. Benutzen Sie die UP und DOWN Taste, um eine Bewässerungszeit von 1-99 Sekunden einzustellen.
	Beispiel: Falls Sie wollen, dass die Pflanzen 20 Sekunden lang bewässert werden, stellen Sie ein- fach „20“ ein. Für 30 Sekunden, stellen Sie „30“ ein. Weitere Einstellungen und Beispiele finden Sie in der Bewässerungstabelle.
4	Drücken Sie bei der ersten Bewässerung die TEST-Taste. Danach läuft das Gerät im einprogrammierten Modus.
	Hinweis: Falls Sie zuerst POWER und dann TEST drücken, beträgt die automatische vorprogrammierte Bewässerungszeit 0.1 Tage.

BEWÄSSERUNGSTABELLE

Gewünschte Bewässerungszeit und Bewässerungsfrequenz	Bewässerungsfrequenz (Day-Symbol)	Bewässerungszeit (Sec-Symbol)
Bewässerung 1-mal am Tag für 30 Sekunden 1.0	30
Bewässerung 2-mal am Tag für 20 Sekunden 0.5	30
Bewässerung jeden 2. Tag für 60 Sekunden 2 60
Bewässerung einmal pro Woche für 60 Sekunden	7	60

DISPLAYANZEIGEN UND ALARME

Displayanzeigen und Alarme

• Sobald die Batterie leer ist blinkt das Batteriesymbol aus dem Display und das Gerät piept, um Sie an den Batteriewechsel zu erinnern.
• Sobald das Wasserpegel im Eimer einen unter ein bestimmtes Level sinkt, erscheint ein Wasser- tropfen-Symbol auf dem Display und das Gerät piept, um Sie daran zu erinnern mehr Wasser nachzufüllen.
• Das Bewässerungsvolumen hängt nicht nur von der Programmierung, sondern auch von der Batteriespannung ab. Die folgende Tabelle zeigt die Bewässerungsmenge in Abhängigkeit vom der Bewässerungszeit, der Schlauchlänge und der Anzahl der Schläuche.

REFERENZTABELLE

(Bewässerungszeit 30 Sekunden)

Schlauchlänge	Schläuche und Bewässerungsmenge pro Schlauch in ml/s
	1 2 3	4 5 6 7	8 9 10
50 cm 6.5 6.3	6.2 5.8	5.5 5.3	4.9 4.7	4.4	4.0
100 cm 4.8 4.7	4.5 4.4	4.4 4.3	4.0	3.7	3.5	3.3
150 cm 3.5 3.4	3.4 3.1	3.0 3.0	2.9	2.8	2.8	2.7

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
