Tipo di prodotto	Lettore DVD portatile
Marca	Panasonic
Modello	DVD-LS86
Dimensioni (L×P×A)	179,3 × 173,5 × 51,5 mm (batteria inclusa)
Peso	Circa 1123 g (con batteria)
Schermo LCD	8,5 pollici (21,6 cm) a matrice attiva, 480×234×RGB
Alimentazione	Adattatore di rete CA 100‑240 V, 50/60 Hz o batteria agli ioni di litio ricaricabile 7,2 V
Consumo elettrico	14 W (solo apparecchio 12 W), standby 0,4 W
Formati disco letti	DVD-Video, DVD-RAM (DVD-VR, JPEG, MP3, MPEG4, DivX), DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW (CD-DA, CD Video, SVCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT)
Formati audio	Dolby Digital, DTS, MP3, WMA, PCM
Formati video	MPEG4, DivX (fino a 720×480/576)
Uscite	Video composito (RCA), audio stereo (RCA), cuffie (mini‑jack 3,5 mm), trasmettitore FM (88,3‑107,7 MHz)
Ingressi	AUX (mini‑jack 3,5 mm), iPod (tramite cavo in dotazione)
Autonomia batteria (CGR‑H712)	Circa 13 h (schermo LCD spento), 7 h (luminosità 5), 5 h (luminosità massima)
Tempo di ricarica (CGR‑H712)	Circa 7 h (apparecchio spento a 20 °C)
Accessori inclusi	Adattatore di rete, cavo di alimentazione, adattatore CC per veicolo, cavo audio/video, telecomando (pila a bottone CR2025 inclusa), supporto di fissaggio per poggiatesta, batteria agli ioni di litio (CGR‑H712), cavo iPod

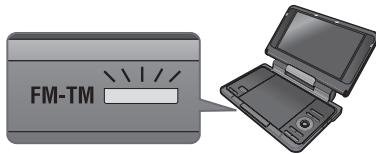

Funzioni speciali	Trasmettitore FM integrato, riproduzione iPod (audio, foto, video), zoom manuale, ripetizione A‑B, riproduzione programmata/casuale, controllo parentale
Manutenzione	Pulire con un panno morbido e asciutto; utilizzare un soffietto per lenti; non usare solventi
Sicurezza	Non esporre all'acqua, non aprire l'involucro (rischio laser), rispettare le temperature di funzionamento (5‑35 °C)
Riparabilità	Ricambi disponibili (blocco batteria CGR‑H712, telecomando, adattatore); affidare qualsiasi riparazione a personale qualificato

Domande frequenti - DVD-LS86 PANASONIC

Posso leggere DVD acquistati all'estero?

Sì, se il codice di zona del disco è 2 o ALL. Controlla la copertina del disco.

Come caricare la batteria per la prima volta?

La batteria non è carica all'acquisto. Collega l'adattatore di rete all'apparecchio (spento); la spia [CHG] si accende e si spegne quando la carica è terminata (circa 7 ore).

Cosa fare se il telecomando non funziona?

Verifica l'inserimento corretto della pila a bottone CR2025 (polo + verso l'alto) e il suo stato. Punta il telecomando verso il sensore anteriore dell'apparecchio. Se il problema persiste, sostituisci la pila.

Posso utilizzare il trasmettitore FM con le cuffie collegate?

No, il trasmettitore FM non funziona quando le cuffie sono collegate. Scollega le cuffie prima di attivare il trasmettitore FM.

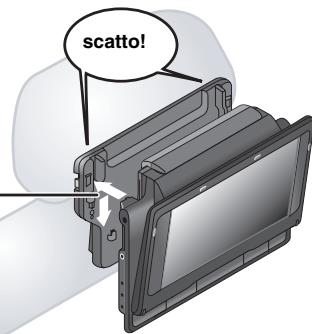

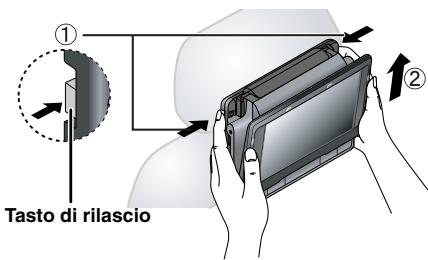

Come fissare l'apparecchio in auto?

Utilizza il supporto di fissaggio per poggiatesta in dotazione. Fissalo al sedile anteriore (spazio di circa 3 cm tra il poggiatesta e lo schienale). Collega l'adattatore CC per veicolo alla presa accendisigari (12 V). Non utilizzarlo su un veicolo a 24 V.

Il lettore non legge un disco, cosa controllare?

Assicurati che il disco sia compatibile (formato, codice di zona). Pulisci il disco con un panno morbido. Verifica che il disco sia finalizzato se registrato. Se il messaggio Controllare il disco persiste, prova un altro disco.

Come pulire la lente del laser?

Utilizza un soffietto per obiettivo fotografico (disponibile in opzione: kit di pulizia SZZP1038C). Non utilizzare dischi di pulizia e non toccare la lente con le dita.

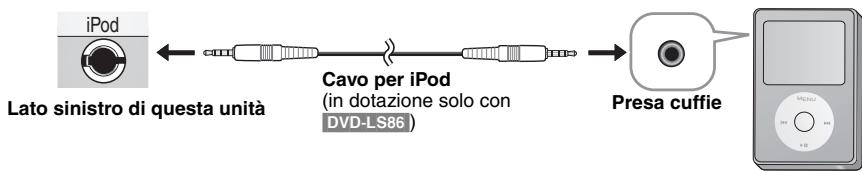

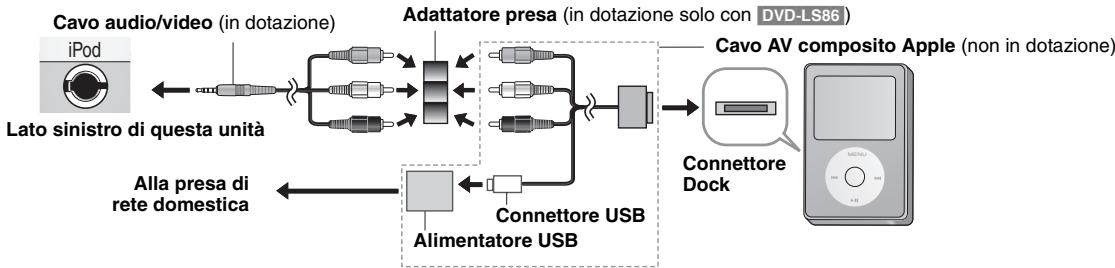

Posso collegare un iPod?

Sì, collega l'iPod tramite il cavo in dotazione. Premi [AV SELECT] per selezionare iPod. A seconda del modello di iPod, puoi riprodurre audio, foto o video. Segui le istruzioni dell'iPod per impostare l'uscita video.

Cosa significa il messaggio 'Assenza di autorizzazione'?

Questo messaggio appare durante la riproduzione di un contenuto DivX VOD acquistato con un codice di registrazione diverso da quello dell'apparecchio. Utilizza il codice visualizzato in Registrazione DivX del menu di configurazione per acquistare contenuti compatibili.

Come ripristinare il lettore alle impostazioni di fabbrica?

Nel menu Configurazione, scheda Altro, seleziona Ripristino delle impostazioni poi Sì. Se è impostata una password parentale, inseriscila. Attendi circa 10 secondi, quindi spegni e riaccendi l'apparecchio.

MANUALE UTENTE DVD-LS86 PANASONIC

Istruzioni per l'uso

Lettore DVD/CD portatile

Codice regionale supportato da questo lettore

Il lettore può utilizzare i DVD video contrassegnati con le etichette che contengono "2" o "ALL".

Salvo indicazione contraria, le illustrazioni contenute in questo manuale si riferiscono al modello DVD-LS86.

Se non diversamente specificato, le illustrazioni in queste istruzioni per l'uso si riferiscono al modello DVD-LS86.

Off (riproduzione normale)

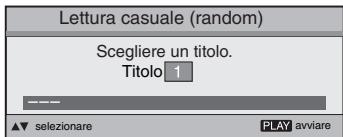

Riproduzione casuale

Se lo si fa, si potrebbe distrarre il conducente e provocare un incidente con conseguenze gravi per persone e oggetti. Non attaccare o staccare l'unità o il supporto poggiatesta quando l'auto è in movimento.

1 Selezionare "Cerca" e premere [ENTER].

(vedere sopra)

Se lo si fa, si potrebbe distrarre il conducente e provocare un incidente con conseguenze gravi per persone e oggetti. Non attaccare o staccare l'unità o il supporto poggiatesta quando l'auto è in movimento.

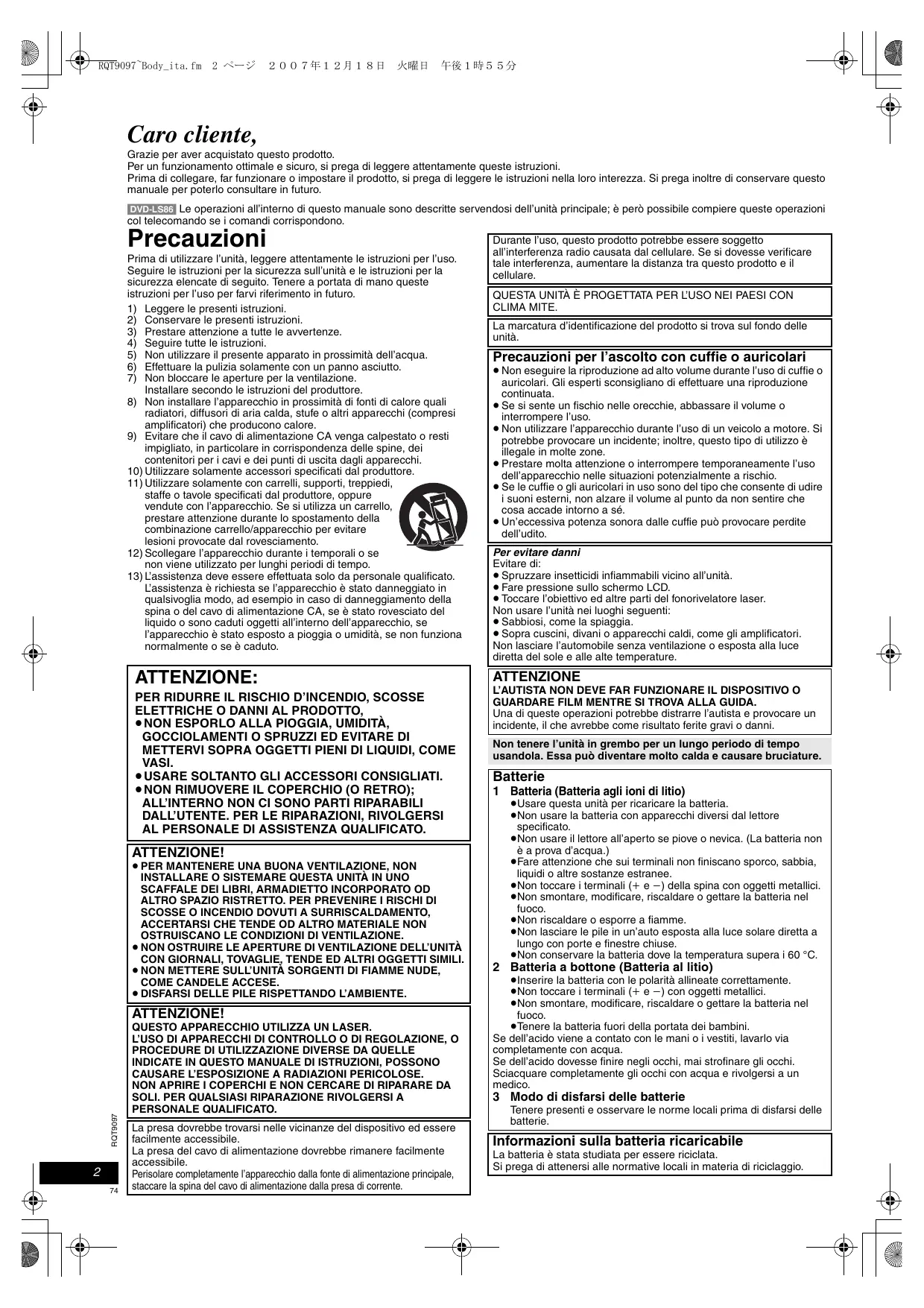

Grazie per aver acquistato questo prodotto.

Per un funzionamento ottimale e sicuro, si prega di leggere attentamente queste istruzioni.

Prima di collegare, far funzionare o impostare il prodotto, si prega di leggere le istruzioni nella loro interezza. Si prega inoltre di conservare questo manuale per poterlo consultare in futuro.

DVD-LS86 Le operazioni all'interno di questo manuale sono descritte servendosi dell'unità principale; è comunque possibile compiere queste operazioni col telecomando se i comandi corrispondono.

Precauzioni

Prima di utilizzare l'unità, leggere attentamente le istruzioni per l'uso. Seguire le istruzioni per la sicurezza sull'unità e le istruzioni per la sicurezza elencate di seguito. Tenere a portata di mano queste istruzioni per l'uso per farvi riferimento in futuro.

1) Leggere le presenti istruzioni. 2) Conservare le presenti istruzioni. 3) Prestare attenzione a tutte le avvertenze. 4) Seguire tutte le istruzioni. 5) Non utilizzare il presente apparato in prossimità dell'acqua. 6) Effettuare la pulizia solamente con un panno asciutto. 7) Non bloccare le aperture per la ventilazione. Installare secondo le istruzioni del produttore. 8) Non installare l'apparecchio in prossimità di fonti di calore quali radiatori, diffusori di aria calda, stufe o altri apparecchi (compresi amplificatori) che producono calore. 9) Evitare che il cavo di alimentazione CA venga calpestato o resti impigliato, in particolare in corrispondenza delle spine, dei contenitori per i cavi e dei punti di uscita dagli apparecchi. 10) Utilizzare solamente accessori specificati dal produttore. 11) Utilizzare solamente con carrelli, supporti, treppiedi, staffe o tavole specificati dal produttore, oppure vendute con l'apparecchio. Se si utilizza un carrello, prestare attenzione durante lo spostamento della combinazione carrello/apparecchio per evitare lesioni provocate dal rovesciamento. 12) Scollegare l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi di tempo. 13) L'assistenza deve essere effettuata solo da personale qualificato. L'assistenza è richiesta se l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio in caso di danneggiamento della spina o del cavo di alimentazione CA, se è stato rovesciato del liquido o sono caduti oggetti all'interno dell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO.

• NON ESPORLO ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.
• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.
• NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

ATTENZIONE!

PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE PER LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE. - NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI. - NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

La presa dovrebbe trovarsi nelle vicinanze del dispositivo ed essere facilmente accessibile.

La presa del cavo di alimentazione dovrebbe rimanere facilmente accessibile.

Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

La marcatura d'identificazione del prodotto si trova sul fondo dell'unità.

Precauzioni per l'ascolto con cuffie o auricolari

• Non eseguire la riproduzione ad alto volume durante l'uso di cuffie o auricolari. Gli esperti sconsigliano di effettuare una riproduzione continuata.
• Se sente un fischio nelle orecchie, abbassare il volume o interrompere l'uso.
• Non utilizzare l'apparecchio durante l'uso di un veicolo a motore. Si potrebbe provocare un incidente; inoltre, questo tipo di utilizzo è illegale in molte zone.
• Prestare molta attenzione o interrompere temporaneamente l'uso dell'apparecchio nelle situazioni potenzialmente a rischio.
• Se le cuffie o gli auricolari in uso sono del tipo che consente di udire i suoni esterni, non alzare il volume al punto da non sentire ciò che accade intorno a sé.
• Un'eccessiva potenza sonora dalle cuffie può provocare perdite dell'udito.

Per evitare danni

Evitare di: - Spruzzare insetticidi infiammabili vicino all'unità. - Fare pressione sullo schermo LCD. - Toccare l'obiettivo ed altre parti del fonorivelatore laser. Non usare l'unità nei luoghi seguenti: - Sabbiosi, come la spiaggia - Sopra cuscini, divani o apparecchi caldi, come gli amplificatori. Non lasciare l'automobile senza ventilazione o esposta alla luce diretta del sole e alle alte temperature.

ATTENZIONE

L'AUTISTA NON DEVE FAR FUNZIONARE IL DISPOSITIVO O GUARDARE FILM MENTRE SI TROVA ALLA GUIDA.

Una di queste operazioni potrebbe distrarre l'autista e provocare un incidente, il che avrebbe come risultato ferite gravi o danni.

Non tenere l'unità in grembo per un lungo periodo di tempo usandola. Essa può diventare molto calda e causare bruciature.

Batterie

1 Batteria (Batteria agli ioni di litio)

• Usare questa unità per ricaricare la batteria.
• Non usare la batteria con apparecchi diversi dal lettore specificato. Non usare il lettore all'aperto se piove o nevica. (La batteria non è a prova d'acqua.)
• Fare attenzione che sui terminali non finiscano sporco, sabbia, liquidi o altre sostanze estranee.
• Non toccare i terminali (+ e -) della spina con oggetti metallici.
• Non smontare, modificare, riscaldare o gettare la batteria nel fuoco. Non riscaldare o esporre a fiamme.
• Non lasciare la batteria in un'auto esposta alla luce solare diretta a lungo con porte e finestre chiuse.
• Non conservare la batteria dove la temperatura supera i 60°C.

2 Batteria a bottone (Batteria al litio)

• Inserire la batteria con le polarità allineate correttamente.
• Non toccare i terminali (+ e -) con oggetti metallici.
• Non smontare, modificare, riscaldare o gettare la batteria nel fuoco.
• Tenere la batteria fuori dalla portata dei bambini.

Se dell'acido viene a contatto con le mani o i vestiti, lavarlo via completamente con acqua.

Se dell'acido dovesse finire negli occhi, non strofinare mai gli occhi.

Sciacquare completamente gli occhi con acqua e rivolgersi a un medico.

3 Modo di disfarsi delle batterie

Tenere presente e osservare le norme locali prima di disfarsi delle batterie.

Informazioni sulla batteria ricaricabile

La batteria è stata studiata per essere riciclata.

Si prega di attenersi alle normative locali in materia di riciclaggio.

Alimentatore c.a.

L'alimentatore c.a. funziona con la corrente alternata da 100 V a 240 V.

Tuttavia,

• procurarsi un adattatore appropriato se la spina non entra nella presa di corrente.

Avvertenza

Rischio di fuoco, esplosione e bruciature. Non smontare.

Non riscaldare le pile a temperature superiori a quelle

indicate e non incenerirle.

Pila tipo bottone: 100 °C

Pacco pila: 60 °C

PRECAUZIONE

Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie dello stesso tipo o di tipo equivalente consigliate dal produttore. Per lo smaltimento delle batterie usate attenersi alle istruzioni del produttore.

Attenzione

Tenere la batteria del tipo a bottone fuori della portata dei bambini. Non mettere mai in bocca la batteria del tipo a bottone. Se viene ingerita, rivolgersi a un medico.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove

verranno accettati gratuitamente.

In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuisce a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Sommario

Avvio rapido

Precauzioni. 2

Accessori 3

Operazioni preliminari

1 Collegamento della batteria 4

2 Ricarica della batteria 4

3 Il telecomando 4

4 Regolazione dell'angolo dello schermo LCD 4

Dischi utilizzabili 5

Riproduzione

Riproduzione di dischi 6

Funzioni utili 7

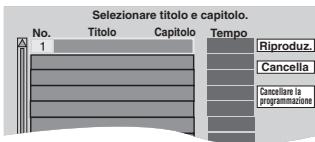

Riproduzione programmata/casuale 7

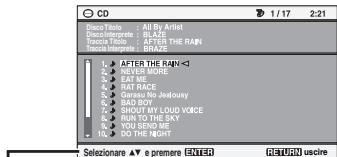

Riproduzione di CD servendosi di menu 7

Riproduzione dei programmi/manifesto 8

Riproduzione dei dischi HighMATTM 8

Riproduzione di WMA/MP3, JPEG e MPEG4/DivX 8

Informazioni sul DivX VOD contenuto 9

Informazioni sulla DivX visualizzazione dei sottotitoli 9

Suggerimenti per la realizzazione di dischi di dati 9

Impostazioni

Utilizzo dei menu su schermo 10

Modifica delle impostazioni del lettore 13

Da usare in diverse situazioni

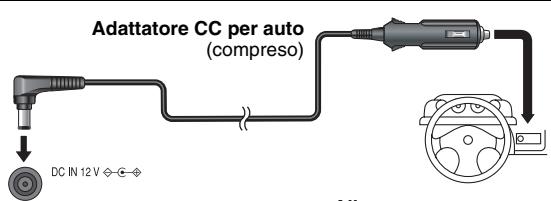

Utilizzo in auto 14

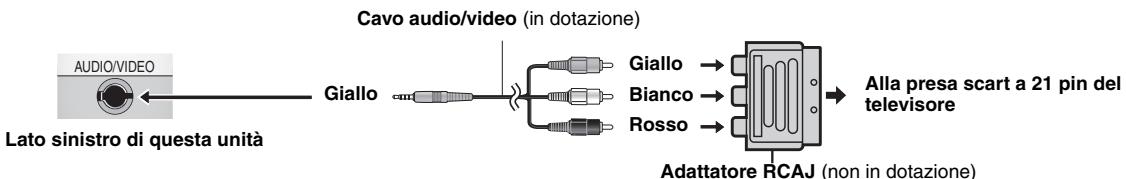

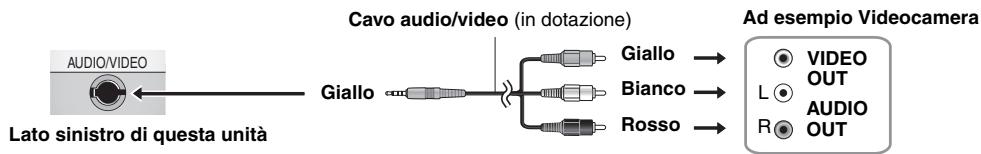

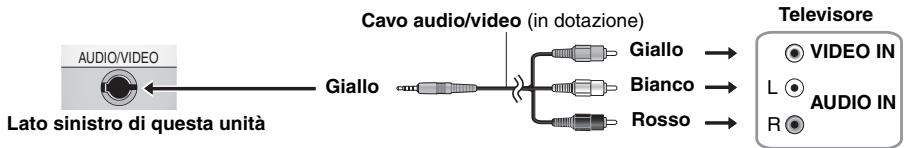

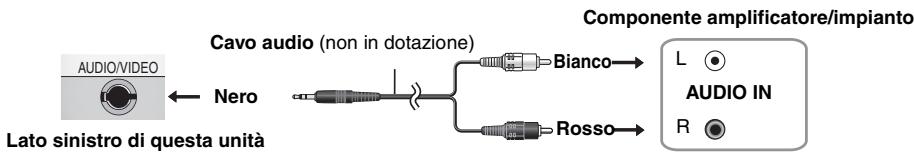

Utilizzo di questa unità con altri dispositivi 16

Riferimento

Manutenzione 17

Specifiche tecniche 17

Guida alla risoluzione dei problemi 18

Domande frequenti 19

Indice....... Pagina interna della quarta di copertina

Accessori

Utilizzare i numeri indicati fra parentesi quando si chiedono pezzi di ricambio.

(I numeri dei prodotti sono stati corretti nel mese di dicembre 2007. Possono essere soggetti a modifiche.)

1 Cavo audio/video 1 Adattatore CA 1 Cavo di alimentazione CA

• Da utilizzare unicamente con questo dispositivo. Non utilizzarlo con altri dispositivi.

Non utilizzare inoltre cavi per altri dispositivi con questa unità.

1 Adattatore CC per auto 1 Kit di montaggio su poggiatesta 1 Pacco pile ricaricabile

	Inclusi	Opzionale
DVD-LS86	CGR-H712	CGR-H701
DVD-LS83	CGR-H711	CGR-H712

A seconda del pacco pile, il tempo di riproduzione potrebbe variare. [→ 5, Tempi approssimativi di ricarica e riproduzione (Ore)] DVD-LS83 CGR-H711 non è disponibile come optional. Quando si acquista un pezzo di ricambio, richiedere una delle batterie optionali indicate.

1 Telecomando (N2QAHC000021) DVD-LS86 1 Pila tipo bottone per il telecomando DVD-LS86 (per la sostituzione, consultare pagina 4) 1 Cavo per iPod DVD-LS86 1 Adattatore presa DVD-LS86

Operazioni preliminari

1 Collegamento della batteria

(Con l'unità spenta)

Le illustrazioni indicate si riferiscono al modello CGR-H712; tuttavia le operazioni per il modello CGR-H711 (compreso con DVD-LS83) o CGR-H701 (opzionale) sono le stesse.

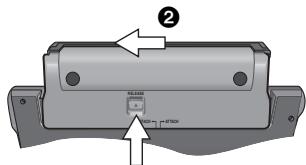

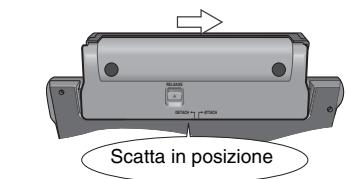

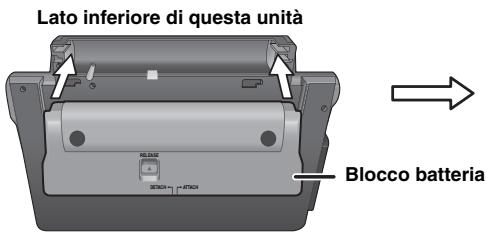

Rimozione

• Spegnere l'unità prima di scollegare il blocco batteria.

Verificare che sia fissato in modo saldo.

1 Tenere premuto

Se l'unità non viene utilizzata per lunghi periodi

• Togliere il pacco batterie (vedi sopra). (Anche quando il dispositivo è spento, al suo interno c'è ancora un po' di energia, e ciò potrebbe causare dei malfunzionamenti.)
• Ricaricare la batteria per il successivo utilizzo.

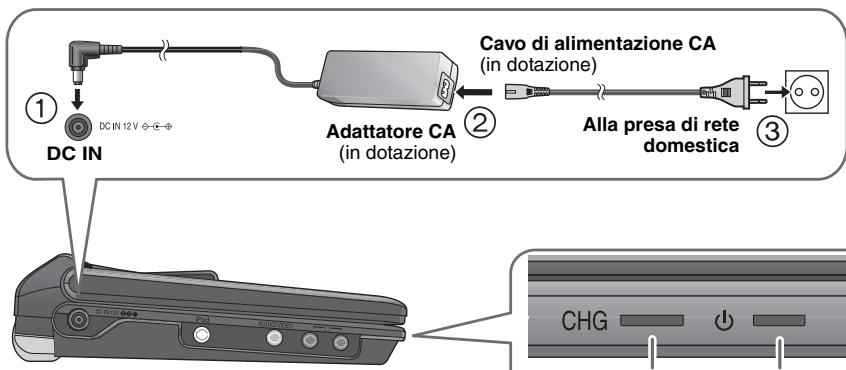

Ricarica della batteria

La batteria non è carica al momento dell'acquisto. Caricare prima dell'utilizzo.

L'unità si trova nella condizione di attesa (l'indicatore [ɔ] si accende) quando si collega il cavo di alimentazione. Il circuito primario è sempre "sotto tensione" per tutto il tempo che l'adattatore c.a. rimane collegato alla presa di corrente.

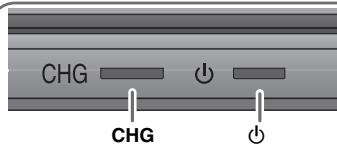

Per risparmiare energia

Questa unità consuma 0,4 W di potenza anche quando è spenta. Se l'unità non viene utilizzata per molto tempo, scollegare il cavo di alimentazione CA dalla presa di rete domestica.

• L'unità può essere utilizzata senza ricarica se viene collegata mediante l'adattatore CA e il cavo di alimentazione CA.
• È inoltre possibile servirsi dell'unità senza caricarla ma collegandola all'adattatore da auto CC. (vedi 15, Collegamento dell'adattatore CC per auto in dotazione)

Iniziato

[O]

[CHG] si accende

Terminato

→ si accende*

si spegne

*Solo quando ricaricato con l'unità spenta.

indicatore

Quando l'unità è collegata alla presa di alimentazione, l'indicatore si accende in modalità standby e si spegne quando l'unità viene accesa.

Tempo di ricarica:

→ 5 Tempi approssimativi di ricarica e riproduzione (Ore)

Al termine, scollegare l'adattatore CA e il cavo di alimentazione CA.

Il telecomando DVD-LS86

Inserire la batteria a pastiglia (in dotazione)

Far scorrere (①), quindi tirare (②).

+ rivolto verso l'alto Batteria al litio: CR2025

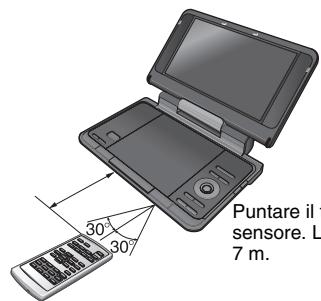

Portata

Puntare il telecomando verso il sensore. La portata massima è 7 m.

Regolazione dell'angolo dello schermo LCD

Aprire lo schermo LCD

Standard

Libero

Far scorrere

Compatto

• Durante lo spostamento dell'unità: Chiudere lo schermo LCD. Non sorreggere l'unità per lo schermo LCD.
• Le funzioni azionate da pulsanti sull'unità non funzionano a LCD chiuso.

Tempi approssimativi di ricarica e riproduzione (Ore)

Blocco batteria	Ricarica (con l'unità spenta) (a 20 °C)	Riproduzione (a temperatura ambiente servendosi di cuffie)
		Livello di luminosità LCD			LCD spento
		-5	0	5
CGR-H711*1	4	6	3,5	2,5	8
CGR-H712*2	7	13	7	5	16
CGR-H701 (opzionale)	4	5,5	3	2	7

¹¹ in dotazione DVD-LS83 (non disponibile come optional) ² in dotazione DVD-LS86 - I tempi indicati a sinistra possono cambiare a seconda dell'uso. - Per cancellare la luminosità dello schermo LCD (→ 7, Quando si sceglie "USER MODE").

Controllo della carica rimanente della batteria

Quando il dispositivo è acceso (→ 6) e alimentato dal pacco batterie

Premere [DISPLAY] per controllare lo schermo LCD (viene acceso per alcuni secondi).

(schermo)

(lampeggia)

Ricarica

Viene visualizzato automaticamente quando restano solo pochi minuti di carica.

Dischi utilizzabili

Dischi commerciali

DiscoLogo	Indicato nelle presentiistruzioni da	Commenti
DVD-VideoDVDVIDEOVIDEO	DVD-V	Dischi con musica e film di alta qualità
Video CDCOMPACT DISC COMPACT DIGITALVIDEO	VCD	Dischi musicali con videoComprehendo SVCD (Conformiallo standard IEC62107)
CDCOMPACT DISC COMPACT DIGITAL AUDIO DIGITAL AUDIO TEXT	CD	Dischi musicali

Dischi non utilizzabili

Blu-ray, HD DVD, dischi registrati con il formato AVCHD, DVD-Audio, Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM che non possono essere estratti dai loro alloggiamenti, 2,6-GB e 5,2-GB DVD-RAM e "Chaoji VCD" disponibili sul mercato compresi CVD, DVCD e SVCD non conformi a IEC62107.

Disco registrato (O: Disponibile —: Non disponibile)

DiscoLogo	Registrato su un Registraratore DVD, eccetera.		Registrati su un personal computer, ecc.					È necessario finalizzare*4
	DVD-VR*2	DVD-VI*3	WMA	MP3	JPEG	MPEG4	DivX
DVD-RAM	O	—	—	O	O	O	O	Non necessaria
DVD-RAM R RAM 4.7	O	O	—	O	O	O	O	Necessaria
DVD-R/RW	O	O	—	O	O	O	O	Necessaria
DVD-R DL	O	O	—	—	—	—	—	Necessaria
DVD-R DL	—	O	—	—	—	—	—	Necessaria
+R/+RW	—	(O)	—	—	—	—	—	Necessaria
+R DL	—	(O)	—	—	—	—	—	Necessaria
CD-R/RW*1	—	—	O	O	O	O	O	Necessaria*5

In alcuni siti potrebbe non essere possibile produrre tutti i tipi di dischi indicati a seconda del tipo di disco, delle condizioni della registrazione, del metodo di registrazione e della modalità di creazione dei file (→9, Suggerimenti per la realizzazione di dischi di dati). 1 Questa unità è in grado di riprodurre CD-R/RW registrati con il formato CD-DA o il formato Video CD. (WMA MP3 JPEG Questa unità riproduce anche dischi HighMAT). *2 Dischi registrati su Registratori DVD, videocamere DVD, eccetera, che si servono della Versione 1.1 del Formato di Registrazione Video (standard unificato di registrazione video). Per i DVD-R DL: Dischi registrati su Registratori DVD, videocamere DVD, eccetera, che si servono della Versione 1.2 del Formato di Registrazione Video (standard unificato di registrazione video). *3 Dischi registrati su Registratori DVD, videocamere DVD, eccetera, che si servono del formato DVD-Video. Per +R / +RW e +R DL: Dischi registrati servendosi di un formato diverso rispetto a quello DVD-Video; alcune funzioni non possono essere utilizzate. 4 Un processo che consente la riproduzione sui dispositivi compatibili. Per riprodurre un disco che l'unità visualizza "Necessaria", come prima cosa il disco deve essere finalizzato sul dispositivo con il quale è stato registrato. *5 È inoltre possibile chiudere la sessione.

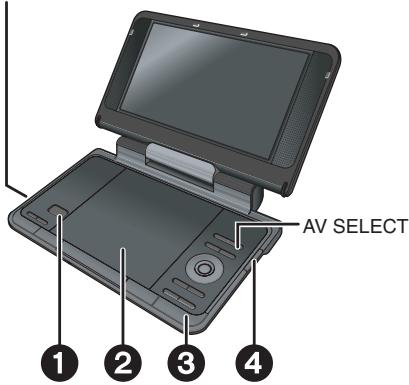

Riproduzione di dischi

Uscita cuffie [O] Mini jack stereo da φ3,5 mm

Aprire il coperchio.

Inserire un disco e chiudere il coperchio.

• Caricare dischi a doppia facciata in modo che l'indicazione del lato che si desidera riprodurre sia rivolta verso l'alto. DVD-RAM: Rimuovere i dischi dalle cartucce prima dell'uso.
• La riproduzione di alcuni dischi inizia automaticamente quando l'unità è accesa.

Tenere premuto.

L'unità si accende e inizia la riproduzione. - Quando viene visualizzato "AUX" o "iPod" (DVD-LS86) premere [AV SELECT] per selezionare "DISC". (→16, Visione di video da altri apparecchi, Per apprezzare la musica con iPod)

Regolare il volume.

Se si utilizzano le cuffie, abbassare il volume prima del collegamento.

• Per modificare la lingua sul display → 13, Lingua del menu
• Per riprodurre audio (MP3), immagini (JPEG) o video (MPEG4 DivX) su DVD-RAM con titoli registrati (DVD-VR), selezionare "Riproduz. disco" (→ 12, Altri Menu). Se la produzione non è in corso, il dispositivo si spegne automaticamente dopo 15 minuti (circa 5 minuti quando si utilizza il pacco batterie).
• È possibile che il numero totale dei titoli sui dischi +R/+RW non venga visualizzato correttamente.
• In caso di difficoltà, fare riferimento alla guida per la risoluzione dei problemi (→ 18).

Nota

I DISCHI CONTINUANO A GIRARE MENTRE VENGONO

VISUALIZZATI I MENU. Premere [■ -OFF] al termine per

conservare in modo corretto il motore dell'unità.

Funzionamento dell'unità principale

ON	Accensione dell'unità/ riproduzione	Quando l'unità è spenta: Tenere premuto per accendere l'unità e avviare la riproduzione. Quando l'unità èccessa: Premere per avviare la riproduzione.
II	Pausa	Premere [▶ ON] per riavviare la riproduzione.
OFF	Stop	La posizione viene memorizzata quando sullo scherno viene visualizzato "Premere PLAY per ripristinare la riproduzione". • Premere [▶ ON] per riprendere la riproduzione. (Riprendere la riproduzione) Aprire il coperchio del disco o premendo [■-OFF] nelle sullo schermo appara la dicitura "Premere PLAY per ripristinare la riproduzione" cancella la posizione memorizzata.
	Spegnimento dell'unità	Premere e tenere premuto fino a che appara la visualizzazione "OFF".
14 14 14	Salto	Premere [↓,▶]. DVD-VR Pòùanche saltare i marcatori.
	Ricerca	Tenere premuto [↓,▶] (fino a 5 passi). Premere [▶ ON] per riprendere la riproduzione normale.
	Riproduzione al rallentatore	DVD-VR DVD-V VCD Tenere premuto [↓,▶] (fino a 5 passi) nel modo pausa. Premere [▶ ON] per riprendere la riproduzione normale. VCD Solo [▶]
TOP MENU	Menu principale	DVD-V
	Riproduzione di programmi	DVD-VR (→8)
	Menu Riproduzione	WMA MP3 JPEG MPEG4 DivX (→8)
MENU	Menu	DVD-V
	Riproduzione di elenchidi di riproduzione	DVD-VR (→8)
	Menu Navigazione	WMA MP3 JPEG MPEG4 DivX (→8)
RETURN	Ritorno	Ritorna alla schermata precedente. VCD (conCONTROLLA RIPRODuzione) Ritorna al menu.

Funzioni del telecomando

Uso dei menu	Premere [▲▼◆] per selezione una voce, quando premere [ENTER] per confermare.
Sezione numero	VCD (con controllo della riproduzione) ① Con il menu disco visualizzato, premere [DISPLAY] per visualizzare i menu su scherno. ② Premere [▲▼] per selezioniare "Sezione numero". ③ Premere [▼] poi [▲▼] per inserire il numero. · Tenere premuto [▲▼] per modificare più velocamente l'impostazione. ④ Premere [ENTER].
Fotografia per fotogramma	DVD-VR DVD-V VCD Nel modo pausa, premere [▲◆]. VCD Solo [◆]
Spostamento tra gruppi	WMA MP3 JPEG MPEG4 DivX Premere [▲▼]. · Non funzioni se è in pausa.

	Accende/spegne l'unità	Non è possibile accendere il dispositivo con il telecomando se l'unità funziona grazie al pacco pile.
PLAY	Play	Premere per avviare la riproduzione.
STOP	Stop	Premere per interrompere la riproduzione.Premere [▷] (PLAY) per riprendere la riproduzione.Per cancellare la posizione memorizzata → rimasta, Riprendere la riproduzione
	Salto	Premere [◁▷,▷].DVD-VR Puòanche saltare i marcatori.
	Cerca	Premere [◁▷,▷] (fino a 5 fasi).Premere [▷] (PLAY) per tornare alla riproduzione normale.
	Riproduzione lenta	DVD-VR DVD-V VCDPremere [◁▷,▷] (fino a 5 fasi)...mente è in pausa.Premere [▷] (PLAY) per tornare alla riproduzione normale.VCD [▷] solo
1 2 34 5 6 7 8 9 0	Inserire numero	DVD-VR DVD-V VCD CDad esempio per selezionare 12: [≥10] → [1] → [2]WMA MP3 JPEG MPEG4 DivXad esempio per selezionare 123: [1] → [2] → [3] → [ENTER]

Funzioni utili

Selezione dell'aspetto delle immagini 4:3 sullo schermo LCD

LCD-SIZE

Premere per modificare.

MONITOR NORMALE:

MONITOR FULL:

MONITOR OFF:

Normale

Allungata in orizzontale

Nessuna immagine

• Se non si utilizza lo schermo LCD dell'unità,

selezionare "MONITOR OFF" per risparmiare energia.

(L'indicatore [L] lampeggia)

• Lo schermo LCD si spegne automaticamente se viene

chiuso.

Selezione della qualità dell'immagine su LCD

BRIGHT-

DAYLIGHT:

MOONLIGHT:

USER MODE:

Visualizza l'immagine

leggermente più luminosa.

Visualizza l'immagine

leggermente più scura.

→ di seguito

Premere per

modificare.

Quando si sceglie "USER MODE"

Premere [▲▼] per selezionare la voce e [▲▶] per cancellare l'impostazione.

BRIGHT: Regola la luminosità dell'immagine (da -5 a 5)

COLOUR: Regola la tonalità del colore

dell'immagine.

(da -5 a 5)

• Per uscire alla schermata: Premere [RETURN].

Visualizza la modalità di riproduzione attuale (Quick OSD)

Base

DISPLAY

Premere due volte.

Ad esempio DVD-V

Traccia in corso di riproduzione

Tempo trascorso

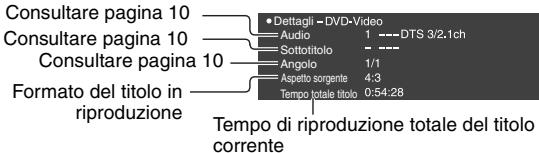

Dettagli

DISPLAY

Premere tre volte.

Ad esempio DVD-V

• MPEG4 DivX In forma di ricerca non vengono visualizzate le informazioni video e audio.
• Per uscire alla schermata: Premere [RETURN].

Ripetizione della riproduzione

(Solo quando può essere visualizzato il tempo di riproduzione trascorso. UPEC: è possibile servirsi anche se non viene visualizzato il tempo trascorso.)

DVD-LS86

Selezionare "Ripetere" in Menu Riproduzione (→ 11)

DVD-LS83

Nel corso della

riproduzione,

premere diverse volte per selezionare il contenuto da ripetere.

Riproduzione programmata/casuale

DVD-LS86 (Solo telecomando) Eccetto DVD-VR

Durante l'arresto

Premere per modificare.

Riproduzione

programmata

Non attivo (Riproduzione normale)

Lettura casuale

• Disabilitare la modalità di riproduzione HighMAT per utilizzare la riproduzione casuale e programmata.

Selezionare "Riproduz. disco dati" in Altri Menu (→ 12) .

Programma di riproduzione (fino a 32 voci)

Ad esempio DVD-V

1

Premere selezionare

elemento (→ 6 , Inserire numero).

2

Ripetere il passo per programmare altri elementi.

Selezione di tutti gli elementi (sul disco o nel titolo o nel gruppo)

Premere [ENTER] e [ ] per selezionare "ALL", quindi premere nuovamente [ENTER] per registrare.

Modifica del programma

Premere [ ] per selezionare un elemento.

Per modificare un elemento, ripetere il passo 1.

• Per cancellare una voce, premere [CANCEL] (o selezionare

"Cancella" e premere [ENTER]).

Cancellazione dell'intero programma

Selezionare "Cancellare la programmazione" e premere [ENTER].

L'intero programma viene anche cancellato quando il dispositivo viene spento, quando viene aperto l'alloggiamento del disco o quando la sorgente in entrata viene modificata con [AV SELECT].

Riproduzione casuale

Ad esempio DVD-V

1

DVD-V

WMA

MP3

JPe

MPB

EG4

Premere per

Selezionare un gruppo o un titolo

Per uscire dal programma o alla modalità casuale

Premere più volte [PLAYMODE] quando la riproduzione è interrotta.

Riproduzione di CD servendosi di menu

CD

I titoli appaiono con la riproduzione del CD text.

1

MENU Esempio di testo CD

Premere [DISPLAY] per passare tra i messaggi di guida e l'indicatore di stato della riproduzione.

2

• Per uscire alla schermata: Premere [RETURN].

appaiono con la riproduzione del CD text.

Riproduzione dei programmi/playlist

DVD-VR

• I titoli verranno visualizzati solo se sono stati inseriti.
• Non è possibile modificare le playlist e i titoli.

1 Per riprodurre i programmi:

• Solo se il disco contiene un elenco di riproduzione.

TOP MENU

MENU

2

Premere [▲▼] per selezionare il programma o l'elenco di riproduzione, quindi premere [ENTER].

• DVD-LS86 È inoltre possibile utilizzare il tastierino numerico del telecomando (→ 6, Inserire numero).
• Premere [▶] per visualizzare i contenuti del programma (solo se il programma è in fase di riproduzione).
• Per uscire alla schermata: Premere [RETURN].

Riproduzione dei dischi HighMAT™

WMA MP3 JPEG

Quando viene visualizzato il menu

Premere [▲▼▶] per selezionare le voci e premere [ENTER].

Menu:

Porta al menu successivo che presenta le playlist o a un altro menu.

Lista ripr.:

Inizia la riproduzione.

• Per tornare alla schermata del menu, premere [TOP MENU] o premere [RETURN] diverse volte.
• Per modificare lo sfondo del menu, premere [DISPLAY]. Lo sfondo cambia e viene utilizzato quello registrato sul disco.
• Per visualizzare/uscire dalla schermata: premere [TOP MENU].

Selezionare dall'elenco

1. Premere [MENU].
2. Premere [4] quindi [▲▼] per passare da "Lista ripr.", "Gruppo" alla lista "Contenuto".
3. Premere [▶] poi [▲▼] per selezionare una voce e premere [ENTER].

• Per uscire dalla schermata: premere [MENU].

Riproduzione di WMA/MP3, JPEG e MPEG4/DivX

WMA MP3 JPEG MPEG4 DivX

RQT9097

Selezionare "Riproduz. disco dati" (→ 12 Altri Menu) nei seguenti casi: - Per riproduzione di dischi HIGHMAT senza utilizzare la funzione HIGHMAT - Per riprodurre audio (MP3), immagini (JPEG) o video (MPEG4 DivX) su DVD-RAM con titoli registrati (DVD-VR) - Per tornare alla riproduzione di titoli (DVD-VR), selezionare "Riproduzione DVD-VR" in "Altri Menu" (→ 12).

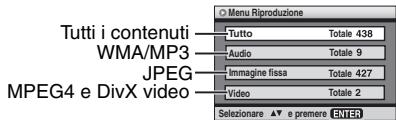

Riproduzione delle voci in ordine (Menu Riproduzione)

Mentre il menu è visualizzato, premere [▲▼] per selezionare "Tutto", "Audio", "Immagine fissa" o "Video" e premere [ENTER]. - Per visualizzare/uscire dalla schermata: premere [TOP MENU].

Riproduzione della voce selezionata (Menu Navigazione)

1 2

Premere una volta.

MENU

Premere [▲▼▲▶] per selezionare il gruppo e premere [ENTER].

Per riprodurre nell'ordine i contenuti del gruppo: premere [ENTER]. - Per avviare la riproduzione dall'elemento selezionato: premere [▲▼] per selezionare e premere [ENTER].

Numero del gruppo e dell'elemento in corso di riproduzione

:JPEG WMA/MP3 MPEG4 e DivX video

Gruppo Contenuto

Numero attualmente selezionato

• Per ascoltare file WMA/MP3 quando si visualizza un'immagine JPEG sullo schermo, selezionare prima un file JPEG, poi selezionare il file WMA/MP3. (Non effettuare la selezione nell'ordine inverso.)
• Per uscire dalla schermata: premere [MENU].

Utilizzo dei menu secondari

Mentre è visualizzato il menu di navigazione (→ vedere sopra).

1 Premere [DISPLAY]. 2 Premere [▲▼] per selezionare il menu secondario, quindi premere [ENTER].

Menu secondario

✓Multicanale	Gruppi e contentuti
Lista scena	Solo contentuti
Struttura	Solo gruppi
Miniatura	Anteprime JPEG
Gruppo successivo	Passa al gruppo successivo
Gruppo precedente	Torna al gruppo precedente
✓Tutto	Tutti i contentuti
Audio	Solo WMA/MP3
Immagine fissa	Solo JPEG
Video	MPEG4 e DivX solo video
✓Guida	Per passare tra i messaggi di guida e l'indicatore
Trova	di stato della riproduzione
	Per cercare per gruppo o contento del titolo (→ cfr di seguito)

Cercare per gruppo o contenuto del titolo

Premere [▲▼] per evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

1 Selezionare "Trova" e premere

[ENTER]. (→ vedere supra, Utilizzo dei menu secondari)

2 Premere [▲▼] per selezionare un carattere, quindi premere [ENTER].

Ripetere il procedimento per immettere un altro carattere. Vengono ricercate anche le lettere minuscole. - Tenere premuto [1, 2] per passare tra A, E, I, O e U. Premere [per cancellare un carattere. Cancellare l'asterisco (*) per cercare i titoli che cominciano con quel carattere.

3 Premere [▶] per selezionare "Trova" e premere [ENTER]. Appare la schermata con i risultati della ricerca. 4 Premere [▲▼] per selezionare il gruppo o il contenuto e premere [ENTER].

Informazioni sul contenuto DivX VOD

I contenuti DivX Video-on-Demand (VOD) sono criptati per la protezione dei diritti d'autore. Per produrre il contenuto DivX VOD di questa unità è come prima cosa necessario registrare l'unità stessa.

Seguire le istruzioni on-line per acquistare contenuti DivX VOD quando inserire il codice di registrazione dell'unità e procedere con la registrazione. Per maggiori informazioni su DivX VOD, visitare il sito www.divx.com/vod.

Visualizza il codice di registrazione dell'unità

(→ 13, Registrazione DivX)

8 caratteri alfanumerici

• Consigliamo di annotare questo codice per poterlo utilizzare in futuro.
• Dopo aver riprodotto per la prima volta contenuti DivX VOD, viene visualizzato un nuovo codice di registrazione in "Registrazione DivX". Non utilizzare questo codice per acquistare contenuti DivX VOD. Se viene utilizzato quel codice per acquistare contenuti DivX VOD e poi vengono riprodotti contenuti sull'unità, non sarà più possibile riprodurre contenuti acquistati utilizzando il codice precedente.
• Se vengono acquistati contenuti DivX VOD servendosi di un codice di registrazione diverso da quello dell'unità, non sarà possibile riprodurre questi contenuti. (Viene visualizzato "Errore di autorizzazione".)

Informazioni sui contenuti DivX che possono essere riprodotti un certo numero di volte

Alcuni contenuti DivX VOD possono essere riprodotti solo un dato numero di volte. Quando vengono riprodotti questi contenuti, viene visualizzato il numero di riproduzioni rimanenti. Non è possibile riprodurre questi contenuti quando il numero di riproduzioni rimanenti è zero. (Viene visualizzato "Noleggio scaduto".) Quando vengono riprodotti questi contenuti,

• il numero di riproduzioni rimanenti diminuisce di uno se
• l'unità viene spenta o viene visualizzato il menu "Impostazioni".
• premere [■] due volte. - premere [i<,>o[>DVD-LS86 telecomando) ecc. e arrivare ad altri contenuti.

Informazioni sulla visualizzazione dei sottotitoli DivX

Con questa unità è possibile visualizzare i sottotitoli registrati DivX sul disco video. Questa funzione non ha alcuna relazione con i sottotitoli di cui nelle specifiche standard DivX e non ha nessuno standard chiaro. A seconda dei metodi utilizzati per la creazione del file, le seguenti funzioni potrebbero non essere operative.

Visualizzazione del testo dei sottotitoli (→ 10 Sottotitolo)

• I file video DivX che non riportano la dicitura "Text" non contengono il testo dei sottotitoli. I sottotitoli non possono essere visualizzati.
• Se i sottotitoli non vengono visualizzati correttamente, provare a modificare le impostazioni della lingua (→ 13, Testo sottotitolo).

Tipologie di file di testo per sottotitoli che possono essere visualizzate

I sottotitoli conformi a questi requisiti possono essere visualizzati sul dispositivo. - Formato file: MicroDVD, SubRip, o TMPlayer - Estensione file: ".SRT", ".srt", ".SUB", ".sub", ".TXT", o ".txt" - Nome file: Non deve superare i 44 caratteri esclusa l'estensione del file. - Il file video DivX e i file di testo per i sottotitoli si trovano nella stessa cartella, e i nomi dei file sono gli stessi, tranne che per l'estensione. - Se nella stessa cartella c'è più di un file sottotitoli, i file vengono visualizzati secondo il seguente ordine di priorità: ".srt", ".sub", ".txt".

Limitazioni del dispositivo

• Nelle seguenti situazioni i sottotitoli non vengono visualizzati come sono stati registrati. Inoltre, a seconda dei metodi utilizzati per la creazione del file o dello stato della registrazione, potrebbero essere visualizzate solo parti dei sottotitoli, oppure i sottotitoli potrebbero non essere visualizzati del tutto.

Quando nel testo dei sottotitoli sono compresi caratteri speciali.

• Quando le dimensioni del file superano i 256 KB.
• Quando nei dati dei sottotitoli sono compresi caratteri di un particolare stile. I codici che indicano lo stile del carattere all'interno dei file vengono visualizzati come caratteri del sottotitolo.
• Quando esistono dei dati all'interno dei dati dei sottotitoli con un tipo diverso.
• Se il nome del file video DivX non viene visualizzato correttamente sullo schermo (il nome del file viene visualizzato come “_”), il testo dei sottotitoli potrebbe non essere visualizzato correttamente.
• Il testo dei sottotitoli non viene visualizzato quando sono in corso operazioni come ad esempio ricerca, Time Slip o altre simili. I sottotitoli non possono essere visualizzati quando sono attivi menu OSD rapidi, Menu su schermo, Menu di navigazione e altre schermate simili.

Suggerimenti per la realizzazione di dischi di dati

Formato: WMA

Disco: CD-R/RW

Estensione: “.WMA”, “.wma”

Riferimento:

• Rapporto di compressione compatibile: fra 48 kbps e 320 kbps. Non è possibile riprodurre file WMA protetti da copia.
• Questa unità non è compatibile con i file Multiple Bit Rate (MBR: un file che contiene lo stesso contenuto codificato a diversi bit rate).

Formato: MP3

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".MP3", ".mp3"

Riferimento:

• Frequenza di campionamento: DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 e 48 kHz; CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz
• Rapporto di compressione compatibile: fra 32 kbps e 320 kbps
• Questa unità non è compatibile con i tag ID3.

Formato: JPEG

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".JPG", ".jpg", ".JPEG", ".jpeg"

Riferimento:

• I file JPEG realizzati con una fotocamera digitale conformi alla versione DCF (Design rule for Camera File system) Standard 1.0 vengono visualizzati.
• I file che sono stati alterati, modificati o salvati con software di editing immagini tramite computer potrebbero non venire visualizzati.
• Questa unità non può riprodurre immagini in movimento, MOTION JPEG e altri formati che differiscano dal formato JPEG (ad esempio TIFF) o riprodurre immagini con audio incorporato.

Formato: MPEG4

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".ASF", ".asf"

Riferimento:

• Con questa unità è possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (profilo simple) video/audio system G.726] registrati con Panasonic multi fotocamera SD o registratori DVD.
• La data di registrazione potrebbe non corrispondere alla data attuale.

Formato: DivX

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Estensione: ".DIVX", ".divx", ".AVI", ".avi"

Riferimento:

• Riproduce tutte le versioni di DivX video (compreso DivX® 6) [Sistema video DivX /MP3, Dolby Digital o Sistema audio MPEG] con riproduzione standard dei file multimediali DivX®.

Funzioni aggiunte con DivX Ultra non supportate. DivX file di dimensioni superiori ai 2GB o non dotati di indice potrebbero non essere riprodotti correttamente su questa unità. - Questa unità supporta tutte le risoluzioni fino a un massimo di 720×480 (NTSC)/720×576 (PAL). - È possibile selezionare sino a 8 tipi di audio e sottotitoli su questa unità.

• Se i gruppi fossero creati lontani dalla cartella principale come "002 group" nella illustrazione qui sotto, l'ottavo e i successivi vengono visualizzati sulla stessa linea verticale nella schermata del menu.
• Ci possono essere delle differenze nell'ordine di visualizzazione sulla schermata del menu e in quella del computer.
• Questa unità non può riprodurre i file registrati utilizzando la scrittura a pacchetti.

Nominare cartelle e file su dischi dati

(In qualsiasi dispositivo i file vengono trattati come contenuti e le cartelle come gruppi.)

In fase di registrazione stabilire i nomi delle cartelle e dei file. Questa operazione andrebbe fatta con numeri che hanno lo stesso numero di cifre, e andrebbe fatta nell'ordine con il quale si vuole riprodurli (talvolta potrebbe non funzionare).

DVD-RAM

• Il disco deve essere conforme a UDF 2.0.

DVD-R/RW

• Il disco deve essere conforme al Formato Universale del Disco (UDF 1.02/ISO9660).
• Questa unità non è compatibile con il tipo multi-sessione. Viene riprodotta solo la sessione di default.

CD-R/RW

• I dischi devono essere conformi al ISO9660 livello 1 o 2 (tranne che per i formati estesi)
• Questa unità è compatibile con la modalità multi-sessione ma se ci sono molte sessioni è necessario attendere più a lungo l'inizio della riproduzione. Limitare al minimo il numero delle sessioni per evitare il presentarsi di questo problema.

Utilizzo dei menu su schermo

1

Premere una volta.

ad esempio

Menu
Titolo	1/7
Capitolo	1/3
Tempo	0:01:08
Audio	1
Sottitolato	No
Angolò	1/1
Altre impostazioni

2

① Premere [Δ∇] per selezionare il menu. ② Premere [ENTER] per passare al menu successivo e [Δ∇] per selezionare la voce. ③ Premere [ENTER] per confermare. Ripetere i passaggi se necessario. - Gli elementi visualizzati variano in base al tipo di software. - Alcune voci possono essere modificate premendo [▷], invece di [ENTER]. - Alcune funzioni sono attive solo durante la riproduzione. - Premere [←] per tornare al menu precedente. Qualora ciò non fosse possibile, uscire dalla schermata (→ di seguito) e ripetere i passaggi sopraindicati per tornare al menu precedente. DVD-LS86 Ci sono voci che è possibile selezionare usando i tasti numerati [ENTER] sul telecomando. - Per uscire dalla schermata: Premere [RETURN].

Menu principale

Programma, Gruppo, Titolo Capitolo, Traccia, Lista ripr. Contenu	Per"iniziare da un elemento specifico •Premere [▲▼]per effettuire la selezione, quando premere [ENTER]. •Tenere premuto [▲▼]per modificare più velocamente l'impostazione.
Tempo	Per inuminare o diminuire (Time Slip solo per la riproduzione) DVD-VR DVD-V (Tranne +R/+RW) DivX 1. Premere [ENTER] due volte per visualizzare l'indicatore di Time Slip. 2. Premere [▲▼]per selezione il tempo, quando premere [ENTER]. •Tenere premuto [▲▼]per modificare più velocamente l'impostazione. Per cancellare la visualizzazione del tempo restante/trascorso
Video	Per visualizzato il numero di pixel DivX vieneanche visualizzata fps (frame per secondo).
Audio	Per modificare l'audio (film) •DVD-LS86 Questo menu vieneanche visualizzato premendo [AUDIO] sul telecomando. •DVD-VR DivX È possibile selezionare "L", "R" o "L R". •E possibile selezionare "L", "R", "L R" o "L + R". •VCD •E possibile selezionare "L", "R", "L R" o "L + R". •DVD(V) (Dischi karaoke) 1. Premere [▲▼]per selezione "Canto". 2. Premere [ENTER] quindi [▲▼]per selezionare la voce. 3. Premere [ENTER]. Per ulteriori dettagli,fare riferimento alle struzioni del disco.
	Tipodi/dati del segnale LPCM/Dis Digital/CTS/MP3/MPEG:Segnale di tipo kHz (Frequenza di campionamento)/bit/ch (Numero di canali) Esempio:3/2 1ch 1:Effetto a bassa frequenza (non visualizzato se non c'è segnale) 0:Assenza di effetto surround 1:Surround mono 2:Surround stereo (sinistro/destro) 1:Centrale 2:Anteriore sinistro+Anteriore destro 3:Anteriore sinistro+Anteriore destro+Centrale
Selezione numero VCD (con controlio della riproduzione)	Per,inserire il numero (→6) •Tenere premuto [▲▼]per modificare più velocamente l'impostazione.
Miniatura	Per visualizzare le anteprime
Sottotitolo	Per modificare i sottotitoli (Dischi con sottotitoli) 1. Premere [ENTER] poi [▲▼]per selezionare "No" o "Si" e la lingua dei sottotitoli. 2. Premere [ENTER]. •DVD-LS86 Questo menu vieneanche visualizzato premendo [SUBTITLE] sul telecomando. •Su dischi +R/+RW, potrebbe essere visualizzato un numero anche per i sottotitoli non visualizzati. •DVDVR (con informazioni di attivazione/disattivazione dei sottotitoli) -È possible selezionare solo On o Off. -Non è possible registrare le informazioni di attivazione/disattivazione dei sottotitoli utilizzando registratori DVD Panasonic.
Marcatura (VR)	Per richiamare un marcatore registrato su registratori DVD.
Angolo	Per selezionare I'angolazione DVD con molte angolazioni •DVD-LS86 Questo menu vieneanche visualizzato premendo [ANGLE] sul telecomando.
Ruotare imagine	Per rotatore l'immagine ("A destra" o "A sinistra") •DVD-LS86 L'immagine ruota verso destra agli volta che viene premuto [ANGLE] sul telecomando.
Slideshow	Per attendire/disattivare la visualizzazione di una successione di immagini fisse Per Cambiare i tempi di visualizzazione di una successione di immagini fisse (da "1 Velocé" a "5 Lento") •Durante l'uso di Slideshow,le funzioni di salute/Rotate Picture potrebbero non funzionare correttamente,seconda la posizione di riproduzione.
Altre impostazioni	(→11)

Velocità ripr.

DVD-VR Normale ×0.6 a ×1.4 (in 0,1 unità) • Premere [▷ ON] per tornare alla riproduzione normale. • Dipogo aver modificato la velocità, Bassi armonici, Advanced Surround e Sound Enhancement (▷ di seguito) non funziona. • A seconda della modalità di registrazione del disco,QLA sua funzione potrebbe non essere disponibile.

Velocità ripr.

×1.4 ×1.3 ×1.2 ×1.1 √Normale ×0.9 ×0.8 ×0.7 ×0.6

Menu Riproduzione (Solo quando è possibile visualizzare il tempo di riproduzione trascorso.)

JPEG: è possibile utilizzare la funzione di ripetizione.

Ripetere	Selezionare una voce da ripetere.
Ripetizione A-BPer ripetere una sezionespecifica	Tranne DVD-VR ( parte fermo immagine) MPEG4 DivX e JPEGPremere [ENTER] nei punti di inizio e fine.Premere di nuovo [ENTER] per annullare.
Advanced DiscReviewVerifiche dei titoli/programmi da riproduire	DVD-VR DVD-VP (Eccetto +R/+RW)Premere [▶ON] quando viene individuato un titolo/programma dariproduire.E è inoltre possibile rivedere agli 10 minuti. Selezionare "Modalità Intervallo" (→13, "Advanced Disc Review" nella schedà "Disco").A seconda della posizione di riproduzione,questa funzione potrebbe non essere disponibile.DVD-VR Non utilizzabile:- con parte immagini fisse.- durante la riproduzione di un elenco di riproduzione.

Menu Immagini

Modo Immagine • Fornire la giusta qualità dell'immagine per apprezze i film (Cinema1/Cinema2) • Riduzione del disturbo nelle immagini (Filtro Definizione/MPEG DNR)	Normale: Immagini normali Cinema1: Stufa le immagini e miglioria i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e aumento la visibilità dei dettagli nelle scene buie. Utente: Regolaz. imagine (→ di seguito) • Questa funzione potrebbe non essere operative a seconda della registrazione del disco.
	Regolaz. imagine Filtro Definizione: Consente di ridurre il rumore di fondo per dare una sensazione di maggiore profundità. MPEG DNR: Consente di ridurre gli artefatti e le sbavature intorno a zone contrastaste dell'imagine.
	① Premere [▲▼] per selezionare “Regolaz. imagine” e premere [ENTER]. ② Premere [▲▼] per selezionare “Filtro Definizione” o “MPEG DNR”. ③ Premere [▲▼] per cancellare l'impostazione. (Filtro Definizione: da 0 a +4, MPEG DNR: da 0 a +3) • Questa funzione potrebbe non essere operativa a seconda della registrazione del disco.
Selezione origine	DivX Se si selezione “Auto”, il metod di createzione dei contenuti DivX viene individuato e riprodotto automaticamente. Se l'immagine è distorta, selezionare “I (Interlacciamento)” o “P (Progressivo)” a seconda del metod di creazione utilizzato per la registrazione del disco. Auto, I (Interlacciamento), P (Progressivo)

Menu Audio

Bassi armonici Ascolto dei bassi forti con gli altoparlanti	DVD-VI DVD-VR Si ←→ No • Questo è efficace su dischi 5,1 channel DVD-Video e dischi DVD-VR. Questo è efficaceanche su alcune varietà di dischi a 2 canali. • Se il suo è distorto o vi sono disturbi, impostare l'opzione su "No". • Questa funzione potrebbe non essere operativa a seconda della registrazione del disco.	Menu Bassi armonici No
Advanced Surround Godere dell'effetto virtual surround	Film con 2 o più canali "SP 1 Naturale", "SP 2 Aumento", "HP 1 Naturale" o "HP 2 Aumento". L'effetto audio surround più essere ottentuto con 2 altoparlanti (o altre apparetchiature). • Se si utilizzato le cuffie, premere per selezione "HP 1 Naturale" o "HP 2 Aumento". • Se si utilizzato dischi registrati con effetto surround, il suo sembra provenire dagli altoparlanti su entrambi i lati. • La posizione ottimale èEDI a circa 3 o 4 volte la distanza fra gli altoparlanti anteriore sinistro e destro oppure alla larghezza del teilevisore se si utilizzato gli altoparlanti di quest'ultimo. • Non è disponibile se Bassi armonici (⇒ sopr) è attivo. • Non utilizescere in combinazione con effetti surround di altri appearecchi.
Dialogue Enhancer Aumenta il volume della audio dei film per facilitarne l'ascolto	DVD-V (Dolby Digital, DTS, MPEG, a 3 o più canali, con dialoghi registrati sul canale centrale) DMX (Dolby Digital, 3-canali o più, con il dialogo registrato nel canale centrale) Si ←→ No
Sound Enhancement Per godere di un suono piacevole, come se fosse analogico	DVD-VR DVD-V (solo se registrati a 48 kHz) VCD CD WMA MP3 (registrati con frequence diverse da 8 kHz, 16 kHz o 32 kHz) Si ←→ No • Questa funzione non è disponibile con MP3 su DVD-RAM o DVD-R/RW. • Non funziona quando Bassi armonici o Advanced Surround (⇒ sopr) è attivo. • A seconda della modalità di registrazione del disco, QUESTA funzione potrebbe non essere disponibile.

(Continua sulla pagina successiva)

Utilizzo dei menu su schermo

(continua) Menu Display

Informazione	Sì ⇌ No
Posizione sottotitolo	Da 0 a -60 (in 2 unità)
Luminosità sottotit.	Auto, da 0 a -7
A tuttichermo	Film Per espendere l'immagine Letterbox e adattarla allo schermo. Premere [▲▼] per selezione are le proportioni dell'immagine preimposte o "Auto". DVD-VR DVD-V VCD Auto ⇌ 4:3 Standard ⇌ European Vista ⇌ 16:9 Standard ↑-Modo Cinemascope2 ⇌ Modo Cinemascope1 ⇌ American Vista ⇌ • Le proportioni dell'immagine potrebbero non essere visualizzate, secondo il disco in uso. MPEG4 DivX Standard ⇌ Originale ↑-Piano ⇌
Zoom manuale	Film Premere [▲▼] per effettuare regolazioni precise. (Tenere premuto per modificare più velocamente.) - da ×1.00 a ×1.60 (con unità 0,01) - da ×1.60 a ×2.00 (con unità 0,02) MPEG4 DivX solo - da ×2.00 a ×4.00* (con unità 0,05) *Potrebbe non essere possibile zoomare fino a ×4.00 a seconda della TV collegata e dalle impostazioni della TV stessa oppure dalle condizioni di registrazione.
Visualizza Bitrate	Film Si ⇌ No
OSD trasparente	No, Si, Auto (Si attiva automaticamente quando le immagini compaiono sullo schermo.)
Altri Menu
Impostazioni	(→ 13)
Riproroduzione DVD-VR Riproduc. HighMAT O Riproduc. disco dati	Selezionare "Riproduz. disco dati" nei seguenti casi: - Per la riproduzione di dischi HighMAT sera usare la funzione HighMAT - Per riproduire audio (MP3), immagini (JPEG) o video (MPEG4 DivX) su DVD-RAM con titoli registrati (DVD-VR) • Per tornare alla riproduzione dei titoli (DVD-VR), selezionare "Riproduzione DVD-VR".

Lista dei codici delle lingue

Abkhazian: 6566	Bihari: 6672	Faeiroco: 7079	Indonesiano: 7378	Malese: 7783	Portoghese: 8084	Sloveno: 8376	Turkmeno: 8475
Afar: 6565	Birmano: 7789	Figuiano: 7074	Ingelese: 6978	Malgascio: 7771	Quechua: 8185	Somalo: 8379	Twi: 8487
Afrikaans: 6570	Bretone: 6682	Finlandese: 7073	Interlingua: 7365	Maltese: 7784	Raeto-Romanzo: 8277	Spagnolo: 6983	Ucaino: 8575
Albanese: 8381	Bulgaro: 6671	Franese: 7082	Irlandese: 7165	Maori: 7773		Sudanese: 8385	Ungherese: 7285
Amarico: 6577	Cambogiano: 7577	Frisiani: 7089	Islandese: 7383	Marathi: 7782	Rumeno: 8279	Svedese: 8386	Urdu: 8582
Arabo: 6582		Galianziano: 7176	Italiano: 7384	Moldavo: 7779	Russo: 8285	Swahili: 8387	Uzbeko: 8590
Armeno: 7289	Catalano: 6765	Gallese: 6789	Kannada: 7578	Mongolo: 7778	Samoano: 8377	Tagalog: 8476	Vietnamita: 8673
Assamese: 6583	Cecco: 6783	Georgiano: 7565	Kashimiri: 7583	Nauruano: 7865	Sanskrito: 8365	Tagico: 8471	Volapuk: 8679
Aymara: 6589	Cinese: 9072	Giapponese: 7465	Kazako: 7575	Nepalese: 7869	Scozzea-Gaelico: 7168	Tamil: 8465	Wolof: 8779
Azerbaigian: 6590	Coreano: 7579	Giavanese: 7487	Kirghiso: 7589	Norvegese: 7879	Serbo: 8382	Tedesco: 6869	Yiddish: 7473
	Corso: 6779	Greco: 6976	Laotiano: 7679	Olandese: 7876	Serbo-Croato: 8322	Telugu: 8469	Yoruba: 8979
Basco: 6985	Croato: 7282	Groenlandico: 7576	Latino: 7665	Oriya: 7982	Serbo-Croato: 8372	Thai: 8472	Zulu: 9085
Bashkir: 6665	Curdo: 7585		Lettone: 7686	Panjabi: 8065	Shona: 8378	Tibetano: 6679
Bengali; Bangla: 6678	Danese: 6865	Guarani: 7178	Lingala: 7678	Pashto, Pushhto: 8083	Sindhi: 8368	Tigrinya: 8473
	Ebraico: 7387	Gujarati: 7185	Lituano: 7684
Bhutani: 6890	Esperanto: 6979	Hausa: 7265	Macedone: 7775	Persiano: 7065	Singhalese: 8373	Tonga: 8479
Bielorusso: 6669	Estone: 6984	Hindi: 7273	Malayalam: 7776	Polacco: 8076	Slovacco: 8375	Turko: 8482

Produotto su licenza dei Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi dei Dolby Laboratories.

“DTS” è un marchio commerciale registrato di DTS, Inc. e “DTS 2.0” è un marchio commerciale di DTS, Inc.

N. brevetto USA 6,836,549; 6,381,747; 7,050,698; 6,516,132 e 5,583,936.

Questo prodotto include Tecnologia di protezione da copia protetta da brevetti degli Stati Uniti e altri diritti di propietà intellettuale. L'uso di tale Tecnologia di protezione da copia deve essere autorizzata da Macrovision ed è destinato esclusivamente ad usi domestici e altre visualizzazioni limitate, se non alltrimenti autorizzato da Macrovision.È vietato il Reverse engineering o lo smontaggio.

L'uso di questo prodotto viene concessions in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard (“Video MPEG-4”) e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali sulla fini commerciali e/o ottenuto da un provider di contentuti video MPEG-4 titolare di una licenza MPEG LA. Non viene consessa, né eschipitamente né Implicitamente, alcuna licenza per qualsiasi(othero).Per ulteri informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegla.com.

HighMAT e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Questo prodotto è protetto da certi diritti di proprietà intellettuale della Microsoft Corporation e di terze parti. L'uso o la distribuzione di tale tecnologia fuori da questo prodotto sono proibiti senza una licenza della Microsoft o di una consociata Microsoft autorizzata e di terze parti.

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

Prodotto ufficialmente certificato DivX®.

Riproduce tutte le versioni dei video DivX® (inclusa la versione DivX® 6) con la

riproduzione standard dei file multimediali DivX®.

DivX, DivX Certified e i loghi associati sono

marchi commerciali di DivX, Inc. e vengono utilizzati in licenza.

iPod è un marchio commerciale Apple Inc., registrato negli U.S.A. e in altri paesi.

Modifica delle impostazioni del lettore

• Facendo riferimento alla tabella più sotto, modificare come richiesto.
• Le opzioni sottolineate sono quelle preimpostate.
• Le voci visualizzate potrebbero differire a seconda del tipo di software. Le impostazioni rimangono invariate anche se si attiva la modalità di standby dell'unità.

1 2

① Premere [▲▼] per selezionare "Altre impostazioni". ② Premere [ENTER] poi [▲▼] per selezionare "Altri Menu". ③ Premere [ENTER] poi [▲▼] per selezionare "Impostazioni". ④ Premere [ENTER].

Menu Elemento Contenuto

DVD-LS86 Questo menu viene anche visualizzato premendo [SETUP] sul telecomando. - Premere [▲▼▲] per selezionare il menu, dato, contenuto e premere [ENTER]. - Per inserire un numero: premere [▲▼] per selezionare e premere [ENTER]. Per ritornare alla schermata precedente: premere [RETURN]. - Per uscire dalla schermata: premere [RETURN] diverse volte.

Scheda "Disco"

Audio (dialoghi)	• Inglese • Altro******3	• Originale*1	Opzioni lingua
			• Francese	• Spagnolo
Sottotitoli	• Automatica*2 • Altro******3	• Inglese	• Tedesco	• Italiano
			• Olandese	• Svedese
Menu del disco	• Inglese	• Altro******3	• Polacco
Advanced Disc Review Selezionale la modalità di verificata (→ 11).	• Modalità Intro: • Modalità Intervallo:	Consente di rivedere agli titolo/programma. Consente di rivedere gliqi 10 minuti.
Accesso autorizzato Impostare un livello di accesso per limitare la riproduzione di DVD-Video. •Seguire le istruzioni sullo schermo.	Impostazione del livello di accesso (Quando è selezionato il livello 8) • 8 Accesso a tutti i titoli • 1 a 7: • 0 Proibiti tutti i titoli:	Per impedire la riproduzione di DVD-Video con i corrispondenti livelli di accesso registrati. Per impedire la riproduzione dei dischi privi di livello di accesso. Quando si imposta un livello di accesso, viene visualizzata una schermata di immissione della password.Seguire le istruzioni sullo schermo. Non dimenticare la password. Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato un messaggio sullo schermo.Seguire le istruzioni sullo schermo.

Viene selezionata la lingua pre-impostata sul disco. 2 Se la lingua selezionata per "Audio (dialoghi)" non è disponibile, i sottotitoli appariranno in quella lingua (se disponibile sul sito). 3 Inserire un numero di codice che si riferisce alla tabella a pagina 12.

Scheda "Video"

Schemo TV Selezionale l'impostazione adatta al tevisore e alle proprie preferenze.	4:3 Pan&Scan: Televisione aspetto normale (4:3) I lati dell'immagine widescen vengono tagliati in modo da adattarsi allo schermo (se consentito dal disco). 4:3 Letterbox: Televisione aspetto normale (4:3) L'immagine widescen è visualizzata in formato Letterbox. 16:9: Televisione a schermo ampio Utilizzato le modalità dello schermo tevisivo per cancellare il modo in cui viene visualizzata l'imagine.
Modo di fermoimmagine Specficare il tipo di immagine visualizzata durante la modalità pausa.	Automatico Field: Le immagini non sono sfocate, ma la qualità non è elevata. Fotogramma: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
Uscita disco NTSC Scegliere un'uscita PAL 60 o NTSC per la riproduzione di dischi NTSC.	PAL60: Per il collegamento a un tevisore PAL NTSC: Per il collegamento a un tevisore NTSC
Uscita Immagine/Video Selezionale il formato del segnale di output per il JPEG, MPEG4 e video DivX.	Automatico PAL NTSC/PAL60: L'uscita dipenderà dall'impostazione "Uscita disco NTSC" (→ sopr). Modificare QUESTa impostazione se la riproduzione delle immagini non è nitida.

Scheda "Audio"

Compressione dinamica

No Si: Regola la chiarezza del suono,anche a basso volume,tramite la compressione della gamma tra il livello acustico più basso e quello più alto. Particularmente individato per la visione notturna.(Utilizzabile solo con Dolby Digital.)

Scheda "DivX"

Testo sottotitolo	• Caratteri latini1 • Caratteri latini2 • Caratteri cirillici • Turco
Registrazione DivX	Il codice di registrazione è necessario per l'acquireo e la riproduzione di contenuti DivX Video-on-Demand (VOD). (→ 9)

Scheda "Display"

Lingua del menu	• English • Nederlands	• François • Svenska	• Espanol • Polski	• Deutsch	• Italiano
On screen display	• Si	• No
Sfondo durante la produzione Selezionare lo sfondo da visualizzare durante la produzione di JPEG, MPEG4 e video DivX.	• Nero	• Grigio

Scheda "Altri"

Reinizializzare impostazione Ripristina tutti i valori dei menu di impostazione sulle impostazioni predefinite.

Si: La schermata della password viene visualizzata se “Accesso autorizzato” (→ soprà) è impostato. Si prega di inseire la stessa password e premère [ENTER]. Quando “Inizializzato” appeare sullo schermo attendere all’incirca per 10 secondi. Premere [ENTER] quando spagnere e riaccendere l'unità. No

Utilizzo in auto

Non lasciare l'unità su una superficie che potrebbe riscaldarsi, ad esempio un cruscotto. L'unità non è resistente al calore, pertanto si potrebbero verificare problemi di funzionamento.

L'AUTISTA NON DEVE FAR FUNZIONARE IL DISPOSITIVO O GUARDARE FILM MENTRE SI TROVA ALLA GUIDA.

Una di queste operazioni potrebbe distrarre l'autista e provocare un incidente, il che avrebbe come risultato ferite gravi o danni.

Visione di filmati sul sedile posteriore con la staffa di montaggio all'appoggiatesta

È possibile vedere filmati sul sedile posteriore agganciando l'unità sul retro del sedile anteriore.

• Si prega di inserire il disco prima di fissare l'unità al kit di montaggio su poggiatesta.
• Non attaccare o staccare l'unità o il supporto poggiatesta mentre l'auto è in movimento. Non collocare l'unità nelle seguenti posizioni:
• in nessun'altra posizione che non sia il sedile posteriore -dove possa essere vista o fatta funzionare dall'autista -dove potrebbe interferire con la guida dell'autista -dove potrebbe interferire con il funzionamento di un airbag
• Accertarsi che la fascia protettiva del dispositivo sia ben salda e verificare il blocco del dispositivo stesso. Consultare le istruzioni di installazione. Qualora si verificasse un incidente, ci fosse un'improvvisa accelerazione o frenata, l'unità potrebbe muoversi e causare lesioni o danni.
• Dovrebbe essere usato solo il kit Panasonic in dotazione per fissare l'unità al sedile dell'auto.

1 Fissare il kit di montaggio del dispositivo al sedile anteriore.

① Regolare l'appoggiatesta in modo da lasciare uno spazio aperto di circa 3 cm.

Agganciare al sedile in modo tale che il lato con l'etichetta della staffa possa essere visto da dietro il sedile.

Kit di montaggio su poggiatesta (in dotazione)

② Chiudere la fibbia e regolare la cinghia fino a stringerla intorno all'appoggiatesta.

Vista laterale OK

NO

Se lo spazio è maggiore di 3 cm, in caso di incidente, ecc. l'unità potrebbe staccarsi e causare lesioni.

2 Regolazione del monitor.

Ruotare il monitor all'indietro di modo che il display sporga in avanti. → 4, Regolazione dell'angolo dello schermo LCD

3 Collegare l'unità al supporto.

Tenendo l'unità con entrambe le mani, allinearla con le sezioni sporgenti sulla staffa.

Spingere l'unità verso il basso di circa 4 o 5 mm, in modo che le sporgenze sulla staffa si inseriscano nei fori sulla parte inferiore dell'unità.

• Prima dell'uso verificare che:
• la staffa sia fissata saldamente all'unità.
• l'unità non sia allentata e non possa essere sollevata verso l'alto.

Allineare le sezioni sporgenti. Quando il collegamento è corretto, è possibile udire un suono di blocco.

Schema del supporto e dell'unità

Utilizzare il monitor in posizione aperta come illustrato nell'immagine qui sotto per evitare un suono non normale o danni che potrebbero derivare dalle vibrazioni all'interno dell'auto. Il monitor può essere regolato a un'angolazione di circa 30°

L'angolazione del monitor può variare durante la guida a causa delle vibrazioni, ecc.

Secondo il tipo di appoggiatesta, potrebbe non essere possibile fissare la staffa.

OK Max 23 cm

NO In caso di incidente, ecc. l'unità potrebbe staccarsi e provocare lesioni.

Rilascio del lettore dalla staffa

① Premere i tasti di rilascio (sinistro e destro) verso il centro della staffa. ② Sollevare l'unità per sbloccarla. - Non premere mai i tasti di rilascio, a meno che non si intenda staccare l'unità dalla staffa.

Collegamento dell'adattatore CC per auto in dotazione

Prima di collegare, consultare il manuale dell'auto o il rivenditore.

• Collegare alla presa accendisigari di un'auto dotata di una batteria a 12 V. Non compatibile con auto dotate di batteria a 24 V.
• Si tratta di un adattatore CC speciale per auto con messa a terra negativa. L'utilizzo di questo adattatore CC per auto in auto con messa a terra positiva potrebbe causare malfunzionamenti e portare a incendi.

Alla presa accendisigari

DC IN

Lato sinistro di questa unità. Collocare l'unità su una superficie stabile.

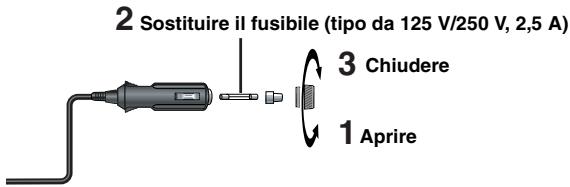

Sostituzione del fusibile

Per la sostituzione, utilizzare solamente il fusibile specificato da 125 V/250 V, 2,5 A. L'utilizzo di un altro tipo di fusibile può causare incendi.

Attenzione

• Per evitare di esaurire la batteria dell'auto
• Scollegare l'adattatore CC per auto dall'accendisigari dopo averlo utilizzato. L'adattatore CC per auto continua ad assorbire energia anche se non viene utilizzato, e se è collegato un pacco batterie a questa unità, inizierà a ricaricare utilizzando più energia.
• Non utilizzare l'adattatore CC per auto a lungo quando il motore non è in funzione.
• Quando si utilizza un adattatore DC per auto, spegnere l'unità prima di spegnere il motore, altrimenti la funzione di ripresa riproduzione (→ 6) potrebbe non funzionare.
• Lasciare il cavo leggermente allentato.
• Non si assumono responsabilità in merito a danni causati da un'installazione non effettuata in modo corretto.

Lato sinistro dell'unità

È possibile ascoltare musica tramite l'impianto audio dell'auto collegando un adattatore cassette stereo (non in dotazione) alla presa delle cuffie ubicata sul lato sinistro del dispositivo.

Trasmettitore FM

DVD-LS86

È possibile ascoltare dischi tramite il canale radio FM (ad esempio stereo dell'auto) trasmettendo segnali audio da quel dispositivo. - Il trasmettitore FM può inoltre essere utilizzato con normali dispositivi FM dotati di radio.

Preparazione

Scollegare le cuffie dal dispositivo. - Quando è collegato, il trasmettitore FM non funziona.

1 Riproduci il disco. (→ 6)

• Quando "AUX" o "iPod" viene visualizzato, premere [AV SELECT] per selezionare "DISC".

2 Premere per visualizzare il menu.

FM-TM

Se il menu non viene visualizzato, verificare il processo "Preparazione" spiegato più sopra.

3 Premere [▲▼▲▶] per selezionare "ON".

La luce arancione si accende. L'unità non emette alcun suono.

4 Sintonizzare la radio sulla frequenza 88,3 MHz FM. Quando si sente un'altra frequenza FM → cfr. di seguito, se questa operazione non ha funzionato. 5 Regolare il volume servendosi della radio. - Il controllo del volume non funziona quando si sta utilizzando il trasmettitore FM.

Per spegnere il trasmettitore FM Premere [FM-TM] e poi [▲▼ ▲▶] per selezionare "OFF".

Per uscire alla schermata

Premere [FM-TM]

Se questa operazione non ha funzionato

1

FM-TM

Premere per visualizzare il menu.

2

① Premere [▲▼] per selezionare la frequenza ("88.3MHz") (impostazione di fabbrica). ② Premere [◀ ▶] per selezionare una frequenza fra 88,3 MHz e 107,7 MHz che non sia utilizzata da nessuna trasmissione radio. - La frequenza può essere impostata con aumenti di 0,1 MHz.

3 Sintonizzare la radio FM sulla frequenza selezionata nel passo 2.

Se si sentono rumori o distorsioni audio, spostare l'antenna più vicina all'unità. Oppure selezionare "MONO" nella schermata del menu utilizzato [▲▼▲▶]. Se la qualità dell'audio non migliora, provare a modificare la frequenza radio (→ sopra, "Se questa operazione non ha funzionato").

Nota

Il trasmettitore FM funziona solo perché è in corso la coproduzione del disco.

Spegnere il trasmettitore FM quando ci sono dischi in riproduzione; in caso contrario si potrebbe sentire un rumore di sottofondo.

Utilizzo di questa unità con altri dispositivi

Spegnere tutti i dispositivi prima di collegare e leggere le istruzioni di funzionamento.

Audio stereofonico

Utilizzo con un televisore

Collegare l'uscita video da questa unità direttamente alla TV.

Utilizzare l'adattatore RCAJ (non in dotazione) se il televisore dispone di un terminale SCART a 21 piedini.

Gli altoparlanti dell'unità non hanno schermatura magnetica. Non posizionare l'unità vicino a televisori, PC o altri dispositivi che sono facilmente soggetti a segnali magnetici. Non tenere l'unità vicino a carte magnetiche (carte di credito, abbonamenti su scheda, eccetera). - Se si aumenta il volume della TV quando il dispositivo è in funzione, il volume potrebbe aumentare di colpo quando si passa a una trasmissione della TV. Riportare il volume a un livello normale prima di cancellare il canale.

Visione di video da altri apparecchi

1 Collegare il dispositivo a questa unità.

2 Premere [AV SELECT] per passare a "AUX".

"AUX" illumina sul display dell'unità.

• Avviare la riproduzione utilizzando il dispositivo collegato. (Si prega di consultare le istruzioni di funzionamento del dispositivo collegato.)
• L'unità non si spegne da sola perché è attiva la modalità "AUX". Spegnere il dispositivo alla fine dell'utilizzo.

Per apprezzare la musica con iPod

DVD-LS86

Collegare iPod a Anything per apprezzare audio, immagini o video registrati sull'iPod. Il collegamento per la riproduzione di immagini o video è diverso a seconda del tipo di iPod (A o B).

A: Consente la riproduzione di immagini o video registrati su iPod di 5ª generazione (video) o immagini registrate su iPod di 4ª generazione (display a colori).

Consente la riproduzione di immagini o video registrati su iPod touch, iPod classic, o iPod nano di 3ª generazione.

È richiesto un cavo particolare, iPod disponibile in commercio.

• La sorgente in entrata passa automaticamente a "iPod", e quando "iPod" lampeggia sul display dell'unità. È inoltre possibile premere [AV SELECT] per selezionare "iPod".
• Avviare la riproduzione dall'iPod collegato. (Si prega di consultare le istruzioni di funzionamento dell'iPod collegato.)

Manutenzione

Per pulire l'unità, utilizzare un panno morbido e asciutto.

• Utilizzare un liquido di pulizia per lenti per rimuovere lo sporco dal pannello LCD.
• Per pulire l'unità non utilizzare mai alcol, solventi per vernici o benzina.

Manutenzione dell'obiettivo

• Rimuovere con cura la polvere dagli obiettivi utilizzando un compressore (opzionale).
• Prodotto consigliato: Kit di pulizia per obiettivi (SZZP1038C) (Disponibile presso i rivenditori Panasonic.)
• Non è possibile utilizzare un detergente per obiettivi di tipo CD.
• Evitare di toccare l'obiettivo con le dita.

Per pulire i dischi

• Pulire con un panno umido, quindi asciugare.

Specifiche tecniche

Intervallo della temperatura da +5 a +35 °C

d'esercizio:

Intervallo dell'umidità da 5 a 85% RH (nessuna condensa)

d'esercizio:

Dischi accettati (8 cm o 12 cm):

(1) DVD (DVD-Video, DivX*6,8) (2) DVD-RAM (DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (3) DVD-R (DVD-Video, DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (4) DVD-R DL (DVD-Video, DVD-VR*9) (5) DVD-RW (DVD-Video, DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (6) +R/RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video CD, SVCD,1, MP3,2,6, WMA,3,6, JPEG,4,6,7, MPEG4,5,6, DivX,6,8, HighMAT Level 2 (audio e immagini)]

Sistema del segnale: PAL/PAL 60 (NTSC) selezionabile

8,5" α-Si, LCD widescreen TFT (480×234×RGB)

AUDIO/VIDEO uscita/entrata:

Terminale di uscita/entrata: Mini jack da 3,5 mm

entrata:

Numero di terminali: 1 sistema (uscita/entrata selezionabile)

Video composito:

Livello di uscita/entrata: 1 Vp-p (75 Ω)

Audio:

Livello di uscita/entrata: 1,5 Vrms (1 kHz, 0 dB, 10 kΩ)

Resa audio:

(1) Risposta di frequenza:

DVD (audio lineare): da 4 Hz a 22 kHz (campionamento a 48 kHz) da 4 Hz a 44 kHz (campionamento a 96 kHz)

CD audio: da 4 Hz a 20 kHz

(2) Rapporto Segnale/Rumore: 100 dB (3) Gamma dinamica: 90 dB (4) Distorsione armonica totale: 0,01 %

Altoparlanti: Uscita: 0,5 W + 0,5 W (Distorsione del 10%)

Uscita cuffie: Uscita: Mini jack stereo da 3,5 mm Numero di terminali: 2 sistemi

Trasmettitore FM DVD-LS86: Frequenza: 88,3 MHz a 107,7 MHz (incrementi di 0,1 MHz) Sistema uscita Stereo/mono (scelta possibile)

iPod Entrata AV DVD-LS86: Presa entrata: Mini jack da 3,5 mm

Pickup: Lunghezza d'onda: 655 nm/790 nm (DVD/CD) Laser: CLASS 1M/CLASS 1 (DVD/CD)

Alimentazione: CC 12 V (terminale DC IN)/CC 7,2 V (terminale batteria esclusivo)

Consumo di energia (con l'adattatore CA incluso): 14 W (Solo unità: 12 W)

Consumo energetico in modalità di attesa

(con l'adattatore CA incluso): circa 0,4 W Consumo di energia in modalità ricarica (con l'adattatore CA incluso): 12 W

Adattatore CA: Alimentazione: CA da 100 a 240 V, 50/60 Hz Consumo energetico: 22 W Uscita CC: 12 V, 1,3 A

Adattatore CC per auto: Uscita CC: 12 V, 1,5 A (Veicolo con solo batteria 12 V)

Precauzioni per l'uso dei dischi

• Non applicare etichette o adesivi ai dischi per evitare di deformarli e di renderli inutilizzabili.
• Non scrivere sul lato dell'etichetta con una penna a sfera o altri strumenti di scrittura
• Non utilizzare spray detergente per dischi, benzina, diluenti, liquidi contro l'elettricità statica o qualsiasi solvente. Non utilizzare protezioni o custodie antigraffio.
• Non sovrapporre l'uno all'altro o lasciar cadere i dischi. Non posare oggetti su di essi.
• Per proteggere i dischi da sporco e graffiti, rimetterli nelle loro custodie o cartucce quando non sono in uso. Non utilizzare i seguenti dischi:
• Dischi con adesivo derivante da adesivi o etichette staccate (dischi a noleggio, eccetera).
• Dischi deformati o incrinati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Blocco batteria (ioni di litio)

DVD-LS86 CGR-H712 (in dotazione):

Tensione: 7,2 V

Capacità: 4500 mAh

DVD-LS83 CGR-H711 (in dotazione):

Tensione: 7,2 V Capacità: 2250 mAh

Dimensioni (larghezza × altezza × profondità) (esclude le sporgenze e la batteria):

242,6 mm (larghezza) × 46,0 mm (altezza) × 173,5 mm (profondità) 23,9 mm nel punto più basso

DVD-LS86

(altezza=51,5 mm compresa la pila)

(profondità=179,3 mm compresa la pila)

(altezza = 46,6 mm compresa la pila)

(profondità=173,5 mm compresa la pila)

Peso:

(batteria compresa):

DVD-LS86 all'incirca 1123 g

DVD-LS83 all'incirca 1020 g

(senza batteria):

DVD-LS86 all'incirca 890 g

DVD-LS83 all'incirca 876 g

Nota

Dati tecnici soggetti a modifica senza preavviso. 1 Conforme allo standard IEC62107 2 MPEG-1 Layer 3, MPEG-2 Layer 3 *3 Windows Media Audio Versione 9.0 L3

compatibile con Multiple Bit Rate (MBR)

4 JPEG Baseline Exit Ver 2.1 Risoluzione dell'immagine: tra 160 × 120 e 6144 × 4096 pixel (sotto campionamento 4:0:0, 4:2:0, 4:2:2 o 4:4:4) 5 I dati MPEG4 registrati con multi fotocamera Panasonic SD e registratori DVD Conformi alle specifiche SD VIDEO (ASF standard)/MPEG4 (Profilo Semplice) sistema video/G.726 sistema audio 6 Il numero totale combinato di contenuti e gruppi audio, immagini e film riconoscibili: 4000 contenuti audio, immagini e film e 400 gruppi. 7 Le immagini molto lunghe e sottili potrebbero non essere visualizzate. 8 Riproduce tutte le versioni di DivX® video (compresi DivX®6) con riproduzione standard di file multimediali DivX® video. Certificato DivX® Home Theater Profile. 9 CPRM non è compatibile.

C€0682①

Dichiarazione di Conformità

"Matsushita Electric Industrial Co., Ltd." dichiara che questo prodotto è conforme ai requisiti essenziali e alle altre norme pertinenti della Direttiva 1999/5/CE.

I clienti possono scaricare una copia della Dichiarazione di Conformità originale dei nostri prodotti R&TTE dal nostro server DdC:

http://www.doc.panasonic.de

Indirizzo UE: Panasonic Services Europe, Sezione di Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Amburgo, Germania

Questo prodotto è progettato per l'uso nei seguenti paesi.

Austria, Belgio, Bulgaria, Repubblica Ceca, Cipro, Danimarca, Estonia, Finlandia, Germania, Islanda, Irlanda, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Paesi Bassi, Norvegia, Polonia, Portogallo,

Romania, Slovacchia, Slovenia, Spagna, Svizzera, Svezia, Regno Unito

Questo prodotto è destinato alla clientela generale. (Categoria 3)

• L'uso della funzione del trasmettitore FM in Francia, Grecia, Ungheria e Italia è specificamente vietato.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi di alcune verifiche o se la soluzione indicata non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni. (I numeri di pagina sono indicati tra parentesi.)

I seguenti comportamenti non sono indice di malfunzionamento.

• Emissione di suoni dall'adattatore CA durante la ricarica.
• Riscaldamento del blocco batteria durante la ricarica o l'uso.
• Riscaldamento della superficie e dell'area intorno all'unità in caso di uso prolungato.

Alimentazione

L'unità non si accende.	Verificare i collegamenti all'adattatore CA o al blocco batteria. (4) DVD-LS86 Non è possibile accendere il dispositivo con il telemando se l'unità funziona grazie al pacco pile. L'unità è dotata di un circuito di protezione che si attiva se diventa troppo calda o troppo fredda. L'unità non funziona qualora si verificazero quello condizioni. Utilizzare l'unità a una temperatura compresa fra i 5°C e i 35°C.
L'unità si spegne automaticamente. Non è possible effettuire il caricamento, oppure l'indicatore [CHG] non si accende. Il tempo di riproduzione è notevolmente ridotto dopo la ricarica.	Il dispositivo si spegne automaticamente dopo 15 minuti (all'incirca 5 minuti quando si sta utilizzato il pacco batterie) per risparmiare energia. Accendere nuovamente il dispositivo. Il tempo di ricarica aumento quando la temperature è troppo alta o troppo Bassa, e in alcuni casi non è possibile effettuire la ricarica. Verificare i collegamenti all'adattatore CA o al blocco batteria. (4) Il blocco batteria ha raggiunto la fine della sua durata utile (può essere ricaricato circa 300 volte).
L'unità non funziona
L'unità non risponde alla pressione di alcun tasto.	L'unità è in grado di utilizzato solo i dischi specificati nelle presenti istruzioni. (5) L'unità potrebbe non funzionale correttamente a causa di un fulmine, dell'elettricità statica o di altre fattori esterni. Spagnere e riaccendere l'unità. In alternatively spagnere l'unità, scollegare la sorgente di alimentazione (CA o blocco batteria) e quindi ricollegarla. Si è formata della condensa: attendenerne l'evaporazione (da 1 a 2 ore). Inserire correttamente il disco. (6)
DVD-LS86 Non c'é risposta alla pressione dei tasti del telecomando. Si è dimenticata la password di accesso.	Accertarsi che la batteria sia installata correttamente. (4) La batteria è esaurita: sostituirla con una nuova. (4) Puntare il telemando sul sensore del lavoro a distanza e azionario. (4) Mentre è fermo, premere e tenere premuto[←] e [II] sull'unità, poi premere e tenere premuto [► ON] sull'unità fino a che "Inizializzato" sparisce dallo schermo. Spagnere e riaccendere il dispositivo. Tutte le impostazioni verrano resettate.
Immagini o audio asente.	Accertarsi che il disco sia registrato.

Operazione specifica impossibile o non corretta

L'avvio della riproduzione richiede tempo.	• L'avvio della riproduzione potrebbe richiedere tempo se il brano MP3 contiene dati di immagini fisse. Il tempo di riproduzione corretto non viene visualizzatoismo after the introduction of a new video.
DVD-LS86 La riproduzione programmata e casuale non funzionano. DVD-V	• Queste funzioni non sono disponibili per alcuni tipi di DVD-Video.
Il menu non viene visualizzato. VCD (con controlledlo della riproduzione)	• Premere due volte [■ -OFF], quando premere [▶ ON].
La posizione dei sottotitoli è scorretta.	• Regolare la posizione. ("Posizione sottotitolo" in Menu Display) (12)
I sottotitoli sono assenti.	• Visualizzare i sottotitoli. (10)
Nel modo di ripetizione A-B, il punto B viene impostato automaticamente.	• Se è stato impostato solo il punto iniziale (punto A), la fine di un contento diventa il punto B quando viene raggiunta.
La riproduzione non si avvia.	• Questa unità potrebbe non riproduire i file WMA e MPEG4 che contengono dati di fermo immagine. • Se si stanno riproduccendo contenti DivX VOD fare riferimento alla homepage del produttore dei contenti DivX VOD. (Esempio: www.divx.com/vod) • Potrebbe essere impossibile riproduire dischi contenti CD-DA e altri formati.

Immagine non corretta

Immagine distorta.	• Durante la ricerca potrebbero verificarsi distortioni delle immagini, macisionhe e normale. • La qualità dell'immagine potrebbe peggiorare o alcuni frame potrebbero essere saltati quando si sta guardando un file MPEG4, ma si tratta di una casa normale. • D'Immagine "Selezionale origine" in Menu Immagini. (11)
L'immagine si ferma.	• L'immagine potrebbe arrestarsi se i file DivX hanno dimensioni superiorsi a 2 GB.
Nessuna imagine sullo schermo LCD.	• Controllare i collegamenti. (4) • Scegliere uno schermo DIMENSIONI-LCD diverso da "MONITOR OFF" (Nessuna imagine). (7, Sezione dell'aspetto delle immagini 4:3 sullo schermo LCD)
Lo schermo LCD è scuro.	• Selezionare "DAYLIGHT" o regolare la luminosità. (7)
I pixel dello schermo LCD divertanto neri o emettono colori diversi.	• Lo schermo LCD è costruito con una Tecnologia di precisione che permette al 99,99 % dei pixel di essere attivi; per il restante 0,01 %, alcuti pixel potrebbero essere neri o emettere luce in modo costante. Questo fenomeno non rappresenta un malfunzionamento.
L'immagne non viene visualizzata sul teilevisore (oppure la dimensione dell'imagine sembra sbagliata).	• Controllare i collegamenti. (16) • Verificare che il teilevisore sia accesso. • Controllare che la modalità di ingresso impostata sul teilevisore sia corretta. • Controllare le impostazioni di "Schermo TV" nella scheda "Video". (13) • Disattivare la funzione di zoom sul teilevisore, se è in uso. (12) • Verificare che l'unità sa collegata diretamente al teilevisore, non tramite un videoregistratore. (16) • Usare il teilevisore per cancellare l'aspetto. • Regolare "A tuttichermo" in Menu Display. (12)

Immagine non corretta (continua)

Il menu non viene visualizzato correttamente.	• Ripristinare il fattore di zoom su ×1.00. (12) • Impostare “Posizione sottitolò” in Menu Display su “0”. (12)
Lo zoom automatico non funziona correttamente.	• Disattivare la funzione di zoom sul televisione. • Utilizzare gli altri valori di proportione predefiniti o la regolazione manuale. (12) • A seconda del tipo di disco, lo zoom potrebbe non funzionare correttamente, in particolare nelle scene meno luminose.
Il suono non è corretto
Il suono è distorto.	• Selezionare “No” in “Advanced Surround”. (11) • Tenere l'unità lontano dai telefoni cellulari. • Potreste sentire un fruscio in fase di riproduzione di file WMA o MPEG4.
Gli effetti non funzionano.	• Con alcuni dischi, determinati effetti audio non funzionano o sono meno efficaci. • Bassi armonici, Advanced Surround e Sound Enhancement non funzionano se è stata modificata la velocità di riproduzione.
Gli altoparlanti dell'unità non emettono suoni.	• DVD-LS86 Quando [FM-TM] l'indicatore lampeggia di arancione, gli altoparlanti del dispositosivo non emettono alcuno suono. Quando non si sta utilizzando il trasmettitore FM, spegnerlo (le luci si spengono). (15) • L'altoparlante è disattivato se lo schermo LCD è chiuso o se sono collegate le cuffie. • Alzare il volume. (6)
Gli altri altoparlanti non emettono suoni.	• Controllare tutti i collegamenti e le impostazioni. (16)
Quando si modifica la velocità di riproduzione non vengono emessi suoni.	• Può verificarsi una pausa dell'audio. Questo non indica un malfunzionamento.
DVD-LS86 Il trasmettitore FM non funziona.	• Il trasmettitore FM non funzioni quando le sono collegate le cuffie. (15) • Inserire un disco, premere [AV SELECT] per selezionare “DISC” e premere [▶ ON]. (15)
Il menu non viene visualizzato.
Nessun suono.	• DivX A seconda delle modalità di creatazione, potrebbe essere impossibile ascoltare l'audio. (9)

Visualizzazione

“○”	• L'operazione non è consentita dall'unità o dal disco.
Sullo schermo non apparenta.	• Selezionare "Si" per "On screen display" nella scheda "Display". (13)
"Controllare il disco."	• Pulire il disco. (17)
"U11"	• è stato inserto un disco non finalizzato. (5)
" ERROR 01"	• Si è verificato un problema con il blocco batteria. Rivolgersi al rivenditore.
" ERROR 02"	• Il blocco batteria è stato ricaricato per 20 ore, ma la ricarica non è andata a buon fine per quale motivo. Ricaricare di nuovo.
" ERROR 03"	• Si sta ricaricando in una posizione dove c'è troppo caldo/troppo freddo. Ricaricare a una temperatura normale (+5 a +35 °C).
"H □□"	• Si sono verificati problemi. Il numero che segue la lettera "H" dipende dal problema. Spagnere e riaccendere l'unità. In alternatively, spagnere l'unità, scollegare la sorgente di alimentazione (CA o blocco batteria), ricollegarla e quindi riaccendere l'unità.
□□ indica un numero.	Se i dati di servizio non scompaiano, annotarli e rivolgersi al rivenditore.
"Impossibile visualizzare gruppo XX, contentuto YY"	• Si sta tentando di riproduurre gruppi o contentuti non compatibili. (9)
"Errore di autorizzazione"	• Si sta tentando di riproduurre contentuti DivX VOD acquistati con un codice di registrazione differente. Non è possible riproduurre i contentuti su questa unità. (9)
"Noleggio scaduto"	• Per i contentuti DivX VOD sono disponibili zero riproduzioni. Non è possible procedere alla riproduzione. (9)

iPod DVD-LS86

L'iPod collegato non funziona.	Premere [AV SELECT] e selezionare "iPod". Quando viene selezionato "AUX" o "DISC" l'iPod non funziona.
Il video e le immagini fisse registrate sull'iPod non possono essere riprodotte sul display del dispositorico.	Le impostazioni video in uscita dell'iPod devono essere modificare. Per maggiori informazioni si prega di consultrare le istruzioni di funzionamento dell'iPod.

Indicatori [e [CHG]

L'indicatore [ð] lampeggia rapidamente.	· Si è verificato un problema di funzionamento. Rivolgersi al rivenditore.
L'indicatore [ð] lampeggia lentamente.	· L'unità è accesa e il display LCD è chiuso o DIMENSIONI-LCD è impostato su “MONITOR OFF” (Nessuna imagine). Spagnere il disposivo alla fine.
L'indicatore [CHG] lampeggia rapidamente.	· C'é un problema con il pacco batterie. Acendere il disposivo è verificare il messaggio che appara sul monitor LCD. (sopra)
L'indicatore [CHG] lampeggia lentamente.	· Il blocco batteria è quasi scarico. L'unità si spegnerà automaticamente entro pochi minuti.

Domande frequenti

Le pagine di riferimento sono indicate tra parentesi.

È possibile riproduire unDVD-Video acquistato in unaltro paese?	È possibile riproduire se il numero della regione comprende “2” o “ALL”.Verificare la custodia del disco. (Copertina)
È possibile utilizzare l'unità inaero o in ospedale?	Le onde elettromagnetic emesse nella presente unità possono influenzare le apparecchiature di un aereo o in un ospedale.Rispettare le regole e/o le istruzioni indicate dall'ospedale o alla compagnia aerea.
È possibile utilizzare l'unità inauto?	È possibile utilizzato que stesso dispositivo collegandolo con l'alimentatore da auto CC in dotazione per fornire alimentazione.Qualora non venisse utilizzato il adattatore da auto specificato potrebbero verificarsi dei danni. (15)Grazie al kit di montaggio su poggiatesta è possibile video stando seduti sul sedile posteriore dell'auto. (14)
È possibile collegare l'unità aun computer?	È possibile utilizzato il computer come scherno teilevioso effettando il collegamento al terminale di ingressso AVdi un computer. Tuttavia, non è possibile utilizzato l'unità come apparecchiatura periferica.

Reinizializzare impostazione 13 Ripetere 7, 11 Ripetizione A-B 11 Riprendere la riproduzione. 6 Riproduzione CD text 7 Riproduzione programmata/casuale (DVD-LS86) 7 Ruotare immagine 10 Selezionare numero 6,10 Sottotitolo. 10 Sound Enhancement. 11 Time Slip solo per la riproduzione. 10 TOP MENU. 6,8 Trasmettitore FM (DVD-LS86). 15 V Velocità ripr. 11 W WMA 8,9 Zoom manuale 12

AVVERTENZA:

PER RIDURRE IL RISCHIO DI INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'APPARECCHIO

NON ESPORRE QUESTO APPARECCHIO A PIOGGIA, UMIDITÀ, SCHIZZI O GOCCIOLAMENTI. NON POSIZIONARE OGGETTI PIENI DI LIQUIDI, COME VASI, SOPRA L'APPARECCHIO. UTILIZZARE SOLO ACCESSORI CONSIGLIATI. NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. LA MANUTENZIONE DEVE ESSERE EFFETTUATA SOLO DA PERSONALE QUALIFICATO.

VAROITUS!

• ÄLÄ ASENNA TAI SIJOITA TÄTÄ LAITETTA KABINETTITYYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAALI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU- TAI TULIPALOVAARA.
• ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANOMALEHDELLÄ, PÖYTÄLIINALLÄ, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ. ÄLÄ ASETA PALAVAA KYNTIILÄÄ TAI MUUTA AVOTULEN LÄHDETTÄ LAITTEEN PÄÄLLE. HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMALLA TAVALLA.

VAROITUS!

LAITTEEN KÄYTTÄMINEN MUULLA KUIN TÄSSÄ KÄYTTÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN TURVALLISUUSLUOKAN 1 YLITTÄVÄLLE NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.

(Laitteen alaosa) (Tuotteen alaosa) (Laitteen alapuoli)
