MANUALE UTENTE LS410 LENCO

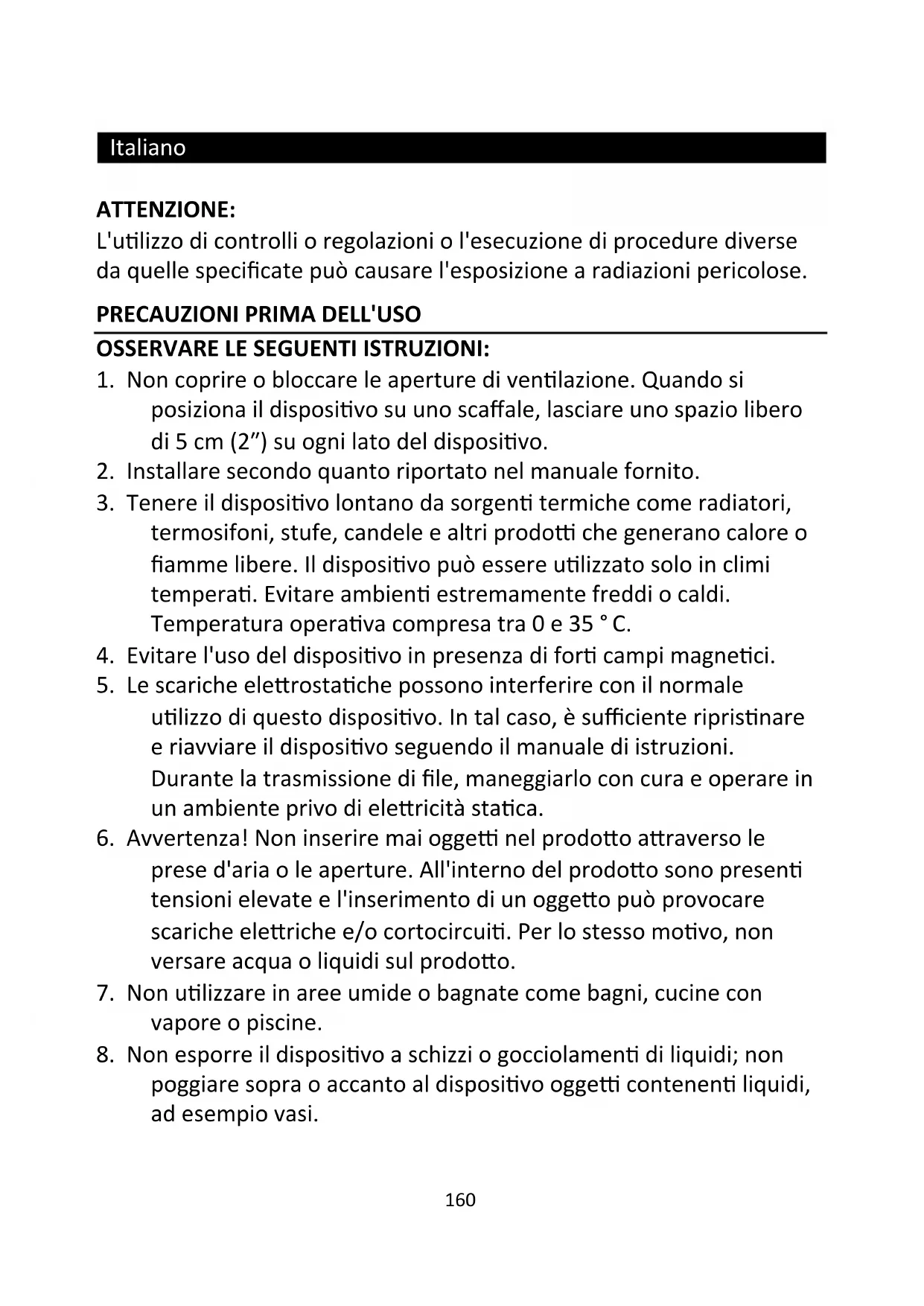

L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quale specificate più causare l'esposizione a radiazioni pericolose.

PRECAUZIONI PRIMA DELL'USO

OSSERVARE LE SEGUENTI ISTRUZIONI:

1. Non coprire o bloccare le aperture di ventilazione. Quando si posizione il dispositivo su uno scaffale, lasciare uno spazio libero di 5 cm (2") su agli lato del dispositivo.
2. Installare secondo quanto riportato nel manuale fornito.
3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e altri prodotti che generano calore o fiamme libero. Il dispositivo può essere utilizzato solo in climi temperati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0 e 35^ .
4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.
5. Le scariche elettrostatiche possono interferire con il normale utilizzato di quello dispositivo. In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguito il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.
6. Avvertenza! Non inseire mai oggetti nel prodottoattraverso le prese d'aria o le aperture. All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto cui provocare scariche elettriche e/o cortocircuito. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.
7. Non utilizzato in aree umide o bagnate come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non pogiare sopra o accanto al dispositivo oggetti contenti liquidi, ad esempio vasi.

9. Non utilizzato quello dispositivo in presenza di condensa.
   Quando l'unità viene utilizzata in una stanza calda e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa in grado di causare problemi di funzionamento; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.

10. Sebbene quello dispositivo sia fabbricato con la massima cura e controllato più volte prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi另一 apparecchiatura elettrica. Se si notano fumo, excessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediamente la spina alla presa di alimentazione principale.
11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.
12. Tenere fuori alla portata degli animali domestici, in quanto potrebbero mordere i cavi di alimentazione.
13. Per pulire il disposativo, utilizzato un panno morbido e asciutto. Non usare solventi o liquidi a base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzato un panno umido con detergente diluito.
14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio, modifica del disposativo o sostituzione della batteria.
15. Non interrompere la connessione quando il dispositorio sta formatting o trasferendo file. In caso contrario, i dati potrebbero essere danneggiati o andare persi.
16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Non utilizzato una prolonga USB perché può causare interferenze con seguenti anomalie dati.

17. L'etichetta con le caratteristiche tecniche si trovava sul pannello inferiore o posteriori del dispositivo.

18. Questo dispositivo non è destinato all'uso da parte di persona (compresi i bambini) con disabilità fisiche, sensoriali o mentali, o privi di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsable per la loro sicurezza.

19. Questo prodotto è destinato esclusivamente a un uso non professionale e non può essere utilizzato per scopi commerciali o industriali.
20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di quello prodotto in una posizione instabile, da vibrazioni o urti o la mancata osservanza di qualsiasi altri avvertimento o precauzione indicati in quello manuale utente non saranno coperti da garanzia.
21. Non rimuovere mai l'involucro esterno di quello dispositivo.
22. Non posizionare mai quello dispositivo su altre apparecchiature elettriche.
23. Tenere i sacchetti di plastica fuori alla portata dei bambini.
24. Utilizzare solo collegamenti/accessori specificati dal produttore.
25. Rivolgersi a personale qualificato per l'assistenza. É necessario ricorrere all'assistenza quando il dispositivo ha subito quello tipo di danno, ad esempio al cavo di alimentazione o alla spina, se è stato versato del liquido o sono caduti oggetti al suo interno, oppure se è stato esposto a pioggia o umidità, quando non funziona normalmente o è caduto.
26. L'esposizione prolungata ai suoni ad alto volume deilettori musicali cui po causare una perdita temporanea o permanente dell'udito.
27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:
    In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale di assistenza qualificato.

Non calpestare o schiacciare l'alimentatore. Maneggiare il cavo con molta cura, in particolare vicino alla presa e al punto di collegamento con il dispositivo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori alla portata dei bambini. Giocando con il cavo di alimentazione possono ferirsi seriamente.
- Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo di tempo.
La presa di corrente deve essere installata vicino all'apparecchio e deve essere lavorante accessibile.
Non sovraccaricare le prese CA né le prolonghe. I sovraccarichi possono causare incendi o scariche elettriche.
I dispositivi con struttura di classe I devono essere collegati a una presa di rete con connessione di messa a terra di protezione.
I dispositi con struttura di classe II non richiedono un collegamento a terra.
- Tenere sempre la spina quando la si estrae alla presa di corrente. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito.
Non utilizzato un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche.

1. Se il prodotto contiene o viene consagnato con un telecomando contente batterie a bottone:

Avverenza:

• "Non ingerire la batteria, pericolo di uszioni chimiche" o avventenza equivalente.
  Il presente prodotto (o il telecomando in dotazione) contiene una pila a bottone. Se ingerita, la batteria può causare graviustioni interne in sole 2 ore e portare alla morte.
• Tenere le batterie, nuove o usate, fuori alla portata dei bambini.

Se il vano batteria non si chiude completamente, interrompere l'uso del dispositivo e tenere quest'ultimo fuori alla portata dei bambini.
Se si teme che delle batterie possano essere state inghiottite o essere venute a lavoro con qualsiasi parte interna del corso, contattare immediamente un medico.

1. Precauzioni sull'uso delle batterie:

La batteria può esplodere se non viene sostituita correttamente. Sostituire solo con una batteria dello stesso tipo o equivalente.
- Durante l'uso, lo stoccaggio o il trasporto, le batterie non vanno esposte a temperature extremamente alte o basse o alla bassa pressione atmosferica riscontrabile ad alta quota.
- La sostituzione con una batteria di tipo errato può provocare un'esplosion o la perdita di liquidi o gas inflammabili.
- Una batteria può esplodere se viene smaltita nel fuoco o in unorno caldo, schiacciata o tagliata.
- Lasciare una batteria in un ambiente circostante a temperatura extremamente elevata perché provocare un'esplosion o una perdita di liquidi o gas infiammabili.
- Una batteria soggetta a una pressione atmospherica extremamente Bassa cui provocare un'esplosion o una perdita di liquidi o gas infiammabili.
- Et necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie.

INSTALLAZIONE

• Disimballare tutte le parti e rimuovere il materiale protettivo.

• Non collegare l'unità alla rete elettrica prima di averere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti.

• Queste istruzioni sono relative solo ai prodotti che utilizzato il cavo di alimentazione o l'alimentatore CA.

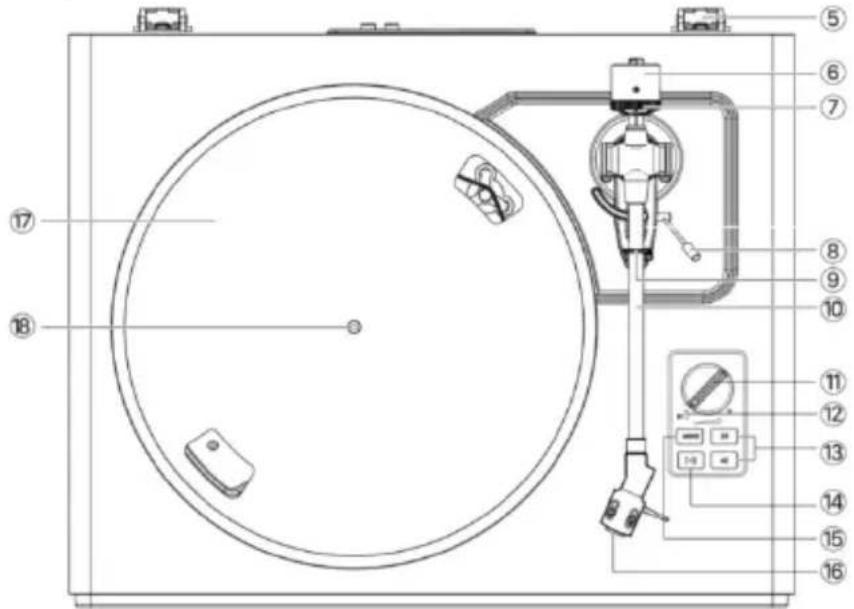

Descrizione del prodotto

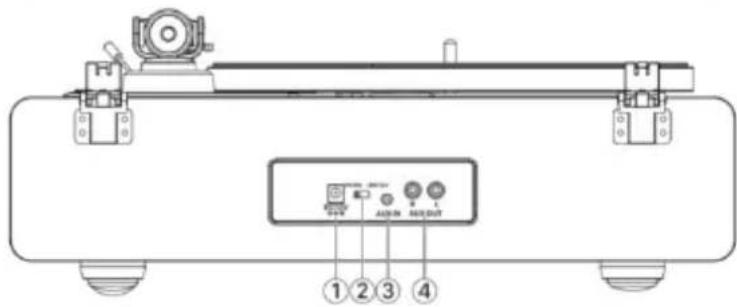

1. Presa jack di ingresso CC
2. Selettore uscita Phono/Line
3. Presa jack AUX IN
4. Prese jack di uscita Phono/Aux
5. Cerniere del coperchio
6. Contrappeso
7. Ghiera di regolazione delle forza di tracciamento
8. Leva di sollevamento del braccio

9. Clip braccio

10. Braccio

11. Controllo volume
12. Indicatore
13. Pulsante di selezione della velocità
14. Pulsante riproduzione/pausa
15. Pulsante di accensione/spegnimento/modalità di funzionamento
16. Testina fonografica con stilo
17. Piatto girevole
18. Alberino del giradischi

Componenti inclusi

Prima di installare il giradischi, verificare il contento della confezione e assicurarsi che tutte le parti di seguito descripte siano incluse e non presentino danni visibili. Si raccomanda di conservare il materiale di imballaggio originale, in caso sia necessario sostuire o restituire il prodotto.

1) Unità giradischi
7) Dima di allineamento della testina
2) Alimentatore
8) Adattatore 45 giri
3) Coperchio del giradischi
9) Manuale di istruzioni
4) Tappetino antiscivolo
5) Piatto girevole con cinghia
6) Contrappeso

Installazione del giradischi

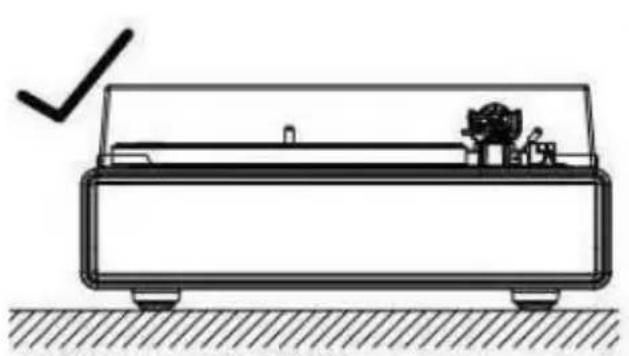

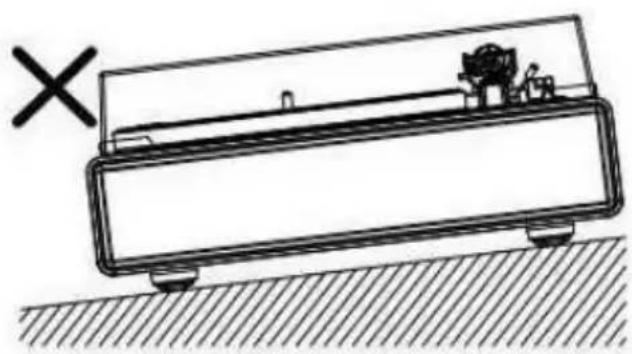

. Assemblare il giradischi su una superficie piana.
. Per evitare che si producano effetti indesiderati dovuti alle vibrazioni e alla pressione acustica, non installare il giradischi in prossimità di oggetti quali altoparlanti.
. Il giradischi può captere la carica elettrostatica della radio se viene posizionato vicino ad un appearecchio radio. Pertanto, si raccomanda di tenere il giradischi lontano dagli appearecchi radio.
. Se il giradischi si trovava vicino ad apparecchiature (telefoni cellulari, ecc.) che emettono forti onde radio, potrebbero verificarsi dei disturbi.

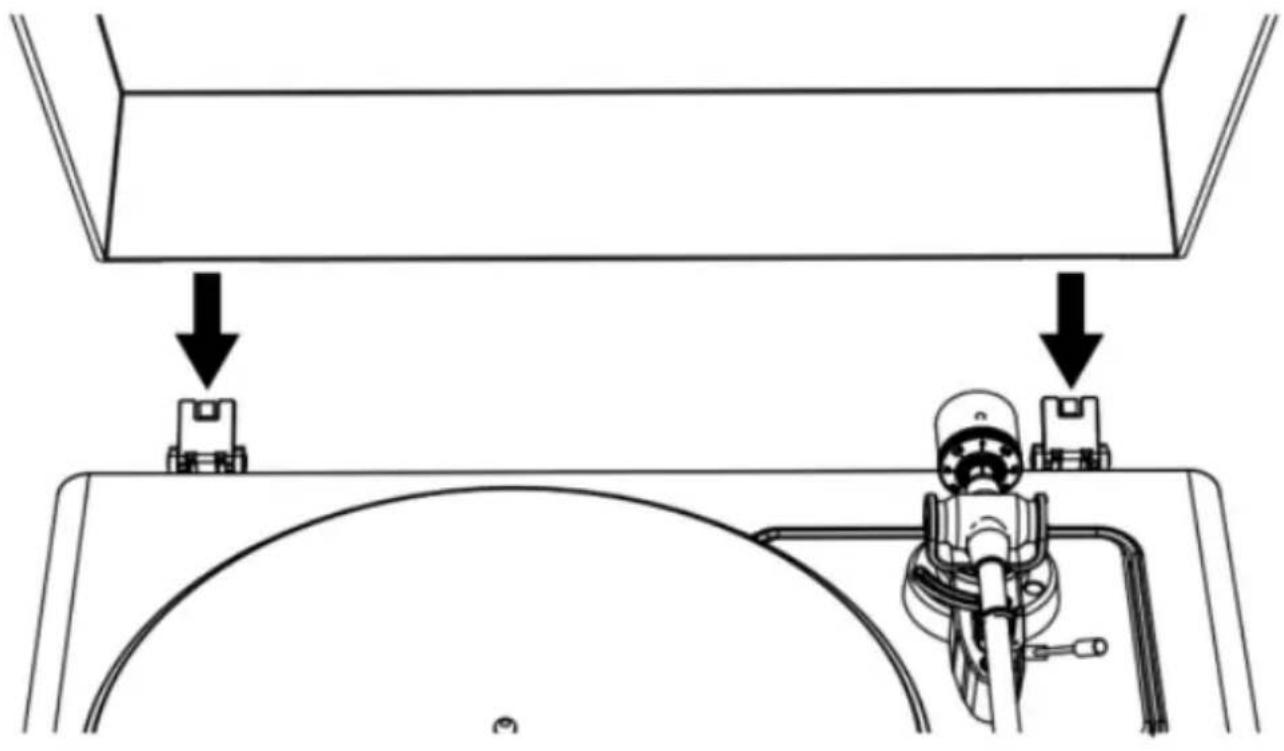

Installazione del coperchio

Inserire i supporti delle cerniere del coperchio sulle cerniere del giradischi.

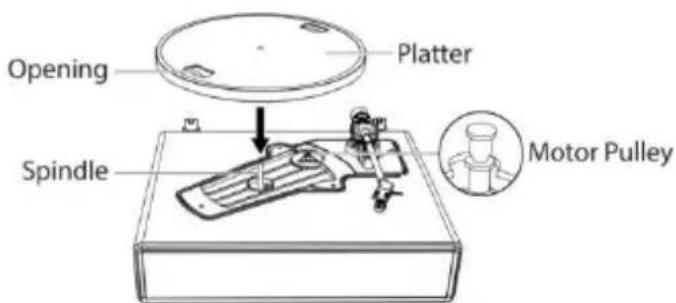

Montaggio del piatto girevole e della cinghia

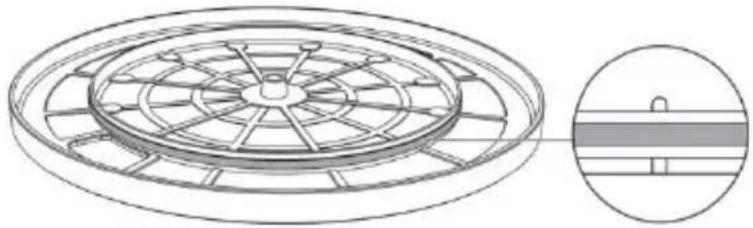

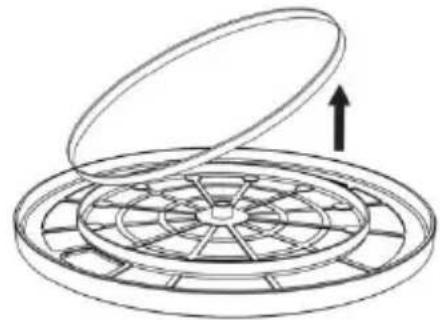

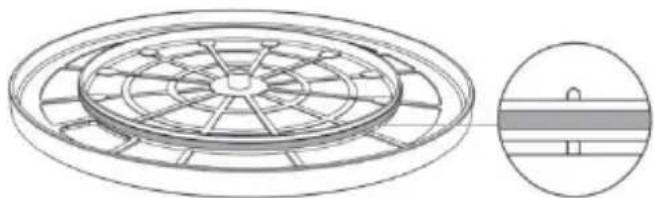

1. Capovolgere il piatto girevole e verificare la posizione della cinghia.

Assicurarsi che la cinghia di trasmissione sia avvolta al centro del cerchio. Se la cinghia di trasmissione è posizionata troppo in alto o troppo in basso sul cerchio, potrebbe cadere o alterare la velocità.

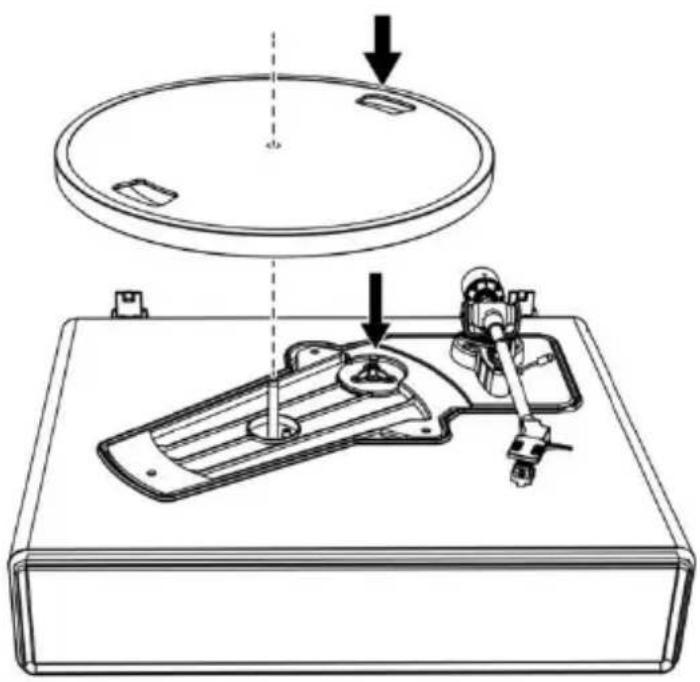

1. Posizione are il piatto girevole sull'alberino.

Assicurarsi che il piatto girevole sia posizionato correttamente sull'alberino.

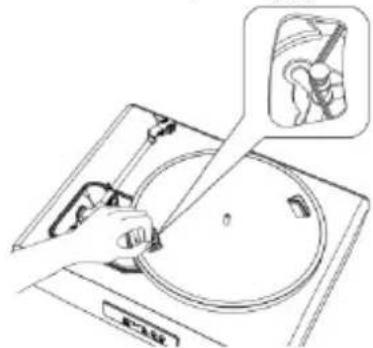

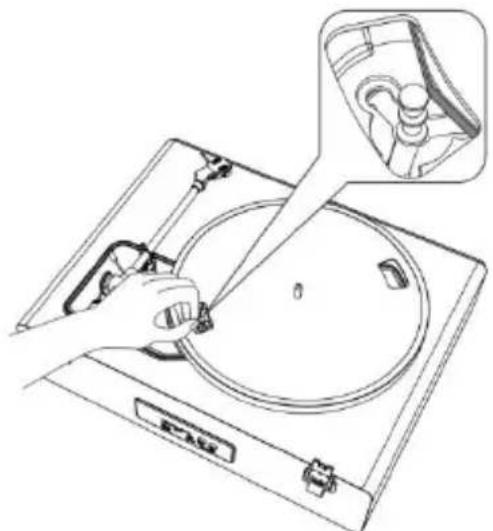

1. Posizione are la cinghia sulla puleggia del motore.

EN	IT
Opening	Aperture
Spindle	Alberino
Platter	Piatto girevole
Motor Pulley	Puleggia del motore

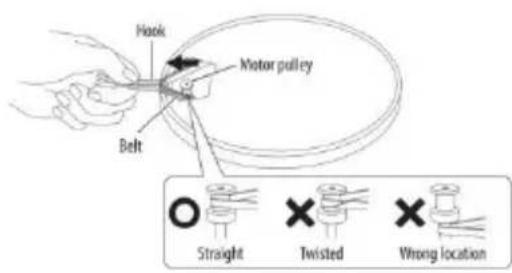

Allineare una delle aperture del piatto girevole con la puleggia del motore e, tirando entrambé le estremità del nastro rosso fissato alla cinghia, posizionare la cinghia sulla puleggia del motore, come moltoato nella figura. Durante但这a operazione, fare attenzione a non arrotolare la cinghia.

EN	IT
Hook	Gancio
Motor pulley	Puleggia del motore
Belt	Cinghia
Straight	Dritta
Twisted	Arrotolata
Wrong location	Posizione sbagliata

1. Rimuovere il nastro rosso alla cinghia

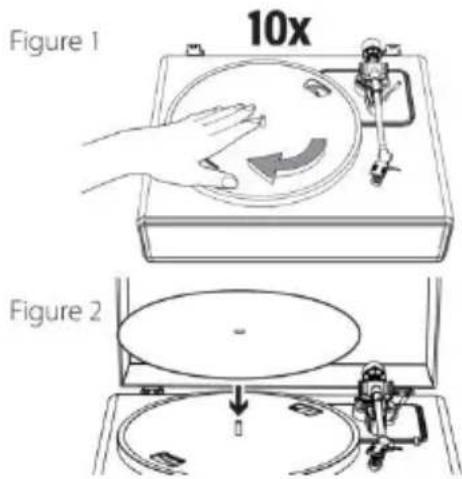

Rotazione del piatto girevole

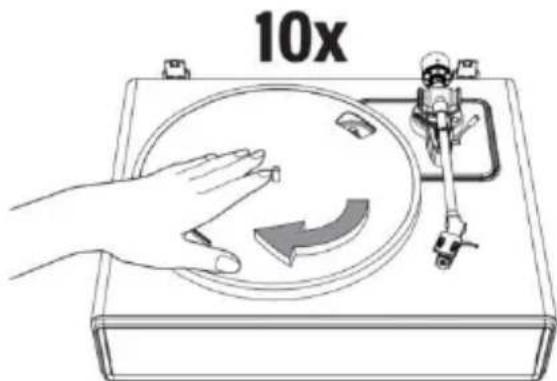

1. Ruotare lentamente il piatto girevole con le mani per dieci volte in senso orario (Figura 1).

2. Questa operazione serve a resettare il meccanismo automatico, eliminare eventuali torsioni della cinghia e assicurarsi che questa scorraenza problemi nel cerchio sulla parte inferiore del piatto girevole.

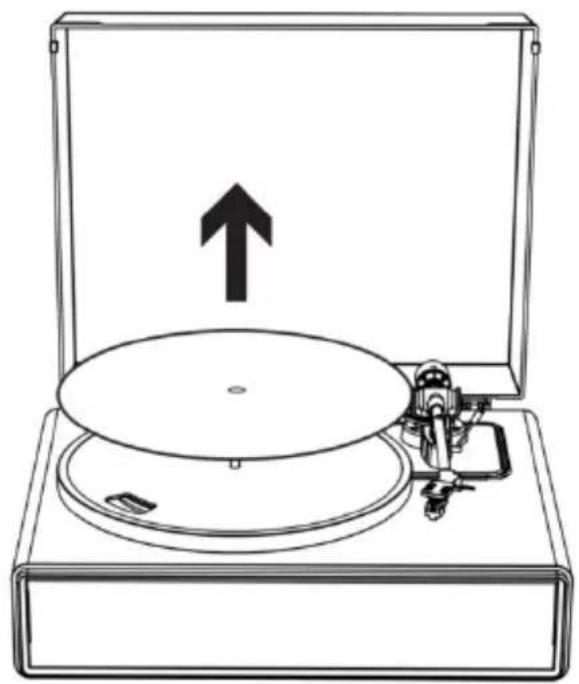

3. Posizione are il tappetino antiscivolo sul piatto girevole. Assicurarsi che il logo sul tappetino sia rivolto verso l'alto (Figura 2).

EN	IT
Figure 1	Figura 1
Figure 2	Figura 2

Regolazione della forza di tracciamento della testina

Il contrappeso fornito in dotazione è adatto per testine con un peso compreso tra 3,0 e 6,0 g.

EN	IT
Counterweight	Contrappeso
Tracking Force Dial	Ghiera di regolazione delle forza di tracciamento
Center Line	Linea centrale

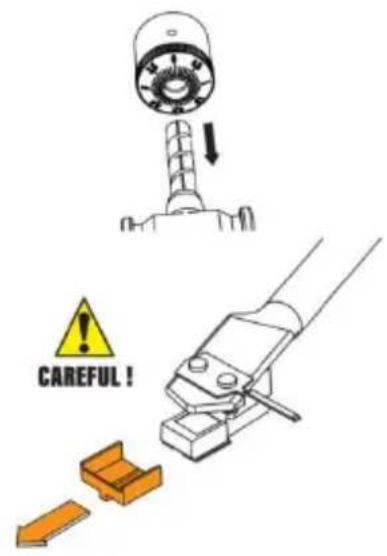

1. Premere e ruotare con delicatezza il contrappeso sul retro del braccio (la ghiera deve essere rivolta verso la parte frontale del giradischi).
2. Tirare in avanti la protezione per rimuoverla.

NOTA: se si applica una forza verso il basso, lo stilo potrebbe staccarsi dal corpo. Se lo stilo si è staccato o sta per staccarsi, l'audio verrà riproduotto solo a volume basso; in quello caso, fare riferimento alla categoria "Sostituzione dello stilo" per fissarlo correttamente.

EN	IT
CAREFUL!	ATTENZIONE!

1. Rimuovere la fascetta e sbloccare il braccio.
2. Abbassare la leva di sollevamento del braccio e posizionare la testina tra il supporto del braccio e il piatto girevole.

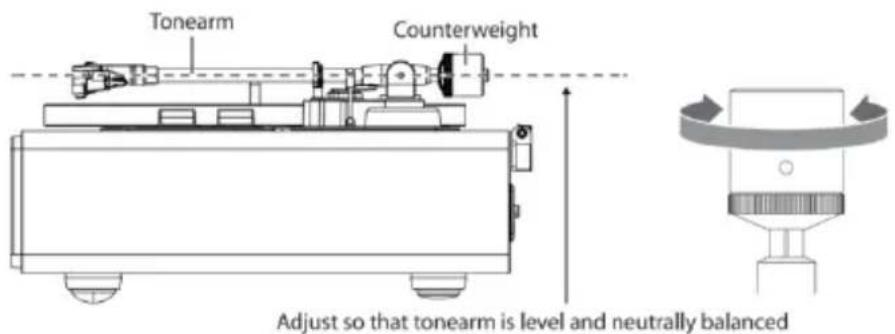

3. Ruotare con cautela il contrappeso, fino a quando il braccio raggiunge una posizione di equilibrio. Il braccio dovrebbe tornare alla posizione di equilibrio se viene spostato su o giù. Questa regolazione deve essere eseguita con attenzione.

EN	IT
Tonearm	Braccio
Counterweight	Contrappeso
Adjust so that tonearm is level and neutrally balanced	Effettuare la regolazione in modo che il braccio sia a livello e in posizione di equilibrio.

1. Dopo avee bilanciato il braccio correttamente, riposizionarlo sul supporto. Senza muovero il contrappeso, ruotare gentilmente la ghiera di regolazione della forza di tracciamento in modo da allineare lo zero con la linea centrale nera sul retro del braccio. Verificare che il braccio sia più in posizione di equilibrio.

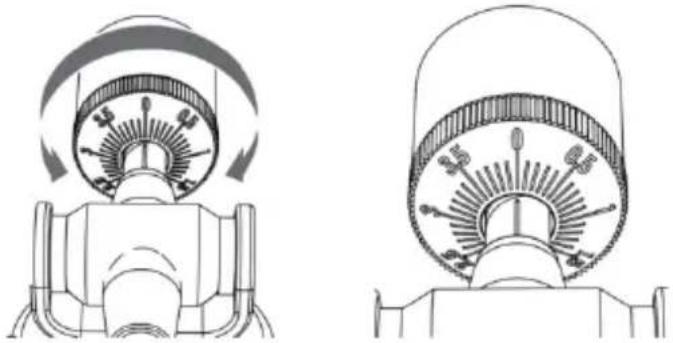

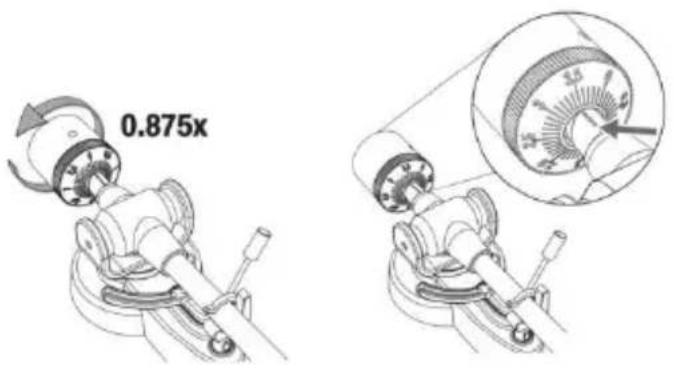

1. Infine, ruotare sia il contrappeso che la ghiera di regolazione della forza di tracciamento in senso antiorario (guardandolo da davanti) per regolare la forza di tracciamento secondo le raccomandazioni del fabbricante della testina.

Nota:gni segno sulla Scala corrisponde a 0,1 g. La forza di tracciamento raccomandata per la testina installata in fabbrica è parl a 3,5g± 0,5g . Ruotare con cautela la ghiera di regolazione delle forza di tracciamento, smettendo quando la misura "3,5" si trovato in corrispondenza della linea nera sul braccio.

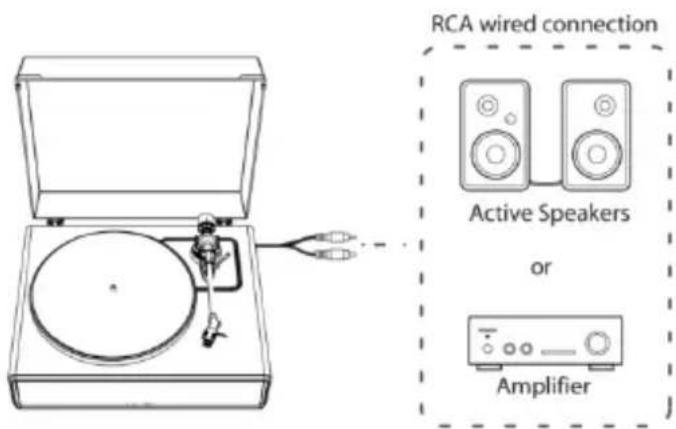

Collegamento ad un altoparlante esterno mediante cavo audio RCA

Questo giradischi è dotato di 4 altoparlanti e un amplificatore phono integrati.

Se si desidera utilizzato un amplificatore o degli altoparlanti diversi, seguire le istruzioni di seguito riportate:

EN	IT
RCA wired connection	Connessione cablata RCA
Active Speakers	Altoparlanti attivi
or	o
Amplifier	Amplificatore

NOTA: per ottenere una qualità del suono ottimale, si consiglia di impostare il volume del giradischi al minimo. In quello modo, l'audio del giradischi sare riprodotto dal vosto amplificatore o dagli altoparlanti.

1. Impostazione del selettore del preamplificatore

Questo prodotto è dotato di un amplificatore phono integrato. Il prodotto può essere utilizzatoanche se non si dispone di un amplificatore phono o di un'apparecchiatura collegabile con un amplificatore phono integrato.

Utilizzato il selettore del preamplificatore per configurare l'uscita, come raffigurato di seguito.

Apparecchiatura a cui è collegato il giradischi	Posizione del selettore del preamplificatore	Dove collegare il cavo audio RCA
Dispositivo con ingresso phono	PHONO	Presa jack di ingresso phono e terminale di messa a terra dell'apparecchiatura a cui è collegato il giradischi
Dispositivoenza ingresso phono	LINE	Presa jack AUX o LINE dell'apparecchiatura a cui è collegato il giradischi

NOTA: i jack RCA non sono pensati per essere collegati direttamenteagli altoparlanti passivi/non alimentati in modalità LINE. Se vengono collegati ad altoparlanti passivi, non verrà riprodotto alcun suono.

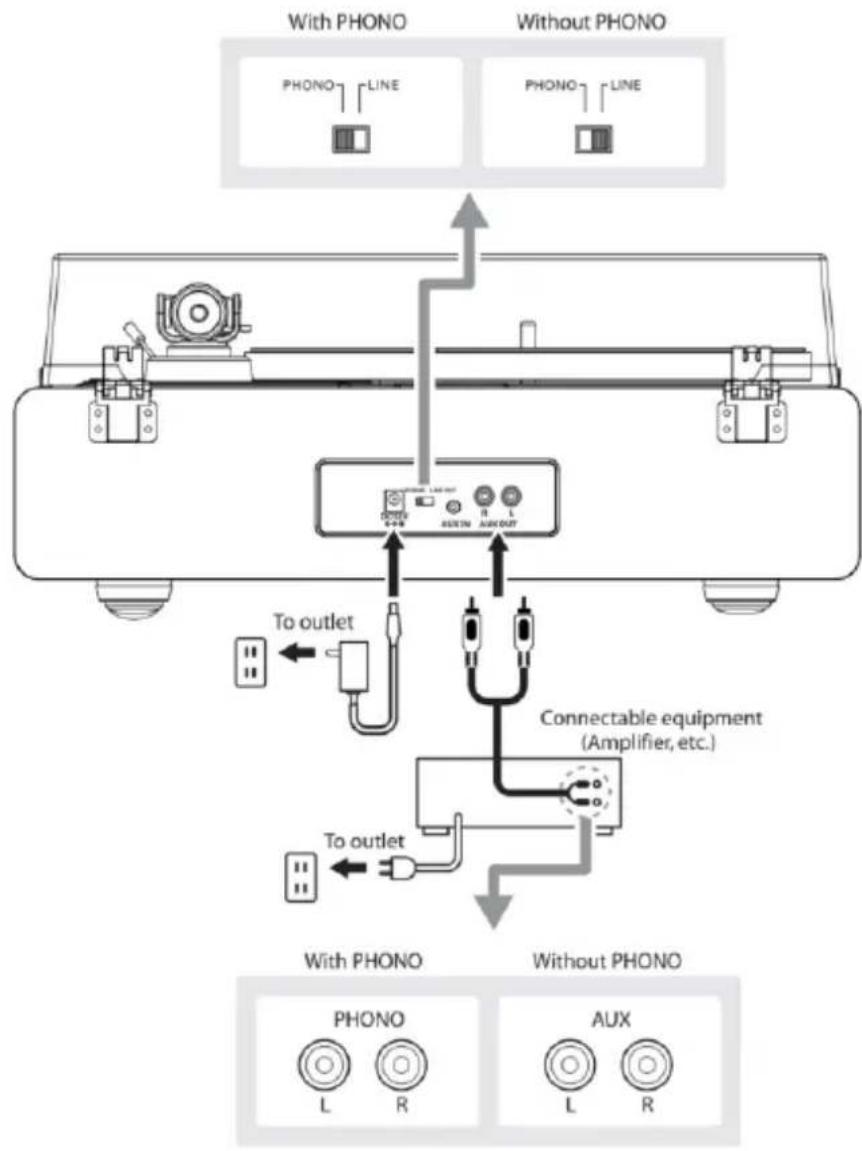

2. Collegamento del dispositivo

Regolare le impostazioni del selettore del preamplificatore e collegare il cavo audio RCA ad una presa jack di ingresso compatibile con l'apparecchiatura a cui si desidera collegare il giradischi (amplificatore, altoparlanti attivi, ecc.).

• Il jack rosso del cavo audio RCA trasporta il segnale del canale destro (R), perché il jack bianco quello del canale sinistro (L).

EN	IT
With PHONO	Con ingresso PHONO
Without PHONO	Senza ingresso PHONO
PHONO	PHONO
LINE	LINE
TO outlet	Presa di corrente
Connectable equipment (Amplifier, etc.)	Apparecchiatura a cui si collega il giradischi (amplificatore, ecc.)
To outlet	Presa di corrente
With PHONO	Con ingresso PHONO
Without PHONO	Senza ingresso PHONO
PHONO	PHONO
AUX	AUX

Collegamento alla rete elettrica

1. Inserire il connettore CC del cavo dell'alimentatore CA nella presa jack di ingressso CC sul retro del giradischi.
2. Collegare l'alimentatore CA ad una normale presa elettrica.

NOTA: non collegare l'alimentatore CA alla presa elettrica prima di averere completato il montaggio del giradischi. Prima di accendere il giradischi, controllinge nuovamente tutti i collegamenti, per assicurarsi che siano stati effettuati correttamente e siano sicuri. Spagnere sempre il giradischi prima di collegarlo o scollegarlo dall'alimentazione.

Funzione di gestione del consumo energetico

Il dispositivo si spegnerà automaticamente dopo 20 minuti di inattività.

L'indicatore luminoso si spegnerà.

Per rimettere in funzione il prodotto, premere nuovamente il pulsante di accensione/spegnimento.

Riproducione di un disco

1. Prima di riproduire un disco

1.1 Tirare in avanti la protezione per rimuoverla.

NOTA: se si applica una forza verso il basso, lo stilo potrebbe staccarsi dal corpo. Se lo stilo si è staccato o sta per staccarsi, l'audio verra riprodotto solo a volume basso; in quello caso,fare riferimento alla categoria "Sostituzione dello stilo" per fissarlo correttamente.

EN	IT
CAREFUL!	ATTENZIONE!
Protector	Protezione

1.2 Posizionare il disco sul tappetino antiscivolo in modo che il foro centrale sia allineato con l'alberino.

2. Funzionamento del giradischi

Innanzitutto, abbassare in modo sufficiente il volume dell'amplificatore e degli altoparlanti.

2.1 Collegare l'alimentatore fornito in dotazione al giradischi e premere il pulsante Mode. Il giradischi si accenderà. L'indicatore luminoso si accenderà di roso.
2.2 Rimuovere la protezione dallo stilo.
2.3 Posizione are il disco sul tappetino antiscivolo.
2.4 Premere il pulsante di selezione della velocità per impostare la modalità 33 o 45 giri a seconda del tipo di disco.
2.5 Premere una volta il pulsante riproduzione/pausa per azionare o arrestare il piatto girevole.
2.6 Sbloccare la clip del braccio e spostare verso l'alto la leva di sollevamento del braccio.
2.7 Portare il braccio nella posizione desiderata (scanalatura) sul disco.
2.8 Far scendere delicatamente il braccio sul disco spostando la leva di sollevamento verso il basso
2.9 Alzare il volume del giradischi quanto necessario.
2.10 Una volta terminata la riproduzione del disco, sollevare il braccio, riportarlo nella posizione di riposo sull'apposita clip e premere a lungo il pulsante Mode per spegnere il giradischi.

NOTA:

1. se il tempo di pausa tra una traccia e l'altra è maggiore di 3 minuti, il piatto girevole smetterà automaticamente di girare per evitare di danneggiare il disco. L'indicatore luminoso si accenderà di rosso. Per rimettere in funzione il prodotto, premere il pulsante di avvio.
2. Se il tappetino in feltro si sporca, cui la raccomanda di rimuovere periodicamente il tappetino in feltro per pulirlo alla polvere.
3. Per evitare che il disco si graffi e si deformi, rimuoverlo dopo l'uso.
4. Non utilizzato uno stabilizzatore per dischi.

Funzione AUX-IN

Questo giradischi include un jack di ingressso del segnale audio ausiliario per il collegamento di dispositivi audio esterni, comelettori MP3,lettori CD e iPod meno recenti non collegabili al dock,in modo da poter ascoltare la sorgente esternaattraverso gli altoparlanti del giradischi.

1. Utilizzare un cavo audio (non incluso) con un connettore stereo da 3,5 mm su ciascuna estremità del cavo.
2. Collegare un'estremità al jack AUX-IN del giradischi e l'altra estremità al jack Line Out del dispositivo audio.
3. Accendere il giradischi e il dispositivo audio. L'indicatore luminoso del giradischi si accenderà di rosso.
4. Premere nuovamente il pulsante MODE; l'indicatore luminoso del giradischi si accenderà di verde. Ora il giradischi è in modalità AUX-IN.
5. Il livello del volume più essere controllato tramite il giradischi. Azionare tutte le funzioni del disposativo ausiliario come di consueto.

NOTA:

1. assicurarsi che il braccio sia ben bloccato per evitare danni.
2. Una volta fatto ciò, non dimenticare di spegnere l'alimentazione del giradischi e del disposativo esterno.

Funzione Bluetooth

1. Collegare l'alimentatore fornito in dotazione al giradischi e premere il pulsante MODE; l'indicatore luminoso si accenderà di rossso.
2. Premere due volte il pulsante Mode per passare alla modalità Bluetooth. L'indicatore luminoso inizIERÀ a lampeggiare rapidamente di blu. Il giradischi emetterà un segnale acustico di attivazione.
3. Attivare la funzione Bluetooth del dispositivo multimediae, cercare e selezionare "Lenco LS-410" per abbinare il dispositivo multimediae al giradischi.
4. Una volta effettuato l'abbinamento del dispositivo multimediale al giradischi, quello emetterà un breve segnale acustico di conferma.
5. A questo punto, sarebbe possibile riproduire il contentuto musicale del dispositivo multimediae con il giradischi. L'indicatore rimarra接触到.

Nota: Versione Bluetooth: 5.0

"Questo prodotto ha una funzione di ricezione Bluetooth, ma non è in grado di trasmettere l'audio tramite Bluetooth. Ciò significica che è unicamente possibile ricevere in modalità wireless un segnale audio Bluetooth da una fonte esterna, come ad esempio uno smartphone."

Cura del prodotto

Corpo del giradischi

• In presenza di sporco o polvere sul giradischi, scollegare innanzitutto l'alimentatore CA e rimuovere lo sporco e la povere con un panno morbido e asciutto.
• Nonutilizzare benzene, diluenti, ecc.
• Prima di riporre il prodotto per un lungo periodo di tempo, scollegare l'alimentatore CA alla presa di corrente e avvolgere il prodotto nella plastica per evitare che venga a contatto con l'umidità. Inoltre, la cinghia di trasmissione deve essere rimossa per evitare che si deformi.

Punta dello stilo

• Se lo sporco si deposita sulla punta dello stilo, pulirlo con una spazzola comunamente disponibile in commercio.
• Si raccomanda di utilizzato un detergente specifico (non incluso) in caso di sporco ostinato sulla punta dello stilo. La pulizia va effettuata muovendo la spazzola alla parte posteriore verso la parte anteriore della punta dello stilo.

Sostituzione dello stilo

Si consiglia di sostuire lo stilo dopo 400 ore di utilizzo.

Rimozione dello stilo

• Oltre a deteriorare la qualità del suono, i dischi possono danneggiarsi se la punta dello stilo della testina si usura.
• Assicurarsi di scollegare l'alimentatore CA del prodotto alla presa di corrente.
• Durante la sostituzione dello stilo, afferrare saldamente il portatestina e il corpo della testina. Ruotare la parte anteriore dello stilo con un movimento in avanti e verso il basso.

Installazione di un nuovo stilo sostitutivo

1. Installare il nuovo stilo sostitutivo sulla testina.

EN	IT
Engage in body first	Inserirlo dapprima nel corpo

1. Spingere lo stilo verso l'alto forn a farlo scattare in posizione.

1. Assicurarsi che non rimanga uno spazio libero tra il portatestina e la testina.

Sostituzione della cinghia

• La cinghia è un componente soggetti ad usura. É necessario sostituirla se la velocità di riproduzione diminuisce o se il disco gira in modo irregularare. Come regola generale, si raccomanda di sostituire la cinghia una volta all'anno.
• Prima di sostituire la cinghia, assicurarsi di averere scollegato l'alimentatore CA del prodotto alla presa di corrente.

1. Rimuovere il tappetino antiscivolo.

2. Rimuovere la cinghia alla puleggia del motore.

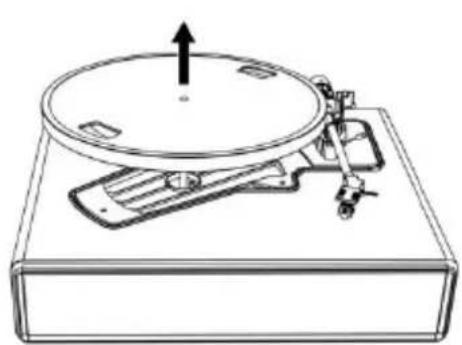

1. Rimuovere il piatto girevole e successivement la vecchia cinghia.

1. Capovolgere il piatto girevole e individuare il cerchio rialzato. Avvolgere la nuova cinghia attorno al cerchio centrale.

1. Riposizionare il piatto girevole.

Allineare una delle aperture con la puleggia del motore color ottone.

6. Posizione are la cinghia sulla puleggia del motore color ottone

Prendere la cinghia precedentamente fissata nel passaggio 4 e, tenendola tirata, posizionarla sulla puleggia del motore.

7. Ruotare lentamente il piatto girevole con le mani per dieci volte in senso orario, come indicato alla freccia nella figura seguente.

Istruzioni per spostare il giradischi

Utilizzato il materiale originale, imballare il giradischi eseguendo in ordine inverso la procedura di disimballaggio. Se non si dispone più del materiale di imballaggio, procedere nel modo seguente:

• dello svolpato, il tappetino in feltro e il piatto girevole e avvolgerli in modo che non possano essere danneggiati.
  Fissare la protezione sulla testina.
  Utilizzare una fascetta o un oggetto simile per legare il braccio sul supporto in posizione di riposo, in modo che non possa spostarsi.
• Avvolgere il corpo del giradischi utilizzato della carta o un panno morbido, in modo che non possa danneggiarsi.

Risoluzione dei problemi

Problema	Soluzione
Il piatto non gira.	L'alimentatore CA è collegato alla presa elettrica;- Collegare l'alimentatore CA alla presa elettrica.Qual è lo stato dell'indicatore luminoso;- L'indicatore è verde. Ciò significica che il giradischi è in modalità AUX IN. Premere due volte il pulsante Mode per passare alla modalità giradischi.- L'indicatore è blu. Ciò significica che il giradischi è in modalità Bluetooth. Premere una volta il pulsante Mode per passare alla modalità giradischi.- Se l'indicatore luminoso è rosso, significica che il dispositivo è in modalità giradischi.La cinghia è fuoriuscita dal piatto girevole?- Posizionare correttamente la cinghia sul piatto girevole.La cinghia è posizionata sulla puleggia del motore?- Verificare che la cinghia sia posizionata correttamente sulla puleggia del motore (color ottone).La cinghia è stata danneggiata?- Sostituirla con una nuova cinghia.
Il piatto gira, ma il giradischi non emette alcun suono?	Lo stilo è danneggiato;- Controllare e sostuire lo stilo, se necessario. Si consiglia di sostuire lo stilo dopo 400 ore di utilizzo.Lo stilo è positizonato correttamente sul corso della testina?- Controllare la testina e regolarla, se necessario.
Lo stilo salute.	Il disco è deformato;- Controllare il disco.Il disco è graffiti;- Controllare il disco.La pressione dello stilo è regolata correttamente;- Fare riferimento alla sezione "Regolazione della forza di tracciamento della testina" per regolare nuovamente la forza di tracciamamento.
Il giradischi emette uno strano rumore simile a un "gemito".	· Il prodotto riceve eccessive vibrazioni dal pavimento, alla superficie delle pareti o dagli altoparlanti vicini? - Ridurre le vibrazioni, o installare il prodotto su una superficie non soggettaagli effetti delle vibrazioni. · Il prodotto è installato su una superficie stabile? - Verificare che il prodotto sia stato installato su una superficie adeguata.
Durante la riproduzione, il giradischi genera uno strano rumore.	· C'è della polvere sulla punta dello stilo della testina? - Se la polvere si deposita sulla punta dello stilo, pulire con una spazzola comunamente disponibile in commercio.
Il suono emesso durante la riproduzione del disco è troppo veloce o troppo lento.	· Le impostazioni della velocità del prodotto sono state regolate correttamente? - Selezionare la giusta velocità a seconda del tipo di disco che si riproduce.
La velocità di riproduzione rallenta o il disco gira in modo irregolare.	· La cinghia si è allentata? - Sostituirla con una nuova cinghia. · La cinghia è stata installata correttamente? - Fare riferimento alla sezione "Montaggio del piatto girevole e della cinghia" per impostare correttamente la cinghia.

Specliche Giradischi

Alimentazione	100 - 240 V CA, uscita CC 12 V, 1500 mA
Consumo di energia	35 W
Velocità giradischi	33 1/3, 45 giri/min
Potenza in uscita (RMS)	40 W in modalità Bluetooth
Potenza nominale degli altoparlanti	2 x 15 W + 2 x 10 W
Dimensioni (L x P x A)	17,32'' x 14,57'' x 7,56'' (440 x 370 x 192 mm) (coperchio chiuso), 15,75'' x 16,73'' x 18,19'' (400 x 425 x 462 mm) (coperchio aperto)
Peso	13,3 lb (6,05 kg)

Stilo

Modello	Audio-Technica AT3600
Risposta in frequenza	20 Hz - 20 kHz
Bilanciamento canale	<2,5 dB
Separazione canale	>18 dB
Tensione di uscita	2,5 mV
Resistenza di carico raccomandata	47 kΩ
Connessione amplificatore	MM (a magnete mobile) – ingressso
Forza di tracciamento raccomandata	3,5 ± 0,5 g
Peso	0,18 oz (5,1 g)

Nota: Design e specifiche sono soggetti a modificifica alla preavviso.

Alimentatore

Produttore: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD

Numero di modello: SW1201500-NM

Utilizzare solo l'alimentatore individato nel presente manuale.

Informazioni
Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo	BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD
Identificativo del modello	SW1201500-NM
Tensione in ingresso	100-240 V
Frequenza d'ingresso CA	50-60 Hz
Tensione di uscita	CC 12 V
Currente di uscita	1500 mA
Potenza in uscita	18 W
Efficienza media attiva	85,00%
Efficienza a basso carico (10%)	83,20%
Consumo energetico a vuoto	0,1 W

1. Garanzia

Commaxx B.V. offre assistenza e garanzia in conformità con la legge europea, il che significica che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale.

Nota importante: non è possible inviare direttamente a Commaxx B.V. i prodotti da riparare.

Nota importante: qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade.

Questo dispositivo non è adatto per l'uso professionale. Qualora l'unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti alla garanzia sono nulli.

2. Clausola di limitazione della responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in但这a guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale cui derivare delle descrizioni contente nel presente libretto di istruzioni.

3. Smaltimento a fine vita del disposativo

Questo symbolo indica che in Europa è vietatogettare il prodotto elettrico o la batteria tra i rifiuti domestici. Per il corretto smaltimento del prodotto e della batteria, atteneri alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

4. DICHiarazione DI CONFORMITA

Il fabbricante, Commaxx, dichiarare che il tipo di apparecchiatura radio [Lenco LS-410] è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

https://commaxx-certificates.com/doc/ls-410 doc.pdf

Tipo RF	Intervallo di frequence (MHz)	Potenza (dBm)
Bluetooth	2402-2480	<6

5. Assistenza

Per ulteriori informazioni e l'accesso all'helpdesk, visitare il site www.lenco.com

Commaxx B.V. Wiebachstraße 37, 6466 NG Kerkrade, Paesi Bassi.

Pycckn

OCTOPOXHO:

IcnoIb3OBaHne yctpoiCTB ynpabLeHnI nn peYIpOBAHnI nII BblIOJIHeHne npoJeDpy, OTLIuHbIX OT Yka3aHHbIX B HactOJaem DOKyMeHTe, MoKET pINBeCTN K ONaCHOMY BO3deJCTBnIO n3JIyUeHnI.

1. Irrota liukuestematto.
