GEBRUIKSAANWIJZING LS410 LENCO

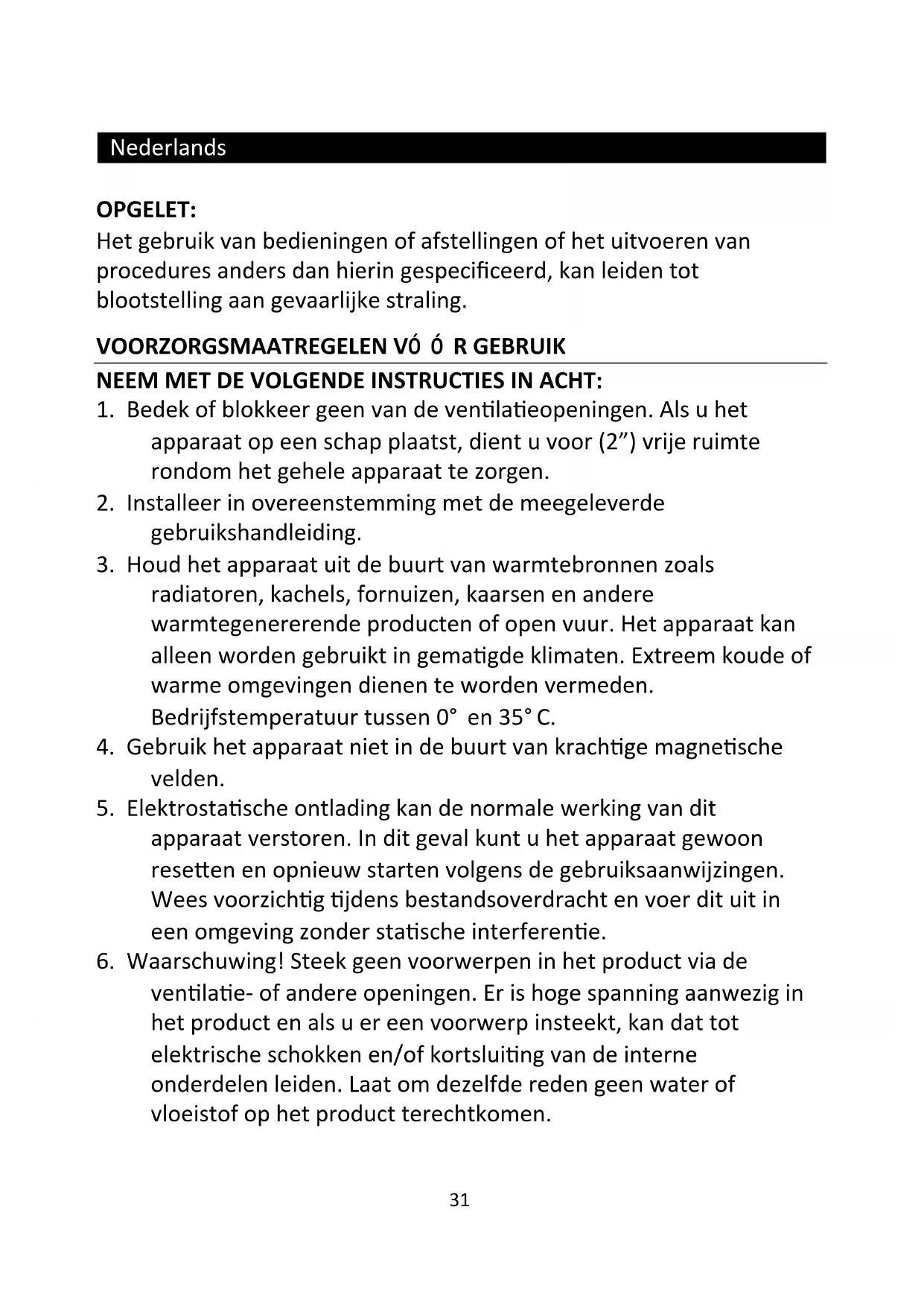

OPGELET: Het gebruik van bedieningen of afstellingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

1. Bedek of blokkeer geen van de ventilatieopeningen. Als u het

apparaat op een schap plaatst, dient u voor (2”) vrije ruimte rondom het gehele apparaat te zorgen.

2. Installeer in overeenstemming met de meegeleverde

gebruikshandleiding.

3. Houd het apparaat uit de buurt van warmtebronnen zoals

radiatoren, kachels, fornuizen, kaarsen en andere warmtegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur tussen 0° en 35°C.

4. Gebruik het apparaat niet in de buurt van krachtige magnetische

apparaat verstoren. In dit geval kunt u het apparaat gewoon resetten en opnieuw starten volgens de gebruiksaanwijzingen. Wees voorzichtig tijdens bestandsoverdracht en voer dit uit in een omgeving zonder statische interferentie.

6. Waarschuwing! Steek geen voorwerpen in het product via de

ventilatie- of andere openingen. Er is hoge spanning aanwezig in het product en als u er een voorwerp insteekt, kan dat tot elektrische schokken en/of kortsluiting van de interne onderdelen leiden. Laat om dezelfde reden geen water of vloeistof op het product terechtkomen.32

7. Gebruik het apparaat niet in natte of vochtige ruimtes zoals

badkamers, keukens met veel stoom of in de buurt van zwembaden.

8. Stel het apparaat niet bloot druppels of spetters en zorg ervoor

dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.

9. Gebruik dit apparaat niet als er condensatie kan optreden.

Wanneer het apparaat in een warme en vochtige kamer wordt gebruikt, dan kunnen er waterdruppeltjes of condensatie binnenin het apparaat worden gevormd waardoor het apparaat mogelijk niet meer goed werkt; houd en apparaat 1 of 2 uur op UIT staan voordat u de voeding weer inschakelt: het apparaat dient droog te zijn voordat deze stroom ontvangt.

10. Al is dit apparaat met de grootste zorg vervaardigd en meerdere

keren gecontroleerd voordat deze de fabriek verlaat, is het toch mogelijk dat er problemen optreden, zoals bij alle elektrische apparaten. Als u rook, overmatige warmteontwikkeling of andere onverwachte verschijnselen constateert, dient u onmiddellijk de stekker uit het stopcontact te trekken.

11. Dit apparaat moet van stroom worden voorzien door een bron

zoals gespecificeerd op het nominale specificatielabel. Als u niet zeker weet welk type stroomvoorziening in uw huis wordt gebruikt, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.

12. Houd uit de buurt van dieren. Sommige dieren knauwen graag

13. Gebruik een zachte, droge doek om het apparaat schoon te

maken. Gebruik geen oplosmiddelen of vloeistoffen op benzinebasis. U kunt een vochtige doek met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.

14. De leverancier is niet verantwoordelijk voor schade of verlies van

gegevens veroorzaakt door storing, misbruik, modificatie van het apparaat of vervanging van de batterij.33

15. Zorg ervoor de verbinding niet te verbreken terwijl het apparaat

bezig is met formatteren of bestandsoverdracht. Gegevens kunnen anders corrupt of verloren raken.

16. Als het apparaat een USB-afspeelfunctie heeft, moet de

USB-geheugenstick rechtstreeks in het apparaat worden gestoken. Gebruik geen USB-verlengsnoer, omdat deze interferentie kan veroorzaken waardoor uw gegevens verloren kunnen gaan.

17. Het nominale specificatielabel is te vinden op het onder- of

achterpaneel van het apparaat.

18. Dit product is niet bestemd voor gebruik door personen

(waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of met een tekort aan kennis en ervaring, tenzij een persoon verantwoordelijk voor hun veiligheid toezicht houdt of instructies heeft gegeven voor het correcte gebruik van het apparaat.

19. Dit product is uitsluitend bedoeld voor niet-professioneel gebruik

en niet voor commercieel of industrieel gebruik.

20. Zorg ervoor dit apparaat op een stabiele plek te plaatsen.

Beschadigingen veroorzaakt door het gebruik van dit apparaat in een onstabiele positie, trillingen of schokken of door het niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreven in deze gebruikshandleiding, worden niet gedekt door de garantie.

21. Verwijder nooit de behuizing van dit apparaat.

22. Plaats dit apparaat nooit op andere elektrische apparatuur.

23. Houd plastic zakken uit de buurt van kinderen.

24. Gebruik alleen uitbreidingen/accessoires gespecificeerd door de

25. Laat alle reparaties over aan bevoegd onderhoudspersoneel.

Reparatie is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigde voedingskabel of stekker, wanneer vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal functioneert of is gevallen.

26. Langdurige blootstelling aan harde geluiden van persoonlijke

muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.

27. Als het product wordt geleverd met een voedingskabel of

AC-stroomadapter: Als er problemen optreden, koppel de AC-voedingskabel dan los en laat reparaties over aan bevoegd personeel. Niet op de stroomadapter gaan staan of deze indrukken. Wees zeer voorzichtig, vooral in de buurt van de stekkers en waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zij ernstig letsel oplopen. Koppel dit apparaat los tijdens onweer of wanneer deze voor een lange periode niet wordt gebruikt. Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te bereiken zijn. Zorg ervoor stopcontacten of verlengsnoeren niet te overbelasten. Overbelasting kan tot brand of elektrische schokken leiden. Apparaten met een klasse 1 constructie moeten worden aangesloten op een stopcontact met een beschermende aardeverbinding. Apparaten met een klasse 2 constructie vereisen geen aardeverbinding. Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek niet aan de voedingskabel. Dit kan anders een kortsluiting veroorzaken.35 Gebruik geen beschadigde voedingskabel of stekker of een los stopcontact. Dit kan anders leiden tot brand of elektrische schokken.

28. Als het product een afstandsbediening met knoop-/celbatterijen

bevat of daarmee wordt geleverd: Waarschuwing: "Batterij niet inslikken, gevaar op chemische brandwonden" of soortgelijke werking. [De afstandsbediening meegeleverd met] Dit product bevat een knoop-/celbatterij. Als de batterij wordt ingeslikt, kan deze in slechts 2 uur ernstige en zelfs fatale interne brandwonden veroorzaken. Houd zowel nieuwe als verbruikte batterijen uit de buurt van kinderen. Als het batterijvak niet goed sluit, gebruik het product dan niet langer en houd het uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of in een lichaamsdeel zijn geplaatst, dient u onmiddellijk medische hulp in te roepen.

29. Waarschuwing m.b.t. het gebruik van batterijen:

Risico op ontploffing als de batterij incorrect is geïnstalleerd. Vervang alleen door hetzelfde of een gelijkwaardig type. Stel de batterij niet bloot aan extreem hoge of lage temperaturen of een lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport. Vervanging van een batterij door een incorrect type kan leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Verwijdering van een batterij in vuur of een hete oven of het mechanisch verpletteren of snijden van een batterij kan leiden tot een ontploffing.36 Laat een batterij nooit achter in omgevingen met extreem hoge temperaturen, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Stel een batterij nooit bloot aan een extreem lage luchtdruk, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Houd rekening met de impact op het milieu bij het afdanken van batterijen. INSTALLATIE

• Pak alle onderdelen uit en verwijder het beschermende materiaal.

• Sluit het apparaat niet aan op het lichtnet voordat de correcte netspanning is geverifieerd en alle andere aansluitingen tot stand zijn gebracht.

• Deze instructies gelden alleen voor producten met een voedingskabel of AC-stroomadapter.37 Productbeschrijving

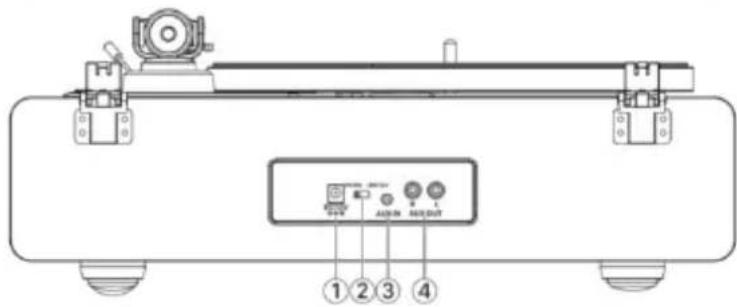

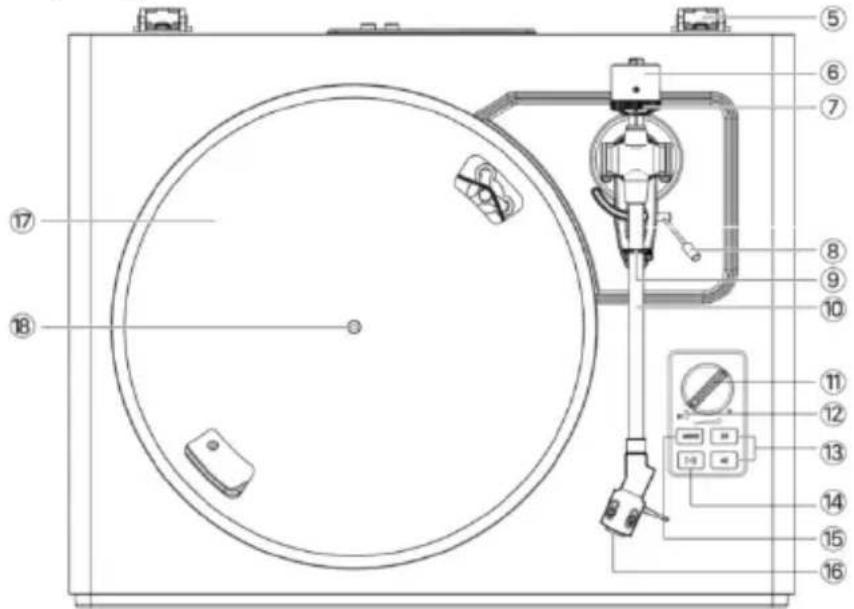

2. Schakelaar phono & lijnuitgang

7. Naalddrukkalibratie

15. AAN/UIT/functieknop

Inbegrepen voorwerpen Controleer voordat u de platenspeler installeert de inhoud van de verpakking om er zeker van te zijn dat alle onderstaande onderdelen aanwezig zijn en geen zichtbare schade vertonen. Bewaar de originele verpakkingsmaterialen voor eventuele inruil of retour.

5) Draaiplateau met riem

7) Hoekmeter voor cartridge

9) Gebruikshandleiding

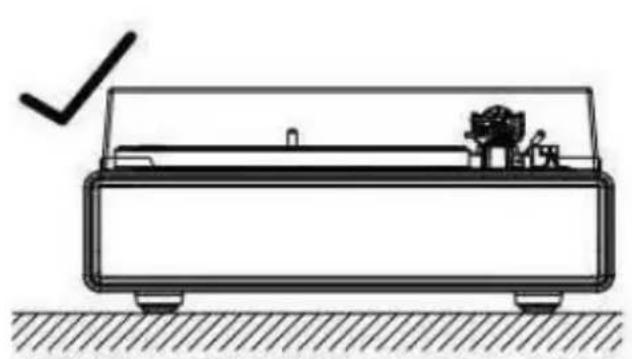

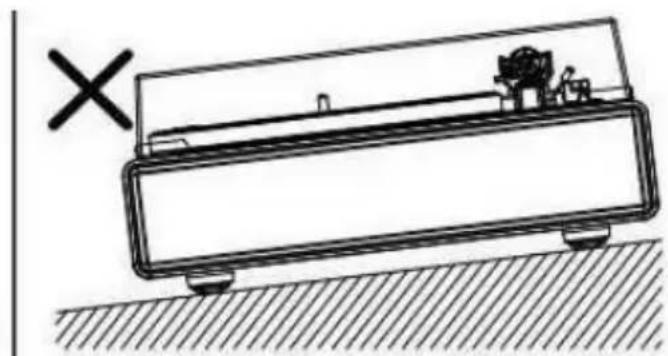

De platenspeler installeren . Monteer de platenspeler op een vlak oppervlak. . Monteer de platenspeler niet naast voorwerpen zoals luidsprekers om de effecten van trillingen en akoestische druk te voorkomen. . De platenspeler kan statische radiosignalen oppikken als u deze naast een radio plaatst. Probeer de platenspeler daarom uit de buurt van radio’s te houden. . Als de platenspeler zich in de buurt van apparatuur (mobiele telefoon, enz.) bevindt die sterke radiogolven uitzendt, kan er ruis optreden.39 Het deksel installeren Plaats de scharnierhouders van het deksel op de scharnieren van de platenspeler.40 Het draaiplateau en de riem opstellen

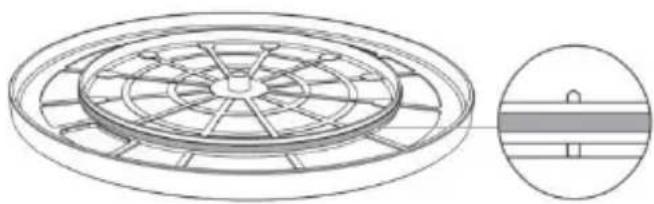

1. Houd de platenspeler ondersteboven en controleer de positie van

de riem. Zorg ervoor dat de aandrijfriem in het midden van de cirkel is gelust. Een aandrijfriem die te hoog of te laag in deze cirkel zit, kan eraf vallen of dat de snelheid onstabiel maken.

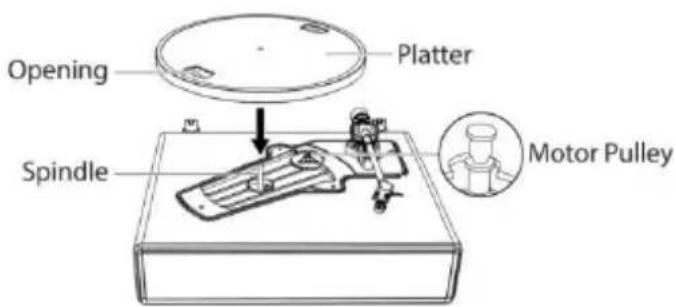

2. Zet het draaiplateau op de spindel.

Zorg ervoor dat het draaiplateau volledig op de spindel is geplaatst.

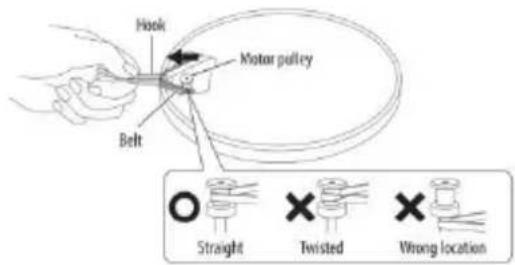

3. Plaats de riem op de motorpoelie.

Pas een van de openingen van het draaiplateau op de motorpoelie en, terwijl u aan beide uiteinden van het rode lint trekt dat aan de riem is bevestigd, plaats de riem op de motorpoelie, zoals aangegeven in het diagram. Zorg er hierbij voor de riem niet te verdraaien.41

4. Verwijder het rode lint uit de riem.42

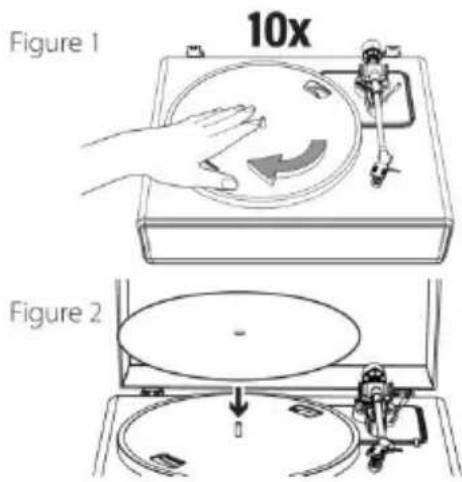

Het draaiplateau draaien

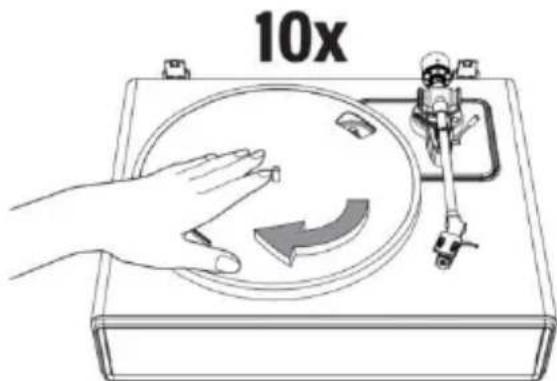

1. Draai het plateau langzaam tien keer

handmatig rechtsom (Figuur 1).

2. Deze stap is bedoeld om het

automatische mechanisme te resetten, eventuele kronkels in de riem te elimineren en ervoor te zorgen dat de riem soepel langs de aandrijfrand aan de onderkant van het draaiplateau loopt.

3. Plaats de slipmat bovenop het

draaiplateau. Zorg ervoor dat het logo op de mat naar boven wijst (Figuur 2).

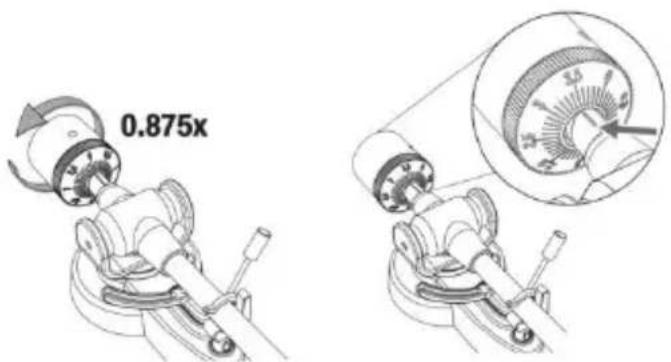

Naalddrukkalibratie Het meegeleverde contragewicht is geschikt voor cartridges met een gewicht tussen 3,0-6,0 g.

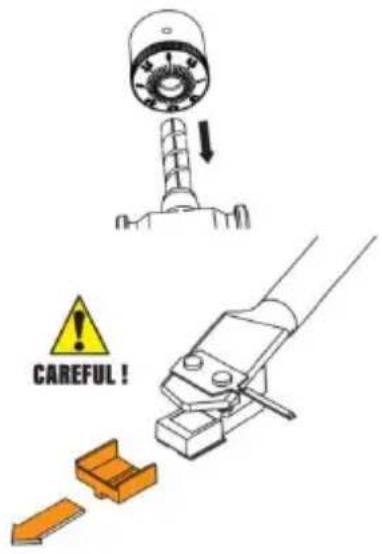

1. Duw en draai het contragewicht

voorzichtig op de achterkant van de toonarm (met de draaiknop naar de voorkant van de platenspeler gericht).

2. Trek de bescherming recht naar voren om

te verwijderen. OPMERKING: Als u een neerwaartse kracht uitoefent, kan de naald losraken van de behuizing. Er is slechts een lage volume-uitvoer als de naald is losgeraakt of op het punt staat los te raken, raadpleeg dus "De naald vervangen" om de naald weer correct te bevestigen.

3. Verwijder de binder en ontgrendel de toonarm.

4. Laat de toonarmhendel zakken en houd de naald in de ruimte

tussen de toonarmsteun en het draaiplateau.

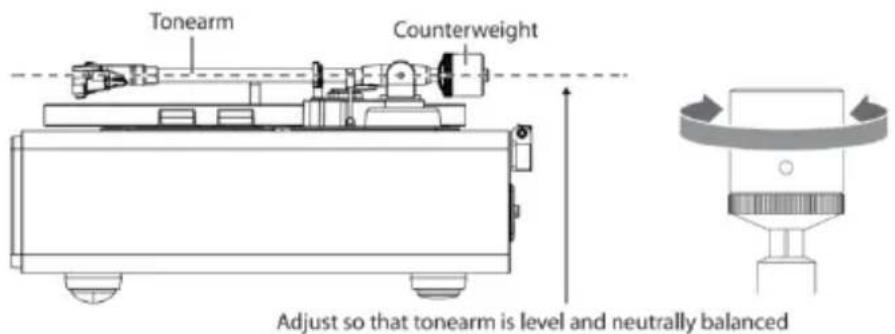

5. Draai het contragewicht voorzichtig totdat de toonarm een

neutrale balans heeft. De toonarm moet terugkeren naar deze gebalanceerde positie als deze omhoog of omlaag wordt bewogen. Deze afstelling moet voorzichtig worden uitgevoerd.44

6. Zodra de toonarm correct is uitgebalanceerd, plaatst u de toonarm

terug in zijn steun. Draai, zonder de positie van het contragewicht te verplaatsen, voorzichtig aan de naalddrukknop totdat de nul in lijn staat met de zwarte middellijn aan de achterkant van de toonarm. Controleer of de toonarm nog steeds neutraal in balans zit.

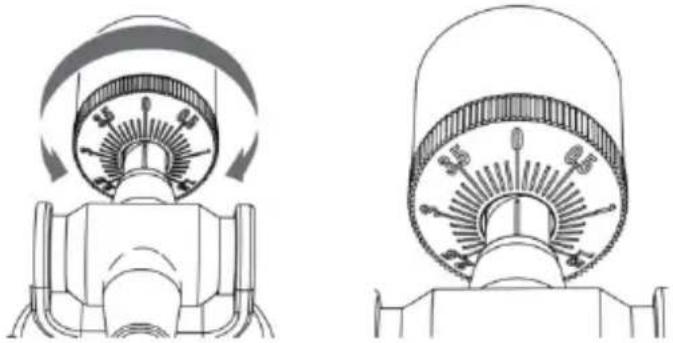

7. Draai ten slotte het contragewicht en de naalddrukknop samen

linksom (gezien vanaf de voorkant) om de naalddruk aan te passen volgens de aanbevelingen van de fabrikant van de cartridge.45

Opmerking: Elke markering op de schaal vertegenwoordigt 0,1g. De aanbevolen naalddruk voor de in de fabriek geïnstalleerde cartridge is 3,5g±0,5g. Draai voorzichtig aan de naalddrukknop. Stop met draaien zodra "3.5" gecentreerd is over de zwarte lijn aan de bovenkant van de toonarm.

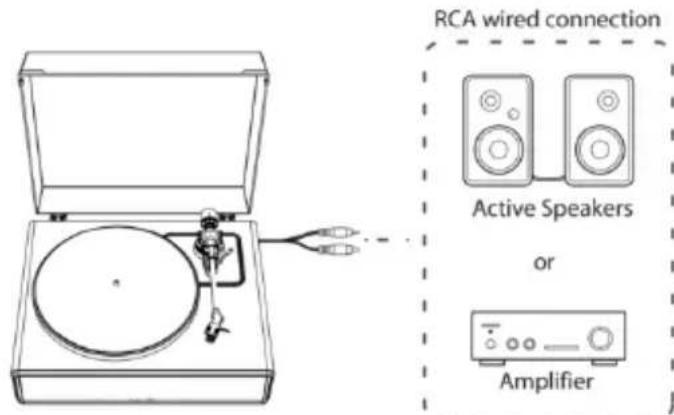

Aansluiting op externe luidsprekers met RCA-audiokabel Deze platenspeler is voorzien van 4 ingebouwde luidsprekers en een ingebouwde phono-versterker. Ga als volgt te werk als u uw eigen versterker of luidsprekers wilt gebruiken:

RCA wired connection Bedrade RCA-aansluiting Active Speakers Actieve luidsprekers

Amplifier Versterker46 OPMERKING: Om het beste geluid te krijgen, raden wij u aan om het volume van de platenspeler op een minimaal niveau te in te stellen. De audio van de platenspeler wordt vervolgens afgespeeld via uw eigen versterker, luidsprekers, enz.

1. De voorversterkerschakelaar instellen

Dit product heeft een ingebouwde phono-versterkerfunctie. U kunt het product zelfs gebruiken als u geen phono-versterker of aansluitbare apparatuur met een ingebouwde phono-versterker hebt. Gebruik de voorversterkerschakelaar om de uitgang in te stellen, zoals hieronder weergegeven. Aansluitbare apparatuur in gebruik Positie van de voorversterkerschakelaar Waar de RCA-audiokabel wordt aangesloten Apparaat met phono-ingang PHONO Phono-ingang en aardeklem van aansluitbare apparatuur Apparaat zonder phono-ingang LIJN AUX- of lijningang van aansluitbare apparatuur

OPMERKING: De RCA-aansluitingen zijn niet ontworpen om rechtstreeks te worden aangesloten op passieve/niet-aangedreven luidsprekers in de LIJN-modus. Er zal geen geluid klinken wanneer aangesloten op passieve luidsprekers.

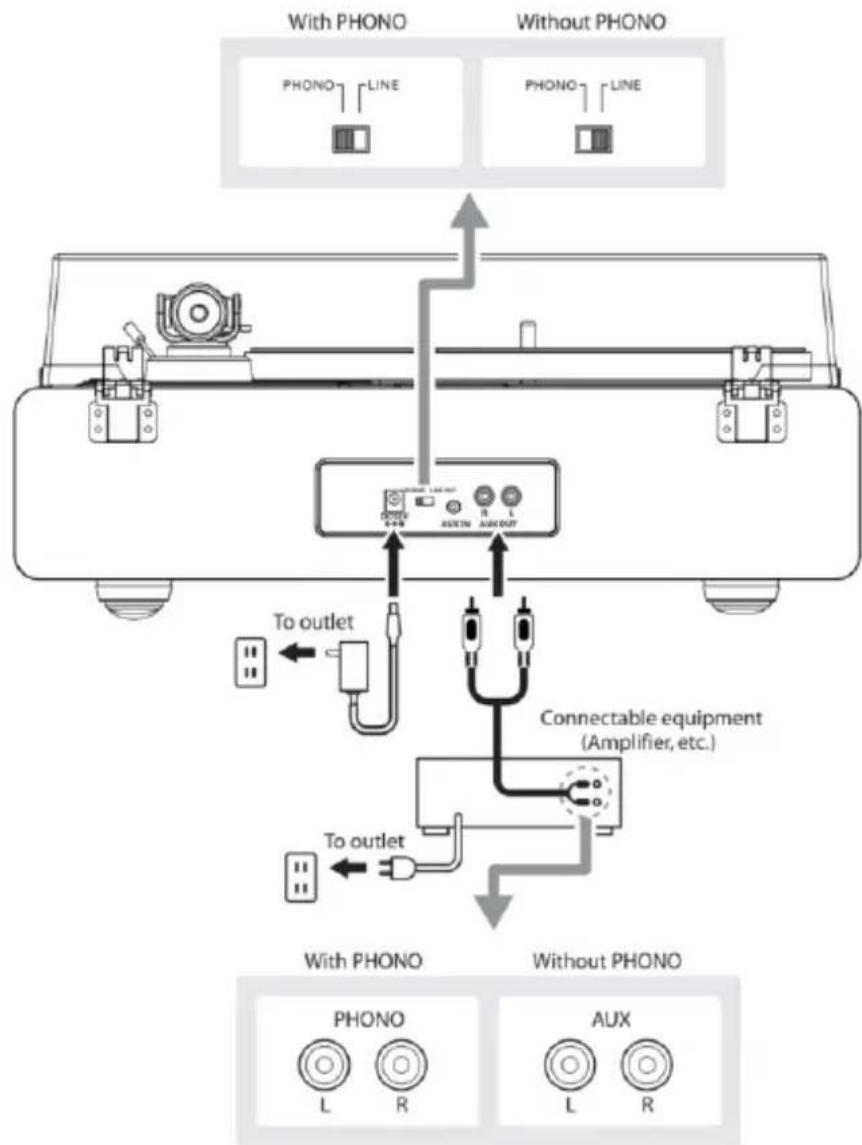

2. Het apparaat aansluiten

Stel de voorversterkerschakelaar correct in en sluit de RCA-audiokabel aan op een ingang die compatibel is met de aansluitbare apparatuur die u gebruikt (versterker, actieve luidsprekers, enz.).

• De rode aansluiting van de RCA-audiokabel is voor het rechter kanaal (R) en de witte aansluiting voor het linker kanaal (L).47

Aansluiting op netvoeding

1. Steek de DC-stekker van de AC-adapterkabel in de DC

INPUT-aansluiting aan de achterzijde van de platenspeler.

2. Steek de AC-adapter in een normaal stopcontact.

OPMERKING: Steek de AC-stroomadapter niet in een stopcontact voordat de platenspeler volledig in elkaar is gezet. Controleer voordat u de platenspeler inschakelt nogmaals alle aansluitingen om er zeker van te zijn dat deze correct en stevig zijn. Schakel de platenspeler altijd uit voordat u de stroom aansluit of loskoppelt.

Automatische uitschakelfunctie De platenspeler zal na 20 minuten inactiviteit automatisch uitschakelen. De indicator zal dan uitschakelen. Druk nogmaals op de knop AAN/UIT om weer in te schakelen. Een plaat afspelen

1. Voordat u een plaat afspeelt

1.1 Trek de bescherming recht naar voren om te verwijderen.

OPMERKING: Als u een neerwaartse kracht uitoefent, kan de naald losraken van de behuizing. Er is slechts een lage volume-uitvoer als de naald is losgeraakt of op het punt staat los te raken, raadpleeg dus "De naald vervangen" om de naald weer correct te bevestigen.

1.2 Leg de plaat op de vilten mat zodat het middengat is afgestemd op

2. De platenspeler bedienen

Verlaag eerst voldoende het volume van de versterker en speakers.

2.1 Sluit de meegeleverde stroomadapter aan op de platenspeler en

druk op de MODE-knop. De platenspeler zal inschakelen. De indicator zal rood oplichten.

2.2 Verwijder de naaldbescherming van de naald.

2.3 Leg de plaat op de slipmat.

2.4 Gebruik de toerenknop om te wisselen tussen 33 en 45 toeren,

afhankelijk van het type plaat.

2.5 Druk eenmaal op de knop START/STOP en het draaiplateau zal

beginnen te draaien of worden gepauzeerd.

2.7 Plaats de toonarm boven de gewenste plek (groef) op de plaat.

2.8 Laat de toonarm voorzichtig op de plaat zakken door de

toonarmhendel op de stand omlaag in te stellen.

2.9 Verhoog naar wens het volume van de platenspeler.

2.10 Wanneer u klaar bent met het spelen van de plaat, tilt u de

toonarm op, plaatst u deze terug op de armsteun en houdt u de MODE-knop ingedrukt om de platenspeler uit te schakelen.50 OPMERKING:

1. Als de stille pauzetijd tussen tracks langer is dan 3 minuten, stopt

het draaiplateau automatisch met draaien om beschadiging van de plaat te voorkomen. De indicator zal rood branden. Druk op de knop START om het afspelen te hervatten.

2. Als de vilten mat vuil is geworden, kan deze gemakkelijk krassen

op de plaat veroorzaken. Verwijder de vilten mat dus regelmatig en veeg al het stof weg.

3. Verwijder de plaat na gebruik om krassen en vervorming te

4. Gebruik geen plaatstabilisator.

AUX-IN gebruiken Deze platenspeler is voorzien van een aux-audiosignaalingang voor het aansluiten van externe audioapparatuur zoals mp3-spelers, cd-spelers en oudere, niet-dockbare iPods, zodat u naar uw externe bron kunt luisteren via de luidsprekers van deze platenspeler.

1. Gebruik een audiokabel (niet meegeleverd) met een 3,5 mm

stereo-aansluiting aan beide uiteinden van de kabel.

2. Steek het ene uiteinde in de AUX-ingang op de platenspeler en

het andere uiteinde in de lijnuitgang van het audioapparaat.

3. Schakel zowel de platenspeler als het audioapparaat in.

De indicator van de platenspeler zal rood branden.

4. Druk nogmaals op de MODE-knop en de indicator van de

platenspeler springt op groen. Dit betekent dat de AUX--ingangsmodus actief is.

5. Het volumeniveau kan via de platenspeler worden geregeld.

Gebruik alle functies op het externe apparaat zoals gewoonlijk. OPMERKING:

1. Zorg ervoor dat de toonarm goed is vergrendeld om schade te

2. Als u klaar bent, vergeet dan niet om de platenspeler en uw

externe apparaat weer uit te schakelen.51 Bluetooth gebruiken

1. Sluit de meegeleverde stroomadapter aan op de platenspeler en

druk op de MODE-knop, de indicator zal rood oplichten.

2. Druk tweemaal op de MODE-knop om de Bluetooth-modus te

openen. De indicator zal snel blauw beginnen te knipperen. De platenspeler zal een activeringsgeluid laten horen.

3. Schakel de Bluetooth-functie van uw media-apparaat in, zoek naar

"Lenco LS-410” en selecteer deze naam om het media-apparaat met de platenspeler te koppelen.

4. Zodra uw media-apparaat succesvol is gekoppeld met de

platenspeler, laat de platenspeler een kort bevestigingsgeluid horen.

5. Gebruik uw media-apparaat om muziek naar de platenspeler te

streamen en af te spelen. De indicator zal constant beginnen te branden. Opmerking: Bluetooth-versie: 5.0 "Dit product heeft een Bluetooth-ontvangstfunctie, u kunt er geen Bluetooth-geluid mee sturen: dit betekent dat u draadloos een Bluetooth-geluidssignaal kunt ontvangen van een externe bron zoals een smartphone.”52 Onderhoud Platenspelerbehuizing

• Als de behuizing van de platenspeler vuil of stoffig is geworden, koppelt u eerst de AC-adapter los en veegt u vervolgens het vuil en stof weg met een zachte, droge doek.

• Gebruik geen benzeen, verdunners, enz.

• Als u het product voor langere tijd opbergt, koppelt u de AC-adapter los van het stopcontact en wikkelt u het product in plastic; laat het niet vochtig worden; de aandrijfriem moet worden verwijderd om ongelijke strekking te vermijden. Naaldpunt

• Als er vuil aan de punt van de naald zit, reinigt u deze met een commercieel verkrijgbaar borsteltje.

• We raden aan om een naaldreiniger te gebruiken (niet meegeleverd) als de naaldpunt erg vuil is. Reinig de naaldpunt door het borsteltje van achteren naar voren over de naaldpunt te bewegen.

De naald vervangen Het wordt aanbevolen om de naald na 400 uren gebruik te vervangen. De naald verwijderen Naast verslechtering van de geluidskwaliteit, kunnen platen ook beschadigd raken doordat de naaldpunt van de cartridge verslijt. Zorg ervoor de AC-adapter van het product los te koppelen van het stopcontact. Houd bij het vervangen van de naald de naaldhouder en cartridgebehuizing stevig vast. Draai de voorkant van de naald in een voorwaartse en neerwaartse beweging.53 Een nieuwe vervangingsnaald installeren

1. Monteer de nieuwe vervangingsnaald aan de cartridge.

2. Til de naald op totdat u een klik hoort.

3. Zorg ervoor dat er geen speling is tussen de naaldhouder en

cartridge.54 De riem vervangen

• De riem is een verbruiksartikel. Vervang de riem als de afspeelsnelheid vertraagt of het plateau onregelmatig draait. De riem moet doorgaans eens per jaar worden vervangen.

• Zorg ervoor de AC-adapter van het product los te koppelen van het stopcontact voordat u de riem vervangt.

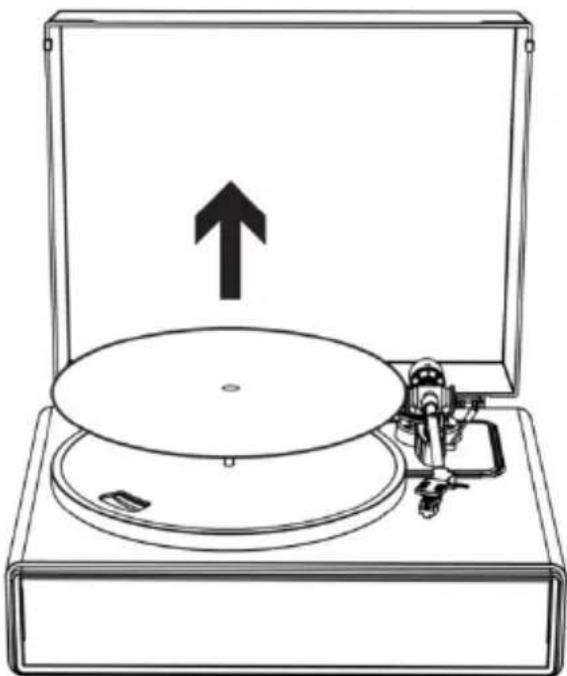

1. Verwijder de slipmat.

2. Haal de riem van de motorpoelie af.55

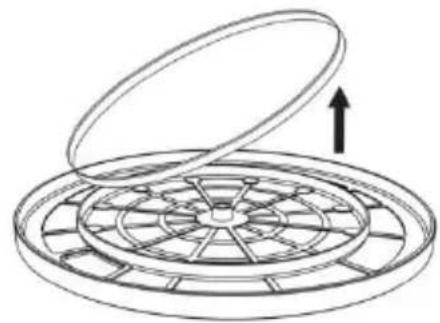

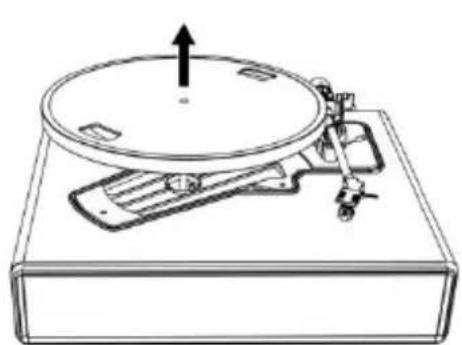

3. Verwijder het hoofdplateau en verwijder vervolgens de oude

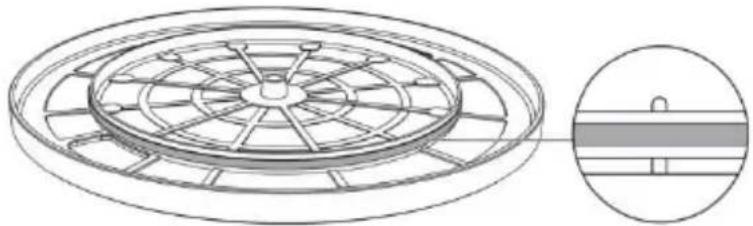

4. Draai het plateau om en u zult een opgeheven cirkel zien. Lus de

nieuwe riem rondom de middelcirkel.

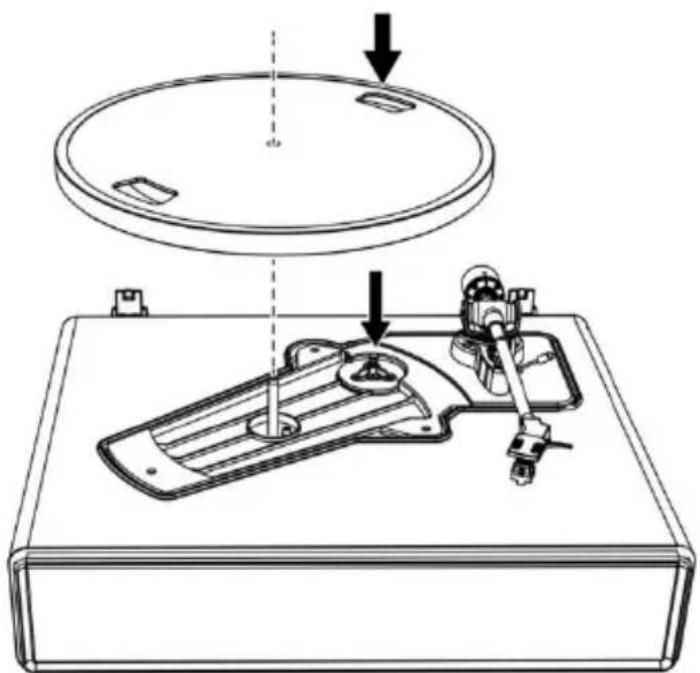

5. Installeer het draaiplateau.

Pas een van de openingen op de positie van de koperkleurige motorpoelie.56

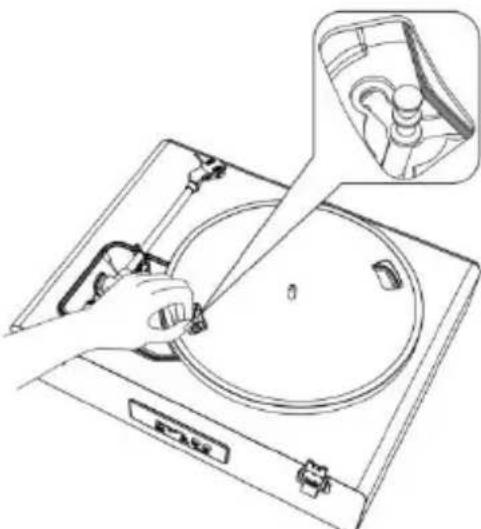

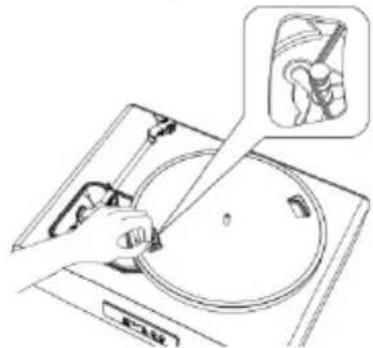

6. Plaats de riem op de koperkleurige motorpoelie

Pak de riem vast die in stap 4 was bevestigd en plaats deze, terwijl u eraan trekt, op de koperen motorpoelie.

7. Draai het plateau met de hand langzaam tien linksom, zoals

aangegeven door het onderstaande pijltje. Wanneer de platenspeler wordt getransporteerd Gebruik het originele verpakkingsmateriaal van het product en omwikkel de platenspeler in de omgekeerde volgorde van het uitpakken. Ga als volgt te werk als u de verpakkingsmaterialen niet hebt:

• Nadat u de AC-adapter uit het stopcontact hebt getrokken, verwijdert u de vilten mat en het draaiplateau en wikkelt u deze in zodat ze niet beschadigd raken.

• Bevestig de bescherming op de cartridge.

• Gebruik een touwtje of iets dergelijks om de toonarm aan de steun vast te maken, zodat deze niet losraakt.

• Wikkel de behuizing van de platenspeler in papier of een zachte doek zodat deze niet beschadigd raakt.57 Probleemoplossing Probleem Oplossing Het plateau draait niet.

• Is de AC-adapter aangesloten op het stopcontact? - Sluit de AC-adapter aan op het stopcontact.

• Wat is de status van de indicator? - De indicator brandt groen. Dat betekent dat de platenspeler op de AUX IN-modus is ingesteld. Druk tweemaal op de MODE-knop om te veranderen in de platenspelermodus. - De indicator brandt blauw. Dat betekent dat de platenspeler op de Bluetooth-modus is ingesteld. Druk eenmaal op de MODE-knop om te veranderen in de platenspelermodus. - Een rode indicator betekent dat de platenspelermodus is geselecteerd.

• Is de riem van het draaiplateau gegleden? - Plaats de riem correct op het draaiplateau.

• Is de riem op de motorpoelie geplaatst? - Controleer of de riem correct op de motorpoelie (koperkleurig) is geplaatst.

• Is de riem beschadigd? - Vervang deze door een nieuwe riem. Het plateau draait, maar er klinkt geen geluid uit de platenspeler?

• Is de naald beschadigd? - Controleer de naald en vervang indien nodig. Het wordt aanbevolen om de naald na 400 uren gebruik te vervangen.

• Is de naald correct op de behuizing van de cartridge geplaatst? - Controleer de naald en stel af indien nodig. De naald slaat over.

• Is de plaat vervormd? - Controleer de plaat.

• Is de plaat bekrast? - Controleer de plaat.

• Is de naalddruk correct? - Zie “Naalddrukkalibratie” om de naalddruk opnieuw in te stellen. De platenspeler maakt een vreemd ‘huilend’ geluid.

• Neemt het product overmatige trillingen op van de vloer, muuroppervlakken of luidsprekers in de buurt? - Verlaag de vibratie of installeer het product op een oppervlak dat geen trillingen opvangt.

• Is het product op een onstabiel oppervlak gemonteerd? - Controleer of de oppervlakte waarop het product is gemonteerd geschikt is.58 Er is ruis tijdens het spelen van een plaat.

• Zit er stof op de naaldpunt van de cartridge? - Als er vuil aan de punt van de naald zit, reinigt u deze met een commercieel verkrijgbaar borsteltje. Het geluid tijdens het spelen van een plaat is te snel of te traag.

• Zijn de toereninstellingen voor dit product correct? - Selecteer de juiste toeren voor het type plaat dat wordt afgespeeld.

afspeelsnelheid vertraagt of het plateau draait onregelmatig.

• Is de riem uitgerekt? - Vervang door een nieuwe riem.

• Is de riem correct geïnstalleerd? - Zie “Het draaiplateau en de riem opstellen” om de riem te corrigeren.59 Specificaties Platenspeler Voeding AC100-240 V, DC-uitgang 12 V 1500 mA Stroomverbruik 35 W Draaisnelheid 33 1/3, 45 toeren Uitgangsvermogen (RMS) 40 W in Bluetooth-modus Nominaal luidsprekervermogen 2 x 15 W + 2 x 10 W Afmetingen (LxBxH) 440 x 370 x 192mm (17,32"x 14,57"x 7,56") (deksel gesloten), 400 x 425 x 462mm (15,75"x 16,73"x 18,19") (deksel geopend) Gewicht 6,05kg (13,3lb)

Naald Model Audio-Technica AT3600 Frequentierespons 20 Hz-20 kHz Kanaalbalans <2,5 dB Kanaalscheiding >18 dB Uitgangsspanning 2,5 mV Aanbevolen belastingsweerstand 47 kΩ Versterkeraansluiting MM (bewegende magneet) - ingang Aanbevolen naalddruk 3,5±0,5 g Gewicht 5,1 g (0,18 oz) Opmerking: Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.60 Stroomadapter Fabrikant: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD Modelnummer: SW1201500-NM Gebruik uitsluitend de voeding vermeld in de gebruikshandleiding. Informatie

Naam of handelsmerk, handelsregistratie en adres van fabrikant BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD Model-ID SW1201500-NM Ingangsspanning 100-240 V AC-ingangsfrequentie 50-60 Hz Uitgangsspanning DC 12 V Uitgangsstroom 1500 mA Uitgangsvermogen 18 W Gemiddelde actieve efficiëntie 85,00% Efficiëntie bij lage belasting (10%) 83.20% Stroomverbruik bij nullast 0,1W

Commaxx B.V. verleent service en garantie in overeenstemming met de Europese wetgeving, wat betekent dat u bij reparaties (zowel tijdens als na de garantieperiode) contact dient op te nemen met uw lokale dealer. Belangrijke opmerking: Het is niet mogelijk om te repareren producten direct naar Commaxx B.V. te sturen.61 Belangrijke opmerking: Als dit apparaat op enigerlei wijze wordt geopend door de gebruiker of een niet-officieel servicecentrum, komt de garantie te vervallen. Dit apparaat is niet geschikt voor professioneel gebruik. In het geval professioneel gebruik, komen alle garantieverplichtingen van de fabrikant te vervallen.

Er worden regelmatig updates voor de firmware en/of hardwarecomponenten uitgegeven. Daarom kunnen sommige instructies, specificaties en afbeeldingen in deze documentatie enigszins afwijken van uw specifieke situatie. Alle items beschreven in deze handleiding, zijn alleen bestemd ter illustratie en zijn mogelijk niet van toepassing op een bepaalde situatie. Aan de beschrijving in deze handleiding kunnen geen wettelijke rechten of aanspraken worden ontleend.

3. Het oude apparaat afdanken

Dit symbool geeft aan dat het betreffende elektrische product of de batterij in Europa niet als algemeen huishoudelijk afval mag worden afgevoerd. Om ervoor te zorgen dat het product en de batterij op de juiste manier worden verwerkt, dient u deze af te danken in overeenstemming met de toepasselijke lokale wetgeving met betrekking tot de verwijdering van elektrische apparatuur of batterijen. U helpt hierdoor natuurlijke hulpbronnen te behouden en de normen voor milieubescherming bij de behandeling en verwijdering van elektrisch afval te verbeteren (richtlijn afgedankte elektrische en elektronische apparatuur).62

4. VERKLARING VAN CONFORMITEIT

Hierbij verklaar ik, Commaxx, dat het type radioapparatuur [Lenco LS-410] conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://commaxx-certificates.com/doc/ls-410_doc.pdf Type RF Frequentiebereik (MHz) Vermogen (dBm) Bluetooth 2402-2480

Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Nederland.63 Deutsch
