Brauheld Pro - Spillatore di birra Klarstein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di produzione della birra tutto in uno
Capacità massima (liquido)	Fino a 30 L (modello 10034586) / 65 L (modello 10035516)
Capacità massima (liquido + malto)	Fino a 25 L (modello 30 L) / 55 L (modello 65 L)
Potenza	100-2500 W (modello 30-35 L) / 100-3300 W (modello 45-65 L)
Alimentazione	220-240 V ~ 50/60 Hz
Intervallo di temperatura	30 °C a 100 °C
Programmazione di fasi	Fino a 11 fasi per ricetta
Modalità manuale	Sì (impostazione temperatura, potenza, durata)
Modalità ricette	Sì (registrazione e selezione fino a 9 ricette)
Allarme luppolo	Fino a 10 allarmi programmabili
Pompa di circolazione	Pompa 220 V inclusa
Valvola di circolazione	Mash Flow Technology (valvola di circolazione)
Rubinetto di scarico	Con blocco di sicurezza
Parti di ricambio incluse	Piatto forato, tubo filtrante, recipiente filtro, fermo, tubo di circolazione, raccordo rapido
Pulizia	Non utilizzare in lavastoviglie; acqua calda e detergente delicato
Sicurezza	Protezione da funzionamento a secco, surriscaldamento, coperchio antivapore, interruttore on/off
Display	Schermo digitale con temperatura, potenza, durata
Collegamento elettrico	Presa a terra 10-16 A

Domande frequenti - Brauheld Pro Klarstein

Qual è la capacità massima di produzione?

La capacità massima dipende dal modello: fino a 30 L di liquido (25 L con malto) per il modello 10034586, e fino a 65 L (55 L con malto) per il modello 10035516.

Come pulire l'apparecchio?

Pulire tutte le parti a contatto con il mosto dopo l'uso. Utilizzare acqua calda e un detergente delicato. Non mettere le piccole parti in lavastoviglie. I tubi possono essere puliti pompando acqua calda.

Posso registrare le mie ricette?

Sì, in modalità ricette, puoi programmare fino a 11 fasi e registrare fino a 9 ricette. Premi contemporaneamente i tasti POWER e TIME per 3 secondi per salvare.

Cosa fare se lo schermo mostra E1?

Il codice E1 indica che il cavo del sensore di temperatura non è collegato alla scheda madre. Ricollegare correttamente il cavo del sensore.

Come usare l'allarme luppolo?

Tenere premuto il tasto TIME, quindi regolare l'ora con i tasti +/-. Puoi programmare fino a 10 allarmi. L'allarme 1 si attiva solo a partire da 100 °C.

Qual è la potenza massima?

La potenza massima è di 2500 W per i modelli 30-35 L e di 3300 W per i modelli 45-65 L.

Come calibrare la temperatura?

Se la temperatura visualizzata non corrisponde alla realtà, premi contemporaneamente i tasti +/- per 3 secondi, poi correggi con +/- fino a +/- 10 °C. Attendere 5 secondi per salvare.

Posso usare l'apparecchio senza acqua?

No, l'apparecchio è dotato di protezione contro il funzionamento a secco. Non metterlo mai in funzione senza acqua. Assicurarsi che ci siano almeno 3 litri d'acqua.

Come svuotare il mosto?

Utilizzare il rubinetto di scarico: tirare l'anello di blocco verso l'estremità della leva e ruotare di 90° in senso antiorario per aprire. Per chiudere, ruotare in senso orario.

Quali sono le parti di ricambio incluse?

L'apparecchio viene fornito con un piatto forato, un tubo filtrante, un recipiente filtro, un fermo, un tubo di circolazione e un raccordo rapido.

MANUALE UTENTE Brauheld Pro Klarstein

Pentola per birra artigianale

10034586 10034587 10034588 10035516

COOKINGCO KINGCOOKIN KINGCOOKIN COOKINGCO KINGCOOKIN KINGCOOKIN KINGCOOKIN

KLARSTEIN

www.klarstein.com

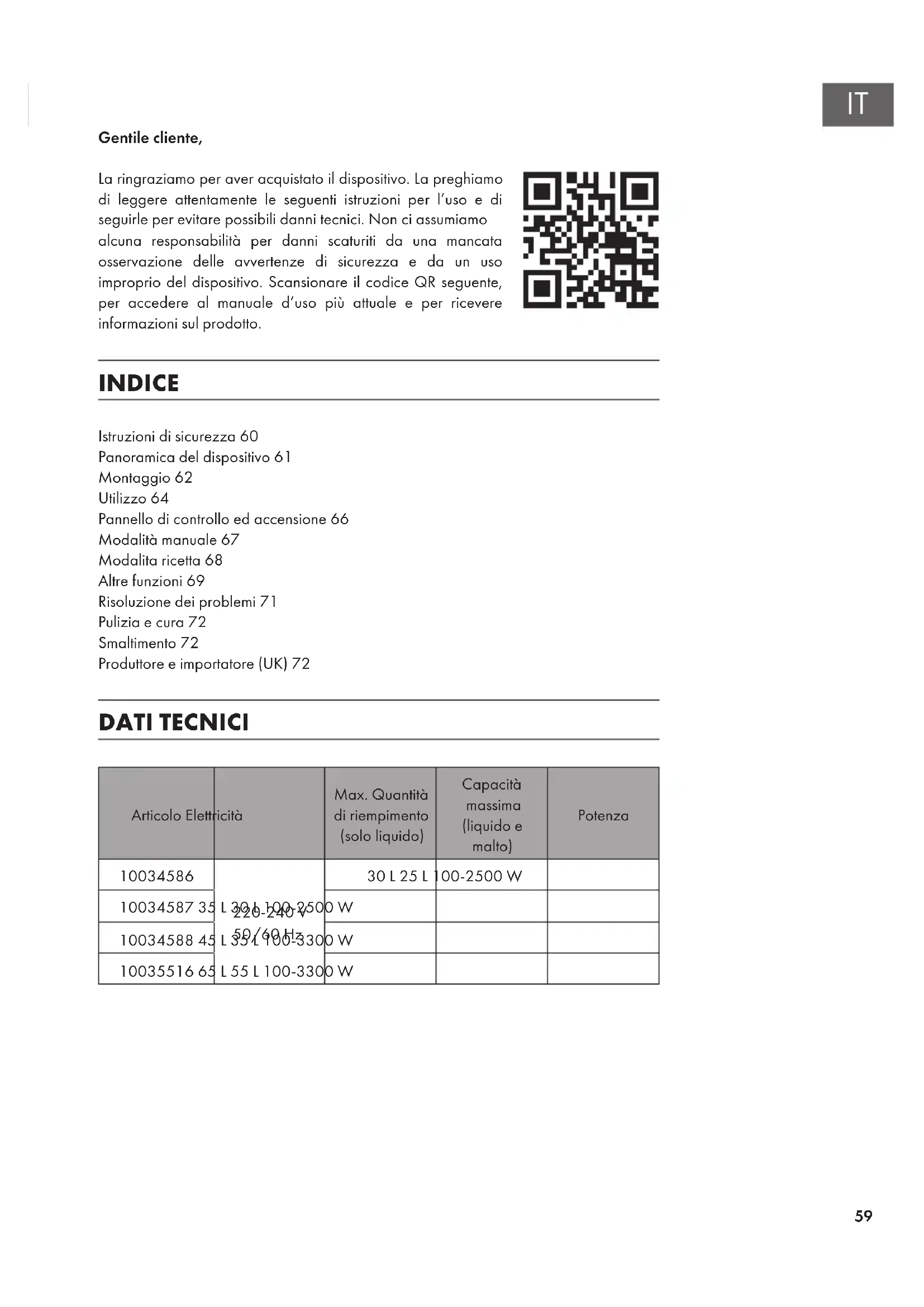

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Istruzioni di sicurezza 60

Panoramica del dispositivo 61

Montaggio 62

Utilizzo 64

Pannello di controllo ed accensione 66

Modalità manuale 67

Modalita ricetta 68

Altre funzioni 69

Risoluzione dei problemi 71

Pulizia e cura 72

Smaltimento 72

Produttore e importatore (UK) 72

DATI TECNICI

Articolo Elettricità		Max. Quantità di riempimento (solo liquido)	Capacità massima (liquido e malto)	Potenza
10034586	L 30 L 100-250220-240 V	30 L 25 L	100-2500 W
10034587 35		0 W
10034588 45	L 55 L 100-33050/60 Hz	0 W
10035516 65	L 55 L 100-330	0 W

ISTRUZIONI DI SICUREZZA

• I bambini non devono usare il dispositivo! Questo dispositivo può essere utilizzato dalle persone con limitate capacità fisiche, sensoriali o mentali o da persone con esperienza e conoscenze insufficienti, solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi. Lesen Sie alle Anweisungen sorgfältig durch.
  • Leggere attentamente tutte le istruzioni.
• Controllare la targhetta dei dati sul dispositivo e assicurarsi che l'alimentazione del dispositivo corrisponda all'alimentazione della connessione di alimentazione.
  • La spina deve essere messa a terra.
• Non utilizzare il dispositivo se il cavo di alimentazione è difettoso.
• Contattare l'assistenza clienti se il dispositivo non funziona o è danneggiato.
• Spegnere il dispositivo tramite l'interruttore prima di rimuovere la spina.
• Spegnere il dispositivo prima di spostarlo.
• Tenere la spina quando si rimuove il cavo di alimentazione. Non tirare il cavo di alimentazione.
  • Non lasciare che il cavo di alimentazione penda da un tavolo.
• Posizionare il dispositivo in modo sicuro al centro del tavolo.
• Non accendere il dispositivo quando il serbatoio dell'acqua è vuoto.
• Non posizionare l'unità accanto a una cucina a gas, una stufa elettrica o un forno riscaldato.
• Il cavo di alimentazione e la spina non devono entrare nell'acqua in caso di tracimazione.
• Prima di effettuare la pulizia, rimuovere la spina dalla presa e lasciare raffreddare il dispositivo.
• Dopo l'uso, spegnere l'apparecchio e rimuovere la spina dalla presa.
• Questo apparecchio richiede una presa di corrente da 10-16 A.
• Questo apparecchio può essere installato solo in un'area in cui può essere sorvegliato da personale qualificato.
  • Non rimuovere il coperchio durante la cottura.
• Ruotare il coperchio in modo che il vapore non fuoriesca dalle maniglie.
  • Non trasportare il dispositivo quando è pieno.
• Se il dispositivo è troppo pieno, l'acqua bollente può traboccare.
• Non collocare questa unità in ambienti in cui è necessario un getto d'acqua.
• Questo dispositivo non deve essere pulito con un getto d'acqua o immerso in acqua.
• Protezione da surriscaldamento e funzionamento a secco: il dispositivo ha una protezione da funzionamento a secco. Quando il dispositivo funziona a secco, questa funzione di protezione si attiva automaticamente. Se il dispositivo si surriscalda, il termostato si spegne. In tal caso, aggiungere acqua o attendere che l'unità si raffreddi. Assicurarsi che dopo aver spento ci siano nel contenitore almeno 3 litri di acqua.
• Il mosto si surriscalda quando l'apparecchio è in funzione. Usare sempre guanti da forno resistenti al calore quando si maneggiano le impugnature.
• Non immergere il bollitore in acqua. Proteggere il cavo di alimentazione dall'umidità.

Nota: in alcuni paesi, è richiesto per legge di registrare presso le autorità la produzione di birra per uso proprio.

1	Pannello di controllo	6	Valvola contro la combustione (Anti-Burn-Circulation)
2	Interruttori	7	Linea contro la combustione (Anti-Burn-Circulation)
3	Connessione rapida	8	Linea di circolazione (Mash Flow Technology)
4	Pompa 220 V	9	Rubinetto di scarico
5	Valvola di circolazione (Mash Flow Technology)	10	Presa del pannello di controllo

MONTAGGIO

Singoli articoli

Lamiera forata Tubo del filtro Contenitore di filtro
Tappo Circuito linea Connessione veloce

Collegamento del tubo del filtro

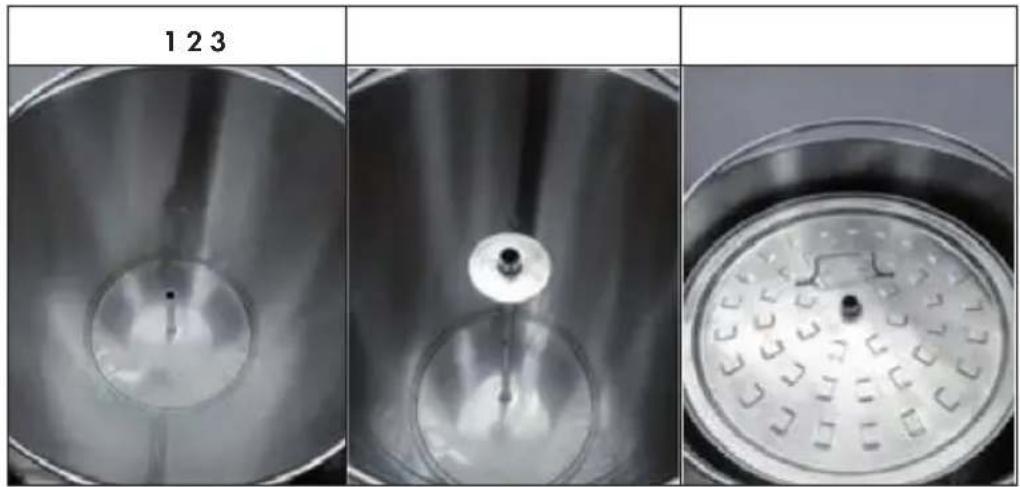

Installazione della piastra perforata

Installazione del serbatoio del filtro

1 2 3
piedi del contenitore passano attraverso le tacche	OPPURE	I piedi del contenitore pendono sul bordo del recipiente

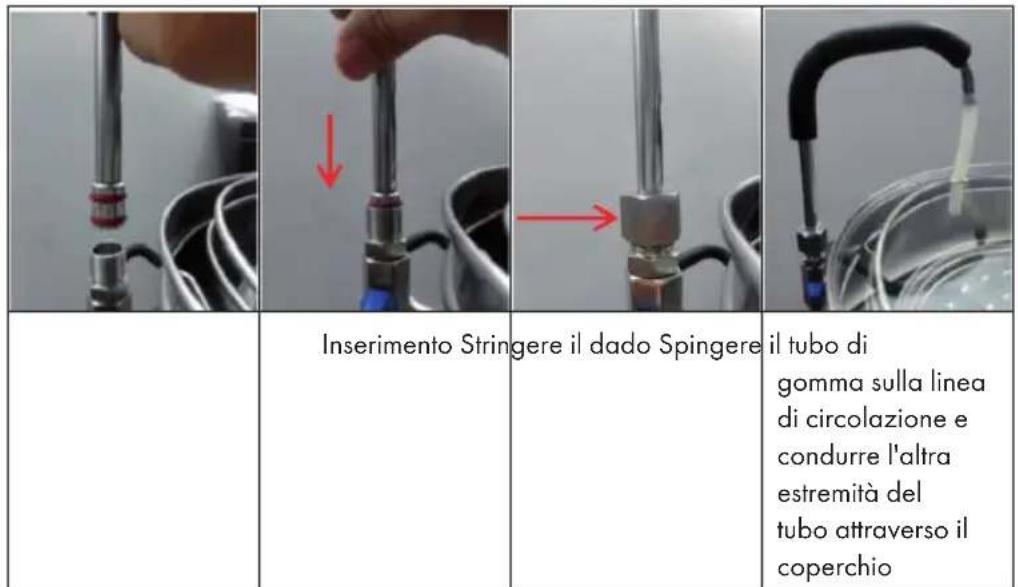

Installazione della linea di circolazione

Inserimento Stringere il dado Spingere il tubo di gomma sulla linea di circolazione e condurre l'altra estremità del tubo attraverso il coperchio

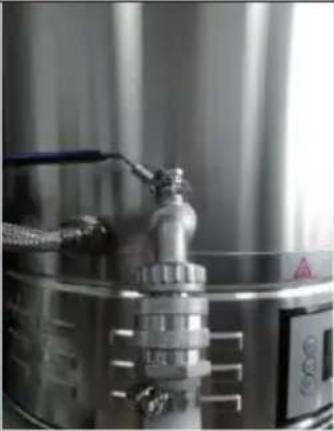

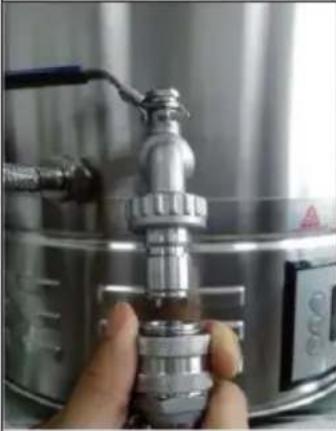

Utilizzazione del connettore rapido

1	2
Tirare verso il basso l'anello di bloccaggio	Fai scorrere il rubinetto e rilascia l'anello di blocco. Verificare che la connessione sia correttamente inserita. Altrimenti, potrebbe fuoriuscire acqua.

UTILIZZO

Collegamento del pannello di controllo

Presa Spina Inserire Avvitare &			Stringere saldamente

Nota: non avvitare la spina eccessivamente per evitare che la presa si stacchi o che si danneggi.

Funzionamento dell'interruttore

On = onOff = off

Funzionamento del rubinetto di scarico

Chiuso Tirare l'anello di sicurezzaverso l'estremità della leva e ruotare la leva di 90° insenso antiorario.	Aperto. Per chiudere,tirare l'anello elasticoverso l'estremità della leva e spostare la leva di 90° in senso orario.

Funzionamento della valvola

Nota: non aprire mai la valvola di circolazione prima di installare la valvola di ciclo e condurre il cavo attraverso il coperchio. Altrimenti, l'acqua calda o il condimento possono causare ustioni.

Chiuso Aperto Chiuso Aperto

PANNELLO DI CONTROLLO ED ACCENSIONE

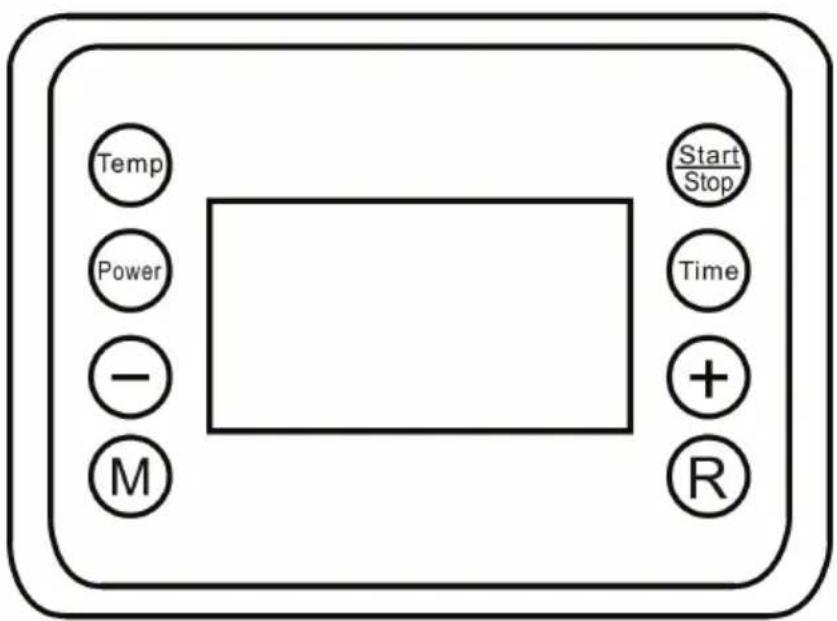

Pannello di controllo

Temp	Imposta la temperatura da 30°C a 100°C.
Power	Regola la potenza da 100 W fino alla massima potenza.
Time	Imposta l'ora da 1 minuto a 99 minuti.
Start/Stop	Avvia/arresta il programma.
M	Passare alla modalità manuale o al passaggio successivo.
R	Passare alla modalità ricetta o andare al passaggio successivo.
+	Diminuisci valore
-	Aumenta il valore

Accendere il dispositivo

Dopo aver collegato e acceso il dispositivo, il display mostra la temperatura corrente.

MODALITÀ MANUALE

1 2 3
Step 01Power --00W Target --°C	Step 01Power --00W Target 67°C	Step 01Power 2500W Target 67°C
Premere una volta il pulsante M per passare alla modalità manuale. L'impostazione predefinita per Temp, Potenza e Tempo è [0].	Premere una volta il pulsante TEMP e impostare la temperatura desiderata. Utilizzare i pulsanti (+/-) per regolare la temperatura con incrementi di 1°C.	Premere una volta il pulsante POWER e impostare la potenza desiderata. Utilizzare i pulsanti (+/-) per regolare la temperatura con incrementi di 100 W.

456
Step 01Power 2500W Target 67°C	Step 02Power --00W Target --°C	Step 08Power 1000W Target 90°C
Premere una volta il pulsante TIME e impostare l'ora desiderata. Utilizzare i pulsanti +/- per regolare la temperatura con incrementi di 1 minuto.	Dopo aver impostato tutti e 3 i valori, premere nuovamente il tasto M. È possibile programmare un massimo di 11 passaggi.	I valori impostati sono visualizzati sul display.

7	8
Mashing15°C 65MinStep 01Power2500W Target 67°C	15°C
Premere il pulsante START una volta. Il display mostrerà [Mashing] e segnalerà che il dispositivo sta funzionando.	Tenere premuto STOP per interrompere e riavviare.Premere brevemente STOP per interrompere il conto alla rovescia della raffinazione durante il funzionamento.

MODALITA RICETTA

1 2 3
Step 01Power --00W Target --°C	Step 01Power 2500W Target 67°C	Step 02Power --00W Target --°C
Premi una volta il tasto R per accedere alla modalità Ricetta. Il display mostrerà [Recipe].	Premere uno dopo l'altro i pulsanti TEMP, POWER e TIME e impostare i valori desiderati per il primo passo. Utilizzare i pulsanti (+/-) per regolare la temperatura con incrementi di 1°C/100 W/ 1 minuto.	Premere di nuovo il tasto R per andare al passaggio successivo.

456
Recipe 01 15^ 30MinStep 08Power 1000W Target 90^	Recipe 01 15^ 30MinStep 08Power 1000W Target 90^	Mashing 15^ 65MinStep 01Power 2500W Target 67^
Premere uno dopo l'altro i pulsanti TEMP, POWER e TIME e impostare i valori desiderati per il secondo passaggio. È possibile programmare un massimo di 11 passaggi.	Premere contemporaneamente POWER e TIME per 3 secondi per salvare la ricetta.	Premere il pulsante START una volta. Il display mostrerà [Mashing] e segnalerà che il dispositivo sta funzionando.

7	8
15°C	15^ 02--Min Step 01Power --00W Target --°C
Tenere premuto STOP per interrompere e riavviare.Premere brevemente STOP per interrompere il conto alla rovescia della raffinazione durante il funzionamento.	Per selezionare una ricetta salvata o preimpostata, premere contemporaneamente TEMPE POWER e utilizzare i pulsanti +/- per selezionare una ricetta. Puoi salvare un massimo di 9 ricette.

ALTRE FUNZIONI

Nota: se si desidera modificare l'impostazione di qualsiasi passaggio (temperatura/potenza/tempo) in modalità manuale durante il funzionamento, premere una volta il pulsante TEMP/POWER o TIME e premere il pulsante (+/-) per modificare. Hopfenalarm einstellen

Mashing Recipe 0115°C 65MinStep 01 Hop Alert 01Power 2500W Target 67°C	Se, durante il funzionamento, si desidera impostare un timer per un determinato passaggio per ricordare di aggiungere i salti, premere a lungo il pulsante TIME e utilizzare il pulsante (+/-) per impostare l'ora.
Mashing Recipe 0115°C 65MinStep 01 Hop Alert 10Power 2500W Target 67°C	Il numero a destra di Hop Alert indica l'ora. Mentre lampeggia, è possibile impostare il valore. Quindi premere il pulsante TIME una volta per passare all'allarme hop successivo o attendere l'avvio automatico dell'allarme hop. È possibile impostare un totale di 10 allarmi hop. Premere una volta il pulsante TIME per impostare l'allarme hop successivo. Nota: l'allarme hop 1 diventa attivo solo dopo aver raggiunto una temperatura di 100°C.
Mashing Recipe 0115°C 65MinStep 01 Hop Alert 04Power 2500W Target 67°C	Dopo aver avviato l'avviso hop, il numero a destra di Hop Alert mostra la sequenza. Ad esempio, Hop Alert 04 sta per il quarto allarme hop. Quando un allarme hop è scaduto, viene emesso un segnale e inizia l'allarme hop successivo. Premere il pulsante TIME per interrompere il segnale acustico.

Eliminare le impostazioni della ricetta

15°C	Se si desidera cancellare la ricetta di una ricetta in modalità ricetta, tornare in modalità di attesa e premere il pulsante START per 3 secondi. Dopo che viene emesso un segnale, l'impostazione viene cancellata.

Calibrare la temperatura

-01

Se la temperatura di ebollizione non corrisponde alla temperatura visualizzata nel termometro, premere i pulsanti (+/-) contemporaneamente per 3 secondi e correggere la temperatura visualizzata fino a +/- 10 ° C. Per fare ciò, premere il pulsante (+/-). Quindi attendere 5 secondi per salvare il valore selezionato. È inoltre possibile correggere la temperatura prima di avviare la macchina. Una volta corretto, verrà salvato e non devi correggerlo la prossima volta, a meno che la temperatura non sia di nuovo inaccurata.

Proposte di ricette

Ricetta 1: birra leggera
Fase Temperatura Tempo Potenza
1 40 °C 1	Min. 2500 W
2 52 °C 20	Min. 1500 W
3 63 °C 40	Min. 1500 W
4 73 °C 35	Min. 1500 W
5 78 °C 10	Min. 1500 W

Ricetta 2: Birra corposa
Fase Temperatura Tempo Potenza
1 40 °C 1	Min. 2500 W
2 52 °C 20	Min. 1500 W
3 63 °C 20	Min. 1500 W
4 73 °C 35	Min. 1500 W
5 78 °C 20	Min. 1500 W

Ricetta 3: Fase di conservazione
Fase Temperatura Tempo Potenza
1 40 °C 1	Min. 2500 W
2 52 °C 20	Min. 1500 W
3 61 °C 35	Min. 1500 W
4 69 °C 35	Min. 1500 W
5 78 °C 10	Min. 1500 W

Ricetta 4: birra di frumento
Fase Temperatura Tempo Potenza
1 40 °C 1	Min. 2500 W
2 44 °C 20	Min. 1500 W
3 52 °C 20	Min. 1500 W
4 63 °C 35	Min. 1500 W
5 73 °C 35	Min. 1500 W
6 78 °C 10	Min. 1500 W

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione
Nessuna alimentazione dopo aver acceso l'interruttore on/off.	Il cavo del pannello di controllo non è collegato alla scheda.	Collegare il cavo del pannello di controllo alla scheda.
	Riscaldamento prima di aggiungere acqua e il termostato era sovraccarico.	Attendere che il sistema di infusione si sia raffreddato a una temperatura inferiore a 175 °C.
Il display del pannello di controllo mostra E1.	Il cavo del sensore di temperatura non è collegato alla scheda	Ricollegare il cavo del sensore alla scheda.
Nessun riscaldamento dopo aver completato le fasi di impostazione.	Il pulsante di avvio non è stato premuto abbastanza a lungo.	Premere il pulsante di avvio per 3 secondi.
	Cavo non collegato correttamente.	Collegare il cavo correttamente.
L'acqua non viene pompata dal rubinetto di uscita.	Il rubinetto di uscita non è aperto.	Aprire il rubinetto di scarico.
	La pompa e l'uscita non sono collegate.	Collegare la pompa all'uscita tramite il connettore rapido.
	Aria o bolle nella pompa. Accertarsi che il livello dell'acqua sia sopra l'apertura di uscita, spegnere la pompa, aprire una delle valvole e aprire il rubinetto di uscita per far uscire l'aria dalla pompa.
Il mosto non viene pompato. Aria o bolle nella pompa. Accertarsi che il livello dell'acqua sia sopra l'apertura di uscita, spegnere la pompa, aprire una delle valvole e aprire il rubinetto di uscita per far uscire l'aria dalla pompa.

PULIZIA E CURA

• Tutte le parti a contatto con il mosto devono essere pulite dopo il processo di fermentazione.
  • Non pulire le piccole parti in lavastoviglie.
  • Non utilizzare liquidi acidi, alcalini o salini per la pulizia.
• Sono adatti acqua e detergenti delicati.
• I tubi possono essere puliti pompando acqua calda attraverso di essi.

SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:

Chal-Tec UK limited
