| Tipo di prodotto | Adattatore autoradio DAB+ con ricevitore audio |
| Marca | Albrecht |
| Modello | DR 56 C |
| Formati radio supportati | DAB/DAB+, FM (trasmettitore 87,6-107,9 MHz) |
| Bluetooth | Versione 4.0, compatibile vivavoce e streaming audio |
| Ingresso audio | Presa stereo 3,5 mm (AUX IN) |
| Uscita audio | Presa stereo 3,5 mm (AUX OUT) e trasmettitore FM |
| Lettore di schede | Micro SD (lettura MP3, ripresa dall'ultima posizione) |
| Schermo | TFT a colori con retroilluminazione regolabile |
| Microfono integrato | Sì, per chiamate in vivavoce |
| Alimentazione | Micro USB 5 V / 2,1 A (adattatore accendisigari 10-30 V incluso) |
| Dimensioni (L x P x H) | 19 x 88 x 68 mm |
| Peso netto | Circa 78 g |
| Antenna | Antenna DAB+ attiva con ventosa e pellicola adesiva |
| Funzione Service Following (SF) | Commutazione automatica di frequenza DAB+ in movimento |
| Preferiti | Fino a 20 stazioni preimpostate |
| Manutenzione e pulizia | Pulire con un panno asciutto; non ostruire le aperture |
| Sicurezza | Non esporre a pioggia, umidità o calore eccessivo |
| Garanzia | 2 anni (esclusa usura normale, accessori non adatti, uso improprio) |
| Accessori inclusi | Unità principale, supporto a ventosa, antenna, cavo micro USB, adattatore USB 10-30 V, cavo audio 3,5 mm |
Domande frequenti - DR 56 C ALBRECHT
Domande degli utenti su DR 56 C ALBRECHT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore audio in formato PDF gratuitamente! Trova il tuo manuale DR 56 C - ALBRECHT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DR 56 C del marchio ALBRECHT.
MANUALE UTENTE DR 56 C ALBRECHT

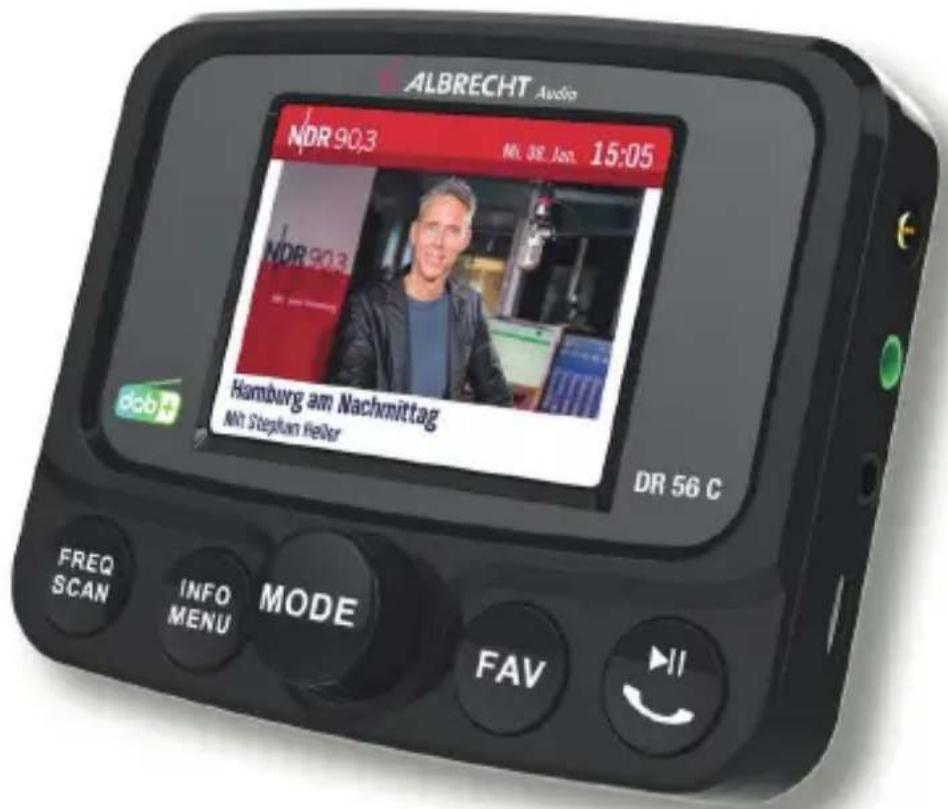

Adattatore autoradio DAB+
Manuale di istruzioni
Italiano
Sommario
- Unità principale e accessori ....63
- Controlli e collegamenti ....64
- Prima del primo utilizzo: 66
3.1. Installazione dell'antenna DAB+ 67
- Collegamento di DR56C all'autoradio 68
4.1. Impostazione della frequenza del trasmettitore FM ......68
4.2. Connessione all'autoradio mediante il cavo audio 68
4.3. Regolazione del volume......68
- Funzioni principali....69
5.1. Ricercare e selezionare le stazioni DAB/DAB+: 69
5.2. Informazioni stazione: Modalità DAB+....69
5.3. Service Following (SF)....70
5.3.1. Accensione/spegnimento Service Following 70
5.4. Riduci la luminosità del display 70
5.5. Illuminazione dei pulsanti....70
5.6. Variazione di luminosità del display LCD 71
5.7. Illuminazione dei pulsanti memoria stazione....71
5.8. Selezione della lingua: 71
5.9. Ripristino impostazioni di fabbrica ....71
5.10.Versione software....71
- Preferiti (memoria stazione) 72
6.1. Salvataggio preferiti 72
6.2. Richiamo preferiti 72
- Modalità Bluetooth....72
7.1. Accensione/spegnimento Bluetooth....73
7.2. Accoppiamento di un telefono 74
7.3. Chiamate....74
7.4. Riproduzione musica Bluetooth 74
- Lettore SD 75
-
Ingresso aux....75
-
Ricarica di dispositivi USB....76
- Specifiche tecniche....76
- Risoluzione dei problemi .....77
- Istruzioni di sicurezza....77
- Garanzia e informazioni sul riciclaggio....78
- Dichiarazione di conformità CE 78
15.1. WEEE e riciclaggio....78
- Indirizzo assistenza....78

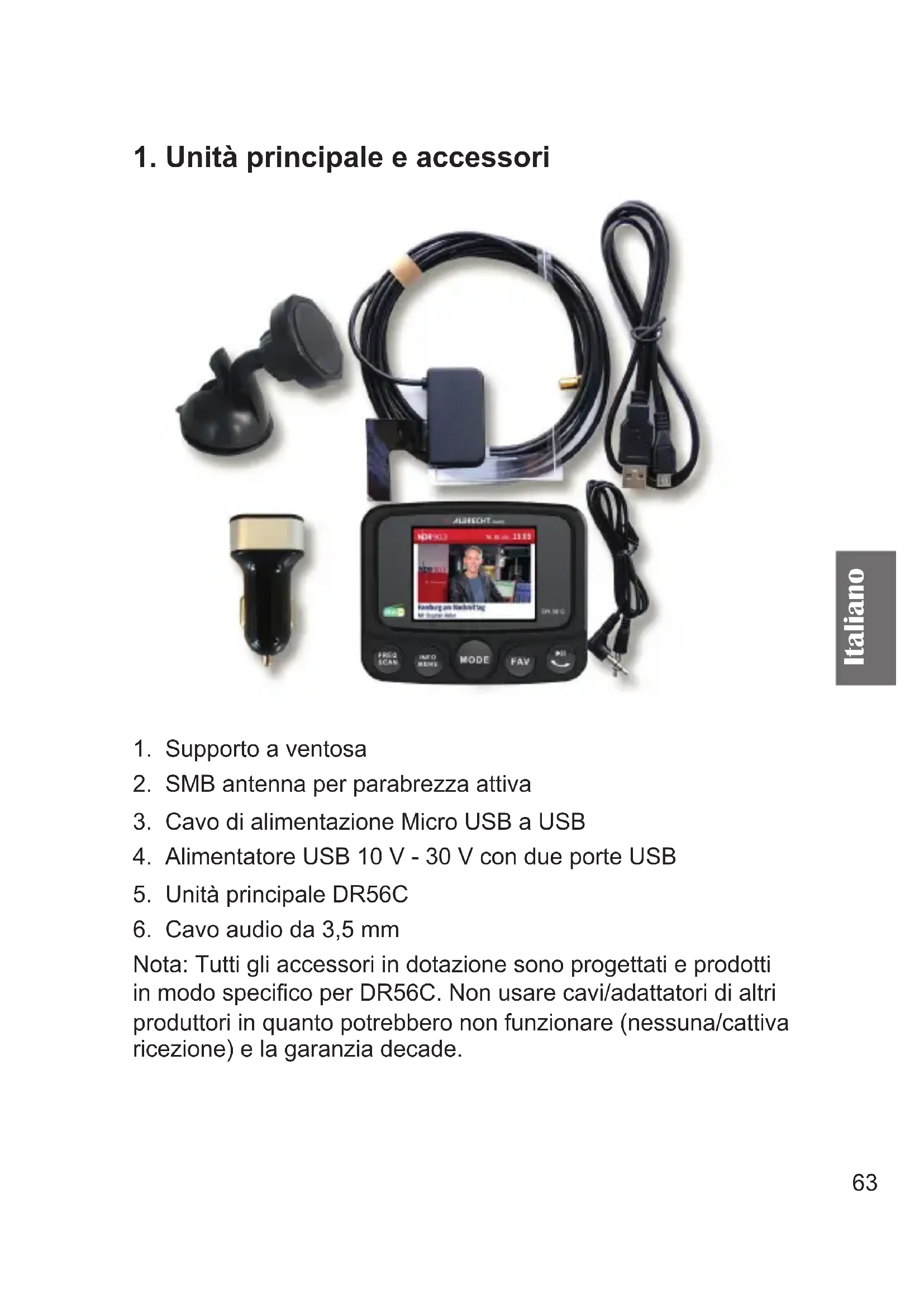

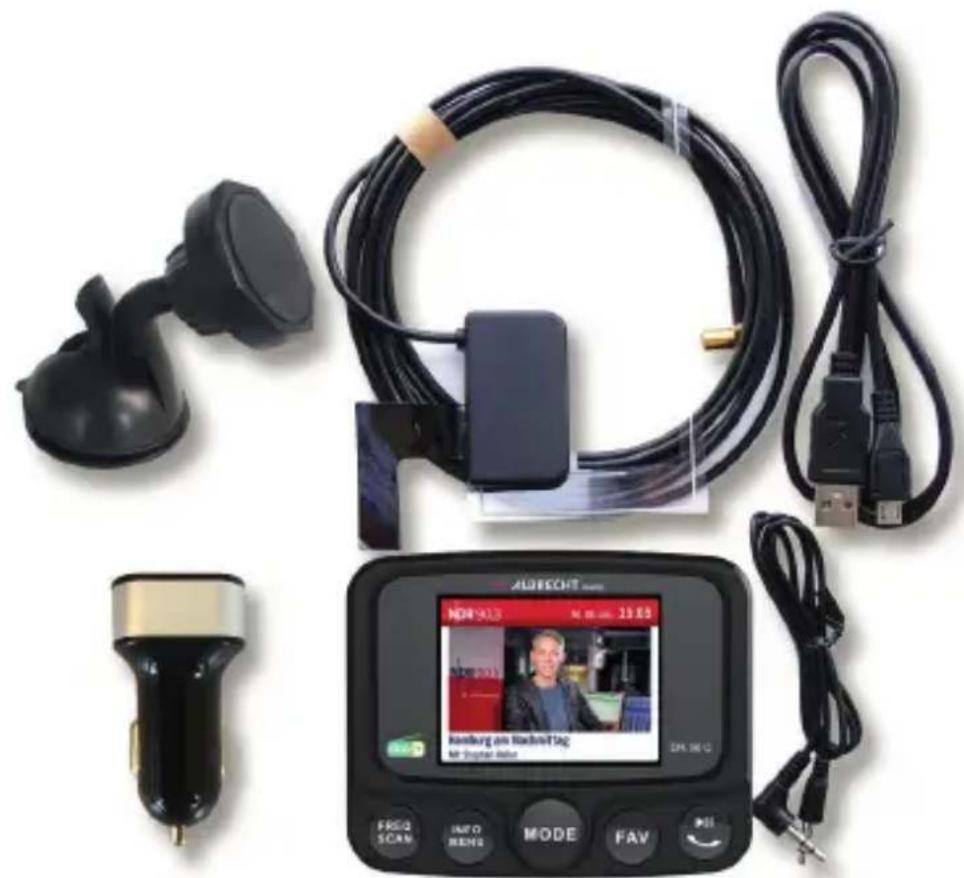

1. Unità principale e accessori
- SMB antenna per parabrezza attiva
- Cavo di alimentazione Micro USB a USB
- Alimentatore USB 10 V - 30 V con due porte USB
- Unità principale DR56C
- Cavo audio da 3,5 mm
Nota: Tutti gli accessori in dotazione sono progettati e prodotti in modo specifico per DR56C. Non usare cavi/adattatori di altri produttori in quanto potrebbero non funzionare (nessuna/cattiva ricezione) e la garanzia decade.

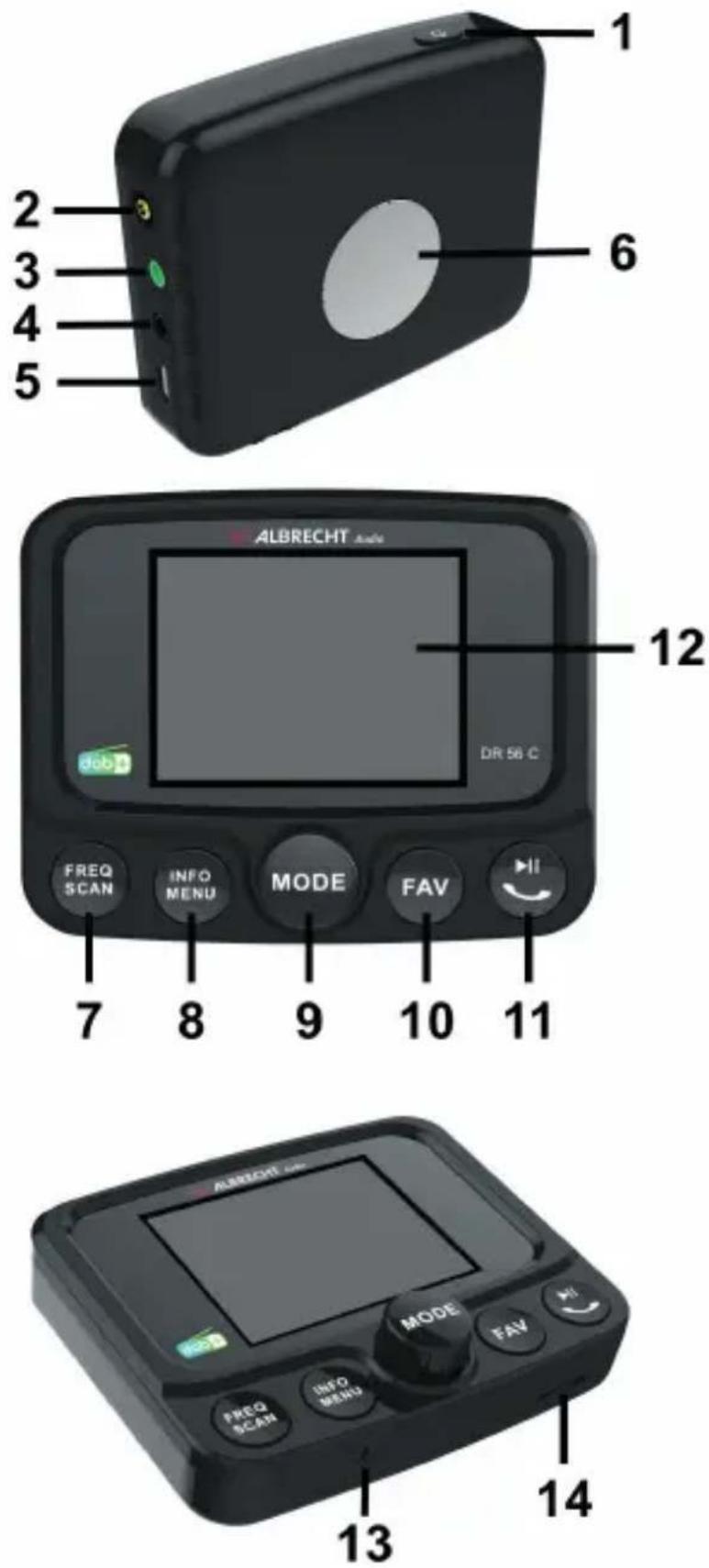

2. Controlli e collegamenti
| Descrizione Funzione | ||
| 1 | Premere per accenderePressione prolungata per passare in standby | |
| 2 | Antenna SM | MB presa per antenna DAB/DAB+ |
| 3 | Aux out Presa uscita audio | |
| 4 | Aux in | Presa ingresso audio |
| 5 | Micro USB Porta Micro USB per alimentazione | |
| 6 | Piastra di supporto magnetica | |
| 7 | FREQSCAN | Impostazione frequenza trasmissione FMPressione prolungata per eseguire una scansione DAB+ |
| 8 | INFO MENU | Premere per visualizzare l'elenco delle stazioni DAB+Pressione prolungata per accedere al menu |
| 9 | ◀ ▶OKMODEVolume | Ruotare per navigareRuotare, stazione successiva/precedenteRuotare, brano successivo/precedente (lettore SD)Premere per confermare la selezionePremere per modifi care la modalitàPressione prolungata per regolare il volumeRuotare per regolare il volume |
| 10 | FAV | Premere per aprire l'elenco dei preferitiPremere a lungo per aprire la presentazione DAB |
| 11 | Pulsante Riproduzione/Pausa (Bluetooth/lettore SD)Pulsante TelefonoPremere una volta: accettare/concludere la chiamataPremere due volte: respingere la chiamata | |
| 12 | Schermo Display a colori TFT | |
| 13 | Mic Microfono integrato per funzionamento vivavoce | |
| 14 | Micro SD Slot lettore SD per scheda micro SD | |
3. Prima del primo utilizzo:
- Fissare l'adattatore per autoradio DR56C al parabrezza usando il supporto a ventosa incluso in dotazione.
- Collegare una estremità del cavo di alimentazione USB alla porta micro USB sul lato destro del DR56C e l'altra estremità all'alimentatore USB. Inserire l'alimentatore USB nell'accendisigari della propria auto.
- Collegare l'antenna fornita all'ingresso antenna sul lato destro del DR56C.
- Accendere il dispositivo premendo il pulsante On/Standby sulla parte superiore del dispositivo e sul display appare il logo Albrecht. Quando si usa per la prima volta, il dispositivo ricerca automaticamente le stazioni DAB/DAB+ disponibili e le salva nella memoria stazioni del dispositivi fino a quando non viene eseguita un'altra scansione DAB. Durante la scansione automatica DAB, la barra indica l'avanzamento della scansione.
- Non appena la scansione delle stazioni è completata, è possibile selezionare qualsiasi stazione radio DAB/DAB+ salvata ruotando la manopola ◀▶.

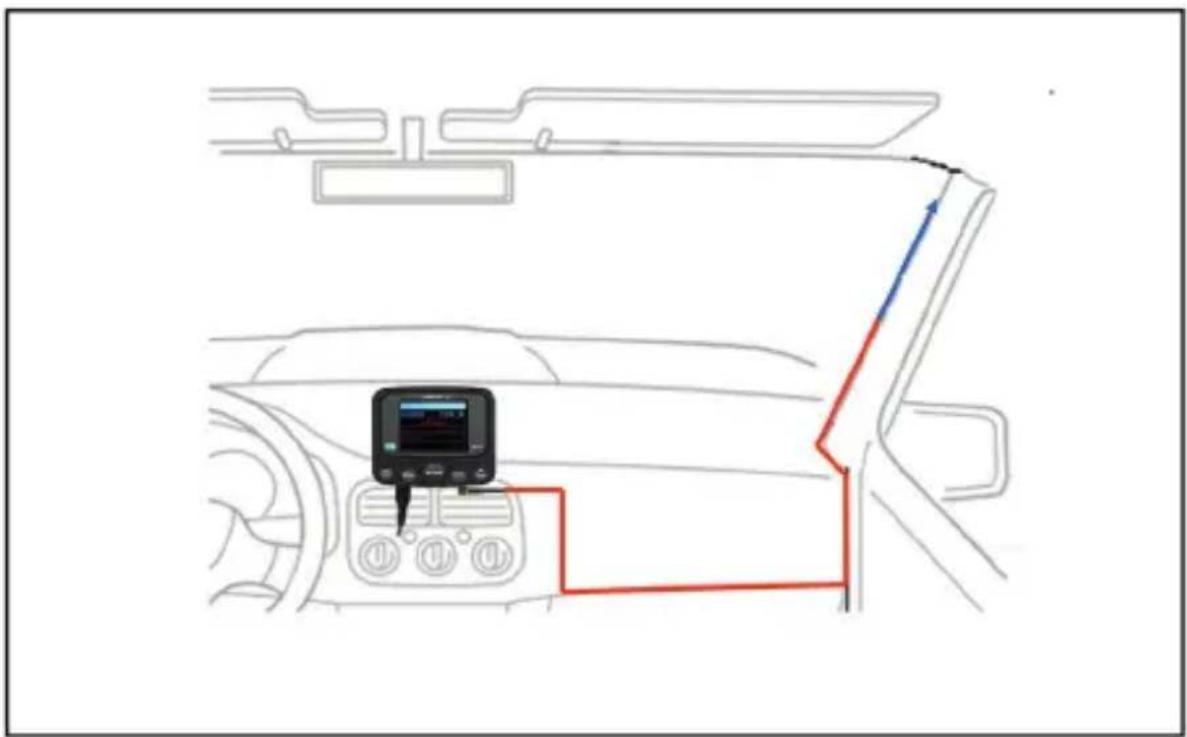

3.1. Installazione dell'antenna DAB+
- Utilizzare un panno umido per pulire il parabrezza.
- Attaccare la pellicola di rame a forma di L nera al montante A (senza taglio) del veicolo.
- Rimuovere la pellicola protettiva adesiva dell'amplificatore dell'antenna e attaccare nella posizione intesa sul parabrezza.
- Ora attaccare l'antenna sulla pellicola. Rimuovere le bolle d'aria applicando una leggera pressione sul bordo.
- L'antenna deve essere montata verticalmente, non orizzontalmente.
- Posare il cavo dell'antenna lungo il montante A fino a dove DR56C è installato.
-
Non fissare l'antenna DAB su fili di riscaldamento, in punti in cui può ostruire la visuale del guidatore o in punto in cui possa verificarsi la metallizzazione (protezione solare) del parabrezza. Ciò potrebbe influenzare negativamente la ricezione.
-
In alternativa, l'antenna può anche essere montata sul vetro posteriore.
4. Collegamento di DR56C all'autoradio
È possibile inviare il segnale audio attraverso il trasmettitore FM o trasmetterlo direttamente con un cavo audio da 3,5 mm attraverso l'uscita Aux out (audio out) all'autoradio.
4.1. Impostazione della frequenza del trasmettitore FM
- Premere il pulsante FREQ e quindi ruotare la manopola ◀▶ fino a quando non si trova la frequenza libera desiderata (in base alla propria esperienza con le frequenze libere nella propria area di trasmissione).
- La frequenza di trasmissione è visualizzata sulla parte bassa dello schermo come frequenza TX (ad es. 107.0Mhz) durante la configurazione e costantemente nella parte in alto a destra del display.
Nota: "Frequenza libera" significa che nessuna stazione FM e nessun segnale di interferenza è trasmesso sulla frequenza selezionata.
4.2. Connessione all'autoradio mediante il cavo audio
- Collegare il cavo audio da 3,5 mm fornito alla presa AUX OUT del DR56C e alla presa line-in della propria autoradio.
Nota: Non appena lo spinotto è inserito nella presa AUX OUT, la trasmissione attraverso il trasmettitore FM è spenta!
4.3. Regolazione del volume
Premere e tenere premuto la manopola volume. Una barra del volume appare sul display. Ora è possibile regolare il volume.
5. Funzioni principali
5.1. Ricercare e selezionare le stazioni DAB/DAB+:
Se non si è in modalità DAB+, premere la manopola MODE fino a quando la modalità "Radio DAB+" non è selezionata. Ruotare la manopola ◀▶ per selezionare la stazione DAB/DAB+ desiderata. È anche possibile premere il pulsante INFO per andare all'elenco delle stazioni. Qui è possibile selezionare la stazione desiderata DAB+ ruotando la manopola ◀▶ e confermare premendo OK.
Premendo e tenendo premuto il pulsante MENU, è anche possibile selezionare la voce del menu Scansione automatica DAB nel menu ruotando la manopola ◀▶. Ciò consentirà di riavviare la scansione automatica delle stazioni se si desidera aggiornare l'elenco delle stazioni radio DAB+.
Nota: Durante l'uso normale, non si deve eseguire la scansione DAB ogni volta che si usa la radio. Eseguire una nuova scansione solo se si guida in un'area diversa (ad es. mentre si viaggia) dove ci sono nuove/diverse stazioni DAB+.
5.2. Informazioni stazione: Modalità DAB+
Le informazioni relative alla stazione sono visualizzate come testo in movimento durante la trasmissione. Per aprire la presentazione DAB (se supportata dalla stazione corrente), premere a lungo il pulsante FAV.
Mentre si ascolta la radio DAB+, il display mostra le seguenti informazioni, se disponibili
- Informazioni sul brano / artista corrente (DLS)
- Tipo di programma
- Canale
- Data
- Bit Rate
• La potenza del segnale
La funzione SF modifica automaticamente la frequenza di ricezione quando si lascia il campo di ricezione di una stazione nota.
5.3.1. Accensione/spegnimento Service Following
Premere e tenere premuto il pulsante MENU in "Modalità DAB" per andare al menu. Selezionare Service Following con ◀► e confermare con OK. Un'icona „SF“ appare in basso a destra sul display.
Se la stazione corrente supporta la funzione Servizio seguente, l'icona sarà verde. Se non è supportato, l'icona sarà rossa.
Quando il colore dell'icona "S/F" cambia e lampeggia, ciò significa che la stazione DAB supporta Service Following e il dispositivo lo ha rilevato. Tuttavia, la stazione non è stata ancora commutata. Non appena si passa alla nuova frequenza di altra regione, l'icona "S/F" appare nuovamente in bianco.
Nota: Se si guida in modo permanente entro un'area di trasmissione, si raccomanda di spegnere la funzione SF.
Altrimenti DR56C ricercherà automaticamente una frequenza alternativa a una ricezione più debole e interrompe la trasmissione corrente.
5.4. Riduci la luminosità del display
Se si guida di notte, è possibile che si desideri ridurre la luminosità del display. Tenere premuto il tasto per abbassare il display. Premere di nuovo a lungo per tornare al normale livello di luminosità.
5.5. Illuminazione dei pulsanti
Premere a lungo MENU e selezionare Menu principale / spia del pulsante. Seleziona se desideri attivare o disattivare le luci dei pulsanti.
5.6. Variazione di luminosità del display LCD
Quando si guida di notte è possibile ridurre il livello di luminosità del display LCD. Premere e tenere premuto il pulsante 📋 per regolare la luminosità del display. Premere e tenere premuto nuovamente il tasto 📋 per ritornare alla luminosità normale.
5.7. Illuminazione dei pulsanti memoria stazione
Premere e tenere premuto "MENU" per accedere al menu. Usare ◀▶ per selezionare la voce del menu Luce pulsante.
Ora è possibile selezionare On o Off. Confermare la propria selezione con OK.
5.8. Selezione della lingua:
Premere e tenere premuto "MENU" per accedere al menu. Ruotare ◀▶ per andare a Lingua. Selezionare la lingua desiderata e confermare la selezione con OK.
5.9. Ripristino impostazioni di fabbrica
Si noti che tutte le memorie stazione, impostazioni e confi gurazioni saranno perse con il ripristino delle impostazioni di fabbrica.
Premere e tenere premuto "MENU" per accedere al menu. Ruotare la manopola ◀▶ per andare a Ripristino impostazioni di fabbrica. Ora selezionare Sì o No e confermare la propria selezione con OK.
5.10. Versione software
Premere e tenere premuto "MENU" per accedere al menu. Ruotare la manopola ◀▶ per andare a Versione Software e confermare la propria selezione con OK. Ora si vedrà la versione corrente del software del dispositivo. Premere nuovamente OK per uscire dal menu.
6. Preferiti (memoria stazione)
6.1. Salvataggio preferiti
Sono disponibili 20 posizioni di memoria in totale:
Seleziona una stazione DAB +. Premere il tasto FAV per accedere all'elenco delle stazioni preselezionate. Ruotare la manopola ◀▶ per selezionare il numero di memoria preselezionata in cui si desidera salvare il proprio preferito. Confermare la selezione premendo a lungo FAV. Viene visualizzato il messaggio „Memorizzato correttamente“.
Puoi sempre sovrascrivere una stazione preferita con una nuova.
6.2. Richiamo preferiti
In modalità DAB, premere il pulsante FAV per visualizzare Selezionare stazioni preimpostate. Selezionare la stazione preferita desiderata e confermare la propria selezione con OK.
7. Modalità Bluetooth
Per collegare un telefono con Bluetooth al DR56C, entrambi i dispositivi devono essere accoppiati l'uno con l'altro. Questa operazione deve essere effettuata solo durante la prima connessione. Non i dispositivi sono accoppiati, si collegano automaticamente una volta entro la portata.
Al DR56C possono essere accoppiati fino a otto dispositivi. Se più di un dispositivo si trova nella portata Bluetooth del DR56C, l'adattatore si collegherà all'ultimo dispositivo collegato. Se si vuole collegare un altro telefono, si deve spegnere il Bluetooth sul telefono collegato al momento.
7.1. Accensione/spegnimento Bluetooth
Premere e tenere premuto MENU per accedere al menu. Ruotare la manopola ◀▶ per andare a Impostazione Bluetooth e confermare con OK. Ora accendere o spegnere il Bluetooth.
L'icona Bluetooth nella parte superiore del display indica se il Bluetooth è acceso o spento.
- Icona Bluetooth non presente: Bluetooth spento
- Icona Bluetooth lampeggiante: Bluetooth acceso; ma non collegato
- Icona Bluetooth accesa fissa: Bluetooth acceso e collegato
7.2. Accoppiamento di un telefono
- Accendere il Bluetooth DR56C come descritto sopra.
- Accendere il Bluetooth sul proprio smartphone e cercare i dispositivi Bluetooth.
- Selezionare DR56C dall'elenco.
- Non appena la connessione è stabilita, il nome del telefono collegato è visualizzato nella parte bassa del display del DR56C e l'icona Bluetooth è accesa fissa nella parte alta del display.
7.3. Chiamate
Quando arriva una chiamata, si sente uno squillo e una freccia appare sul display che punta verso una cornetta de telefono. Il numero di telefono del chiamante è visualizzato.
• Per accettare una chiamata: Premere una volta squilla
mentre
- Per respingere una chiamata: Premere due volte mentre squilla
• Per terminare una chiamata: Premere chiamata
durante la
Il tempo di conversazione è mostrato sul display durante la chiamata.
Per le chiamate in uscita, la freccia punta nel verso opposto della cornetta.
7.4. Riproduzione musica Bluetooth
Smartphone con Bluetooth attivato collegati al dispositivo possono riprodurre la musica via DR56C. (Fare riferimento al manuale del proprio smartphone per maggiori informazioni).
Premere ▶ per riprodurre o mettere in pausa la riproduzione della musica. Ruotare la manopola ◀▶ per selezionare il brano successivo o precedente.
8. Lettore SD
Inserire una scheda Micro SD con i contatti rivolti in avanti e verso l'alto nello slot della scheda del lettore SD sulla parte bassa del DR56C. Il dispositivo avvia automaticamente la riproduzione dei brani. Premendo il pulsante FAV, è possibile scegliere tra diverse opzioni di riproduzione:
• Ciclo continuo: Tutti i brani sono riprodotti in un ciclo continuo.
• Casuale: I brani sono riprodotti casualmente.
- Brano singolo: Il brano selezionato è riprodotto in un ciclo continuo.
È possibile selezionare il lettore SD successivamente premendo il pulsante MODE. Premere ▶ per riprodurre o mettere in pausa la riproduzione della musica. Ruotare la manopola ◀▶ per selezionare il brano successivo o precedente.
Nota: La voce del menu Lettore SD può essere selezionata solo quando è inserita una scheda Micro SD. È possibile rimuovere la scheda Micro SD applicando una leggera pressione sulla scheda nella direzione di inserimento.
9. Ingresso aux
Per collegare un dispositivo audio esterno, come smartphone/tablet/iPod/lettori MP3 e simili, procedere come segue:
Premere MODE fino a quando AUX IN non è visualizzato.
Collegare la sorgente audio esterna alla presa "AUX IN" sul lato destro del DR56C mediante il cavo audio 3,5 mm fornito.
10. Ricarica di dispositivi USB
Collegare il cavo USB del proprio cellulare alla porta USB inferiore dell'alimentatore USB. (5 V/2,1 A)
11. Specifiche tecniche
| 1 | Modello: DR56C |
| 2 | Formato radio supportato: DAB/DAB+, trasmettitore FM e frequenza alternativa DAB a DAB |
| 3 | Frequenze DAB+: Banda III (174,00 – 240,00 MHz) |
| 4 | Frequenza di trasmissione MF: 87.6-107.9 MHz |
| 5 | Bluetooth: Versione 4.0 |
| 6 | Ingresso audio: Presa stereo 3,5 mm |
| 7 | Uscita audio: Presa stereo 3,5 mm |
| 8 | Potenza ricarica: 5 V/2,1 A(ricaricare smartphone/tablet/iPod/lettori MP3 ecc.) |
| 9 | Intervallo tensione ingresso alimentazione USB:(10 V - 30 V) |
| 10 | Dimensioni (LxLxA): 19 x 88 x 68 mm |
| 11 | Peso netto: circa 78 g |
Le informazioni contenute in questo manuale sono soggetta a modifica senza preavviso.
12. Risoluzione dei problemi
Ricezione DAB scarsa su alcune strade, parte 1.
Poiché la rete DAB non è stata ancora completamente sviluppata, questa può portare a scarsa ricezione, soprattutto in aree rurali che non state ancora completamente sviluppate. Quindi, testare l'adattatore DR56C in un'area meglio sviluppata prima di inviare il dispositivo in riparazione a causa della scarsa ricezione.
Problema: Ricezione DAB scarsa, parte 2.
Gli adattatori USB disponibili in commercio senza soppressione delle interferenze sono certamente idonei per molte applicazioni, ma non adeguati per ricevitori DAB potenti. Pertanto, per la migliore ricezione possibile, si deve usare il cavo USB e l'alimentatore USB fornito nel contenuto del prodotto e sviluppato in modo specifico per l'adattatore DR56C.
Problema: Ricezione DAB scarsa, parte 3.
Verificare se l'antenna DAB fornita è stata installata correttamente come descritto nelle istruzioni di montaggio. Verificare anche se l'antenna è messa a terra correttamente. Altri dispositivi elettronici che non hanno soppressione di interferenza (come telecamere da cruscotto a basso costo), possono interferire con la ricezione DAB, soprattutto all'interno del veicolo.
13. Istruzioni di sicurezza
- Pulire il dispositivo solo con un panno asciutto.
• Non ostruire le aperture di ventilazione. - Usare solo accessori forniti dal produttore.
• Non esporre questa radio a pioggia o umidità. - Non esporre la radio a calore eccessivo.
14. Garanzia e informazioni sul riciclaggio
Siamo legalmente obbligati a includere le informazioni relative allo smaltimento e alla garanzia, nonché la dichiarazione di conformità UE con le istruzioni d'uso in paesi diversi per ogni dispositivo. Queste informazioni sono riportate sulle pagine seguenti.
2 anni di garanzia dalla data di acquisto
Il produttore/rivenditore garantisce questo prodotto per due anni dalla data di acquisto. Questa garanzia copre tutti i malfunzionamenti causati da componenti difettosi o funzioni non corrette entro il periodo di garanzia escludendo l'usura, come battere scariche, graffi sul display, alloggiamento difettoso, antenna rotta e difetti dovuti a effetti esterni quali corrosione, sovratensione attraverso alimentazione esterna impropria o l'uso di accessori non idonei. Difetti dovuti all'uso improprio sono esclusi dalla garanzia.
In caso di richiesta di intervento in garanzia, contattare il proprio rivenditore. Il rivenditore riparerà o sostituirà il dispositivo o lo passerà a un centro assistenza autorizzato.
È possibile anche contattare direttamente il servizio assistenza. Includere la prova di acquisto con il dispositivo e descrivere il malfunzionamento in modo quanto più chiaro possibile.
15. Dichiarazione di conformità CE
Standard e direttive
CE
Alan Electronics GmbH con la presente dichiara che il dispositivo radio modello DR56C è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al
seguente indirizzo internet:
http://service.alan-electronics.de/CE-Papiere/
15.1. WEEE e riciclaggio
Le leggi europee non consentono lo smaltimento di dispositivi vecchi o elettrici o elettronici difettosi con i rifiuti domestici. Per lo smaltimento del dispositivo, portarlo a un punto di raccolta comunale per lo smaltimento. Questo sistema è finanziato dall'industria e assicura uno smaltimento ecologico e il riciclaggio di
materie prime di valore.
16. Indirizzo assistenza
Hotline tecnica (per dispositivi venduti in Germania)
Chiamare la nostra hotline di assistenza +49 (0) 6103/9481 - 66 (tariffe normali sulla rete urbana tedesca) o inviare una e-mail:
service@albrecht-midland.de
Fare riferimento al Capitolo 12, "Risoluzione dei problemi", prima di restituire il dispositivo.
Si troveranno suggerimenti e test. In alternativa, contattare la nostra hotline.
© 2020 Alan Electronics GmbH
