BEDIENUNGSANLEITUNG DR 56 C ALBRECHT

4. Verbindung des DR 56 C mit dem Autoradio .......................................8

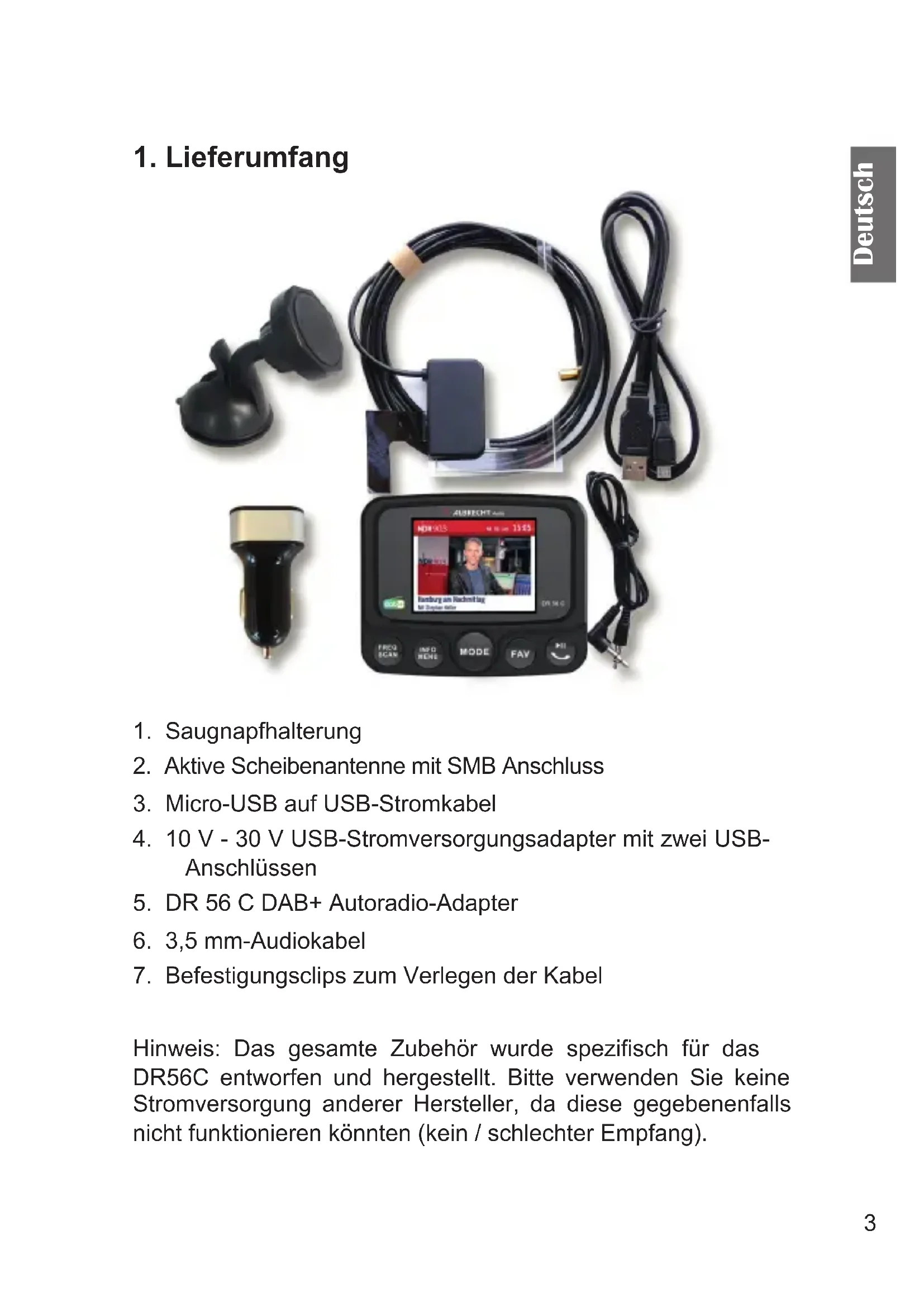

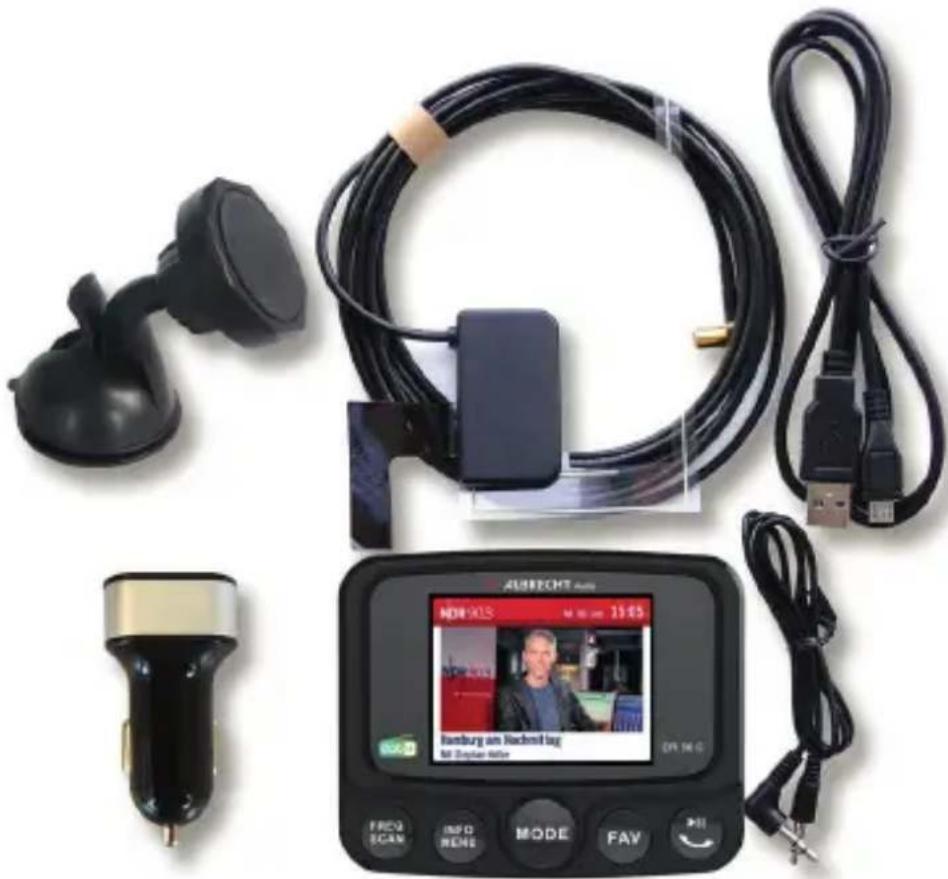

1. Saugnapfhalterung

2. Aktive Scheibenantenne mit SMB Anschluss

3. Micro-USB auf USB-Stromkabel

4. 10 V - 30 V USB-Stromversorgungsadapter mit zwei USB-

7. Befestigungsclips zum Verlegen der Kabel

Hinweis: Das gesamte Zubehör wurde spezisch für das DR56C entworfen und hergestellt. Bitte verwenden Sie keine Stromversorgung anderer Hersteller, da diese gegebenenfalls nicht funktionieren könnten (kein / schlechter Empfang).4 Deutsch

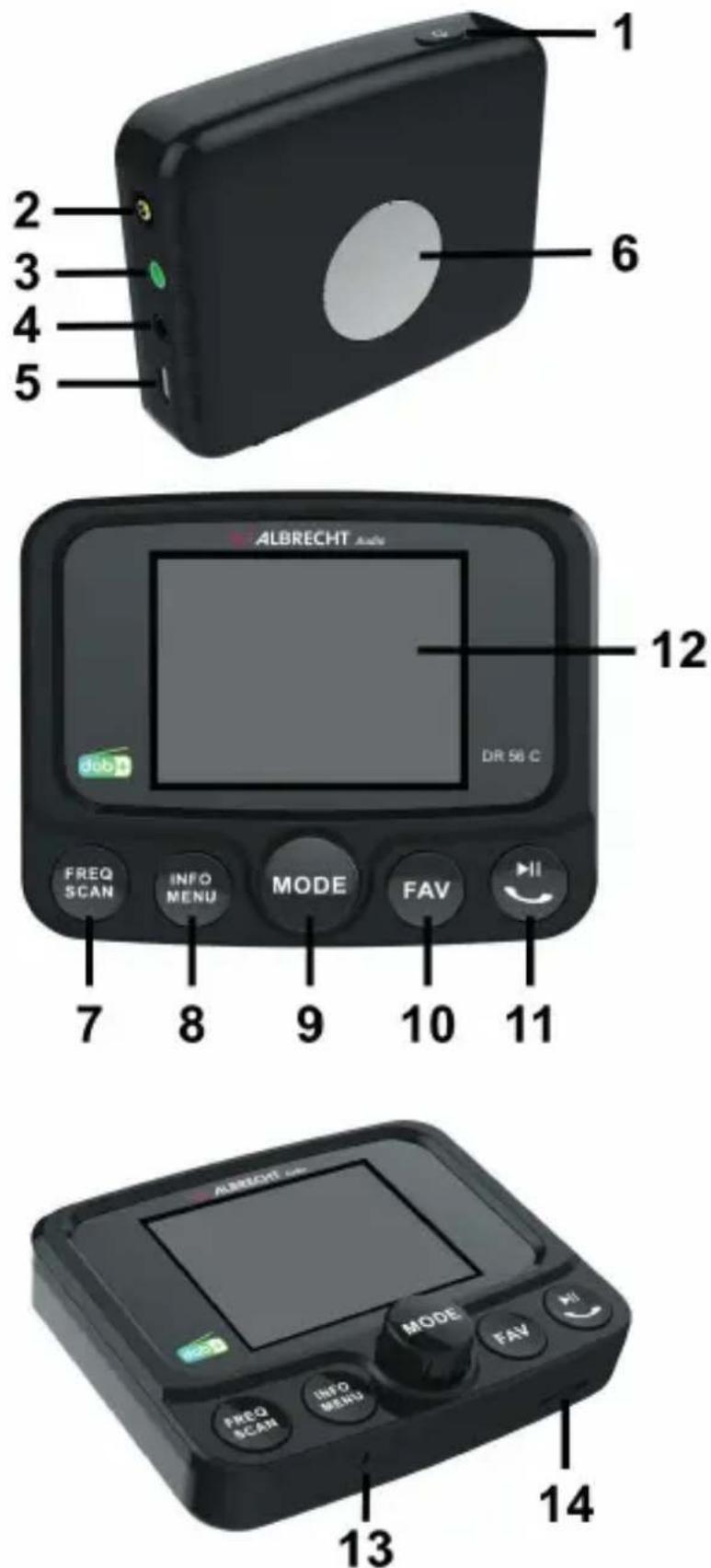

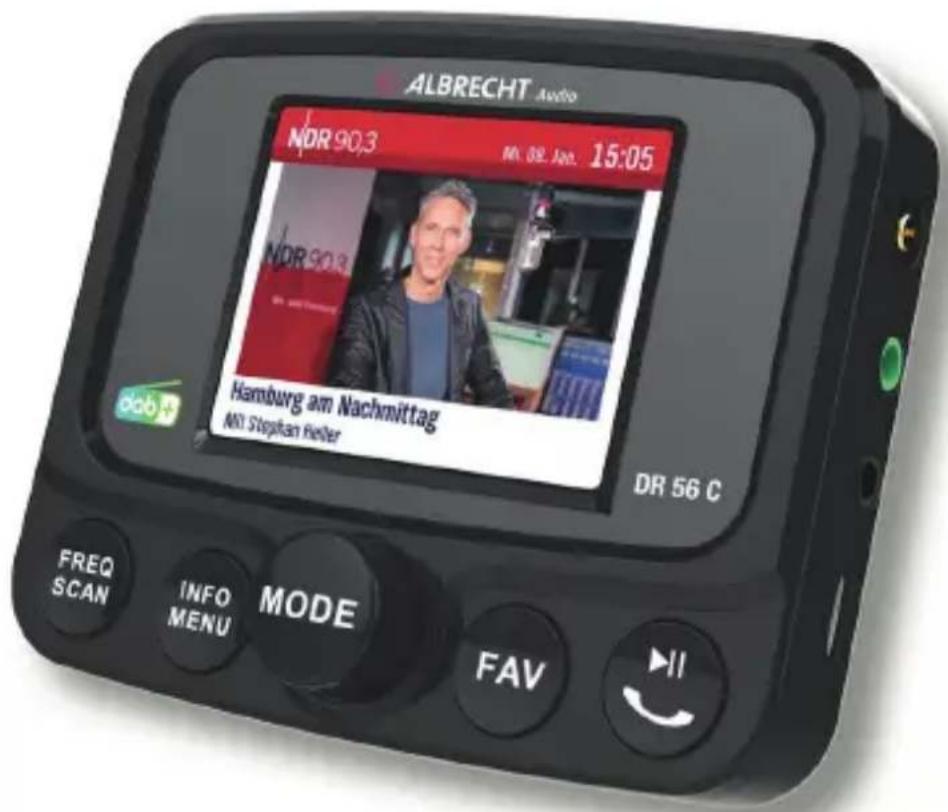

2. Bedienelemente und Anschlüsse5

Deutsch Beschriftung Funktion

Antenna SMB-Buchse für die DAB/DAB+-Antenne

Montageplatte für Magnetische Halterung

FREQ SCAN Einstellen der UKW-Übertragungsfrequenz Lange drücken, um einen DAB+ Suchlauf durchzuführen

INFO MENU Informationen zum aktuellen Sender ändern Lange drücken, um das Menü aufzurufen

MODE Lautstärke Drehen, um im Menü zu navigieren Drehen, nächster / vorheriger Sender / Titel Drücken um die Auswahl zu bestätigen Drücken, um den Modus zu wechseln Lang drücken und danach drehen, um die Lautstärke einzustellen

FAV Drücken, um die Favoritenliste zu öffnen Lang drücken, um Vollbild Slideshow zu öffnen

Stumm schalten (Mute) Wiedergabe/Pause bei Musikstreaming 1 x annehmen / au egen, 2 x ablehnen Lang drücken, um Tasten+Bildschirm zu dimmen

Mic Eingebautes Mikrofon für die Freisprechfunktion

3. Vor der ersten Verwendung:

1. Befestigen Sie den DR 56 C Autoradioadapter mit der

im Lieferumfang enthaltenen Saugnapfhalterung an der Windschutzscheibe.

2. Verbinden Sie das eine Ende des USB-Stromkabels mit der

Micro-USB-Buchse auf der rechten Seite des DR 56 C und das andere Ende mit dem USB-Stromversorgungsadapter. Stecken Sie die USB-Stromversorgung in den Zigarettenanzünder Ihres Autos.

3. Schließen Sie die mitgelieferte Antenne am

Antenneneingang auf der rechten Seite des DR 56 C an.

4. Verlegen Sie die Antenne wie im Kapitel 3.1 beschrieben.

5. Schalten Sie das Gerät durch Drücken der Ein-/Standby-

Taste auf der Oberseite des Geräts ein, im Display erscheint das Albrecht-Logo. Beim Erstgebrauch sucht das Gerät automatisch nach allen empfangbaren DAB/ DAB+ Sendern und speichert diese im Senderspeicher des Geräts, bis ein weiterer DAB- Sendersuchlauf durchgeführt wird. Während des Sendersuchlaufs zeigt ein Balken den Fortschritt des Suchlaufs an.

6. Sollte der Sendersuchlauf nicht automatisch ausgeführt

werden, drücken Sie die SCAN Taste lange oder wählen Sie den Kompletter-Suchlauf im Hauptmenü aus.

7. Sobald der Sendersuchlauf abgeschlossen ist, können Sie

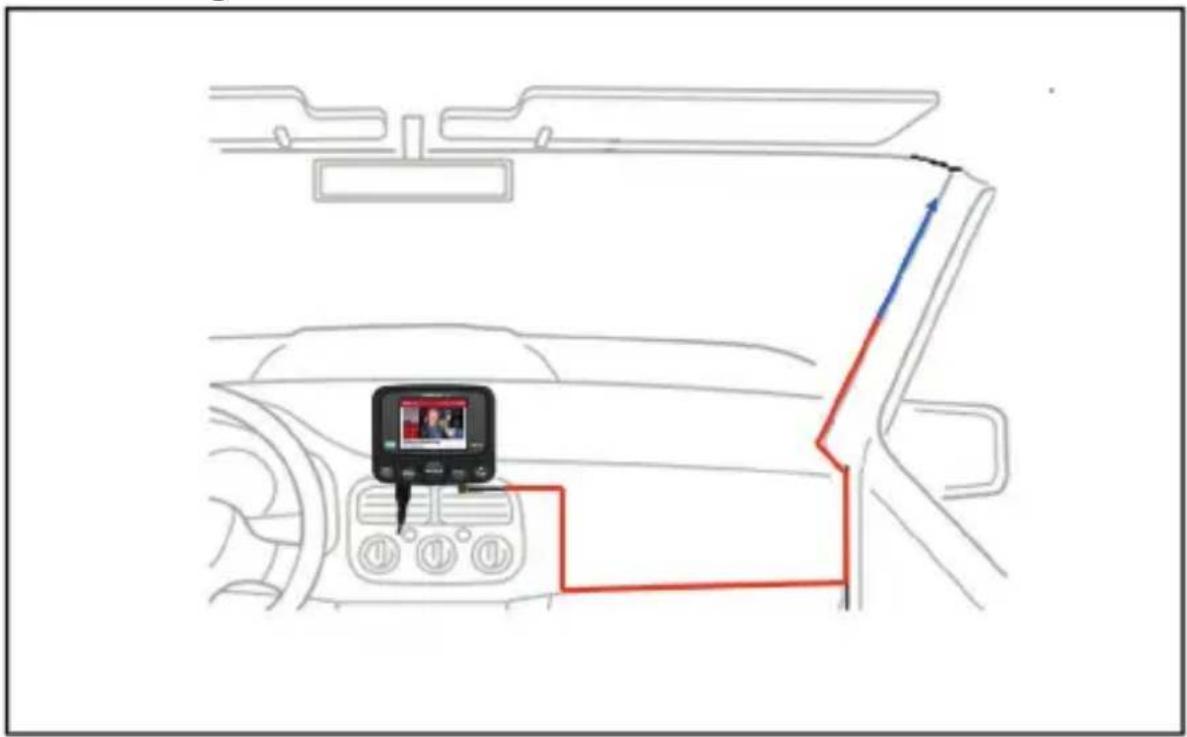

jeden der gespeicherten DAB/DAB+ Radiosender durch drehen am Drehknopf einstellen.7 Deutsch 3.1. Montage der DAB+-Antenne

1. Verwenden Sie ein feuchtes Tuch, um die

Windschutzscheibe zu reinigen.

2. Die schwarze L-förmige Kupferfolie kleben Sie auf die

A-Säule (ohne Verkleidung) des Fahrzeugs. Achtung: vergewissern Sie sich zuerst, dass sich kein Airbag in Ihrer A-Säule bendet!

3. Entfernen Sie die Klebeschutzfolie des Antennenverstärkers

und kleben Sie ihn an die vorgesehene Stelle der Scheibe.

4. Nun kleben Sie die Folienantenne auf. Luftblasen

beseitigen Sie, indem sie diese mit leichtem Druck zum Rand hin herausstreichen.

5. Die Antenne sollte senkrecht und nicht waagerecht montiert

6. Verlegen Sie das Antennenkabel an der A-Säule entlang

bis zu der Stelle, an der das DR 56 C montiert werden soll.

7. Befestigen Sie die DAB-Antenne nicht über Heizdrähten,

an einer Stelle, an der die Sicht des Fahrers beeinträchtigt wird oder an einem Ort, an dem es zu Störungen durch8 Deutsch Metallbedampfung (Sonnenschutz) der Scheibe kommen kann. Dieser könnte sich nachteilig auf den Empfang auswirken.

4. Verbindung des DR 56 C mit dem Autoradio

Sie können das Audiosignal entweder via UKW-Transmitter oder alternativ mit dem 3,5mm Audiokabel per Aux out (Audio out) Ausgang an Ihr Autoradio übertragen. 4.1. Einstellen der UKW-Transmitter Frequenz

• Drücken Sie die FREQ-Taste und drehen dann den Drehknopf, bis Sie eine gewünschte, freie Frequenz gefunden haben.

• Die Übertragungsfrequenz wird oben in der Mitte des Bildschirms als TX Frequenz (z.B. „TX107.0Mhz“) angezeigt.

• Der DAB+ Sendername wird per RDS an das Autoradio übermittelt (falls vom Autoradio unterstützt) Hinweis: „Freie Frequenz“ bedeutet, dass kein UKW-Sender und keine Störsignale auf der ausgewählten Frequenz übertragen werden. 4.2. Verbindung zum Autoradio per Audiokabel

• Stecken Sie das im Lieferumfang enthaltene 3,5mm Klinkenkabel in die AUX OUT-Buchse des DR 56 C und in die Line-In-Buchse Ihres Autoradios. Hinweis: Sobald ein Stecker in der AUX OUT Buchse steckt, wird die Übertragung per UKW-Transmitter abgeschaltet. 4.3. Lautstärke einstellen Drücken und halten Sie den Drehknopf. Auf dem Display erscheint ein Lautstärkebalken. Jetzt kann die Lautstärke eingestellt werden.9 Deutsch

Halten Sie die MENU Taste für 2 Sekunden gedrückt, um ins Hauptmenü zu gelangen. Mit dem Drehknopf bewegen Sie sich durch das Menü und bestätigen Ihre Auswahl durch Drücken des Drehknopfes. Wenn Sie in ein vorheriges Menü zurückkehren möchten, drücken Sie die MENU Taste kurz. 5.1. Senderliste Wählen Sie im Hauptmenü die Senderliste aus, um alle verfügbaren DAB+ Sender angezeigt zu bekommen. 5.2. DAB/DAB+-Sendersuchlauf Falls Sie die Liste mit den DAB+-Radiosendern aktualisieren möchten, so können Sie den automatischen Sendersuchlauf starten, indem Sie die SCAN Taste gedrückt halten. Alternativ können Sie auch den Kompletten Sendersuchlauf über das Hauptmenü auswählen. Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf nicht jedes Mal erneut durchführen, wenn Sie das DAB+ Radio benutzen. Führen Sie einen erneuten Suchlauf durch, wenn Sie den Adapter dauerhaft in einem anderen Sendegebiet verwenden möchten oder es neue Sender gibt. 5.3. Manuelle Abstimmung Neben der oben beschriebenen Methode zum Scannen und Auswählen von Sendern aus der Senderliste können Sie auch eine bestimmte Frequenz / einen bestimmten Kanal manuell einstellen, indem Sie die gewünschten Frequenz / Kanal wählen. 5.4. Senderreihenfolge Sie können die Sortierung der Senderliste festlegen. Wählen Sie aus, ob die Liste Alphanumerisch, nach Ensemble oder nach Aktiv sortiert werden soll.10 Deutsch 5.5. DRC Wenn Sie Musik mit einem hohen Dynamikbereich in einer lauten Umgebung hören, können Sie den Audio-Dynamikbereich komprimieren. Dies macht die leisen Töne lauter und die lauten Töne leiser. Drehen Sie den Knopf zur Auswahl des DRC (hoch/ tief/aus) und drücken Sie OK zur Bestätigung. Diese Funktion muss vom jeweiligen Sender unterstützt werden 5.6. Senderliste bereinigen Nutzen Sie diese Funktion, um Sender aus der Senderliste zu entfernen, die zwar aufgelistet aber nicht mehr verfügbar sind. 5.7. Sender-Informationen: DAB+ Modus Die Sender-Informationen werden als Text oder als Grak (DAB Slideshow) während der Übertragung angezeigt. Drücken Sie die Taste FAV lang, um die DAB Slideshow im Vollbildmodus zu sehen (falls vom Sender unterstützt). Sie können die Informationen durch Drücken der INFO Taste ändern. Während des Hörens von DAB+ Radio können Sie sich folgende Informationen anzeigen lassen:

• Informationen zum aktuellen Song (DLS)

• DAB Slideshow11 Deutsch 5.8. Senderverfolgung / Alternativfrequenz (SF) Die Senderverfolgung-Funktion wechselt automatisch die Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders. Drücken und halten Sie im „DAB-Modus“ die MENU-Taste, um ins Menü zu gelangen. Wählen Sie dort Hauptmenü/ Senderverfolgung. Nachdem Sie die Senderverfolgung aktiviert haben, erscheint ein „SF“-Symbol unten rechts im Display. Wenn der aktuelle Sender die Senderverfolgung unterstützt, leuchtet das Symbol grün. Unterstützt der Sender die Funktion nicht, leuchtet das Symbol rot. Hinweis: Falls Sie häu g innerhalb eines Sendegebietes fahren, empfehlen wir Ihnen, die SF-Funktion auszuschalten. Ansonsten sucht das DR 56 C bei schwächerem Empfang automatisch nach einer Alternativfrequenz und unterbricht die aktuelle Übertragung. 5.9. LCD-Display dimmen Wenn Sie nachts fahren, können Sie die Helligkeit des LCD-Displays reduzieren. Drücken und halten Sie die Wenn Sie nachts fahren, können Sie die Helligkeit des -Taste, um das Display zu dimmen. Durch erneutes Drücken und Halten der um das Display zu dimmen. Durch erneutes Drücken und Halten -Taste kehren Sie wieder zur Normalhelligkeit zurück. 5.10. Beleuchtung der Tasten Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Wählen Sie den Menüpunkt Hauptmenü/Tastenbeleuchtung aus. Nun können Sie die Tastenbeleuchtung Ein oder Aus schalten. 5.11. Sprache wählen: Rufen Sie das Menü mit „MENU“ auf und wählen Sie dort Hauptmenü/Sprache. Wählen Sie die gewünschte Sprache aus und bestätigen Sie Ihre Auswahl durch OK.12 Deutsch 5.12. Zurücksetzen auf Werkseinstellungen Bitte beachten Sie, dass beim „Zurücksetzen auf Werkseinstellungen“ alle Senderspeicher, Einstellungen und Kongurationen verloren gehen. Rufen Sie das Menü mit „MENU“ auf und wählen Sie dort Hauptmenü/Werkseinstellungen zurücksetzen. Wählen Sie jetzt Ja oder Nein und bestätigen Sie Ihre Auswahl mit OK. Danach wird der Adapter neu gestartet und führt automatisch ein Sendersuchlauf aus. 5.13. Softwareversion Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt und wählen Sie nun Hauptmenü/Softwareversion. Sie sehen jetzt die aktuelle Softwareversion des Geräts.

6. Favoriten (Senderspeicher)

6.1. Favoriten abspeichern Es stehen insgesamt 20 Speicherplätze zur Verfügung: Wählen Sie einen DAB+-Sender aus. Drücken Sie die FAV-Taste kurz, um in die Favoritenlisten zu gelangen. Drehen Sie am Drehknopf, um einen gewünschten Speicherplatz auszuwählen, auf dem Sie den aktuellen Sender speichern wollen. Bestätigen Sie Ihre Auswahl durch langes Drücken der FAV-Taste. Die Meldung „Speichern erfolgreich“ wird angezeigt. Sie können jederzeit einen Speicherplatz mit einem neuen Sender überschreiben. 6.2. Favoriten aufrufen Drücken Sie im DAB-Modus die FAV-Taste, um die Liste der Favoriten anzuzeigen. Wählen Sie den gewünschten Favoriten aus und bestätigen Sie Ihre Auswahl mit OK.13 Deutsch

Um ein Telefon per Bluetooth mit dem DR 56 C zu verbinden, müssen beide Geräte miteinander gekoppelt werden. Dieser Vorgang muss nur bei der ersten Verbindung durchgeführt werden. Sobald beide Geräte miteinander gekoppelt sind, verbinden Sie sich danach immer wieder automatisch, wenn sie sich in Reichweite benden. Bis zu acht Geräte können mit dem DR 56 C gekoppelt werden. Wenn sich mehr als ein Gerät in Reichweite des DR 56 C bendet, verbindet sich das DR 56 C mit dem zuletzt verbundenen Gerät. Wenn ein anderes Telefon verbunden werden soll, müssen Sie Bluetooth auf dem derzeit verbundenen Telefon manuell ausschalten. 7.1. Bluetooth ein-/ausschalten Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Drehen Sie am ◄►-Knopf, um zu Bluetooth zu gelangen und bestätigen mit OK. Schalten Sie nun Bluetooth Ein oder Aus. Das Bluetooth-Symbol oben im Display zeigt an, ob Bluetooth ein- oder ausgeschaltet ist.

• Nicht vorhanden: Bluetooth aus

• Blinkt: Bluetooth an, aber nicht verbunden

• Leuchtet dauerhaft: Bluetooth an und verbunden14 Deutsch 7.2. Telefon koppeln

1. Aktivieren Sie Bluetooth im DR 56 C.

2. Schalten Sie Bluetooth auf Ihrem Smartphone ein und

suchen Sie nach Bluetooth-Geräten.

3. Wählen Sie DR 56 C aus der Liste aus.

4. Sobald die Verbindung hergestellt ist, leuchtet das Bluetooth

Symbol dauerhaft oben im Display. 7.3. Telefonanrufe Bei eingehenden Telefonanrufen ertönt ein Klingelton und auf dem Display erscheint ein Pfeil, der auf einen Telefonhörer zeigt. Die Rufnummer des Anrufers wird angezeigt.

• Anruf annehmen: Während des Klingelns drücken

• Anruf ablehnen: Während des Klingelns 2 x drücken

• Anruf beenden: Während des Gesprächs drücken Während des Anrufs wird auf dem Display die Gesprächszeit angezeigt. 7.4. 7.4. Musikwiedergabe vom TelefonMusikwiedergabe vom Telefon Mit dem Gerät verbundene Smartphones können Musik über das DR 56 C wiedergeben. (Bitte lesen Sie das Handbuch Ihres Smartphones, um nähere Informationen zu erhalten). Drücken Sie zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am Drehknopf, um den nächsten oder vorherigen Titel auszuwählen.15 Deutsch

Stecken Sie eine Micro SD-Karte, mit den Kontakten nach vorn und oben zeigend, in den SD-Player Kartenschacht auf der rechten Unterseite des DR 56 C ein. Das Gerät beginnt selbständig die Titel abzuspielen. Durch drücken der FAV-Taste können Sie zwischen verschiedenen Abspielmöglichkeiten wählen:

• Endlos: Alle Lieder werden in Endlos-Schleife gespielt.

• Zufällig: die Lieder werden zufällig wiedergegeben.

• Einzelstück: das gewählte Lied wird in Endlos-Schleife gespielt. Sie können zu einem späteren Zeitpunkt durch Drücken der MODE-Taste „SD Player“ auswählen. Der Adapter setzt die Wiedergabe an der Stelle fort, an der Sie zuletzt aufgehört haben (z.B. bei Hörbüchern). Drücken Sie zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am ◄►-Knopf, um den nächsten oder vorherigen Titel auszuwählen. Hinweis: Der Menüpunkt SD-Player kann nur bei eingesteckter Micro SD-Karte ausgewählt weden. Die Micro SD-Karte können Sie durch leichten Druck auf die Karte in Einschubrichtung wieder entnehmen.

Zum Anschluss eines externen Audiogerätes wie z.B. Smartphone/Tablet/iPod/MP3-Player oder Ähnliches gehen Sie wie folgt vor: Drücken Sie MODE, bis AUX IN angezeigt wird. Schließen Sie die externe Audioquelle an „AUX IN“ auf der rechten Seite des DR 56 C über das mitgelieferte 3,5 mm Audiokabel an. Endlos: Alle Lieder werden in Endlos-Schleife gespielt. Zufällig: die Lieder werden zufällig wiedergegeben. Einzelstück: das gewählte Lied wird in Endlos-Schleife16 Deutsch

10. USB-Lademöglichkeit

Wenn sie z.B. Ihr Smartphone während der Fahrt laden möchten, schließen Sie das USB-Kabel Ihres Mobiltelefons am unteren USB-Port des USB-Stromversorgungsadapters an. Die Ladeleistung beträgt 5 V / 2,1 A.

Unterstütztes Radioformat: DAB/DAB+, UKW- Transmitter und DAB zu DAB-Alternativfrequenz

UKW-Übertragungsfrequenz: 87,5-107,9 MHz

Audioeingang/-ausgang: 3,5 mm Stereo-Klinke

Antenne: SMB Anschluss

Ladeleistung: 5 V / 2,1 A (Laden von Smarphone/Tablet/iPod/MP3-Player usw.)

Eingangsspannungsbereich USB-Stromversorgung: (10 V - 30 V)

Nettogewicht: ca. 78g Die Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.17 Deutsch

Schlechter DAB-Empfang in einigen Gebieten, Teil 1. Da das DAB-Netzwerk noch nicht vollständig ausgebaut ist, kann dies besonders in ländlichen Gebieten, die noch nicht vollständig erschlossen sind, zu schlechtem Empfang führen. Testen Sie daher den DR 56 C-Empfänger in einem besser erschlossenen Gebiet, bevor Sie das Gerät wegen schlechten Empfangs zur Reparatur einsenden. Problem: Schlechter DAB-Empfang, Teil 2. Handelsübliche USB-Adapter ohne Störungsunterdrückung eignen sich nicht für DAB-Empfänger. Daher sollten Sie für den bestmöglichen Empfang das USB-Kabel und die USB- Stromversorgung verwenden, die sich im Lieferumfang benden und spezisch für den DR 56 C-Empfänger entwickelt wurden. Problem: Schlechter DAB-Empfang, Teil 3. Überprüfen Sie bitte, ob die mitgelieferte DAB-Antenne genau wie in der Montageanleitung beschrieben montiert wurde. Überprüfen Sie darüber hinaus, ob die Antenne korrekt geerdet ist. Andere elektronische Gerät, die keine Störungsunterdrückung haben (wie z. B. günstige Dashcams) können insbesondere im Inneren des Fahrzeugs Störungen beim DAB-Empfang verursachen.18 Deutsch

13. Sicherheitshinweise

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

• Blockieren Sie keine Lüftungsöffnungen.

• Verwenden Sie nur das vom Hersteller mitgelieferte Zubehör.

• Setzen Sie dieses Radio nicht Regen oder Feuchtigkeit aus.

• Setzen Sie das Radio nicht übermäßiger Hitze aus.

14. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen nden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Frist, ausgenommen Abnutzung wie Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter. Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.19 Deutsch

15. CE-Konformitätserklärung

Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 56 C in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/

16. EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.20 Deutsch

Technische Hotline (für in Deutschland verkaufte Geräte) Alan Electronics GmbH Service Daimlerstraße 1g D-63303 Dreieich Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: [e-mail] Bevor Sie das Gerät zurücksenden, lesen Sie bitte Kapitel 12 „Problembehebung“. Dort erfahren Sie einige Tipps und Tests. Alternativ wenden Sie sich an unsere Hotline. Druckfehler vorbehalten. © 2020 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - DeutschlandInstruction Manual English DR 56 C DAB+ Car Radio Adapter22 English Table of content
