BEDIENUNGSANLEITUNG DR 58 ALBRECHT

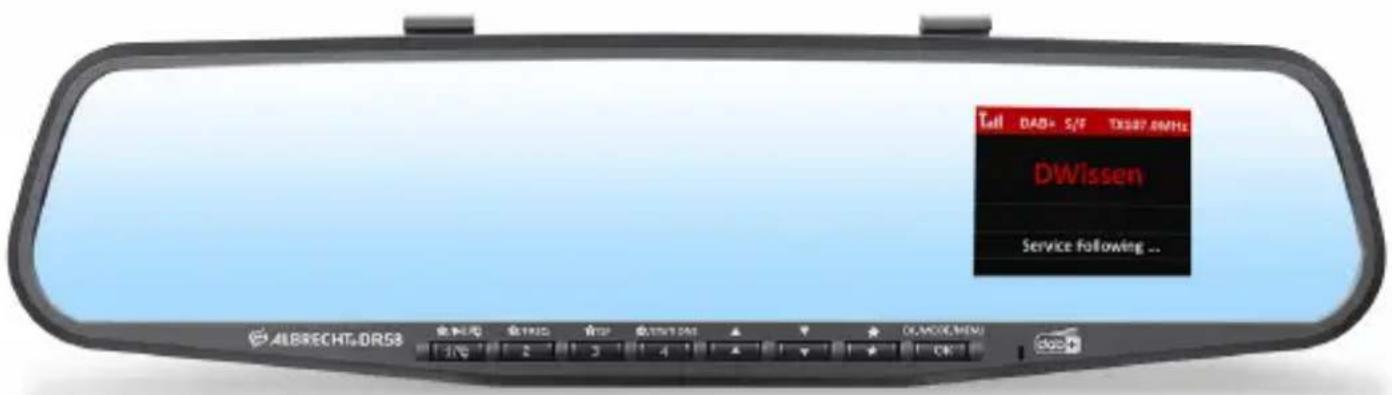

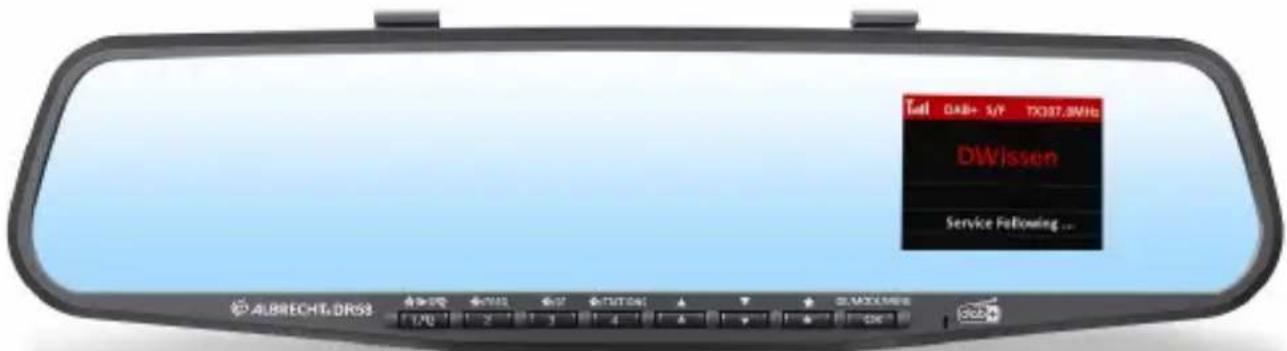

Rückspiegel-Autoradio-Tuner

DAB+ 5/7 TX387.8VH0 DWissen Service Following ... ALBRECHLDRS3 1/0 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Bedienungsanleitung / Manual

Deutsch / English / Français / Italiano

Inhaltsverzeichnis

1. Lieferumfang....3

2. Bedienelemente und Anschlüsse ....4

3. Vor der ersten Verwendung: 5

3.1. Montage der DAB+-Antenne 6

1. Navigation durch Menüs....7

2. Verbindung des DR 58 mit dem Autoradio ....8

5.1. Verbindung per UKW-Übertragung 8

5.1.1. Automatische Frequenzsuche....8

5.1.2. Manuelle Frequenzsuche....8

5.2. Verbindung per Audiokabel 9

1. DAB+ Modus ....9

6.1. DAB/DAB+-Sender suchen und auswählen:......9

6.2. Sender-Informationen: DAB+ Modus 10

6.3. DAB-Alternativfrequenz (AF) / Service Follow (SF) 10

6.3.1. Alternativfrequenz ein-/ausschalten 10

6.4. Verkehrsnachrichten-Erkennung....11

6.4.1. Verkehrsnachrichten ein-/ausschalten 11

6.5. Favoriten abspeichern....11

6.6. Favoriten aufrufen....11

6.7. Löschen von gespeicherten Sendeern....12

1. Systemeinstellungen 12

7.1. Menüfarben....12

7.2. LCD-Display dimmen 12

7.3. Display Timeout....12

7.4. Display abschalten....13

7.5. Sprache wählen: 13

7.6. Zurücksetzen auf Werkseinstellungen 13

7.7. Softwareversion 13

1. Bluetooth-Modus ...... 13

8.1. Bluetooth ein-/ausschalten....14

8.2. Telefon koppeln....14

8.3. Telefonanrufe 14

8.3.1. Lautsprecher für Audioausgabe 15

8.4. Bluetooth-Musikwiedergabe....15

1. Aux-In Modus....16

2. USB-Geräte laden 16

3. Sicherheitshinweise....16

4. Spezifikationen 17

5. Problembehebung .... 18

6. Garantie und Informationen zum Recycling ....19

7. CE-Konformitätserklärung 19

8. Serviceadresse ....20

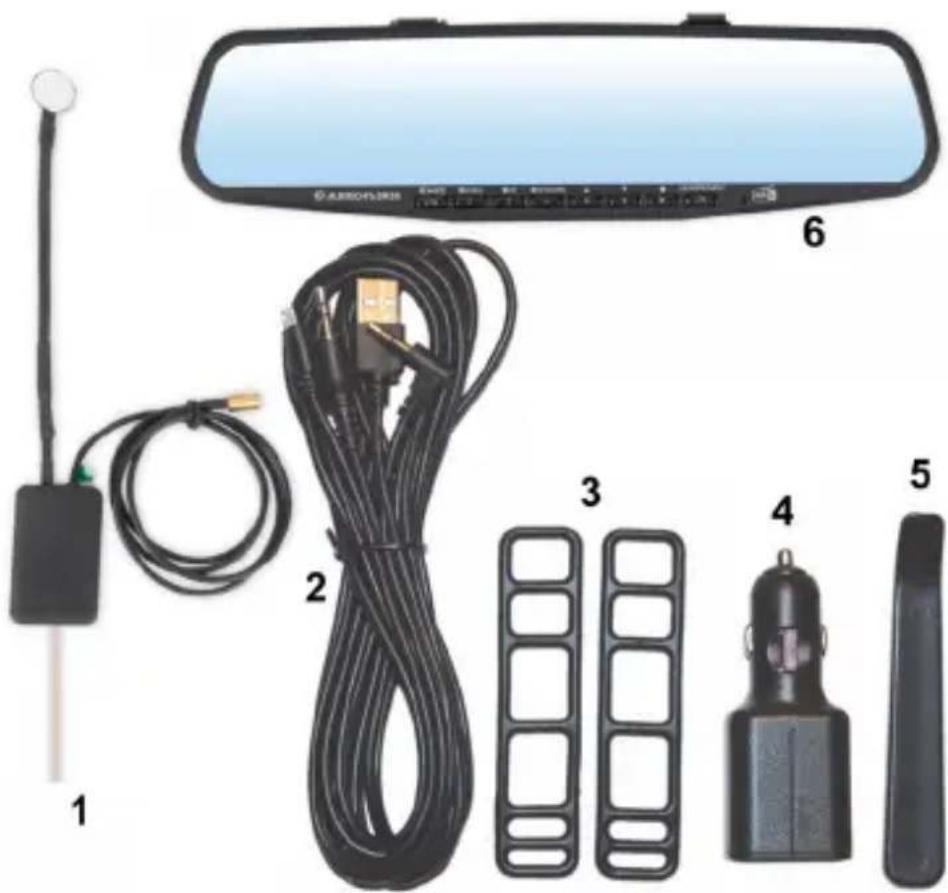

1. Lieferumfang

1 2 3 4 5 6 AEROCORES

1. Aktive Scheibenantenne mit magnetischem Erdungskontakt
2. kombiniertes USB Strom- und 3.5mm Audiokabel, 3m
3. Gummihalterungen zur Montage am Rückspiegel
4. 12V/24V USB-Stromversorgungsadapter mit zwei USB Anschlüssen
5. Einbauwerkzeug
6. DR 58 Rückspiegel DAB+ Adapter

Hinweis: Das gesamte Zubehör wurde spezifisch für das DR 58 entworfen und hergestellt. Bitte verwenden Sie keine Kabel/Adapter von anderen Herstellern, da diese gegebenenfalls die Funktion einschränken könnten (kein / schlechter Empfang) und die Garantie dadurch erlischt.

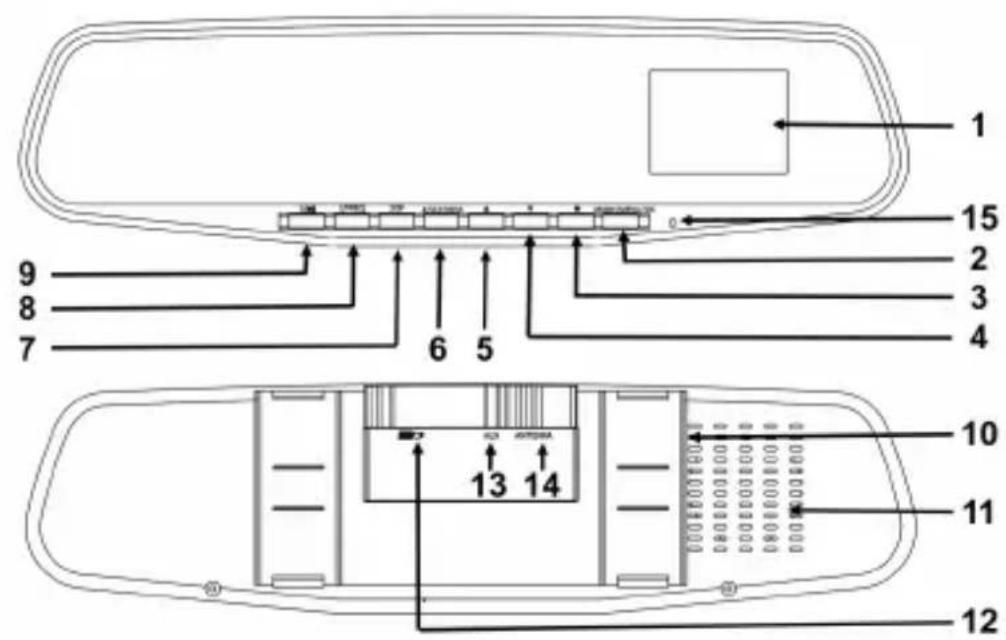

2. Bedienelemente und Anschlüsse

1 15 2 9 8 7 6 5 3 4 10 13 14 11 12

1		2,4“ TFT Farbdisplay
2	OK MODE MENU	Drücken um die Auswahl zu bestätigen Drücken um den Modus zu wechseln Lange drücken öffnet das Hauptmenü
3		Drücken um die Favoritenliste zu öffnen Lange drücken um einen Favoriten zu speichern
4	[0Y58]	Drücken um nach unten zu Navigieren Lange drücken um das Display auszuschalten
5		Drücken um nach oben zu Navigieren Lange drücken um das Display zu dimmen
6	STATIONS	Drücken um Senderspeicher 4 aufzurufen Lange drücken um die Stationsliste anzuzeigen
7		Drücken um Senderspeicher 3 aufzurufen Lange drücken für Alternativfrequenz Ein/Aus
8	FREQ	Drücken um Senderspeicher 2 aufzurufenLange drücken um die Übertragungsfrequenz auf UKW einzustellenIm Bluetooth-Modus: Pairing-Modus starten
9		Drücken um Senderspeicher 1 aufzurufenzum telefonieren:kurz drücken: Anruf annehmen/beendenlange drücken: Anruf ablehnenim Bluetooth-Modus:kurz drücken: Play/Pauselange drücken: Bluetooth ein-/ausschalten
10		Gummihalterung zur Montage am Rückspiegel
11		integrierter Lautsprecher fürFreisprechfunktion
12	Antenna	DAB/DAB+ Antennenbuchse
13	AUX	Aux-In / Aux-Out Buchse
14	USB	Micro USB Stromversorgung
15		Mikrofon für Freisprechfunktion

3. Vor der ersten Verwendung:

1. Befestigen Sie den DR 58 DAB+ Adapter mit den Gummi-halterungen an Ihrem Rückspiegel im Auto.
2. Verbinden Sie das eine Ende des USB-Kabels mit der Micro-USB-Buchse auf der Rückseite des DR 58 und das andere Ende mit dem USB-Stromversorgungsadapter. Stecken Sie die USB-Stromversorgung in den Zigarettenanzünder.

3. Schließen Sie die mitgelieferte Antenne am Antenneneingang auf der Rückseite des DR 58 an (siehe Kapitel „3.1. Montage der DAB+-Antenne“).

4. Beim Starten des Geräts erscheint im Display das Albrecht-Logo. Beim Erstgebrauch sucht das Gerät automatisch nach allen empfangbaren DAB/DAB+-Sendern und speichert diese im Senderspeicher des Geräts, bis ein weiterer DAB- Sendersuchlauf durchgeführt wird. Während des Sendersuchlaufs zeigt ein Balken den Fortschritt des Suchlaufs an.

5. Sobald der Sendersuchlauf abgeschlossen ist, können Sie jeden der gespeicherten DAB/DAB+-Radiosender mit Hilfe der Pfeiltasten ▼▲ einstellen.

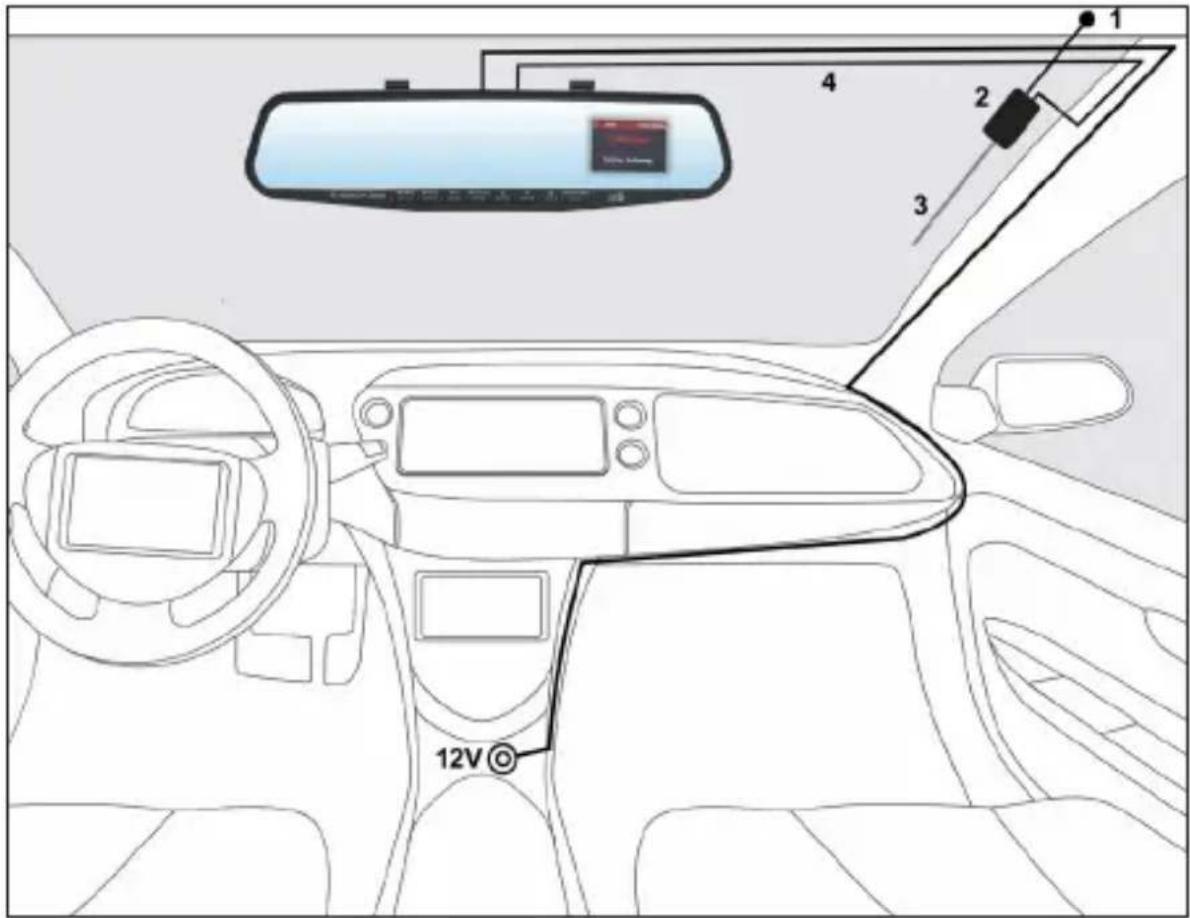

3.1. Montage der DAB+-Antenne

1. Befestigen Sie die DAB-Antenne nicht über Heizdrähten, an einer Stelle, an der die Sicht des Fahrers beeinträchtigt wird oder an einem Ort, an dem es zu Störungen durch Metallbedampfung (Sonnenschutz) der Scheibe kommen kann. Dieser könnte sich nachteilig auf den Empfang auswirken.

Lösen Sie mit Hilfe des Einbauwerkzeugs vorsichtig die Umrandung des Dachhimmels. Setzen Sie den Magnetischen-Erdungskontakt so ein, dass er am Metalldach des Fahrzeuges sitzt. Entfernen Sie die Klebeschutzfolie des Antennenverstärkers und kleben Sie ihn an die vorgesehene Stelle der Scheibe.

1. Verwenden Sie ein feuchtes Tuch, um die Windschutzscheibe zu reinigen. Entfernen Sie die Klebeschutzfolie des Antennenverstärkers und kleben Sie ihn an die vorgesehene Stelle der Scheibe (ca. 4cm von der A-Säule entfernt). Die Antenne sollte senkrecht und nicht waagerecht montiert werden.
2. Nun kleben Sie die Folienantenne auf. Luftblasen beseitigen Sie, indem sie diese mit leichtem Druck zum Rand hin herausstreichen
3. Verlegen Sie das Antennenkabel am Dachhimmel entlang bis zu Ihrem Rückspiegel.

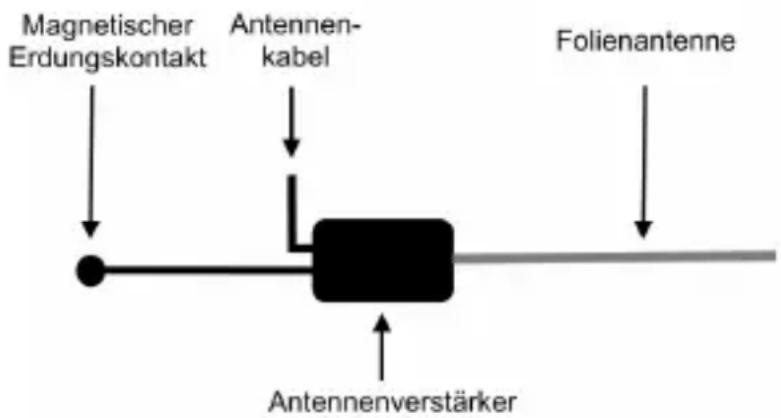


4. Navigation durch Menüs

Sie können jederzeit die MENU Taste lange drücken, um in das Hauptmenü des DR 58 zu gelangen. Verwenden Sie die Pfeiltasten ▼▲, um sich durch die einzelnen Menüs zu bewegen. Eine Auswahl bestätigen Sie immer mit der OK Taste. Um ohne Auswahl zur aktuellen Musikwiedergabe zu gelangen, drücken Sie die ★taste, oder OK in der Stations und Favoritenliste.

5. Verbindung des DR 58 mit dem Autoradio

5.1. Verbindung per UKW-Übertragung

Sie können die UKW-Übertragungsfrequenz (TX-Frequenz)automatisch oder manuell einstellen.

Hinweis: Um einen optimalen Empfang zu gewährleisten, werden bestimmte UKW Bereiche ausgeblendet. Diese sind abhängig von den empfangenen DAB Sendern.

5.1.1. Automatische Frequenzsuche

- Wählen Sie im Hauptmenü den Menüpunkt Audioausgang / Aux In/FM Ausgang aus.

Hinweis: Dies ist die Standardeinstellung. Sie können diesen Schritt also bei der ersten Verwendung überspringen.

- Drücken und halten Sie die Taste FREQ, um TX-Frequenz: xxx.xMHz unten im Display anzuzeigen. Dann drücken und halten Sie erneut FREQ drei Sekunden lang, um die automatische Suche nach einer „freien“ UKW-Frequenz ohne Störsignale von anderen Sendeern zu aktivieren. Der Suchvorgang dauert 20-30 Sekunden. Das Display zeigt „--.-MHZ“ an und hält bei einer freien Frequenz an.

- Nachdem eine „freie“ Frequenz gefunden wurde, drücken Sie OK, um die Einstellung zu bestätigen. Alternativ wird die Einstellung nach drei Sekunden automatisch bestätigt. Die ausgewählte „freie“ Frequenz wird oben im Display angezeigt, z.B. TX 108.0MHz

- Jetzt stellen Sie Ihr Autoradio auf die ausgewählte UKW-Übertragungsfrequenz ein, um das Audiosignal vom DR 58 über ihr Autoradio zu empfangen.

5.1.2. Manuelle Frequenzsuche

- Drücken und halten Sie FREQ zum Aufrufen des Auswahlmodus für die UKW-Übertragungsfrequenz.

- Benutzen Sie die Pfeiltasten ▼▲ bis Sie die gewünschte

freie Frequenz gefunden haben, auf der Sie das Audiosignal empfangen wollen.

- Der Bildschirm wechselt nach drei Sekunden automatisch zum DAB+-Modus zurück. Die ausgewählte Frequenz wird oben im Display angezeigt, z.B. TX 108.0Mhz. Hinweis: „Freie Frequenz“ bedeutet, dass kein UKW-Sender und keine Störsignale auf der ausgewählten Frequenz übertragen werden.

5.2. Verbindung per Audiokabel

• Stecken Sie das im Lieferumfang enthaltene 3,5mm-Klinkenkabel in die AUX-Buchse des DR 58 und die Line-In-Buchse Ihres Autoradios.
• Gehen Sie ins Menü und wählen Sie Aux Out aus. Oben auf dem Display wird ein Kopfhörersymbol angezeigt. Hinweis: Im Aux Out-Modus wird kein UKW-Signal an das Autoradio übertragen.

6. DAB+ Modus

6.1. DAB/DAB+-Sender suchen und auswählen:

Wenn Sie sich nicht im DAB+-Modus befinden, drücken Sie die MODE-Taste, bis der „DAB+ Radio“-Modus ausgewählt ist. Drücken Sie die Pfeiltasten ▼▲, um den gewünschten DAB/DAB+-Sender auszuwählen. Sie können auch die STATIONS-Taste drücken, um die Senderliste auszuwählen.

Wenn Sie die Senderliste aktualisieren möchten, dann starten Sie den automatischen Sendersuchlauch, indem Sie den Menüpunkt DAB-Suchlauf auswählen.

Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf nicht jedes Mal erneut durchführen, wenn Sie das DAB+ Radio benutzen. Führen Sie einen erneuten Suchlauf durch, wenn es neue DAB+ Sender gibt oder Sie sich in einer anderen Region befinden.

6.2. Sender-Informationen: DAB+ Modus

Die Sender-Informationen werden als Laufschrift während der Übertragung angezeigt.

Während des Hörens von DAB+ Radio zeigt das Display folgende Informationen an, sofern sie zur Verfügung stehen

• Sendername
• Multiplex-Name (DLS)
• DAB+ Symbol
• Signalstärke
  • UKW-Transmitterfrequenz
• Bluetooth-Verbindungsstatus
• Audio-Out-Status
• Senderverfolgungs-Status
  • Verkehrsnachrichten-Status

6.3. DAB-Alternativfrequenz (AF) / Service Follow (SF)

Wenn Sie das Sendegebiet eines Senders verlassen, wird überprüft, ob der gleiche Sender im neuen Sendegebiet ebenfalls ausgestrahlt wird und stellt die Frequenz automatisch um.

6.3.1. Alternativfrequenz ein-/ausschalten

Drücken und halten Sie im „DAB-Modus“ die SF-Taste, um die Alternativfrequenzsuche einzuschalten. Auf dem Display wird „Service Following EIN“ angezeigt und ein weißes „S/F“-Symbol erscheint oben im Display. Wiederholen Sie diesen Vorgang, um die Alternativfrequenzsuche wieder auszuschalten. Das „S/F“-Symbol auf dem Display erlischt.

Wenn die Farbe des „S/F“-Symbols von weiß auf rot wechselt, bedeutet es, dass der DAB-Sender die Alternativfrequenzsuche unterstützt und das Gerät dies erkannt hat. Allerdings ist der Sender noch nicht umgeschaltet worden. Sobald auf die Frequenz einer anderen Region umgeschaltet wurde, erscheint das „S/F“-Symbol wieder in weiß.

Hinweis: Falls Sie überwiegend innerhalb eines Sendegebi-

etes fahren, empfehlen wir Ihnen, die Alternativfrequenzsuche auszuschalten. Ansonsten sucht das DR 58 bei schwächerem Empfang automatisch nach einer Alternativfrequenz und unterbricht die aktuelle Übertragung.

6.4. Verkehrsnachrichten-Erkennung

Ist die Verkehrsnachrichten-Erkennung aktiviert, dann wechselt das Radio automatisch auf DAB Radio, sobald Verkehrsnachrichten gesendet werden, unabhängig davon, welche Quelle gerade gewählt ist.

6.4.1. Verkehrsnachrichten ein-/ausschalten

Gehen Sie im Hauptmenü zu den Verkehrsmeldungen.

Wählen Sie EIN oder AUS und bestätigen Sie Ihre Auswahl.

Um eine laufende Verkehrsdurchsage zu beenden, drücken Sie einfach die Taste ▶Das DR 58 gibt dann die zuletzt abgespielte Quelle wieder.

6.5. Favoriten abspeichern

Es stehen insgesamt 30 Speicherplätze zur Verfügung. Um Ihre DAB+-Favoriten zu speichern gehen Sie wie folgt vor:

Wählen Sie einen DAB+-Sender aus. Drücken und halten Sie die ★-Taste, um in das Menü Favoriten speichern zu gelangen. Verwenden Sie die Pfeiltasten ▼▲, um den vorgesehenen Speicherplatz auszuwählen, auf dem Sie Ihren Favoriten abspeichern wollen. Bestätigen Sie Ihre Auswahl durch Drücken von ★. Die Meldung „Speichern erfolgreich“ wird angezeigt.

6.6. Favoriten aufrufen

Drücken Sie im DAB-Modus eine der Senderspeichertasten

★... auf der Gerätefront, um den gewünschten DAB+-Favoriten aufzurufen. Alternativ können Sie auch die ★Taste drücken, um die Liste der 30 DAB+-Favoriten anzuzeigen. Wählen Sie den gewünschten Favoriten aus und bestätigen Sie Ihre Auswahl durch Drücken von ★

6.7. Löschen von gespeicherten Sendern

Um alle gespeicherten DAB+-Favoriten zu löschen, wählen Sie im Hauptmenü Favoriten löschen aus. Wählen Sie entweder JA oder NEIN aus und bestätigen Sie Ihre Auswahl durch Drücken von OK.

Achtung: Mit JA werden alle 30 Senderspeicher gelöscht, auf dem Display erscheint „Löschen erfolgreich“.

7. Systemeinstellungen

7.1. Menüfarben

Die Farbe der Menü-Schrift + Hintergrund kann in vier verschiedenen Kombinationen eingestellt werden:

• Weiß Schwarzer Hintergrund / weiße Schrift
  • Orange Schwarzer Hintergrund / orange Schrift
• Blau Schwarzer Hintergrund / blaue Schrift
  • Farbig Schwarzer Hintergrund / farbige Schrift

Zum Einstellen der Farbe gehen Sie wie folgt vor: Wählen Sie Displayfarbe im Hauptmenü aus. Wählen Sie die gewünschte Farbe und bestätigen Sie Ihre Auswahl mit OK.

7.2. LCD-Display dimmen

Wenn Sie nachts fahren, können Sie die Helligkeit des LCD-Displays reduzieren. Drücken und halten Sie die ▲-Taste, um das Display zu dimmen. Durch erneutes Drücken und Halten der ▲-Taste kehren Sie wieder zur Normalhelligkeit zurück.

7.3. Display Timeout

Wählen Sie im Menü den Punkt Display Timeout aus und wählen Sie die Dauer nach der das Display ausgeschaltet werden soll.

7.4. Display abschalten

Drücken und halten Sie die ▼-Taste, um das Display abzuschalten. Beim nächsten Druck egal auf welche Taste wird das Display wieder eingeschaltet.

7.5. Sprache wählen:

Gehen Sie im Menü zum Menüpunkt Sprache. Wählen Sie hier Ihre gewünschte Sprache aus und bestätigen Sie Ihre Auswahl mit OK.

7.6. Zurücksetzen auf Werkseinstellungen

Bitte beachten Sie, dass beim „Zurücksetzen auf Werkseinstellungen“ alle Senderspeicher, Einstellungen und Konfigurationen verloren gehen.

Wählen Sie im Hauptmenü den Punkt Werkseinstellungen aus. Wählen Sie dort JA oder NEIN und bestätigen Sie Ihre Auswahl mit OK.

7.7. Softwareversion

Gehen Sie im Menü zu Software Version. Dort sehen Sie die aktuelle Softwareversion des Geräts. Drücken Sie OK erneut, um das Menü zu verlassen.

8. Bluetooth-Modus

Um ein bluetoothfähiges Telefon mit dem DR 58 zu verbinden, müssen beide Geräte miteinander gekoppelt werden. Dieser Vorgang muss nur bei der ersten Verbindung durchgeführt werden. Sobald beide Geräte miteinander gekoppelt sind, verbinden Sie sich danach immer wieder automatisch, wenn sie sich in Reichweite befinden.

Bis zu acht Geräte können mit dem DR 58 gekoppelt werden. Wenn sich mehr als ein Gerät in Bluetooth-Reichweite des DR 58 befindet, verbindet sich das DR 58 mit dem zuletzt verbundenen Gerät. Wenn ein anderes Telefon verbunden werden soll,

müssen Sie Bluetooth auf dem derzeit verbundenen Telefon manuell ausschalten.

8.1. Bluetooth ein-/ausschalten

Drücken Sie im DAB Modus die MODE-Taste und wählen Sie BLUETOOTH aus. Halten Sie nun die ▶-Taste, um Bluetooth ein- oder auszuschalten.

Das Bluetooth-Symbol oben im Display zeigt an, ob Bluetooth ein- oder ausgeschaltet ist.

• BT-Symbol nicht vorhanden: Bluetooth aus
• BT-Symbol blinkt: Bluetooth an, aber nicht verbunden
• BT-Symbol dauerhaft: Bluetooth an und verbunden

8.2. Telefon koppeln

1. Drücken und halten Sie die Taste FREQ, um den Koppelmodus einzuschalten. Auf dem Display wird Kopplung... angezeigt.
2. Schalten Sie Bluetooth auf Ihrem Smartphone ein und suchen Sie nach Bluetooth-Geräten.
3. Wählen Sie „CAR DAB“ aus der Liste aus.
4. Sobald die Verbindung hergestellt ist, wird auf dem Display des DR 58 Verbunden angezeigt und das Bluetooth-Symbol erscheint dauerhaft oben im Display.

Hinweis: Je nach Marke und Telefonmodell kann der Kopplungsvorgang einige Sekunden bis zu einer Minute in Anspruch nehmen. Werden Sie nach einer PIN gefragt geben Sie 1234 ein.

Wenn Sie einen laufenden Koppelvorgang abbrechen wollen, können Sie jederzeit die Taste ▶drücken.

8.3. Telefonanrufe

Bei eingehenden Telefonanrufen gibt das DR 58 einen Klingelton wieder. Drücken Sie die Taste ☐ um einen Telefonanruf anzunehmen.

• Anruf annehmen: Während des Klingelns drücken
• Anruf ablehnen: Während des Klingelns drücken und halten
• Anruf beenden: Während des Anrufs drücken

Wird der interne Lautsprecher verwendet, dann wird während des Anrufs auf dem Display die Freisprechlautstärke und die Gesprächszeit angezeigt. Die Lautstärke kann mit den Tasten ▼▲ gewählt werden.

8.3.1. Lautsprecher für Audioausgabe

Sie können Telefonanrufe entweder über den eingebauten Lautsprecher oder die Autolautsprecher wiedergeben. Wenn Sie „KFZ-Lautsprecher“ ausgewählt haben, kann die Lautstärke nur über Ihr Autoradio eingestellt werden.

Wählen Sie über das Hauptmenü die Freisprechfunktion aus.

Im Menü Freisprechfunktion können Sie wählen, ob Sie Telefonanrufe über den Eingebauten Lautsprecher oder den KFZ-Lautsprecher wiedergeben möchten. Bestätigen Sie Ihre Auswahl mit OK.

8.4. Bluetooth-Musikwiedergabe

Mit dem Gerät verbundene, bluetoothfähige Smartphones können Musik über das DR 58 wiedergeben. (Bitte lesen Sie das Handbuch Ihres Smartphones, um nähere Informationen zu erhalten).

Die Musik wird entweder über den UKW-Transmitter oder die AUX-Buchse (je nach Auswahl im Menü Audioausgang) auf dem Autoradio wiedergegeben. Näheres erfahren Sie in Kapitel 5. „Verbindung des DR 58 mit dem Autoradio“.

Drücken Sie ▶ zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Verwenden Sie die Pfeiltasten ▼ ▲, um den vorherigen oder nächsten Titel auszuwählen.

9. Aux-In Modus

Zum Anschluss eines externen Audiogerätes wie z.B. Smartphone/Tablet/iPod/MP3-Player oder Ähnlichen gehen Sie wie folgt vor:

Drücken Sie MODE bis AUX IN angezeigt wird. Schließen Sie die externe Audioquelle an „AUX“ auf der Rückseite des DR 58 über das mitgelieferte 3,5 mm Audiokabel an.

Hinweis: Nur wenn das DR 58 per UKW Übertragung und nicht per Audiokabel mit dem Autoradio verbunden ist, kann AUX IN auch ausgewählt werden, siehe Kapitel 5.1.

10. USB-Geräte laden

Schließen Sie das USB-Kabel Ihres Mobiltelefons am USB-Port der USB-Stromversorgung an und das andere Ende zum Laden an Ihrem Gerät. (5 V, 1 A, zum Laden von iPad2/iPhone/iPod/Android-Handy usw.)

11. Sicherheitshinweise

1. Verwenden Sie dieses Radio nicht im oder in der Nähe von Wasser.
2. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
3. Blockieren Sie keine Lüftungsöffnungen.
4. Setzen Sie dieses Radio nicht Regen oder Feuchtigkeit aus.
5. Setzen Sie das Radio nicht Wasser, Wasserdampf, Sand oder sonstigen Umwelteinflüssen aus.
6. Setzen Sie das Radio nicht übermäßiger Hitze aus.

12. Spezifikationen

1	Modell: DR 58
2	Unterstütztes Radioformat: DAB/DAB+, UKW-Transmitter und DAB zu DAB-Senderverfolgung
3	DAB+ Frequenz: Band III (174,00 - 240,00 MHz)
4	UKW-Übertragungsfrequenz: 87,5-108,0 MHz
5	Bluetooth: Version 4.0
6	Ausgangsleistung Lautsprecher: 1,0 W, 8 Ω
7	Audioeingang: 3,5 mm Stereo-Klinke
8	Audioausgang: 3,5 mm Stereo-Klinke
9	Ladeleistung: 5V, 1A (laden von iPad2/iPhone/iPod/Android-Handy usw.)
10	Eingangsspannungsbereich USB-Stromversorgung:(10 V - 30 V)
11	Abmessungen: 318 x 82 x 13 mm
12	Nettogewicht: ca. 230g

Die Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.

13. Problemebehebung

Problem: Die Übertragung des DAB-Signals zum Autoradio über den UKW-Transmitter funktioniert nur schlecht, mit Störungen oder überhaupt nicht.

Bitte verwenden Sie das mitgelieferte USB-Kabel und die USB-Stromversorgung. Andere USB-Stromversorgungen und Kabel unterdrücken häufig die Störsignale nicht ausreichend.

Problem: Kein DAB-Empfang, wenn das DR 58 über den Line-In-Eingang mit dem Autoradio verbunden ist, obwohl die DAB-Signalstärke ausreichend ist.

Bitte stellen Sie im Menü des DR 58 den Audioausgang auf „Aux OUT“ ein („5.2. Verbindung per Audiokabel“).

Schlechter DAB-Empfang auf einigen Straßen, Teil 1.

Da das DAB-Netzwerk noch nicht vollständig ausgebaut ist, kann dies besonders in ländlichen Gebieten, die noch nicht vollständig erschlossen sind, zu schlechtem Empfang führen. Testen Sie daher den DR 58-Empfänger in einem besser erschlossenen Gebiet, bevor Sie das Gerät wegen schlechten Empfangs zur Reparatur einsenden.

Problem: Schlechter DAB-Empfang, Teil 2.

Handelsübliche USB-Adapter ohne Störungsunterdrückung eignen sich für viele Zwecke, allerdings nicht für starke DAB-Empfänger. Daher sollten Sie für den bestmöglichen Empfang das USB-Kabel und die USB-Stromversorgung verwenden, die sich im Lieferumfang befinden und spezifisch für den DR 58-Empfänger entwickelt wurden.

Problem: Schlechter DAB-Empfang, Teil 3.

Überprüfen Sie bitte, ob die mitgelieferte DAB-Antenne genau wie in der Montageanleitung beschrieben montiert wurde. Überprüfen Sie darüber hinaus, ob die Antenne korrekt geerdet ist. Andere elektronische Gerät, die keine Störungsunterdrückung haben (wie z. B. günstige Dashcams) können insbesondere im Inneren des Fahrzeugs Störungen beim DAB-Empfang verursachen.

14. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten.

2 Jahre Garantie ab Kaufdatum

Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einflüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen.

Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter.

Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

15. CE-Konformitätserklärung

Standards und Richtlinien

CE Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 58 in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachste-

hender Internetadresse abgerufen werden:

www.alan-electronics.de/download.aspx

EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie finanziert und stellt eine umweltgerechte

Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.

16. Serviceadresse

Technische Hotline (für in Deutschland verkaufte Geräte)

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail:

Bevor Sie das Gerät zurücksenden, lesen Sie bitte das Kapitel 13 „Problembehebung“ auf Seite 18.

Dort erfahren Sie einige Tipps und Tests. Alternativ wenden Sie sich an unsere Hotline.

© 2020 Alan Electronics GmbH

Daimlerstraße 1g - 63303 Dreieich

ALBRECHT® Audio

DR 58

DAB+/Bluetooth

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Daimlerstraße 1g - 63303 Dreieich

ALBRECHT® Audio

DR 58

DAB+/Bluetooth

Rétroviseur autoradio DAB+/Bluetooth

Tall DAD+ S/F TX897.0MHz DWissen Service following ... ALBRECHT&DR53 电刷用 电刷25 电话 电话7000 1/2 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 OK

Guide d'utilisation

Français

Table des matières

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Daimlerstraße 1g - 63303 Dreieich

ALBRECHT® Audio

DR 58

DAB+/Bluetooth

Alan Electronics GmbH

Assistenza

Daimlerstraße 1g

D-63303 Dreieich

Daimlerstraße 1g - 63303 Dreieich
