BEDIENUNGSANLEITUNG DR 53 ALBRECHT

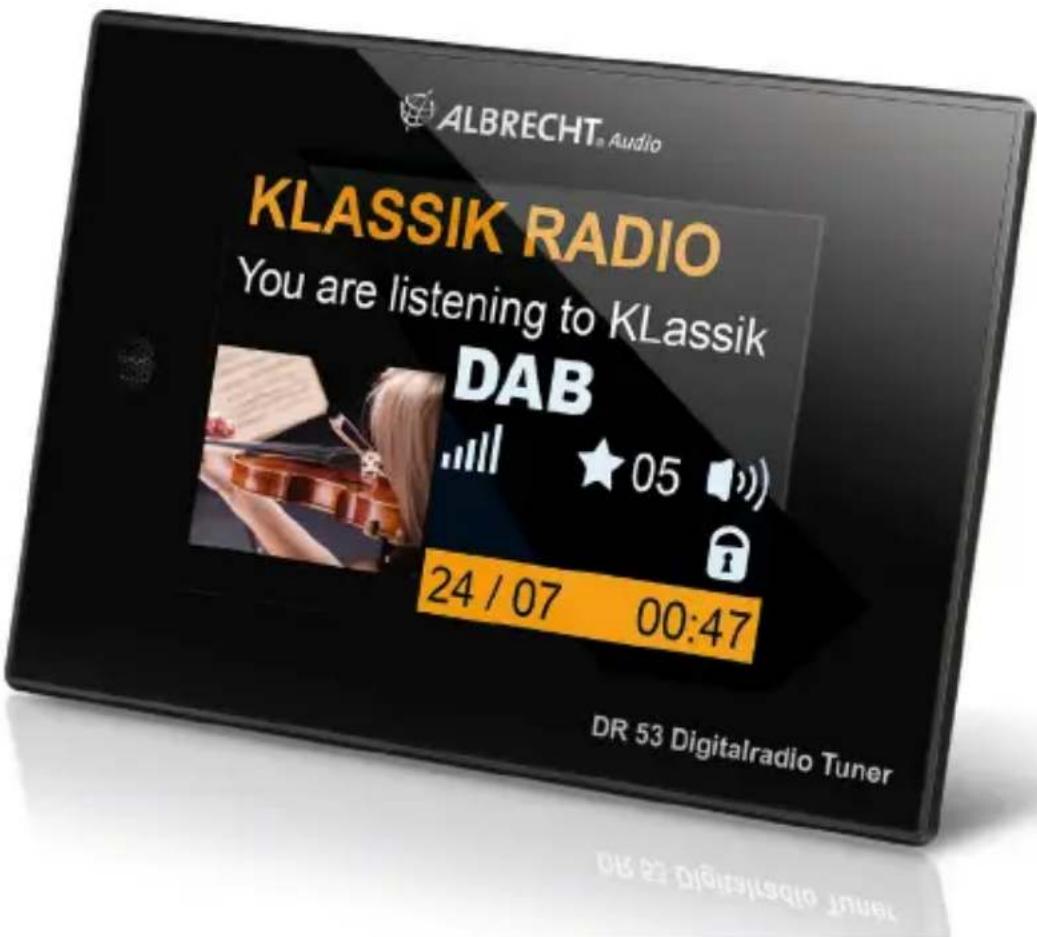

DR 53 Digitalradio-Tuner

Bedienungsanleitung / Manual

Deutsch / English

François / Italiano

Inhaltsverzeichnis

1. Design und Tastenbeschreibung 3
   1.1.Fernbedienung. 4
2. Lieferumfang 4
3. Vor dem ersten Gebrauch 5
4. Grundlegende Funktionen 5
   4.1. Einstellen der Lautstärke 5
   4.2. Navigation durch das Menu 5
   4.3. Wechseln zwischen den Audioquellen DAB+, UKW und Bluetooth 5
   5.Bildschirm 5
   6.Hauptmenu 6
5. DAB+ Digitalradio Modus 6
   7.1.DAB+ Sendersuchlauf 6
   7.2. Senderliste 6
   7.3. Favoritensender speichern / aufrufen 6
   7.4.DAB+ Slideshow 6
   7.5.DAB+Menu 7
6. UKW Radio Modus 7
   8.1. UKW Sendersuchlauf 7
   8.2.Senderliste.. 7
   8.3. UKW Freqenz manuell einstellen 7
   8.4. Favoritensender speichern / aufrufen 7
   8.5.UKW Menu 8
7. Bluetooth 8
8. Weckereinstellungen 8
   10.1. Wecker einstellen 8
   10.2.Wecker ausschalten 8
9. Systemeinstellungen 9
   11.1.Sleeptimer 9
   11.2. Equalizer 9
   11.3.Dimmer 9
   11.4.Sprache. 9
   11.5.Werkseinstellungen 9
   11.6. Softwareversion 9
10. Senioren-Modus 10
11. Technische Daten 11
12. Garantie und Informationen zum Recycling 11
    14.1.WEEE und Recycling. 12
13. Serviceadresse und Technische Hotline 12
14. Konformitätserklung 12

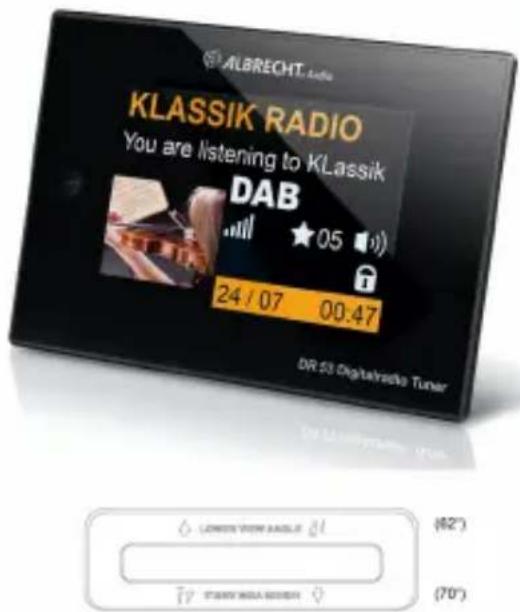

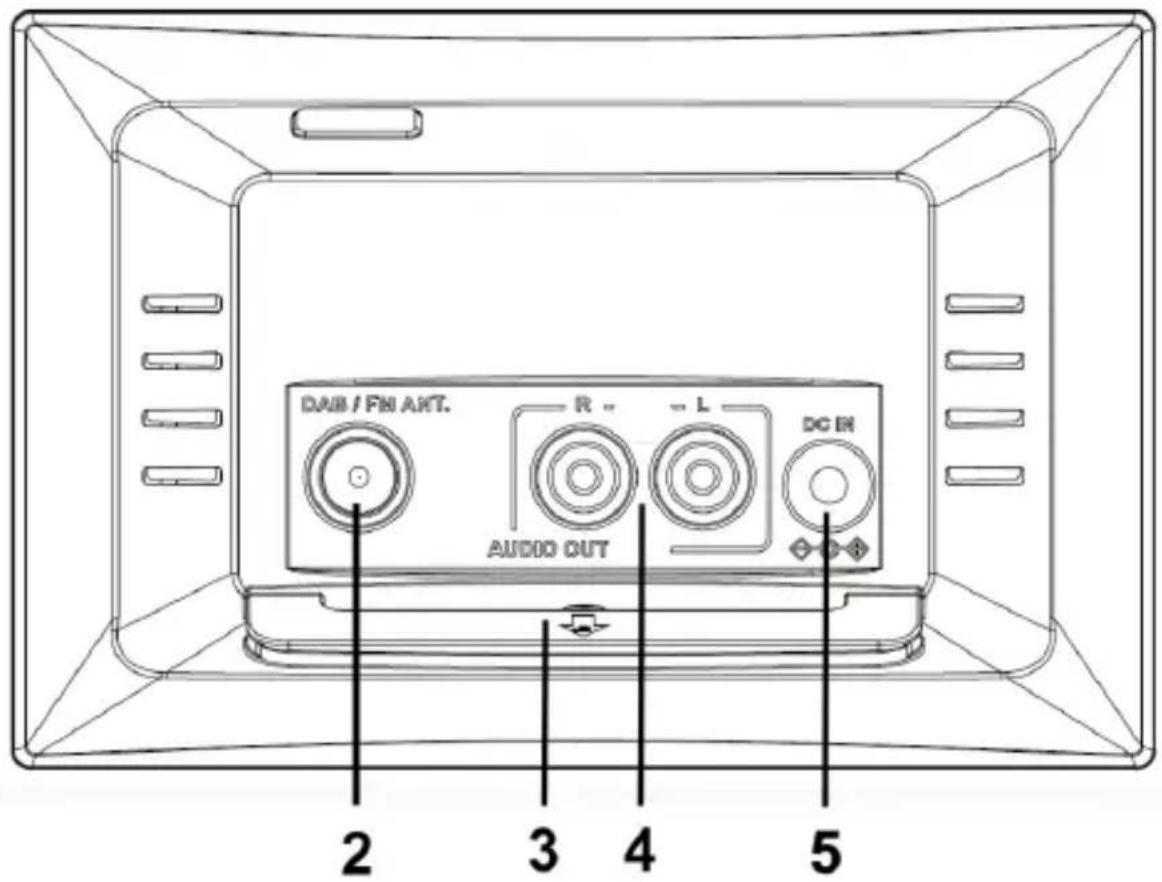

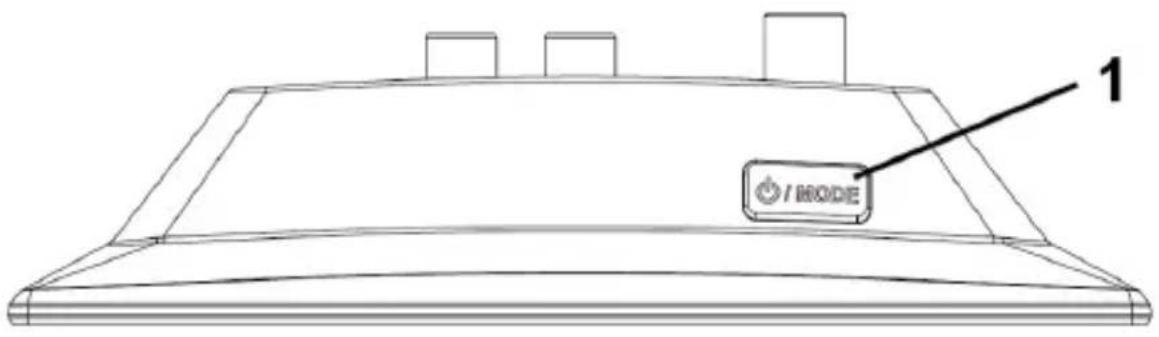

1. Design und Tastenbeschreibung

Nr.	Beschreibung Funktion
1	Standby/Modus-Taste Gedrückt halten	= Ein-/Ausschalten Kurz drücken = Modus ändern
2	Antennenbuchse Hier schließen Sie die DAB-/UKW-Antenne an
3	Standfuss für 2 versch. Blickwinkel Bringen Sie hier den Gerätefuss an
4	Audioausgang Cinch L/R zum Anschluss an Stereoanlage/Lautsprecher
5	DC-IN Stromversorgung

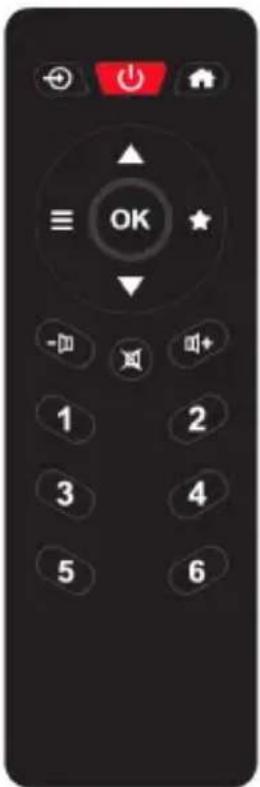

1.1. Fernbedienung

Nr. Beschreibung Funktionen
1 Wechsel den Modus: UKW, DAB+, BT, AUX-IN
2 Schaltet das Radio ein oder aus (Standby)
3 Öffnet das Hauptmenü
4▲/▼ Bewegen Sie sich in Menüs hoch oder runter
5 Öffnet das B oder UKW Menu
6 OK Bestätigten Sie ihre Auswahr
7 Öffnet das favoriten Menü
8	-	Verringer die Lautstärke
9	×	Schaltet das Radio stumm (Mute)
10	+	Erhöht die Lautstärke
11 1 - 6 Favoritäten speichierplätze 1 - 6

Setzen Sie zwei AAA-Batterien/Akkus in das Batteriefach ein.
Achten Sie auf die korrekte Polarität der Batterien/Akkus, wie im Batteriefach gezeigt.

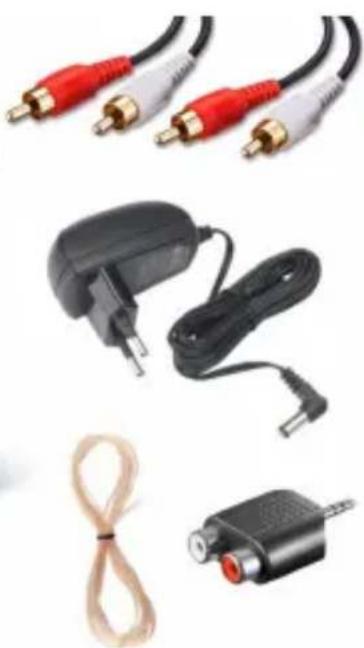

2. Lieferumfang

• Albrecht DR 53-Adapter
• Standfuss zum Anpassen des Blickwinkels

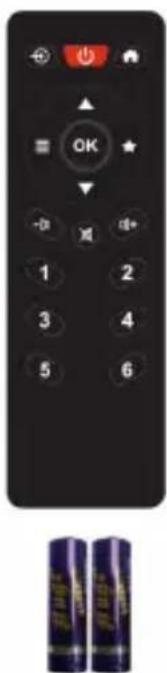

  Fernbedienung mit Batterien
  Cinch-zu-Cinch-Audiokabel
• Cinch auf 3,5 mm Klinken-Adapter
  Wurfanterne
• Steckernetzteil
  Benutzerhandbuch

3. Vor dem ersten Gebrauch

1. Bringen Sie den Standfuss auf der Rückseite des Geräts an. Sie konnen zwischen dem „steilerem Betrachtungswinkel" (62 °) und dem „flacherem Betrachtungswinkel" (70 °) wahren.
2. Schlieben Sie das Netzteil an die DC-IN Buchse auf der Rückseite des Geräts an und platzieren Sie die Wurfantenne an einem freien Platz, um die maximale Signalstarke zu erzielen.
3. Verbinden Sie das Cinch-Audiokabel mit der Ausgangsbuchse AUDIO-OUT L/R des Albrecht DR 53 und das andere Ende mit einem geeigneten Audio-Ausgabegerät wie einer Stereoanlage, aktiven Laatsprechem oder Ähnlichem.
4. Stecken Sie das Netzteil in eine Steckdose.
5. Das Gerät startet automatisch und führt bei der ersten Inbetriebnahme einen vollständigen Suchlauf des DAB+ Frequenzbands durch.
6. Wenn der Suchlauf abgeschlossen ist, wählt das Radio den ersten verfügbaren Sender und beginnnt mit der Wiedergabe. Standardmäßig werden Sender zuerst nach Zahlen und dann nach Buchstaben sortiert.
7. Drucken Sie die Taste um das Gerät in den Standby-Modus zu versetzen.

4. Grundlegende Funktionen

4.1. Einstellen der Lautstärke

Verwenden Sie die Lautstärketasten auf der Fernbedienung, um die Lautstärke einzustellen.

4.2. Navigation durch das Menu

• Drucken Sie die Hare Taste, um in das Hauptmenü zu gelangen.
• Verwenden Sie die Pfeiltasten / , um durch die Menüs zu navigieren.
  Gehen Sie zum nachsten Untermenü, indem Sie auf OK drücken.
  Gehen Sie zum vorherigen Menu zurück, indem Sie auf die Taste dricken.

4.3. Wechseln zwischen den Audiquellen DAB+, UKW und Bluetooth

Drücken Sie die Taste auf der Fernbedienung oder die MODE Taste auf der Oberseite des Gerats, um zwischen den Modis DAB+, UKW und Bluetooth zu wechseln.

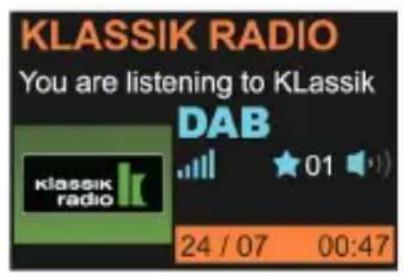

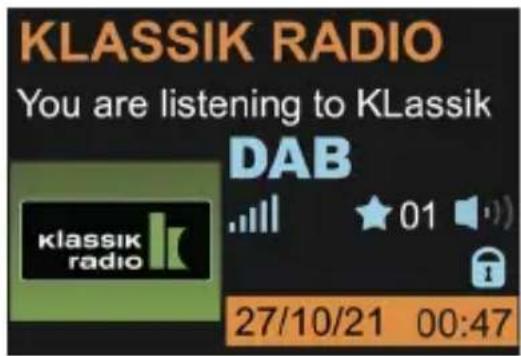

5. Bildschirm

Sendername

Aktueller Künstler / Lied

Empfangsart

Signalstärke / Favorit / Lautstärke

Aktivierter Senioren-Modus

Datum / Uhrzeit

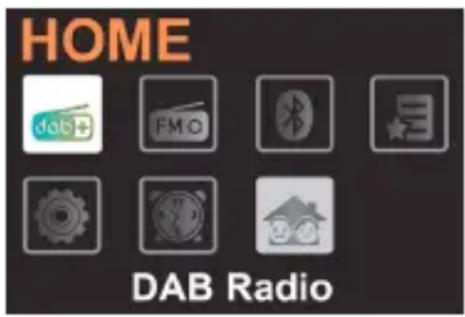

6. Hauptmenü

Drucken Sie die Taste auf der Fernbedienung, um ins Hauptmen zu gelangen.

Sie können zwischen DAB+ Digitalradio, UKW-Radio, Bluetooth, Favoriten, Einstellungen, Wecker und Senioren Modus wahlen.

7. DAB+ Digitalradio Modus

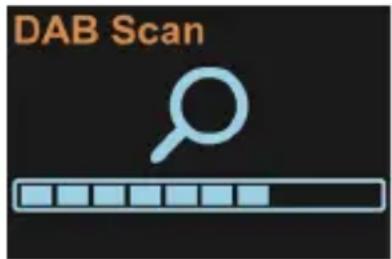

7.1. DAB+ Sendersuchlauf

Das Radio führt beim ersten Gebrauch automatisch einen vollständigen Sendersuchlauf durch.

Möchten Sie zu einem späteren Zeitpunkt erneut einen Sendersuchlauf durchführung (z.B. nach einem Umzug), gehen Sie mit der Taste das DAB+ Menu und wahlen Sie dont Vollständiger Scan.

7.2. Senderliste

Nach abgeschlossenem Suchlauf konnen Sie sich alle aktuell verfügbarbaren DAB+ Sender in der Senderliste sehen. Dafür gehen Sie mit der Taste das DAB+ Menu und wahlen Sie dort Senderliste oder drücken Sie die Pfeiltasten / auf der Fernbedienung während des Radiobetriebs.

Navigieren Sie durch die Senderliste mit den Pfeiltasten / und bestätigten Sie ihre Auswahl mit OK.

7.3. Favoritensender speichern / aufrufen

Wenn Sie den aktuellen DAB+ Sender als Favorit speichern möchten, halten Sie die taste für ca. 2 Sekunden gedrückt. Wahlen Sie nun einen freien Speicherplatz und bestätigten Sie ihre Auswahl mit OK. Alternativ halten Sie eine der Favoritentasten 1-6 auf der Fernbedienung gedrückt.

Um einen Favoriten später wieder aufzurufen, drücken Sie einfach die entsprechende Favoritente auf der Fernbedienung kurz oder wahren Sie einen Sender über das FAVORITEN Menu aus. Dieses konnen Sie über dieaste oder das Hauptmenu erreichen.

Es stehen bis zu 60 Senderspeicherplätze zur Verfugung, die „gemisch" mit DAB+ und UKW Sendern belegt werden konnen. Die Speicherplätze sind unabhängig vom Empfangsmodus, somit kann z.B. Speicherplatz 1 mit einem UKW- und Speicherplatz 2 mit einem DAB-Sender belegt werden.

7.4. DAB+ Slideshow

Wird ein Senderlogo oder Albumcover von dem aktuellen Sender angeboten, können Sie durch Drücken von OK das Logo zum Vollbild vergrößern. Drücken Sie die Taste erneut, keht die Anzeige zum Abspielbildschirm zurück.

7.5.DAB+Menu

Drücken Sie im DAB+ Betrieb die MENU Taste, um das DAB+ Menu aufzurufen. Von Dort aus können Sie die Senderliste aufrufen oder einen erneuten Sendersuchlauf starten. Außen dem können Sie die Senderliste nach Multiplex, Namen oder aktueller Verfügbarkeit sortieren setzen. Die DRC-Funktion (Dynamic range compression) verringert den Lautstärkenunterschied zwischen leisen und lauten Abschnitten des Programms und kann in zwei Intensitäten konfiguriert werden. Über den Menüpunkt „Senderliste bereinigen" können aktuell nicht verfügbare DAB+ Sender aus der Senderliste halten werden. Abschlussenden können aus thisem Menu auch die Einstellungen aufgerufen werden.

8. UKW Radio Modus

Das Balkensymbol in der Mitte des Bildschirms zeigt die Stärke des vom Gerät empfangenen UKW-Signals an.

8.1. UKW Sendersuchlauf

Das Radio führt beim ersten Gebrauch automatisch einen vollständigen Sendersuchlauf durch. Möchten Sie zu einem späteren Zeitpunkt erneut einen Sendersuchlauf durchführren (z.B. nach einem Umzug), gehen Sie mit der Taste in das DAB+ Menu und wahlen Sie dont Vollständiger Scan.

8.2. Senderliste

Nach abgeschlossenem Suchlauf konnen Sie sich alle aktuell verfügbaren UKW Sender in der Senderliste ansehen. Wahlen Sie dazu den Menüpunkt „Senderliste" im UKW Menu. Dieses konnen Sie über die Taste aufrufen.

Navigieren Sie durch die Senderliste mit den Pfeiltasten / auf der Fernbedienung und bestätigten Sie ihre Auswahl mit OK.

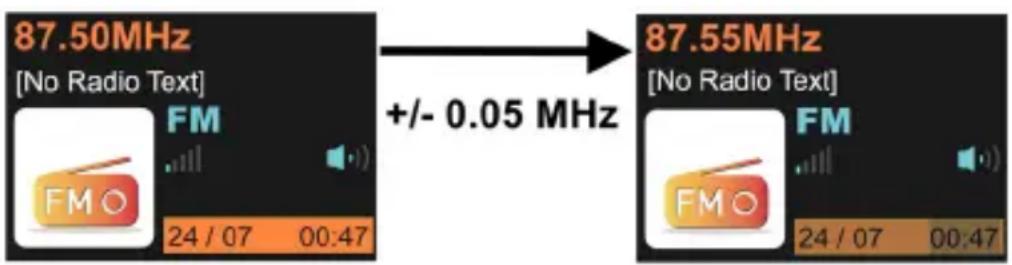

8.3. UKW Frequenz manuell einstellen

Verwenden Sie die Tasten auf der Fernbedienung, um die UKW Frequenz in 0,05-MHz-Schritten zu verändern. Halten Sie eine der Pfeiltasten gedrückt, um automatisch nach dem{nachsten verfügbarbaren UKW Sender zuuchen.

8.4. Favoritensender speichern / aufrufen

Auch UKW Sender konnen als Favorit gespeichert und sochnell wieder aufgerufen werden. Die Bedienung dazu entspricht dem Vorgang bei DAB Sendern, vgl. 7.3. Favoritensender speichern / aufrufen" auf Seite 6.

8.5. UKW Menu

Drücken Sie im UKW Betrieb die MENU Taste, um das UKW Menu aufzurufen. Von Dort aus können Sie die Senderliste aufrufen oder einen erneuten Sendersuchlauf starten. Über den Menüpunkt „Suchlaufempfindlichkeit" kann eingestellt werden, ob nur starke oder alle erkannten Sonder im Sendersuchlauf berücksichtigt werden sollen. Der Menüpunkt „Audioeinstellungen" bestimmt, ob Stereo-Sender genutzt werden sollen oder ob die Wiedergabe auf Mono-Sender beschränkt wird. Abschlussend können aus diesen Menu auch die Einstellungen aufgerufen werden.

9. Bluetooth

Um in den Bluetooth-Modus zu wechseln, drücken Sie die Taste MODE auf der Fernbedienung oder auf der Oberseite des Geräts und wahren Sie Bluetooth.

Aktivieren Sie anschließend Bluetooth auf Ihr Mobilgerät (z. B. Smartphone, Tablet etc.),uchen Sie nach aktiven Geräten und stellen Sie eine Verbindung zu „Albrecht DR 53" her.

Wenn das Radio erfolgreich angeschlossen wurde, kann Music zum Gerät gestreamt werden. Dank des neusten im Gerät verbauten Bluetooth-Chips ISSC, der ID3 unterstützt, werden die Titelinformationen von Ihr Mobilgerät auf dem Bildschirm des Geräts angezeigt.

Wenn der Adapter mit einem Mobilgerät gekoppelt ist und sie möchten den DR53 mit einem anderen Telefon verbinden, gehen Sie mit der Taste in das Menu und wahlen Sie dont Bluetooth verbinden. Die aktuelle Bluetooth-Verbindung wird unterbrochen und Sie konnen nun ein anderes Mobilgerät mit dem Adapter koppeln.

10. Weckereinstellungen

10.1. Wecker einstellen

Gehen Sie zum Hauptmenü und wahlen Sie Wecker aus. Wahlen Sie hier zwischen Wecker 1 und Wecker 2 und bestätigen Sie mit OK.

Jetzt konnen Sie die folgenden Weckereinstellungen vornehmen:

Aktivieren: Wahlen Sie zwischen Aus, Täglich, Einmal, Werktage oder Wochenende.
- Uhrzeit: Verwenden Sie die Pfeiltasten / , um die Weckzeit einzustellen.
- Quelle: Wahlen Sie, ob der Wecker wie folgt ertönen soll: Summer oder DAB/UKW-Sender
- Lautstärke: Wahlen Sie die gewünschte Wecker-Lautstärke
- Speichern: Vergessen Sie nicht, zum Schluss ihre Weckereinstellungen zu speichern. Sobald der Wecker richtig eingestellt ist, wird das Weckersymbol im Display angezeigt.

10.2. Wecker ausschalten

Sobald der Weckalarm ertont, konnen Sieihn durch Drucken der Taste Standby ausschalten. Drucken Sie eine beliebige andere Taste, um die Snooze-Funktion zu starten. Nach 5 Minuten wird der Weckalarm erneut erten. Das Gerat zeigt einen Countdown-Timer mit der verbleibenden Zeit bis zum nachsten Weckalarm an.

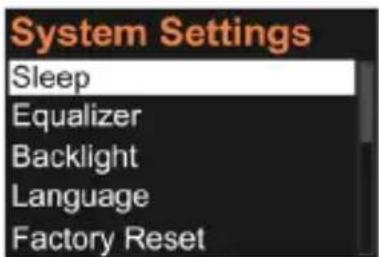

11. Systemeinstellungen

Gehen Sie in das Hauptmenu und wahlen Sie dann Einstellungen aus.

11.1. Sleeptimer

Wahlen Sie im Menu Sleeptimer die Zeit aus, nach der sich das Gerät automatisch ausschalten soll. Wahlen Sie mit / die gewünschte Zeit aus und bestätigten Sie ihre Auswahl mit OK. Sie können zwischen Aus/15/30/45/60/75/90/105/120/180 Minuten wahlen.

11.2. Equalizer

Wahlen Sie eine Equalizer-Einstellung. Sie konnen zwischen diesen voreingestellen EQs wahren: Normal, Klassik, Pop, Jazz, Rock, Mittig, Soundtrack oder Nachrichten.

11.3. Dimmer

• Radiobetrieb: Wahlen Sie eine Helligkeit der Hintergrundbeleuchtung im Radiobetrieb (Niedrig/Mittel/Hoch).
• Im Standby: Stellen Sie eine Zeit ein, nach der die Hintergrundbeleuchtung automatisch gedimmt wird, wenn das Gerät während der eingestillten Zeit nicht bedient wird. Sie können wahlen zwischen Keine Dimmung/10/20/30/45/60/90/120/180 Sekunden.

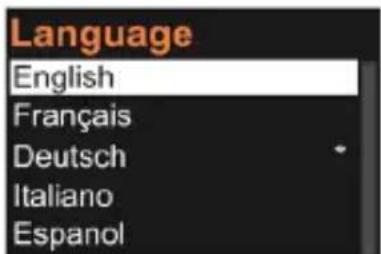

11.4. Sprache

Wahlen Sie eine Sprache für die Menüführung des Gerätes. Sie konnen zwischen 9 Sprachen wahren: Englisch, Deutsch, Französisch, Italienisch, Spanish, Tschechisch, Holländisch, Türkisch oder Dänisch. Die aktuell ausgewählte Sprache ist mit * gekennzeichnet.

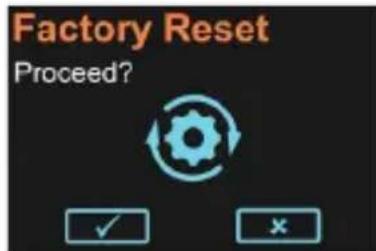

11.5. Werkseinstellungen

Hier konnen Sie das Gerät auf die Werkseinstellungen zurücksetzen.

ACHTUNG: Wenn Sie die Werksrückstellung durchführren, werden alle ihre gespeicherten Favoriten gelöscht!

11.6. Softwareversion

Hier konnen Sie die aktuell installierte Softwareversion des Gerats überprüfen.

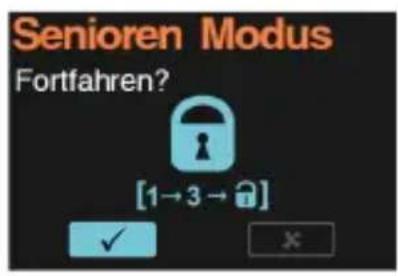

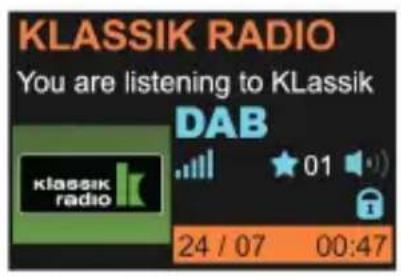

12. Senioren-Modus

Um die Bedienung des Albrecht DR 53 noch einfacher zu gestalten, gibt es die Möglichkeit den Senioren-Modus zu aktivieren. Im Senioren-Modus ist eine Fehl be die nung des Radios quasi unmöglich, da fast alle Optionen/Tasten deaktiviert sind. Es besteht keine Gefahr mehr, dass das Radio „aus Versehen" verstellt wird.

Wenn der Modus aktiviert ist, sind nur noch folgende Funktionen verfügbar:

• Ein-/Ausschalten
  Lautstärke regeln
• Favoritensender aufrufen (Nummertasten 1-6)

Um den Senioren-Modus zu aktivieren, öffnen Sie das Hauptmenu mit der Taste und wahlen Sie dort den Senioren-Modus aus. Bestätigen Sie die Funktion mit "√" und ein Schloss-Symbol entscheint im Display. Zur Deaktivierung drücken Sie schnell nacheinander die Nummerntasten 1 und dann 3 auf der Fernbedienung.

Achtung:itte beachten Sie, dass im aktiviertem Senioren-Modus nur die sechs gespeicherten Favoritensender zur Verfügung stehen.itte legen Sie dazu vorher die gewünschten Sender in den Favoriten ab.

13. Technische Daten

Modellname DR 53
Beschreibung DAB/UKW-Radio-Tuner
Anzeige 4,0" TFT-Farbdisplay
Stromversorgung Ausgang 5 V, 1 A	Eingang 100-240 V AC, 50/60 Hz, 0,35 A
DAB Band III, 174 MHz bis 240 MHz
UKW 87,5 MHz bis 108 MHz
Sendefrequenzen und -leistungen WLAN: 2,3995 – 2,4845 GHz; 100 mWBluetooth: 2,402 – 2,480 GHz; 1 mW
Anschlüsse DC-IN (Spanningsversorgung)	IEC (Antenne)Audioausgang (2 x Cinch L/R)
Stromverbrauch im Standby-Betrieb < 1,0 Watt
Abmessungen (H x B x T) 90 x 135 x 43 mm
Gewicht 180 g

Netzteil

Hersteller ShenZhen Huoniu Technology Co., Ltd
Adresse Blk 5, The 4th Industrial Zone, Xitian Community,GongMing Town, GuangMing New District,Shenzhen, 518106 Guangdong, China
Modell HNAD050100E1
Eingangsspannung 100 - 240 V AC
Eingangs Frequenz 50/60 Hz
Ausgang	DC 5,0 V 1,0 A 5,0 W
Durchschnittliche Effizienz	76,58 %
Effizienz bei gerninger Last (10 %)	74,85 %
Leistungsverbrauch ohne Last	0,07 W

14. Garantie und Informationen zum Recycling

2 Jahre Garantie ab Kaufdatum

Der Hersteller/Handler gewährt für these Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien/unbrauchbare Akkus, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einflüsse wie Korrosion, Überspannung durch unsachgemeße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemüssen Gebrauch verursacht werden, sind ebenfals von der Garantie ausgeschlossen.

Wenden Sie sich im Fall eines Garantieanspruchesitte an Ihren Handler.Der Handler repaert oder taucht das Produkt oder leitet es an ein autorisiertes Servicecenter weiter. Sie konnen sich auch direkt an unseren Service-Partner wenden.itte fugen Sie dem Gerat Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

14.1. WEEE und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät furs Recycling an eine Sammelstelle in ihrer Gemeinde. Dieses System wird von der Industrie finanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen safer.

15. Serviceadresse und Technische Hotline

(für in Deutschland verkaufte Geräte)

Alan Electronics GmbH

Service

Daimlerstraße 1g

63303 Dreieich

Deutschland

Sie erreichen unsere Service-Hotline Telefonisch unter

[phone] (reguläre Kosten für das deutsche Festnetz) oder per E-Mail an service@

albrecht-midland.de

16. Konformitätserklarung

Hiermit erklart die Alan Electronics GmbH, dass der Radio-Tuner Typ Albrecht DR 53 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter folgender

Internetadresse abrufbar: www.alan-electronics.de

Druckfehler vorbehalten.

Die Informationen in thisem Benutzerhandbuch können ohne vorherige Ankündigung geändert werden.

© 2021 Alan Electronics GmbH - Daimlerstraße 1g - 63303 Dreieich
