| Tipo di prodotto | Adattatore DAB/DAB+ e FM con interfaccia Bluetooth |
| Marca | Albrecht |
| Modello | DR 52 BA |
| Dimensioni (L x A x P) | 125 mm x 56 mm x 85 mm |
| Peso | 220 g |
| Alimentazione | Adattatore di rete 6 V/600 mA (corrente continua) |
| Display | Schermo TFT a colori da 2,4 pollici |
| Bande di ricezione | FM 87,5 – 108,0 MHz (RDS) / DAB/DAB+ Banda III (174,928 – 239,200 MHz) |
| Connettività | Bluetooth (portata 8 m), uscita audio RCA (L/R), ingresso antenna |
| Funzioni principali | Sveglia doppia, equalizzatore 8 modalità, 10 preselezioni DAB e FM, ricerca automatica, DRC, timer sonno, aggiornamento ora automatico |
| Accessori inclusi | Cavo audio RCA, adattatore RCA a 3,5 mm, telecomando, antenna a cavo, adattatore di rete, guida all'uso |
| Garanzia | 2 anni |
| Consumo in standby | < 1 W |
| Temperatura di funzionamento | 0 °C – 35 °C |
| Manutenzione e pulizia | Pulire con un panno asciutto e morbido; non utilizzare solventi aggressivi |
| Sicurezza | Non esporre all'umidità, non smontare, utilizzare solo l'adattatore fornito, scollegare se non utilizzato per lungo tempo |
| Parti di ricambio e riparabilità | Contattare il servizio post-vendita Alan Electronics; riparazione in garanzia tramite rivenditore |
| Informazioni generali | Manuale disponibile in FR, DE, EN, IT; aggiornamento ora tramite DAB/FM |
Domande frequenti - DR 52 BA ALBRECHT
Domande degli utenti su DR 52 BA ALBRECHT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore audio in formato PDF gratuitamente! Trova il tuo manuale DR 52 BA - ALBRECHT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DR 52 BA del marchio ALBRECHT.
MANUALE UTENTE DR 52 BA ALBRECHT
- Precauzioni di sicurezza.... 67
- Aspetto e descrizione dei pulsanti 68
- Per iniziare.... 69
- DAB 71
4.1. Scansione delle stazioni DAB+ 71
4.2. Elenco stazioni 71
4.3. Sintonizzazione manuale.... 72
4.4. Eliminazione non valida.... 72
4.5. DRC 72
4.6. Ordine stazioni.... 72
4.7. Preimpostazione delle stazioni DAB+ 72
4.8. Richiamare le stazioni DAB+ preimpostate 73
4.9. Visualizzazione delle informazioni DAB+ 73 - FM 73
5.1. Scansione delle stazioni FM.... 74
5.2. Impostazione di scansione 74
5.3. Impostazioni audio.... 74
5.4. Preimpostazione delle stazioni FM.... 74
5.5. Richiamare le stazioni FM preimpostate 74 - Menu principale e Impostazioni.... 75
6.1. Equalizzatore.... 75
6.2. Retroilluminazione 76
6.3. Impostazione Ora/Data 76
6.4. Sveglie....77
6.5. Autospegnimento.... 79
6.6. Ripristino impostazioni fabbrica.... 79
6.7. Informazioni 79
6.8. Lingua 79 - Bluetooth 80
- Risoluzione dei problemi 81
- Specifiche tecniche.... 82
- Informazioni smaltimento e garanzia.... 83
- Contatti assistenza tecnica 84

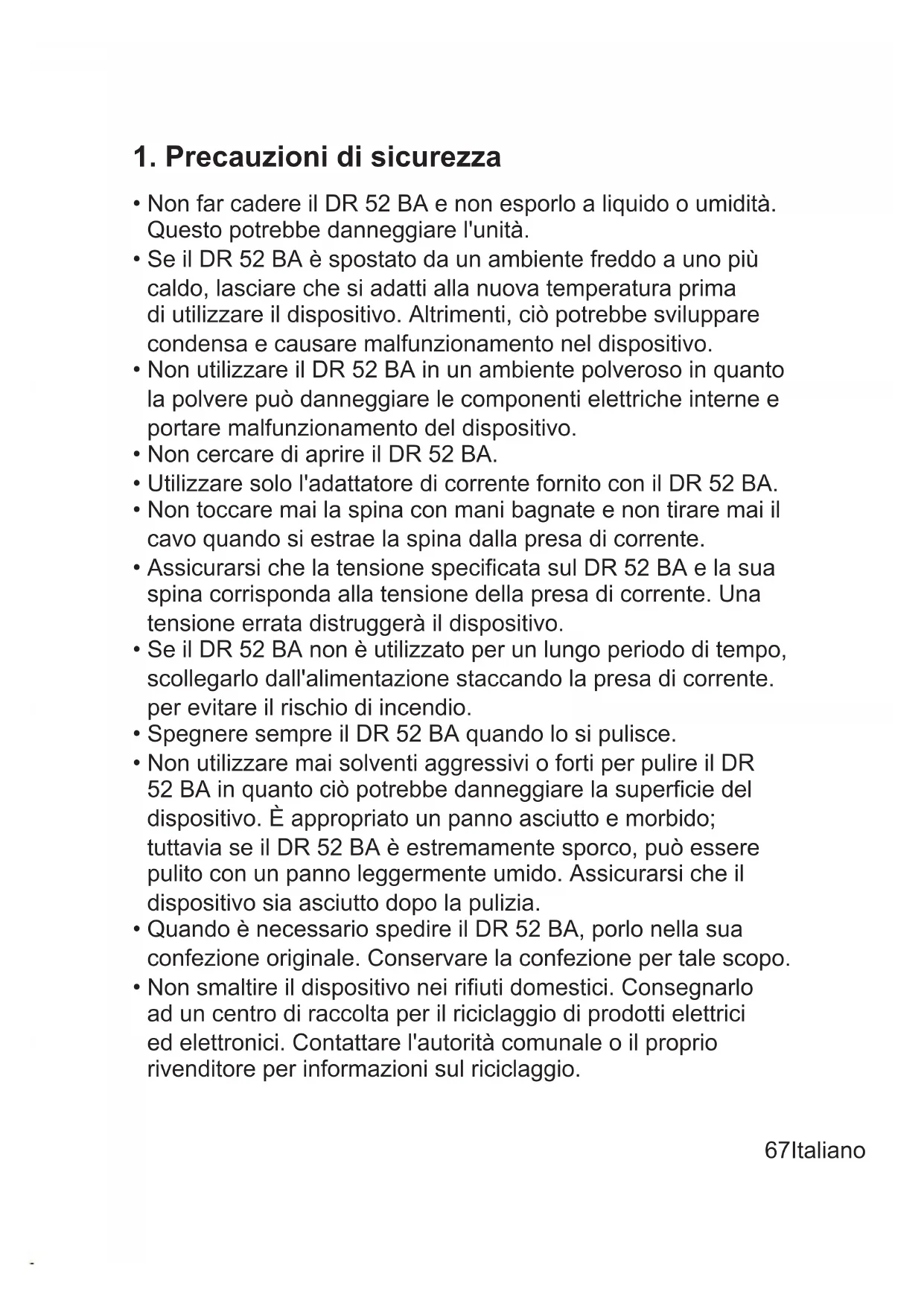

1. Precauzioni di sicurezza
- Non far cadere il DR 52 BA e non esporlo a liquido o umidità. Questo potrebbe danneggiare l'unità.
- Se il DR 52 BA è spostato da un ambiente freddo a uno più caldo, lasciare che si adatti alla nuova temperatura prima di utilizzare il dispositivo. Altrimenti, ciò potrebbe sviluppare condensa e causare malfunzionamento nel dispositivo.
- Non utilizzare il DR 52 BA in un ambiente polveroso in quanto la polvere può danneggiare le componenti elettriche interne e portare malfunzionamento del dispositivo.
• Non cercare di aprire il DR 52 BA.
- Utilizzare solo l'adattatore di corrente fornito con il DR 52 BA.
- Non toccare mai la spina con mani bagnate e non tirare mai il cavo quando si estrae la spina dalla presa di corrente.
- Assicurarsi che la tensione specificata sul DR 52 BA e la sua spina corrisponda alla tensione della presa di corrente. Una tensione errata distruggerà il dispositivo.
- Se il DR 52 BA non è utilizzato per un lungo periodo di tempo, scollegarlo dall'alimentazione staccando la presa di corrente. per evitare il rischio di incendio.
- Spegnere sempre il DR 52 BA quando lo si pulisce.
- Non utilizzare mai solventi aggressivi o forti per pulire il DR 52 BA in quanto ciò potrebbe danneggiare la superficie del dispositivo. È appropriato un panno asciutto e morbido; tuttavia se il DR 52 BA è estremamente sporco, può essere pulito con un panno leggermente umido. Assicurarsi che il dispositivo sia asciutto dopo la pulizia.
- Quando è necessario spedire il DR 52 BA, porlo nella sua confezione originale. Conservare la confezione per tale scopo.
- Non smaltire il dispositivo nei rifiuti domestici. Consegnarlo ad un centro di raccolta per il riciclaggio di prodotti elettrici ed elettronici. Contattare l'autorità comunale o il proprio rivenditore per informazioni sul riciclaggio.

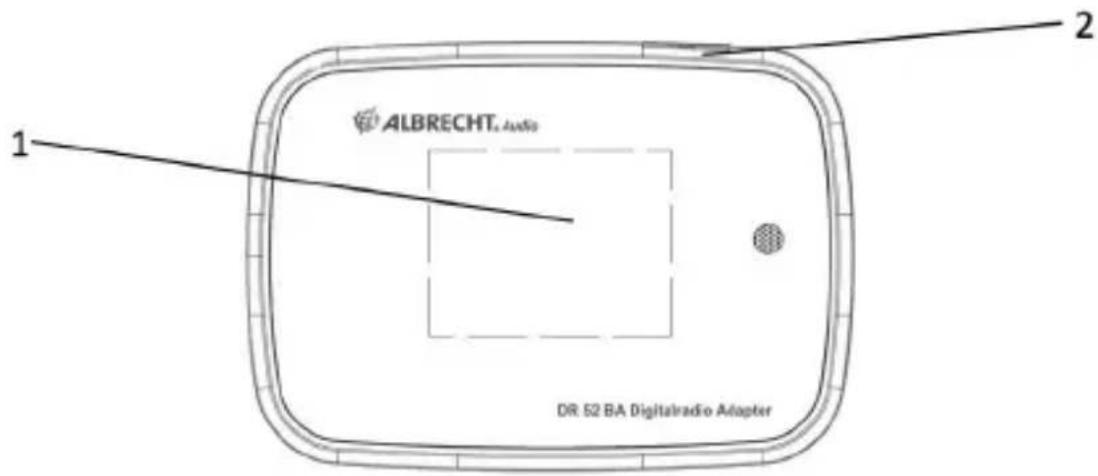

2. Aspetto e descrizione dei pulsanti


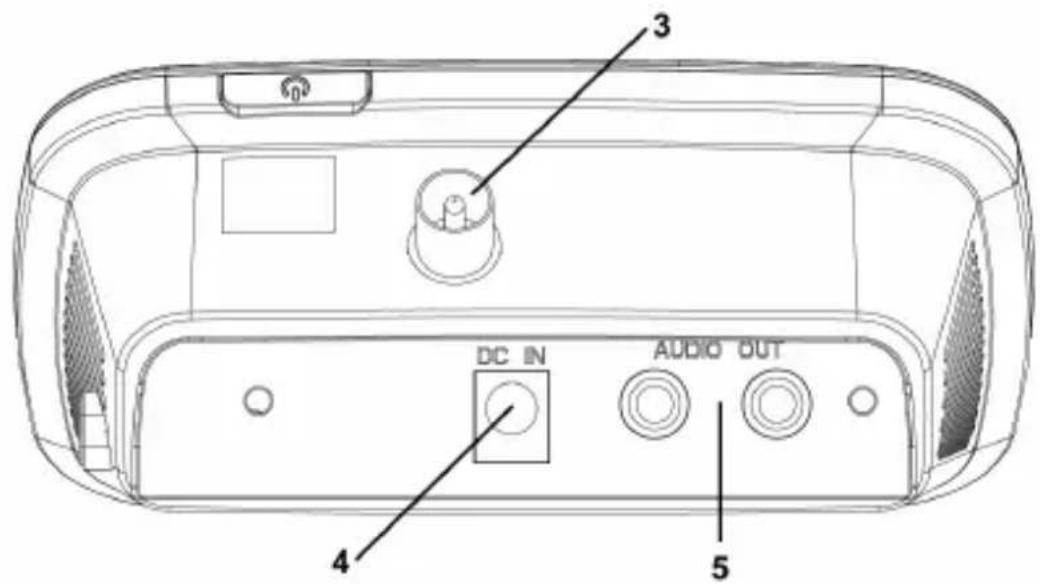

| N. Descrizione Funzione | |
| 1 Schermo TFT Visualizzazione | |
| 2 Pulsante Standby Accensione/Spegnimento Standby | |
| 3 Connettore d'antenna | Per l'antenna cavo in dotazione o un DAB / antenna FM esterna |
| 4 IN CC Alimentatore | |
| 5 Uscita audio Jack L/R ROA per uscita audio |
68 Italiano


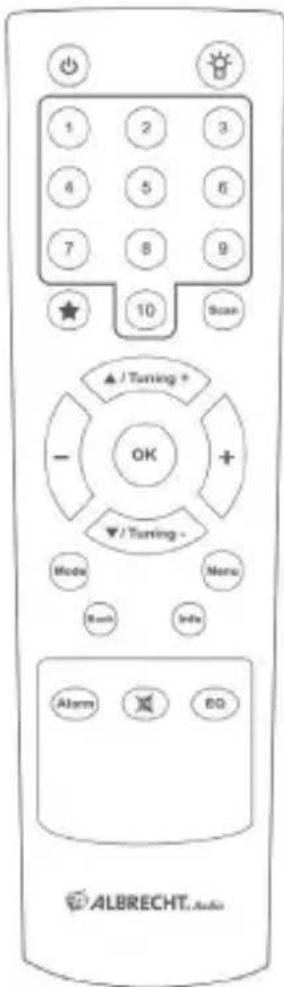

1 2 3 4 5 6 7 8 9 10 Scan ▲/ Tuning + - OK + ▼/ Tuning - Mode Menu Base Info Alarm EQ ALBRECHT AudioInstallare due batterie AAA nel vano batteria. Assicurarsi di inserirle con la corretta polarità come indicato nel vano.
3. Per iniziare
La confezione contiene i seguenti elementi:
DR 52 BA
Cavo audio RCA a RCA
Adattatore RCA ad audio 3,5 mm
Telecomando
Cavo antenna
Alimentatore
Manuale dell'utente
- Collegare il cavo d'antenna in dotazione o un'antenna DAB / FM esterna, così come l'adattatore di alimentazione al retro del DR 52 BA ed inserirlo in una presa di corrente.
- Collegare l'adattatore al lato posteriore del DR 52 BA e attaccarne la spina alla presa di corrente.

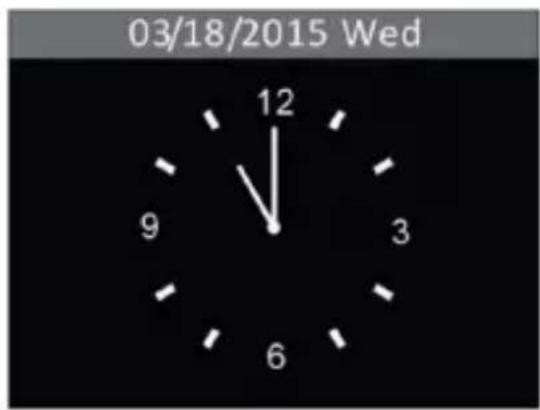

- L'icona orario, data e qualsiasi allarme attivo sono quindi visualizzati sullo schermo. L'orario e la data sono aggiornati anche automaticamente dalla radio (DAB o FM) come impostazione predefi nita. Se l'orario e la data sono impostati manualmente, l'aggiornamento automatico sarà quindi disabilitato. Premere ⏻ per portare il dispositivo in modalità standby.
- Durante la modalità standby, premere ⏻ per portare il dispositivo in modalità di funzionamento.
- Se è la prima volta che si accede alla modalità DAB, il dispositivo effettua automaticamente la scansione delle stazioni DAB/DAB+.

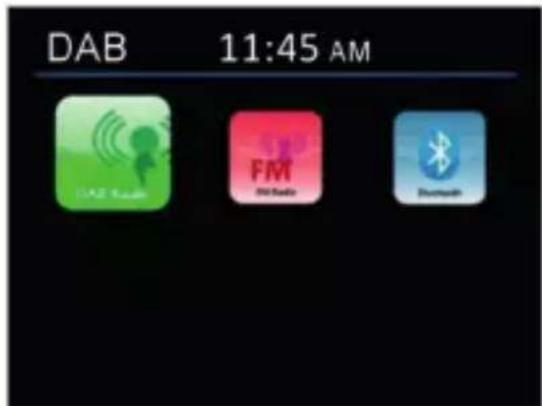

- Premere "Mode" per accedere al menu principale, premere "Tuning ▲/▼" per selezionare le diverse modalità operative (DAB, FM o Bluetooth).
- In qualsiasi modalità operativa, premere "back" per tornare alla schermata precedente.
- Mentre si sta riproducendo musica, premere "+/-" per regolare il volume. Premere ▶per silenziare il suono, quindi premere "+/-" o ▶per riprendere il volume.
4. DAB
Nota: Prima di ascoltare la radio, assicurarsi che l'antenna DAB/FM sia regolata alla corretta direzione.
L'icona nell'angolo in alto a destra del display mostra la potenza del segnale DAB/DAB+ rilevata dal dispositivo.
4.1. Scansione delle stazioni DAB+
Scansione automatica: Premere "Scan" per eseguire la scansione completa di tutte le stazioni. In alternativa, premere "Menu" per accedere al menu dove è possibile selezionare "SCAN" per eseguire l'operazione. Tutte le stazioni saranno mostrate nell'Elenco stazioni dopo la scansione.
4.2. Elenco stazioni
Premere "Menu" per accedere al menu, quindi selezionare "Station List" per visualizzare l'elenco delle stazioni già scansite. Premere "Tuning ▲/▼" per selezionare la stazione che si desidera ascoltare e premere "ok" per confermare.
4.3. Sintonizzazione manuale
Se il dispositivo non riceve la stazione DAB+ che si desidera, premere "Tuning ▲/▼" per selezionare manualmente la frequenza della stazione. Una volta selezionato, premere "ok" per confermare e la frequenza della stazione sarà inserita nell'elenco delle stazioni.
4.4. Eliminazione non valida
Accedere per rimuovere le stazioni che sono elencate, ma non disponibili. Premere "Menu" per andare al menu di sistema. Premere "Tuning ▲/▼" in "Prune Invalid" e quindi scegliere "Sì". Preere "ok" per confermare.
4.5. DRC
Se si ascolta la musica con un intervallo a elevata dinamica in un ambiente rumoroso, potrebbe essere necessario comprimere l'intervallo della dinamica. Questo rende i suoni deboli più forti e quelli forti più deboli. Premere "Tuning ▲/▼" per selezionare DRC (alto/basso/off) e premere "ok" per confermare.
4.6. Ordine stazioni
Le stazioni sono per ordine Alfanumerico/Ensemble/Valida. Premere "Tuning ▲/▼" per selezionare e premere "ok" per confermare.
4.7. Preimpostazione delle stazioni DAB+
Premere ★ fino a quando si apre il menu "Preset Store" o mentre si ascolta la stazione DAB+, premere "Menu" per andare al menu, quindi selezionare "Preset Store" per salvare la stazione corrente. Premere "Tuning ▲/▼" per scegliere il numero e quindi premere "ok" per salvare la stazione.
72 Italiano
In alternativa, la stazione corrente può essere salvata in una preimpostazione premendo e tenendo premuto rispettivamente da "1" a "10". È possibile memorizzare fino a 10 preimpostazioni in modalità DAB.
4.8. Richiamare le stazioni DAB+ preimpostate
Premere ★ per passare al menu "Preset Recall" o premere "Menu" per accedere al menu del sistema, quindi selezionare "Preset Recall" per richiamare la stazione preimpostata desiderata. Premere "Tuning ▲/▼" per scegliere il numero e quindi premere "ok" per richiamare la stazione.
Un preimpostazione può anche essere richiamata premendo il suo tasto corrispondente da "1" a "10".
4.9. Visualizzazione delle informazioni DAB+
È possibile visualizzare le informazioni di servizio DAB+. Premere "Info" per visualizzare le informazioni di programma, il tipo di programma della stazione, la frequenza, la potenza del segnale, bitrate, codec, tipo di audio, canali, data. Se c'è un'immagine mostrata per la stazione, è possibile premere "ok" per ingrandire l'immagine a schermo intero. Premere nuovamente, il display ritorna alla schermata di riproduzione.
5. FM
Nota: Prima di ascoltare la radio, assicurarsi che l'antenna sia regolata alla corretta direzione.
L'icona nell'angolo in alto a destra del display mostra la potenza del segnale FM rilevata dal dispositivo.
5.1. Scansione delle stazioni FM
Premere "Tuning ▲/▼" per eseguire la sintonizzazione con 0,05MHz per passo o premere "Scan" per cercare la stazione FM successiva.
5.2. Impostazione di scansione
Impostare per ricevere solo stazioni con segnale forte. Se la radio effettua scansione e riceve le stazioni con segnale molto debole, impostare "Yes" per ottenere solo le stazioni con segnale forte.
5.3. Impostazioni audio
Impostare per ricevere il segnale FM stereo o mono.
5.4. Preimpostazione delle stazioni FM
Premere ★ fino a quando si apre il menu "Preset Store" o mentre si ascolta la stazione FM, premere "Menu" per accedere al menu, quindi selezionare "Preset Store" per salvare la stazione corrente. Premere "Tuning ▲/▼" per scegliere il numero e quindi premere "ok" per salvare la stazione.
In alternativa, la stazione corrente può essere salvata in una preimpostazione premendo e tenendo premuto rispettivamente da "1" a "10". È possibile memorizzare fino a 10 preimpostazioni in modalità FM.
5.5. Richiamare le stazioni FM preimpostate
Premere ★ per passare al menu "Preset Recall" o premere "Menu" per accedere al menu, quindi selezionare "Preset Recall" per richiamare la stazione preimpostata desiderata. Premere "Tuning ▲/▼" per scegliere il numero e quindi premere "ok" per richiamare la stazione.
Un preimpostazione può anche essere richiamata premendo il suo tasto corrispondente da "1" a "10".
74 Italiano
5.6. Ricezione RDS (Radio Data System)
È possibile visualizzare le informazioni delle stazioni FM che trasmettono dati aggiuntivi compatibili con RDS. Premere "Info" per visualizzare le informazioni del programma, il tipo di programma, la frequenza o i dati se disponibili.
6. Menu principale e Impostazioni
In qualsiasi modalità operativa, premere "Menu" per accedere al menu di sistema per modifi care le confi gurazioni del dispositivo. Premere "Tuning ▲/▼" per selezionare il sottomenu e quindi premere "ok" per confermare.

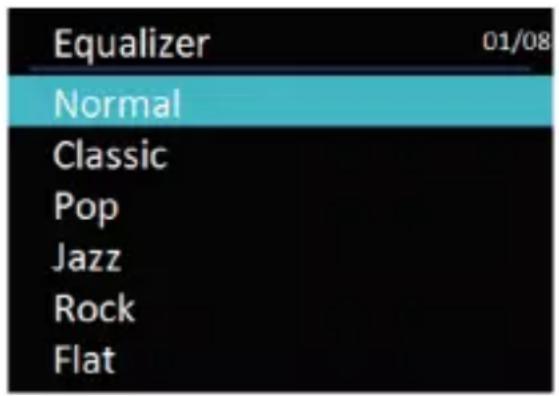

6.1. Equalizzatore
Premere "Tuning ▲/▼" per scegliere EQ: Normal, Classic, Pop, Jazz, Rock, Flat, Movie o News.
Preere "ok" per confermare.
Premere "EQ" per accedere al menu dell'equalizzatore.


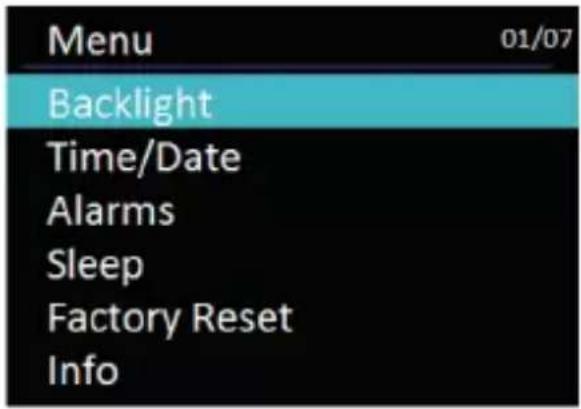

Equalizer 01/08 Normal Classic Pop Jazz Rock Flat6.2. Retroilluminazione
Nota: È possibile anche premere il pulsante "Luce" per regolare direttamente in qualsiasi momento la retroilluminazione dello schermo.

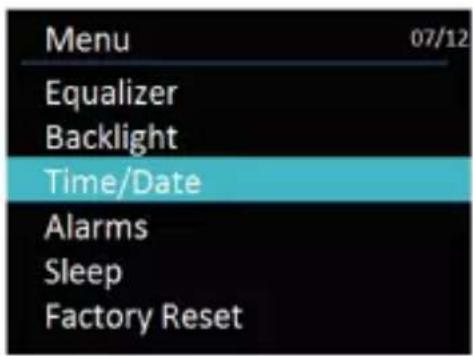

6.3. Impostazione Ora/Data
Ripetere questo processo per impostare Mese, Anno, Ore e Minuti.
76 Italiano
Imposta Formato: Modifi care la visualizzazione dell'orario in modalità 12 o 24 ore. Premere "Tuning ▲/▼" per regolare e premere "ok" per confermare.
Aggiornamento automatico: Selezionare per aggiornare automaticamente l'orario e la data da Radio (DAB o FM).
Premere "Tuning ▲/▼" per regolare e premere "ok" per confermare. Il dispositivo sarà automaticamente aggiornato all'orario attuale quando riceve il segnale da una stazione DAB o stazione FM con RDS.
"No Update" è anche disponibile per la selezione.

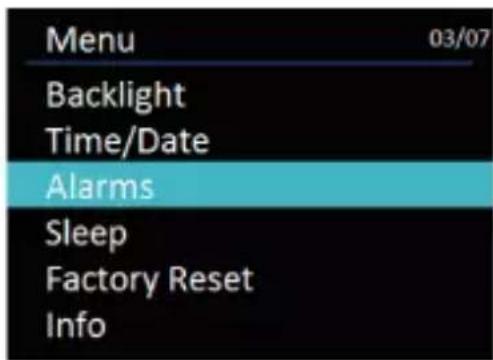

6.4. Sveglie


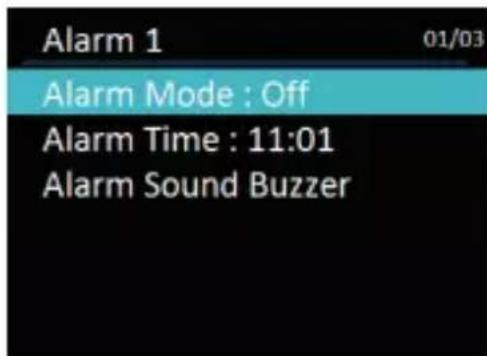

Premere "Tuning ▲/▼" per scegliere l'impostazione della Sveglia 1 o Sveglia 2. Premere "ok" per immettere le impostazioni dettagliate.
Modalità Sveglia: Premere "Tuning ▲/▼" per programmare la sveglia a Off/Daily/Once/Weekend/Weekday, premere "ok" per confermare.
Ora sveglia: L'ora della sveglia può essere impostata con la stessa procedura di impostazione dell'orologio. Premere "Tuning ▲/▼" per impostare l'orario della sveglia e premere "ok" per confermare.
Suono sveglia: Impostazione del suono della sveglia (Cicalino/DAB/FM). Premere "Tuning ▲/▼" per selezionare la modalità e premere "ok" per confermare.
Volume: Premere "Tuning ▲/▼" o "+/-" per regolare il volume e premere "ok" per confermare.
Premere "back" per completare l'impostazione.
Se la(le) sveglia(e) è/sono impostata(e) e salvata(e), l'icona dell'orologio appare nella parte bassa del display. L'icona dell'orologio appare sullo schermo anche in modalità standby.
Quando la sveglia è accesa, premere "Accensione/Spegnimento" per arrestare la sveglia o premere qualsiasi tasto per accedere alla modalità snooze.
Il dispositivo si accenderà nuovamente dopo 5 minuti dopo l'accesso alla modalità snooze. Il conto alla rovescia di 5 minuti apparirà sul display.
In modalità snooze, il tempo di snooze può essere modificato tra 5/10/15/30 premendo "Tuning ▲/▼".
Per spegnere lo snooze, basta premere "Accensione/Spegnimento".

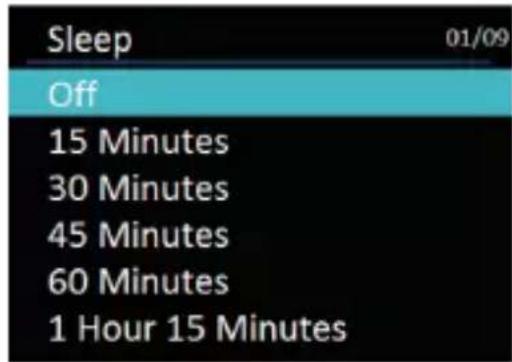

6.5. Autospegnimento
6.6. Ripristino impostazioni fabbrica
Premere "Tuning ▲/▼" per selezionare "Yes/No" per ripristinare DR 52 BA alle impostazioni predefi nite di fabbrica. Preere "ok" per confermare. Il sistema di riavvierà dopo il ripristino.
Nota: tutte le impostazioni personalizzate (eccetto l'impostazione dell'ora/data corrente) e le impostazioni pre-impostate salvate saranno cancellate dopo il ripristino alle impostazioni di fabbrica.
6.7. Informazioni
Accedere per visualizzare la versione del fi rmware del sistema.
6.8. Lingua
Premere "Tuning ▲/▼" per selezionare la lingua desiderata: English/Français/Deutsch/Italiano. Preere "ok" per confermare.

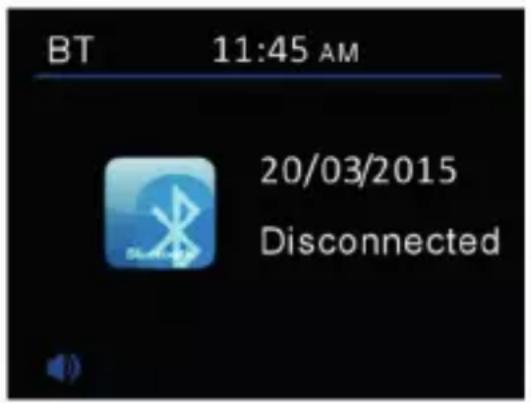

7. Bluetooth
Quando si seleziona la modalità Bluetooth, il dispositivo accede alla modalità di accoppiamento. Accendere il proprio smartphone/tablet/altri dispositivi Bluetooth per cercare questo adattatore. Il nome di accoppiamento Bluetooth dell'adattatore radio è "ALBRECHT 52 BA". Se l'accoppiamento ha successo, lo schermo mostrerà "Connected" e il dispositivo avvia la riproduzione della musica dal proprio dispositivo.
Una volta che il dispositivo è collegato a un dispositivo Bluetooth, effettua automaticamente la ricerca per ricollegarsi a questo dispositivo Bluetooth la volta successiva che si trovano nell'intervallo operativo.
Nota: Il DR 52 BA è idoneo per la ricezione di un segnale Bluetooth fi no a 8 metri.
8. Risoluzione dei problemi
| Errore Soluzione | |
| L'unità si blocca | 1. Staccare la spina di alimentazione per 1 minuto, quindi riavviare il dispositivo.2. Se non è ancora stato risolto l'errore, ripristinare l'unità alle impostazioni di fabbrica (vedi capitolo 6.6.). |
| L'unità non si accende. | 1. Verificare se l'alimentatore è collegato correttamente con l'alimentazione.2. Il corretto funzionamento del prodotto potrebbe essere disturbato da forte interferenza elettro-magnetica. Cercare di usare il prodotto in altro luogo |
| Nessuna emissione audio. | 1. Attivare l'audio, dato che potrebbe essere stato disattivato.2. Aumentare il volume.3. Il cavo audio al sistema altoparlante può non essere collegato correttamente. |
| Nessun segnale in DAB o fischio in modalità FM. | 1. Controllare/spostare l'antenna.2. Spostare la radio in altra posizione. |
| La sveglia non funziona. | 1. Attivare l'opzione sveglia.2. Se il volume non può essere impostato correttamente, fare riferimento alle soluzioni di "Nessuna emissione di suono".3. La sorgente di allarme è stata impostata su una stazione senza segnale.Modificare la sorgente della sveglia o fare riferimento a "Nessun segnale in DAB o fischio in modalità FM" |
| Nessun funzionamento del telecomando | 1. Batteria scarica. Sostituire la batteria. |
9. Specifiche tecniche
| Nome modello DR 52 BA | |
| Descrizione Adattatore | DAB/DAB+ e FM con interfaccia Bluetooth |
| Visualizzazione Display | a colori TFT da 2,4" |
| FM 87,5 – 108,0 MHz, | RDS supportato |
| DAB/DAB+ Banda III (1) | 74,928 – 239,200 MHz) |
| Alimentatore 6 V/600mA | |
| Connessioni DC IN (alimentatore)Uscita audio (2 x RCA L/R) | |
| Potenza in modalità Standby | <1 W |
| Temperatura operativa | 0°C - 35°C |
| Dimensioni 125 mm (L) | x 56 mm (A) x 85 mm (P) |
| Peso 220 g | |
10. Informazioni smaltimento e garanzia
La durata della garanzia decorre dalla data di acquisto da parte del primo utilizzatore finale o dalla data della ricevuta rilasciata dal rivenditore.
La garanzia prevede un periodo di:
24 mesi per l'apparato
6 mesi per gli accessori (batterie, caricatori, cavi, antenne, auricolari, ecc)
La garanzia comprende tutte le anomalie causate da componenti difettosi o funzionalità errate entro il periodo di garanzia fatta eccezione per usura, batterie scariche, graffi al display, involucro difettoso, antenna rotta e difetti dovuti ad effetti esterni quali la corrosione, la sovratensione causata da un'alimentazione esterna inadeguata o l'uso di accessori non idonei. Sono esclusi dalla garanzia anche i difetti causati dall'uso non previsto del prodotto.
Per i reclami in garanzia, contattare il rivenditore di zona.
Il rivenditore provvederà a riparare o a sostituire il prodotto oppure ad inviarlo ad un centro di assistenza autorizzato.
È possibile anche contattare direttamente il nostro partner per l'assistenza. Includere con il prodotto la ricevuta di acquisto e descrivere il guasto nel modo più dettagliato possibile.
Dichiarazione di conformità
Con al presente si dichiara che la nostra radio è conforme alle Direttive Europee (R&TTE, LVD e EMC) e
agli Standard (EN 300 328 V1.8.1, EN 301 489-1, EN 301 489-17, EN 60 950-1).
La presente Dichiarazione di Conformità può essere scaricata in qualsiasi momento dal sito http://service.alan-electronics.de
La legislazione europea non autorizza più lo smaltimento di dispositivi elettrici ed elettronici vecchi o difettosi tra i normali rifiuti domestici. Restituire il prodotto al punto di raccolta municipale per lo smaltimento. Questo sistema è finanziato dal settore e garantisce uno smaltimento nel rispetto dell'ambiente e il riciclaggio di materie prime di grande valore.
11. Contatti assistenza tecnica
(per unità vendute in Germania)
Contattare il nostro servizio di assistenza tecnica ai numeri di telefono +49 (0) 6103 / 9841 - 66 (al costo da rete fissa in Germania) o via e-mail all'indirizzo service@alan-electronics.de
Con riserva di errori di stampa
84 Italiano
