MANUALE UTENTE RWM90 ABUS

- Qui signale l'incendie ?

Istruzioni per l'uso
Rilevatore di fumo

IT

Si prega di leggere il manuale prima di utilizzare attenzione!

I rilevatori di fumo contribuire a salvare vite!

Conservare questo manuale in un luogo sicuro.

0333-CPR-292100-5

EN14604-2005/AC-2008

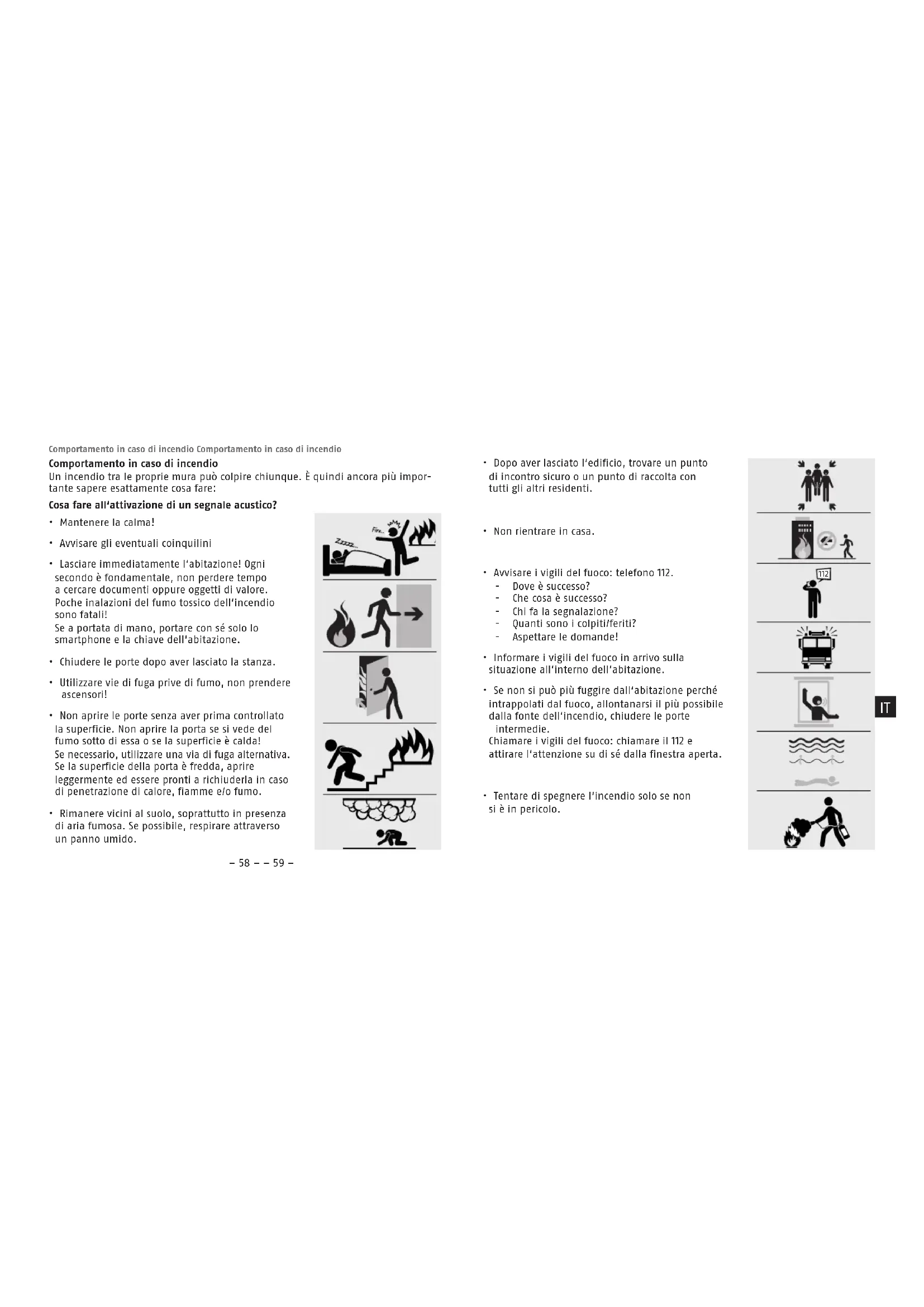

Comportamento in caso di incendio Comportamento in caso di incendio

Comportamento in caso di incendio

Un incendio tra le proprie mura può colpire chiunque. È quindi ancora più importante sapere esattamente cosa fare:

Cosa fare all'attivazione di un segnale acustico?

• Mantenere la calma!
  • Avvisare gli eventuali coinquillini
• Lasciare immediatamente l'abitazione! Ogni secondo è fondamentale, non perdere tempo a cercare documenti oppure oggetti di valore. Poche inalazioni del fumo tossico dell'incendio sono fatali!

Se a portata di mano, portare con sé solo lo smartphone e la chiave dell'abitazione.

• Chiudere le porte dopo aver lasciato la stanza.
- Utilizzare vie di fuga prive di fumo, non prendere ascensori!
- Non aprire le porte senza aver prima controllato la superficie. Non aprire la porta se si vede del fumo sotto di essa o se la superficie è calda! Se necessario, utilizzare una via di fuga alternativa. Se la superficie della porta è fredda, aprire leggermente ed essere pronti a richiuderla in caso di penetrazione di calore, flamme e/o fumo.
- Rimanere vicini al suolo, soprattutto in presenza di aria fumosa. Se possibile, respirare attraverso un panno umido.

• Dopo aver lasciato l'edificio, trovare un punto di incontro sicuro o un punto di raccolta con tutti gli altri residenti.
  • Non rientrare in casa.
  • Avvisare i vigili del fuoco: telefono 112.

• Dove è successo?

• Che cosa è successo?
• Chi fa la segnalazione?
• Quanti sono i colpiti/feriti?

• Aspettare le domande!

• Informare i vigili del fuoco in arrivo sulla situazione all'interno dell'abitazione.

• Se non si può più fuggire dall'abitazione perché intrappolati dal fuoco, allontanarsi il più possibile dalla fonte dell'incendio, chiudere le porte intermedie.

Chiamare i vigili del fuoco: chiamare il 112 e attirare l'attenzione su di sé dalla finestra aperta.

- Tentare di spegnere l'incendio solo se non si è in pericolo.

Descrizione dell'apparecchio

Punto di uscita del suono Pulsante di test/stop Base dek rile- vatore con fori di montaggio LED Entrata per il fumo Vano batterie

②

> 4 m 6 m 30-35 cm 50 cm 50 cm

3

2. 3 1. Opzione 4. 2. 3.

-60--61-

Descrizione dell'apparecchio

Dotazione

Rilevatore di fumo RWM90 con batteria e materiale di installazione Istruzioni per l'uso

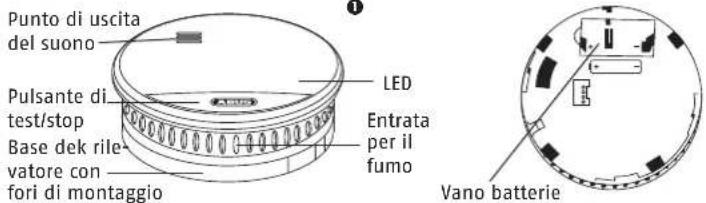

Descrizione dell'apparecchio: vedere disegno ①

Spia luminosa (LED): La spia luminosa di trova sotto il coperchio e lo illumina quando si accende. Il pulsante di test/stop si attiva premendo sulla parte inferiore del coperchio dell'alloggiamento.

Funzione e caratteristiche

Rilevamento del fumo riflessione fotoelettrica
Livello di potenza sonora min 85 dB a 3 metri di distanza
Indicazione ottica di allarme il LED lampeggia ogni 6 minuti
Campo di temperatura da 0 °C a +45 °C
Umidità atmosferica da 10% a 90%
Alimentazione elettrica 1 Batteria al litio da 3 V
Assorbimento di corrente max 25 mA
Condizioni ambientali solo per ambienti interni
Durata della batteria fino a 5 anni
Segnale acustico batteria scarica ca. 30 giorni in anticipo
Altezza 36 mm
Diametro 102 mm
Norme applicate	EN 14604-2005
Campo di applicazione	conforme a DIN 14676

Descrizione dell'apparecchio Avvertenze di sicurezza

Spiegazione dei simboli

Nelle istruzioni e sull'apparecchio sono impiegati i seguenti simboli:

Simbolo Parola chiave Significato
	Avvertenza	Avvertenza sui rischi di lesioni o rischi per la salute.
	Avvertenza	Avvertenza sui rischi di lesioni o rischi per la salute dovuti alla tensione elettrica.
	Importante Avvertenze di sicurezza per possibili danni all'apparecchio / all'accessorio.
	Nota	Riferimento a informazioni importanti.

Avvertenza

- Il rilevatore di fumo non rileva gas, vapori, calore e fuoco/fiamme. A tale scopo sono necessari rilevatori con sensori speciali!

Le persone con una limitata capacità uditiva potrebbero non e l'allarme. Per tali casi sono disponibili rivelatori con slazione ottica aggiuntiva!

- I rilevatori di fumo possono salvare la vita. Per la propria sicurezza si raccomanda quindi di testare regolarmente la batteria e lo stato di funzionamento del rilevatore. Si tenga presente che il rilevatore di fumo non può impedire un incendio, ma che può solamente segnalarne la presenza. Per la propria sicurezza si raccomanda di sostituire completamente il rilevatore di fumo al massimo ogni 10 anni.

- In presenza di radiazioni elettromagnetiche particolarmente elevate possono verificarsi malfunzionamenti. Si raccomanda pertanto di non installare il rilevatore vicino a dispositivi che emettono radiazioni elettromagnetiche o vicino a forti magneti.

Avvertenze di sicurezza

Il rivelatore di fumo funziona secondo un principio ottico e ha una camera di misurazione in cui vengono misurate le particelle di fumo che vi penetrano. Se si supera la soglia di allarme risuona un forte allarme acustico. L'allarme viene disattivato quando la camera di misurazione è nuovamente priva di fumo.

• Rilevamento automatico di stato della batteria

- Controllo alloggiamento batteria (il rilevatore può essere montato solo se la batteria è inserita)

Utilizzo conforme alla destinazione d'uso

Si raccomanda di utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato concepito e fabbricato! Qualsiasi altro utilizzo è considerato non conforme alla destinazione d'uso. Il presente apparecchio può essere utilizzato solo per gli scopi seguenti:

• Rilevamento di incendio o fumo in ambienti domestici

Avvertenza

Per evitare danni all'apparecchio osservare i seguenti punti: • Non coprire l'apparecchio!

• Non verniciare né coprire l'apparecchio con carta da parati!
• Non aprire né riparare l'apparecchio. In caso contrario non è più possibile garantirne il perfetto funzionamento. L'inosservanza di queste condizioni invalida la garanzia.
• Non utilizzare più l'apparecchio se è caduto o presenta danni dovuti ad altre cause.
• Nel caso in cui l'apparecchio sia ceduto a terzi, consegnare anche le presenti istruzioni per l'uso.

Prima della messa in funzione

Avvertenza

- Tenere l'imballaggio fuori dalla portata dei bambini. Rischio di camento!

overe il materiale di imballaggio dall'apparecchio prima di rlo in funzione.

Avvertenze di sicurezza

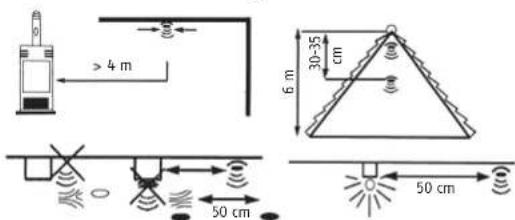

Punti di montaggio consigliati: vedere il disegno ②

• I rilevatori di fumo devono essere montati direttamente al soffitto nel centro della stanza.
• Gli ambienti cui dare priorità sono le zone di soggiorno, le stanze da letto e le camere dei bambini.
• Se sono presenti più stanze da letto, montare un rilevatore in ognuna di esse.
• Altri rilevatori dovrebbero essere collocati per il monitoraggio dei corridoi, perché specialmente nelle trombe delle scale si possono sviluppare facilmente incendi (effetto camino).
  In corridoi lunghi sarà eventualmente necessario montare più rivelatori.
• La distanza fra i rilevatori non dovrebbe superare gli 8 m.
• Nel montaggio a soffitto i rilevatori devono essere posizionati ad almeno
  15 cm dalla parete laterale e ad almeno 60 cm da ogni angolo.

Avvertenza

Per evitare malfunzionamenti del rilevatore di fumo evitare di montarlo nei seguenti luoghi:

Luoghi eventualmente soggetti a sbalzi di temperature superiori all'intervallo di temperatura di esercizio (da -10°C a +45°C).
- Luoghi con correnti d'aria che potrebbero tenere il fumo lontano dal rilevatore, per esempio in prossimità di finestre, porte o pozzi di ventilazione.
- Luoghi in cui vapori, elevata umidità dell'aria o esalazioni potrebbero far scattare un falso allarme, es. in cucina, stanza da bagno o garage.
- Luoghi in cui la presenza eccessiva di polveri e sporco potrebbe pregiudicare il funzionamento del rilevatore.
- Nel punto più alto di locali con soffitto a timpano. La distanza dal punto più elevato (punta del timpano) deve essere di almeno 30 cm.

Messa in funzionelnsta

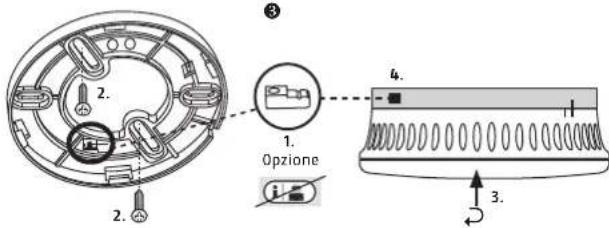

Installazione e fissaggio: vedere disegno ③

Avvertenza

- Prima di segnare i punti di foratura assicurarsi che sotto la one di montaggio non siano presenti fili/cavi elettrici, tubi o

altri importanti componenti di installazione!

in caso di dubbi consultate un esperto prima di procedere alla realizzazione dei fori.

se si intende montare il rilevatore di fumo in un veicolo (ad es. oulotte o caravan), contattare assolutamente il produttore del veicolo o il rivenditore locale.

Questi potrà fornire informazioni su come montare l'apparecchio nel modo più adatto.

1. Staccare il rilevatore di fumo dalla base dell'apparecchio ruotandolo in senso antiorario. Segnare i punti di foratura attraverso la base dell'apparecchio.
2. Praticare i fori necessari, inserirvi i tasselli e fissare con le viti la base del rilevatore.
3. Rimuovere il fermo per il trasporto (protezione della batteria contro la scarica) sul polo negativo della batteria del rilevatore di fumo (vedere disegno ①) e fissare il rilevatore di fumo alla base del rivelatore ruotando in senso orario. Il rivelatore è dotato di un dispositivo di sicurezza che impedisce il montaggio del rivelatore senza batteria.
4. Se non e possibile fissare il rilevatore di fumo sulla sua base: controllare che la batteria sia stata inserita e collegata in modo corretto.

Messa in funzione e verifica funzionale (test)

• Il rivelatore di fumo è pronto a funzionare non appena sarà inserita la batteria.
• Sotto il coperchio del corpo è presente una spia luminosa che si accende ca. ogni 6 minuti e indica che la batteria è inserita correttamente e che fornisce energia sufficiente per far scattare un allarme.

Messa in funzione Alarm

• Controllare regolarmente il funzionamento del rivelatore: premere (per ca.
  5 secondi) sul segmento inferiore del coperchio. Se emette un segnale acustico, l'apparecchio funziona correttamente e può essere fissato.
• Con il test dell'elettronica dell'apparecchio si attiva automaticamente il silenziamento dei segnali acustici per 9 minuti, durante i quali il LED lampeggia ogni 10 secondi. Decorsi 9 minuti, il rilevatore ritorna automaticamente allo stato normale e il LED ritorna a lampeggiare ogni 6 minuti.
• In alternativa è possibile testare il rilevatore di fumo usando lo spray di prova RM, che fa parte del programma ABUS. Quando lo spray di prova RM penetra nella camera di rilevazione risuona un segnale di allarme e viene eseguita la verifica funzionale del rilevatore di fumo.

Attenzione: Suono di allarme forte, usare una protezione dell'udito!

Sostituzione della batteria

• Se la batteria è debole il rilevatore di fumo emette un segnale acustico ogni
  43 secondi (per 30 giorni) e ciò indica la necessità di sostituire la batteria.
• Sostituire la batteria quando si sente questo segnale.
• Allentare il rivelatore ruotandolo in senso antiorario dalla sua base, rimuovere la vecchia batteria e inserirne una nuova con i poli corretti (vedere grafico 1).
• Nel frattempo il rilevatore continuerà comunque a mantenere la sua piena funzionalità.
• Dopo ogni sostituzione della batteria è necessario verificare la funzionalità del rilevatore di fumo.
• A tale scopo eseguire la verifica funzionale descritta sopra.

Nota

Per garantire una lunga durata della batteria e un funzionamento sicuro dell'apparecchio, consigliamo di usare batterie di marca di alta qualità.

Alarm

Manutenzione e verifica

Allarme o falsi allarmi

Se si supera la soglia di allarme risuona un forte allarme acustico. L'allarme resta attivato finché è presente fumo nella camera di rilevamento. L'allarme viene disattivato solo quando la camera di misurazione è nuovamente priva di fumo.

Cosa fare in caso di falso allarme?

I falsi allarmi possono essere causati ad esempio da elevata umidità atmosferica, da piccoli insetti, fumo durante la cottura o da un'elevata presenza di polvere. In caso di allarme raggiungere immediatamente un luogo sicuro. Se si è sicuri che si tratta di un falso allarme è possibile tacitare il rilevatore per ca. 9 minuti premendo il tasto di verifica. Il rilevatore di fumo si resetta autonomamente non appena le particelle di fumo nella camera di rilevazione all'interno del rilevatore si diradano o si preme di nuovo il pulsante di verifica.

Allarme mute :

È possibile disattivare provvisoriamente il segnale acustico di allarme per ca. 9 minuti premendo il pulsante di verifica. Se la funzione di silenziamento dell'allarme è attiva, il LED rosso lampeggia ogni 10 secondi. Se, una volta trascorsi i 9 minuti di silenziamento dell'allarme, l'apparecchio rileva ancora fumo nella camera di rilevamento del fumo, emetterà di nuovo l'allarme acustico. Confermare il silenziamento dell'allarme soltanto se siete assolutamente sicuri di poter escludere un'eventuale causa di incendio!

Manutenzione e verifica

Secondo la norma DIN 14676 la funzionalità di un rilevatore di fumo deve essere verificata in linea di principio almeno una volta all'anno. La verifica funzionale di questo rilevatore di fumo può essere eseguita premendo a lungo il pulsante di verifica (5 nel disegno 1). Il LED lampeggerà rapidamente; seguirà un segnale acustico di conferma.

Note sulle batterie

SmaltimentoGarai

Pulizia

• I rilevatori impolverati devono essere puliti. Gli accumuli di polvere presenti nelle fessure del rilevatore possono essere aspirati o soffiati via.
  Se necessario, rimuovere la polvere con un pennello.
• Quando si sostituisce la batteria, aspirare con cautela la polvere dalla camera di rilevazione per rimuovere sporco o polvere che sarà penetrata all'interno.
• La superficie può essere pulita con un panno leggermente umido e sapone.

Importante

- Fare attenzione a non far penetrare acqua all'interno apparecchio!

- Prestare attenzione a non far penetrare acqua all'interno dell'apparecchio!

• Non lavare l'apparecchio nella lavastoviglie!
- Non utilizzare detergenti aggressivi, corrosivi, caustici e abrasivi o spazzole dure!
• Non utilizzare prodotti chimici!
• Non pulire con liquidi infiammabili!
- Proteggere l'apparecchio da polvere, sporco e umidità.

Note sulle batterie

Questo prodotto contiene una batteria al litio 3 V. Le batterie devono essere tenute fuori dalla portata dei bambini. I bambini possono mettere le batterie in bocca e ingoiarle. Questo può causare gravi danni alla salute. In questo caso contattare immediatamente un medico! Le batterie devono essere inserite verificando la polarità corretta (+ e -). Le batterie scariche devono essere immediatamente rimosse o sostituite. I terminali non devono essere cortocircuitati. Rischio di ustioni per contatto con batterie che perdono o sono danneggiate! In questo caso, indossare guanti protettivi adatti e pulire il vano batterie con un panno asciutto. Le batterie non devono essere smontate, forate, danneggiate, cortocircuitate, riscaldate, caricate o gettate in un fuoco

aperto (rischio di esplosione!). Non utilizzare o conservare il prodotto in ambienti in cui le temperature scendono al di sotto dei -10°C o salgono al di sopra dei +45°C. Non esporre il prodotto per troppo tempo ai raggi solari diretti.

Garanzia

I prodotti ABUS sono progettati con la massima cura e sono prodotti e controlati conformemente alle direttive vigenti in materia. La garanzia copre esclusivamente i difetti riconducibili a errori di materiale o di fabbricazione presenti al momento della vendita. Nel caso in cui sia comprovato un difetto di materiale o di fabbricazione, il rilevatore di fumo sarà riparato o sostituito a discrezione del fornitore della garanzia. La garanzia di qualità termina in questi casi alla scadenza del periodo originario di garanzia di 2 anni. Si escludono espressamente ulteriori pretese. Sono escluse dalla garanzia le batterie incluse nella fornitura o montate in modo fisso.

ABUS non si assume alcuna responsabilità per eventuali difetti o danni causati da fattori esterni (ad es. trasporto, uso della forza, uso scorretto), da un utilizzo improprio, da normale usura o dalla mancata osservanza delle presenti istruzioni. Per far valere una pretesa di garanzia, si deve allegare al rilevatore di fumo oggetto del reclamo anche la prova d'acquisto originale indicante la data d'acquisto e aggiungere una breve descrizione scritta del difetto. Se si riscontra un difetto del rilevatore di fumo che fosse già presente al momento dell'acquisto, è possibile rivolgersi direttamente al proprio rivenditore entro i primi due anni.

Smaltimento

Questo prodotto contiene materie prime preziose. Al termine della sua vita utile, smaltire il prodotto secondo le disposizioni di legge vigenti. Apparecchi elettrici, batterie ricaricabili e pile non devono essere smaltiti con i rifiuti domestici. Lo smaltimento deve essere effettuato in conformità alla direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) o alla direttiva 2006/66/CE su pile e accumulatori, nuovi o esausti. Smaltire l'imballaggio differenziando le sue componenti. Carta e cartone nella carta,

Dichiarazione di prestazione Dichiarazione di conformità

pellicole e parti in plastica nella plastica. In caso di domande contattare l'autorità locale responsabile per lo smaltimento. Le informazioni sui punti di raccolta per i vostri vecchi apparecchi possono essere ottenute, per esempio, dalle amministrazioni comunali o cittadine, dalle aziende locali di smaltimento dei rifiuti o dal vostro rivenditore specializzato.

Dichiarazione di prestazione 2019RWM90

Il presente rivelatore di fumo è testato e certificato come prodotto da costruzione ai sensi del Regolamento UE 305/2011. La produzione è monitorata mediante controlli regolari e indipendenti allo scopo di stabilire l'osservanza senza alterazioni dei requisiti legali e normativi. La dichiarazione di prestazione è disponibile nel sito www.abus.com/eng/Service/Declarations-of-Performance.

Dichiarazione di conformità

ABUS August Bremicker Söhne KG dichiara che il dispositivo RWM90 è conforme alle direttive 2014/30/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE può essere richiesto all'indirizzo e-mail [e-mail]

Ci riserviamo il diritto di apportare modifiche tecniche. Per errori e refusi di stampa non ci si assume alcuna responsabilità.
