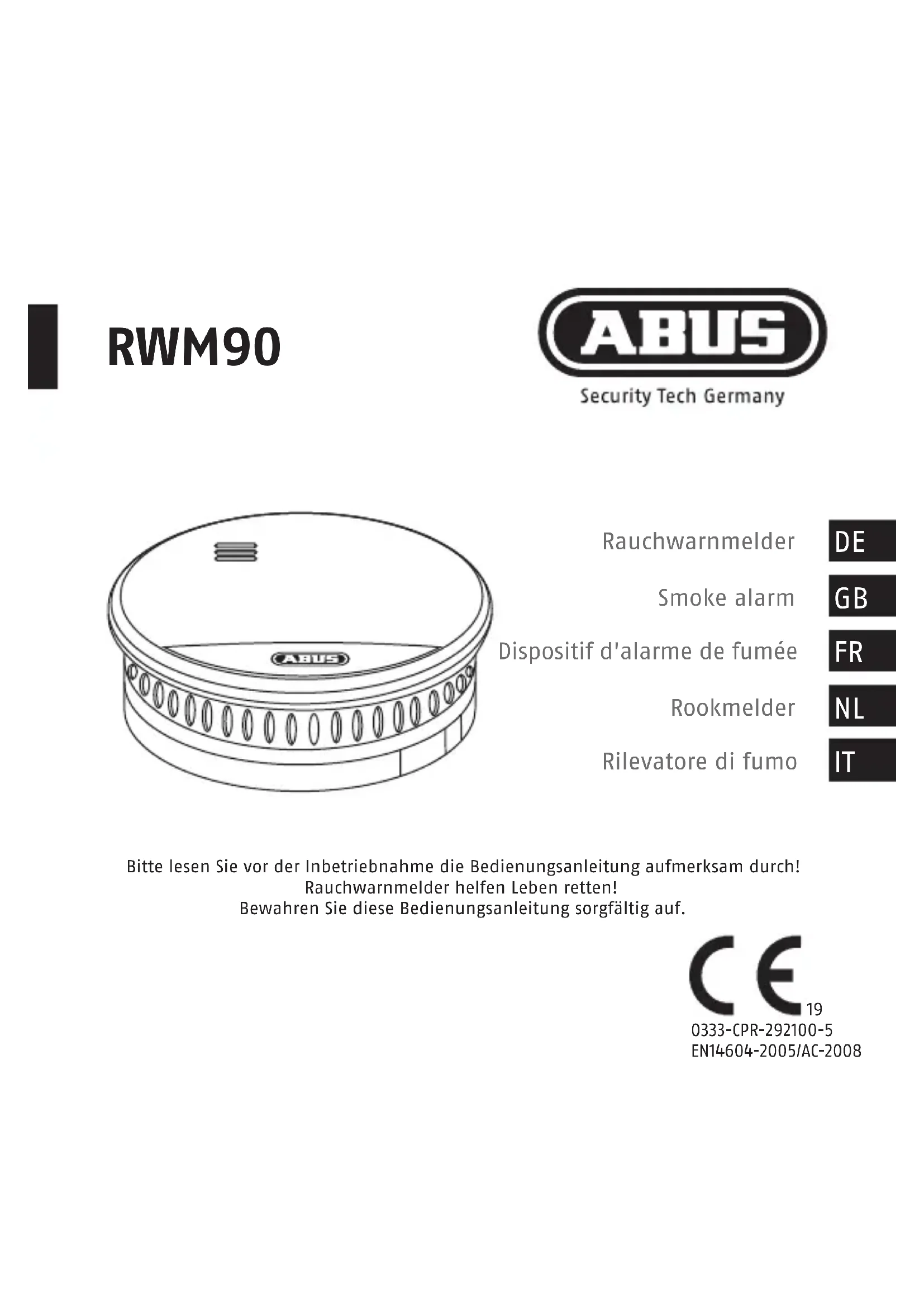

BEDIENUNGSANLEITUNG RWM90 ABUS

Bitte lesen Sie vor der Inbetriebnahme die Bedienungsanleitung aufmerksam durch! Rauchwarnmelder helfen Leben retten! Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Rauchwarnmelder

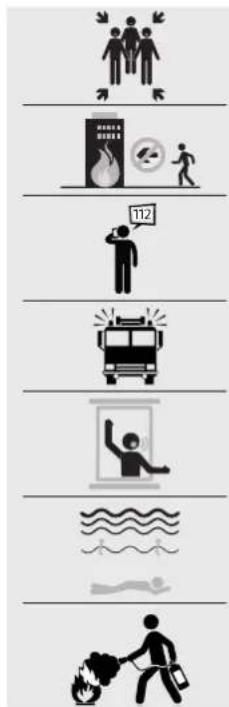

0333-CPR-292100-5 EN14604-2005/AC-2008– 2 – – 3 – Verhalten im Brandfall Verhalten im Brandfall Verhalten im Brandfall Ein Brandausbruch in den eigenen vier Wänden kann jeden treffen. Umso wichtiger ist es dann, genau zu wissen, was zu tun ist: Was tun bei Auslösung eines Alarmtones?

• Warnen Sie eventuelle Mitbewohner

• Verlassen Sie sofort die Wohnung/das Haus! Jede Sekunde zählt, verschwenden Sie keine Zeit, um Papiere oder Wertgegenständen zu suchen. Schon wenige Atemzüge des giftigen Brandrauchs sind tödlich! Falls griffbereit, nehmen Sie nur Smartphone und Wohnungsschlüssel mit.

• Schließen Sie Türen nach dem Verlassen des Raumes.

• Nutzen Sie rauchfreie Fluchtwege, keine Aufzüge!

• Öffnen Sie keine Türen ohne vorheriges Prüfen der Oberfläche. Ist sie heiß oder ist Rauch unter der Tür zu sehen, diese Tür nicht öffnen! Nutzen Sie ggf. alternativen Fluchtweg. Sollte die Oberfläche der Tür kühl sein, Tür etwas öffnen und bereit sein, die Tür zuzuschlagen, falls Hitze, Flammen und/oder Rauch eindringen.

• Halten Sie sich nah am Boden auf, vor allem bei rauchiger Luft. Falls möglich durch ein feuchtes Tuch atmen.

• Suchen Sie nach dem Verlassen des Gebäudes mit allen Mitbewohnern einen sicheren Treffpunkt oder Sammelplatz auf

• Gehen Sie nicht ins Haus zurück.

• Alarmieren Sie die Feuerwehr: Telefon 112. - Wo ist es passiert? - Was ist passiert? - Wer meldet? - Wie viele sind betroffen / verletzt? - Warten auf Rückfragen!

• Weisen Sie die eintreffende Feuerwehr in die Situation am/im Haus ein.

• Falls Sie nicht mehr aus Ihrer Wohnung/ Ihrem Haus fliehen können, weil Sie vom Feuer eingeschlossen sind, entfernen Sie sich so weit wie möglich vom Brandherd, schließen Sie Zwischentüren. Rufen Sie die Feuerwehr: Telefon 112 und machen Sie am geöffneten Fenster auf sich aufmerksam.

• Unternehmen Sie Löschversuche nur, wenn Sie selbst dabei nicht in Gefahr geraten.

DE– 4 – – 5 – Lieferumfang Rauchwarnmelder RWM90 inkl. Batterie und Installationsmaterial. Diese Bedienungsanleitung Gerätebeschreibung siehe Grafik Kontrolleuchte (LED): Die Kontrollleuchte bendet sich unter dem Deckel und durchleuchtet diesen. Die Prüf-/Stoptaste wird durch einen Druck auf das untere Segment des Gehäusedeckels betätigt. Funktion und Leistungsmerkmale Rauchdetektion fotoelektrische Reexion Schalldruck mindestens 85 dB bei 3 Meter Abstand Optische Alarmanzeige LED blinkt alle 6 Minuten Temperaturbereich -10 °C bis +45°C Lufeuchtigkeit 10 % bis 90 % Spannungsversorgung 1x 3 V Lithiumbatterie Stromaufnahme maximal 25 mA Umgebungsbedingungen Nur für Innenräume zugelassen Überwachungsfläche 40 m

innerhalb eines Raumes Batterielebensdauer bis zu 5 Jahre Akustische Batteriewarnung ca. 30 Tage vor Entladung Höhe 36 mm Durchmesser 102 mm Angewandte Normen Anwendungsbereich EN 14604-2005 nach DIN 14676 GerätebeschreibungGerätebeschreibung 4 m 6 m 30-3550 cm50 cm

Batteriefach Schallaustritts- önung Meldersockel mit Montagebohrungen Prüf-/ Stoptaste LED Rauch- eintritts- önung DE– 6 – – 7 – Symbolerklärung Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet: Warnung

• Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den Rauchwarnmelder nicht erkannt! Dazu sind Melder mit speziellen Sensoren erforderlich! Personen mit beeinträchtigter Hörleistung können den Alarm nicht hören! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!

• Rauchwarnmelder helfen Leben retten. Bitte deshalb im Sinne der eigenen Sicherheit regelmäßig die Batterie und die Funktions- tüchtigkeit des Melders testen. Beim täglichen Umgang ist zu bedenken, dass der Rauchwarnmelder keinen Brand verhindern kann, sondern nur eine Signalisierung im Falle eines Brandes übernimmt. Bitte im Sinne der eigenen Sicherheit den Rauchwarn- melder spätestens alle 10 Jahre austauschen.

• Bei besonders hohen elektromagnetischen Strahlungen können Fehlfunktionen auftreten. Vermeiden Sie deshalb die Installation in der Nähe von Geräten, die elektromagnetische Strahlung aussenden oder starker Magnete. Symbol Signalwort Bemerkung Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit. Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung. Wichtig Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör. Hinweis Hinweis auf wichtige Informationen. Gerätebeschreibung Sicherheitshinweise Der Rauchwarnmelder arbeitet nach dem optischen Prinzip und besitzt eine Messkammer, in der eindringende Rauchpartikel gemessen werden. Wird die Alarmschwelle überschritten ertönt ein lautstarker, akustischer Alarm. Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei ist.

• Automatische Erkennung des Batteriezustands

• Batteriefachkontrolle (der Rauchwarnmelder kann nur mit eingesetzter Batterie montiert werden) Bestimmungsgemäße Verwendung Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß! Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

• Feuer- bzw. Rauchdetektion in privaten Haushalten Warnung Um dem Ausfall des Geräts vorzubeugen, folgende Punkte beachten:

• Das Gerät darf nicht abgedeckt werden!

• Das Gerät darf nicht überstrichen oder mit Tapeten abgedeckt werden!

• Sie dürfen das Gerät keinesfalls öffnen oder reparieren, da sonst eine einwandfreie Funktion nicht mehr gewährleistet ist. Bei Nichtbeachten erlischt die Garantie.

• Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, darf es nicht mehr benutzt werden.

• Wenn Sie das Gerät an Dritte weitergeben, müssen Sie diese Anleitung mitgeben. Vor der Inbetriebnahme Warnung

• Halten Sie Kinder von Verpackungsmaterialien fern – Erstickungsgefahr!

• Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen. Sicherheitshinweise DE– 8 – – 9 – Empfohlene Montageorte siehe Grafik

• Rauchwarnmelder unmittelbar an der Decke in der Raummitte platzieren.

• Bevorzugte Räume sind Wohnräume, Schlafräume und Kinderzimmer.

• Sind mehrere Schlafzimmer vorhanden, weitere Rauchwarnmelder in jedem Schlafraum anbringen.

• Um Flure zu überwachen, sollten auch dort Rauchwarnmelder montiert werden, denn besonders in Treppenaufgängen können leicht Brände entfacht werden (Schornsteineffekt). Bei langen Fluren sind ggf. mehrere Melder erforderlich.

• Der Abstand zwischen den Meldern sollte nicht größer als 8 m sein.

• Bei der Deckenmontage ist darauf zu achten, dass die Melder mindestens 15 cm von der Seitenwand und mind. 60 cm von jeder Ecke entfernt sind. Warnung Um eine Fehlfunktion des Rauchwarnmelders auszuschließen, müs- sen diese Montageorte vermieden werden:

• Stellen, an denen größere Temperaturschwankungen als der Betriebstemperaturbereich (-10°C bis +45°C) zu erwarten sind.

• Stellen, an denen Zugluft den Rauch vom Melder fernhalten kann, z. B. neben Fenstern, Türen oder Lüftungsschächten.

• Stellen, an denen durch Dämpfe, erhöhte Luftfeuchtigkeit oder Abgase Fehlalarme ausgelöst werden können, z. B. in Küchen, Badezimmern oder Garagen.

• Stellen, an denen durch hohe Staub- und Schmutzbelastung die Funktion des Melders beeinträchtigt werden kann.

• Am höchsten Punkt von Räumen mit Giebeln. Der Abstand zum höchsten Punkt (Giebelspitze) sollte mindestens 30 cm betragen. Sicherheitshinweise Installieren und Anbringen siehe Grafik Warnung

• Stellen Sie beim Markieren der Bohrlöcher sicher, dass sich keine elektrischen Leitungen/Kabel, Rohrleitungen oder andere wichtige Installationskomponenten hinter der Montagestelle befinden!

• Lassen Sie sich im Zweifelsfall beraten bevor Sie mit dem Bohren beginnen!

• Falls Sie den Rauchwarnmelder in einem Fahrzeug (z. B. Wohn- anhänger, Caravan) montieren wollen, nehmen Sie unbedingt Kontakt mit dem Fahrzeughersteller oder dessen Händler vor Ort auf. Er kann Sie über geeignete Montageorte informieren!

1. Rauchwarnmelder durch Drehen gegen den Uhrzeigersinn vom Gehäuse-

sockel lösen. Bohrlöcher durch den Gehäusesockel markieren.

2. Die erforderlichen Bohrungen und Dübel anbringen und Meldersockel fest-

3. Entfernen Sie die Transportsicherung (Entladungsschutz) am Minuspol der

Batterie des Melders (siehe Grafik ) und befestigen Sie den Rauchwarn- melder durch Drehen im Uhrzeigersinn am Meldersockel. Der Melder ist mit einer Sicherheitsvorrichtung ausgestattet, die ein Anbringen des Melders ohne Batterie verhindert.

4. Wenn der Rauchwarnmelder nicht auf dem Gehäusesockel befestigt werden

kann: Prüfen, ob die Batterie ordnungsgemäß eingelegt und angeschlossen ist. Inbetriebnahme und Funktionskontrolle (Test)

• Der Rauchwarnmelder ist betriebsbereit, sobald die Batterie eingelegt ist.

• Unter dem Gehäusedeckel befindet sich eine Kontrollleuchte, die ca. alle 6 Minuten aufblitzt und anzeigt, dass die Batterie richtig eingesetzt ist und genügend Strom liefert, um einen Alarm auszulösen.

• Kontrollieren Sie die Funktion des Melders regelmäßig: Drücken Sie (ca. 5 Sekunden) auf das untere Segment des Gehäusedeckels. Wenn das Signal ertönt, arbeitet das Gerät ordnungsgemäß und kann befestigt werden. Installieren In Betrieb nehmen DE– 10 – – 11 –

• Durch den Test der Geräteelektronik wird automatisch die Stummschaltung für 9 Minuten aktiviert, die LED blinkt in diesem Zeitraum alle 10 Sekunden. Nach Ablauf der 9 Minuten schaltet sich der Melder automatisch in den Normalzustand zurück, die LED blinkt dann wieder ca. alle 6 Minuten.

• Alternativ kann zum Testen der Rauchwarnmelder das im ABUS-Programm enthaltene Testspray RM verwendet werden. Dringt das Testspray RM in die Detektionskammer ein, ertönt der Alarmton und die Funktionalität des Rauchwarnmelders wird getestet. Achtung: Lauter Alarmton, Gehörschutz verwenden! Austauschen der Batterie

• Sollte die Batterie schwach sein, sendet der Rauchwarnmelder einmal pro 43 Sekunden einen Piepton (für ca. 30 Tage), der daran erinnert, die Batterie auszutauschen.

• Bei Ertönen dieses Signals muss die Batterie gewechselt werden.

• Lösen Sie dazu den Melder durch Drehen gegen den Uhrzeigersinn vom Meldersockel, entfernen Sie die alte Batterie und legen eine neue Batterie polungsrichtig in den Melder ein (siehe Grafik 1).

• Dennoch bleibt der Rauchwarnmelder in dieser Zeit voll funktionsfähig.

• Nach jedem Batteriewechsel muss der Rauchwarnmelder überprüft werden.

• Führen Sie dazu eine Funktionskontrolle wie oben beschrieben durch. Hinweis Um eine lange Lebensdauer und einen sicheren Betrieb zu gewähr- leisten, empfehlen wir den Einsatz hochwertiger Markenbatterien. Alarmierung bzw. Täuschungsalarm Wird die Alarmschwelle überschritten, ertönt ein lautstarker Alarm. Der Alarm bleibt ausgelöst, solange sich Rauch in der Detektionskammer befindet. Der Alarm wird erst wieder ausgeschaltet sobald die Detektions- kammer rauchfrei ist. In Betrieb nehmen Was tun bei einem Täuschungsalarm? Täuschungsalarme können ausgelöst werden z.B. durch sehr hohe Luftfeuch- tigkeit, kleinste Insekten, Rauchbildung beim Kochen oder hohe Staub- entwicklung. Wird ein Alarm ausgelöst, bringen Sie sich bitte zuerst in Sicher- heit. Wenn Sie sicher sind, dass es sich um einen Täuschungsalarm handelt, können Sie den Melder durch Betätigen der Prüf-/Stoptaste für ca. 9 Minuten stumm schalten. Der Rauchwarnmelder setzt sich auch von selbst zurück, sobald sich die Rauchpartikel aus der Rauchkammer im Inneren des Melders verzogen haben oder die Prüf-/Stoptaste erneut betätigt wird. Stummschaltung Der Alarmton lässt sich durch Betätigen der Prüf-/Stoptaste vorübergehend für ca. 9 Minuten deaktivieren. Ist die Stummschaltefunktion aktiv, blinkt die rote LED ca. alle 10 Sekunden. Wird nach Ablauf der 9-minütigen Stummschal- tung immer noch Brandrauch in der Rauchmesskammer detektiert, ertönt der akustische Alarm erneut. Betätigen Sie die Alarmstummschaltung nur, wenn Sie absolut sicher eine Brandursache ausschließen können! Wartung und Prüfung Ein Rauchwarnmelder muss grundsätzlich mindestens einmal jährlich entspre- chend der DIN 14676 auf Funktion überprüft werden. Eine Funktionsprüfung kann bei diesem Rauchwarnmelder durch längeres Betätigung der Prüf-/Stop- taste ausgelöst werden (5 in Grafik 1). Die LED blinkt dann schnell auf und es erfolgt ein Bestätigungston. Reinigen

• Verstaubte Melder müssen gereinigt werden. Staubablagerungen in den Luftschlitzen des Melders können abgesaugt oder ausgeblasen werden. Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.

• Saugen Sie beim Batteriewechsel die Messkammer im Rauchwarnmelder vorsichtig aus, um eingedrungenen Schmutz/Staub zu entfernen.

• Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden. Wartung und PrüfungAlarm Alarm DE– 12 – – 13 – Wichtig

• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!

• Gerät nicht in der Spülmaschine reinigen!

• Benutzen Sie keine scharfen, spitzen, scheuernden, ätzenden Reinigungsmittel oder harte Bürsten!

• Keine Chemikalien verwenden!

• Reinigen Sie es nicht mit leicht entzündbaren Flüssigkeiten!

• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit. Batteriehinweise Dieses Produkt enthält eine 3 V Lithium Batterie. Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaen Gesundheitsschäden führen. Suchen Sie in einem solchen Fall sofort einen Arzt auf! Batterien müssen in der richtigen Polarität (+ und -) eingelegt werden. Leere Batterien müssen umgehend entnommen oder ersetzt werden. Die Anschlussklemmen dürfen nicht kurzgeschlossen werden. Verätzungsgefahr bei Kontakt mit ausgelau- fenen oder beschädigten Batterien! Benutzen Sie in diesem Fall geeignete Schutzhandschuhe und reinigen Sie das Batteriefach mit einem trockenen Tuch. Batterien dürfen nicht zerlegt, angestochen, beschädigt, kurzgeschlos- sen, erhitzt, aufgeladen oder ins oene Feuer geworfen werden (Explosions- gefahr!). Lagern und benutzen Sie das Produkt nicht in Bereichen, in denen die Temperatur -10°C unterschreiten oder +45°C überschreiten kann. Setzen Sie das Produkt nicht für längere Zeit direkter Sonneneinstrahlung aus! Gewährleistung ABUS Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach gel- tenden Vorschrien geprü. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Pro- dukt nach Ermessen von ABUS repariert oder ersetzt. Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungslaufzeit. Batteriehinweise Weitergehende Ansprüche sind ausdrücklich ausgeschlossen. ABUS haet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. Transport, Gewalteinwirkung), unsachgemäße Bedienung, normalen Verschleiß und Nichtbeachtung dieser Anleitung entstanden sind. Bei Geltend- machung eines Gewährleistungsanspruchs ist dem zu beanstandenden Produkt der originale Kaueleg mit Kaufdatum und eine kurze schriliche Fehlerbeschreibung beizufügen. Entsorgung Dieses Produkt enthält wertvolle Rohstoe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Elektrogeräte, Akkus und Batterien dürfen nicht über den Hausmüll entsorgt werden. Die Entsorgung muss gemäß Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) bzw. gemäß Richtlinie 2006/66/EG über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren erfolgen. Batte- rien müssen vor der Entsorgung aus den Elektrogeräten entfernt und separat der Entsorgung zugeführt werden. Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien und Kunststoteile in die Wertsto-Sammlung. Bitte wenden Sie sich bei Rückfragen an die für die Ent- sorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtver- waltung, den örtlichen Entsorgungsunternehmen oder bei Ihrem Fachhändler. Leistungserklärung 2019RWM90 Dieser Rauchwarnmelder ist nach Verordnung EU 305/2011 als Bauprodukt geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhän- gige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht. Die Leistungserklärung finden Sie unter www.abus.com/Service/Leistungserklaerungen. LeistungserklärungGewährleistung Entsorgung DE– 14 – Konformitätserklärung Hiermit erklärt ABUS August Bremicker Söhne KG, dass das Gerät RWM90 den Richtlinien 2014/30/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter: info@abus.de angefordert werden. Technische Änderungen vorbehalten. Für Druckfehler und Irrtümer keine Haung. Konformitätserklärung RWM90 Smoke alarm device User manual Smoke alarm device
