MANUALE UTENTE LPPC Reflecta

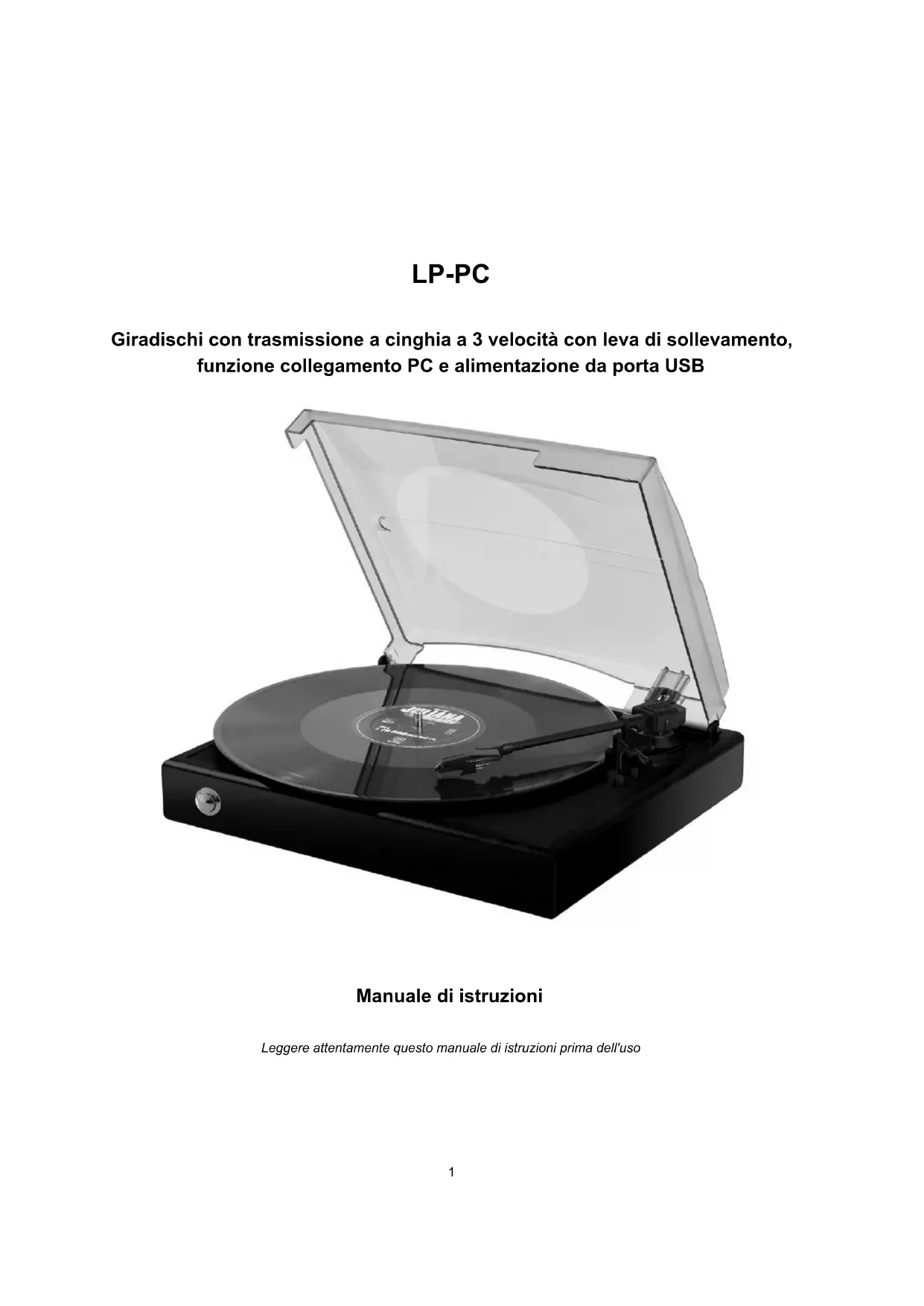

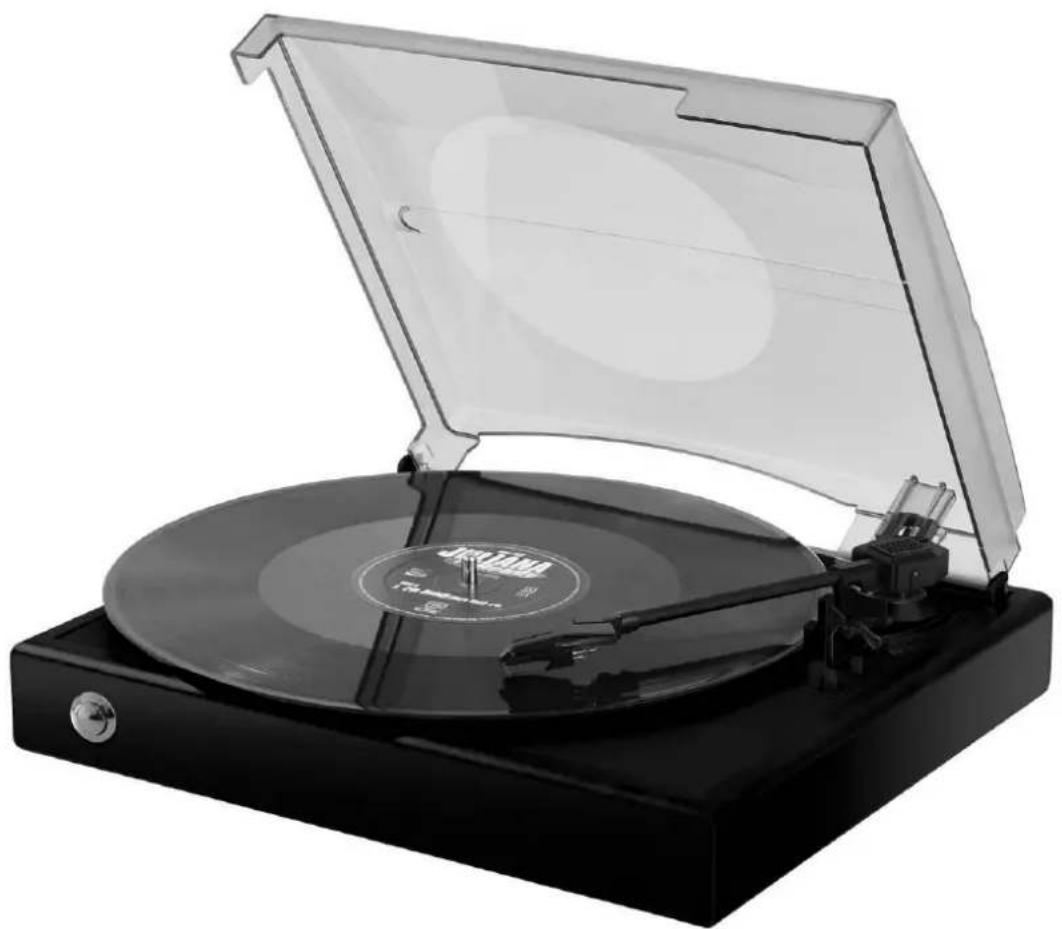

LP-PC Giradischi con trasmissione a cinghia a 3 velocità con leva di sollevamento, funzione collegamento PC e alimentazione da porta USB

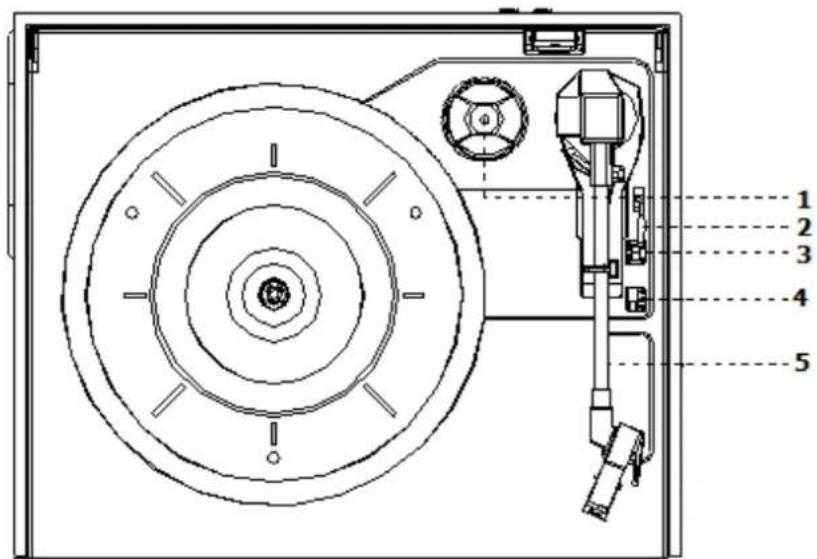

Manuale di istruzioni Leggere attentamente questo manuale di istruzioni prima dell'uso2 Caratteristiche del prodotto - 33/45/78 rpm selezionabile - Arresto automatico/manuale - Sistema con trasmissione a cinghia - Adattatore 45 rpm incluso - Controllo leva di sollevamento - Linea uscita RCA - Arresto automatico e manuale - Alimentazione da porta USB - Cavo USB e software Audacity CD incluso - Funzione collegamento PC per registrare una sorgente audio dal giradischi al computer Posizione dei comandi

2) Leva di sollevamento (per riproduzione/pausa registrazione)

3) Interruttore On/Off arresto automatico

4) Selettore velocità 33/45/78 rpm

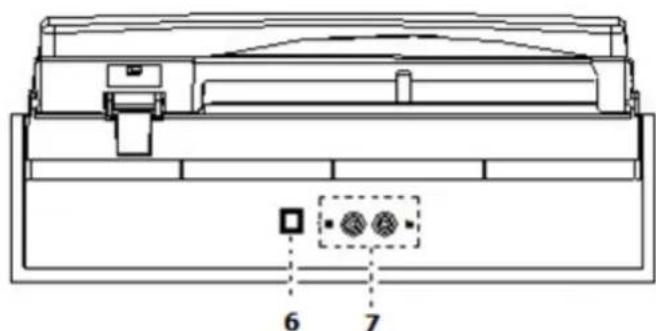

7) Spinotto linea uscita RCA3

Attenzione: L'uso dei componenti di controllo o regolazione, o esecuzione di procedure diverse da quelle specificate in questa documentazione possono comportare una esposizione dannosa alle radiazioni. L'unità deve essere regolata o riparata soltanto da personale addetto all’assistenza qualificato.

Precauzioni per l'uso Installazione Togliere tutte le parti dalla confezione e rimuovere il materiale protettivo. Non coprire le ventole e controllare che vi sia uno spazio di alcuni cm intorno all’apparecchio per un buona ventilazione.

Collegamento Collegare il cavo USB alla porta USB (6) dell'unità e il computer, quindi l'unità sarà alimentata dalla porta USB.

Fono & Codifica Nota: - Rimuovere la protezione della puntina. - Controllare che il braccio sia stato tolto dalla posizione di riposo prima di far funzionare l’apparecchio e fissarlo nuovamente in posizione dopo l’uso.

1. Collocare il registratore sulla piastra (usare l'adattatore da 45 rpm, se necessario).

2. Premere la leva di sollevamento (2) per alzare il braccio del tono dalla base del braccio e

spostarlo lentamente nel punto di registrazione. La piastra inizia a ruotare.

3. Quindi abbassare la leva di sollevamento (2) per abbassare il braccio del tono e farlo toccare

con attenzione il disco. La riproduzione fono inizia.

4. Premere la leva di sollevamento (2) per alzare il braccio del tono dalla base del braccio, la

piastra continua a ruotare ma la riproduzione fono è interrotta. Per continuare la riproduzione, l'utente deve abbassare la leva di sollevamento (2).

5. Alla fine della registrazione, la piastra smette automaticamente di ruotare. Premere la leva di sollevamento (2) per

alzare il braccio del tono e spostarlo sulla base del braccio, e quindi abbassare lentamente la leva (2).

6. Per fermarsi manualmente, sollevare il braccio del tono dal disco e riportarlo sulla base del braccio.

Nota: Poiché in alcuni tipi di registrazioni l’area di arresto automatico era al di fuori delle impostazioni dell’apparecchio, la riproduzione si arresta prima che sia terminato l’ultimo brano. In questo caso, portare il selettore arresto automatico (3) in posizione “OFF”, cosicché giunga alla fine del brano senza fermarsi automaticamente (spegnere l’unità con il pulsante dell’alimentazione oppure riportare il selettore di arresto automatico (3) in posizione “ON” per interrompere la rotazione della piastra). Quindi riportare il braccio del tono sulla base del braccio. Presa linea uscita - Questo sistema può essere collegato a dispositivi esterni (ad es. amplificatori e altoparlanti) mediante lo spinotto della linea di uscita RCA (7) sul cabinet posteriore per la riproduzione della musica. Digitalizzazione

1. Il sistema può convertire la sorgente audio dal giradischi al computer collegando la porta USB al pannello

posteriore del computer.

2. Collegare il prodotto a un computer con un cavo USB.

3. Inserire il CD del software e seguire le istruzioni sullo schermo. Il CD include Audacity 2.0, che può essere

supportato da Windows 2000/XP/Vista 7 (versione Windows) e Mac OS x 10.4 o successivo (versione Mac).

4. È possibile trovare ulteriori informazioni sul software nel menu Guida e nelle istruzioni operative del software.

Esse sono disponibili al link seguente: Http://audacity.sourceforge.net/help/documentation Cartuccia Gruppo puntina1
