LPPC - Platine_disque Reflecta - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle à entraînement par courroie
Vitesses	33, 45 et 78 tours/minute
Arrêt automatique	Oui, avec commutateur ON/OFF
Entraînement	Par courroie
Adaptateur 45 tours	Inclus
Levier de repérage	Oui, pour contrôle de lecture/pause
Sortie audio	RCA (prise haut niveau)
Alimentation	USB (5V)
Connectivité PC	USB pour conversion numérique
Logiciel inclus	Audacity 2.0 sur CD
Compatibilité PC	Windows 2000/XP/Vista/7 et Mac OS X 10.4+
Fonctions	Lecture, numérisation vers PC
Sécurité	Utilisation de commandes non spécifiées peut exposer à des radiations ; réparation par personnel qualifié
Entretien	Nettoyer avec un chiffon doux, éviter l'humidité
Accessoires inclus	Câble USB, CD logiciel, adaptateur 45 tours
Fabricant	Reflecta
Modèle	LPPC
Catégorie	Platine disque

FOIRE AUX QUESTIONS - LPPC Reflecta

Comment régler la vitesse de rotation ?

Utilisez le sélecteur de vitesse (4) situé à l'arrière du bras de lecture pour choisir entre 33, 45 ou 78 tours/minute.

Comment connecter la platine à un ordinateur ?

Branchez le câble USB fourni au port USB (6) de la platine et à un port USB de l'ordinateur. Insérez le CD du logiciel Audacity et suivez les instructions à l'écran pour numériser vos vinyles.

Que faire si l'arrêt automatique ne fonctionne pas ?

Si l'arrêt automatique se déclenche trop tôt, mettez le commutateur d'arrêt automatique (3) sur 'OFF' pour désactiver la fonction. La lecture continuera jusqu'à la fin du disque. Pour arrêter, soulevez le bras et remettez-le sur son support, puis positionnez le commutateur sur 'ON'.

Comment utiliser l'adaptateur 45 tours ?

Placez l'adaptateur 45 tours sur l'axe central de la platine avant de poser un disque 45 tours. Cela permet au disque de s'adapter correctement sur l'axe.

La platine ne s'allume pas, que faire ?

Assurez-vous que le câble USB est correctement branché à la platine et à une source d'alimentation (ordinateur ou adaptateur secteur USB). Si le problème persiste, vérifiez le câble et le port USB.

Comment nettoyer la platine ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les produits chimiques. Pour la pointe de lecture, utilisez une brosse douce spéciale pour stylus. Ne touchez pas la pointe avec les doigts.

Puis-je connecter la platine à un amplificateur ?

Oui, la platine dispose d'une sortie RCA (7) pour se connecter à un amplificateur ou à des enceintes amplifiées. Utilisez un câble RCA vers RCA.

Le son est faible ou distordu, que vérifier ?

Vérifiez que la pointe de lecture n'est pas endommagée et qu'elle est propre. Assurez-vous que le disque est propre. Vérifiez également les connexions RCA et USB.

Comment changer la courroie ?

La courroie doit être remplacée par un personnel qualifié. Contactez le service après-vente Reflecta pour obtenir des instructions ou une réparation.

La lecture s'arrête avant la fin du disque, pourquoi ?

Certains disques ont une zone d'arrêt automatique en dehors du réglage de la platine. Mettez le commutateur d'arrêt automatique (3) sur 'OFF' pour désactiver la fonction et terminer le disque manuellement.

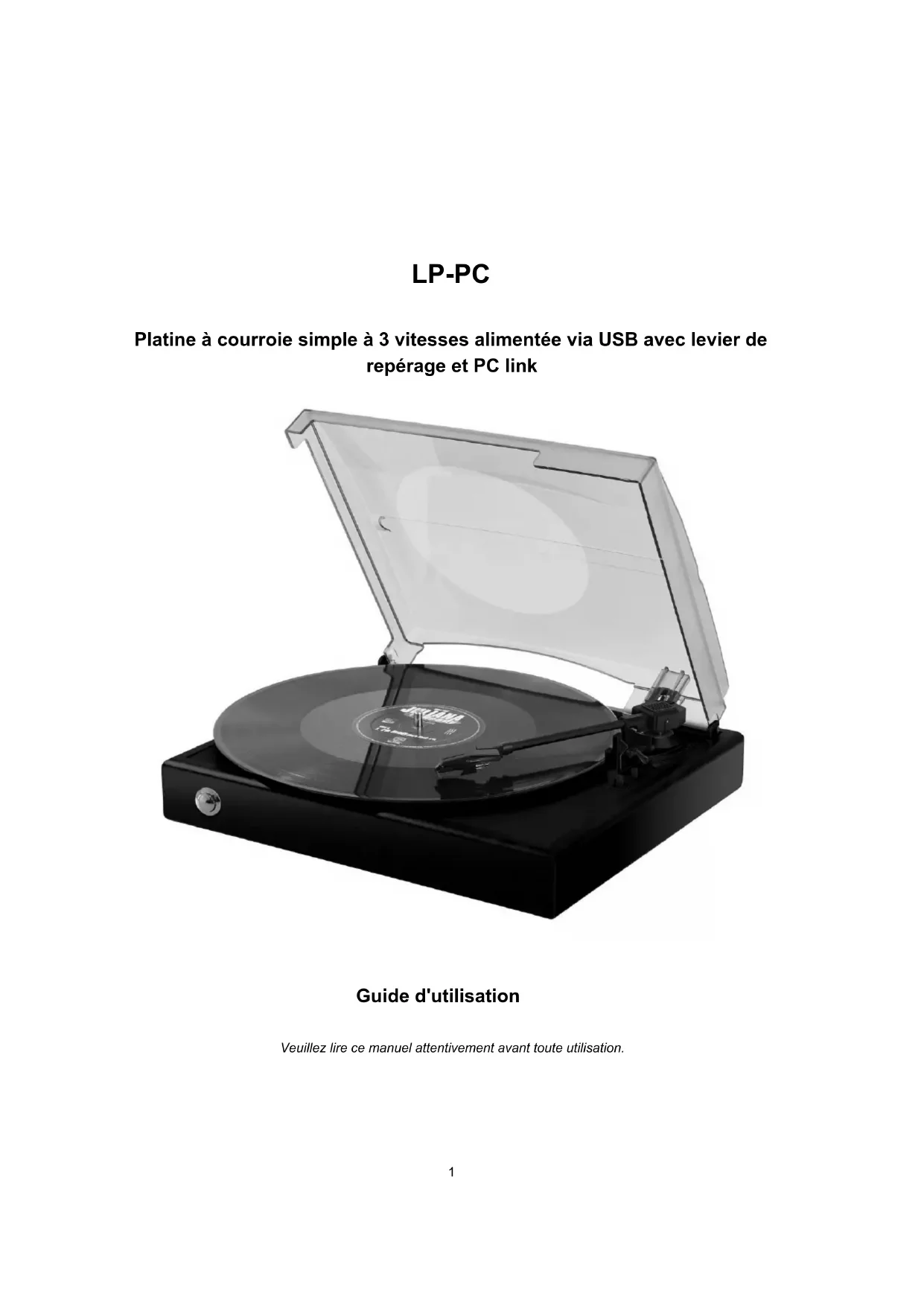

MODE D'EMPLOI LPPC Reflecta

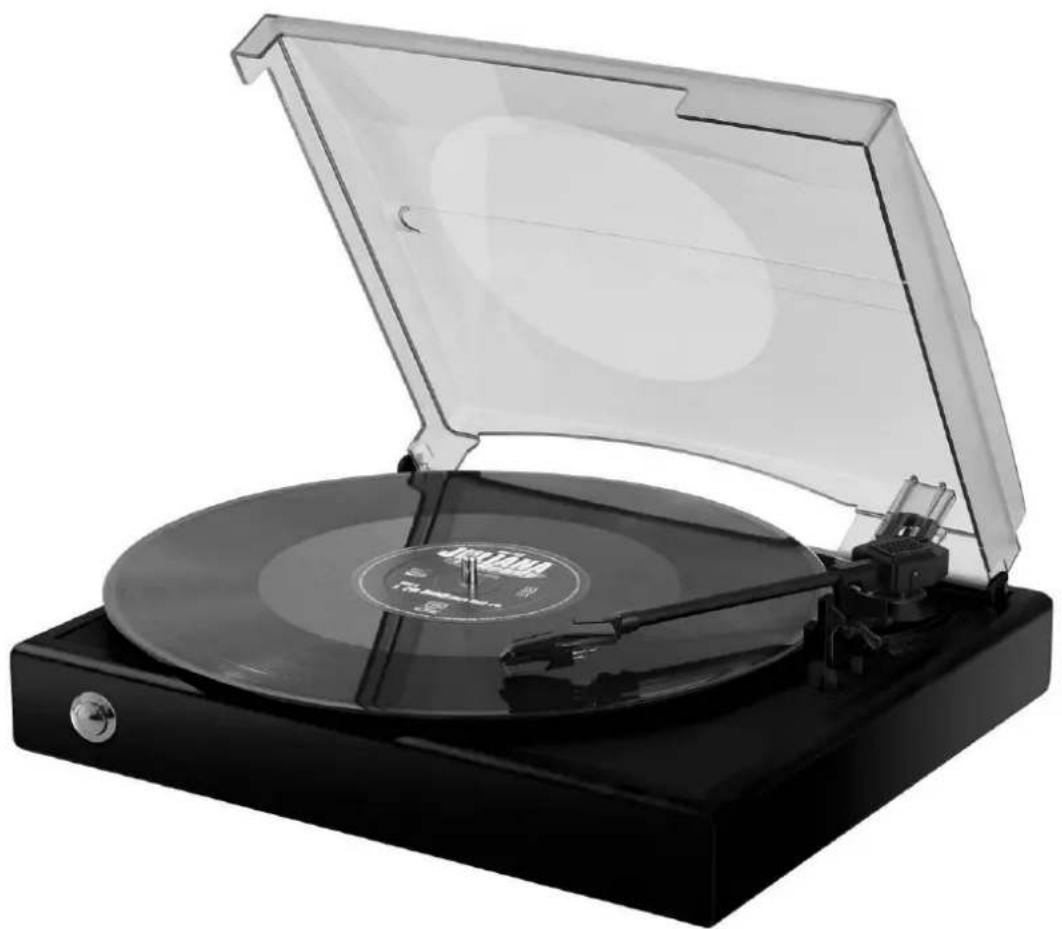

Platine à courroie simple à 3 vitesses alimentée via USB avec levier de repérage et PC link

Guide d'utilisation

Veuillez dire ce manuel attentivement avant toute utilisation.

\section*{Caracteristiques du produit}

• 3 vitesses : 33/45/78 tours/minute
• Arret automatique/manuel
• Système à entrainement par courroie
• Adaptateur 45 tours/minute inclus
• Contrôle du levier de repérage
  Sortie RCA
• Arret automatique et manuel
• Alimenté par USB
• Câble USB et logiciel Audacity sur CD inclus
• PC link pour enregistrer de l'audio à partir de la platine sur un ordinateur

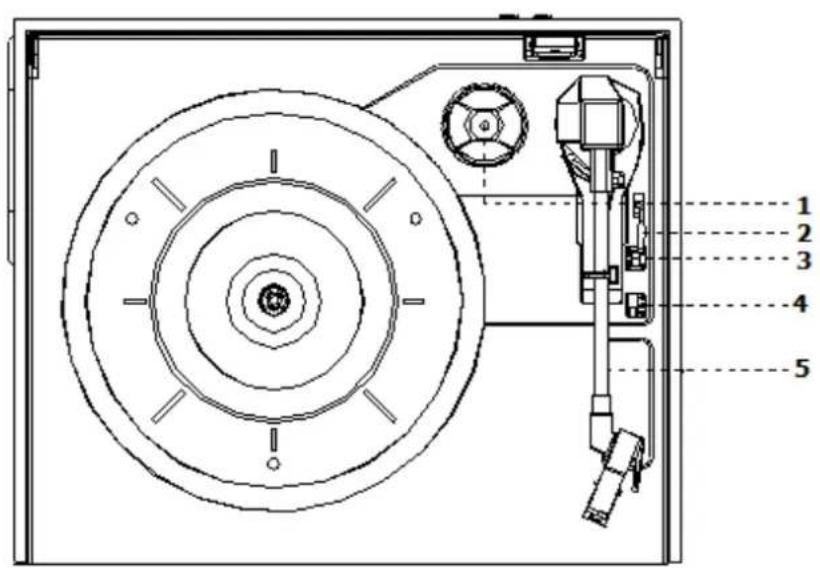

Emplacement des touches de commande

1) Adaptateur 45 tours/minute
2) Levier de repérage (pour lecture/pause de disque)
3) Commutateur activer/désactiver l'arrêt automatique
4) Sélecteur de vitesse 33/45/78 tours/minute
5) Bras de lecture

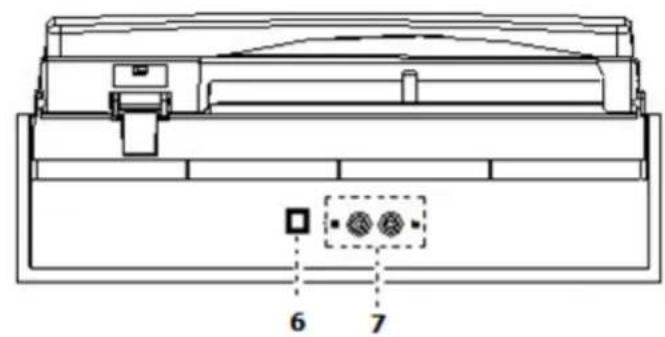

6) Port USB
7) Prise de Sortie RCA

Attention :

L'utilisation de commandes, réglages ou procédures autres que ceux spécifiés dans ce manuel peut entraîner une exposition dangereuse aux radiations.

Cet apparéil ne doit être régèle et réparé que par un personnel qualifié.

Précautions d'utilisation

Installation

• Deballez tous les composants et enlevez les matériaux de protection.
• Ne couvrez pas les orifices de ventilation et voirlez à laisser un espace de quelques centimètres autour de l'appareil pour la ventilation.

Connexions

Branchez le cable USB au port USB (6) de l'appareil et d'un ordinateur pour l'alimenter via USB.

Phono et encodage

Remarque :

• Retirez le capuchon pour pointe de lecture.
  Assurez-vous que le bras de lecture soit libéré du son support avant l'utilisation, et une fois terminé, le fixer à nouveau sur son support.

1. Placez le disque sur la platine (utilisez l'adaptateur 45 tours si nécessaire).
2. Soulevez le levier de repertege (2) vers le haut pour soulever le bras de lecture de son support, puis le déplacer lentement vers le disque. La platine commence à tourner.
3. Abaissez le levier de reperteage (2) pour faire descendre le bras de lecture doucement sur le disque. La lecture peut demarrer.
4. Soulevez le levier de reperteage (2) pour que le bras de lecture se libere de son support ; la platine tourne always mais la lecture s'arrête. Pour reprendre la lecture, il faut abaiser le levier de reperteage (2).
5. A la fin du disque, la platine s'arrête automatiquement de tourner. Soulevez le levier de repérage (2) pour soulever le bras de lecture et le déposer sur son support.
6. Pour arrêter la lecture manuellement, soulevez le bras et le replacer sur son support.

Remarque: La zone d'arrêt automatique de certains types de disques se trouve en dehors du réglage de l'appareil, ainsi la lecture s'arrête avant les dernières pistes. Dans ce cas, positionnez le commutateur d'arrêt automatique (3) sur « OFF » pour que la lecture continue jusqu'à la fin du disque, mais sans s'arrêter automatiquement (éteignez l'appareil en débranchant le cable USB ou l'adaptateur d'alimentation ou positionnez le commutateur d'arrêt automatique (3) sur « ON » pour arreter la rotation de la platine). Puis remettez le bras de lecture sur son support.

Prise de sortie haut niveau

• Ce système peut être connecté à des apparciels externes (ex. amplificateurs et haut-parleurs) via la prise de sortie haut niveau RCA (7) située à l'arrête

Conversion numérique

1. Le système peut convertir la source audio de la platine vers un ordinateur via le port USB du panneau arrêté.
2. Connectez l'appareil à un ordinateur via un cable USB.
3. Insérez le CD du logiciel et suive les instructions à l'écran. Le CD contient le logiciel Audacity 2.0, pris en charge par Windows 2000/XP/Vista 7 (version Windows) et Mac OS X 10.4 ou version ultérieure (version Mac).
4. Plus d'informations sur le logiciel se trouvent dans le menu d'aide et dans le guide d'utilisation du logiciel. Elles sont disponibles à l'adresse suivante:

Http://audacity.sourceforge.net/help/documentation

LP-PC
