Produkttyp	Plattenspieler mit Riemenantrieb
Geschwindigkeiten	33, 45 und 78 U/min
Automatischer Stopp	Ja, mit Ein/Aus-Schalter
Antrieb	Riemenantrieb
45-U/min-Adapter	Inklusive
Suchhebel	Ja, für Wiedergabe/Pause-Steuerung
Audioausgang	RCA (Hochpegelanschluss)
Stromversorgung	USB (5V)
PC-Konnektivität	USB für digitale Konvertierung
Enthaltene Software	Audacity 2.0 auf CD
PC-Kompatibilität	Windows 2000/XP/Vista/7 und Mac OS X 10.4+
Funktionen	Wiedergabe, Digitalisierung auf PC
Sicherheit	Verwendung nicht spezifizierter Bedienelemente kann zu Strahlung führen; Reparatur durch qualifiziertes Personal
Wartung	Mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden
Enthaltenes Zubehör	USB-Kabel, Software-CD, 45-U/min-Adapter
Hersteller	Reflecta
Modell	LPPC
Kategorie	Plattenspieler

Häufig gestellte Fragen - LPPC Reflecta

Wie stelle ich die Drehgeschwindigkeit ein?

Verwenden Sie den Geschwindigkeitswähler (4) auf der Rückseite des Tonarms, um zwischen 33, 45 oder 78 U/min zu wählen.

Wie verbinde ich den Plattenspieler mit einem Computer?

Schließen Sie das mitgelieferte USB-Kabel an den USB-Anschluss (6) des Plattenspielers und an einen USB-Anschluss des Computers an. Legen Sie die CD mit der Audacity-Software ein und befolgen Sie die Bildschirmanweisungen, um Ihre Schallplatten zu digitalisieren.

Was tun, wenn der automatische Stopp nicht funktioniert?

Wenn der automatische Stopp zu früh auslöst, stellen Sie den Schalter für automatischen Stopp (3) auf 'OFF', um die Funktion zu deaktivieren. Die Wiedergabe läuft bis zum Ende der Platte. Zum Anhalten heben Sie den Tonarm an und setzen ihn zurück auf die Stütze, dann stellen Sie den Schalter auf 'ON'.

Wie verwende ich den 45-U/min-Adapter?

Setzen Sie den 45-U/min-Adapter auf die Mittelachse des Plattenspielers, bevor Sie eine 45-U/min-Schallplatte auflegen. Dadurch wird die Platte richtig auf der Achse positioniert.

Der Plattenspieler schaltet sich nicht ein, was tun?

Stellen Sie sicher, dass das USB-Kabel richtig am Plattenspieler und an einer Stromquelle (Computer oder USB-Netzteil) angeschlossen ist. Wenn das Problem weiterhin besteht, überprüfen Sie das Kabel und den USB-Anschluss.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite zu reinigen. Vermeiden Sie chemische Reinigungsmittel. Für die Abtastnadel verwenden Sie eine spezielle weiche Stylusbürste. Berühren Sie die Nadel nicht mit den Fingern.

Kann ich den Plattenspieler an einen Verstärker anschließen?

Ja, der Plattenspieler verfügt über einen RCA-Ausgang (7) zum Anschluss an einen Verstärker oder an aktive Lautsprecher. Verwenden Sie ein RCA-auf-RCA-Kabel.

Der Ton ist leise oder verzerrt, was überprüfen?

Überprüfen Sie, ob die Abtastnadel nicht beschädigt und sauber ist. Stellen Sie sicher, dass die Schallplatte sauber ist. Überprüfen Sie auch die RCA- und USB-Verbindungen.

Wie wechsle ich den Riemen?

Der Riemen muss von qualifiziertem Personal ausgetauscht werden. Wenden Sie sich an den Reflecta-Kundendienst, um Anweisungen oder eine Reparatur zu erhalten.

Die Wiedergabe stoppt vor Ende der Schallplatte, warum?

Manche Schallplatten haben eine automatische Stoppzone außerhalb der Einstellung des Plattenspielers. Stellen Sie den Schalter für automatischen Stopp (3) auf 'OFF', um die Funktion zu deaktivieren und die Platte manuell zu beenden.

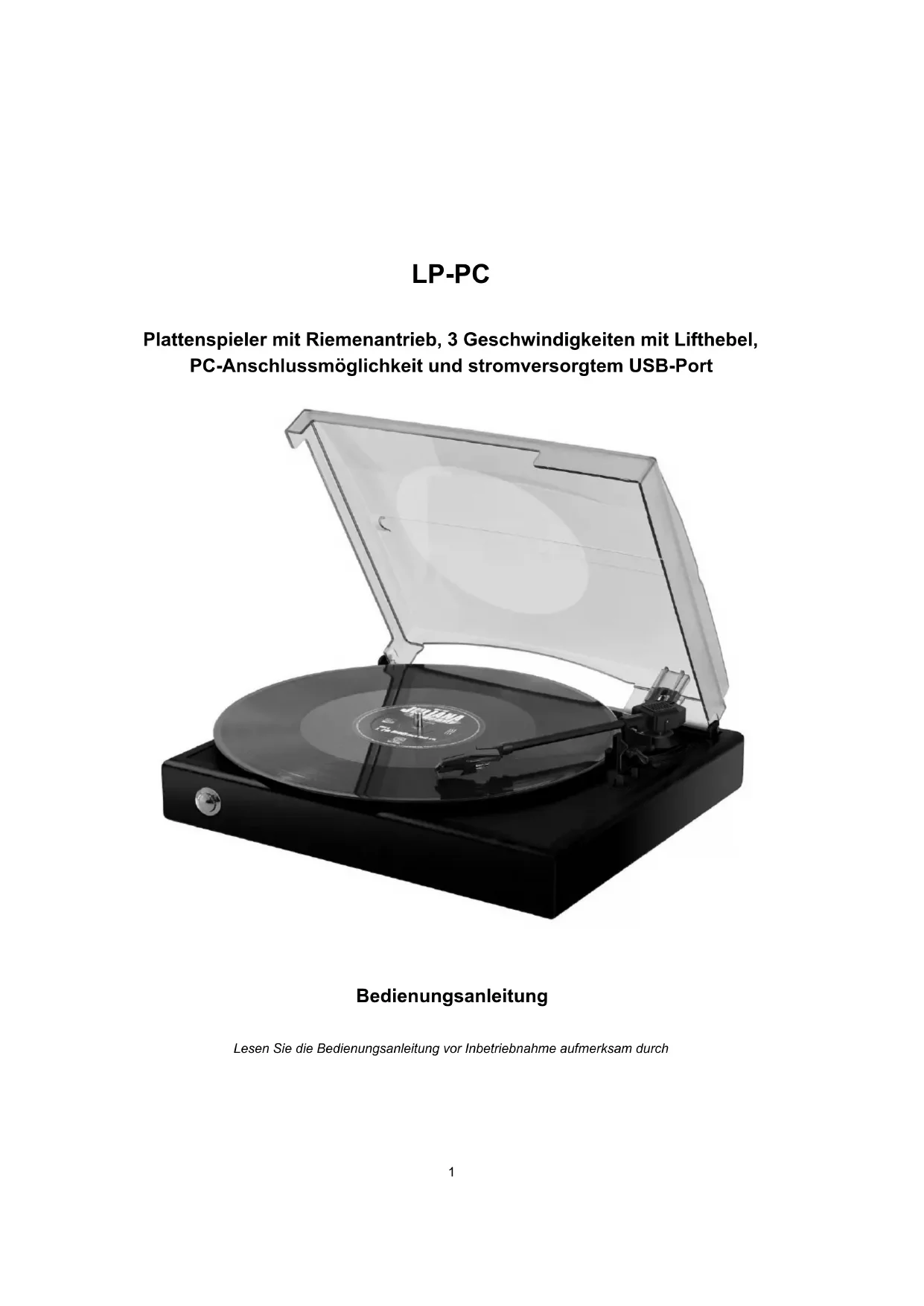

BEDIENUNGSANLEITUNG LPPC Reflecta

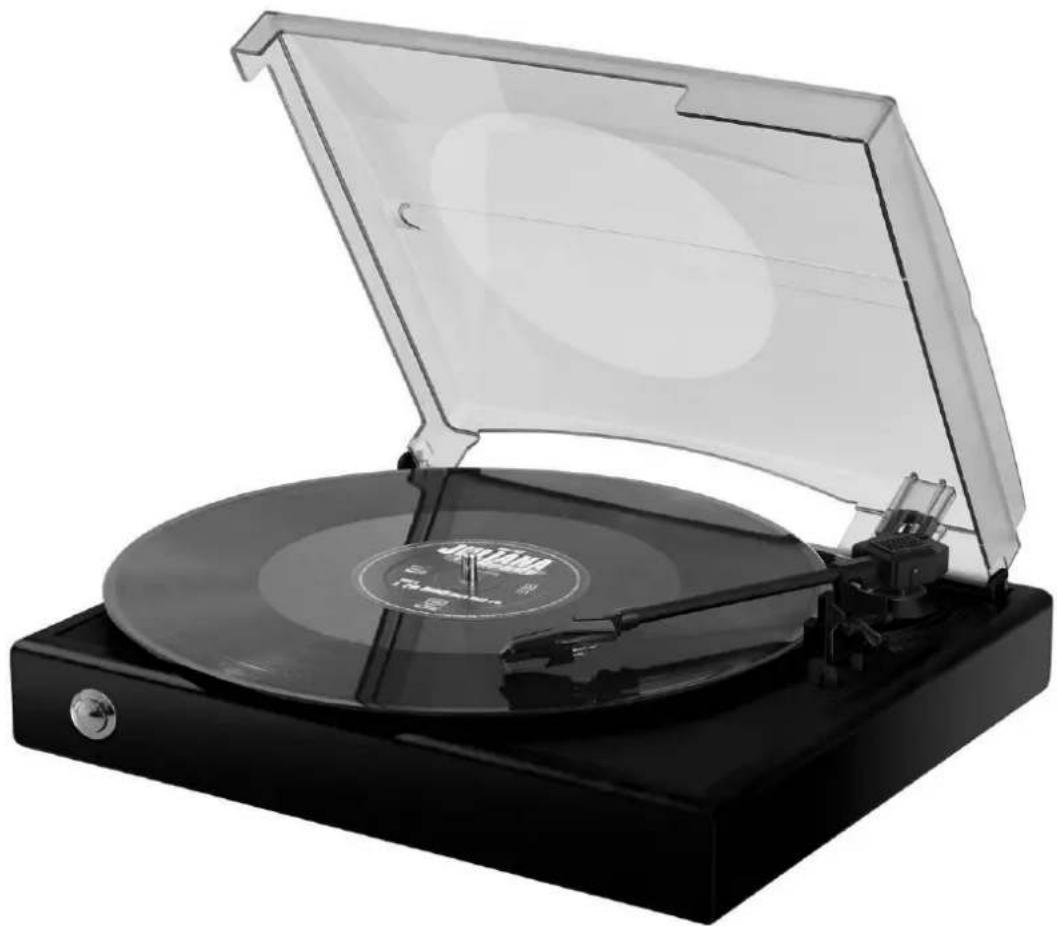

Plattenspieler mit Riemenantrieb, 3 Geschwindigkeiten mit Lifthebel, PC-Anschlussmöglichkeit und stromversorgtem USB-Port

Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme aufmerksam durch

Schlüsselmerkmale

• 33/45/78 U/min umschaltbar
• Automatischer/manueller Stopp
• Riemenantrieb
• 45 U/min Adapter besteht zum Lieferumfang
• Lifthebel
• RCA-Ausgang (Line)
• Automatischer und manueller Stopp
• Stromversorgter USB-Port
• USB-Kabel und Audacity Software-CD gehoren zum Lieferumfang
• PC-Anschlussmöglichkeit zur Aufnahme vom Plattenspieler auf Computer

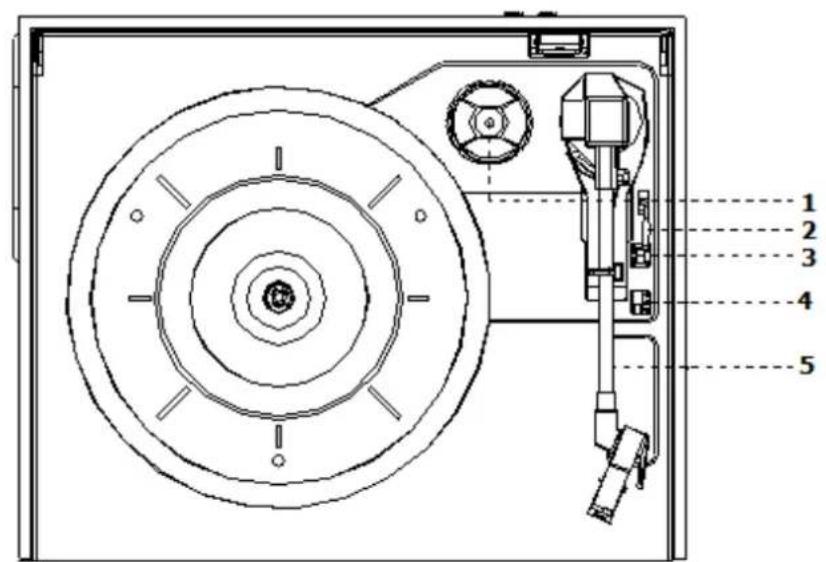

Bedienelemente und Funktionen

1) 45 U/min Adapter
2) Lifthebel (fur Wiedergabe/Pause)
3) Auto-Stopp Ein/Aus
4) 33/45/78 U/min Umschalter
5) Tonarm
6) USB-Port
7) RCA-Ausgang (Line)

Vorsicht:

Die Verwendung der Bedienelemente, Einstellungen oder Leistungen abweichend von den Beschreibungen in dieser Bedienungsanleitung kann Sie gefährlicher Strahlung aussetzen.

Das Gerätarf nur vom autorisierten Kundendienst eingestellt oder repariert werden.

Sicherheitshinweise

Installation

• Packen Sie alle Komponenten aus und entfern den Sie Transportsperren und Schutzmaterialien.
• Decken Sie Lüftungsöffnungen nicht ab und achtenden Sie auf Freiraum rings um das Gerät für ausreichende Belüfung.

Anschluss

Schlieben Sie das USB-Kabel am USB-Port (6) des Geräts und am Computer an, damit wird das Gerät über den

USB-Port versorgt.

Wiedergabe und Aufnahme

Hinweis:

• Nehmen Sie die Schutzkappe von der Tonabnehmernadel ab.
• Achten Sie daraufuf, dass der Tonarm vor dem Betrieb von der Tonarmauflage befrei ist und anschließend wieder befestigt wird.

1. Legen Sie eine Schallplatte auf den Plattenteller (verwenden Sie ggf. den 45 U/min Adapter).
2. Heben Sie den Lifthebel (2) an, um den Tonarm von der Tonarmlauflage abzuheiten und bewegen Sie hin langsam auf die Schallplatte zu. Der Plattenteller dreht sich.
3. Setzen Sie den Lifthebel (2) ab, um den Tonarm abzuseken und achten Sie darauf, dass er sich langsam auf die Platte absenk. Die Wiedergabe beginnt.
4. Heben Sie den Lifthebel (2) an, um den Tonarm von der Schallplatte abzuheben; der Plattenteller dreht sich weiterhin, aber die Wiedergabe ist unterbrochen. Zum Fortsetzen der Wiedergabe senken Sie den Lifthebel (2) wieder ab.
5. Am Ende der Schallplatte bleibt der Plattenteller automatisch stehen. Hebien Sie den Lifthebel (2) an, um den Tonarm von der Schallplatte abzuheben und auf die Auflage zu setzen, dann senken Sie den Lifthebel (2) ab.
6. Zur manuellen Beendigung der Wiedergabe haben Sie den Tonarm von der Schallplatte ab und setzen Sieihn auf die Auflage zurück.

Hinweis: Bei einigen Schallplatten befindet sich der Auto-Stopp-Bereich außerhalb der Einstellung des Geräts; in this dem Fall schaltet sich das Gerät aus, bevör der letzte Titel beendet ist. In this dem Fall stellen Sie den Auto-Stopp-Schalter (3) auf "OFF". Die Schallplatte wird dann bis zum Ende abgeschweit, schaltet sich jedoch nicht automatisch aus (schalten Sie das Gerät aus, indem Sie das USB-Kabel oder die externe Spanningsversorgung abtrennen oder schalten Sie den Auto-Stopp-Schalter (3) darüber auf "ON"). Setzen Sie den Tonarm auf die Auflage darüber.

Line-Ausgang

Das System kann an externen Geräten (wie Verstärker und Laatsprechern) über den Cinch-Ausgang (RCA) (7) auf der Geräterückseite zur Musikwiedergabe angeschlossen werden.

Digitalisierung

1. Das System kann das Audio vom Plattenspieler über den USB-Port auf der Geräterücksite auf Computer aufnehmen.
2. Schließen Sie das Gerät über USB-Kabel am Computer an.
3. Legen Sie die Software-CD ein und folgen Sie den Anleitungen auf dem Bildschirm. Die mitgelieferte Audacity 2.0 CD wird von Windows 2000/XP/Vista 7 und Mac OS x 10.4 oder später unterstützt.
4. Weitere Informationen zur Software finden Sie im Hilfemenü und in der Bedienungsanleitung der Software. Sie kann über folgenden Link heruntergeladen werden: http://audacity.sourceforge.net/help/documentation

LP-PC

3 SPEED BELT DRIVE TURNTABLE WITH LIFT LEVER, POWER BY USB PORT, PC LINK FUNCTION

INSTRUCTION MANUAL

READ THIS INSTRUCTION MANUAL CAREFULLY BEFORE USE

PRODUCT FEATURES

• 33/45/78 RPM SELECTABLE TURNTABLE
• AUTOMATIC / MANUAL STOP TURNTABLE
• BELT DRIVEN SYSTEM
• 45RPM ADAPTOR INCLUDED
• LIFT LEVER CONTROL
• RCA LINE-OUT
• AUTO AND MANUAL STOP TURNTABLE
• POWERED BY USB PORT
• USB CABLE & AUDACITY CD SOFTWARE INCLUDED
• PC LINK FUNCTION TO RECORD TURNTABLE TO COMPUTER

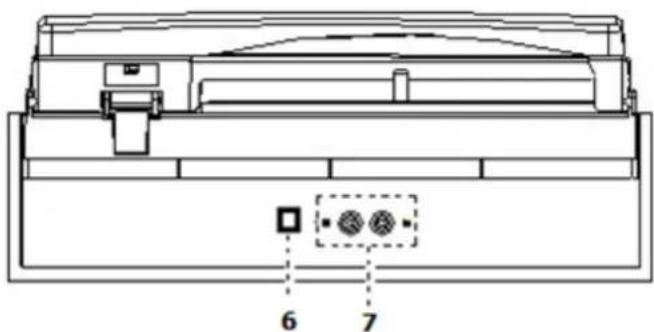

LOCATION OF CONTROL

1）45RPM ADAPTOR
2) LIFT LEVER (FOR RECORD PLAY / PUASE)
3) AUTO STOP ON/OFF SWITCH
4) 33/45/78 RPM SPEED SELECTOR
5) TONE ARM
6) USB PORT
7) RCA LINE OUT SOCKET

CAUTION:
