MANUALE UTENTE TX-32CS510E PANASONIC

TX-32CS510E Istruzioni per l’uso

Televisore LCD Per istruzioni più dettagliate, consultare [eHelp] (Istruzioni per l’uso integrate).

Come utilizzare [eHelp]

Complimenti per l’acquisto del presente prodotto Panasonic. Prima di utilizzare il prodotto, leggere attentamente le seguenti istruzioni e conservarle per eventuali consultazioni future. Prima dell’uso, leggere attentamente le “Precauzioni per la sicurezza” in questo manuale. Le immagini in questo manuale hanno soltanto uno scopo illustrativo. Fare riferimento alla garanzia pan-europea se è necessario rivolgersi al rivenditore Panasonic locale per l’assistenza. Italiano

Per informazioni sui marchi di fabbrica, consultare [eHelp] (Supporto > Licenza).

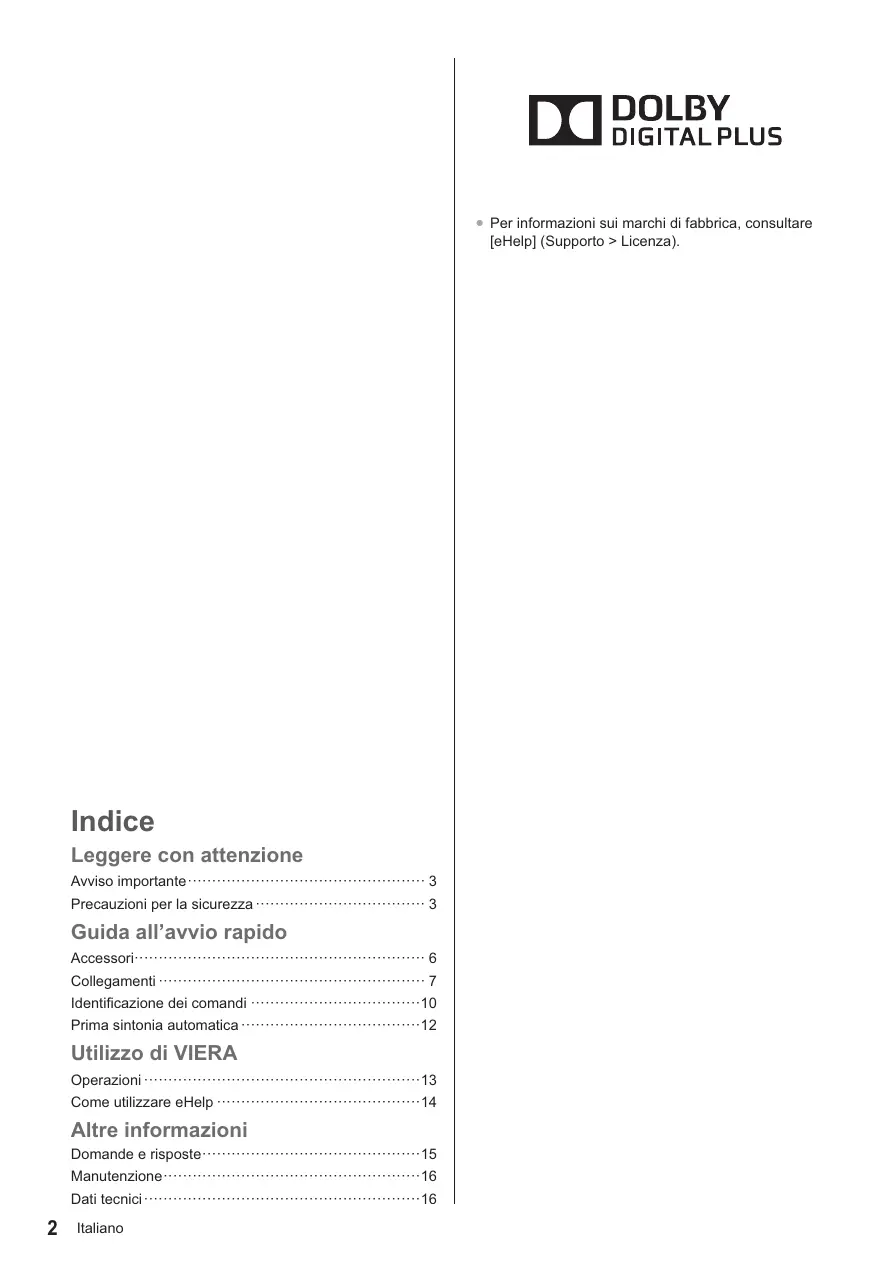

Indice Leggere con attenzione Avviso importante ················································· 3 Precauzioni per la sicurezza ··································· 3

Avviso importante Avviso per le funzioni DVB / trasmissioni di dati / IPTV Questo televisore è progettato in conformità agli standard (aggiornati ad agosto 2014) dei servizi digitali terrestri DVB-T / T2 (MPEG2 e MPEG4AVC(H.264)) e dei servizi digitali via cavo DVB-C (MPEG2 e MPEG4-AVC(H.264)). Per la disponibilità dei servizi DVB-T / T2 nella propria area, rivolgersi al rivenditore locale. Per la disponibilità dei servizi DVB-C con il presente televisore, rivolgersi al provider di servizi via cavo. Questo televisore potrebbe non funzionare correttamente con segnali non conformi agli standard DVB-T / T2 o DVB-C. La disponibilità delle caratteristiche varia a seconda del paese, dell’area geografica, dell’emittente, del provider di servizi e dell’ambiente di rete. Non tutti i moduli CI (interfaccia comune) funzionano correttamente con questo televisore. Rivolgersi al provider di servizi per informazioni sui moduli CI disponibili. Questo televisore potrebbe non funzionare correttamente con i moduli CI non approvati dal provider di servizi. A seconda del provider di servizi, possono essere applicate tariffe aggiuntive. La compatibilità con i servizi futuri non è garantita. Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese) http://panasonic.net/viera/support

Precauzioni per la sicurezza Per contribuire ad evitare il pericolo di scosse elettriche, incendio, danni o infortuni, attenersi alle avvertenze e alle precauzioni riportate di seguito:

Spina e cavo di alimentazione Avvertenza Se si rileva qualcosa di insolito, staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente. Questo televisore è progettato per funzionare con un’alimentazione C.a. 220-240 V, 50 / 60 Hz. Inserire completamente la spina nella presa di corrente. Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione. Prima di pulire il televisore, scollegare la spina del cavo di alimentazione. Non toccare la spina del cavo di alimentazione con le mani bagnate. Non danneggiare il cavo di alimentazione. • Non mettere oggetti pesanti sul cavo di alimentazione. • Non mettere il cavo di

alimentazione vicino ad un oggetto molto caldo. • Non staccare il cavo di

Panasonic non garantisce il funzionamento e le prestazioni dei dispositivi periferici di altri produttori e non si assume alcuna responsabilità o danno indotti da funzionamento e/o prestazioni derivanti dall’utilizzo dei dispositivi periferici di tali produttori.

alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina. • Non spostare il televisore con il cavo di

Questo prodotto ha la licenza del portafoglio del brevetto AVC per l’uso personale e non commerciale di un utente per (i) la codifica video conforme allo standard AVC (“AVC Video”) e/o (ii) la decodifica AVC Video codificata dall’utente che svolge una attività personale e non commerciale e/o ottenuta da un fornitore video dotato della licenza di fornire il servizio AVC Video. Non viene concessa alcuna licenza, implicita o esplicita, per altro uso.

alimentazione collegato alla presa di corrente. • Non torcere il cavo di alimentazione e non piegarlo

o tenderlo eccessivamente. • Non usare il cavo di alimentazione con la spina

danneggiata o una presa di corrente danneggiata. • Assicurarsi che il televisore non schiacci il cavo di

alimentazione. Non usare un cavo di alimentazione diverso da quello in dotazione a questo televisore.

Si possono ottenere informazioni addizionali da MPEG LA, LLC. Vedere http://www.mpegla.com. Trasportare soltanto in posizione verticale.

Attenzione Avvertenza Non aprire né modificare il televisore per proprio conto poiché rimuovendo i pannelli è possibile entrare in contatto con componenti sotto tensione. All’interno del televisore non sono presenti componenti riparabili dall’utente. Non esporre il televisore alla pioggia oppure all’umidità eccessiva. Non posare sull’apparecchio i recipienti con l’acqua, come per esempio i vasi e non esporre la TV all’acqua gocciolante né all’acqua corrente. Non inserire alcun oggetto nei fori di ventilazione del televisore. Non utilizzare piedistalli e attrezzature di montaggio non approvati. Rivolgersi al rivenditore Panasonic locale per far eseguire la regolazione o l’installazione delle staffe di montaggio a parete approvate. Evitare di esercitare un’eccessiva pressione o di urtare il pannello del display. Assicurarsi che i bambini non salgano sul televisore. Non collocare il televisore su superfici inclinate o instabili e assicurarsi che non sporga oltre il margine della base. Questo televisore è progettato per l’uso da tavolo. Non esporre il televisore alla luce diretta del sole e altre fonti di calore.

Non utilizzare il piedistallo qualora presenti deformazioni o rotture. In questo caso, rivolgersi immediatamente al rivenditore Panasonic locale. Durante il montaggio, accertarsi che tutte le viti siano saldamente serrate. Assicurarsi che il televisore non subisca urti durante l’installazione del piedistallo. Assicurarsi che i bambini non salgano sul piedistallo. Per l’installazione o la rimozione del televisore dal piedistallo è necessario l’intervento di almeno due persone. Installare o rimuovere il televisore attenendosi alla procedura specificata.

Onde radio Avvertenza Non utilizzare il televisore in istituti medici o luoghi con apparecchiature medicali. Le onde radio possono interferire con le apparecchiature medicali e causare danni dovuti al malfunzionamento. Non usare il televisore vicino ad apparecchiature di controllo automatiche, ad esempio porte automatiche o allarmi antincendio. Le onde radio possono interferire con le apparecchiature di controllo automatiche e causare danni dovuti al malfunzionamento. Se si è portatori di pacemaker cardiaco, mantenere una distanza di almeno 22 cm dal televisore. Le onde radio possono interferire con il funzionamento del pacemaker. Evitare di smontare o modificare il televisore in alcun modo.

LAN wireless incorporata Precauzioni

Al fine di prevenire gli incendi, tenere sempre lontano dal televisore le candele e le altre fonti di fiamme libere. Pericolo di strozzamento / soffocamento Avvertenza L’imballaggio e alcune parti piccole di questo prodotto possono essere pericolosi per i bambini, sottoponendoli a un rischio di soffocamento. Tenere queste parti fuori della portata dei bambini.

Piedistallo Avvertenza Non smontare o modificare il piedistallo. Precauzioni Non usare piedistalli diversi da quello fornito con il televisore.

Non utilizzare la LAN wireless incorporata per la connessione a una rete wireless (SSID*) per la quale non si dispone dei diritti di utilizzo. Tali reti potrebbero essere elencate nei risultati della ricerca. Il loro utilizzo potrebbe tuttavia essere considerato come illecito. *SSID è un nome che identifica una particolare rete wireless per la trasmissione. Non sottoporre la LAN wireless incorporata a temperature elevate, alla luce diretta del sole o all’umidità. I dati trasmessi e ricevuti mediante onde radio possono essere intercettati e controllati. La LAN wireless incorporata utilizza bande di frequenza a 2,4 GHz e 5 GHz. Per evitare malfunzionamenti o rallentamenti causati da interferenze delle onde radio durante l’utilizzo della LAN wireless incorporata, allontanare il televisore da altri apparecchi che utilizzano segnali a 2,4 GHz e 5 GHz, quali altri dispositivi LAN wireless, microonde e telefoni cellulari. Se si verificano problemi causati dall’elettricità statica, è possibile che il televisore si spenga al fine di proteggersi. In questo caso, spegnere il televisore con l’interruttore principale di accensione / spegnimento, quindi riaccenderlo.

Per ulteriori informazioni sulla LAN wireless e sul punto d’accesso, visitare il seguente sito Web. (Solo in inglese) http://panasonic.net/viera/support

Non bruciare o rompere le batterie. Non esporre le batterie a calore eccessivo, ad esempio luce del sole, fiamme libere o simili. Smaltire correttamente le batterie. Rimuovere la batteria dall’unità quando non la si utilizza per periodi prolungati per prevenire perdite, corrosioni ed esplosioni.

Ventilazione Precauzioni Lasciare uno spazio sufficiente intorno al televisore per evitare un eccessivo accumulo di calore, che potrebbe causare un guasto anticipato di alcuni componenti.

Televisore LCD Distanza minima: 10 10

10 Dichiarazione di conformità (DoC) (cm)

Non ostacolare la ventilazione, ad esempio coprendo le aperture di ventilazione con giornali, tovaglie e tende. A prescindere dall’utilizzo di un piedistallo, assicurarsi sempre che le ventole sul fondo del televisore non siano bloccate e vi sia spazio sufficiente per consentire una ventilazione adeguata.

Spostamento del televisore Precauzioni Prima di spostare il televisore, scollegare tutti i cavi.

Inutilizzo prolungato Precauzioni Questo televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente. Se il televisore non viene utilizzato per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente.

“Con il presente, Panasonic Corporation dichiara che questo televisore è conforme ai requisiti di base e ad altre disposizioni applicabili della Direttiva 1999/5/CE”. Per una copia della Dichiarazione di conformità originale di questo televisore, visitare il seguente sito Web: http://www.doc.panasonic.de Rappresentante autorizzato: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, D-22525 Hamburg, Germany Questo televisore è destinato ai seguenti paesi. Albania, Andorra, Austria, Belgio, Bulgaria, Croazia, Cipro, Repubblica Ceca, Danimarca, Estonia, Finlandia, Francia, Germania, Grecia, Ungheria, Italia, Islanda, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Monaco, Montenegro, Paesi Bassi, Norvegia, Polonia, Portogallo, Romania, Slovacchia, Slovenia, Spagna, Svezia, Svizzera, Turchia, Macedonia La funzionalità LAN wireless di questo televisore deve essere utilizzata esclusivamente all’interno di edifici.

Precauzioni Il volume eccessivo delle cuffie può danneggiare l’udito. Può provocare danni irreversibili. Se si avverte nelle orecchie un rumore tamburellante, abbassare il volume o interrompere temporaneamente l’uso delle cuffie.

Batterie del telecomando Precauzioni L’installazione non corretta potrebbe causare perdite, corrosione ed esplosione delle batterie. Per la sostituzione, utilizzare soltanto batterie di tipo uguale o equivalente. Non mischiare batterie vecchie e nuove. Non mischiare tipi diversi di batterie (come batterie alcaline e al manganese). Non usare batterie ricaricabili (Ni-Cd, ecc.). Italiano

Montaggio del piedistallo A Piedistallo C

D Cavo di alimentazione (pag. 7)

Batterie (2) R6 (pag. 11)

Istruzioni per l’uso Garanzia pan-europea Gli accessori potrebbero non essere forniti insieme. Prestare attenzione a non farli cadere accidentalmente. Per informazioni sugli accessori opzionali, consultare [eHelp] (Supporto > Accessori opzionali).

Montaggio / rimozione del piedistallo Vite di montaggio (3) M3 × 14 Vite di montaggio (4)

Rimozione del piedistallo dal televisore Rimuovere il piedistallo nel seguente modo quando si utilizza la staffa di montaggio a parete o per reimballare il televisore. 1 Rimuovere le viti di montaggio

2 Staccare il piedistallo dal televisore. M4 × 15 Staffa

3 Rimuovere le viti di montaggio

4 DIGITAL AUDIO Collegamenti

(pag. 8, 9) (pag. 7)

6 Terminale terrestre / cavo I dispositivi esterni e i cavi mostrati non sono forniti con questo televisore. Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o di scollegare qualsiasi cavo. Verificare che il tipo di terminale e le spine del cavo siano corretti per il collegamento. Usare un cavo conforme HDMI completamente allacciato. Usare un cavo SCART completamente allacciato.

7 AV2 (COMPONENT / VIDEO) 8 ETHERNET 9 AV1 (SCART)

Collegamenti di base

Cavo di alimentazione

Tenere il televisore lontano dalle apparecchiature elettriche (apparecchiature video, ecc.) o apparecchiature con un sensore a infrarossi; in caso contrario, potrebbero verificarsi distorsioni di immagini/audio o interferenze nel funzionamento dell’altra apparecchiatura. Leggere anche il manuale del componente che viene collegato.

C.a. 220-240 V 50 / 60 Hz Cavo di alimentazione

Inserire completamente la spina in posizione.

Staccare sempre la spina del cavo di alimentazione prima di scollegarlo dalla presa di corrente.

Questo televisore è dotato di funzione client DVB-viaIP e può essere collegato a un server DVB-via-IP per guardare la trasmissione in streaming. Si consiglia di collegare il server DVB-via-IP con un cavo LAN.

Connessione cablata TV Cavo

Cavo LAN (schermato) Usare il cavo LAN (STP) schermato a doppino ritorto. Italiano

Server DVB-via-IP Registratore DVD (VCR) / Decoder

Connessione wireless Cavo

Wireless LAN integrata Punto di accesso Server DVB-via-IP Cavo RF Antenna terrestre Parabola satellitare A seconda delle condizioni di rete e della trasmissione, questa funzione potrebbe non essere disponibile. Per informazioni sui collegamenti, consultare il manuale del server DVB-via-IP. Per i dettagli, consultare [eHelp] (Funzioni > DVBvia-IP).

Dispositivi AV Cavo SCART Cavo RF Cavo HDMI Parabola satellitare Antenna terrestre Registratore DVD / VCR Decoder

Registratore DVD / VCR Per utilizzare i servizi Internet, è necessario un ambiente di rete a banda larga. Se non si dispone di servizi di rete a banda larga, rivolgersi al rivenditore per assistenza. Preparare l’ambiente Internet per la connessione cablata o wireless. L’impostazione della connessione di rete si avvierà al primo utilizzo del televisore. (pag. 12)

TV Connessione cablata TV Cavo

Cavo SCART Cavo RF Ambiente Internet

Cavo LAN (schermato) Usare il cavo LAN (STP) schermato a doppino ritorto.

Connessione wireless

Registratore DVD / VCR Antenna terrestre Ambiente Internet Wireless LAN integrata Punto di accesso

Amplificatore con sistema di diffusori Apparecchiature esterne (lettore DVD, ecc.)

Lettore DVD (apparecchiatura COMPONENTE)

Cuffia Per regolare il volume [Volume cuffia] nel menu Audio Per selezionare l’audio in uscita per regolare il volume [Impostazione altoparlanti] nel menu Audio

(Minispina stereo M3) (Visione)

Common Interface (Ascolto)

Lettore DVD Videocamera / Console di gioco (apparecchiatura VIDEO)

TV Prima di inserire o rimuovere il modulo CI, spegnere il televisore mediante l’interruttore di accensione / spegnimento principale. Se la smart card e il modulo CI formano un unico gruppo, inserire prima il modulo CI e successivamente la smart card nel modulo CI. Inserire o rimuovere il modulo CI completamente nella direzione corretta illustrata. Normalmente appaiono i canali criptati. (i canali visibili e le relative funzioni dipendono dal modulo CI). Se i canali criptati non vengono visualizzati [Common Interface] nel menu Funzioni

(Visione) (Ascolto) Videocamera / Console di gioco

Amplificatore (ascolto con altoparlanti esterni)

Sul mercato potrebbero essere disponibili moduli CI con versioni del firmware obsolete, che non sono totalmente interoperabili con questo televisore CI+ v1.3. In questo caso, rivolgersi al fornitore dei contenuti. Per i dettagli, consultare [eHelp] (Funzioni > Common Interface), leggere il manuale di istruzioni del modulo CI o contattare il fornitore dei contenuti.

TV Utilizzare HDMI2 per collegare la TV a un amplificatore con funzione ARC (Audio Return Channel). Per collegarsi a un amplificatore senza la funzione ARC, utilizzare DIGITAL AUDIO. Per fruire del suono multicanale dall’apparecchiatura esterna (ad esempio Dolby Digital 5.1ch), collegare l’apparecchiatura all’amplificatore. Per informazioni sui collegamenti, leggere i manuali di istruzioni del componente e dell’amplificatore.

TV Modulo CI VIERA Link Usare HDMI1 - 2 per la connessione di VIERA Link. Per i dettagli, consultare [eHelp] (Funzioni > VIERA Link “HDAVI Control™”).

Identificazione dei comandi Telecomando

6 APPS * ; &&=? && @ 7 OK

&* & &`* * 8 [Menu opzioni] ‚& & && * 9 Tasti colorati (rosso-verde-giallo-blu) } & *

10 Volume Su / Giù 11 Tasti numerici ` & * & * – µ ¶ % `ƒ 12 [eHelp] * ;' &=?‚ & ¸ @ 13 Selezione modalità di ingresso ~8& ¶^~8†‡^~8‡ ^~8*8‚‡ ~8& ¶ ¸ ~

14 Formato †` 15 Sottotitoli * 16 Esci ;%\ = 17 Netflix *" |<‚‰ – µ ` ` ¹ *&`` &**

1 Interruttore di accensione / standby 2 Guida TV * &

18 HOME * ;%\ = 19 Tasti dei cursori

23 Ultima visualizzazione & ¸ ¸ ¶ * 24 Controllo dei contenuti, componente collegato, ecc.

Installazione / rimozione delle batterie &&

5 Canale Su / Giù † %‡º? @ 6 Volume Su / Giù † ‡ ? @ 7 Interruttore di accensione / spegnimento principale } &* * ¸ &&

Indicatore / Pannello di controllo ¹ && ‘“ \** & &” &* &

1 Ricevitore dei segnali del telecomando "& * 2 Sensore ambientale ˆ * ¶& – ¶ – ;% ` = ‚ µ& ;{= 3 LED di accensione Rosso:% `ƒ Verde:* Arancione:% `ƒ ? @* ‚ < ^ & – * *

4 Selezione della modalità di ingresso &– * * ¶ [Menu principale] &&” & * && OK? @

Collegare la TV a una presa elettrica alimentata e accendere la TV <¸&\

Selezionare il paese & ‚" ``?µ& ` ››››®@ Spuntare la modalità del segnale del televisore da sintonizzare e quindi selezionare [Avvio ATP] š ? &` @ š < \%* & ¶ ;‚& ^~8†= " & ;|–=;‚^ = ;= %;=µ* ;|–=;‚^ = & ***

Selezionare il tipo di [Schermata iniz. Pers]

~* \ & ;ƒ'%=% \– ;%\ = &š;% \=

Selezionare le seguenti opzioni

‚& & * \ &š Seleziona l’ambiente di utilizzo. Casa

Modalità di utilizzo del telecomando %&

Selezionare la lingua Selezionare [Casa] % ;† =` & ¸ ` ;" =µ& * ¸` ¶ & & ‚& Impostazione della connessione di rete

La Sintonia automatica è ora completata e il televisore è pronto per la visione dei programmi TV. % *\ *ˆ| – * \ Nota ‚ * ¶% `ƒ– * && ;% `ƒ = µ& ;{= ‚ * ¶% `ƒ– µ* &µ &› ;% `ƒ"% = µ& ;{=

* [Sintonia automatica] in [Menu sintonia] (menu Funzioni) ¶ *

[Aggiungi segnale TV] in [Menu sintonia] (menu Funzioni) & [Impostazioni originali] in [Menu sistema] (menu Funzioni)

Operazioni Accendere il televisore ?~@

? @ * ¸ ‡ & ?& @ ~* ¸ ;%\ = * &š;%\~=

Visione dei programmi TV

Selezionare lo spettatore del televisore dalla [Schermata iniz. Pers]

Selezionare la modalità Selezione TV DVB-C DVB-T DVB-via-IP Analogico

Come utilizzare eHelp

Selezionare un canale

Visualizzare [eHelp]

Per accedere a ogni funzione Accesso a [Elenco delle app] e selezione di una funzione

% & ¸ * µ ¶ ¸ ;' &=** \ – µ& ` ;& = ;} & * =

Selezionare la categoria e l’opzione

Domande e risposte Prima di richiedere una riparazione o assistenza, seguire queste semplici istruzioni per risolvere il problema. Per i dettagli, consultare [eHelp] (Supporto > Domande e risposte). Il televisore non si accende Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.

[Impostazioni originali] in [Menu sistema] (menu Funzioni) Alcune parti del televisore si surriscaldano Alcune parti del televisore possono surriscaldarsi. Questi aumenti di temperatura non causano alcun problema in termini di prestazioni o qualità. Quando è spinto con un dito, il pannello del display si sposta leggermente ed emette un suono Il pannello è stato realizzato in modo da presentare un piccolo spazio intorno che evita danni al pannello stesso. Ciò non è sintomo di un malfunzionamento.

Il televisore si dispone nella “modalità Standby” Viene attivata la funzione di standby automatico di corrente. Il telecomando non funziona o funziona a intermittenza Le batterie sono installate correttamente? (pag. 11) Il televisore è acceso? Le batterie potrebbero essere scariche. Sostituirle con nuove. Puntare direttamente il telecomando verso il ricevitore dei segnali del telecomando del televisore (entro una distanza di circa 7 m e a un’angolazione di circa 30 gradi dal ricevitore dei segnali). Posizionare il televisore lontano dalla luce diretta del sole o in modo tale che altre sorgenti di luce intensa non colpiscano il ricevitore dei segnali del telecomando del televisore. Non vengono visualizzate immagini Verificare che il televisore sia acceso. Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente. Accertarsi che sia stata selezionata la modalità di ingresso corretta. Verificare che le impostazioni di [AV2] ([COMPONENT] / [VIDEO]) in [Selezione ingresso] corrispondano al segnale in uscita del componente esterno. [Retro illuminazione], [Contrasto], [Luminosità] o [Colore] nel menu Immagine è impostato al minimo? Accertarsi che tutti i cavi e i collegamenti siano correttamente inseriti. Viene visualizzata un’immagine insolita Questo televisore ha un test automatico incorporato. Consente la diagnosi dei problemi di immagine o audio. [TV auto test.] (menu Guida) Spegnere il televisore con l’interruttore principale di accensione / spegnimento e riaccenderlo. Se il problema persiste, inizializzare tutte le impostazioni. Italiano

Staccare innanzitutto la spina del cavo di alimentazione dalla presa di corrente.

Manutenzione ordinaria:

Per lo sporco più ostinato:

6,5 kg netti (con piedistallo)

(1) Rimuovere innanzitutto la polvere dalla superficie.

5,5 kg netti (solo televisore)

(2) Inumidire un panno morbido con acqua pulita o con un detergente neutro diluito (1 parte di detergente per 100 parti di acqua).

(3) Strizzare bene il panno (prestare attenzione onde evitare infiltrazioni di liquidi all’interno del televisore, poiché possono causare guasti).

(4) Strofinare con il panno inumidito e rimuovere lo sporco ostinato. (5) Infine, asciugare completamente. Precauzioni Non utilizzare panni ruvidi e non strofinare con eccessiva intensità. In caso contrario, si potrebbe graffiare la superficie. Evitare il contatto di insettifughi, solventi, diluenti o altre sostanze volatili con le superfici del prodotto. In caso contrario, la qualità delle superfici potrebbe deteriorarsi oppure la vernice potrebbe staccarsi. Sulla superficie del pannello del display è stato impiegato un trattamento speciale, che potrebbe essere facilmente danneggiato. Prestare attenzione a non intaccare o graffiare la superficie con le unghie o con altri materiali duri. Non lasciare che il mobile e il piedistallo vengano a contatto con sostanze in gomma o PVC per periodi di tempo prolungati. La qualità della superficie potrebbe deteriorarsi.

Pannello LCD a LED Audio Uscita diffusore 20 W (10 W + 10 W) Cuffia Minipresa stereo M3 (3,5 mm) × 1

Terminali di collegamento Ingresso / uscita AV1 SCART (ingresso audio/video, uscita audio/video, ingresso RGB) Ingresso AV2 (COMPONENT / VIDEO) VIDEO Tipo RCA PIN × 1 1,0 V[p-p] (75 :) AUDIO L - R Tipo RCA PIN × 2 0,5 V[rms]

Spina del cavo di alimentazione Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. L’umidità e la polvere potrebbero causare un incendio o scosse elettriche.

Y 1,0 V[p-p] (inclusa la sincronizzazione) PB/CB, PR/CR ±0,35 V[p-p] Ingresso HDMI 1 / 2 Connettori di TIPO A HDMI1: Tipo di contenuto HDMI2: Tipo di contenuto, Audio Return Channel Questo televisore supporta la funzione “HDAVI Control 5”. Alloggiamento scheda Alloggiamento Common Interface (conforme a CI Plus) × 1

VHF / UHF Condizioni di funzionamento Temperatura 0 °C – 35 °C Umidità

Uscita DIGITAL AUDIO

20% - 80% RH (senza condensa)

PCM / Dolby Digital, fibra ottica

LAN wireless incorporata Sistemi di ricezione / Nome banda Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese) http://panasonic.net/viera/support

DVB-T / T2 Servizi digitali terrestri (MPEG2 e MPEG4AVC(H.264)) PAL B, G, H, I SECAM B, G SECAM L, L’ VHF E2 - E12 VHF A - H (ITALIA) CATV (S01 - S05) CATV S11 - S20 (U1 - U10) VHF H1 - H2 (ITALIA) UHF E21 - E69 CATV S1 - S10 (M1 - M10) CATV S21 - S41 (Iperbanda)

WEP (64 bit/128 bit) *: La frequenza e il canale variano a seconda del paese. Nota Dati tecnici e formato soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi. Per informazioni sul consumo, sulla risoluzione dello schermo, ecc., fare riferimento alla scheda del prodotto. Per informazioni sul software open source, consultare [eHelp] (Supporto > Licenza). Questo apparecchio è conforme agli standard EMC elencati di seguito. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024

Quando si utilizza la staffa di montaggio a parete

PAL D, K SECAM D, K VHF R1 - R2 VHF R3 - R5 VHF R6 - R12

Contattare il rivenditore Panasonic locale per acquistare la staffa di montaggio a parete raccomandata. Fori per l’installazione della staffa di montaggio a parete Parte posteriore del televisore 200 mm

UHF E21 - E69 200 mm

PAL 525/60 Riproduzione dei nastri NTSC con alcuni videoregistratori PAL (VCR) M.NTSC Riproduzione con i videoregistratori M.NTSC (VCR)

(Vista laterale) Profondità della vite minimo: 9 mm massimo: 14 mm

NTSC (solo ingresso AV)

Riproduzione con i videoregistratori NTSC (VCR) Vite per il montaggio del televisore alla staffa di montaggio a parete (non in dotazione con il televisore) Italiano

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico. in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TX-32CS510E è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All.I). Questi apparechi TX-32CS510E sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell’art.1 dello stesso decreto ministeriale.

Registrazione dell’utente Il numero del modello e il numero di serie di questo prodotto sono riportati sul pannello posteriore. Scrivere questo numero di serie nello spazio sottostante e conservare questo libretto e la ricevuta di acquisto come prova attestante l’acquisto che potrebbe essere utile a identificarlo in caso di furto o perdita e ai fini della garanzia. Modello No.

TQB0E2585C Stampato nella Repubblica Ceca
