MODE D'EMPLOI TX-32CS510E PANASONIC

TX-32CS510E Mode d’emploi

Téléviseur à cristaux liquides

Pour des instructions plus détaillées, veuillez vous reporter à [AIDE] (Mode d’emploi intégré).

Nous vous remercions d’avoir acheté ce produit Panasonic.

Veuillez lire soigneusement ce mode d’emploi avant d’utiliser ce produit, puis conservez-le en lieu sûr. Veuillez lire soigneusement les mesures de sécurité de ce manuel avant utilisation. Les images présentées dans ce mode d’emploi ne sont données qu’à titre illustratif. Veuillez vous reporter à la Garantie Pan Européenne si vous devez contacter votre revendeur Panasonic local pour obtenir de l’aide. Français

Pour plus d’informations sur les marques de commerce, reportez-vous à [AIDE] (Assistance >

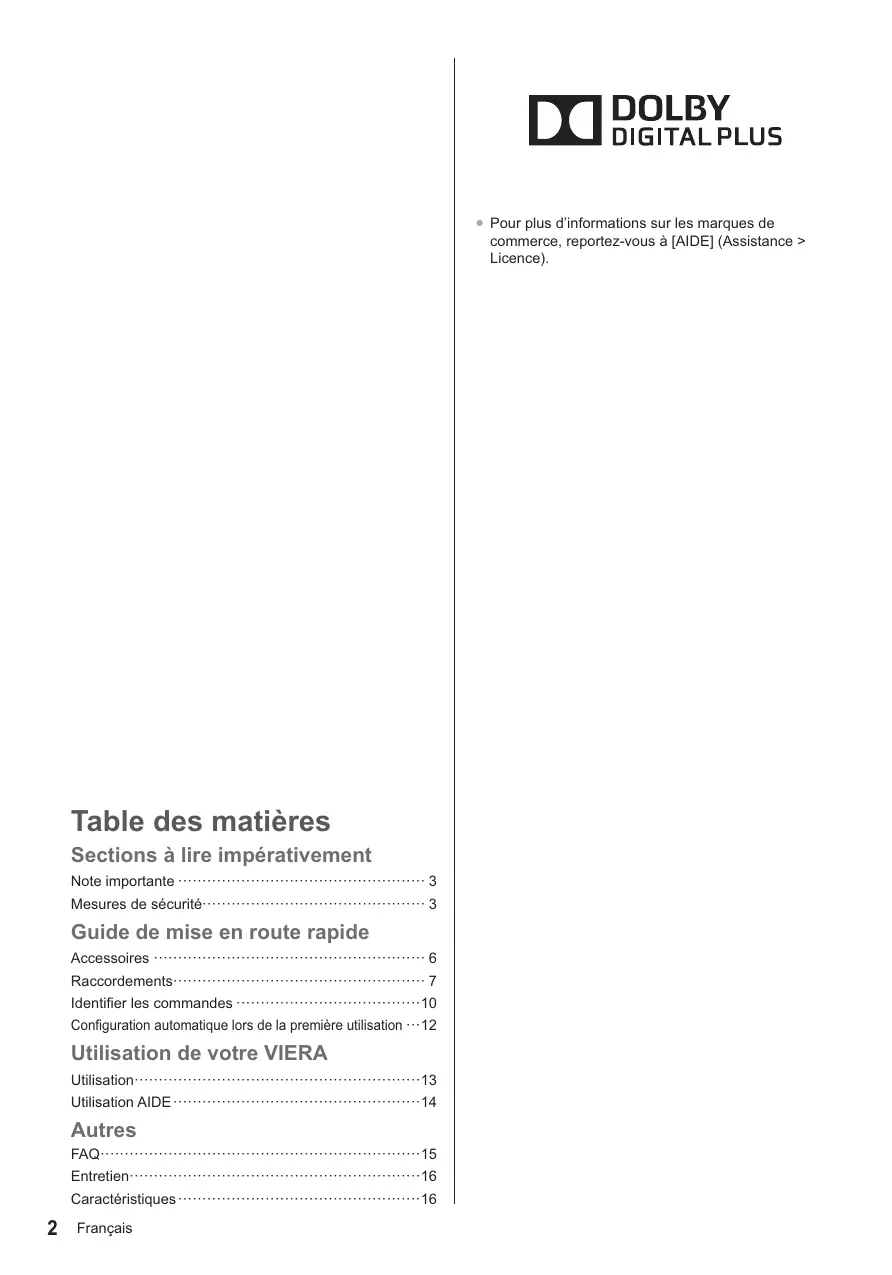

Sections à lire impérativement Note importante ··················································· 3 Mesures de sécurité·············································· 3

Guide de mise en route rapide

Accessoires ························································ 6 Raccordements···················································· 7 Identifier les commandes ······································10 Configuration automatique lors de la première utilisation ···12

Utilisation de votre VIERA Utilisation···························································13

Utilisation AIDE ···················································14

FAQ··································································15 Entretien····························································16 Caractéristiques ··················································16

Note pour les fonctions DVB / Diffusion de données / IPTV Ce téléviseur est conçu pour respecter les normes (en date du mois d’août 2014) des services numériques terrestres DVB-T / T2 (MPEG2 et MPEG4-AVC(H.264)), des services numériques par câble DVB-C (MPEG2 et MPEG4-AVC(H.264)). Veuillez consulter votre revendeur local pour la disponibilité des services DVB-T / T2 dans votre région. Consultez votre prestataire de services câblés pour la disponibilité des services DVB-C avec ce téléviseur. Ce téléviseur peut ne pas fonctionner correctement avec un signal qui ne correspond pas aux normes DVB-T / T2 ou DVB-C. Toutes les fonctionnalités ne sont pas disponibles en fonction du pays, de la région, du fournisseur de service et de l’environnement du réseau. Tous les modules IC ne fonctionnent pas correctement avec ce téléviseur. Veuillez consulter votre prestataire de services à propos des modules IC disponibles. Il est possible que ce téléviseur ne fonctionne pas correctement avec un module IC non homologué par le prestataire de services. Des frais supplémentaires peuvent être facturés selon le prestataire de services. La compatibilité avec les futurs services n’est pas garantie. Vérifiez les dernières informations concernant les services disponibles sur le site Web suivant. (uniquement en anglais) http://panasonic.net/viera/support Panasonic ne garantit pas l’opération et les performances de périphériques d’autres fabricants ; et nous déclinons toutes responsabilités en cas de dommages résultant de l’utilisation et/ou des performances de ces périphériques d’autres fabricants.

Pour limiter le risque d’électrocution, d’incendie, de dommages ou de blessure, veuillez respecter les avertissements suivants :

Fiche et cordon d’alimentation

Avertissement En cas d’anomalie, débranchez immédiatement le cordon d’alimentation.

Ce téléviseur est conçu pour fonctionner sous CA 220

à 240 V, 50 / 60 Hz. Insérez complètement la fiche du cordon d’alimentation dans la prise de courant. Assurez-vous un accès facile à la prise du câble d’alimentation. Débranchez le cordon d’alimentation lors du nettoyage du téléviseur. Ne touchez pas la fiche du cordon d’alimentation avec les mains mouillées. N’endommagez pas le cordon d’alimentation. • Ne posez pas d’objet lourd sur le cordon. • Ne placez pas le cordon

près d’un objet à haute température.

• Ne tirez pas directement

sur le cordon. Tenez la fiche du cordon d’alimentation lorsque vous le débranchez.

• Ne déplacez pas le téléviseur avec son cordon

branché à la prise de courant.

• Ne tordez pas le cordon, ne le pliez pas

excessivement, ne l’étirez pas.

Ce produit est sous licence du portefeuille de brevets AVC pour l’utilisation privée et non-commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme AVC (“AVC Vidéo”) et/ ou (ii) décoder du contenu AVC Vidéo codé par un consommateur engagé dans une activité privée et noncommerciale et/ou obtenu d’un fournisseur de contenu vidéo détenteur d’une licence l’autorisant à fournir du contenu AVC Vidéo. Aucune licence n’est, ni ne sera accordée implicitement pour tout autre usage. Vous pouvez obtenir des informations supplémentaires de MPEG LA, LLC. Voir http://www.mpegla.com. Transportez uniquement à la verticale.

• N’utilisez pas une fiche de cordon d’alimentation

ou une prise de courant endommagée.

• Assurez-vous que le téléviseur n’écrase pas son

propre cordon d’alimentation.

Utilisez uniquement le cordon d’alimentation fourni avec ce téléviseur.

Avertissement Ne retirez pas les couvercles et ne modifiez jamais le téléviseur vousmême, car des pièces sous tension sont accessibles en l’absence des couvercles. Aucune pièce réparable par l’usager ne se trouve à l’intérieur de l’appareil.

N’exposez pas le téléviseur

à la pluie ou à une humidité excessive. Ne pas poser sur l’appareil les récipients pour l’eau, par exemple des vases et ne pas exposer le téléviseur à des projections d’eau. N’insérez aucun corps étranger dans l’appareil à travers les orifices d’aération. N’utilisez pas de piédestal/équipement de montage non approuvé. Veillez à confier l’installation et la configuration des appliques de fixation au mur approuvées à votre revendeur Panasonic. N’appliquez pas de force importante sur l’écran et ne lui faites pas subir de choc. Assurez-vous qu’aucun enfant n’escalade le téléviseur. Ne placez pas le téléviseur sur une surface inclinée ou instable, et veillez à ce que le téléviseur ne dépasse pas du bord de la base. Ce téléviseur est conçu pour une utilisation sur une table. N’exposez pas le téléviseur directement aux rayons du soleil ou à toute autre source de chaleur.

Pour empêcher tout incendie, ne laissez jamais de bougies ou une autre source de feu ouvert à proximité du récepteur de télévision.

Suffocation / Danger d’étouffement Avertissement L’emballage de ce produit peut causer un risque de suffocation. Aussi, les petites pièces peuvent représenter un danger d’étouffement pour les jeunes enfants. Gardez ces pièces hors de portée des jeunes enfants.

Avertissement Ne démontez pas et ne modifiez pas le piédestal. Attention Utilisez uniquement le piédestal fourni avec ce téléviseur. N’utilisez pas le piédestal s’il est tordu, fissuré ou rompu. Si cela se produit, contactez immédiatement votre distributeur Panasonic le plus proche.

Lors de l’installation, veillez à bien serrer toutes les vis.

Assurez-vous que le téléviseur ne reçoive aucun choc pendant l’installation du piédestal. Assurez-vous qu’aucun enfant n’escalade le piédestal. L’installation du téléviseur sur le piédestal ou son retrait nécessite au moins deux personnes. Pour l’installation ou le retrait du téléviseur, respectez la procédure spécifiée.

Ondes radioélectriques

Avertissement N’utilisez pas le téléviseur dans une institution médicale ou dans des lieux contenant des équipements médicaux. Les ondes radioélectriques peuvent créer des interférences avec les appareils médicaux et entraîner des accidents dus à un dysfonctionnement. N’utilisez pas le téléviseur près d’un appareil à commande automatique tel que des portes automatiques ou des alarmes incendie. Les ondes radioélectriques peuvent créer des interférences avec les appareils à commande automatique et entraîner des accidents dus à un dysfonctionnement. Restez à au moins 22 cm du téléviseur si vous avez un stimulateur cardiaque. Les ondes radioélectriques peuvent interférer avec le fonctionnement du stimulateur cardiaque. Ne tentez pas de démonter ou de modifier le téléviseur de quelque manière que ce soit.

Réseau local sans fil intégré

Attention N’utilisez pas le réseau local sans fil intégré pour vous connecter à un réseau sans fil (SSID*) pour lequel vous ne disposez pas de droits d’utilisation. Il est possible que ces réseaux soient répertoriés dans le résultat des recherches. Cependant, leur utilisation peut être considérée comme un accès non autorisé. *SSID est un nom permettant d’identifier un réseau sans fil particulier pour l’émission. Ne soumettez pas le réseau local sans fil intégré à des températures élevées, à la lumière directe du soleil ni à l’humidité. Les données émises et reçues par ondes radio peuvent être interceptées et contrôlées. Le LAN sans fil intégré utilise des bandes fréquence de 2,4 GHz et 5 GHz. Pour éviter les dysfonctionnements ou les temps de réponse lents provoqués par les interférences radio lorsque vous utilisez le LAN sans fil intégré, maintenez le téléviseur éloigné des appareils qui utilisent des signaux à 2,4 GHz et 5 GHz tels que les autres appareils LAN sans fil, les fours à micro-ondes et les téléphones portables. Lorsque des problèmes surviennent à cause de l’électricité statique, etc., il est possible que le téléviseur s’éteigne afin de se protéger. Dans ce cas, éteignez le téléviseur à l’aide de son interrupteur principal, puis rallumez-le.

Des informations supplémentaires sur le réseau LAN sans fil sont disponibles sur le site Web suivant.

(uniquement en anglais) http://panasonic.net/viera/support

Évitez de brûler ou de casser les piles.

Laissez suffisamment d’espace autour du téléviseur pour empêcher la génération d’une chaleur excessive, qui pourrait provoquer une défaillance prématurée de certains composants électroniques. Distance minimale : 10 10

N’utilisez pas ensemble une pile neuve et une pile usée.

N’utilisez pas ensemble des piles de types différents (comme des piles alcalines et des piles au manganèse). N’utilisez pas de piles rechargeables (Ni-Cd, etc.).

La ventilation ne doit en aucun cas être bloquée, en plaçant par exemple un journal, une nappe ou des rideaux sur les orifices de ventilation.

Que vous utilisiez un piédestal ou non, assurezvous toujours que les orifices de la partie inférieure du téléviseur ne sont pas bloqués et qu’il existe un espace suffisant pour permettre une ventilation appropriée.

Déplacement du téléviseur

Les piles ne doivent pas être exposées à une chaleur excessive telle que la lumière du soleil, le feu ou autre.

Assurez-vous de jeter les piles de la manière appropriée. Retirez la pile de l’unité lorsque celle-ci n’est pas utilisée pendant une période prolongée pour éviter toute fuite, corrosion ou explosion de la batterie. Téléviseur à cristaux liquides

Déclaration de Conformité (DoC)

“Dans le présent document, Panasonic Corporation déclare que ce téléviseur est en conformité par rapport aux exigences essentielles et aux autres clauses pertinentes de la Directive 1999/5/CE.” Si vous souhaitez obtenir un exemplaire du DoC d’origine de ce téléviseur, veuillez consulter le site Internet suivant :

Avant de déplacer le téléviseur, débranchez tous les câbles.

http://www.doc.panasonic.de

Lors d’une période prolongée sans

Représentant agréé :

Attention Ce téléviseur consomme de l’énergie même en mode d’arrêt, tant que la fiche du cordon d’alimentation est branchée sur une prise de courant sous tension. Si vous n’utilisez pas le téléviseur pendant une période prolongée, déconnectez-le du secteur.

Attention N’exposez pas vos oreilles au son excessif du casque. Vous pourriez vous causer des dommages irréversibles de l’ouïe. Si vous entendez un battement dans vos oreilles, abaissez le volume ou arrêtez temporairement d’utiliser le casque.

Panasonic Testing Centre

Panasonic Marketing Europe GmbH Winsbergring 15, D-22525 Hamburg, Germany Ce téléviseur est prévu pour une utilisation dans les pays suivants. Albanie, Andorre, Autriche, Belgique, Bulgarie, Croatie, Chypre, République tchèque, Danemark, Estonie, Finlande, France, Allemagne, Grèce, Hongrie, Italie, Islande, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Monaco, Monténégro, Pays-Bas, Norvège, Pologne, Portugal, Roumanie, Slovaquie, Slovénie, Espagne, Suède, Suisse, Turquie, Macédoine La fonctionnalité LAN sans fil de ce téléviseur doit être utilisée exclusivement en intérieur.

Pile pour la télécommande

Attention Une installation incorrecte peut entraîner des fuites, de la corrosion et l’explosion de la pile. Ne remplacez que par le même modèle ou un modèle équivalent. Français

(p. 10) N2QAYB001009

D Cordon d’alimentation

Garantie Pan Européenne Il est possible que les accessoires ne soient pas tous rassemblés. Veillez à ne pas les jeter par inadvertance. Pour plus d’informations relatives aux accessoires en option, reportez-vous à [AIDE] (Assistance > Accessoires en option).

Monter / retirer le piédestal

Vis de montage (3) M3 × 14

Retrait du piédestal du téléviseur

Assurez-vous de retirer le piédestal de la manière suivante lorsque vous utilisez l’applique de suspension au mur ou lorsque vous remballez le téléviseur. 1 Retirez les vis de montage

3 Retirez les vis de montage

2 Déboîtez le piédestal du téléviseur. de l’applique.

6 Borne d’antenne / câble

7 AV2 (COMPONENT / VIDEO)

Les appareils externes et les câbles illustrés ne sont pas fournis avec ce téléviseur. Assurez-vous que le téléviseur est débranché de la prise secteur avant de connecter ou de déconnecter tout câble. Vérifiez que le type de terminal et les fiches des câbles sont corrects pour la connexion. Utilisez un câble compatible HDMI de type “fully wired”. Utilisez un câble péritel de type “fully wired”.

Cordon d’alimentation

Maintenez le téléviseur à distance des appareils

électroniques (équipement vidéo, etc.) ou des appareils munis d’un capteur infrarouge, à défaut une distorsion de l’image / du son peut se produire ou le fonctionnement des autres appareils peut être affecté. Veuillez aussi lire le manuel de l’appareil raccordé.

50 / 60 Hz Cordon d’alimentation

Insérez la fiche d’alimentation secteur fermement en place.

Lorsque vous débranchez le cordon d’alimentation, vous devez absolument commencer par débrancher la fiche du cordon d’alimentation de la prise de courant.

Pour DVB-C, DVB-T, Analogique

Ce téléviseur dispose de la fonction de client DVB-viaIP. Il peut se connecter au serveur DVB-via-IP pour regarder l’émission diffusée.

Il est recommandé de connecter le serveur DVB-viaIP avec un câble LAN.

Utilisez le câble LAN STP (Shielded Twist Pair).

Enregistreur DVD (VCR) / Décodeur

Serveur DVB-via-IP Câble RF Antenne

Antenne satellite Câble

Réseau local sans fil intégré

Serveur DVB-via-IP Câble RF Câble péritel

Câble RF Antenne satellite

Selon l’état du réseau et la diffusion, il est possible que cette fonction ne soit pas disponible. Pour plus d’informations sur les connexions, lisez le manuel du serveur DVB-via-IP. Pour plus de détails, reportez-vous à [AIDE] (Fonctions > DVB-via-IP).

Câble HDMI Antenne satellite

Antenne Enregistreur DVD / VCR Décodeur

Appareils AV Un environnement réseau à large bande est nécessaire pour utiliser les services Internet.

Si vous ne disposez pas de services réseau à large bande, veuillez consulter votre revendeur pour obtenir de l’assistance. Préparez l’environnement Internet pour la connexion câblée ou sans fil. La configuration de la connexion réseau démarre lors (p. 12) de la première utilisation du téléviseur.

Enregistreur DVD / VCR Téléviseur

Téléviseur Environnement Internet Câble Câble LAN (blindé) Utilisez le câble LAN STP (Shielded Twist Pair). Câble péritel

Câble RF Enregistreur DVD / VCR Environnement

Réseau local sans fil intégré

Autres raccordements

Câble HDMI Amplificateur avec système de haut-parleurs

Équipements externes (lecteurs DVD, etc.)

(équipement COMPONENT)

Pour régler le volume [Ecouteurs] dans le menu Son Pour sélectionner la sortie sonore afin de régler le volume [Paramètre haut-parleur] dans le menu Son Téléviseur

(mini-fiche stéréo M3)

Lecteur DVD Caméscope / Console de jeu

(équipement VIDEO) Téléviseur

(Écouter) Caméscope / Console de jeu

Amplificateur (écoute avec haut-parleurs externes)

Utilisez le port HDMI2 pour connecter le téléviseur à un amplificateur possédant la fonctionnalité ARC (Audio Return Channel).

Éteignez toujours le téléviseur à l’aide de l’interrupteur d’alimentation avant d’insérer ou de retirer le module IC.

Si la carte à puce est accompagnée d’un module IC, insérez d’abord le module IC, puis insérez la carte dans ce dernier. Insérez ou retirez le module IC dans son intégralité et dans le bon sens comme indiqué. Normalement, les chaînes cryptées devraient apparaître. (Les canaux disponibles et leurs fonctions dépendent du module IC.) Si des chaînes cryptées ne s’affichent pas [Interface commune] dans le menu Configuration Des modules IC accompagnés d’anciennes versions firmware qui ne sont pas complètement interopérables avec le nouveau téléviseur CI+ v1.3 sont probablement commercialisés. Le cas échéant, veuillez contacter votre fournisseur de contenu. Pour plus de détails, reportez-vous à [AIDE] (Fonctions > Interface commune), lisez le mode d’emploi du module IC ou informez-vous auprès du fournisseur du contenu. Téléviseur

Pour la connexion à un amplificateur sans fonctionnalité ARC, utilisez le port DIGITAL AUDIO.

Pour écouter le son multicanal d’un appareil externe (par exemple, Dolby Digital 5.1 canaux), raccordez l’appareil en question à un amplificateur. Pour plus d’informations sur les raccordements, consultez le mode d’emploi de l’appareil en question et de l’amplificateur. Téléviseur

Module IC VIERA Link

Utilisez HDMI1 - 2 pour la connexion VIERA Link. Pour plus de détails, reportez-vous à [AIDE] (Fonctions > VIERA Link “HDAVI Control™”).

Identifier les commandes

1 Commutateur de mode de veille Activé / Désactivé

2 Guide TV \ ­ – & 3 [Menu principal] &&ƒ&­ ‚ % ˆ­ † 4 Touche télétexte 5 Informations \ \¼ & 6 APPS \;< %=? ¸&& @

&­­ ¶ & &­­ 21 Chaîne Haut / Bas 22 Activation / Désactivation de la coupure du son 23 Dernière vue ¶ µ\¼* ¸­ 24 Opérations pour les contenus, les équipements raccordés, etc.

† \‡ ? @ 7 Interrupteur d’alimentation Á &

1 Capteur de signal de télécommande

"& `™ ­ ­ & ­ ­ ­ ­* 2 Capteur de luminosité ambiante ^­ ­&­ – ­ ¸ – ¸&;% &`= ‚ ­ ­ ;*­= 3 DEL d’alimentation Rouge :~ Vert :*­ Orange : * * ?­ @* <*ƒ^ < – ­ ­* À ­ ­ 4 Sélection du mode d’entrée &&ƒ& ™ –¸¶–* ` ­ ­ [Menu principal] &&ƒ& *” &\ && OK? @

¸* * ­* *­ ­ ­ ˆ­ Configurez la connexion au réseau Sélectionnez votre pays †\ *­ &ƒ – * * ­ ­ ‚" * & ?››››®&& ¾ ­@ Cochez le mode de signal du téléviseur à régler, puis sélectionnez [Début ATP] š­ ?\\ \¼ &` @ š ­ <¸­ –* * &ƒ ­ ­ ;ˆ­ ­ ^~8†= " ­ ­ ;|­–=;‚^­ = ;–= %;–= ¸\& ­ ;|­–=;‚^­ = &­­ &* Â` * \ ­–

Branchez le téléviseur à une prise

électrique et allumez-le <¸ – – ¶ ¸\

Sélectionnez le type de [Écran d’accueil]

Sélectionnez les éléments suivants

¶ ¸­ & š Sélectionnez votre environnement Maison

Utiliser la télécommande

Sélectionnez la langue

Sélectionnez [Maison] %­ ¸* * ; = ¶ \*

La configuration automatique est alors terminée et votre téléviseur est prêt pour le visionnement.

% ­ ­\­*­ Â` ˆ| ­ & * ¶ ¸­

<­ ­* & * –¸ ¸ ­ & \ ; * –= ­ ­ ;*­= <­ ­* & * –¸ ¸ À–¸ ¸ ­ & › ;` ¸¾= ­ ­ ;*­= ­ ¶* \¼ [Installation auto chaînes] dans [Réglage menu] (menu Configuration) ™ ­ ~ &` [Ajouter signal du téléviseur] dans [Réglage menu] (menu Configuration) ­ ­ [Réglage usine] dans [Menu système] (menu Configuration)

Allumez le téléviseur ?­ ­* @

<¸& ¸ ¾*­?&@ < ;½ ¸ =\­&&¼ & š;½­ ­* =

Regarder la télévision

Sélectionnez l’afficheur du téléviseur dans [Écran d’accueil]

Sélectionnez le mode

Sélection TV DVB-C DVB-T DVB-via-IP Analogique

Sélectionnez une chaîne

Pour accéder à chaque fonction

Accédez à [Liste APPS] et sélectionnez une fonction

Sélectionnez la catégorie et l’élément

FAQ Avant de demander de l’aide, essayez d’abord de régler le problème en vous reportant à ces instructions simples.

Pour plus de détails, reportez-vous à [AIDE] (Assistance > FAQ). Le téléviseur ne s’allume pas Vérifiez que le câble d’alimentation est branché sur le téléviseur et sur la prise secteur.

Des parties du téléviseur chauffent

Des parties du téléviseur peuvent chauffer. Ces augmentations de température ne posent aucun problème en termes de performances ou de qualité. Si vous le poussez avec le doigt, le panneau d’affichage bouge légèrement et fait du bruit Un léger espace est présent autour du panneau afin d’éviter son endommagement. Il ne s’agit pas d’un dysfonctionnement.

Le téléviseur entre en “Mode de veille”

La fonction de mise en veille automatique est activée. La télécommande ne fonctionne pas ou fonctionne de manière sporadique Les piles sont-elles bien insérées ? (p. 11) Le téléviseur a-t-il été allumé ? Les piles sont peut-être faibles. Remplacez-les par des piles neuves. Pointez la télécommande directement vers le capteur de signal de télécommande du téléviseur (dans un rayon de 7 m et sous un angle de 30 degrés du capteur de signal). Placez le téléviseur à l’écart des rayons du soleil ou autres sources de lumière intense, pour éviter qu’ils ne brillent sur le capteur de signal de télécommande du téléviseur. Aucune image ne s’affiche Vérifiez que la TV est allumée. Vérifiez que le câble d’alimentation est branché sur le téléviseur et sur la prise secteur. Vérifiez que le bon mode d’entrée est sélectionné. Vérifiez que le réglage de [AV2] ([COMPONENT] / [VIDEO]) dans [Sélection d’entrée] correspond au signal émis par l’appareil externe. L’option [Rétro-éclairage], [Contraste], [Luminosité] ou [Couleur] du menu Image est-elle réglée sur la valeur minimum ? Vérifiez que tous les câbles requis sont installés et que toutes les connexions sont fermement établies. Une image anormale s’affiche Un auto-test est intégré dans le téléviseur. Permet d’établir un diagnostic des problèmes d’image ou de son. [Auto-évaluation du téléviseur] (menu Aide) Éteignez le téléviseur à l’aide de son interrupteur d’alimentation, puis rallumez-le. Si le problème persiste, initialisez tous les réglages. [Réglage usine] dans [Menu système] (menu Configuration)

Retirez tout d’abord la fiche du cordon d’alimentation de la prise de courant.

Panneau d’affichage, Coffret,

TX-32CS510E Entretien régulier :

734 mm × 474 mm × 148 mm (avec le piédestal)

Essuyez doucement la surface du panneau d’affichage, du coffret ou du piédestal à l’aide d’un chiffon doux pour nettoyer la saleté ou les empreintes.

734 mm × 437 mm × 69 mm (téléviseur uniquement)

Pour la saleté récalcitrante :

6,5 kg Net (avec le piédestal)

(1) Dépoussiérez d’abord la surface.

5,5 kg Net (téléviseur uniquement)

(2) Imbibez un chiffon doux avec de l’eau pure ou un détergent neutre dilué (1 volume de détergent pour

Source d’alimentation

(3) Essorez bien le chiffon. (Veillez à ce que les liquides n’entrent pas dans le téléviseur car ceci pourrait causer des défaillances du produit.)

(4) Nettoyez soigneusement l’humidité et toute trace récalcitrante.

(5) Enfin, essuyez toute trace d’humidité. Attention N’utilisez pas de chiffon rêche et ne frottez pas trop vivement la surface, cela pourrait rayer cette dernière. Veillez à ne pas soumettre les surfaces du téléviseur à un insecticide, un solvant, un diluant ou d’autres substances volatiles. Ceci pourrait altérer le fini de la surface ou provoquer le pelage de la peinture. La surface du panneau d’affichage a reçu un traitement spécial et peut s’abîmer facilement. Ne cognez pas ou ne rayez pas la surface avec vos ongles ou des objets rigides. Évitez tout contact prolongé du coffret et du piédestal avec une substance en caoutchouc ou en PVC. Ceci pourrait altérer le fini de la surface.

Fiche du cordon d’alimentation

Essuyez régulièrement la fiche du cordon d’alimentation avec un chiffon sec. Humidité et poussière peuvent être à l’origine d’un incendie ou d’une électrocution.

CA 220 à 240 V, 50 / 60 Hz

Panneau LCD à DEL Son

Sortie haut-parleurs 20 W (10 W + 10 W) Casque Mini-prise stéréo M3 (3,5 mm) × 1

Entrée / sortie AV1 Péritel (entrée audio/vidéo, sortie audio/vidéo, entrée RVB) Entrée AV2 (COMPONENT / VIDEO) VIDEO Type de broche RCA × 1 1,0 V[p-p] (75 :) AUDIO L - R Type de broche RCA × 2 0,5 V[rms] Y 1,0 V[p-p] (y compris la synchronisation) PB/CB, PR/CR ±0,35 V[p-p] Entrée HDMI 1 / 2 Connecteurs TYPE A HDMI1 : Content Type HDMI2 : Content Type, Audio Return Channel Ce téléviseur prend en charge la fonction “HDAVI Control 5”. Fente pour carte Fente d’interface commune (compatible IC Plus) × 1

Conditions de fonctionnement

0 °C à 35 °C Systèmes de réception / Nom de bande

Vérifiez les dernières informations concernant les services disponibles sur le site Web suivant. (uniquement en anglais) http://panasonic.net/viera/support

HR 20 % à 80 % (pas de condensation)

Réseau local sans fil intégré

Conformité standard et Gamme de fréquence* IEEE802.11a/n 5,180 GHz à 5,320 GHz, 5,500 GHz à 5,580 GHz, 5,660 GHz à 5,700 GHz IEEE802.11b/g/n 2,412 GHz à 2,472 GHz Sécurité

DVB-C Services de télévision numérique par câble

(MPEG2 et MPEG4-AVC(H.264)) DVB-T / T2 Services de télévision numérique terrestre (MPEG2 et MPEG4-AVC(H.264)) PAL B, G, H, I SECAM B, G SECAM L, L’ VHF E2 - E12 VHF A - H (ITALIE) CATV (S01 - S05) CATV S11 - S20 (U1 - U10) VHF H1 - H2 (ITALIE) UHF E21 - E69 CATV S1 - S10 (M1 - M10) CATV S21 - S41 (Hyperbande) PAL D, K SECAM D, K VHF R1 - R2 VHF R3 - R5

WPA-PSK (TKIP/AES) WEP (64 bits/128 bits) *: La fréquence et le canal varient en fonction du pays. Remarque La conception et les caractéristiques techniques sont sujettes à modification sans préavis. Les poids et dimensions sont approximatifs. Pour plus d’informations sur la consommation électrique, la résolution d’affichage, etc., consultez la fiche Produit. Pour plus d’informations relatives aux logiciels libres, reportez-vous à [AIDE] (Assistance > Licence). Ce téléviseur est conforme aux normes EMC indiquées ci-dessous. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024

Lors de l’utilisation de l’applique du support mural

Veuillez contacter le revendeur Panasonic le plus proche pour acheter l’applique du support mural recommandée. Orifices pour l’installation de l’applique du support mural Arrière du téléviseur 200 mm

Lecture des bandes NTSC à partir de certains magnétoscopes PAL (VCR) M.NTSC Lecture à partir de magnétoscopes M.NTSC (VCR)

Profondeur de vissage minimum: 9 mm maximum: 14 mm Diamètre: M4

NTSC (entrée AV uniquement)

Lecture à partir de magnétoscopes NTSC (VCR)

Vissez pour fixer le téléviseur sur le support mural (non fourni avec le téléviseur)

L’élimination des équipements et des batteries usagés

Applicable uniquement dans les pays membres de l’Union européenne et les pays disposant de systèmes de recyclage. Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Le numéro de modèle et le numéro de série de cet appareil se trouvent sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conserver ce mode d’emploi, ainsi que votre reçu d’achat, comme preuve définitive de votre achat, afin de faciliter la procédure d’identification en cas de vol ou de perte, et pour les services de garantie. Numéro de modèle

Imprimé en République tchèque
