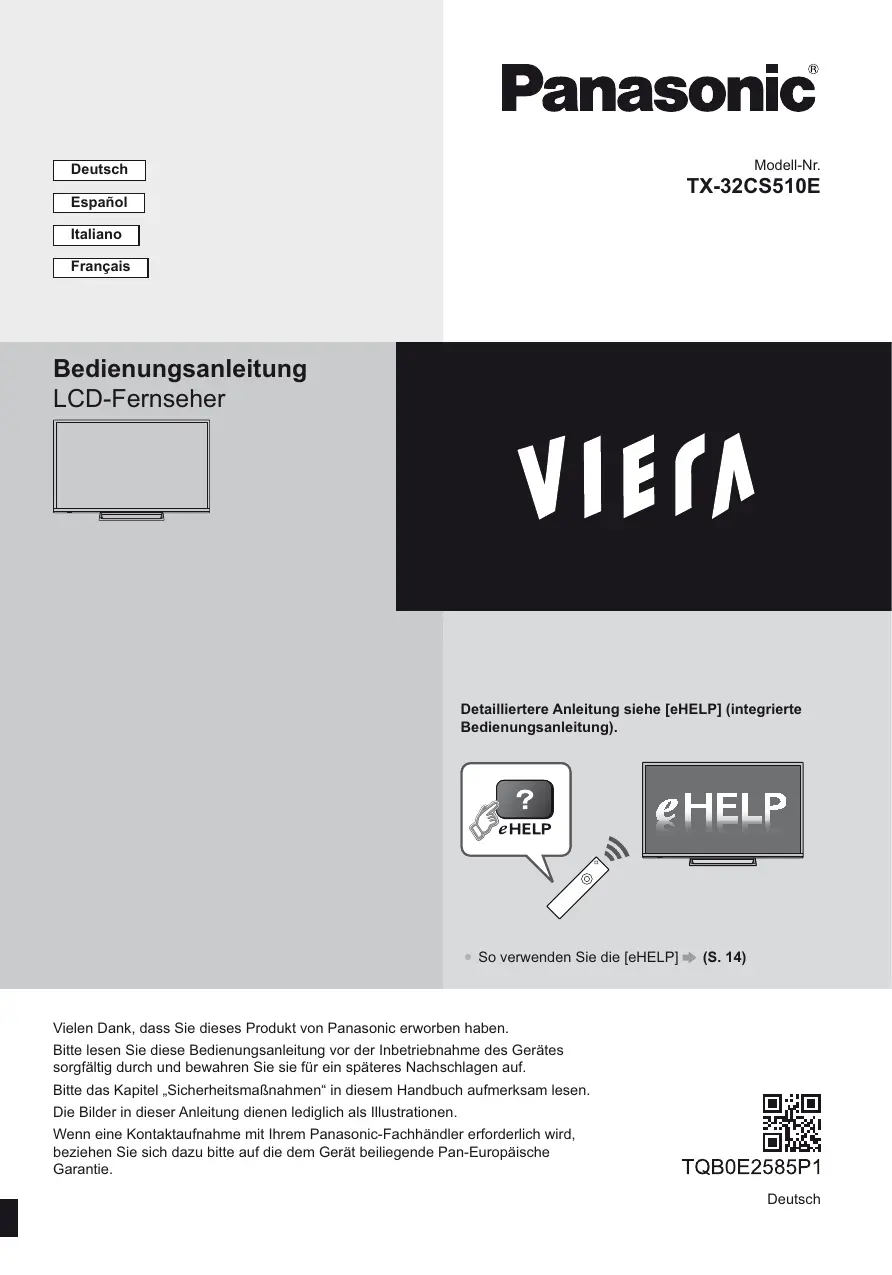

BEDIENUNGSANLEITUNG TX-32CS510E PANASONIC

TX-32CS510E Español Italiano Français

Bedienungsanleitung LCD-Fernseher

Detailliertere Anleitung siehe [eHELP] (integrierte Bedienungsanleitung).

So verwenden Sie die [eHELP]

Vielen Dank, dass Sie dieses Produkt von Panasonic erworben haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für ein späteres Nachschlagen auf. Bitte das Kapitel „Sicherheitsmaßnahmen“ in diesem Handbuch aufmerksam lesen. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen. Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie. Deutsch

Informationen zu den Marken entnehmen siehe [eHELP] (Support > Lizenzinformationen).

Inhaltsverzeichnis Bitte unbedingt lesen Wichtiger Hinweis ················································· 3 Sicherheitsmaßnahmen ········································· 3

Wichtiger Hinweis Hinweis für die Funktionen DVB / Datensendungen / IPTV Dieser Fernseher entspricht den Standards (Stand August 2014) für die digitalen terrestrischen DVB-T/ T2-Dienste (MPEG2 und MPEG4-AVC(H.264)), die digitalen DVB-C-Kabeldienste (MPEG2 und MPEG4AVC(H.264)). Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Verfügbarkeit von DVB-T/T2-Diensten an Ihrem Wohnort. Bitte konsultieren Sie Ihren Kabel-TV-Anbieter hinsichtlich der Verfügbarkeit von DVB-C-Diensten für diesen Fernseher. Bei Signalen, die nicht den Standards DVB-T/T2 oder DVB-C entsprechen, funktioniert dieser Fernseher möglicherweise nicht wie vorgesehen. Abhängig von Land, Region, Sender, Dienstanbieter und Netzwerkumgebung stehen nicht alle Funktionen zur Verfügung. Nicht alle CI-Module funktionieren ordnungsgemäß mit diesem Fernseher. Informationen über verfügbare CI-Module erhalten Sie bei Ihrem Dienstanbieter. Dieser Fernseher funktioniert möglicherweise mit einem nicht vom Dienstanbieter genehmigten CIModul nicht ordnungsgemäß. Abhängig vom Dienstanbieter werden möglicherweise zusätzliche Gebühren fällig. Kompatibilität mit zukünftigen Funktionen oder Diensten kann nicht garantiert werden. Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.net/viera/support Panasonic garantiert nicht den Betrieb und die Leistung von Peripheriegeräten anderer Fabrikate. Wir übernehmen keinerlei Haftung für Schäden, die durch den Betrieb und/oder die Leistung dieser Peripheriegeräte entstehen.

Sicherheitsmaßnahmen Um die Gefahr von Stromschlag, Feuer, Schäden oder Verletzungen zu vermeiden, befolgen Sie bitte die nachstehenden Hinweise und Warnungen:

Netzstecker und Netzkabel Warnung Ziehen Sie den Netzstecker unverzüglich aus der Netzsteckdose, falls Sie irgendetwas Ungewöhnliches feststellen. Dieser Fernseher wird mit 220–240 V Wechselstrom, 50/60 Hz betrieben. Schieben Sie den Netzstecker vollständig in die Netzsteckdose ein. Stellen Sie sicher, dass der Netzstecker frei zugänglich ist. Ziehen Sie den Netzstecker, bevor Sie den Fernseher reinigen. Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. Schützen Sie das Netzkabel vor Beschädigung. • Stellen Sie keine schweren Gegenstände auf das Netzkabel. • Verlegen Sie das

Netzkabel nicht in der Nähe eines heißen Gegenstands. • Ziehen Sie nicht am Netzkabel. Halten Sie das Netzkabel während des Herausziehens am Steckergehäuse. • Ziehen Sie unbedingt den Netzstecker aus der

Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern. • Das Netzkabel darf nicht verdreht, geknickt oder

Dieses Produkt wird unter der AVC Patent PortfolioLizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm („AVC-Video“) zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt. Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich. Siehe http://www.mpegla.com. Nur aufrecht transportieren.

überdehnt werden. • Verwenden Sie auf keinen Fall einen beschädigten

Netzstecker oder eine beschädigte Netzsteckdose. • Achten Sie darauf, dass das Netzkabel nicht durch

den Fernseher abgeklemmt wird. Nur das zum Lieferumfang dieses Fernsehers gehörige Netzkabel verwenden!

Pflege Warnung Entfernen Sie keine Abdeckungen und nehmen Sie selbst keinesfalls Änderungen am Fernseher vor, wenn stromführende Teile freiliegen. Im Inneren des Gerätes sind keine Teile vorhanden, die vom Benutzer gewartet werden könnten. Deutsch

Setzen Sie den Fernseher niemals Regen oder Feuchtigkeit aus. Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllten Gefäße wie z. B. Vasen auf oder über dem Gerät platziert werden, und halten Sie das Gerät von Tropf- oder Spritzwasser fern. Führen Sie keine Gegenstände durch die Lüftungsschlitze des Gerätes ein. Verwenden Sie keinen nicht zugelassenen Standfuß oder fremdes Befestigungsmaterial. Bitte beauftragen Sie Ihren Panasonic-Fachhändler mit der Aufstellung oder Anbringung der zugelassenen Wandhalterung. Setzen Sie den Bildschirm keiner starken äußeren Einwirkung oder Erschütterung aus. Sicherstellen, dass keine Kinder auf den Fernseher klettern. Stellen Sie das Gerät nicht auf unebenen oder instabilen Unterlagen ab und vergewissern Sie sich, dass das Gerät nicht über die Kanten der Unterlage hinaussteht. Dieses Fernsehgerät ist als Tischgerät vorgesehen. Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen.

Um einen Brand zu verhindern, niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Nähe des Fernsehgerätes aufstellen. Gefahren durch Verschlucken / Ersticken Warnung Die Verpackung (insbesondere Plastiktüten) kann zum Ersticken führen. Kleinteile können von Kindern (unter 3 Jahren) verschluckt werden! Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern.

Standfuß Warnung Den Standfuß nicht zerlegen oder modifizieren. Vorsicht Verwenden Sie auf keinen Fall einen anderen Standfuß als den im Lieferumfang dieses Fernsehers enthaltenen.

Den Standfuß nicht verwenden, falls er verzogen, gerissen oder gebrochen ist. Bitte wenden Sie sich in diesem Fall unverzüglich an Ihren PanasonicFachhändler. Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen werden. Sicherstellen, dass der Fernseher beim Aufstellen des Standfußes keinen Stößen ausgesetzt wird. Sicherstellen, dass keine Kinder auf den Standfuß klettern. Installieren oder entfernen Sie den Fernseher auf/von dem Standfuß mit mindestens zwei Personen. Installieren oder entfernen Sie den Fernseher gemäß dem angegebenen Verfahren.

Radiowellen Warnung Verwenden Sie das Gerät nicht in Heilanstalten oder an Orten mit medizinischen Geräten. Radiowellen vom Fernseher können medizinische Geräte beeinträchtigen und aufgrund solcher Störungen zu Unfällen führen. Verwenden Sie das Gerät nicht in der Nähe von Regelungssystemen, wie zum Beispiel Automatiktüren oder Brandmeldeanlagen. Radiowellen vom Fernseher können automatische Steuergeräte beeinträchtigen und aufgrund solcher Störungen zu Unfällen führen. Halten Sie zum Fernseher einen Mindestabstand von 22 cm ein, wenn Sie einen Herzschrittmacher haben. Die Radiowellen können die Funktionsfähigkeit des Schrittmachers beeinträchtigen. Den Fernseher nicht auseinandernehmen oder umbauen.

Integriertes Wireless-LAN Vorsicht Das integrierte Wireless-LAN nicht zum Verbinden mit einem drahtlosen Netzwerk (SSID*) verwenden, für das Sie keine Nutzungsrechte besitzen. Netzwerke dieser Art können in Suchergebnissen aufgeführt werden. Ihre Benutzung kann jedoch als illegaler Zugriff behandelt werden. *Die SSID ist die Bezeichnung, mit der ein bestimmtes drahtloses Übertragungsnetzwerk identifiziert wird. Das integrierte Wireless-LAN keinen hohen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit aussetzen. Per Funk übermittelte Daten können abgefangen und überwacht werden. Das eingebaute Wireless-LAN verwendet die Frequenzbänder 2,4 GHz und 5 GHz. Um bei Benutzung des eingebauten WLAN Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher von anderen WLAN-Geräten wie Mikrowellen, Mobiltelefonen und anderen Geräten, welche 2,4 GHz- und 5 GHz-Signale verwenden, entsprechenden Abstand haben.

Bei Störungen aufgrund von statischer Elektrizität usw. kann der Fernseher zum Schutz des Gerätes den Betrieb einstellen. Schalten Sie in diesem Fall den Fernseher mit dem Netzschalter aus und anschließend wieder ein. Zusätzliche Informationen zum Wireless-LAN können Sie auf der folgenden Webseite finden. (Nur auf Englisch) http://panasonic.net/viera/support

Ventilation Vorsicht Lassen Sie genügend Platz um den Fernseher, um übermäßige Hitze zu vermeiden, die zu frühzeitigem Versagen von elektronischen Bauteilen führen könnte. Mindestabstand:

Vorsicht Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zum Auslaufen von Batterieelektrolyt, Korrosion und Explosion führen. Nur durch denselben oder einen äquivalenten Typ ersetzen. Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein. Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali- und eine Manganbatterie) gemeinsam ein. Verwenden Sie keine wiederaufladbaren Batterien (Ni-Cd-Akkus usw.). Batterien dürfen weder verbrannt noch zerlegt werden. Setzen Sie Batterien keiner übermäßigen Wärme aus wie z. B. direkter Sonneneinstrahlung, offenem Feuer usw. Achten Sie darauf, die Batterien ordnungsgemäß zu entsorgen.

Batterien für Fernbedienung

Die Ventilation darf nicht durch Bedecken der Lüftungsschlitze mit Gegenständen wie Zeitungen, Tischdecken und Vorhängen behindert werden. Egal, ob Sie einen Standfuß verwenden oder nicht, stellen Sie immer sicher, dass die Lüftungsschlitze an der Unterseite des Fernsehers nicht blockiert sind und genügend Platz für ausreichende Belüftung vorhanden ist.

Transportieren des Fernsehers Vorsicht Ziehen Sie alle Kabel ab, bevor Sie den Fernseher transportieren.

Bei längerem Nichtgebrauch Vorsicht Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist. Ziehen Sie das Netzkabel aus der Steckdose, wenn der Fernseher für längere Zeit nicht genutzt wird.

Entfernen Sie die Batterien aus dem Gerät, wenn Sie dieses für längere Zeit nicht benutzen, damit die Batterien nicht auslaufen, es zu Korrosionsbildung oder gar zu einer Explosion kommen kann. LCD-Fernseher

Konformitätserklärung (DoC) „Hiermit erklärt Panasonic Corporation, dass dieser Fernseher die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/ EG erfüllt.“ Wenn Sie eine Kopie der originalen DoC dieses Fernsehgeräts erhalten wollen, besuchen Sie bitte die folgende Website: http://www.doc.panasonic.de Beauftragte Einrichtung: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, D-22525 Hamburg, Germany

Hohe Lautstärke Vorsicht Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen. Dies kann Ihr Gehör dauerhaft schädigen. Wenn Sie ein Trommeln in den Ohren hören, reduzieren Sie die Lautstärke oder verwenden Sie vorübergehend keinen Kopfhörer.

Dieser Fernseher ist für den Einsatz in folgenden Ländern vorgesehen. Albanien, Andorra, Österreich, Belgien, Bulgarien, Kroatien, Zypern, Tschechische Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Italien, Island, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Monaco, Montenegro, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowakei, Slowenien, Spanien, Schweden, Schweiz, Türkei, Mazedonien Die WLAN-Funktion dieses Fernsehers darf ausschließlich in geschlossenen Räumen genutzt werden. Deutsch

Mitgeliefertes Zubehör

Zusammenbau des Standfußes A C

Bedienungsanleitung Pan-Europäische Garantie Möglicherweise sind nicht alle Zubehörteile zusammen verpackt. Achten Sie darauf, keine Zubehörteile versehentlich wegzuwerfen. Informationen zu optionalem Zubehör siehe [eHELP] (Support > Sonderzubehör).

Zusammenbau / Abnahme des Standfußes Schraube (3) M3 × 14 Schraube (4)

Abnehmen des Standfußes vom Fernseher M4 × 15

Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den Standfuß folgendermaßen: 1 Entfernen Sie die Schrauben

2 Ziehen Sie den Standfuß vom Fernseher ab. 3 Entfernen Sie die Schrauben

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder trennen. Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist. Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

7 AV2 (COMPONENT / VIDEO)

6 Buchse für terrestrische Antenne / KabelAnschluss (S. 7) 8 ETHERNET 9 AV1 (SCART)

Grundlegende Anschlüsse

Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Halten Sie den Fernseher von Elektrogeräten (Videogeräten usw.) oder Geräten mit Infrarotsensoren fern. Andernfalls kann es zu Verzerrungen von Bild oder Ton kommen oder der Betrieb des anderen Gerätes kann gestört werden. Bitte lesen Sie auch die Anleitung des anzuschließenden Gerätes.

220–240 V Wechselstrom 50 / 60 Hz

Schieben Sie den Netzstecker bis zum Anschlag ein.

Achten Sie beim Trennen vom Netz unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

Dieser Fernseher kann als DVB-via-IP-Client fungieren, so dass er an einen DVB-via-IP-Server angeschlossen werden kann, um gestreamte Sendungen zu empfangen. Es wird empfohlen, die Verbindung zu dem DVB-viaIP-Server mit einem LAN-Kabel herzustellen.

2 USB Anschluss 3 Kopfhörerbuchse 4 DIGITAL AUDIO

(S. 9) LAN-Kabel (Abgeschirmt) Deutsch

Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP).

DVD-Recorder (VCR) / Settopbox

TV DVB-via-IP-Server HF-Kabel Terrestrische Antenne Satellitenschüssel Kabel

Drahtlose Verbindung Kabel

Integriertes Wireless-LAN Zugangspunkt DVB-via-IP-Server HF-Kabel SCART-Kabel

Terrestrische Antenne Satellitenschüssel Je nach Netzwerkumgebung und Sendung ist diese Funktion möglicherweise nicht verfügbar. Informationen zur Verbindung finden Sie in der Bedienungsanleitung des DVB-via-IP-Servers. Weitere Informationen siehe [eHELP] (Funktionen > DVB-via-IP).

HF-Kabel HDMI-Kabel Satellitenschüssel Terrestrische Antenne DVD-Recorder / VCR Settopbox

Um Internetdienste nutzen zu können, ist eine Breitband-Netzwerkumgebung erforderlich. Wenn Sie nicht über Breitband-Netzwerkdienste verfügen, wenden Sie sich zwecks Hilfestellung an Ihren Fachhändler. Bereiten Sie den Internet-Zugang für eine Kabelverbindung oder drahtlose Verbindung vor. Die Einrichtung der Netzwerkverbindung startet bei der Erstinstallation des Fernsehers. (S. 12)

DVD-Recorder / VCR TV Kabelverbindung TV Internet-Zugang

SCART-Kabel HF-Kabel

LAN-Kabel (Abgeschirmt) Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP).

Drahtlose Verbindung

DVD-Recorder / VCR Terrestrische Antenne Internet-Zugang

Integriertes Wireless-LAN

DVD-Player (COMPONENT Gerät)

TV HDMI-Kabel Verstärker mit Lautsprecheranlage Externe Geräte (DVD-Player usw.)

Kopfhörer Einstellen der Lautstärke [Kopfhörerlautstärke] im Tonmenü Zur Auswahl des Tonausgangs und der Lautstärke [Lautsprecher-Einstellung] im Tonmenü TV

(M3-Stereo-Ministecker) (Bildwiedergabe)

Common Interface (Tonwiedergabe) DVD-Player

Camcorder / Videospielkonsole (VIDEO Gerät) TV

(Bildwiedergabe) (Tonwiedergabe) Camcorder / Videospielkonsole

Verstärker (Wiedergabe über separate Lautsprecher) Verwenden Sie HDMI2 für den Anschluss eines Verstärkers. Diese Verbindung bezieht sich auf die Verwendung eines Verstärkers mit ARC (Audio Return Channel) -Funktion.

Achten Sie stets darauf, den Fernseher über dessen Netzschalter auszuschalten, bevor Sie das CI-Modul einsetzen oder entfernen. Falls eine Smart Card und ein CI-Modul als Satz geliefert werden, setzen Sie zuerst das CI-Modul ein, und setzen Sie dann die Smart Card in das CI-Modul ein. Setzen Sie das CI-Modul komplett in der korrekten Richtung ein bzw. nehmen Sie es so heraus. Normalerweise erscheinen verschlüsselte Sender. (Welche Kanäle gesehen werden können und welche Funktionen dabei verfügbar sind, ist abhängig vom CI-Modul.) Wenn der verschlüsselte Sender nicht angezeigt wird [Common Interface] im Setup-Menü Möglicherweise gibt es auf dem Markt einige CIModule mit älteren Firmware-Versionen, die nicht vollständig kompatibel sind mit dem neuen CI+ v1.3 TV. Wenden Sie sich in diesem Fall an Ihren Inhaltsanbieter. Weitere Informationen siehe [eHELP] (Funktionen > Common Interface), lesen Sie das Handbuch zum zum CI-Modul oder fragen Sie Ihren Inhaltsanbieter.

TV Bei einem Verstärker ohne ARC-Funktion verwenden Sie DIGITAL AUDIO. Zur Wiedergabe von mehrkanaligem Ton von einem externen Gerät (z. B. Dolby Digital 5.1-kanalig) schließen Sie das Gerät an den Verstärker an. Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des betreffenden Geräts und des Verstärkers. CI-Modul

TV VIERA Link Verwenden Sie HDMI1 - 2 für VIERA Link Verbindung. Weitere Einzelheiten siehe [eHELP] (Funktionen > VIERA Link „HDAVI Control™“).

Anordnung der Bedienelemente Fernbedienung

7 OK X * #\ ^$% \_\ & \ \ ` 8 [Optionsmenü] \ *{& |$ 9 Farbige Tasten (rot-grün-gelb-blau) #\ "* * \ |$ 10 Erhöhen/Verringern der Lautstärke 11 Zifferntasten } \ # \ ~ 8 % `*\ ‚% `ƒ8 # | \ \ 12 [eHELP] ;' <=? @ 13 Wahl des Eingangsmodus ~„ \ # \^~8†‡^~8‡^~8 *8‚‡ ~„} \ * \ ~8 X 14 Bildseitenverhältnis %\ *\X 15 Untertitel *} 16 Verlassen ˆ$$\;%`

17 Netflix ^$ " |<‚‰8^ }|$* X `$Š ` 8"#$ ` \ ^^ $\*\ $ X ` #

1 Taste Bereitschaft Ein / Aus 2 Programmassistent

19 Cursortasten #\ *X 20 Zurück ˆ$$\‡*\ ‡% 21 Erhöhen/Verringern der Programmplatznummer 22 Stummschaltung Ein / Aus 23 Letzte Ansicht } \ `\% ` 24 Bedienvorgänge an angeschlossenen Geräten

Einlegen / Entfernen der Batterien ‹ \ '\\

5 Erhöhen / Verringern der Programmplatznummer † ‡`?# ƒ @ 6 Erhöhen / Verringern der Lautstärke † $ ‡\ ?# ƒ @ 7 Netzschalter  8‡

Anzeige- / Bedienfeld ^$ ‘“# \ \”%$ 8 $ \* \`

2 Umgebungssensor ˆ\ $ – X &#;} ` = ; = 3 Einschaltleuchte Rot: \ Grün: Orange: \ $* |$?"#$ #@ ~# |` – < ^ \ $ & \ | \ 4 Wahl des Eingangsmodus _ \ $` # \ \ [Haupt-Menü] †”%$ $\ '& OK?# ƒ @ Deutsch

Erstmalige automatische Einrichtung

Wählen Sie [Zu Hause]

\ # \ %\ \* `| \$X # {& \ | \ ` ^ ~\`\\ \# # \ ‚\ | \ ` *|\\X * # % \ ?%—8˜@\ \% ? \@ \ X*`*% \ \ \ \ X %

Richten Sie den Netzwerkanschluss ein

_X\ % # \\ ; ' = #% X' ;%\&= `'X * \ } \ &XX % \ \ |$_$ Wählen Sie Ihr Land aus _X\ %™\ #X\ < \‚\ ˆ &\% • \ 8‚" ?››››$\ &\# @ Markieren Sie den TV-Signalmodus und wählen Sie dann [Auto Setup starten] š ?\* `% \@ š ` & ^ \%& \™\< #X\ % \ \ ;^~8†8"#$ = % %;|–= ;"#$‚^= # ;=

Schließen Sie den Fernseher an eine Netzsteckdose an und schalten Sie ihn ein \ \* \\ %$

_ ;=\ # `% * •` ` `_;|–= ;"#$‚^= "

Wählen Sie die Art des [Startbildschirm] aus

^ #;%` \=*# # X % # X ^ #X\ % # \;%` \=

Wählen Sie folgende Einträge

ˆ\%™ % # \ & š Bitte wählen Sie Ihren Betrachtungsmodus. Zu Hause

Verwendung der Fernbedienung

Wählen Sie die gewünschte Sprache

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit. | ` \ \ `&% '|8•` "#$*` œ` % \  # \

Hinweis ^| \ \ \ % `ƒ8 #% $~ \# #;8% `ƒ=8 ; = %88 \ $= ; = $% & # › $ \ \ \ | \ \ | % [Auto Setup] in [Tuning-Menü] (Setup-Menü)  &X' * `~8 % [TV-Signal hinzufügen] in [Tuning-Menü] (Setup-Menü) ‚ [Werkseinstellungen] in [System-Menü] (SetupMenü)

Bedienvorgänge Schalten Sie den Fernseher ein ?~@

Betrachten von Fernsehprogrammen

Wählen Sie den TV-Viewer im [Startbildschirm] aus #X\ 

Wählen Sie den gewünschten Modus TV Auswahl DVB-C DVB-T DVB-via-IP Analog

Zeigen Sie [eHELP] an

Wählen Sie einen Kanal #X `#X

2 Zugriff auf die einzelnen Funktionen Rufen Sie die [APPS-Liste] auf und wählen Sie eine Funktion

Wählen Sie die Kategorie und den Eintrag aus

Häufig gestellte Fragen Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten. Weitere Informationen siehe [eHELP] (Support > Häufig gestellte Fragen). Der Fernseher lässt sich nicht einschalten Prüfen Sie, ob das Netzkabel an den Fernseher und an die Netzsteckdose angeschlossen ist. Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um Die automatische Standby-Funktion ist aktiviert.

Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein. Falls die Störung auch weiterhin besteht, setzen Sie alle Einstellungen zurück. [Werkseinstellungen] in [System-Menü] (SetupMenü) Teile des Fernsehers werden heiß Teile des Fernsehers können heiß werden. Solche Temperaturanstiege sind unproblematisch und wirken sich nicht auf die Leistung oder Qualität des Produkts aus. Bei Anstoßen mit dem Finger bewegt sich das Display etwas und macht ein Geräusch Um das Bedienfeld herum ist ein kleiner Abstand, um es vor Schäden zu bewahren. Dabei handelt es sich nicht um eine Funktionsstörung.

Die Fernbedienung funktioniert nicht oder mit Unterbrechungen Sind die Batterien polaritätsrichtig eingelegt? (S. 11) Ist der Fernseher eingeschaltet? Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus. Richten Sie die Fernbedienung direkt auf den Fernbedienungs-Signalsensor des Fernsehers (im Abstand von maximal 7 m und innerhalb eines Winkels von 30 Grad vor dem Signalsensor). Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist. Es wird kein Bild angezeigt Überprüfen Sie, ob der Fernseher eingeschaltet ist. Prüfen Sie, ob das Netzkabel an den Fernseher und an die Netzsteckdose angeschlossen ist. Prüfen Sie, ob der richtige Eingangsmodus gewählt ist. Überprüfen Sie die Einstellungen unter [AV2] ([COMPONENT] / [VIDEO]) in [Eingangswahl], ob sie dem Signal entsprechen, das vom externen Gerät ausgegeben wird. Ist [Backlight], [Kontrast], [Helligkeit] oder [Farbe] im Menü Bildeinstellung auf den Minimalwert eingestellt? Prüfen Sie, ob alle erforderlichen Kabel angeschlossen und alle Anschlüsse stabil hergestellt worden sind. Ein ungewöhnliches Bild erscheint auf dem Bildschirm Dieser Fernseher ist mit einem Selbsttestprogramm ausgestattet. Erstellt eine Diagnose von Bild- oder Tonproblemen. [TV Selbsttest] (Hilfe-Menü) Deutsch

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm, Gehäuse, Standfuß Regelmäßige Pflege: Entfernen Sie Schmutzflecken oder Fingerabdrücke durch sanftes Abreiben der Oberfläche des Bildschirms, des Gehäuses oder des Standfußes mit einem weichen Tuch.

TV TX-32CS510E Abmessungen (B × H × T) 734 mm × 474 mm × 148 mm (mit Standfuß) 734 mm × 437 mm × 69 mm (nur Fernseher)

Gewicht 6,5 kg Netto (mit Standfuß) 5,5 kg Netto (nur Fernseher)

Bei hartnäckigem Schmutz: (1) Entfernen Sie zunächst den Staub von der Oberfläche. (2) Befeuchten Sie ein weiches Tuch mit klarem Wasser oder mit Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser). (3) Wringen Sie das Tuch fest aus. (Bitte darauf achten, dass ins Innere des Fernsehers keine Flüssigkeit gelangen kann, denn das kann einen Ausfall des Gerätes verursachen.) (4) Feuchtigkeit und hartnäckigen Schmutz vorsichtig wegwischen.

Stromversorgung 220–240 V Wechselstrom, 50 / 60 Hz

Ton Lautsprecherausgang 20 W (10 W + 10 W) Kopfhörer M3-Stereo-Minibuchse (3,5 mm) × 1

(5) Wischen Sie zuletzt die Flächen vollständig trocken. Vorsicht Keine harten oder kratzigen Tücher verwenden, da diese die Oberflächen beschädigen könnten. Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen. Diese können die Oberfläche angreifen oder ein Ablösen der Farbe verursachen. Die Oberfläche des Displays ist beschichtet und kann leicht beschädigt werden. Kratzen oder klopfen Sie nicht mit Fingernägeln oder spitzen Gegenständen auf die Oberfläche des Displays. Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen. Dies kann die Qualität der Oberfläche beeinträchtigen.

Anschlussbuchsen AV1-Eingang / -Ausgang SCART (Audio/Video-Eingang, Audio/VideoAusgang, RGB-Eingang) AV2-Eingang (COMPONENT / VIDEO) VIDEO RCA PIN Typ × 1 1,0 V[p-p] (75 :) AUDIO L - R RCA PIN Typ × 2 0,5 V[eff] Y 1,0 V[p-p] (mit Synchronisation)

PB/CB, PR/CR Netzstecker Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. Feuchtigkeit und Staub können einen Brand oder elektrischen Schlag verursachen.

±0,35 V[p-p] HDMI 1 / 2 Eingang Buchsen des Typs A HDMI1: Content Type HDMI2: Content Type, Audio-Rückkanal Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“. Kartensteckplatz Steckplatz Allgemeine Schnittstelle (kompatibel mit CI Plus) × 1

ETHERNET RJ45, IEEE802.3 10BASE-T / 100BASE-TX Betriebsbedingungen Temperatur

0 °C – 35 °C USB DC 5 V, Max. 500 mA [Hi-Speed USB (USB 2.0)] Ausgang DIGITAL AUDIO PCM / Dolby Digital, Lichtleiter

Luftfeuchtigkeit 20 % bis 80 % rel. Feuchtigkeit (ohne Kondensatbildung)

Integriertes Wireless-LAN Eingehaltene Normen und Frequenzbereich*

Empfangssysteme / Empfangsbereiche

Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch)

*: Die Frequenzen und Kanalbelegungen sind je nach Land unterschiedlich. Hinweis Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zum Gewicht und den Abmessungen handelt es sich um Näherungswerte. Informationen über Leistungsaufnahme, Displayauflösung usw. entnehmen Sie den Produktdaten. Informationen über die Open-Source-Software entnehmen siehe [eHELP] (Support > Lizenzinformationen). Dieses Gerät entspricht den nachstehend aufgeführten EMC-Normen. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024

Bei Verwendung der Wandhalterung PAL D, K SECAM D, K VHF R1–R2 VHF R3–R5 VHF R6–R12 UHF E21–E69

Zum Erwerb der empfohlenen Wandhalterung wenden Sie sich bitte an einen Panasonic-Händler in Ihrer Nähe. Löcher für die Befestigung einer Wandhalterung Rückseite des Fernsehers 200 mm 200 mm

PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PALVideorecordern (VCR) möglich M.NTSC Wiedergabe mit M.NTSC-Videorecordern (VCR) möglich

(Seitenansicht) Länge der Befestigungsschraube Minimum: 9 mm Maximum: 14 mm

NTSC (nur AV-Eingang)

Wiedergabe mit NTSC-Videorecordern (VCR) möglich

VHF / UHF Schrauben zum Befestigen des Gerätes an einer Wandhalterung (nicht mit dem Fernseher mitgeliefert) Deutsch

Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Wichtige Informationen Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite des Gerätes angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf. Modellnummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 ”¤›¥ ¦ § $¨&` $ Deutsch

Web Site: http://www.panasonic.com © Panasonic Corporation 2015

TQB0E2585A Gedruckt in der Tschechischen Republik
