BEDIENUNGSANLEITUNG TXP42GW30S PANASONIC

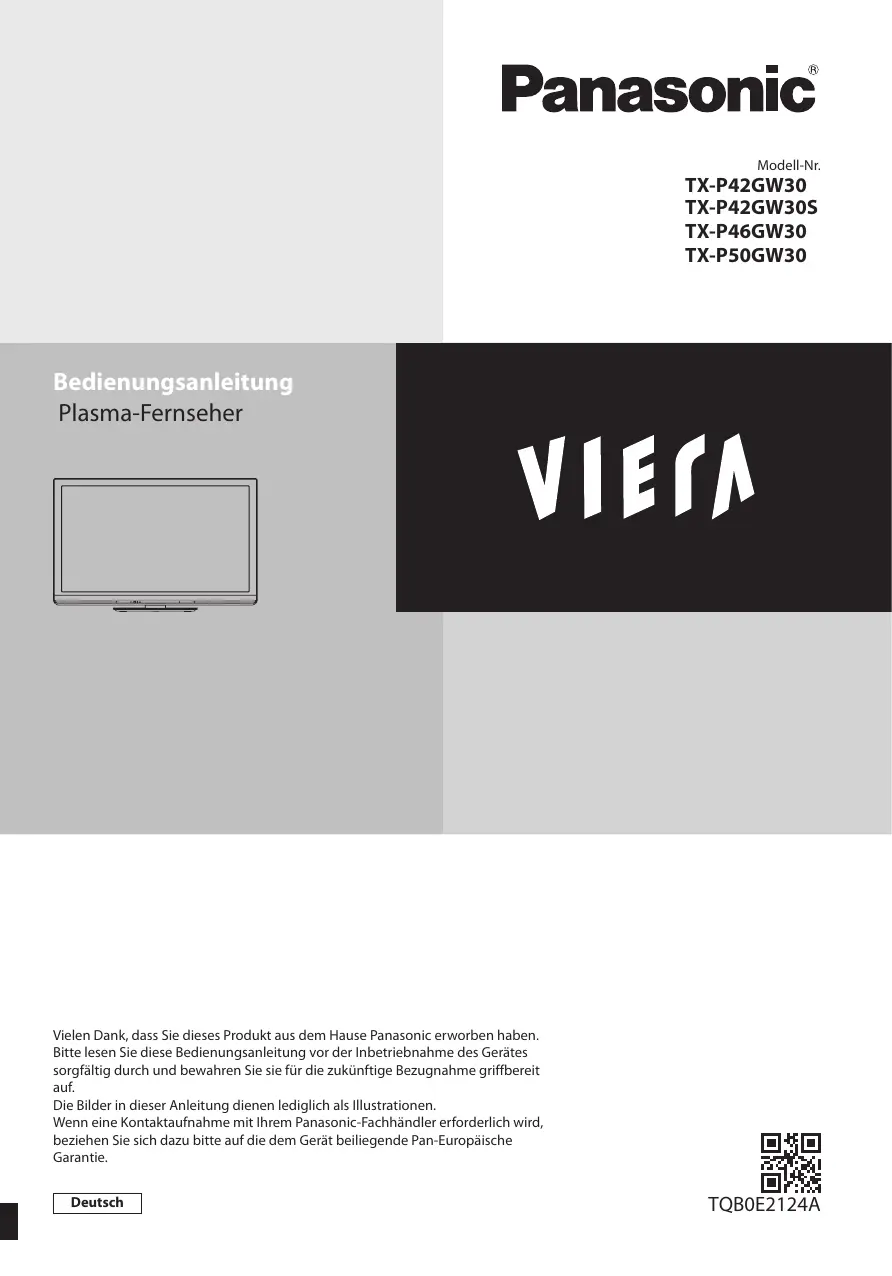

TX-P42GW30 TX-P42GW30S TX-P46GW30 TX-P50GW30

Bedienungsanleitung Plasma-Fernseher

Vielen Dank, dass Sie dieses Produkt aus dem Hause Panasonic erworben haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für die zukünftige Bezugnahme griffbereit auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen. Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie. Deutsch

TQB0E2124A Schöpfen Sie die erstaunlichen Möglichkeiten der multimedialen Unterhaltung voll aus Multimedialer Genuss USB-Gerät Camcorder

Verstärker mit Lautsprecheranlage

DVD-Recorder Videorecorder

USB-Festplatte DVD-Player Blu-ray Disc-Player

Hinweis für die Funktionen DVB/Datensendungen/IPTV Fernseher entspricht den Standards (Stand August 2009) für die digitalen terrestrischen DVB-T-Dienste (MPEG2 • Dieser und MPEG4-AVC(H.264)), die digitalen DVB-C-Kabeldienste DVB-C (MPEG2 und MPEG4-AVC(H.264)) und die digitalen

Satellitendienste DVB-S (MPEG2 und MPEG4-AVC(H.264)). Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Verfügbarkeit von DVB-T- oder DVB-S-Diensten an Ihrem Wohnort. Bitte konsultieren Sie Ihren Kabel-TV-Anbieter hinsichtlich der Verfügbarkeit von DVB-C-Diensten für diesen Fernseher. Bei einem Signal, das nicht den Standards DVB-T, DVB-C oder DVB-S entspricht, funktioniert dieser Fernseher möglicherweise nicht wie vorgesehen. Abhängig von Land, Region, Sender und Dienstanbieter stehen nicht alle Funktionen zur Verfügung. Nicht alle CI-Module funktionieren ordnungsgemäß mit diesem Fernseher. Informationen über verfügbare CI-Module erhalten Sie bei Ihrem Dienstanbieter. Mit einem vom Dienstanbieter oder Satellitendienst nicht genehmigten CI-Modul funktioniert dieser Fernseher möglicherweise nicht ordnungsgemäß. Abhängig vom Dienstanbieter werden möglicherweise zusätzliche Gebühren fällig. Die Kompatibilität mit zukünftigen Funktionen oder Diensten kann nicht garantiert werden. Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.jp/support/global/cs/tv/

Kein Standbild über längere Zeit hinweg anzeigen Anderenfalls bleibt u.U. ein Nachbild auf dem Plasmabildschirm zurück („Einbrennen“). Da es sich bei diesem Phänomen nicht um eine Funktionsstörung handelt, erstreckt sich die Garantieleistung des Herstellers nicht darauf. Typische Standbilder

und andere Logos • Programmposition • Standbild mit einem Bildseitenverhältnis von 4:3

Inhaltsverzeichnis Bitte unbedingt lesen Sicherheitsmaßnahmen·························································4 Pflege und Instandhaltung ···················································5

Kurzleitfaden Mitgeliefertes Zubehör / Sonderzubehör ·······················6 Anordnung der Bedienelemente ·······································9

• Video-Spiele •UmComputerbild Einbrennen zu verhindern, wird der Kontrast automatisch verringert, wenn dem Gerät einige Minuten lang kein Signal zugeleitet bzw. kein Bedienungsvorgang ausgeführt wird. (S. 103) Zur Aufnahme und Wiedergabe von Inhalten auf diesem und anderen Geräten ist möglicherweise die Erlaubnis des Inhabers des Urheberrechts oder anderer ähnlicher Rechte am jeweiligen Inhalt erforderlich. Da Panasonic nicht berechtigt ist, Ihnen diese Erlaubnis zu erteilen, wird Ihnen diese Erlaubnis nicht erteilt, und Panasonic weist ausdrücklich das Recht, die Fähigkeit oder die Absicht von sich, eine solche Erlaubnis in Ihrem Namen einzuholen. Es liegt in Ihrer Verantwortung, sicherzustellen, dass Ihre Verwendung dieses oder eines anderen Geräts unter Einhaltung der geltenden Urheberschutzvorschriften Ihres Landes erfolgt. Bezüglich weiterer Informationen zu den relevanten Gesetzen und Bestimmungen machen Sie sich mit den entsprechenden Vorschriften vertraut oder wenden Sie sich an den Inhaber der Rechte an dem Inhalt, den Sie aufzeichnen oder wiedergeben möchten.

Einsatz des Fernsehers! Grundlegende Funktionen Verwendung von „VIERA Connect“ ································· 17 Betrachten von Fernsehprogrammen ··························· 18 Verwendung des Programmassistenten······················· 22 Betrachten von Videotext··················································· 25 Betrachten von externen Eingangssignalen ··············· 27 Gebrauch von VIERA TOOLS ·············································· 29 Gebrauch der Menüfunktionen ······································· 30

Dieses Produkt wird unter der AVC Patent Portfolio-Lizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm („AVC-Video“) zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt. Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich. Siehe http://www.mpegla.com. ROVI CORPORATION UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN HAFTEN IN KEINER WEISE FÜR DIE GENAUIGKEIT DER PROGRAMMDATEN DES GUIDE PLUS+ SYSTEMS. AUCH KANN ROVI CORPORATION UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN IN KEINER WEISE FÜR ENSTEHENDE SCHADENSANSPRÜCHE AUS GEWINNVERLUSTEN, GESCHÄFTSVERLUSTEN ODER ANDEREN SPEZIELLEN ODER INDIREKTEN SCHÄDEN, DIE AUFGRUND DES GUIDE PLUS+ SYSTEMS ENTSTANDEN SIND, HAFTBAR GEMACHT WERDEN. http://www.europe.guideplus.com/

Häufig gestellte Fragen usw. Technische Informationen ················································· 97 Häufig gestellte Fragen ·····················································103 Lizenzinformationen ··························································105 Technische Daten ································································106

Sicherheitsmaßnahmen Warnung Sicherheitsmaßnahmen

Handhabung von Netzstecker und Netzkabel

Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen • Schieben und einen Brandausbruch verursachen.) Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels. • Sichern Sie sich, dass der Erdungspol des Hauptsteckers sicher angeschlossen ist, um einen elektrischen Schlag zu vermeiden. • Vergewissern • Ein Gerät der KLASSE I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden. Sie den Netzstecker auf keinen Fall mit nassen Händen. (Anderenfalls besteht die Gefahr eines elektrischen Schlages.) • Berühren Sie auf keinen Fall ein anderes als das Netzkabel im Lieferumfang dieses Fernsehers. (Dies kann einen • Verwenden Brandausbruch oder elektrischen Schlag zur Folge haben.) Sie das Netzkabel vor Beschädigung. (Ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen • Schützen Schlag verursachen.) • Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern. • Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können. • Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden. • Ziehen Sie nicht am Netzkabel. Ergreifen Sie beim Abtrennen des Netzkabels stets den Netzstecker, ohne am Kabel selbst zu ziehen. • Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose. Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird!

220–240 V Wechselstrom, 50 / 60 Hz

Setzen Sie dieses Gerät bitte niemals Regen oder Feuchtigkeit aus.

Fernseher wird mit 220-240 V Wechselstrom, • Dieser 50 / 60 Hz betrieben.

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

Feuer und Stromschlägen vorzubeugen, vermeiden • Um Sie es, das Gerät Regen und Feuchtigkeit auszusetzen.

Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllte Gefässe, wie z. B. Vasen, auf das Gerät gestellt werden und vermeiden Sie Berührungen des Gerätes mit tropfendem oder fließendem Wasser.

Vermeidung von Stromschlaggefahr, Gerät nicht • Zur öffnen! Im Inneren des Gerätes sind keine Teile vorhanden,

die vom Benutzer gewartet werden könnten. (Im Geräteinneren befinden sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können.) Lassen Sie das Gerät grundsätzlich von Ihrem PanasonicFachhändler überprüfen, einstellen oder reparieren.

Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen

Gerät sollte keiner direkten Sonneneinstrahlung und • Das anderen Hitzequellen ausgesetzt werden.

Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Nähe des Fernsehgerätes aufstellen

Fremdgegenstände aus dem Geräteinneren fernhalten Sie, dass Gegenstände in die Lüftungsschlitze • Verhindern gelangen. (Dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben.)

Stellen Sie das Gerät nicht auf unebenen oder instabilen Unterlagen ab und vergewissern Sie sich, dass das Gerät nicht über die Kanten der Unterlage hinaussteht.

• Anderenfalls kann das Gerät herunterfallen oder umkippen. Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer / Montageteile verwenden nicht genehmigte Standfüße oder andere • Werden Befestigungen verwendet, kann die Stabilität des

Gerätes beeinträchtigt werden und so Verletzungsgefahr entstehen. Bitte beauftragen Sie unbedingt Ihren Panasonic-Fachhändler mit der Aufstellung des Gerätes. Nur genehmigte Standfüße (S. 7) / Wandhalterungen (S. 6) verwenden.

Halten Sie Kinder von SD-Karten fern

bei allen kleinen Gegenständen besteht die Gefahr, • Wie dass SD-Karten von Kleinkindern verschluckt werden. Entfernen Sie die SD-Karte sofort nach dem Gebrauch und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

Vorsicht Die Belüftungsschlitze an der Rückwand nicht blockieren

das Gerät während der Reinigung mit der durch Vorhänge, Zeitungen, Tischdecken usw. verdeckten • Wenn • Bei Netzsteckdose verbunden ist, kann dies einen elektrischen Lüftungsschlitzen kann das Gerät überhitzen, Feuer fangen Schlag zur Folge haben.

oder es droht Verletzungsgefahr durch Stromschlag.

Wird das Fernsehgerät längere Zeit nicht genutzt, vom Stromnetz trennen

Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen

im ausgeschalteten Zustand verbraucht dieses Gerät • Selbst • Dies kann Ihr Gehör dauerhaft schädigen. eine geringe Menge Strom, solange der Netzstecker an eine

Setzen Sie den Bildschirm keiner starken äußeren Einwirkung oder Erschütterung aus

stromführende Netzsteckdose angeschlossen ist.

Nur aufrecht transportieren

Beschädigungen verursachen, die zu Verletzungen • Kann der Fernseher mit nach oben oder unten weisendem • Wird führen. Bildschirm transportiert, kann dies eine Beschädigung der Schaltungen im Geräteinneren verursachen.

Für einen zur Wärmeabfuhr ausreichenden Freiraum im Umfeld des Gerätes sorgen Sie den Standfuß • Wenn verwenden, lassen Sie

Mindestabstand 10 10

zwischen dem unteren Teil des Fernsehgerätes und dem Fußboden etwas Freiraum. Richten Sie sich bei der Wandhalterung nach der Installationsanleitung.

Dieser Fernseher ist schwer. Das Gerät muss grundsätzlich von mindestens zwei Personen gehandhabt werden. Stützen Sie den Fernseher wie in der Abbildung gezeigt ab, um Verletzungen zu verhindern, die durch ein Umkippen oder Herunterfallen des Gerätes verursacht werden können.

Sicherheitsmaßnahmen | Pflege und Instandhaltung

Vor dem Reinigen des Gerätes den Netzstecker ziehen

Pflege und Instandhaltung Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose. Bildschirm, Gehäuse, Sockel Regelmäßige Pflege: Entfernen Sie Schmutzflecken oder Fingerabdrücke durch sanftes Abreiben der Oberfläche des Bildschirms, des Gehäuses oder des Standfußes mit einem weichen Tuch.

Bei hartnäckigem Schmutz: Befeuchten Sie ein weiches Tuch mit klarem Wasser oder mit Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser). Wringen Sie das Tuch aus und wischen Sie die Oberfläche ab. Wischen Sie zuletzt die Flächen vollständig trocken.

harten oder kratzigen Tücher verwenden, welche die Oberflächen beschädigen. • Keine Wasser oder Reiniger direkt auf der Oberfläche verwenden. Falls Flüssigkeit in das Innere eindringt, kann dies einen • Kein Ausfall des Gerätes verursachen. Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen. • Schützen Diese können die Oberfläche angreifen oder ein Ablösen der Farbe verursachen. Oberfläche des Displays ist beschichtet und kann leicht beschädigt werden. Kratzen oder klopfen Sie nicht mit • Die Fingernägeln oder spitzen Gegenständen gegen die Oberfläche des Displays. sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen. • Sie Dies kann die Qualität der Oberfläche beeinträchtigen.

Netzstecker Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.

Mitgeliefertes Zubehör / Sonderzubehör Standardzubehör Fernbedienung N2QAYB000490 oder N2QAYB000672

Batterien für Fernbedienung (2) R6 (S. 7)

Ferritkern (2) (S. 12, 95) Benutzen Sie ausschließlich die mitgelieferten Ferritkerne, welche dem EMC-Standard entsprechen.

Pan-Europäische Garantie

Mitgeliefertes Zubehör / Sonderzubehör

ist nicht alles Zubehör zusammen verpackt. Achten Sie darauf, keine Zubehörteile versehentlich wegzuwerfen. • Möglicherweise Lieferumfang dieses Gerätes gehören potentiell gefährliche Teile (beispielsweise Kunststoffbeutel), die von Kleinkindern aus • Zum Versehen eingeatmet oder verschluckt werden können. Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern.

Sonderzubehör Zum Erwerb optionalen Zubehörs wenden Sie sich bitte an einen Panasonic-Händler in Ihrer Nähe. Weitere Details finden Sie in den Anleitungen des optionalen Zubehörs. Wireless-LAN-Adapter DY-WL10E-K Vorsicht

Verwendung des Wireless-LAN-Adapters muss ein Zugangspunkt gefunden werden. • Zur empfohlen, den Wireless-LAN-Adapter mit dem Verlängerungskabel zu verwenden. • EsUmwird Fehlfunktionen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher • bei Benutzung des Wireless-LAN-Adapters von Geräten wie z. B. anderen Wireless-LAN-Geräten,

Mikrowellen sowie Geräten, welche 2,4 GHz- und 5 GHz-Signale verwenden, ferngehalten werden.

nach Region ist das optionale Zubehör möglicherweise nicht erhältlich. • JeZusätzliche zum Wireless-LAN-Adapter können Sie auf der folgenden Webseite • finden. (NurInformationen auf Englisch) http://panasonic.jp/support/global/cs/tv/ Kommunikationskamera TY-CC10W Vorsicht

Kamera kann mit VIERA Connect verwendet werden (S. 17, 85). • Diese lesen Sie auch die Bedienungsanleitung der Kamera. • Bitte nach Region ist das optionale Zubehör möglicherweise nicht erhältlich. • JeEinzelheiten erfahren Sie bei einem Panasonic-Händler in Ihrer Nähe.

Wandhalterung TY-WK4P1RW

Rückseite des Fernsehers 400 mm 300 mm

Länge der Befestigungsschraube: Minimum 17 mm, Maximum 22 mm Durchmesser : M8 Schrauben zum Befestigen des Gerätes an einer Wandhalterung (Sonderzubehör) (Seitenansicht)

Löcher für die Befestigung einer Wandhalterung

Sie andere Wandhalterungen benutzen oder selbst eine Wandhalterung anbringen, besteht das Risiko, dass • Wenn Personen verletzt werden oder das Gerät beschädigt wird. Bitte beauftragen Sie unbedingt Ihren Fachhändler oder einen

Fachmann mit der Montage der Wandhalterung, damit die volle Leistung von diesem Gerät erhalten wird und die Sicherheit gewährleistet ist. Bei Schäden, die bei der Montage durch einen nicht qualifizierten Monteur entstehen, erlischt die Garantie. Bitte lesen Sie sorgfältig die Bedienungsanleitung des mitgelieferten Zubehörs durch und unternehmen Sie alle notwendigen Schritte, um ein Herunterfallen des Fernsehers zu verhindern. Bitte gehen Sie bei der Aufstellung sorgsam mit dem Fernseher um, da das Gerät beschädigt werden kann, wenn es starken Stößen oder anderen Kräften ausgesetzt wird. Gehen Sie bei der Montage der Wandhalterung an der Wand sorgsam vor. Vergewissern Sie sich vor der Installation, dass an der vorgesehenen Montagestelle keine elektrischen Kabel oder Rohre in der Wand vorhanden sind. Wenn das Gerät längere Zeit nicht benutzt wird, sollte es von der Halterung demontiert werden, um Herunterfallen und Verletzungen zu vermeiden.

Einlegen / Entfernen der Batterien der Fernbedienung 1

Öffnen durch Hochziehen

die Batterien mit vertauschter Polarität eingelegt, kann dies zu • Werden einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird.

Sonneneinstrahlung, offenen Flammen usw.

• Demontieren oder ändern Sie die Fernbedienung nicht.

Anbringen des Ständers

Polaritätsmarkierungen (+, – ) beachten

Sie nicht eine alte und eine neue Batterie gemeinsam ein. • Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali• Legen und eine Manganbatterie) gemeinsam ein. Sie keine aufladbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung. • Verwenden dürfen weder verbrannt noch zerlegt werden. • Batterien Setzen Sie Batterien keiner übermäßigen Wärme aus, z. B. direkter

Vorsicht Verwenden Sie auf keinen Fall einen anderen Ständer als den im Lieferumfang dieses Fernsehers enthaltenen. Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen. Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist. Bei Verwendung eines beschädigten Sockels besteht Verletzungsgefahr. Bitte wenden Sie sich ggf. unverzüglich an Ihren Fachhändler. Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen sind. Falls die Schrauben beim Zusammenbau nicht ausreichend fest angezogen werden, ist der Sockel nicht stabil genug, um den Fernseher zu tragen, so dass dieser umkippen und beschädigt werden kann, wodurch Verletzungen verursacht werden können. Dafür sorgen, dass das Gerät nicht umgestoßen wird. Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann der Fernseher umstürzen und Verletzungen verursachen. Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden. Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen. Wenn Sie den Sockel vom Fernseher abnehmen, gehen Sie unbedingt wie angegeben vor. (S. 8) Anderenfalls kann der Fernseher und/oder der Sockel umkippen und beschädigt werden oder Verletzungen verursachen.

A Schraube (4) (silbern)

B Schraube (4) (schwarz)

Mitgeliefertes Zubehör / Sonderzubehör

Den Sockel nicht zerlegen oder modifizieren. Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

Zusammenbau des Sockels Verwenden Sie die Schrauben A , um die Halterung D sicher an der Platte E zu befestigen. Achten Sie unbedingt darauf, alle Schrauben fest anzuziehen. Falls die Schrauben gewaltsam mit einer falschen Ausrichtung eingeschraubt werden, führt dies zu einem Ausreißen der Gewinde.

Befestigen des Fernsehers Verwenden Sie zum Befestigen die Schrauben B . Ziehen Sie die vier Befestigungsschrauben zunächst locker an und drehen Sie sie anschließend für eine sichere Fixierung fest. Führen Sie diese Arbeit auf einer waagerechten, ebenen Unterlage aus.

Mitgeliefertes Zubehör / Sonderzubehör

Bringen Sie die Abdeckung

Loch für Sockelbefestigung

Abnehmen des Sockels vom Fernseher Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den Sockel folgendermaßen: 1 Entfernen Sie die Schrauben B vom Fernseher. 2 Ziehen Sie den Sockel aus dem Fernseher. 3 Entfernen Sie die Schraube C von der Abdeckung. 4 Ziehen Sie die Abdeckung heraus. 5 Entfernen Sie die Schrauben A aus der Halterung.

Einstellen des Bildschirms auf den gewünschten Winkel Halten Sie Ihre Hände sowie andere Gegenstände grundsätzlich aus dem vollen Drehbereich des Gerätes fern.

Anordnung der Bedienelemente Fernbedienung

• Schaltet den Ton ein oder aus (Mute)

14 Erhöhen / Verringern der Lautstärke 15 Wahl des Eingangsmodus

– schaltet DVB-S- / DVB-C- / DVB-T- / Analog• TV Modus um (S. 18) auf die verschiedenen AV-Eingänge • AV(S.- Umschalten 27)

16 Direkte TV-Aufzeichnung

Aufzeichnung des aktuellen Programms mit • Sofortige einem DVD-Recorder / Videorecorder über Q-Link-

DVD/VCR Anordnung der Bedienelemente

Programm umzuschalten.

der Senderliste • Anzeigen • Aufrufen der Programmtabelle 9 [Optionsmenü] (S. 20) Einstellen von Optionen für Bild, Ton und • Müheloses anderer Funktionen.

• Umschalten auf den Videotext-Modus 11 Untertitel (S. 19) • Anzeigen von Untertiteln 12 Zifferntasten zwischen Programmen und Videotext• Umschalten Seiten von Zeichen • Eingabe Bereitschaftsmodus kann der Fernseher auch über • Im diese Tasten eingeschaltet werden. (Ca. 1 Sekunde

von Auswahl und Einstellungen • Bestätigen Sie diese Taste nach Wahl einer • Drücken Programmposition, um rasch auf ein anderes

oder VIERA Link-Anschluss (S. 17, 85) Anzeigen des Startbildschirms VIERA Connect Verlassen Rückkehr zum normalen Bild Programmassistent (S. 22) Cursortasten Auswahl und Einstellung von Menüeinträgen Zurück Rückkehr zum vorigen Menü / Seite Farbige Tasten (rot-grün-gelb-blau) Auswahl, Navigation und Bedienung verschiedener Funktionen Halten Standbild / laufendes Programm (S. 20) Halten der aktuellen Videotext-Seite (VideotextModus) (S. 25) Index (S. 25) Rückkehr zur Videotext-Indexseite (Videotext-Modus) Letzte Ansicht (S. 21) Umschalten auf den zuletzt betrachteten Sender oder Eingabemodus Erhöhen / Verringern der ProgrammpositionsNummer Bedienvorgänge an angeschlossenen Geräten (S. 28, 62, 70, 72, 92)

17 [VIERA Connect] 18

19 20 1 Taste Bereitschaft Ein / Aus

des Fernsehers zwischen Einschalt- und • Umschalten Bereitschaftszustand

in den Seh- / Hörmodus für SD-Karte und • Wechselt USB-Einheit. (S. 30) Aufrufen der Menüs „Bild“, „Ton“, „Timer“ und „Setup“ Bildseitenverhältnis (S. 21) Schaltet das Bildseitenverhältnis um Information (S. 19) Anzeigen von Sender- und Programminformationen VIERA TOOLS (S. 29) Anzeigen bestimmter Spezialfunktionssymbole für direkten Zugriff auf die entsprechenden Funktionen [VIERA Link-Menü] (S. 90)

Fernseher 8 Kanal auf / ab, Wert ändern (bei Verwendung der F-Taste), Einschalten des Fernsehers (drücken Sie eine der Tasten im Bereitschaftsmodus für 1 Sekunde)

9 Umschalten des Eingangsmodus 10 Netzschalter

Ein-/Ausschalten des Geräts verwenden. • Zum Wenn der Fernseher zuletzt mit der Fernbedienung

11 Fernbedienungssignal-Sensor

Gegenstände zwischen Fernbedienung und dem • Keine Infrarot-Sensor der Fernbedienung am Gerät stellen.

Anordnung der Bedienelemente

1 CI-Steckplatz 2 3 4 5 6 7

aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.

System) Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn [Eco Modus] im Menü Bild auf [Ein] gestellt ist (S. 32)

SD-Kartensteckplatz HDMI4-Buchse

13 Betriebs- und Timer-LED : Bereitschaft • Rot Grün : Ein

Kopfhörerbuchse AV2-Buchsen

Orange : Timer-Programmierung Ein Orange (blinkt) : Aufnahme mit Timer-Programmierung, direkter TV-Aufzeichnung oder One-TouchAufzeichnung läuft Rot mit orangem Blinken : Bereitschaft mit Timer-Programmierung, direkter TV-Aufzeichnung oder One-TouchAufzeichnung Bei Verwendung der Fernbedienung quittiert diese LED durch Blinken den Empfang eines Befehls am Fernseher.

Gebrauch der Einblendungsmenüs - Anleitungsfeld Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen Ihnen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

Gebrauch der Fernbedienung

Das Anleitungsfeld bietet hilfreiche Informationen zur Verwendung der Fernbedienung. Beispiel: [Toneinstellung] Haupt-Menü Bild Ton Timer Setup

Modus Bass Höhen Balance Kopfhörerlautstärke Surround Auto-Pegel Lautstärke Korrektur Wandabstand der Lautspr.

MENU Aufrufen des Hauptmenüs

Bewegen des Cursors / Auswahl des Menüpunktes / Auswahl aus verschiedenen Optionen

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Zugriff auf Menüs / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Wählen Abbruch Hier können Sie den grundlegenden Klangmodus einstellen. Unter der Seite nach oben Ändern Einstellung [Benutzer] haben Sie zusätzlich die Möglichkeit, mit einem Seite nach unten Zurück mehrbandigen Equalizer detaillierte Klangeinstellungen vorzunehmen.

RETURN Rückkehr zum vorigen Menü

EXIT Verlassen des Menüsystems und Rückkehr zum normalen Bild

Bereitschafts-Umschaltautomatik

Der Fernseher wechselt automatisch in den Bereitschaftsmodus, wenn folgende Bedingungen eintreten: • ca. 30 Minuten lang wird im Analog-Modus des Fernsehers kein Signal empfangen und kein Vorgang ausgeführt • [Abschalt-Uhr] wurde im Timer-Menü aktiviert (S. 20) • für den unter [Auto-Standby] ausgewählten Zeitraum wurde keine Änderung vorgenommen (S. 34) Diese Funktion beeinflusst die Aufnahme mit Timer-Programmierung, direkter TV-Aufzeichnung und One-Touch-Aufzeichnung nicht.

Grundlegende Anschlüsse Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

Beispiel 1 Anschließen der Satellitenschüssel oder Antenne Nur Fernseher

Beispiel 2 Anschluss eines DVD-Recorders / Videorecorders Fernseher, DVD-Recorder oder Videorecorder

Terrestrische Antenne

Grundlegende Anschlüsse

Für digitale • Satellitensendungen

Rückseite des Fernsehers

220–240 V Wechselstrom 50 / 60 Hz

Terrestrische Antenne 220–240 V Wechselstrom 50 / 60 Hz

Netzkabel (mitgeliefert)

Netzkabel (mitgeliefert)

digitale Kabel-, digitale • Für terrestrische und analoge

Bitte konsultieren Sie Ihren Panasonic-Fachhändler, um sicherzustellen, dass Ihre Satellitenschüssel richtig installiert wird. Bitte konsultieren Sie außerdem die Anbieter der empfangenen Satellitenprogramme für weitere Einzelheiten. Wählbare Satelliten und Satellitenschüssel-Ausrichtungen zum Abstimmen von DVB-S-Sendern (S. 40) Rückseite des Fernsehers Satellitenschüssel

SCART-Kabel (vollständig verdrahtet)

Steckverbinder einschieben, bis die Laschen an beiden Seiten hörbar einrasten

Nachprüfen, dass das Netzkabel sicher befestigt ist.

RF OUT RF IN DVD-Recorder oder Videorecorder HF-Kabel

Entfernen vom Fernseher: Laschen

Zum Freigeben auf beide Laschen drücken und Steckverbinder herausziehen

Sie einen mit Q-Link (S. 88) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 des Fernsehers an. • Schließen Geräte können mit einem HDMI-Kabel an die HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3 / HDMI4) • HDMI-kompatible angeschlossen werden (S. 94). und VIERA Link-Verbindung (S. 86, 87) • Q-Link lesen Sie auch die Anleitung des anzuschliessenden Gerätes. • Bitte Sie den Fernseher von Elektrogeräten (Videogeräten usw.) oder Geräten mit Infrarotsensoren fern. Andernfalls kann es • Halten zu Verzerrungen von Bild oder Ton kommen oder der Betrieb des anderen Gerätes kann gestört werden.

Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und einer Settopbox Fernseher, DVD-Recorder / Videorecorder und Settopbox Rückseite des Fernsehers

Terrestrische Antenne

220–240 V Wechselstrom 50 / 60 Hz

Grundlegende Anschlüsse

HDMI-Kabel (vollständig verdrahtet)

SCART-Kabel (vollständig verdrahtet)

SCART-Kabel (vollständig verdrahtet)

Netzkabel (mitgeliefert) Kabel

DVD-Recorder oder Videorecorder

■ Anschluss an die Netzwerkumgebung (Netzwerkanschlüsse) Um die Netzwerk-Dienstfunktionen (VIERA Connect, usw.) zu aktivieren, müssen Sie den Fernseher mit einer BreitbandNetzwerkumgebung verbinden. Wenn Sie nicht über Breitband-Netzwerkdienste verfügen, wenden Sie sich zwecks Hilfestellung an Ihren Einzelhändler. Schließen Sie ein LAN-Kabel (Kabelverbindung) oder einen Wireless-LAN-Adapter (drahtlose Verbindung) an. Die Einrichtung der Netzwerkverbindung startet nach dem Anschluss (bei der Erstinstallation des Fernsehers) (S. 14 - 16) Drahtlose Verbindung Rückseite des Fernsehers

Internet Zugang Wireless-LAN-Adapter und Verlängerungskabel „Sonderzubehör“ (S. 6) Schließen Sie den W-LAN-Adapter an USB 1, 2 oder 3 an.

Drahtgebundene Verbindung Ferritkern (mitgeliefert)

Installieren des Ferritkerns Weniger als 10 cm

Weniger als 10 cm Internet Zugang

Ziehen Sie die Laschen (an zwei Positionen) zurück

• Weitere Informationen zu Netzwerkanschlüssen

Wickeln Sie das Kabel zweimal um den Ferritkern

Kabel durchstecken und schließen

Automatische Einrichtung Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehsender. Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde. Bitte stellen Sie alle Anschlüsse (S. 11, 12) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen der angeschlossenen Geräte finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden. • BisWenn Fernseher die rote LED aufleuchtet, drücken Sie etwa 1 Sekunde lang • die TasteamBereitschaft Ein / Aus auf der Fernbedienung.

Wählen Sie die gewünschte Sprache. Menüsprache Deutsch Dansk English Svenska Français Norsk Italiano Suomi Español Türkçe Português Еλληνικά Nederlands

Auswahl Dänemark Polen Tschechische Rep. Schweden Norwegen Ungarn Finnland Slowakei Luxemburg Slowenien Belgien Kroatien Niederlande Estland Türkei Litauen Griechenland Andere

Einstellen Sie je nach ausgewähltem Land auch Ihre • Wählen Region oder speichern Sie die KindersicherungsPIN („0000“ kann nicht gespeichert werden), indem Sie die Anweisungen auf dem Bildschirm befolgen.

Wählen Sie den gewünschten Modus aus. Auswahl

Einstellen / Einstellung überspringen : Einstellen (nach verfügbaren Sendern suchen) : Einstellung überspringen

Wählen Sie Ihr Land aus. Deutschland Österreich Frankreich Italien Spanien Portugal Schweiz Malta Andorra

Auswahl Polski čeština Magyar Slovenčina Български Română

Automatische Einrichtung

Die automatische Einrichtung beginnt mit der Suche nach Fernsehprogrammen und • speichert diese ab. Die gespeicherten Sender und die Reihenfolge der Sender sind je nach Land, Gebiet, Sendesystem und Signalempfang unterschiedlich. Der Bildschirm „Auto Setup“ ist abhängig vom gewählten Land verschieden.

1 DVB-S Suchlaufmodus Modus Suchlauf Freie Sender Alle Sender

Moduswahl Einstellen

2 DVB-S Satellitensuche Auto Setup DVB-S LNB2 wird überprüft Satellit 0% Status Dieser Vorgang beansprucht etwa 40 Minuten.

Astra 19.2°E Hot Bird 13°E Zum Beenden der Satelliten-Installation EXIT drücken Suche nach Satelliten

4 [DVB-C-Netzwerkeinstellungen]

100% Qualität 100 100 100

Dieser Vorgang beansprucht etwa 3 Minuten. Nr. Sendername Typ CBBC Channel 1 Free TV BBC Radio Wales 2 Free TV E4 3

Free TV Automatische Einrichtung

DVB-C-Netzwerkeinstellungen Frequenz

Netzwerk ID Wählen Sie [Auto Setup starten] Zugriff Stellen Sie [Frequenz] und [Netzwerk ID] normalerweise auf [Auto], oder geben Sie, falls nötig, [Frequenz] und [Netzwerk ID] wie vom Kabelbetreiber angegeben mit den Nummerntasten ein.

Sie je nach gewähltem Land zunächst Ihren Kabelanbieter, indem • Wählen Sie den Anweisungen auf dem Bildschirm folgen.

Pay TV: 0 Suche läuft

Qualität 100 100 100

Pay TV: 0 Suche läuft

Je nach dem ausgewählten Land wird nach Auto Setup von DVB-T der Kanalauswahlbildschirm angezeigt, wenn mehrere Kanäle dieselbe logische Kanalnummer besitzen. Wählen Sie den bevorzugten Kanal aus oder verlassen Sie den Bildschirm, um die Auswahl automatisch vornehmen zu lassen.

8 Voreinstellungen herunterladen

Auto Setup Analog CH 2 78 CC 1 Suchlauf Dieser Vorgang beansprucht etwa 3 Minuten. Kanal Sendername CH 29 CH 33 BBC1

Wenn ein mit Q-Link, VIERA Link oder ähnlichen Technologien (S. 88, 89) kompatibler Recorder angeschlossen wird, werden Kanal-, Sprach- und Länder-/Regionseinstellungen automatisch auf den Recorder heruntergeladen. Preset-Daten senden Einen Moment bitte! 0%

Fernbedienung inaktiv

Analog: 2 Suche läuft

das automatische Herunterladen fehlgeschlagen ist, können Sie • Falls diese Einstellungen später über das Menü „Setup“ herunterladen. [Daten herunterladen] (S. 35)

Richten Sie die Netzwerkverbindung ein Richten Sie die Netzwerkverbindung ein, um Netzwerkdienstfunktionen wie z. B. VIERA Connect zu aktivieren (S. 18, 75). Zum Einrichten der drahtlosen Verbindung wird der Wireless-LAN-Adapter (optionales Zubehör) benötigt. Bitte beachten Sie, dass dieser Ferhseher keine öffentlichen W-LAN-Zugangspunkte unterstützt. Vergewissern Sie sich, dass die Netzwerkverbindungen (S. 12) und die Netzwerkumgebung ordnungsgemäß hergestellt wurden, bevor Sie mit der Einrichtung beginnen. Wählen Sie den Netzwerktyp [Kabelverbindung] „Drahtgebundene Verbindung“ (S. 12) Netzwerk-Setup [Funkverbindung] „Drahtlose Verbindung“ (S. 12) ”Kabelverbindung” oder “Funkverbindung” auswählen Zum späteren Einrichten oder Überspringen Kabelverbindung Funkverbindung Später einstellen Auswahl dieses Schritts Zugriff EXIT Wählen Sie [Später einstellen] oder

■ [Kabelverbindung] 1. Wählen Sie [Auto] IP-Adresse ermitteln Auto

Auswahl Zugriff 2. Gehen Sie zum nächsten Schritt 7 (Zwei Mal drücken)

Überprüfen Sie die Netzwerkkabelverbindung. Abruf von IP-Adresse überprüfen. Auf Geräte mit gleicher IP-Adresse überprüfen. Verbindung zum Gateway überprüfen. Kommunikation mit dem Server überprüfen.

: erfolgreich Der Test war erfolgreich, und das Fernsehgerät ist an das Netzwerk angeschlossen.

Die Einrichtung erfolgt automatisch und die Prüfung der : fehlgeschlagen Netzwerkverbindung startet. Überprüfen Sie die Wählen Sie [Manuell] für die manuelle Einrichtung Einstellungen und und richten Sie jeden Punkt ein. Einzelheiten hierzu Verbindungen. Wählen (S. 78) Sie anschließend [Erneut versuchen].

■ [Funkverbindung] Wählen Sie die Verbindungsmethode Auswahl

Verbindungstyp Wählen Sie den Netzwerkverbindungstyp aus.

Suche nach Zugriffspunkt WPS (Push-Taste)

[Suche nach Zugriffspunkt] Zugangspunkte, die automatisch gefunden wurden, werden aufgelistet. 1. Wählen Sie Ihren gewünschten Zugangspunkt Wireless-Typ 11n(2.4GHz) 11n(5GHz) 11n(5GHz)

SSID Access Point A Access Point B Access Point C Verschlüsseln Empfang

Zugriff : Verschlüsselter Zugangspunkt

Informationen zum markierten • Erneut nach Zugangspunkten suchen • Für Zugangspunkt

manuellen Einrichtung • Zur (S. 81) (Rot)

2. Rufen Sie den Eingabemodus für den Verschlüsselungscode auf Schlüsseleinstellung Die Verbindung wird mit folgenden Einstellungen hergestellt:SSID : Access Point A Authentifizierungstyp : WPA-PSK Verschlüsselungstyp : TKIP

der ausgewählte Zugangspunkt nicht verschlüsselt ist, erscheint • Falls die Bestätigungsanzeige. Es wird empfohlen, einen verschlüsselten Zugangspunkt auszuwählen.

Schlüssel eingeben. Schlüssel

3. Geben Sie den Verschlüsselungscode des Zugangspunkts ein Zeichen eingeben Einstellung Zugriffspunkt Schlüssel Auswahl

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Automatische Einrichtung

Verfügbare Zugriffspunkte Nr. 1 2 3

Sie können die Zeichen mit den Zifferntasten eingeben.

4. Wählen Sie [Ja] Einstellung Zugriffspunkt

Schlüssel ist eingestellt auf:XXXXXXXX Wählen Sie „Ja” zum Bestätigen. Wählen Sie „Nein” zum Ändern. Ja

Sie den Verschlüsselungscode erneut eingeben möchten, • Wenn wählen Sie [Nein]. die Verbindung fehlschlagen, prüfen Sie den • Sollte Verschlüsselungscode, die Einstellungen und die Positionen Ihres Zugangspunkts. Folgen Sie dann den Anweisungen auf dem Bildschirm.

5. Führen Sie nach Abschluss der Einstellung des Zugangspunkts die Verbindungsprüfung aus. Verbindungstest Verbindung zum Zugangspunkt überprüfen. Abruf von IP-Adresse überprüfen. Auf Geräte mit gleicher IP-Adresse überprüfen. Verbindung zum Gateway überprüfen. Kommunikation mit dem Server überprüfen.

: erfolgreich Der Test war erfolgreich, und das Fernsehgerät ist an das Netzwerk angeschlossen. : fehlgeschlagen Überprüfen Sie die Einstellungen und Verbindungen. Wählen Sie anschließend [Erneut versuchen]. Wählen Sie [Manuell] für die manuelle Einrichtung und richten Sie jeden Punkt ein. Einzelheiten hierzu (S. 78)

6. Gehen Sie zum nächsten Schritt 7 (Zwei Mal drücken)

[WPS (Push-Taste)] 1. Drücken Sie die WPS-Taste am Zugangspunkt, bis das Licht aufleuchtet 2. Verbinden Sie den Wireless-LAN-Adapter und den Zugangspunkt WPS (Push-Taste) 1) Bitte drücken Sie „WPS“ am Access Point, bis das Licht blinkt. 2) Wenn der Access Point bereit ist, wählen Sie „Verbinden“. Wenn Sie sich nicht sicher sind, prüfen Sie die Anleitung des Access Points. Verbinden

Sie für diese Methode sicher, dass Ihr Zugangspunkt WPS unterstützt. • Stellen Wi-Fi Protected Setup™ • WPS: die Verbindung fehlschlagen, prüfen Sie die Einstellungen und die Positionen • Sollte Ihres Zugangspunkts. Folgen Sie dann den Anweisungen auf dem Bildschirm.

3. Führen Sie nach Abschluss der Einstellung des Zugangspunkts die Verbindungsprüfung aus. Verbindungstest Verbindung zum Zugangspunkt überprüfen. Abruf von IP-Adresse überprüfen. Auf Geräte mit gleicher IP-Adresse überprüfen. Verbindung zum Gateway überprüfen. Kommunikation mit dem Server überprüfen.

: fehlgeschlagen Überprüfen Sie die Einstellungen und Verbindungen. Wählen Sie anschließend [Erneut versuchen]. Wählen Sie [Manuell] für die manuelle Einrichtung und richten Sie jeden Punkt ein. Einzelheiten hierzu (S. 78)

4. Gehen Sie zum nächsten Schritt 7

Automatische Einrichtung

: erfolgreich Der Test war erfolgreich, und das Fernsehgerät ist an das Netzwerk angeschlossen.

Wählen Sie [Zu Hause] Wählen Sie als gewünschten Betrachtungsmodus [Zu Hause] aus, wenn Sie das Gerät zu Hause nutzen. Bitte wählen Sie Ihren Betrachtungsmodus.

■ [Shop] Betrachtungsmodus (nur für die Aufstellung beim Händler) Beim Betrachtungsmodus [Shop] handelt es sich um einen Demonstrationsmodus, um die wichtigsten Funktionen des Fernsehers zu erklären. Wählen Sie als gewünschten Betrachtungsmodus [Zu Hause] aus, wenn Sie das Gerät zu Hause nutzen.

Sie können zur Auswahl des Betrachtungsmodus zurückkehren, wenn der Bestätigungsbildschirm für den Modus • Shop oder der Auswahlbildschirm für den Auto Demo-Modus Aus/An angezeigt wird.

1 Zurück zum Auswahlbildschirm für den Betrachtungsmodus

Bitte wählen Sie Ihren Betrachtungsmodus.

Shop Sie haben den Shop-Modus gewählt Auto Demo-Modus Aus

2 Wählen Sie [Zu Hause] Auswahl Einstellen

Um den Betrachtungsmodus später zu ändern, müssen Sie alle Einstellungen durch Ausführen der Funktion Werkeinstellungen initialisieren. [Werkseinstellungen] (S. 55)

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit. Wenn die Einstellung fehlschlagen sollte, überprüfen Sie, ob das Satellitenkabel, HF-Kabel richtig angeschlossen ist und befolgen Sie anschließend die Anweisungen auf dem Bildschirm.

Überprüfung der Senderliste auf einen Blick „Verwendung des Programmassistenten“ (S. 22) • Zur Bearbeitung oder zum Verbergen (Auslassen) von Kanälen „Abstimmen und Bearbeiten von Programmen“ (S. 43 - 48) • Zur Neujustierung aller Kanäle [Auto Setup] (S. 39, 42) • Zur späteren Hinzufügen des verfügbaren TV-Modus [TV-Signal hinzufügen] (S. 35, 36) • Zum • Zur Rücksetzung aller Einstellungen [Werkseinstellungen] (S. 55) Wenn Sie den Wireless-LAN-Adapter später verbinden, erscheint die Bestätigungsanzeige für die Einrichtung. Einrichten der drahtlosen Verbindung (S. 79 - 81)

Anschluss des WLAN-Adapters WLAN-Adapter verbunden, möchten Sie ihn einrichten? Nein - Beenden Aktueller Netzwerktyp : Funkverbindung

Verwendung von „VIERA Connect“ VIERA Connect ist ein Tor zu den besonderen Internetdiensten von Panasonic und stellt eine bedeutende Erweiterung der Funktionen von VIERA CAST dar. Mit VIERA Connect können Sie auf einige spezielle, von Panasonic unterstützte Webseiten zugreifen und Internetinhalte wie z. B. Fotos, Videos, Spiele usw. über Ihren VIERA Connect-Bildschirm zu Hause nutzen. Dieser Fernseher hat keine vollständige Browserfunktion und alle Funktionen der Webseiten sind u.U. nicht verfügbar.

Schalten Sie den Fernseher ein.

Sie die Taste ca. 1 Sekunde lang gedrückt. • Halten • (S.Dazu10)muss der Netzschalter eingeschaltet sein.

Ausgewählte Internet-Inhalte mit VIERA Connect genießen Dazu einfach die OK / INTERNET-Taste drücken

Immer wenn Sie den Fernseher einschalten, erscheint das VIERA Connect-Startbanner. Der Inhalt des Banners kann variieren.

Zugriff auf VIERA Connect. Während das Banner angezeigt wird

Tastenanordnung ist • Die je nach Fernbedienung

von der Internetverbindung kann es eine • Abhängig Weile dauern, bis alle Daten eingelesen sind. werden vor dem Zugriff auf den • Möglicherweise VIERA Connect-Startbildschirm Meldungen angezeigt.

Willkommen bei VIERA Connect™ Die VIERA Connect™ Darstellung auf dem Bildschirm kann jederzeit ohne Vorankündigung geändert werden. Die über VIERA Connect™ angebotenen Dienste werden von jeweiligen Anbietern in eigener Verantwortung betrieben. Sämtliche Dienste können von ihren Anbietern ohne Vorankündigung jederzeit vorübergehend oder ganz eingestellt werden. Daher ist jede Haftung von Panasonic für die Inhalte der Dienste und ihre Verfügbarkeit soweit gesetzlich zulässig ausgeschlossen. Es ist möglich, dass nicht alle Leistungen einzelner Websites und jeder Dienst in vollem Umfang in Anspruch genommen werden können.

Bitte lesen Sie diese Anweisungen sorgfältig durch und folgen Sie den Anweisungen auf dem Bildschirm. Beispiel: VIERA Connect-Startbildschirm Zur nächsten Ebene gehen [MEHR] Zur vorherigen Ebene gehen [ZURÜCK] Meldung nicht mehr anzeigen Eingabe

Einzelne Inhalte können für bestimmte Nutzer ungeeignet sein. Einzelne Inhalte stehen nur in bestimmten Ländern oder in bestimmten Sprachen zur Verfügung.

EXIT Anzeige des • Die Anleitungsbanners

VIERA Connect ausschalten [VIERA Connect Anzeige] (S. 37)

Verwendung von „VIERA Connect“

■ Bedienung von VIERA Connect (Stand: Januar 2011)

• Bewegen des Cursors / Auswählen eines Elements

• Rückkehr zur vorigen Anzeige BACK/

RETURN Optionen mit • Bei Anzeige der Tastenbezeichnungen im Farbbalken • Wenn • Zum VIERA Connect-HomeNummern angezeigt werden (Rot)

Bildschirm zurückkehren

INTERNET Videokommunikation (z.B. über Skype™) ist eine spezielle Kommunikationskamera TY-CC10W erforderlich. • Zur„Sonderzubehör“ (S. 6) Einzelheiten entnehmen Sie bitte der Anleitung der Kommunikationskamera.

können über einen USB-Anschluss eine Tastatur und ein Gamepad für die Zeicheneingabe und zum Spielen von Spielen • Sie an VIERA Connect anschließen. Sie können den Fernseher auch über eine andere Tastatur oder Spielesteuerung bedienen, die nicht von VIERA Connect ist. Zu weiteren Information „USB-Verbindung“ (S. 102)

Sie nicht auf VIERA Connect zugreifen können, prüfen Sie die Netzwerkverbindungen (S. 12) und Einstellungen (S. 14 - 16). • Wenn • Zu weiteren Informationen über VIERA Connect (S. 85)

Betrachten von Fernsehprogrammen Schalten Sie den Fernseher ein.

Sie die Taste ca. 1 Sekunde lang gedrückt. • Halten • Dazu muss der Netzschalter eingeschaltet sein. (S. 10)

■ Das VIERA Connect-Startbanner erscheint Sie können auf VIERA Connect zugreifen und die verschiedenen Inhalte genießen. (S. 17) Das Banner wird nach 5 Sekunden automatisch ausgeblendet, oder Sie drücken eine beliebige Taste (mit Ausnahme der Zugriffstasten für VIERA Connect). Anzeige dieses Banners ausschalten [VIERA Connect Anzeige] (S. 37)

Wählen Sie den gewünschten Modus.

jeweils verfügbaren Modi sind von den • Die gespeicherten Sendern abhängig (S. 13).

Betrachten von Fernsehprogrammen

Der Modus kann auch mit der TV-Taste der Fernbedienung oder an der Seitenwand des Fernsehers gewählt werden. (S. 10).

das Menü [TV Auswahl] nicht angezeigt • Wenn wird, drücken Sie die Taste TV, um den Modus umzuschalten. 1

BBC ONE WALES Lautstärke

Coronation Street 20:00 - 20:55 Jetzt Info

20:35 Alle DVB-T Sender Kategorie ändern

Wählen Sie ein Programm.

eine zwei- oder dreistellige • Um Programmnummer zu wählen, z. B. 399 def

■ Auswahl aus der Senderliste Programmwahl

der Sendernamen in • Sortieren alphabetischer Reihenfolge

die Programmtabelle zu • Um • Umschalten der Kategorie verlassen drücken Sie die Taste EXIT. (Blau)

■ Wahl eines Senders mit Hilfe des Informationsbanners (S. 19) 1 Rufen Sie das Informationsbanner auf, falls es

2 Wählen Sie das Programm bei Anzeige des Banners.

momentan nicht angezeigt wird. Programmwahl Fernsehen

■ Wählen Sie einen Sender mit Hilfe des Programmassistenten (S. 22) 1 Rufen Sie den IDE GU

2 Wählen Sie das aktuelle Programmassistenten auf Programm aus Auswahl Zugriff

3 Wählen Sie [Anzeigen] (DVB-Modus) Das Erste 19:30- 20:00 Anzeigen

Timer-Programmierung

nach ausgewähltem Land ist möglicherweise die Angabe einer Postleitzahl oder eine Aktualisierung notwendig (S. 13). • JeFolgen Sie den entsprechenden Anweisungen.

• Nutzung von pay-TV

„Gebrauch des Common Interface“ (S. 54)

Weitere hilfreiche Funktionen Anzeigen des Informationsbanners Anzeigen des Informationsbanners Das Banner erscheint auch beim Umschalten des Programms.

1 Programmposition und -name 2 Kanaltyp ([Radio], [Daten], [HDTV] usw.) /

5 Start- / Endzeit der Sendung (DVB)

Verschlüsselter Kanal ( ) / TV-Modus ( , , , ) 3 Sendung 4 Uhrzeit

6 Fortschrittsanzeige (verstrichene Zeit) des

Sendernummer usw. (analog) ausgewählten Programms (DVB)

• Ändern der Kategorie (DVB) Auswahl

Videotext-Dienst verfügbar

Stummschaltung Ein [Schwaches Signal] Mangelhafte Empfangsqualität des Fernsehsignals [Dolby D+], [Dolby D], [HE-AAC] Dolby Digital Plus-, Dolby Digitaloder HE-AAC-Tonspur

Multi-Audio und -Video verfügbar [Stereo], [Mono] Tonmodus

Multi-Audio verfügbar

1 - 90 Verbleibende Zeit der Abschalt-Uhr Einstellungen (S. 20)

Multi-Video verfügbar

Untertitel-Dienst verfügbar Überprüfen des Namens einer • anderen Sendung

EXIT Betrachten von Fernsehprogrammen

Einstellen Verfügbare Funktionen / Bedeutung von Meldungen

der im Banner angezeigten • Informationen über die nächste • Betrachten Sendung Sendung (DVB)

• Zusätzliche Informationen (DVB)

• Einstellen der Display-Anzeigedauer [Display-Anzeigedauer] (S. 37)

(erneut drücken, um das Banner auszublenden)

Untertitel anzeigen Untertitel einblenden / ausblenden (sofern verfügbar) Ändern der Untertitelsprache für DVB-Programme (sofern verfügbar) STTL [Präferenz Untertitel] (S. 37)

Sie die STTL-Taste im Analog-Modus drücken, wird auf den Videotext-Dienst umgeschaltet und eine „Favoriten-Seite” • Wenn angezeigt (S. 25). Drücken Sie die EXIT-Taste, um auf den TV-Modus zurückzukehren.

Halten Standbild / laufendes Programm

HOLD Anzeige der im aktuellen Status auswählbaren Einstellungen Den aktuellen Status direkt prüfen oder ändern Ändern OPTION

[Multi-Video] (DVB-Modus) Dadurch können Sie aus einer Gruppe von mehreren Videos (falls verfügbar) auswählen Diese Einstellung wird nicht gespeichert und kehrt zur Standardeinstellung zurück, sobald Sie das aktuelle Programm verlassen.

[Dual-Audio] (DVB-Modus) Gestattet Ihnen die Wahl zwischen Stereo und Mono (sofern verfügbar)

[Sprache Videotext] (DVB-Modus) Gestattet Ihnen die Wahl einer anderen Videotext-Sprache (sofern verfügbar).

[Unter-Kanal] (DVB-Modus) Gestattet Ihnen die Wahl eines anderen Multi-Feed-Programms - Unterkanals (sofern verfügbar).

[Audio Empfang] (Analogmodus) Dient zur Auswahl verschiedener Toneinstellungen (sofern verfügbar) [Toneinstellung] (S. 34)

[Multi-Audio] (DVB-Modus) Gestattet Ihnen die Wahl einer anderen Tonspursprache (sofern verfügbar). Diese Einstellung wird nicht gespeichert und kehrt zur Standardeinstellung zurück, sobald Sie das aktuelle Programm verlassen.

[Sprache Untertitel] (DVB-Modus) Gestattet Ihnen die Wahl einer anderen Untertitelsprache (sofern verfügbar).

[Lautstärke Korrektur] Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.

Betrachten von Fernsehprogrammen

[Videotext-Zeichensatz] Dient zur Einstellung des VideotextZeichensatzes [Setup] (S. 37)

[USB Verbindung trennen] Dient zum sicheren Entfernen des angeschlossenen USB-Datenträgers vom Fernseher.

Abschalt-Uhr Automatisches Umschalten des Fernsehers in den Bereitschaftsmodus nach Verstreichen einer festgelegten Zeitdauer

1 Rufen Sie die Menüanzeige auf. MENU

2 Auswahl [Timer] Auswahl

Bild Ton Timer Setup

3 Wählen Sie [Abschalt-Uhr], und stellen die Abschaltzeit in 15-Minutenschritten ein. Timer-Programmierung Abschalt-Uhr Auto-Standby

Aus 15 Minuten 30 Minuten 45 Minuten 60 Minuten 75 Minuten 90 Minuten

Wählen Sie [AbschaltUhr] Zugriff

Die Uhrzeit wählen Speichern

Abbrechen wählen Sie die Einstellung [Aus] oder schalten Sie den • Zum Fernseher aus. Bestätigung der verbleibenden Zeit • Zur„Anzeigen des Informationsbanners“ (S. 19) die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt die Zeitanzeige • Wenn auf dem Bildschirm.

Bildseitenverhältnis Umschalten des Bildseitenverhältnisses (der Bildgröße) Dise Funktion ermöglicht eine Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis. ASPECT Normalerweise enthalten Programme ein „Bildseitenverhältnis-Steuersignal“ (Breitbild-Kennzeichnungssignal usw.), und der Fernseher wählt das richtige Bildseitenverhältnis automatisch dem „Bildseitenverhältnis-Steuersignal“ entsprechend (S. 97).

■ Manuelles Umschalten des Bildseitenverhältnisses

1 Rufen Sie die BildseitenverhältnisWahlliste auf.

2 Wählen Sie den gewünschten Modus bei Anzeige der Liste

ASPECT Bildseitenverhältnis-Wahl Auto 16:9 14:9 Aspekt 4:3 4:3 Vollformat Zoom1 Zoom2 Zoom3 Wählen Abbruch Ändern

Sie können den Modus auch nur mit • der ASPECT-Taste umschalten.

(so oft betätigen, bis der gewünschte Modus erreicht ist)

Bildseitenverhältnis-Wahlliste [Auto]

[4:3 Vollformat] Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen. Nur HD-Signal

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 14:9 angezeigt. [Aspekt]

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt. [Zoom2]

Zeigt ein Vollbild mit Seitenverhältnis 4:3 an. Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung bemerkbar. [4:3]

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Betrachten von Fernsehprogrammen

Das optimale Bildseitenverhältnis wird gewählt und das Bild so erweitert, dass es den Bildschirm vollständig ausfüllt. Einzelheiten hierzu (S. 97)

[Zoom3] Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 4:3 angezeigt.

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Bildeinstellungsmodus [Spiel] steht nur das Bildseitenverhältnis [16:9] zur Verfügung. • Im Aspect-Funktion zur Wahl des Bildseitenverhältnisses steht im Videotext-Betrieb nicht zur Verfügung. • Die • Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.

Letzte Ansicht Einfaches Umschalten auf den zuletzt betrachteten Sender oder Eingabemodus Drücken Sie die Taste erneut, um zur letzten Ansicht zurückzukehren. LAST VIEW

einer Aufzeichnung mit Timer-Programmierung, direkter TV-Aufzeichnung oder One-Touch-Aufzeichnung kann der • Während Kanal nicht gewechselt werden. Sie einen Sender kürzer als 10 Sekunden einschalten, wird diese Vorgang nicht als zuletzt betrachteter Sender oder • Wenn Eingabemodus berücksichtigt.

Verwendung des Programmassistenten Der Programmassistent – Electronic Programme Guide (EPG) ermöglicht Ihnen den Zugriff auf Programminformationen zum momentan ausgestrahlten Programm und den Programmen der nächsten sieben Tage (abhängig vom Sender). Diese Funktion variiert je nach dem gewählten Land (S. 13). Möglicherweise ist abhängig vom gewählten Land eine Eingabe oder Aktualisierung der Postleitzahl erforderlich, damit das GUIDE Plus+-System benutzt werden kann. „Werbung anzeigen“ (S. 23) DVB-T- und analoge Sender werden auf dem gleichen Bildschirm des Programmassistenten angezeigt. [D] bedeutet DVB-TProgramm und [A] analoges Programm. Für Analogkanäle wird keine Programmliste erstellt. Beim erstmaligen Einschalten des Fernsehers, oder wenn das Gerät länger als eine Woche ausgeschaltet war, kann einige Zeit verstreichen, bevor der komplette Programmassistent eingeblendet wird.

Wählen Sie den gewünschten Modus. (S. 18) TV

Rufen Sie den Programmassistenten auf.

IDE GU Drücken Sie erneut, um das Layout zu ändern ([Horizontal] / [Hochformat]). • Wählen Sie [Horizontal] zum Betrachten mehrerer Sender. Wählen Sie [Hochformat] zum Betrachten einzelner Sender.

Verwendung des Programmassistenten

Beispiel: [Horizontal] (Anzeige nach Programm)

GUIDE OPTION Info Anzeigemodus ändern Auswahl Werbung

The Bill Seite nach oben Seite nach unten

Beispiel: [Hochformat] (Anzeige nach Zeit) TV Guide: Hochformat Mi 27.10.2010 10:46

D 1 BBC ONE D 19:30-20:00 Das Erste

■ Rückkehr zum TVModus EXIT

Programm wählen Abbruch Programm wählen Timer-Programmierung Zurück +24 Std.

Info Anzeigemodus ändern Auswahl Werbung

D 70 BBC FOUR Seite nach oben Seite nach unten

Programm wählen Abbruch Programm wählen Timer-Programmierung Zurück -24 Std. +24 Std.

1 Gegenwärtiges Datum

Programmassistent Zeit Programmassistent Sendung Werbung

Programmposition und -name 7 [D] : DVB-T [A] : Analog Sie können den Typ des Programmassistenten (TV Guide) abhängig vom gewählten Land auswählen. [Standard-Guide] in [Anzeige-Einstellungen] (S. 37) Wenn Sie [Senderliste] auswählen, wird beim Drücken der Taste GUIDE die Senderliste angezeigt.

■ Betrachten des Programms 1 Wählen Sie das aktuelle Programm 2 Wählen Sie [Anzeigen] (DVB-Modus) aus Auswahl Das Erste 19:30- 20:00

Timer-Programmierung

Auswahl Fernsehen der Timer -Programmierung • Verwenden (S. 24)

■ Voriger Tag (DVB-Modus)

■ Nächster Tag (DVB-Modus)

■ Anzeigen einer Programmliste des gewählten ■ Anzeigen einer Programmliste der Programm-Typs (DVB-Modus)

Programm-Typ Alle Typen

Kategorie Alle Sender

Kategorie auswählen Betrachten

Nur analoge Programme werden angezeigt.

von Lieblingsprogrammen • Auflisten (S. 43)

1 Wählen Sie das Programm aus Auswahl

2 Details anzeigen Drücken Sie die Taste erneut, um zum Programmassistenten (TV Guide) • zurückzukehren.

Werbung anzeigen Abhängig vom gewählten Land unterstützt dieser Fernseher das GUIDE Plus+-System im DVB-T-Modus oder im Analog-Modus. Eine Eingabe oder Aktualisierung der Postleitzahl ist erforderlich. Folgen Sie den entsprechenden Anweisungen. Die Einrichtung kann auch manuell im Menü Setup vorgenommen werden. [Aktualisierung] / [Postcode] in [GUIDE Plus+ Einstellungen] (S. 38) Geben Sie Ihre Postleitzahl ein, wenn Sie zum ersten Mal von dieser Funktion Gebrauch machen. Wenn Sie eine falsche oder keine Postleitzahl eingeben, wird Werbung möglicherweise nicht richtig angezeigt.

Verwendung des Programmassistenten

Weitere hilfreiche Funktionen Details zum gewählten Programm anzeigen (DVB-Modus)

Werbung anzeigen Neueste Werbung anzeigen [Aktualisierung] in [GUIDE Plus+ Einstellungen] (S. 38)

■ Werbung umschalten

■ Rückkehr zum Programmassistenten BACK/

• Damit die Informationen fortlaufend aktualisiert werden können, sollte der Fernseher im Bereitschaftsmodus verbleiben.

Timer-Programmierung (DVB-Modus) Die Timer-Programmierung ist ein Timer, der daran erinnern soll, ein Programm anzusehen oder auf dem externen Recorder oder der USB-Festplatte aufzuzeichnen.

1 Wählen Sie das entsprechende

2 Wählen Sie die Funktion ([Ext. Rec.], [USB HDD-Rec.] oder [Erinnerung])

Programm aus Auswahl

(Anzeige Timer-Programmierung) Timer-Programmierung Funktion

LED wechselt zu orange, wenn die TimerProgrammierung eingestellt wird. (Orangefarbene LED blinkt, wenn die Timer-Programmierung läuft.)

Timer auswählen Abbruch Timer bearbeiten Zurück

1/1 Seite nach oben Seite nach unten

Verwendung des Programmassistenten

[Ext. Rec.] / [USB HDD-Rec.] : zur Aufzeichnung des Programms auf den externen Recorder oder der USBFestplatte Zu Beginn der Startzeit wird der Sender automatisch umgeschaltet und die Video- und Audiosignale werden ausgegeben. 2 Minuten vor der Aktivierung des Timers wird auf dem Bildschirm eine Erinnerung eingeblendet. [Erinnerung] : zu Ihrer Erinnerung, das Programm anzuschauen Beim Fernsehen wird 2 Minuten vor der Anfangszeit eine Erinnerungsmeldung angezeigt. Drücken Sie auf die Taste OK, um zum programmierten Sender umzuschalten.

■ Überprüfen / Ändern / Abbrechen einer Timer-Programmierung „Timer-Programmierung“ (S. 49 - 51)

■ Rückkehr zum Programmassistenten BACK/ RETURN

■ Bei Auswahl des aktuellen Programms Ein Bestätigungsbildschirm wird eingeblendet, der Sie danach fragt, ob Sie dieses Programm ansehen oder aufzeichnen möchten. Wählen Sie [Timer-Programmierung] und stellen Sie [Ext. Rec.] oder [USB HDD-Rec.] ein, um nach beendeter Einstellung des Timer-Programmierungsereignisses mit der Aufzeichnung zu beginnen. Das Erste 19:30- 20:00 Anzeigen

Timer-Programmierung

Funktion ist im Analog-Modus nicht verfügbar. • Diese Timer-Programmierung funktioniert nur dann zuverlässig, wenn über das Signal des Senders oder des Anbieters die • Die richtigen Zeitangaben übermittelt werden. der Aufnahme mittels Timer-Programmierung kann kein anderer Sender ausgewählt werden. • Während Aufzeichnen von Programmen auf dem externen Recorder müssen Sie an dem an den Fernseher angeschlossenen • Beim Recorder die richtigen Einstellungen vornehmen.

Wenn ein mit Q-Link, VIERA Link oder einer ähnlichen Technologie kompatibler Recorder an den Fernseher angeschlossen wird (S. 88, 89), und die [Verbindungseinstellungen] (S. 35) fertiggestellt sind, ist keine Einstellung des Recorders nötig. Lesen Sie auch die Bedienungsanleitung des Recorders. Denken Sie beim Aufzeichnen von Programmen auf die USB-Festplatte daran, die USB-Festplatte unter [Setup Aufzeichnung] (S. 59) zu formatieren und für die Aufzeichnung zu aktivieren.

Betrachten von Videotext Bei Videotext-Diensten handelt es sich um Textinformationen, die von Sendern ausgestrahlt werden. Die angebotenen Funktionen sind je nach Sender verschieden. Worum handelt es sich beim FLOF-Modus (FASTEXT)? Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben am unteren Bildschirmrand. Um auf weitere Informationen zu einem dieser Themenbereiche zuzugreifen, drücken Sie die entsprechende farbige Taste an der Fernbedienung. Diese Funktionen bietet Ihnen einen schnellen Zugriff zu Informationen über die angezeigten Themenbereiche. Was ist der TOP-Modus? Bei TOP-Videotext handelt es sich um eine wesentliche Verbesserung des Standarddienstes, die Ihnen das Auffinden gewünschter Videotext-Seiten erleichtert. Rasche Übersicht über die verfügbaren Videotext-Informationen Bequeme Auswahl des gewünschten Themas in mehreren Schritten Seitenstatus-Informationen am unteren Bildschirmrand Seite aufwärts / abwärts Auswahl des gewünschten Wahl des nächsten Themas innerhalb des Themenbereichs gewählten Themenbereichs (Rot) (Grün) (Nach dem letzten Thema wird auf den (Blau) nächsten Themenbereich weitergeschaltet.)

Schalten Sie auf Videotext um.

Indexseite wird angezeigt (der Inhalt ist • Die je nach Inhalt verschieden).

TEXT Unterseitennummer << 01 02 03 04 05 06 07

Betrachten von Videotext

(Gelb) Worum handelt es sich beim List-Modus? Im List-Modus erscheinen vier Seitennummern in unterschiedlichen Farben am unteren Bildschirmrand. Diese Nummern können geändert und im Speicher des Fernsehers gespeichert werden. „Häufig betrachtete Seiten speichern“ (S. 26)

TELETEXT INFORMATION Farbbalken Aktuelle Seitennummer

Wählen Sie die gewünschte Seite.

oder Farbige Taste (entspricht dem Farbbalken)

■ Einstellen des Kontrasts ■ Rückkehr zum TVModus

EXIT Anzeigen verdeckter Daten Verdeckte Wörter, z. B. die Antworten von Quiz-Seiten, anzeigen Drücken Sie die Taste erneut, MENU um die vorige Meldung (Rot) wieder anzuzeigen.

Halten Automatische Aktualisierung stoppen (Halten der aktuellen Seite ohne Aktualisierung) HOLD Drücken Sie die Taste zum Wiederaufnehmen erneut.

Bei Anzeige des blauen Balkens

MENU Index Rückkehr zur Haupt-Indexseite

INDEX Eine Favoriten-Seite aufrufen Anzeigen einer gespeicherten Favoriten-Seite Rufen Sie die unter der blauen Taste gespeicherte Seite auf (List-Modus). Die Werkseinstellung ist „P103“. STTL

Ganz / Oben / Unten MENU

normal (Vollanzeige)

(obere Hälfte vergrößern)

(untere Hälfte vergrößern)

Mehrbildanzeige Gleichzeitiges Betrachten von Fernsehprogramm und Videotext in zwei Fenstern

MENU Wählen Sie Bild und Text Ein oder Aus.

• Diese Operation kann nur bei Anzeige von Videotext ausgeführt werden. Häufig betrachtete Seiten speichern Betrachten von Videotext

Häufig betrachtete Seiten mit Hilfe der farbigen Tasten speichern (nur Listenmodus) Bei Anzeige der Seite Gedrückt halten

(Entsprechende farbige Taste)

Die Farbe der Nummer wechselt auf Weiß.

■ Ändern gespeicherter Seiten Geben Sie eine neue Seitennummer ein. Zu ändernde farbige Taste

Unterseiten anzeigen Unterseiten anzeigen (nur wenn Videotext mehr als eine Seite umfasst) Die Anzahl der Unterseiten (maximal 79) ist je nach Erscheint am oberen Sender verschieden. Bildschirmrand Der Suchvorgang kann längere Zeit beanspruchen, doch können Sie währenddessen ein Fernsehprogramm betrachten.

■ Anzeigen einer bestimmten Unterseite

MENU Geben Sie die 4-stellige Nummer ein. Beispiel: P6

Fernsehen beim Warten auf Aktualisierung Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden. Vorübergehendes Umschalten auf Fernsehprogramm MENU

Erscheint nach beendeter Aktualisierung.

(Sie können das Programm nicht umschalten.)

Anzeigen der aktualisierten Seite (Gelb)

• Manche Nachrichtenseiten verfügen über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

Betrachten von externen Eingangssignalen Schließen Sie Ihre externen Geräte (VCR, DVD-Geräte, etc) an, um deren Signale über die Eingangsbuchsen zu betrachten. Zum Anschluss von Zubehör (S. 11, 12, 94 - 96) Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen des gewählten Zusatzgerätes verwendet werden. „Bedienung des Zubehörs mit der Fernbedienung des Fernsehers“ (S. 28)

Schalten Sie den Fernseher ein. Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 11, 12) Das Eingangssignal wird automatisch auf dem Bildschirm angezeigt, sobald die Wiedergabe am Zusatzgerät startet Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt. Bei Herstellung eines HDMI-Anschlusses (S. 94) steht diese Funktion ebenfalls zur Verfügung.

Falls der Eingangsmodus nicht automatisch umgeschaltet wird Führen Sie 2 und 3 aus Überprüfen Sie die Einrichtung des Gerätes.

Rufen Sie das Eingangsauswahl-Menü auf

Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist.

AV Eingangswahl AV1 AV2 COMPONENT HDMI1 HDMI2 HDMI3 HDMI4

TV SD Card/USB Auswahl Fernsehen

Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Seitenwand • Der des Fernsehers gewählt werden (außer [SD Card/USB]).

Betrachten von externen Eingangssignalen

Betätigen Sie die Taste so oft, bis der gewünschte Eingang gewählt ist.

Card/USB] : Schaltet um zum Media Player „Verwenden des Media Players“ • [SD (S. 63) Jeder Eingabemodus kann wunschgemäß benannt oder bei der Eingangswahl • übersprungen werden (außer [SD Card/USB]). „AV Label bearbeiten“ (S. 53)

■ Rückkehr zum TVModus

Übersprungene Eingänge werden bei Betätigung der AV-Taste nicht angezeigt.

Der gewählte Eingangsmodus wird angezeigt.

das Zusatzgerät über eine Funktion zur Einstellung des Bildseitenverhältnisses verfügt, • Wenn wählen Sie die Einstellung „16:9“. Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen • oder von Ihrem Panasonic-Fachhändler zu erfahren.

Bedienung des Zubehörs mit der Fernbedienung des Fernsehers Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt über die in der nachstehenden Tabelle aufgeführten Tasten dieser Fernbedienung gesteuert werden.

DVD/VCR TV Wahlschalter für Steuerung eines angeschlossenen Gerätes Wählen Sie die Stellung „DVD/VCR“, um einen DVD-Recorder, DVD-Player, eine PlayerHeimkinoanlage, Blu-ray Disc-Heimkinoanlage oder einen Videorecorder der Marke Panasonic zu steuern. „Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes“ (siehe unten) Wählen Sie „TV“, um USB-Festplattenaufzeichnung, Media Player oder VIERA Link zu verwenden „USB HDD-Aufzeichnung“ (S. 61) „Media Player“ (S. 70, 72) „VIERA Link Einstellungen“ (S. 91) Bereitschaft Umschalten in den Bereitschaftsmodus / Einschalten Wiedergabe Wiedergabe einer Videocassette / DVD / Videoinhalt Stopp Stoppen des aktuellen Betriebsvorgangs

Betrachten von externen Eingangssignalen

Rückspulen / Überspringen / Suchlauf Videorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe) DVD-Gerät / Videoinhalt: Zum vorherigen Stück, Titel oder Kapitel springen Gedrückt halten zum Rückwärtssuchen Schnellvorlauf / Überspringen / Suchlauf Videorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe) DVD-Gerät / Videoinhalt: Zum nächsten Stück, Titel oder Kapitel springen Gedrückt halten zum Vorwärtssuchen Pause Pause / Fortsetzen DVD-Gerät: Für Zeitlupenwiedergabe halten Sie die Taste gedrückt.

PROGRAMME REC Erhöhen / Verringern der Programmpositions-Nummer Programm wählen Aufzeichnung Starten der Aufzeichnung

Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes Jede Art von Panasonic-Gerät besitzt einen eigenen Fernbedienungscode. Ändern Sie den Code dem jeweils zu steuernden Gerät entsprechend.

1 Wählen Sie die Stellung „DVD/VCR“.

2 Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen Geben Sie den jeweils in der Drücken Sie nachstehenden Tabelle für den Typ des zu steuernden Gerätes angegebenen Code ein abc

DVD-Recorder, DVD-Player, Blu-ray Disc-Player

70 (Standardeinstellung)

Player-Kinoanlage, Blu-ray Disc-Kinoanlage

Sie sich nach einer Änderung des Codes, dass die Fernbedienung richtig funktioniert. • Vergewissern einem Austausch der Batterien werden die Code-Standardeinstellungen u. U. wiederhergestellt. • Nach • Bei bestimmten Gerätemodellen können manche Funktionen möglicherweise nicht gesteuert werden.

Gebrauch von VIERA TOOLS Die VIERA TOOLS-Funktion bietet Ihnen einen bequemen Zugriff auf bestimmte Spezialfunktionen.

Zeigen Sie die Funktionssymbole an.

Wählen Sie die gewünschte Funktion aus.

TO VIERA OLS Auswahl Zugriff

■ Rückkehr zum TVModus

VIERA Link Einstellungen

[Foto]∗ „Foto-Modus“ (S. 65)

[ Video]∗ „Video-Modus“ (S. 69)

[Musik]∗ „Musik-Modus“ (S. 73)

[VIERA Connect] „VIERA Connect“ (S. 17, 85)

Gebrauch von VIERA TOOLS

■ Führen Sie das Bedienungsverfahren für die gewählte Funktion aus. [VIERA Link Einstellungen] „VIERA Link Einstellungen“ (S. 91) Wenn zwei oder mehr kompatible Geräte angeschlossen sind, erscheint eine Auswahlanzeige. Bitte wählen Sie die passende Beschreibung aus und greifen Sie auf das Gerät zu.

[Media Server]∗ „Verwenden von DLNA®-Funktionen“ (S. 82)

[TV-Aufnahmen]∗ „Aufgezeichneter Fernsehmodus“ (S. 71)

∗ Wenn zwei oder mehr verfügbare Geräte angeschlossen sind, wird ein Auswahlbildschirm angezeigt. Bitte wählen Sie die passende Beschreibung aus und greifen Sie auf das Gerät zu.

die ausgewählte Funktion nicht verfügbar ist, können Sie in den Demonstrationsmodus wechseln, in dem die • Wenn Funktionsweise erklärt wird. Drücken Sie auf die Taste OK, um nach der Auswahl der nicht verfügbaren Funktion in den Demonstrationsmodus zu wechseln.

Gebrauch der Menüfunktionen Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktion ermöglichen.

Rufen Sie die Menüanzeige auf.

Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden • können, werden angezeigt

MENU Wählen Sie das gewünschte Menü.

Beispiel: [Bildeinstellung] Auswahl

Bild Ton Timer Setup

Gebrauch der Menüfunktionen

Wählen Sie den gewünschten Eintrag.

Beispiel: [Bildeinstellung] Modus Kontrast Helligkeit Farbe Schärfe NTSC-Farbton Farbton Colour Management Eco Modus

■ Auswahl aus mehreren Optionen TV

■ Sofortige Rückkehr

■ Weiterschalten zur nächsten Anzeige Kindersicherung

■ Rückkehr zur vorigen Anzeige BACK/

Die nächste Anzeige erscheint.

■ Eingeben von Zeichen über die eingeblendete Tastatur Bei bestimmten Einträgen können Namen oder Zahlen frei eingegeben werden. Geben Sie die Zeichen Benutzereingabe Name nacheinander ein A B C D E F G H I J K L M N O P Q R S T Auswahl

■ Umblättern der Menüseiten Aufwärts Abwärts

■ Einstellung über Pegelsteller

können die Zeichen mit den Zifferntasten eingeben. • Sie„Zeichentabelle für Zifferntasten“ (S. 102)

■ Zurücksetzen der Einstellungen

Rücksetzen der Bildeinstelungen • Ausschließliches [Grundeinstellungen] im Bildmenü (S. 33) Rücksetzen der Toneinstellungen • Ausschließliches [Grundeinstellungen] im Tonmenü (S. 34) aller Einstellungen • Initialisieren [Werkseinstellungen] im Setupmenü (S. 38)

RETURN Menüliste Menü

Einstellungen / Konfiguration (Optionen) Grundbildmodus [Dynamik] / [Normal] / [Kino] / [THX (True Cinema)] / [Spiel] / [Foto] / [Professionell 1] / [Professionell 2] In jedem Betrachtungs- und Eingabemodus kann [Kontrast], [Helligkeit], [Farbe], [Schärfe], [NTSC-Farbton], [Farbton], [Colour Management], [Eco Modus], [P-NR] und [3D-COMBFILTER] angepasst und gespeichert werden, ganz nach Ihren Vorlieben. Nehmen Sie diese Einstellung für jedes Eingangssignal vor. [Dynamik] : Liefert optimale Einstellungen von Kontrast und Schärfe des Bildes beim Betrachten in einem hellen Raum. [Normal] : Empfiehlt sich zum Betrachten unter normalen Umgebungsbedingungen der Raumbeleuchtung. [Kino] : Eignet sich zum Betrachten von Spielfilmen in einem abgedunkelten Raum mit verbesserter Darstellung von Kontrast, Schwarzwerten und Farbe [THX (True Cinema)] : Reproduziert exakt die Originalqualität des Bildes ohne Korrekturen. Empfohlen zur Wiedergabe einer THX-Disc (Disc mit dem Logo [THX]) Im THX-Modus können Bildvorlagen professioneller Filmemacher widergegeben werden, wodurch die Bildqualität von THX-zertifizierten Filmen originalgetreu dargestellt werden kann. Bei THX-zertifizierten Filmen ist ein [THX]-Logo auf der Disc. [True Cinema] wird in den Modi, Media Player und Netzwerkdienstvorgänge anstelle von [THX] angezeigt. [Spiel] : Spricht schnell auf das Eingangssignal an und liefert ein für Spiele geeignetes Bild. Diese Funktion steht im TV-Modus nicht zur Verfügung. Die Verwendungszeit des Spiel-Modus kann rechts oben in den Bildschirm eingeblendet werden. [Spielzeitanzeige] (S. 37) [Foto] : Stellen Sie [Umkehr-Filmeffekt] auf [Ein], um die passende Bildqualität für Fotos zu erreichen Für HDMI-Eingang, Media Player und Netzwerkdienstvorgänge [Professionell 1 / 2]: Sie können professionelle Bildeinstellungen vornehmen unter [Erweiterte Einstellungen], [Sperreinstellungen] und [Änderung kopieren] (S. 57) Dieser Modus ist nur verfügbar, wenn [Erweitert(isfccc)] im Setupmenü auf [Ein] gestellt ist. Nicht verfügbar unter VIERA Connect Wenn diese Modi von einem zugelassenen und qualifizierten Händler eingestellt werden, werden [Professionell 1] und [Professionell 2] möglicherweise als [isf Tag] und [isf Nacht] angezeigt.

Gebrauch der Menüfunktionen

Kontrast, Helligkeit, Farbe, Schärfe

Dient zum Erhöhen oder Verringern der Pegel dieser Optionen, um die Einstellungen Ihren persönlichen Vorstellungen optimal anzupassen.

Wenn eine NTSC-Signalquelle an den Fernseher angeschlossen ist, kann der Farbton des Bildes wunschgemäß eingestellt werden. Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.

Ermöglicht Ihnen eine Einstellung des Gesamtfarbtons des Bildes. [Kühl] / [Normal] / [Warm] Nicht verfügbar, wenn [Modus] auf [THX] ([True Cinema]), [Professionell 1] oder [Professionell 2] gesetzt ist.

• Nicht verfügbar, wenn [Modus] auf [Professionell 1] oder [Professionell 2] gesetzt ist.

Lebhaftere Farben werden automatisch erzeugt. [Aus] / [Ein]

Erzeugt durch eine erweiterte Farbpalette lebhaftere Bilder [Aus] / [Ein] / [Auto]

den HDMI-Eingangsmodus oder Inhalte in Media Player (S. 69) • Für vorhanden, wenn [Modus] auf [THX] ([True Cinema]) oder [Foto] gesetzt ist. • Nicht • Zur effektiven Nutzung dieser Funktion auf [Auto] einstellen. Ergibt einen Bildeffekt wie z.B. der Umkehr-Film [Aus] / [Ein]

• Diese Funktion ist verfügbar, wenn [Modus] auf [Foto] gestellt ist.

Einstellungen / Konfiguration (Optionen)

Funktion zur automatischen Helligkeitssteuerung Die Bildeinstellungen werden automatisch den jeweils herrschenden Lichtbedingungen angepasst [Aus] / [Ein]

P-NR Reduzierung von Bildrauschen Rauschen und Flimmern in den Bildkonturen wird automatisch reduziert. [Aus] / [Niedrig] / [Mittel] / [Hoch] Macht die Anzeige von Standbildern oder Zeitlupenbildern lebendiger [Aus] / [Ein]

3D-COMBFILTER Anzeigen eines Standbildes oder bei Zeitlupenwiedergabe macht sich • Beim gelegentlich ein Farbmuster bemerkbar. Wählen Sie die Einstellung [Ein], um schärfere, originalgetreuere Farben zu erhalten.

Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung. • Diese • Nicht gültig bei RGB, Component, HDMI und Media Player

Gebrauch der Menüfunktionen

Intelligent Frame Creation

Erweiterte Einstellungen

Schaltet den Bildschirm aus, wenn Sie [Aus] [Aus] / [Ein] Der Ton bleibt eingeschaltet, auch wenn der Bildschirm ausgeschaltet wird. Drücken Sie eine beliebige Taste (außer Bereitschaft), um den Bildschirm wieder einzuschalten. Diese Funktion senkt wirksam den Stromverbrauch, wenn Sie nur den Ton hören, ohne Bilder zu betrachten.

Automatische Kompensation der Bildwechselrate, um ruckelnde Bewegungen im Bild zu reduzieren [Aus] / [Mittel] / [Hoch] Je nach Bildinhalt können Rauschanteile im Bild auftreten. Ändern Sie entsprechend die Einstellung. Diese Funktion kann nicht ausgewählt werden (Grundeinstellung auf [Aus]), wenn [Modus] auf [Spiel] gesetzt ist, oder in den Modus Netzwerkdienstvorgänge.

Automatische Kompensation der Bildrate, um die 24p Quellvideobilder ruckfrei anzuzeigen [Aus] / [Mittel] / [Hoch] Diese Option ist nur für den 24p-Signaleingang verfügbar und wird statt [Intelligent Frame Creation] angezeigt. Diese Funktion kann nicht ausgewählt werden (Grundeinstellung auf [Aus]), wenn [Modus] auf [Spiel] gesetzt ist, oder in den Modus Netzwerkdienstvorgänge.

Automatische Verbesserung von Bildern einer Filmquelle. [Aus] / [Ein] Diese Funktion steht bei einem Zeilensprungsignal zur Verfügung. (außer wenn [Modus] auf [Spiel] steht)

Erhöht die Bildauflösung, so dass das Bild schärfer erscheint [Aus] / [Mittel] / [Hoch]

Optimierte Auflösung

Seitliche Bildanteile

Funktion steht bei einem SD-(Standard-Definition)-Signal zur Verfügung. • Diese einem HD-(High-Definition)-Signal ist diese Funktion dann verfügbar, wenn [16:9] • Bei ([16:9 Overscan] auf [Ein]), [4:3 Vollformat] oder [Zoom] eingestellt ist. • Nicht gültig bei Netzwerkdienstvorgängen und Media Player Erhöht die Helligkeit der seitlichen Anzeige [Aus] / [Niedrig] / [Mittel] / [Hoch]

• Die Einstellung [Hoch] wird empfohlen, um ein „Einbrennen“ des Bilds zu verhindern.

Wählt den Bildschirmbereich aus, der zur Anzeige des Bilds verwendet wird [Aus] / [Ein] [Ein] : Das Bild wird vergrößert, um den Bildrand zu verdecken. [Aus] : Das Bild wird in seiner Originalgröße angezeigt. Wählen Sie die Einstellung [Ein], wenn Rauschen am Bildschirmrand auftritt. Diese Funktion steht zur Verfügung, wenn das Seitenverhältnis auf [Auto] (nur 16:9 Signal) oder [16:9] eingestellt ist. Diese Einstellung kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden. Nicht verfügbar unter VIERA Connect

Erweiterte Einstellungen

DVIEingangseinstellung

Einstellungen / Konfiguration (Optionen) Ändert manuell den Schwarzwert im Bild für den HDMI-Eingangsmodus mit dem DVIEingangssignal [Normal] / [Ausführlich] Wenn das DVI-Eingangssignal vom externen Gerät, insbesondere vom PC, angezeigt wird, ist der Schwarzwert möglicherweise für eine detaillierte Darstellung nicht geeignet. Wählen Sie in diesem Fall [Ausführlich] aus. Der Schwarzwert für das HDMI-Eingangssignal wird automatisch eingestellt. Nur für HDMI-Eingangsmodus mit DVI-Eingangssignal

Wählt den Modus zum pixelweisen Verschieben des Bildes aus, um ein „Einbrennen“ des Bildes auf dem Bildschirm zu verhindern [Auto] / [Ein] [Auto] : Funktioniert nur bei geeigneten Bildern automatisch; das pixelweise Verschieben wird kaum bemerkt.

Aktiviert einen vertikalen Laufbalken, um Einbrenneffekte von Bildinhalten auf dem Bildschirm zu verhindern, oder zu beseitigen. Drücken Sie die Taste OK, um die Funktion zu starten, und drücken Sie eine beliebige Taste (außer Bereitschaft), um diesen Modus zu beenden.

Drücken Sie die Taste OK, um den aktuellen Bildmodus des ausgewählten Eingangs auf die Grundeinstellungen zurückzusetzen.

Wählt den Basis-Soundmodus aus [Musik] / [Sprache] / [Benutzer] Der ausgewählte Modus wirkt sich auf alle Eingangssignale aus. [Musik] : Verbessert die Tonqualität beim Betrachten von Musikvideos usw. [Sprache] : Verbessert die Tonqualität beim Betrachten von Nachrichten, Theaterstücken usw. Sowohl im Musik- als auch im Sprachmodus können Sie die Einstellungen für [Bass] und [Höhen] vornehmen. Diese Einstellungen werden für jeden Modus separat gespeichert. [Benutzer] : Dient zur manuellen Einstellung des Tons anhand des Equalizers, sodass er Ihrer gewünschten Tonqualität entspricht. Im Benutzermodus wird in der Toneinstellung anstelle von [Bass] und [Höhen] [Equalizer] angezeigt. Wählen Sie den [Equalizer] aus und stellen Sie die Frequenz ein. [Equalizer] (siehe unten)

Erhöht oder verringert den Pegel, um die Ausgabe der Bässe zu verstärken oder abzuschwächen.

Erhöht oder verringert den Pegel, um die Ausgabe der Höhen zu verstärken oder abzuschwächen.

Gebrauch der Menüfunktionen

Dient zur Einstellung des Frequenzpegels, um Ihre gewünschte Tonqualität zu erhalten

Funktion ist verfügbar, wenn [Modus] auf [Benutzer] gestellt ist. • Diese Sie eine Frequenz aus und ändern Sie den Frequenzpegel anhand der Cursortasten. • Wählen Sie die Bässe verstärken möchten, erhöhen Sie den Pegel der niedrigen • Wenn Frequenzen. Wenn Sie die Höhen verstärken möchten, erhöhen Sie den Pegel der hohen Frequenzen.

die Pegel jeder Frequenz auf die Grundeinstellungen zurückzusetzen, wählen Sie • Um mit den Cursortasten [Grundeinstellungen] aus und drücken dann auf die Taste OK. Balance

Dient zur Einstellung des relativen Lautstärkeanteils des rechten und linken Lautsprechers.

Dient zur Einstellung des Lautstärkepegels des Kopfhörers.

Surround-Soundeinstellungen [Aus] / [V-Audio] / [V-Audio Surround] [V-Audio] : Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite eingesetzt [V-Audio Surround] : Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite und Tiefe eingesetzt

Passt den aktuellen Lautstärkepegel an, wenn er stark von dem des zuvor gesehenen Senders oder Eingabemodus abweicht [Aus] / [Ein]

Lautstärke Korrektur

Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.

Einstellungen / Konfiguration (Optionen)

Wandabstand der Lautspr.

Passt Töne niedriger Frequenz an [Über 30cm] / [Unter 30cm] Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand mehr als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung [Über 30cm]. Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand weniger als 30 cm beträgt, empfiehlt sich die Wahl der Einstellung [Unter 30cm].

Dient zur Auswahl verschiedener Toneinstellungen (sofern verfügbar) [Stereo] : Als Normaleinstellung verwenden [Mono] : Wenn kein Stereosignal empfangen werden kann [M1] / [M2] : Dient zur Wahl des Kanals, wenn zwei monaurale Tonkanäle vorhanden sind. Diese Funktion steht nur im Analog-Modus zur Verfügung.

• Wählt die Grundeinstellung für die Tonspuren [Auto] / [Mehrkanal] / [Stereo] / [MPEG] Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig. •[Auto] : Dient zur automatischen Wahl der Tonspuren, wenn ein Programm über mehr

als zwei Tonspuren verfügt. Die Vorrangfolge ist: Dolby Digital Plus, HE-AAC, Dolby Digital, MPEG. [Mehrkanal] : Die Mehrkanal-Tonspur erhält Vorrang. [Stereo] : Die Stereo-(2-Kanal)-Tonspur erhält Vorrang. [MPEG] : MPEG erhält Vorrang. Bei Dolby Digital Plus und Dolby Digital handelt es sich um zwei von Dolby Laboratories entwickelte Verfahren zur Codierung von Digitalsignalen. Diese beiden Formate umfassen sowohl stereophone (2-kanalige) als auch mehrkanalige Audiosignale. Bei HE-AAC handelt es sich um ein spezielles Codierverfahren, das zur Komprimierung von digitalen Audiosignalen eingesetzt wird, um eine effiziente Speicherung und Übertragung von Musikdaten zu ermöglichen. Bei MPEG handelt es sich um ein Komprimierungsverfahren, mit dem sich die Größe von Musikdateien ohne eine deutliche Beeinträchtigung der Klangqualität beträchtlich reduzieren lässt. Dolby Digital Plus und HE-AAC sind Technologien, die für Programme im HD-Format (High Definition) vorgesehen sind. Diese Funktion steht nur im DVB-Modus zur Verfügung.

• Bevorzugter Audiotyp

Gebrauch der Menüfunktionen

• • • • SPDIF Auswahl

SPDIF: Ein Standardformat für die Übertragung von Audiodateien Dient zur Wahl der Grundeinstellung für das von den Buchsen DIGITAL AUDIO OUT und HDMI2 (ARC-Funktion) [Auto] / [PCM] ausgegebene digitale Audiosignal [Auto] : Signale der Formate Dolby Digital Plus, Dolby Digital und HE-AAC- (48 kHz) Mehrkanal werden als Dolby Digital-Bitfluss ausgegeben. Signale des Formats MPEG werden als PCM-Ton ausgegeben. [PCM] : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt. Für DVB-Modus, Netzwerk-Videoinhalte (S. 83) oder Video-Modus des Media Player (S. 69) ARC (Audio-Rückkanal) : Eine digitale Audioausgabefunktion mittels HDMI-Kabel

HDMI1 / 2 / 3 / 4 Eingang

Anpassung des Eingangssignals [Digital] / [Analog] (S. 101) [Digital] : HDMI-Kabelanschluss [Analog] : HDMI-DVI-Adapterkabelanschluss Diese Funktion steht nur im HDMI-Eingangsmodus zur Verfügung.

Drücken Sie die Taste OK, um die aktuellen Toneinstellungen, [Balance], [Kopfhörerlautstärke] und [Surround] auf die Grundeinstellungen zurückzusetzen

Timer-Programmierung

Dient zur Einstellung eines Timers zur Senderumschaltung oder Aufzeichnung eines Programmes (S. 49) Diese Funktion steht nur im DVB-Modus zur Verfügung.

Stellt die Zeit ein, die verstreicht, bis der Fernseher automatisch in den Bereitschaftsmodus eintritt [Aus] / [15] / [30] / [45] / [60] / [75] / [90] (Minuten) (S. 20)

Dient der Einstellung der Zeitdauer, nach der der Fernseher automatisch in den Bereitschaftsmodus umschaltet, wenn für die ausgewählte Zeitdauer [Aus] / [2] / [4] (Stunden) kein Vorgang ausgeführt wurde. Das automatische Starten der Timer-Programmierung wirkt sich nicht auf diese Funktion aus. Die automatische Eingangsumschaltung mit dem angeschlossenen Gerät wirkt sich auf diese Funktion aus und der Zeitzähler wird zurückgesetzt. Die Benachrichtigung wird 3 Minuten vor dem Umschalten in den Bereitschaftsmodus angezeigt.

Dient zur Einstellung der Verzögerungszeit der Tonausgabe von den Buchsen DIGITAL AUDIO OUT und HDMI2 (ARC-Funktion), wenn der Ton nicht mit dem Bild synchron ist Diese Funktion steht nur im DVB-Modus zur Verfügung.

Einstellungen / Konfiguration (Optionen)

Stellt den Fernseher automatisch in den am besten geeigneten Energiesparmodus Durch Drücken der OK-Taste werden folgende Elemente wie folgt eingestellt : [Eco Modus], [VIERA Link], [Auto Aus], [Standby-Energiesparmodus], [Energiesparmodus] [Ein] [Intelligent Auto Standby] [Ein (ohne Erinnerung)] [Auto-Standby] [2 Stunden]

Formatiert angeschlossene USB-Festplatten und legt deren Betriebszustand fest (S. 59)

Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht [Aus] / [Ein] (S. 89)

Passt die Bildeinstellungen an den Inhaltstyp des über HDMI-Kabel angeschlossenen Gerätes an [Aus] / [Auto] Diese Funktion ist verfügbar, wenn das angeschlossene Gerät Inhalte des HDMI-Typs unterstützt. Angaben zum Inhalts-Typ werden mehrere Sekunden lang angezeigt, sofern diese Funktion verfügbar ist.

Dient zur Wahl des Signals, das vom Fernseher über den Q-Link-Anschluss übertragen wird [TV] / [AV2] / [Monitor] [Monitor] : Das auf dem Bildschirm angezeigte Bild Component- und HDMI-Signale können nicht ausgegeben werden.

Dient zur Einstellung der automatischen Einschaltfunktion [Aus] / [Ein] (S. 88, 89)

Dient zur Einstellung der automatischen Abschaltfunktion [Aus] / [Ein] (S. 88, 89)

StandbyEnergiesparmodus

Dient zur Reduzierung der Leistungsaufnahme im Bereitschaftsmodus des angeschlossenen Gerätes, um Energie einzusparen [Aus] / [Ein] (S. 90) Diese Funktion ist verfügbar, wenn [VIERA Link] auf [Ein] und [Auto Aus] auf [Ein] gestellt ist.

Intelligent Auto Standby

Schaltet nicht betrachtetes oder nicht verwendetes Zubehör in den Bereitschaftsmodus, um den Energieverbauch zu verringern [Aus] / [Ein (mit Erinnerung)] / [Ein (ohne Erinnerung)] (S. 90) Diese Funktion ist verfügbar, wenn [VIERA Link] auf [Ein] gestellt ist.

Daten herunterladen Kindersicherung

Dient zum Herunterladen der Einstellungen für Programme, Sprache und Land / Gebiet auf ein an den Fernseher angeschlossenes Gerät, das mit Q-Link oder VIERA Link kompatibel ist. Die DVB-S- und DVB-C-Sendereinstellungen können nicht heruntergeladen werden.

Gebrauch der Menüfunktionen

Verbindungseinstellungen

Sperrt Programme / AV-Eingänge, um Zugriff darauf zu verhindern (S. 51)

Favoriten bearbeiten

Dient zum Erstellen einer Liste der bevorzugten DVB-S-Sender (S. 43)

Dient zum Überspringen unerwünschter DVB-S-Sender oder zum Bearbeiten von DVBS-Sendern (S. 44)

Tuning-Menü DVB-S Auto Setup

Dient zur automatischen Abstimmung aller empfangbaren DVB-S-Sender (S. 40)

Dient zum manuellen Einstellen von DVB-S-Sendern (S. 45)

Senderliste aktualisieren

Dient zur Aktualisierung der DVB-S-Senderliste unter Beibehaltung der gegenwärtigen Einstellungen (S. 46)

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-S-Sender gefunden wurde, oder nicht [Aus] / [Ein] (S. 46)

Dient zur Überprüfung des DVB-S-Signalzustands (S. 46)

Dient zur Einstellung des Antennensystems für die Verwendung von mehreren LNBs zum Empfang von mehreren Satelliten [Ein LNB] / [MiniDiSEqC] / [DiSEqC 1.0] / [Einzelkabel] (S. 39) Dieser Fernseher unterstützt die DiSEqC Version 1.0.

• LNB Grundeinstellungen

Dient zur Wahl des Satelliten für das jeweilige LNB (S. 40) Fügt einen TV-Modus hinzu

TV-Signal hinzufügen

Funktion kann verwendet werden, wenn bei der Erstinstallation ein oder • Diese mehrere Eingangssignale für [Auto Setup] übersprungen und nicht mitabgestimmt wurden.

Um diese Funktion zu benutzen, beachten Sie die Hinweise unter „Automatische • Einrichtung“ zur automatischen Einrichtung der TV-Signale (S. 13, 14).

Tuning-Menü DVB-C Favoriten bearbeiten

Dient zum Erstellen einer Liste der bevorzugten DVB-C-Sender. (S. 43)

Dient zum Überspringen unerwünschter DVB-C-Sender oder zum Bearbeiten von DVBC-Sendern. (S. 44)

Dient zur automatischen Abstimmung aller empfangbaren DVB-C-Sender. (S. 41)

Dient zur manuellen Abstimmung von DVB-C-Sendern. (S. 45)

Senderliste aktualisieren

Dient zur Aktualisierung der DVB-C Senderliste unter Beibehaltung der gegenwärtigen Einstellungen. (S. 46)

Favorisiertes Netzwerk

Dient zur Wahl des bevorzugten Netzwerks (nur in einigen Ländern verfügbar).

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-C-Sender gefunden wurde, oder nicht [Aus] / [Ein] (S. 46)

Wählen Sie die Einstellung [Ein], um eine Meldung zum Wechseln zu verfügbaren Diensten zu aktivieren (nur in einigen Ländern verfügbar) [Aus] / [Ein]

Dient zur Überprüfung des DVB-C-Signalzustands. (S. 46)

Reduziert automatisch den Eingangspegel des DVB-C Signals, um Interferenzen zu vermeiden [Aus] / [Ein] (S. 46)

TV-Signal hinzufügen

Funktion kann verwendet werden, wenn bei der Erstinstallation ein oder mehrere • Diese Eingangssignale für [Auto Setup] übersprungen und nicht mitabgestimmt wurden. Um diese Funktion zu benutzen, beachten Sie die Hinweise unter „Automatische • Einrichtung“ zur automatischen Einrichtung der TV-Signale (S. 13, 14).

Favoriten bearbeiten

Dient zum Erstellen einer Liste der bevorzugten DVB-T-Sender. (S. 43)

Dient zum Überspringen unerwünschter DVB-T-Sender oder zum Bearbeiten von DVBT-Sendern. (S. 44)

Dient zur automatischen Abstimmung aller empfangbaren DVB-T-Sender. (S. 42)

Dient zur manuellen Abstimmung von DVB-T-Sendern. (S. 45)

Senderliste aktualisieren

Dient zur Aktualisierung der DVB-T Senderliste unter Beibehaltung der gegenwärtigen Einstellungen. (S. 46)

Favorisiertes Netzwerk

Dient zur Wahl des bevorzugten Netzwerks (nur in einigen Ländern verfügbar).

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde, oder nicht [Aus] / [Ein] (S. 46)

Dient zur Überprüfung des DVB-T-Signalzustands. (S. 46)

TV-Signal hinzufügen

Fügt einen TV-Modus hinzu Diese Funktion kann verwendet werden, wenn bei der Erstinstallation ein oder mehrere Eingangssignale für [Auto Setup] übersprungen und nicht mitabgestimmt wurden. Um diese Funktion zu benutzen, beachten Sie die Hinweise unter „Automatische Einrichtung“ zur automatischen Einrichtung der TV-Signale (S. 13, 14).

Dient zum Überspringen unerwünschter analoger Sender oder zum Bearbeiten von analogen Sendern. (S. 47)

Dient zur automatischen Abstimmung aller empfangbaren analogen Sender. (S. 42)

Dient zum manuellen Einstellen der analogen Programme. (S. 48)

TV-Signal hinzufügen

Fügt einen TV-Modus hinzu Diese Funktion kann verwendet werden, wenn bei der Erstinstallation ein oder mehrere Eingangssignale für [Auto Setup] übersprungen und nicht mitabgestimmt wurden. Um diese Funktion zu benutzen, beachten Sie die Hinweise unter „Automatische Einrichtung“ zur automatischen Einrichtung der TV-Signale (S. 13, 14).

Fügt einen TV-Modus hinzu

Gebrauch der Menüfunktionen

Tuning-Menü DVB-T Tuning-Menü Analog

Einstellungen / Konfiguration (Optionen)

Einstellungen / Konfiguration (Optionen)

Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.

Präferenz Audio 1 / 2

Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Multi-Audio (je nach Sender).

Präferenz Untertitel 1/2

Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Untertitel (je nach Sender). Einblenden von Untertiteln (S. 19)

Dient zur Wahl der bevorzugten Sprache für DVB-Videotext (Verfügbarkeit vom Sender abhängig). Wählt den bevorzugten Untertiteltyp [Standard] / [Hörgeschädigte]

[Hörgeschädigte] die Option erleichtert das Verständnis von DVB-Untertiteln • (Verfügbarkeit vom Sender abhängig). • [Präferenz Untertitel 1 / 2] in [Sprache] wird Priorität eingeräumt. Videotext-Anzeigemodus [TOP (FLOF)] / [List] (S. 25)

VideotextZeichensatz

Dient zur Wahl des Videotext-Zeichensatzes [West] / [Ost1] / [Ost2] [West] : Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch usw. [Ost1] : Tschechisch, Englisch, Estnisch, Lettisch, Rumänisch, Russisch, Ukrainisch usw. [Ost2] : Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch usw.

Dient zur Auswahl des standardmäßigen Programmassistenten (TV Guide), wenn die Taste GUIDE gedrückt wird (nur in einigen Ländern verfügbar) [TV Guide] / [Senderliste] [TV Guide] : Electronic Programme Guide (EPG) ist verfügbar. Verwenden von EPG (S. 22) [Senderliste] : EPG ist nicht verfügbar. Stattdessen wird die Senderliste angezeigt.

Dient zur Benennung oder zum Überspringen der einzelnen Eingangsbuchsen. (S. 53)

Dient zur Festlegung der Zeitdauer der Anzeige des Informationsbanners. (S. 19) [keine Anzeige] / [1] / [2] / [3] / [4] / [5] / [6] / [7] / [8] / [9] / [10] (Sekunden)

VIERA Connect Anzeige

Schaltet die Anzeige des Begrüssungsbanners für VIERA Connect aus oder ein [Aus] / [Ein] (S. 17, 18)

Legen Sie für diese Option [Ein] fest, um fortlaufend alle 30 Minuten die abgelaufene Zeit im Spielemodus anzuzeigen [Aus] / [Ein] Diese Funktion steht zur Verfügung, wenn [Spiel] unter [Modus] gewählt wurde (S. 31)

Gebrauch der Menüfunktionen

Anzeige-Einstellungen

Dient der Einstellung des Timers, um den Bildschirm automatisch auszuschalten, wenn ein Radiosender ausgewählt wurde [Aus] / [5] / [10] / [15] / [20] (Sekunden) Der Ton bleibt eingeschaltet, auch wenn der Bildschirm ausgeschaltet wird. Um den Bildschirm wieder einzuschalten, drücken Sie eine beliebige Taste, ausgenommen der Tasten für Bereitschaft, zur Lautstärkeregelung und der Stummschaltung. Diese Funktion senkt wirksam den Stromverbrauch, wenn Sie einen Radiosender hören. Diese Funktion steht nur im DVB-Modus zur Verfügung.

Dient zum Betrachten von verschlüsselten Sendern (S. 54)

Dient zur Festlegung der zu verwendenden Netzwerkeinstellung Ihrer Netzwerkumgebung (S. 77)

DivX® VOD Dient zur Anzeige des DivX VOD-Registrierungscodes (S. 99)

Einstellungen / Konfiguration (Optionen) Aktiviert die erweiterten Bildeinstellungen [Aus] / [Ein] Auf [Ein] stellen, um den Modus [Professionell 1] und [Professionell 2] unter [Modus] zu aktivieren. Auf [Ein] stellen, um im Bildmenü die Erweiterungselemente anzuzeigen: [Erweiterte Einstellungen], [Sperreinstellungen] und [Änderung kopieren]. [Änderung kopieren] wird angezeigt, wenn [Modus] auf [Professionell 1] oder [Professionell 2] gesetzt ist. Bei [isfccc] handelt es sich um die Bildeinstellung für den zugelassenen qualifizierten Händler. Zu Details wenden Sie sich an einen Händler in Ihrer Nähe.

Wählt die von Ihrer USB-Tastatur unterstützte Sprache aus

• Für Informationen zum Verwenden einer USB-Tastatur

Dient zum Zurücksetzen aller Einstellungen, z. B. nach einem Umzug. (S. 55)

Dient zum Herunterladen von neuer Software auf den Fernseher (S. 56)

Dient zum Anzeigen der Software-Lizenzinformationen.

Dient zum Anzeigen der Systeminformationen dieses Fernsehers.

GUIDE Plus+ Einstellungen

Setup Andere Einstellungen

Gebrauch der Menüfunktionen

Dient zur Ausführung der Aktualisierung des GUIDE Plus+-Zeitplans und der Werbeinformationen für das GUIDE Plus+-System (S. 23)

Dient zur Einstellung Ihrer Postleitzahl für die Anzeige von Werbeinformationen im GUIDE Plus+-System. (S. 23)

Dient zum Anzeigen der Systeminformationen des GUIDE Plus+-Systems.

Wählt automatisch den Eingang, wenn der Fernseher eingeschaltet wird [TV] / [AV] Das Bild des TV-Empfängers wird mit [TV] wiedergegeben. Auf [AV] einstellen, um das Eingangssignal von externem Zubehör anzeigen zu lassen, das an den Anschluss AV1 oder HDMI1 angeschlossen ist, z.B. das einer Settopbox. Das externe Zubehör muss eingeschaltet sein und ein Steuersignal für das automatische Anschalten aussenden, damit dies funktioniert.

Dient zur Reduzierung der Bildhelligkeit zur Energieeinsparung. [Aus] / [Ein]

Dient zur automatischen Einstellung der Zeitdaten. Die Zeitdaten werden auf GMT-Basis korrigiert. Wählen Sie die Einstellung [Auto], um die Zeit dem jeweiligen Empfangsgebiet entsprechend automatisch korrigieren zu lassen.

Senderliste austauschen

Exportiert/importiert mithilfe der SD-Karte die Einstellungen der DVB-S-Senderliste, um Einstellungen mit gleicher Funktion auch für VIERA zu nutzen

[Erweitert(isfccc)] im Setup-Menü auf [Ein] oder auf den Modus Media Player / Netzwerkdienst gestellt, wird ein anderes • IstMenü angezeigt. (S. 57, 64 - 74, 82 - 85) • Nur die verfügbaren Einträge können gewählt werden.

Sendersuchlauf Dient zur automatischen Abstimmung aller empfangbaren Sender. Diese Funktion steht nur zur Verfügung, wenn die Abstimmung der Sender bereits ausgeführt wurde. Nur der ausgewählte Modus wird wiedergegeben. Alle früheren Kanaleinstellungen werden gelöscht. Wenn eine Kindersicherungs-PIN (S. 52) eingestellt wurde, muss diese erneut eingegeben werden. Falls die Abstimmung nicht vollständig abgeschlossen wurde [Manueller Suchlauf] (S. 45, 48)

Wählen Sie DVB-S (S. 18) TV

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Wählen Sie [Tuning-Menü DVB-S] Auswahl

wiederholt, bis [Auto Setup] erscheint 2 Zugriff [Auto Setup]

TV Stellen Sie [Antennen System] und [LNB Grundeinstellungen] ein

Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 10)

3 Stellen Sie den gewünschten Satelliten, Suchlaufmodus und Programmsuch-Modus ein. (Wahl des Eintrags)

TV AV DiSEqC 1.0 Zugriff

1 Wählen Sie [Antennen System] und nehmen Sie die Einstellung vor Falls Sie ein DiSEqC-Steuerantennensystem besitzen, können Sie mehrere Satelliten empfangen. Auswahl

Antennen System LNB Grundeinstellungen

Rückkehr zum TV-Modus

zugreifen / speichern

Dieser Fernseher unterstützt DiSEqC Version 1.0. [Ein LNB] : Mit einem einzigen LNB kompatibel [MiniDiSEqC] : Bis zu zwei LNBs können gesteuert werden. [DiSEqC 1.0] : Bis zu vier LNBs können gesteuert werden [Einzelkabel] : Bei Verwendung eines Einzelkabel-Routers sind bis zu 8 Nutzer-Bänder verfügbar.

2 Auswahl [LNB Grundeinstellungen] Auswahl

3 Stellen Sie [LNB] und [Satellit] ein Stellen Sie zuerst [LNB] und anschließend [Satellit] für den gewählten LNB ein. LNB Grundeinstellungen [LNB] : Auswahl 0 10 Signalqualität Bei Einstellung auf „Ein LNB“ 0 10 Signalstärke Einstellen nicht auswählbar AA LNB 9750 MHz LNB unteres Frequenzband Bei Einstellung auf „MiniDiSEqC“ oder „Einzelnes Kabel“ 10600 MHz LNB oberes Frequenzband Astra 19.2° E Satellit zwischen LNB AA und AB auswählen 10744 MHz Test Transponder-Frequenz Bei Einstellung auf „DiSEqC1.0“ zwischen LNB AA, AB, BA und BB auswählen [Satellit] : Wenn Ihnen der ausgewählte Satellit nicht bekannt ist, wählen Sie [Kein Satellit] (der verfügbare Satellit wird beim Sendersuchlauf gesucht). Wählen Sie [Manuell], um [Test Transponder-Frequenz] manuell einzurichten. Wenn Sie [Einzelkabel] einstellen, müssen noch weitere Einstellungen vorgenommen werden. Stellen Sie [NutzerBand], [Nutzer-Frequenzband] und [PIN] (je nach dem verwendeten Einzelkabel-Router) ein. Details finden Sie in der Anleitung des Einzelkabel-Routers.

■ Wählbare Satelliten und Satellitenschüssel-Ausrichtungen zum Abstimmen von DVB-S-Sendern :

• Amos auf 4° West • Express auf 53° Ost • Astra auf 23,5° Ost • Atl. Bird auf 5° West • Intelsat auf 45° Ost • Eutelsat auf 21,5° Ost • Atl. Bird auf 7° West • Turksat auf 42° Ost • Astra auf 19,2° Ost • Eutelsat auf 16° Ost • Atl. Bird auf 8° West • Express auf 40° Ost • Hot Bird auf 13° Ost • Atl. Bird auf 12,5° West • Hellas auf 39° Ost • Eutelsat auf 10° Ost • Telstar auf 15° West • Eutelsat auf 36° Ost • Eurobird auf 9° Ost • NSS auf 22° West • Eurobird auf 33° Ost • Eutelsat auf 7° Ost • Intelsat auf 24,5° West • Astra auf 28,2° Ost • Astra auf 4,8° Ost • Hispasat auf 30° West • Arabsat auf 26° Ost • Thor auf 0,8° West / Intelsat auf 1° West • Eurobird auf 25,5° Ost Bitte konsultieren Sie Ihren Panasonic-Fachhändler, um sicherzustellen, dass Ihre Satellitenschüssel richtig installiert wird. Bitte konsultieren Sie außerdem die Anbieter der empfangenen Satellitenprogramme für weitere Einzelheiten.

Wählen Sie [Auto Setup] Auto Setup

Stellen Sie den gewünschten Satelliten, Suchlaufmodus und Programmsuch-Modus ein. Satellit Modus Suchlauf Programmsuche

Astra 19.2° E Freie Sender Schnell Suchlauf starten

[Ausführlich] : Der gesamte Frequenzbereich wird durchsucht. zugreifen / speichern [Schnell] : sucht die passende Frequenz des ausgewählten Satelliten Nach dem Einstellen wählen Sie [Suchlauf starten]. Auswahl

DVB-S Auto Setup Einstellungen

Start Auto Setup (Die Einstellungen werden automatisch vorgenommen) Auto Setup DVB-S Alle DVB-S Senderdaten werden gelöscht

Pay TV: 0 Suche läuft

100% Qualität 100 100 100

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

Wählen Sie DVB-C (S. 18) TV

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Tuning-Menü DVB-C] Auswahl

Wählen Sie [Auto Setup] Auto Setup

1 Wiederholt drücken, bis [Auto Setup] erscheint 2 Zugriff [Auto Setup]

Nehmen Sie die gewünschten Einstellungen für die Auto Setup Einrichtung vor. DVB-C Auto Setup Einstellungen Modus Suchlauf Programmsuche Frequenz Symbolrate

Netzwerk ID F TV Zugriff

Freie Sender Schnell Auto Auto Auto Suchlauf starten

zugreifen / speichern

Verwendung der Tasten an der Seitenwand des Fernsehers für Auto Setup (S. 10)

Tuning-Menü DVB-C Nach dem Einstellen wählen Sie [Suchlauf • starten].

3 Stellen Sie den gewünschten Suchlaufmodus und ProgrammsucheModus ein

[Ausführlich] : Der gesamte Frequenzbereich wird durchsucht. [Schnell] : Die für Ihr Land geeigneten Frequenzen werden durchsucht. Stellen Sie normalerweise [Frequenz], [Symbolrate] und [Netzwerk ID] auf [Auto]. Geben Sie, wenn [Auto] nicht angezeigt wird oder bei Bedarf [Frequenz], [Symbolrate] und [Netzwerk ID] wie vom Kabelbetreiber angegeben mit den Nummerntasten ein.

(Eintrag auswählen) TV AV

(Speichern) 4 Starten Sie [Auto Setup]

TV Start Auto Setup (Die Einstellungen werden automatisch vorgenommen) Auto Setup DVB-C Alle DVB-C Senderdaten werden gelöscht

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

Rückkehr zum TV-Modus

DVB-T-Programme oder analoge Programme

Wählen Sie den DVB-T-Modus oder den AnalogModus. (S. 18) TV

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Tuning-Menü DVB-T] oder [Tuning-Menü Analog] Auswahl

Zugriff angezeigten Punkte unterscheiden sich je • Die nach ausgewähltem Modus.

Wählen Sie [Auto Setup] Beispiel: Auswahl

Tuning-Menü DVB-T Auto Setup

6 Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 10)

Start Auto Setup (Die Einstellungen werden automatisch vorgenommen) DVB-T: Auto Setup DVB-T Alle DVB-T Senderdaten werden gelöscht

wiederholt, bis [Auto Setup] erscheint 2 Zugriff [Auto Setup] 3 Starten Sie [Auto Setup]

Pay TV: 0 Suche läuft

Analog: Auto Setup Analog

TV TV F Alle analogen Senderdaten werden gelöscht.

Auto Setup Analog CH 2 78 CC 1 Suchlauf Dieser Vorgang beansprucht etwa 3 Minuten. Kanal Sendername CH 29 CH 33 BBC1

Analog: 2 Suche läuft

Rückkehr zum TV-Modus

F AV Lädt die Einstellungen von Sender, Sprache und Land / Gebiet auf ein an den Fernseher • angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist. Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

Abstimmen und Bearbeiten von Programmen (DVB) Sie können Sender erneut abstimmen, Listen Ihrer Lieblingsprogramme erstellen und unerwünschte Kanäle überspringen usw.

Wählen Sie den DVB-S-Modus, DVB-C-Modus oder den DVB-T-Modus. (S. 18) TV

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Tuning-Menü DVB-S], [Tuning-Menü DVB-C] oder [Tuning-Menü DVB-T] Auswahl

angezeigten Punkte unterscheiden sich je • Die nach ausgewähltem Modus.

Wählen Sie eine der folgenden Funktionen. Auswahl

Tuning-Menü DVB-C Favoriten bearbeiten Senderliste Auto Setup Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Signaleigenschaften Abschwächer

Zugriff Zugriff Zugriff

Zugriff Zugriff Zugriff Zugriff Zugriff Ein Zugriff Aus

zugreifen / speichern jeweils verfügbaren Optionen sind vom • Die gewählten Land abhängig (S. 13). • [Auto Setup] „Sendersuchlauf“ (S. 39, 42)

Auflisten der DVB-Favoriten-Programme [Favoriten bearbeiten] Sie können bis zu vier Listen (Favoriten) Ihrer Lieblingsprogramme erstellen. Auf die „DVB-Favoriten” kann unter „Kategorie“ im Informationsbanner (S. 19) und auf dem Bildschirm des Programmassistenten zugegriffen werden (S. 22).

1 Wählen Sie einen aufzulistenden Kanal ( DVB-C Favoriten-Editor 1 7 14 70 72 105 719 720

Alle DVB-C Sender BBC One Wales BBC THREE E4 CBBC Channel Cartoon Nwk BBCi BBC Radio Wales BBC Radio Cymru

Sortierung 123... Favorit 1

: Verschlüsselter Sender) Auswahl

Abstimmen und Bearbeiten von Programmen (DVB)

Tuning-Menü DVB-S Tuning-Menü DVB-C Tuning-Menü DVB-T

• Sortieren der Sendernamen in alphabetischer Reihenfolge (Rot)

• Anzeigen eines anderen Favoriten (Grün)

• Umschalten der Kategorie (Blau)

2 Fügen Sie ihn der Favoritenliste hinzu DVB-C Favoriten-Editor 1 7 14 70 72 105 719 720

Alle DVB-C Sender BBC One Wales BBC THREE E4 CBBC Channel Cartoon Nwk BBCi BBC Radio Wales BBC Radio Cymru

eines zusammenhängenden Programmblocks • Hinzufügen zur Liste in einem Vorgang

Sortierung 123... Favorit 1 1 BBC One Wales

Erstellen des Blocks

(Gelb) Ein Programm wurde hinzugefügt.

• Zum Hinzufügen aller Sender zur Liste (Gelb)

■ Bearbeiten eines Favoriten

Während sich der Cursor im Favoritenfeld befindet, können Sie es editieren Verschieben einer Programmposition Wahl der neuen Position Speichern

• Löschen des Programms

• Löschen aller Programme (Gelb)

• Benennen des Favoriten Zeichen eingeben (max. : 10 Zeichen)

der Zifferntasten • Verwendung „Zeichentabelle für Zifferntasten“ (S. 102)

3 Speichern BACK/ RETURN

Überspringen unerwünschter DVB-Sender, Bearbeiten von DVB-Programmen [Senderliste] Abstimmen und Bearbeiten von Programmen (DVB)

Unerwünschte DVB-Sender können verdeckt werden. Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen. Auswahl eines Senders und Einblenden / Verdecken 70 72 105 719 720 1 7

CBBC Channel Cartoon Nwk BBCi BBC Radio Wales BBC Radio Cymru BBC ONE Wales BBC THREE

[Freigeben] / [Überspringen]

■ Sortieren der Senderliste

• Sortieren der Sendernamen in alphabetischer Reihenfolge (Rot)

• Umschalten der Kategorie (Blau)

■ Bearbeiten von Programmen

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden. Ändern der Programmposition (sofern verfügbar) Geben Sie die neue Programmposition ein. Speichern

Wahl der neuen Position abc

: [Freigeben] : [Überspringen] (Überspringen)

• Verschieben einer Programmposition (sofern verfügbar)

• Einblenden aller Sender

20:35 Alle DVB-T Sender Kategorie ändern

Manuelles Einstellen von DVB-Programmen [Manueller Suchlauf] Verwenden Sie normalerweise [Auto Setup] oder [Senderliste aktualisieren], um die DVB-Sender neu zu justieren. Verwenden Sie diese Funktion, wenn nicht alle abstimmbaren Kanäle eingestellt werden konnten, oder um die Ausrichtung der Antenne oder der Antennenschüssel zu justieren. Alle neu gefundenen Sender werden der Senderliste hinzugefügt.

1 Stellen Sie den Satelliten ein Manueller DVB-S Suchlauf

Signalqualität Signalstärke Astra 19.2° E 10847 MHz Auto Horizontal Auto Auto Suchlauf starten

Satellit Transponder-Frequenz Symbolrate Polarisation Modulation

Service ID Einstellen Bitte konsultieren Sie die Anbieter der empfangenen Satellitenprogramme • hinsichtlich der Einstellung.

2 Stellen Sie [Transponder-Frequenz], [Symbolrate], [Polarisation], [Modulation] und [Service ID] ein Auswahl

3 Auswahl [Suchlauf starten] Auswahl Zugriff DVB-C:

1 Eingabe der Frequenz

2 Auswahl [Suchlauf starten]

Manueller DVB-C Suchlauf 4 74,00 MHz Auto Auto Suchlauf starten

Frequenz Symbolrate Service ID Signalqualität Signalstärke Nr.

Pay TV: 0 Angehalten

Sie [Symbolrate] und [Service • Stellen ID] normalerweise auf [Auto].

1 Stellen Sie die Frequenz für jeden Kanal ein Manueller DVB-T Suchlauf Frequenz Signalqualität Signalstärke Nr.

2 Suchen Programmwahl Einstellen der Frequenz

Nehmen Sie die Antennen• Einstellungen so vor, dass die [Signalqualität].

Abstimmen und Bearbeiten von Programmen (DVB)

DVB-Senderliste automatisch aktualisieren [Senderliste aktualisieren] Sie können neue Sender hinzufügen, entfernte Sender löschen sowie die Namen und Programmpositionen von Sendern automatisch in der Senderliste aktualisieren. DVB-T Senderliste aktualisieren Die Kanalliste wird unter Beibehaltung Ihrer Einstellungen unter [Favoriten CH 5 69 Status bearbeiten], [Senderliste], [Kindersicherung] usw. aktualisiert. Dieser Vorgang beansprucht etwa 3 Minuten. Je nach Signalqualität wird das Update möglicherweise nicht richtig ausgeführt. Kanal Sendername Typ Qualität

• • DVB-S-Sender aktualisiert werden können, müssen die Einstellungen von • Bevor Satellit, Suchlaufmodus und Programmsuche-Modus vorgenommen werden.

Pay TV: 0 Suche läuft

DVB-S Aktualisierung der Einstellungen der Senderliste

Satellit Modus Suchlauf Programmsuche

zugreifen / speichern

Astra 19.2° E Freie Sender Schnell Suchlauf starten

Nach dem Einstellen wählen Sie • [Suchlauf starten].

Benachrichtigung anzeigen [Neue Sender melden] Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde, oder nicht. [Aus] / [Ein] Die Auswahl von OK startet die Funktion [Senderliste aktualisieren]. Neue Sender gefunden. Der Senderliste hinzufügen OK. Zum Verlassen EXIT.

DVB-Signal überprüfen [Signaleigenschaften] Dient zur Wahl eines Kanals und zur Überprüfung des Zustands des DVB-Signals. Eine hohe Signalstärke bedeutet nicht unbedingt, dass das Signal für den DVB-Empfang geeignet ist. Verwenden Sie den Signalqualitäts-Indikator wie folgt: [Signalqualität] : Grüner Balken guter Signalzustand Gelber Balken schlechter Signalzustand Roter Balken Schlecht (Überprüfen Sie die terrestrische Antenne, die Satellitenschüssel oder das Kabel)

• Umschalten des Programms

• • • Abstimmen und Bearbeiten von Programmen (DVB)

Beispiel: Sendername Signalqualität Signalstärke Bitfehlerrate Netzwerkname Parameter

70 CBBC Channel 90 % 80 %

Diese Balken zeigen den maximalen Signalwert der Programmwahl.

0.00E+00 Wenvoe 802,00 MHz, 64 QAM, 6940 kS/s

Verringern des DVB-C-Signals [Abschwächer] Wenn das DVB-C-Signal zu stark ist, können Interferenzen auftreten. Stellen Sie in diesem Fall die Funktion auf [Ein], um das Signal automatisch zu verringern. Diese Funktion steht nur für DVB-C-Signale zur Verfügung.

Abstimmen und Bearbeiten von Programmen (analog) Sie können unerwünschte analoge Sender überspringen und analoge Sender bearbeiten.

Wählen Sie den Analog-Modus. (S. 18) TV

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Tuning-Menü Analog] Auswahl Tuning-Menü Analog

TV Wählen Sie eine der folgenden Funktionen. Auswahl

Tuning-Menü Analog Senderliste Auto Setup Manueller Suchlauf

Zugriff Zugriff Zugriff

■ Rückkehr zum TVModus

Die jeweils verfügbaren Optionen sind vom gewählten Land abhängig (S. 13). [Auto Setup] „Sendersuchlauf“ (S. 42)

Sie können unerwünschte analoge Sender überspringen und analoge Sender bearbeiten [Senderliste] Unerwünschte analoge Sender können verdeckt werden. Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen. Auswahl eines Senders und Einblenden / Verdecken Analoge Senderliste 1 2 3 4 5 6 7

BBC1 ***** ***** ***** ***** ***** *****

Auswahl [Freigeben] / [Überspringen]

• Einblenden aller Sender (Gelb)

Abstimmen und Bearbeiten von Programmen (analog)

: [Freigeben] : [Überspringen] (Überspringen)

■ Bearbeiten von Programmen Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden. Erneutes Abstimmen aller Sender ([Manueller Suchlauf ])

(Rot) (siehe unten) Verschieben einer Programmposition Wahl der neuen Position

• Ändern des Sendernamens

Zeichen eingeben (max. : 5 Zeichen)

Sendernamen bearbeiten

der Zifferntasten • Verwendung „Zeichentabelle für Zifferntasten“ (S. 102) Programmposition Sendername

• Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, bearbeiten Sie [VCR]. Manuelles Einstellen des analogen Programms [Manueller Suchlauf] [Feinabstimmung] Abstimmen und Bearbeiten von Programmen (analog)

Diese Funktion ermöglicht es, kleine Justierungen bei der Abstimmung eines bestimmten Programms vorzunehmen (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird).

[Manueller Suchlauf] Stimmen Sie das analoge Programm nach Ausführung des automatischen Sendersuchlaufs manuell ab. Stellen Sie zunächst das [Tonsystem] und [Farbsystem] ein, und führen Sie dann diese Funktion aus. Stellen Sie normalerweise [Farbsystem] [Auto] ein. Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, wählen Sie die Programmposition [0].

Manuelle Analogabstimmung 1 BBC1 Feinabstimmung Manueller Suchlauf Tonsystem Farbsystem

78 1 SC1 Auto Speichern

1 Wahl der Programmposition abc

SC1: PAL B, G, H / SECAM B, G SC2: PAL I SC3: PAL D, K / SECAM D, K F: SECAM L, L’

2 Wählen Sie das Programm

4 Auswahl [Speichern] Auswahl Speichern

Timer-Programmierung Timer-Programmierung über das Menü Im Timer-Programmierungsmenü können Sie die Programme auswählen, für die Sie eine Erinnerung zum Sehen oder zum Aufzeichnen auf den externen Recorder oder die USB-Festplatte wünschen. Zur richtigen Zeit schaltet sich der Fernseher automatisch auf den richtigen Sender, auch wenn der Fernseher im Bereitschaftmodus ist. Zum Einstellen der Timer-Programmierung können Sie auch den Programmassistenten (TV Guide) verwenden (S. 24). Diese Funktion ist im Analog-Modus nicht verfügbar. In der Timer-Programmierung können bis zu 15 Programme gespeichert werden. Die Timer-Programmierung funktioniert nur dann zuverlässig, wenn über das Signal des Senders oder des Anbieters die richtigen Zeitangaben übermittelt werden. Für Aufnahmen mittels Timer-Programmierung muss der Fernseher entweder eingeschaltet oder im Bereitschaftsmodus sein. Zur Anzeige von Erinnerungen muss der Fernseher eingeschaltet sein. Während der Aufnahme mittels Timer-Programmierung kann kein anderer Sender ausgewählt werden. Unter Umständen kann ein verschlüsseltes Programm (das kopiergeschützt ist) nicht aufgezeichnet werden. Beim Aufzeichnen von Programmen auf dem externen Recorder müssen Sie an dem an den Fernseher angeschlossenen Recorder die richtigen Einstellungen vornehmen. Wenn ein mit Q-Link, VIERA Link oder einer ähnlichen Technologie kompatibler Recorder an den Fernseher angeschlossen wird (S. 88, 89) und die [Verbindungseinstellungen] (S. 35) fertiggestellt sind, ist keine Einstellung des Recorders nötig. Lesen Sie auch die Bedienungsanleitung des Recorders. Wenn ein nicht mit Q-Link, VIERA Link oder einer ähnlichen Technologie kompatibler Recorder an den Fernseher angeschlossen wird, lesen Sie zur Vorbereitung des Recorders, die Bedienungsanleitung des Recorders. Denken Sie beim Aufzeichnen von Programmen auf die USB-Festplatte daran, die USB-Festplatte unter [Setup Aufzeichnung] (S. 59) zu formatieren und für die Aufzeichnung zu aktivieren. Aufnahmen auf dem externen Recorder finden stets in Standardauflösung über SCART statt, selbst wenn das Originalprogramm ein High-Definition-(HD)-Programm ist. 2 Minuten vor der Aktivierung des Timers wird auf dem Bildschirm eine Erinnerung eingeblendet.

• • • • • • • • • • •

• Zum Entfernen der Meldung und Starten der Programmierung

• Abbrechen der Programmierung EXIT

Rufen Sie die Menüanzeige auf.

MENU Timer-Programmierung

Wählen Sie den gewünschten Modus für die Einstellung aus. (DVB-S, DVB-C oder DVB-T)

Wählen Sie [Timer] Auswahl

■ Rückkehr zum TV-Modus

■ Freigeben des Tuners und Beenden der Aufzeichnung

Wählen Sie [Timer-Programmierung] Auswahl Timer-Programmierung Abschalt-Uhr Auto-Standby

Details zur Timer-Programmierung 1 Beginnen Sie mit den Einstellungen

2 Wählen Sie die Funktion ([Ext. Rec.], [USB HDD-Rec.] oder [Erinnerung]) Auswahl

[Ext. Rec.] / [USB HDD-Rec.] : zur Aufzeichnung des Programms auf den externen Recorder oder der USB-Festplatte Zu Beginn der Startzeit wird der Sender automatisch umgeschaltet und die Video- und Audiosignale werden ausgegeben. 2 Minuten vor der Aktivierung des Timers wird auf dem Bildschirm eine Erinnerung eingeblendet. [Erinnerung] : zu Ihrer Erinnerung, das Programm anzuschauen Beim Fernsehen wird 2 Minuten vor der Anfangszeit eine Erinnerungsmeldung angezeigt. Drücken Sie auf die Taste OK, um zum programmierten Sender umzuschalten.

3 Stellen Sie Sender, Datum und Uhrzeit ein (wiederholen Sie die Vorgänge wie unten beschrieben) Stellen Sie die Punkte von 1 bis 4 ein. 1, 3 und 4 können auch über die Nummerntasten Eintrag auswählen eingegeben werden. Einstellen

: Wird angezeigt, wenn sich Timer-Programmierungsereignisse überlappen

Timer-Programmierung Funktion

Timer-Programmierung

Funktion ändern Abbruch Timer speichern Wählen Zurück

Aufzeichnung mit Untertiteln (sofern verfügbar) Zur Anzeige

(Gelb) (Drücken Sie die Taste erneut, um die Untertitel zu entfernen)

Dauer (automatische Anzeige)

Information der USB-Festplatte (sofern verfügbar) [S] : DVB-S [C] : DVB-C [D] : DVB-T Sie können den Modus nicht im Menü ändern.

1 Programmnummer 2 Datum

3 Anfangszeit 4 Endzeit

Ein Tag früher Täglich oder wöchentlich (Mehrmals drücken) So-Sa] : Sonntag bis Samstag • [Täglich Mo-Sa] : Montag bis Samstag • [Täglich Mo-Fr] : Montag bis Freitag • [Täglich • [Wöchentl. Sa/Fr/Do/Mi/Di/Mo/So] : An jedem Wochentag zur selben Zeit

■ Ändern einer Timer-Programmierung

■ Aufzeichnung mit Untertiteln (sofern verfügbar)

Wählen Sie das zu ändernde Programm aus

Wählen Sie das Programm aus, das mit Untertiteln aufgezeichnet werden soll

Nehmen Sie die gewünschten Korrekturen vor (S. 50)

■ Abbrechen einer Timer-Programmierung

• Bei jedem Drücken: Auto

■ Vorübergehendes Abbrechen einer Timer-

Wählen Sie das zu löschende Programm aus.

Programmierung (Rot)

Wählen Sie das abzubrechende Programm aus. (Blau)

• Bei jedem Drücken: Abbrechen

Sie, ob die LED orange leuchtet. Wenn nicht, sind keine Timer-Programme aktiv oder gespeichert. • Prüfen der Timer-Programmierung bleiben so lange auf dem Bildschirm, bis eines der folgenden Ereignisse eintritt: • Die• SieErinnerungsmeldungen drücken die Taste OK, um das Programm anzuschauen, oder die Taste EXIT, um die Erinnerung aufzuheben. • Die Timer-Programmierung, für das die Erinnerung eingestellt wurde, endet.

„!“ gibt an, dass sich bestimmte Ereignisse der Timer-Programmierung überlappen. [Ext. Rec.] und [USB HDD-Rec.] wird • Vorrang vor [Erinnerung] gegeben. Wenn sich zwei oder mehr Ereignisse des Typs [Ext. Rec.] / [USB HDD-Rec.] überlappen,

wird das erste Ereignis der Timer-Programmierung wie programmiert gestartet und beendet. Anschließend kann das nächste Ereignis der Timer-Programmierung gestartet werden. Die Aufnahme mit Timer-Programmierung schaltet 10 Sekunden vor der Anfangszeit automatisch auf den gewünschten Sender um. Um die Timer-Programmierung direkt vor der Startzeit anzuhalten, müssen Sie den Recorder möglicherweise manuell anhalten. Die Aufnahme mit Timer-Programmierung findet auch dann statt, wenn sich der Fernseher im Aufnahmemodus „Permanente Aufzeichnung“ (S. 62) oder „Pause Live TV“ (S. 91) befindet. In diesem Fall werden diese Aufnahmen abgebrochen.

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

3 ■ Rückkehr zum TVModus

EXIT Timer-Programmierung | Kindersicherung

Sie können bestimmte Kanäle / AV-Eingänge sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. Wenn ein gesperrter Kanal / Eingang gewählt wird, erscheint eine Meldung mit der Aufforderung zur PIN-Eingabe; nach korrekter Eingabe wird die Sperre aufgehoben.

Wählen Sie [Kindersicherung] 1/2 Eco-Navigation Setup Aufzeichnung Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C Sprache Anzeige-Einstellungen Common Interface Netzwerk-Setup

Sperren von Programmplätzen [Kindersicherung] 1 Geben Sie die PIN-Nummer ein (4 Ziffern) abc

Kindersicherung - PIN eingeben Bitte neue PIN eingeben PIN

Sie die PIN-Nummer beim ersten Einstellen zweimal ein. • Geben Bitte notieren Sie sich die als PIN verwendete Zahl für den Fall, dass • Sie sie später vergessen. vom gewählten Land (S. 13) ist möglichwerweise „0000“ als • Abhängig Standard-PIN gespeichert.

2 Auswahl [Programmliste] Auswahl

Kindersicherung PIN ändern Programmliste Altersbegrenzung

Zugriff Ohne Begrenzung

3 Wählen Sie den zu sperrenden Kanal / Eingang Liste der gesperrten Programme - TV und AV 101 7 14 VCR 1 2

: Erscheint, wenn der betreffende Kanal/Eingang gesperrt ist. der Programmierung • Abbrechen Wählen Sie den zu sperrenden Kanal / Eingang.

• Sortieren der Sendernamen in alphabetischer Reihenfolge (Rot) • Freigeben aller gesperrten Kanäle / Eingänge (Gelb)

• Sperren aller Kanäle / Eingänge (Grün) • Sprung an den Anfang des nächsten Eingangs (Blau)

■ Ändern der PIN-Nummer 1. Wählen Sie [PIN ändern] Auswahl

Kindersicherung PIN ändern Programmliste Altersbegrenzung

Zugriff Ohne Begrenzung

2. Geben Sie zweimal die neue PIN-Nummer ein abc

■ Einstellen der Altersbegrenzung

Die Verfügbarkeit dieser Funktion ist vom gewählten Land (S. 13) abhängig. •Wenn ein DVB-Programm eine höhere Altersbegrenzung als das von Ihnen gewählte Alter besitzt, müssen Sie die PIN eingeben, um das Programm betrachten zu können (abhängig vom Sender). Wählen Sie [Altersbegrenzung] aus, und stellen Sie ein Alter für die Einschränkung des Betrachtens von Programmen ein. Auswahl

Kindersicherung PIN ändern Programmliste Altersbegrenzung

zugreifen / speichern

• Mit der Einstellung [Werkseinstellungen] (S. 55) werden die PIN und alle zugehörigen Einstellungen gelöscht. 52

AV Label bearbeiten Um die Identifizierung der einzelnen Eingänge des Fernsehers und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen überspringen lassen, an denen kein Zusatzgerät angeschlossen ist. Wahl des Eingangsmodus (S. 27)

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Anzeige-Einstellungen] Auswahl Anzeige-Einstellungen

Wählen Sie [AV Label bearbeiten] Auswahl

Anzeige-Einstellungen

■ Rückkehr zum TVModus

EXIT AV Label bearbeiten

Wählen Sie eine Eingangsbuchse 1/2

zugreifen / speichern Die Labels, die Sie einstellen, werden im Menü [Eingangswahl] angezeigt (S. 27), [TV Auswahl] Menü (S. 18) oder Banner. Bei Wahl von [Überspringen], kann der Modus nicht gewählt werden.

■ Benutzereingabe Sie können jeder Eingangbuchse einen beliebigen Namen zuweisen.

1 Auswahl [Benutzereingabe]

2 Zeichen eingeben (max. : 10 Zeichen)

Benutzereingabe Name

der Zifferntasten • Verwendung „Zeichentabelle für Zifferntasten“ (S. 102)

Gebrauch des Common Interface Das Menü „Common Interface Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist. In bestimmten Ländern oder Gebieten steht diese Funktion möglicherweise nicht zur Verfügung. Abhängig vom Sender oder von den genutzten Diensten werden möglicherweise keine Video- und/oder Audiosignale ausgegeben. Das CI-Modul ermöglicht zwar den Empfang bestimmter Dienste, doch ist der Empfang aller Dienste (z. B. verschlüsselte PayTV-Sender) mit diesem Fernseher nicht garantiert. Bitte verwenden Sie ausschließlich das vom betreffenden Programmanbieter zugelassene CI-Modul. Weitere Informationen sowie Einzelheiten zu den Bedingungen der einzelnen Dienste sind von Ihrem Panasonic-Fachhändler bzw. den Programmanbietern erhältlich. CI-Steckplatz Vorsicht

Sie stets darauf, den Netzschalter auszuschalten, • Achten bevor Sie ein CI-Modul einsetzen oder entfernen. eine Anzeigekarte und ein Kartenleser als Satz geliefert • Falls werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie

Unverkantet und bis zum Anschlag einsetzen oder entfernen

dann die Anzeigekarte in den Kartenleser ein. Setzen Sie das Modul in der korrekten Richtung ein.

CI-Modul Seitenwand des Fernsehers

Setzen Sie das CI-Modul (separat erhältlich) in den CI-Steckplatz ein.

daraufhin auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden. • Die erscheinen verschlüsselte Sender. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. • Normalerweise Falls keine verschlüsselten Sender erscheinen, führen Sie das nachstehend beschriebene Verfahren aus. • Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich.

Wählen Sie den DVB-S-Modus, DVB-C-Modus oder den DVB-T-Modus. (S. 18) TV

2 Gebrauch des Common Interface

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Common Interface] Auswahl Common Interface

Rufen Sie Common Interface auf. Common Interface Slot 1:

■ Bedienung von Diensten durch Befolgen der Bedienungsanleitung auf dem Bildschirm Beispiel: Auswahl, Los

• Farbige Zeichen Farbige Taste

• Die Bildschirm-Hilfe stimmt u. U. nicht mit den Tasten der Fernbedienung überein.

Werkseinstellungen Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Sender abgestimmt sind. Alle Einstellungen mit Ausnahme von [USB HDD-Setup] werden zurückgesetzt (Sender, Bild, Toneinstellungen usw.). Um nur Fernsehsender erneut abzustimmen, z. B. nach einem Umzug „Sendersuchlauf“ (S. 39, 42)

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [System-Menü] 2/2

DivX VOD Erweitert(isfccc) System-Menü Andere Einstellungen

Wählen Sie [Werkseinstellungen] Auswahl

Wiederherstellen des Auslieferungszustands [Werkseinstellungen] 1 Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung

2 Folgen Sie den entsprechenden Anweisungen

Werkseinstellungen Alle Senderdaten werden gelöscht

Werkseinstellungen wiederhergestellt. Bitte den Fernseher ausschalten.

Setup] startet beim nächsten • [Auto Einschalten des Netzschalters automatisch. (S. 13)

3 (Starten [Werkseinstellungen])

Aktualisieren der Software des Fernsehers Von Zeit zu Zeit wird möglicherweise eine neue Version der Software vom Hersteller zum Herunterladen angeboten, um die Leistung oder den Betrieb des Fernsehers zu verbessern. Falls ein Update zur Verfügung steht, wird ein Benachrichtigungsbanner angezeigt, wenn der Sender Update-Informationen ausstrahlt. Herunterladen Wenn das Update nicht heruntergeladen werden soll

EXIT Die Software kann wahlweise automatisch oder manuell aktualisiert werden.

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [System-Menü] Auswahl System-Menü

Aktualisieren der Software des Fernsehers

■ Rückkehr zum TVModus

Wählen Sie [Software-Update] Auswahl

Aktualisieren der Software des Gerätes [Software-Update]

■ Automatisches Herunterladen Wählen Sie [Autom. Update-Suche im Standby] Software-Update Autom. Update-Suche im Standby Aus Update-Suche ausführen

jeder Einstellung führt der Fernseher im Bereitschaftsmodus • Beiautomatisch eine Update-Suche aus und lädt eine neue Version

der Software herunter, falls eine solche verfügbar ist.

zugreifen / speichern

Bei Ausführung eines Software-Updates wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Wenn Sie dies nicht wünschen, stellen Sie [Autom. Update-Suche im Standby] auf [Aus].

Die automatische Aktualisierung wird unter den • folgenden Bedingungen ausgeführt: • Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet). • Es ist keine Aufzeichnung mit Timer-Programmierung, direkte TV-Aufzeichnung oder One-Touch-Aufzeichnung im Gange.

■ Für sofortige Aktualisierung 1 Auswahl [Update-Suche ausführen] Software-Update Autom. Update-Suche im Standby Aus Update-Suche ausführen Zugriff

2 Suche nach einem Update Auswahl Zugriff

3 Daten herunterladen

(mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Herunterladen kann ca. 60 Minuten beanspruchen. • Das des Herunterladens und Aktualisierens der Software darf der Fernseher AUF KEINEN FALL ausgeschaltet werden. • Während der Benachrichtigung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, • Bei ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update

einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

Erweiterte Bildeinstellungen Sie können die detaillierten Bildeinstellungen für die einzelnen Eingänge und Modi ändern und einstellen. Um diese Funktion verwenden zu können, stellen Sie [Erweitert(isfccc)] im Setupmenü auf [Ein]. (S. 38)

Wählen Sie den Eingangsmodus, den Sie ändern und einstellen möchten. (S. 18, 27) TV

AV Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Bild] Auswahl

Bild Ton Timer Setup

Wählen Sie [Modus] und stellen Sie den Modus ein

Wählen Sie eine der folgenden Funktionen. 2/2 Erweiterte Einstellungen Sperreinstellungen Änderung kopieren Grundeinstellungen

■ Rückkehr zum TVModus EXIT

zugreifen / speichern

Zugriff Zugriff Zugriff Zurücksetzen

kopieren] ist verfügbar, wenn [Modus] im Bildmenü auf [Professionell 1] • [Änderung oder [Professionell 2] gesetzt ist.

Sperren Sie die Bildeinstellungen [Sperreinstellungen] Die erweiterten Einstellungen können in jedem Modus und für jeden Eingang gesperrt werden. Zusätzlich können [Kontrast], [Helligkeit], [Farbe], [Schärfe], [NTSC-Farbton] und [Grundeinstellungen] im Bildmenü für [Professionell 1] und [Professionell 2] gesperrt werden.

1 Geben Sie die PIN-Nummer ein (4 Ziffern) Bitte neue PIN eingeben PIN

2 Wählen Sie [Änderung Sperre] und stellen die Option auf [Ein] abc

Sperreinstellungen-PIN-Eingabe

Erweiterte Bildeinstellungen

Sperreinstellungen PIN ändern Änderung Sperre

zugreifen / speichern

Sie die PIN-Nummer beim ersten Einstellen • Geben zweimal ein. Bitte notieren Sie sich die als PIN verwendete Zahl • für den Fall, dass Sie sie später vergessen.

■ Ändern der PIN-Nummer 1. Wählen Sie [PIN ändern] PIN ändern Änderung Sperre

2. Geben Sie zweimal die neue PIN-Nummer ein Auswahl

Sperreinstellungen Zugriff Ein

Stellen Sie die Bildeinstellungen im Detail ein [Erweiterte Einstellungen] Auswahl

Erweiterte Einstellungen Weißabgleich Farbabgleich Gamma

Zugriff Zugriff Zugriff

Einstellung zugreifen / speichern

Einstellungen / Konfiguration (Optionen)

Weißabgleich Farbabgleich

Erweiterte Einstellungen

Erweiterte Bildeinstellungen

Stellen Sie den Weißabgleich von hellen, roten Farbbereichen ein.

Stellen Sie den Weißabgleich von hellen, grünen Farbbereichen ein.

Stellen Sie den Weißabgleich von hellen, blauen Farbbereichen ein.

Stellen Sie den Weißabgleich von dunklen, roten Farbbereichen ein.

Stellen Sie den Weißabgleich von dunklen, grünen Farbbereichen ein.

Stellen Sie den Weißabgleich von dunklen, blauen Farbbereichen ein.

Drücken Sie die Taste „OK“, um den Weißabgleich zurückzusetzen

Stellen Sie den Farbton von roten Farbbereichen ein.

Stellen Sie den Farbton von grünen Farbbereichen ein.

Stellen Sie den Farbton von blauen Farbbereichen ein.

Stellen Sie die Sättigung von roten Farbbereichen ein.

Stellen Sie die Sättigung von grünen Farbbereichen ein.

Stellen Sie die Sättigung von blauen Farbbereichen ein.

Stellen Sie die Luminanz von roten Farbbereichen ein.

Stellen Sie die Luminanz von grünen Farbbereichen ein.

Stellen Sie die Luminanz von blauen Farbbereichen ein.

Drücken Sie die Taste OK, um den Farbabgleich auf die Grundeinstellungen zurückzusetzen

Schaltet die Gammakurve um [S Kurve] / [1.8] / [2.0] / [2.2] / [2.4] / [2.6] Beachten Sie, dass die numerischen Werte als Referenzwerte für die Einstellung dienen.

Drücken Sie die Taste OK, um die Gammakurve zurückzusetzen

• [Farbabgleich] ist verfügbar, wenn [Modus] im Bildmenü auf [Professionell 1] oder [Professionell 2] gesetzt ist. Kopieren Sie die Einstellungen zum anderen Eingang [Änderung kopieren] Sie können die ausgewählten Einstellungen von [Professionell 1] oder [Professionell 2] auf diejenigen des anderen Eingangs kopieren. Die Einstellungen für [Kontrast], [Helligkeit], [Farbe], [Schärfe], [NTSC-Farbton] und [Erweiterte Einstellungen] werden kopiert. Wählen Sie den Zieleingang, auf den kopiert werden soll Auswahl

Änderung kopieren Ziel

zugreifen / speichern

• Sie können im Sperrmodus nicht kopieren. 58

USB HDD-Aufzeichnung Sie können digitale Fernsehprogramme auf die angeschlossene USB-Festplatte aufnehmen und sie so auf verschiedene Arten abspielen. Analoge Fernsehprogramme können nicht auf die USB-Festplatte aufgezeichnet werden. Datensendungen (MHEG usw.), Radiosendungen und Zeitintervalle ohne Signal werden nicht aufgezeichnet. Abhängig von Land, Gebiet, Sender und Dienstanbieter können nicht alle Programme aufgezeichnet werden. Zu weiteren Informationen über die USB-Festplatte (S. 100)

den folgenden Fällen werden alle Daten auf der USB-Festplatte gelöscht : • In• Beim Formatieren der USB-Festplatte mit dem Fernseher „Einstellungen für die USB-Festplatte“ (siehe unten) • Beim Formatieren der USB-Festplatte zur Verwendung auf dem PC

der Fernseher aufgrund einer Störung repariert wurde, muss die USB-Festplatte u. U. erneut mit dem Fernseher • Wenn formatiert werden, um verwendbar zu sein. (Beim Formatieren werden alle Daten gelöscht.) die Verwendung der USB-Festplatte mit Ihrem PC nach dem Aufzeichnen mit dem Fernseher formatieren Sie sie auf Ihrem • Für PC. (Da Festplatten nach der Verwendung mit dem Fernseher von allgemein bekannten PC-Betriebssystemen nicht erkannt werden, ist eine Formatierung am PC in der herkömmlichen Weise nicht möglich.)

Daten, die mit diesem Fernseher auf die USB-Festplatte aufgezeichnet wurden, können nur auf demselben Gerät wiedergegeben werden. • Die Sie können die Inhalte nicht mit anderen Fernsehgeräten (auch nicht auf Fernsehgeräten desselben Modells) oder auf einem PC wiedergeben.

Verbinden mit der USB-Festplatte Schließen Sie die USB-Festplatte an den Anschluss USB 3 an. Anschluss

Sie die USB-Festplatte an den Anschluss an. • Schließen Sie die USB-Festplatte während des Betriebes nicht • Schalten ab und trennen Sie nicht die Verbindung. Andernfalls kann

es zu Fehlfunktionen der Festplatte oder zum Verlust der aufgezeichneten Daten kommen. Die USB-Festplatte sicher vom Fernseher entfernen (S. 20, 60)

Einstellungen für die USB-Festplatte Formatieren und richten Sie die USB-Festplatte mit diesem Fernsehgerät ein, um sie zur Aufnahme verwenden zu können. Schließen Sie die USB-Festplatte (siehe oben) an und achten Sie darauf, dass sie eingeschaltet ist, bevor Sie die Einstellungen vornehmen. Sie können die Einstellungen für die USB-Festplatte nicht ändern, während eine Aufzeichnung im Gange ist. Bitte beachten Sie, dass beim Formatieren der USB-Festplatte alle darauf vorhandenen Daten gelöscht werden.

Rufen Sie die Menüanzeige auf.

USB HDD-Aufzeichnung

Wählen Sie [Setup Aufzeichnung] Auswahl Setup Aufzeichnung

■ Rückkehr zum TVModus EXIT

Wählen Sie [USB HDD-Setup] und nehmen Sie die gewünschte Einstellung vor Auswahl

Setup Aufzeichnung USB HDD-Setup One Touch-Aufzeichnung Permanente Aufzeichnung

Zugriff 180 Minuten Aus

Richten Sie die USB-Festplatte ein [USB HDD-Setup] Alle als Massenspeicher erkannten USB-Geräte werden aufgelistet. Sie können nur auf eine USB-Festplatte zur Zeit aufnehmen.

1 Wählen Sie die USB-Festplatte für die Aufnahme und starten Sie die Einrichtung USB HDD-Setup Produkt USB Drive A USB Flash Disk

Zugriff USB-Festplatten können möglicherweise nicht angezeigt werden. • Einige • Informationen zum markierten Gerät

2 Vorsichtsmaßnahmen und Hinweise für die Verwendung von USB-Festplatten Wählen Sie [Ja], um fortzufahren USB HDD-Formatierung

USB HDD-Formatierung

Die auf dem USB HDD-Laufwerk mit diesem Fernseher aufgezeichneten Daten können nur auf diesem Fernseher wiedergegeben werden. Das Laufwerk kann nicht mit einem anderen Fernseher (auch nicht mit einem Fernseher mit derselben Modellnummer) oder einem PC verwendet werden. Wenn der Fernseher nach einer Funktionsstörung repariert wurde, muss das USB HDD-Laufwerk möglicherweise erneut registriert werden. Dabei gehen alle Daten verloren. Fortfahren?

Damit Sie dieses Gerät für die Aufzeichnung verwenden können, müssen Sie es zuerst registrieren. Fortfahren?

USB HDD-Formatierung Dieses Gerät wird formatiert und alle Inhalte werden gelöscht. Sind Sie sicher?

Wählen Sie [Ja] Einstellen

Wählen Sie [Ja] Einstellen

Wählen Sie [Ja] Einstellen

3 Bearbeiten des USB-Festplattennamens USB HDD-Formatierung

Name : USB Drive A Name bearbeiten?

Der Name für die USB-Festplatte wird automatisch erstellt. Wenn Sie den Namen ändern wollen, wählen Sie [Ja]. Zeichen eingeben Speichern

USB HDD-Aufzeichnung

Sie können die Zeichen mit den Zifferntasten eingeben.

4 Bestätigung, um die USB-Festplatte für die Aufzeichnung zu aktivieren Wenn bereits eine zur Aufzeichnung registrierte USB-Festplatte existiert, erscheint diese Bestätigungsanzeige für den Festplattenwechsel, um diese USB-Festplatte zur Aufzeichnung zu registrieren. USB HDD-Formatierung

Möchten Sie dieses Gerät jetzt für die Aufzeichnung aktivieren? Wenn Sie die Verbindung zu einem USB-Gerät trennen, verwenden Sie stets die Funktion "USB Verbindung trennen" im Menü "USB HDD-Geräte-Setup", um eine Beschädigung der aufgezeichneten Inhalte zu vermeiden.

: Die USB-Festplatte ist für die Aufzeichnung / Wiedergabe verfügbar. Es steht nur eine USB-Festplatte aus der Liste für die Aufzeichnung zur Verfügung. : Die USB-Festplatte ist für die Wiedergabe verfügbar. Der Name der USB-Festplatte wird angezeigt

Bearbeiten des USB-Festplattennamens

• Den Modus umschalten

• Die USB-Festplatte sicher vom Fernseher entfernen (Gelb)

• Zum Einstellen von „USB Verbindung trennen“ unter anderen Bedingungen

Aufnahme von Fernsehprogrammen auf die USB-Festplatte Sie können das aktuelle Fernsehprogramm sofort mittels [One Touch-Aufzeichnung] aufnehmen. Sie können das aktuelle Programm auch mittels [Permanente Aufzeichnung] fortlaufend für den ausgewählten Zeitraum aufnehmen, so dass Sie im aktuellen Programm zurückspulen oder es pausieren können. Stellen Sie sicher, dass die Verbindung und die Einrichtung abgeschlossen sind, bevor Sie mit der Aufzeichnung beginnen (S. 59, 60) Achten Sie darauf, während der USB-Festplattenaufzeichnung keine USB-Datenträger anzuschließen oder zu trennen. Anderenfalls kann die Aufzeichnung möglicherweise nicht wie vorgesehen durchgeführt werden. Falls die USB-Festplatte nicht mehr über ausreichend Speicherplatz verfügt, kann keine Aufnahme stattfinden.

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Setup Aufzeichnung] 1/2

Wählen Sie [One Touch-Aufzeichnung] oder [Permanente Aufzeichnung] Auswahl

USB HDD-Setup One Touch-Aufzeichnung Permanente Aufzeichnung

USB HDD-Aufzeichnung

Eco-Navigation Setup Aufzeichnung Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C Sprache Anzeige-Einstellungen Common Interface Netzwerk-Setup

EXIT Direkte One-Touch-TV-Aufzeichnung - Sie zeichnen das auf, was Sie sehen [One Touch-Aufzeichnung] Zeichnet sofort die aktuelle Sendung auf der USBFestplatte auf. Wählen Sie die maximale Aufnahmezeit [30] / [60] / [90] / [120] / [180] (Minuten)

Die LED wechselt auf Orange (blinkend), während eine One-TouchAufzeichnung läuft.

Setup Aufzeichnung USB HDD-Setup One Touch-Aufzeichnung Permanente Aufzeichnung

Auswahl zugreifen / speichern

■ Die One-Touch-Aufzeichnung starten Setzen Sie die Position auf „TV“

• Während der Aufnahme kann kein anderer Sender ausgewählt werden. ■ Die Aufnahme unterbrechen

TV EXIT IDE GU DVD/VCR

■ Aufgezeichnete Inhalte wiedergeben oder löschen

„Aufgezeichneter Fernsehmodus“ (S. 71)

bei aktivierter One-Touch-Aufzeichnung können Sie alle Inhalte wiedergeben. Allerdings findet während der • Auch Wiedergabe möglicherweise keine Aufzeichnung statt.

Konstante Aufnahme [Permanente Aufzeichnung] Das aktuelle Programm konstant aufzeichnen. Wählen Sie [Auto], um die Permanente Aufzeichnung zu starten Auswahl

Setup Aufzeichnung USB HDD-Setup One Touch-Aufzeichnung Permanente Aufzeichnung

zugreifen / speichern

Wenn Sie [Auto] wählen, startet die Aufnahme automatisch. Wenn eine andere Aufzeichnung im Gange ist, die Fernsehsignalqualität schlecht ist oder kein Bild angezeigt wird, startet die Aufzeichnung nicht.

■ Bedienung von „Permanente Aufzeichnung“ Setzen Sie die Position auf „TV“

• Für die Rückwärtssuche (bis zu 90 Minuten) (Gedrückt halten)

USB HDD-Aufzeichnung

• Nach einer Pause oder einem Rücklauf können folgende Tasten bedient werden. Rückwärts suchen

Rückwärts suchen Pause / / vorwärts suchen Wiedergabe

Vorwärts suchen Stopp (unterbricht den aktuellen Vorgang und führt zurück zum gegenwärtigen Fernsehprogramm)

unterbricht den aktuellen Vorgang und führt zurück zum gegenwärtigen Fernsehprogramm

■ Anhalten von „Permanente Aufzeichnung“ Auswahl [Aus]

Setup Aufzeichnung USB HDD-Setup One Touch-Aufzeichnung Permanente Aufzeichnung

Sie die permanente Aufzeichnung anhalten, werden die für die permanente • Wenn Aufzeichnung aufgenommenen Inhalte gelöscht.

folgenden Bedingungen wird die permanente Aufzeichnung angehalten, und der aufgezeichnete Inhalt wird • Unter automatisch gelöscht:

(Auch wenn die permanente Aufzeichnung aus einem der folgenden Gründe anhält, startet bei der Einstellung [Auto] die neue Aufnahme automatisch, so dass die Aufzeichnung verfügbar wird.) • Auswahl anderer Sender • Ein gesperrtes Programm wurde gewählt • Ein ungültiges Programm wurde gewählt • Kein TV-Signal • Wenn eine andere Aufnahme beginnt • Wenn der Fernseher ausgeschaltet wird oder im Bereitschaftsmodus ist

Verwenden des Media Players Mit dem Media Player können Sie auf einer SD-Karte und einem USB-Flash-Speicher aufgezeichnete Fotos, Videos und Musikinhalte sowie auf der formatierten USB-Festplatte aufgezeichnete Inhalte wiedergeben. VIERA IMAGE VIEWER ist eine Funktion, mit der sich auf einer SD-Karte aufgezeichnete Fotos oder Videos mühelos auf dem Fernsehbildschirm anzeigen lassen, indem Sie einfach die Karte in den SD-Kartensteckplatz schieben. Foto-Modus : Standbilder, die mit Digitalkameras aufgezeichnet wurden, werden angezeigt. Video-Modus : (Für SD-Karte oder UBS-Flash-Speicher) Wiedergegeben werden mit digitalen Videokameras aufgezeichnete Filme. Aufgezeichneter TV-Modus : (Für USB-Festplatte) Wiedergegeben werden Fernsehprogramme, die auf einer USB-Festplatte aufgenommen wurden. Musik-Modus : Wiedergegeben werden digitale Musikdaten. des Betriebs wird das Tonsignal über die Buchsen AV1, AUDIO OUT, DIGITAL AUDIO OUT und HDMI2 (ARC-Funktion) • Während ausgegeben. Es werden jedoch keine Videosignale ausgegeben. Über AV1 können Audiosignale ausgeben, wenn [AV1

Ausgang] im Setup-Menü auf [Monitor] gesetzt wurde (S. 35). Schließen Sie einen Verstärker mit ARC-Funktion an (S. 87) und nehmen Sie die Einstellung so vor, das die Heimkinolautsprecher (S. 93) verwendet werden, um HDMI2 mit der ARC-Funktion zu verwenden. [Datum] zeigt das Datum an, an dem die Aufzeichnung vom Aufzeichnungsgerät angefertigt wurde. Dateien, für die kein Datum aufgezeichnet wurde, werden als „**/**/****“ angezeigt. Je nach dem zur Aufzeichnung verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem Fernseher angezeigt wird. Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bild auf dem Fernsehschirm erscheint. Teilweise beeinträchtigte Dateien werden u. U. mit einer reduzierten Auflösung angezeigt. Abhängig von den verwendeten Dateien sind möglicherweise Bildeinstellungen nicht durchführbar. Die Ordner- und Dateinamen können je nach verwendeter Digitalkamera oder digitaler Videokamera unterschiedlich sein.

Zum Einführen oder Entnehmen der SD-Karte / des USB-Flash-Speichers

• Für die USB-Festplattenverbindung

■ USB-Flash-Speicher

■ SD-Karte Einsetzen der SD-Speicherkarte

Entfernen der SD-Speicherkarte

Die SD-Speicherkarte mit der Etikettseite nach vorne vorsichtig einschieben.

Auf die Mitte der Karte drücken.

Verwenden des Media Players

und vollständig einsetzen oder entfernen. • Gerade Sie vor dem Entfernen des USB-Flash-Speicher • Führen unbedingt „USB Verbindung trennen“ aus (S. 20). • Schließen Sie an den Anschluss USB 1, 2 oder 3 an.

Drücken, bis die Karte hörbar einrastet. Aussparung

Informationen zu den Geräten „Geräte für Aufzeichnung und Wiedergabe“ (S. 100) • Für • Zu den unterstützten Dateiformaten „Unterstützte Dateiformate im Media Player und Media Servern“ (S. 98, 99)

Media Player starten

Führen Sie die SD-Karte oder den USB-Flash-Speicher in das Fernsehgerät ein (S. 63)

Inhalte auf der USB-Festplatte wiederzugeben, prüfen Sie, ob die Verbindung und • Um die Einstellungen abgeschlossen wurden. (S. 59, 60)

Starten Sie Media Player. Media Player Beim Betrachten von Signalen des Media Players ist die Signalausgabe von allen AV-Anschlüssen gesperrt. OK zum Fortfahren drücken. EXIT drücken, um zum TV-Programm zurückzukehren.

durch Drücken des folgenden Tasten • Auch möglich. SD CARD AV

„Betrachten von externen Eingangssignalen“ (S. 27)

Wählen Sie das Gerät, auf das Sie zugreifen möchten Media Player

Auswahl Zugriff nicht zwei oder mehr Datenträger • Wenn angeschlossen sind, wird dieser Schritt

Laufwerkauswahl Abbruch Wählen Zurück Zugriff

übersprungen. SD-Karte

Ausgewählter Datenträgername

Verwenden des Media Players

■ Rückkehr zum TVEXIT

Wählen Sie den Inhalt aus Media Player

■ Rückkehr zur vorigen Anzeige BACK/

Inhaltsauswahl Abbruch Wählen Zurück Zugriff

[Foto] „Foto-Modus“ (S. 65) [Video] „Video-Modus“ (S. 69) [Musik] „Musik-Modus“ (S. 73) [TV-Aufnahmen] „Aufgezeichneter Fernsehmodus“ (S. 71)

können auch direkt über VIERA TOOLS auf die einzelnen Modi zugreifen. • Sie„Gebrauch von VIERA TOOLS“ (S. 29) stehen über das ICON [RECORDED TV] zur Verfügung. • [TV-Aufnahmen] • Wählen Sie das entsprechende Gerät und den gewünschten Inhalt, um die jeweilige Datei wiederzugeben.

Foto-Modus Im Fotomodus werden alle Dateien mit der Endung „.jpg“ auf der SD-Karte oder dem USB-Flash-Speicher gelesen. Miniaturbilder aller Fotos auf der SD-Karte oder dem USB-Flash-Speicher werden angezeigt. Beispiel: Vorschaubild - [Alle Fotos] Media Player

Info Abbruch OPTION Optionsmenü Zurück Ansichtsauswahl Laufwerkauswahl

Ausgewählter Datenträgername

der Hintergrundmusik „Fotoeinstellungen“ (S. 66) • Ändern • Anzeigen der Informationen des markierten Fotos

Dateinummer / Dateianzahl gesamt

■ Rückkehr zur vorigen

• Die Größe der Fotos auf einer Miniaturbild-Anzeige ändern

OPTION Wählen Sie [Größe ändern] Ändern

■ Sortieren nach Ordner, Aufnahmedatum oder -monat 1 Zeigen Sie die Anzeigeauswahl an (Grün)

2 Wählen Sie den Sortiertyp aus

[Bild-Ordner] : Zeigt das Miniaturbild gruppiert nach Ordnern an Die Dateien, die sich nicht in einem Ordner befinden, werden in einem Ordner mit der Bezeichnung „/“ gesammelt. [Nach Datum sortieren] : Zeigt das Miniaturbild gruppiert nach demselben Datum an Die Gruppe mit Fotos ohne Aufnahmedatum erhält die Bezeichnung [Unbekannt]. [Nach Monat sortieren] : Zeigt das Miniaturbild gruppiert nach demselben Monat an Die Gruppe mit Fotos ohne Aufnahmedatum erhält die Bezeichnung [Unbekannt].

3 Wählen Sie eine der sortierten Gruppen aus, um das Miniaturbild dieser Gruppe anzuzeigen Media Player

Nach Datum sortieren

Zugriff Wählen Diashow

Info Abbruch OPTION Optionsmenü Zurück Ansichtsauswahl Laufwerkauswahl

Auswahl Miniaturbild der gewählten Gruppe

SD-Karte Inhaltsauswahl

• Rückkehr zu den Miniaturbildern aller Fotos (Grün)

Verwenden des Media Players

Bild-Ordner Nach Datum sortieren Nach Monat sortieren

• Anzeigen der Informationen der markierten Gruppe Wählen Sie [Alle Fotos] Zugriff

1/12 Ordnername 23/10/2010 Anzahl der Dateien 3

Gruppenanzahl / Gruppenanzahl gesamt

Ordnername, Datum oder Monat

[Einzelbild] - Es wird jeweils nur ein Bild angezeigt. Wählen Sie die gewünschte Datei aus den Miniaturbildern der Fotos aus Auswahl Zugriff Beispiel:

/ Ausblenden des • Anzeigen Anleitungsfeldes

• Verwenden der Einzelbildansicht Zum vorherigen Foto

• Rückkehr zum Miniaturbild

RETURN Abbruch Wählen Zurück Stopp

Stopp (Rückkehr zum Miniaturbild) Drehen um 90° (Blau)

[Diashow] - Die Diashow wird beendet, wenn alle Bilder im aktuellen Miniaturbild angeschaut worden sind. 1 Wählen Sie die gewünschte Datei für die erste Ansicht 2 Starten Sie die Diashow aus den Miniaturbildern der Fotos aus (Rot)

Auswahl / Ausblenden des • Anzeigen Anleitungsfeldes

• Pause (Rückkehr zum Einzelbild)

• Rückkehr zum Miniaturbild BACK/

RETURN Fotoeinstellungen Setup für die Einstellungen des Foto-Modus.

1 Rufen Sie das Optionsmenü auf 2 Auswahl [Diashow-Einstellungen]

3 Wählen Sie den gewünschten Eintrag

Verwenden des Media Players

aus und nehmen Sie die Einstellung vor

Diashow-Einstellungen

Diashow-Einstellungen

Rahmen Farbeffekt Übergangseffekt Bildschirmmodus Dauerwiedergabe Intervall Wiederholen Hintergrundmusik

Aus Aus Ein-Ausblenden Normal Aus 5 Sekunden Ein

Auswahl zugreifen / speichern

von den Einstellungen für die Diashow kann die Bildqualität abnehmen. • Abhängig • Abhängig von den Einstellungen für die Diashow ist möglicherweise keine Bildeinstellung durchführbar.

Einstellungen / Konfiguration (Optionen) Dient zur Wahl des Rahmentyps der Diashow [Aus] / [Multi] / [Collage] / [Drift(+Kalender)] / [Drift] / [Galerie(+Kalender)] / [Galerie] / [Kino] [Multi] : 9 Fotos auf einmal werden geordnet angezeigt. [Collage] : Die einzelnen Fotos werden an zufälliger Position und mit zufälligem Größenverhältnis angezeigt. [Drift(+Kalender)] / [Drift] : Die Fotos werden als fließende Bilder angezeigt. Sie können den Kalender nach Wunsch anzeigen lassen oder nicht. Der Kalendermonat kann durch Drücken der linken oder rechten Cursortaste gewechselt werden. [Galerie(+Kalender)] / [Galerie] : Angezeigt werden die unterschiedlichen Größen der Fotos im Rahmen. Sie können den Kalender nach Wunsch anzeigen lassen oder nicht. Der Kalendermonat kann durch Drücken der linken oder rechten Cursortaste gewechselt werden. [Kino] : Die Fotos werden im Stil alter Filme (sepiabraun) angezeigt

Wählt den Übergangseffekt für die Fotos während der Diashow [Aus] / [Ein-Ausblenden] / [Gleiten] / [Überblenden] / [Bewegung] / [Zufall] [Ein-Ausblenden] : Das nächste Foto wird allmählich eingeblendet. [Gleiten] : Das nächste Foto gleitet von links auf den Bildschirm. [Überblenden] : Die einzelnen Fotos lösen sich auf, wenn zum nächsten Foto gewechselt wird. [Bewegung] : Die einzelnen Fotos werden mit einem Vergrößerungs-, Verkleinerungs, Aufwärts- oder Abwärtsbewegungseffekt angezeigt. [Zufall] : Die einzelnen Übergangseffekte werden zufällig gewählt. Diese Funktion ist verfügbar, wenn [Rahmen] auf [Aus] gestellt ist.

Dient zur Wahl der vergrößerten oder normalen Ansicht bei Fotos in der Einzelbildansicht und in der Diashow [Normal] / [Zoom] Diese Funktion ist nicht verfügbar, wenn [Rahmen] auf [Collage], [Drift], [Galerie] oder [Kino] gestellt ist. Diese Funktion ist nicht verfügbar, wenn [Übergangseffekt] auf [Bewegung] gestellt ist. Je nach Fotogröße wird das Foto möglicherweise nicht bildschirmfüllend vergrößert, beispielsweise bei einem hochformatigen Bild.

Wählt aus, ob Dauerwiedergabefotos in einem schnellen Diashow-Modus angezeigt werden [Aus] / [Ein] Diese Funktion ist nicht verfügbar, wenn [Rahmen] auf [Drift], [Galerie] oder [Kino] gestellt ist. Diese Funktion ist nicht verfügbar, wenn [Übergangseffekt] auf [Bewegung] gestellt ist.

Verwenden des Media Players

Diashow-Einstellungen

Dient zur Wahl des Farbeffekts bei Fotos in der Einzelbildansicht und in der Diashow [Aus] / [Sepia] / [Grauskala] Diese Funktion ist nicht verfügbar, wenn [Rahmen] auf [Drift], [Galerie] oder [Kino] gestellt ist.

Wählt das Intervall für die Diashow [5]/ [10] / [15] / [30] / [60] / [90] / [120] (Sekunden) Diese Funktion ist nicht verfügbar, wenn [Rahmen] auf [Drift], [Galerie] oder [Kino] gestellt ist. Diese Funktion ist nicht verfügbar, wenn [Übergangseffekt] auf [Bewegung] gestellt ist.

Einstellungen / Konfiguration (Optionen) Dient zur Wahl der Hintergrundmusik im Foto-Modus [Aus] / [Typ1] / [Typ2] / [Typ3] / [Benutzer] / [Auto] [Typ1], [Typ2] und [Typ3] sind festgelegte Musikoptionen, die auf diesem Fernseher vorinstalliert sind. [Benutzer] : Musikdaten auf dem Datenträger, die Sie selbst gespeichert haben, werden wiedergegeben. Registrieren von Musik 1. Wählen Sie die Musikdatei 2. Wählen Sie [Datei] oder [Ordner] Gehen Sie je nach den Voraussetzungen Diashow-HGM registrieren? des Datenträgers die Ordner durch, Datei bis Sie die gewünschte Musikdatei Ordner erreichen.

Diashow-Einstellungen

Hintergrundmusik PRIVATE DCIM MISC 001photo 002photo 003music 01 song.mp3 Typ1

Einstellen [Datei] : Der gewählte Musiktitel wird als Hintergrundmusik festgelegt. [Ordner] : Alle Musiktitel in dem Ordner, der die gewählte Musikdatei erhält, werden als Hintergrundmusik festgelegt.

keine Musik gespeichert wurde oder der aktuelle Datenträger, auf dem die • Falls Musik gespeichert ist, entfernt wurde, wird kein Ton wiedergegeben. [Auto] : Im Root-Ordner des aktuellen Geräts gespeicherte Musikdaten werden in zufälliger Reihenfolge wiedergegeben. Sollten keine Musikdaten verfügbar sein, wird kein Ton wiedergegeben.

Datenträger wechseln Sie können im selben Modus sofort zu anderen Datenträgern wechseln, wenn zwei oder mehr Datenträger angeschlossen sind.

Verwenden des Media Players

1 Rufen Sie während der Anzeige des

2 Wählen Sie den Datenträger, auf den Sie zugreifen möchten

Miniaturbildes die Geräteauswahl auf (Gelb)

Laufwerkauswahl Abbruch Wählen Zurück Bild Zugriff Wählen SD-Karte Diashow

Abbruch SD-Karte Info OPTION Zurück Ansichtsauswahl

SD-Karte USB Flash... Inhaltsauswahl

Ausgewählter Datenträgername

Ändern der Inhalte Sie können über die Miniaturbildansicht in den anderen Modus des Media Player wechseln. Beim aktuellen Datenträger kann der Modus gewechselt werden.

1 Wählen Sie während der Anzeige des Miniaturbildes die Inhaltsauswahl

2 Wählen Sie die Inhalte aus Media Player

Inhaltsauswahl Abbruch Wählen Zurück Betrachten Zugriff Auswahl SD-Karte Diashow

InfoVideo VERLASSEN Foto Musik OPTION ZURÜCK Ansichtsauswahl Laufwerkauswahl

TV-Aufnahmen SD-Karte Inhaltsauswahl

[Foto] „Foto-Modus“ (S. 65) [Video] „Video-Modus“ (S. 69) [Musik] „Musik-Modus“ (S. 73) [TV-Aufnahmen] „Aufgezeichneter Fernsehmodus“ (S. 71)

Video- und aufgezeichneter Fernsehmodus

Unterstütztes Dateiformat

Video-Modus (Für SD-Karten oder USB-Flash-Speicher) Das Miniaturbild von Videotiteln auf der SD-Karte oder USB-Massenspeichereinheit wird angezeigt. Beispiel: Vorschaubild - [Titelansicht] Titelansicht Die Vorschau wird gestartet, wenn der Titel Media Player Video markiert ist (sofern eine Vorschau unterstützt wird). Trip1 Trip2 Trip3 Trip4 Trip5 Room Nature1 Deaktivieren der Vorschau „Video-Setup“ (S. 70) Nature2 Nature3 Nature4 Nature5 Nature6 2010_4 2010_7 Anzeigen der Informationen des markierten Titels

Zugriff Wählen Wiedergabe

Datum&Zeit 19/02/2010 11:21 Anzahl der Szenen 8 Dauer 00h15m39s

Ausgewählter Datenträgername : Fehleranzeige : Die Datei unterstützt die Miniaturbildansicht nicht.

Dateiformat Titelnummer / Titelzahl gesamt

von Szenen der Titel • Anzeigen Wählen Sie den Titel aus. Beispiel: Vorschaubild - [Szenenansicht] Media Player

Titelansicht > Trip1

OPTION Info Optionsmenü Laufwerkauswahl

SD-Karte Inhaltsauswahl

■ Rückkehr zum TVModus EXIT

Dateiformat Szenennummer / Szenenanzahl gesamt

■ Wiedergabe von der Titelansicht Die Wiedergabe des ausgewählten Titels wird gestartet. Wiederholen der Widergabe „Video-Setup“ (S. 70)

1 Wählen Sie den Titel aus Auswahl

2 Wiedergabe starten (Rot)

Verwenden des Media Players

Wiedergabe Wählen Wiedergabe

Die Vorschau wird gestartet, wenn die Szene markiert ist (sofern eine Vorschau unterstützt wird). Deaktivieren der Vorschau „Video-Setup“ (S. 70) Anzeigen der Informationen der markierten Szene

■ Rückkehr zur vorigen Anzeige BACK/ RETURN

■ Wiedergabe ab der ausgewählten Szene im Titel (SD-Video oder AVCHD) Die Wiedergabe beginnt ab der ausgewählten Szene und dauert bis zum Ende des Titels. Wiederholen der Widergabe „Video-Setup“ (S. 70)

1 Wählen Sie den Titel aus Hinweis

Struktur von • Die Titeln und Szenen

2 Wählen Sie die Szene aus Auswahl

3 Wiedergabe starten (Rot)

ist möglicherweise je nach verwendeter digitaler Videokamera unterschiedlich.

■ Bedienungsführung bei der Wiedergabe Beispiel: Wiedergabe SD

/ Ausblenden des Anleitungsfeldes • Ändern des Bildseitenverhältnisses • Anzeigen und des Informationsbanners ASPECT

vorherigen Titel/zur • Zum vorherigen Szene

• Bedienungsführung bei der Wiedergabe Abbruch

• Zum nächsten Titel/zur nächsten Szene

Sie können auch die folgenden Tasten benutzen. (S. 28) • Wählen Sie die Stellung „TV“.

DVD/VCR Rückkehr zum Miniaturbild BACK/

■ Zur Änderung des Datenträgers „Datenträger wechseln“ (S. 68) ■ Den Inhalt auf dem aktuellen Datenträger ändern „Ändern der Inhalte“ (S. 68) ■ Video-Setup Setup für die Einstellungen des Video-Modus. 1 Rufen Sie das Optionsmenü in 2 Auswahl [Video-Setup] der Miniaturbildansicht auf OPTION

3 Wählen Sie den gewünschten Eintrag aus und nehmen Sie die Einstellung vor

zugreifen / speichern

Einstellungen / Konfiguration (Optionen)

Verwenden des Media Players

Dient zur Einstellung, dass die Vorschau des Titels oder der Szene in der Miniaturbildanzeige gestartet wird [Aus] / [Ein] Das Bild wird möglicherweise in der Miniaturbildanzeige nicht sofort angezeigt. Setzen Sie die Vorschau auf [Aus], um das Problem zu beheben.

Wiedergabewiederholung im Titel oder in der ausgewählten Datei (je nach Inhalt) [Aus] / [Ein]

■ Aktuellen Status prüfen oder ändern Sie können den aktuellen Status der Inhalte prüfen oder ändern. Menüelemente und auswählbare Optionen sind je nach Inhalt unterschiedlich. 1 Rufen Sie während der 2 Auswahl [Video-Setup] Wiedergabe das Optionsmenü auf

3 Wählen Sie den gewünschten Eintrag aus und nehmen Sie die Einstellung vor

Multi-Audio Bildseitenverh.-Änderung Wiederholen

zugreifen / speichern

Einstellungen / Konfiguration (Optionen)

Gestattet Ihnen die Auswahl zwischen auswählbaren Tonspursprachen (sofern verfügbar) Die Umschaltung des Tonsignals kann mehrere Sekunden beanspruchen.

Bildseitenverh.Änderung

[Aspekt 1] : Zeigt den Inhalt vergrößert und ohne Verzerrung an [Aspekt 2] : Zeigt den Inhalt bildschirmfüllend an [Original] : Zeigt den Inhalt in Originalgröße an Sie können das Seitenverhältnis auch mit der ASPECT-Taste ändern. Abhängig vom Inhalt ist eine Änderung des Seitenverhältnisses u. U. nicht möglich.

Aufgezeichneter Fernsehmodus (Für USB-Festplatte) Die Liste der Inhalte der USB-Festplatte wird angezeigt. Beispiel: Inhalteliste Media Player Alle

Nicht angesehen Aufzeichnung Geschützt Gruppiert

Verbleibender Speicherplatz auf der Festplatte

• Je nach Situation ist dieser Wert möglicherweise nicht ganz genau. Sie können auch direkt über VIERA TOOLS auf die Inhalteliste • zugreifen.

TV-Aufnahmen Freier Speicherplatz 500GB (50%)

Nicht angesehen Sender Datum BBC 1 Do 28/10 12:00 Mo 10/1 ITV 13:30 Sa 15/1 BBC 2 13:50

„Gebrauch von VIERA TOOLS“ (S. 29)

• Anzeigen der Informationen des markierten Inhalts

- Sender DVB-T, BBC 1 - Titel Das Erste - Datum&Zeit Mi 27/10/2010 12:00 - Dauer 00:20

[Alle] : Alle aufgezeichneten Inhalte werden aufgelistet. [Nicht angesehen] : Nicht wiedergegebene Inhalte werden aufgelistet.

: Nicht wiedergegebener Inhalt (Sobald Sie den Inhalt wiedergeben, verschwindet dieses Symbol.) : Gerade aufgezeichneter Inhalt (Sie können diesen Inhalt auch dann wiedergeben, wenn eine Aufzeichnung läuft.) : Ein geschützter Inhalt kann nicht gelöscht werden. : Zwei oder mehr Inhalte sind gruppiert.

■ Den Inhalt von der Liste wiedergeben 1 Wählen Sie den Inhalt aus

2 Wiedergabe starten

die letzte Wiedergabe zwischendurch unterbrochen wurde, • Wenn erscheint eine Bestätigungsmeldung, die Sie fragt, ob Sie die Wiedergabe

an der Stelle der letzten Unterbrechung wieder aufnehmen möchten oder sie von Anfang an erfolgen soll. Wählen Sie die gewünschte Option.

■ Bearbeiten des Aufzeichnungsinhalts und markieren Sie den Inhalt

Optionsmenü auf OPTION

3 Wählen Sie das Element aus und bearbeiten Sie es Optionsmenü

Gruppe erstellen Gruppe freigeben Aus Gruppe ausschließen Schutzstatus ändern

[Gruppe erstellen] : Zwei oder mehr Inhalte können gruppiert werden. Wählen und markieren Sie alle gewünschten Inhalte und wählen Sie anschließend [Gruppe erstellen]. [Gruppe freigeben] : Wählen Sie die erstellte Gruppe, die Sie freigeben möchten, und wählen Sie anschließend [Gruppe freigeben]. (Zum Freigeben mehrerer Gruppen auf einmal markieren Sie alle gewünschten Gruppen.) [Aus Gruppe ausschließen] : Wählen Sie die Gruppe und drücken Sie OK, um die gruppierten Inhalte anzuzeigen. Um nur einen bestimmten Inhalt aus der Gruppe auszuschließen, wählen Sie ihn aus und wählen Sie anschließend [Aus Gruppe ausschließen]. (Zum Ausschließen mehrerer Inhalte auf einmal markieren Sie alle gewünschten Inhalte.) [Schutzstatus ändern] : Wählen Sie den Inhalt, den Sie vor dem Löschen schützen möchten, und wählen Sie anschließend [Schutzstatus ändern]. Tun Sie das gleiche, um den Schutz aufzuheben. (Zum Verändern des Status mehrerer Inhalte auf einmal markieren Sie alle gewünschten Inhalte.)

Verwenden des Media Players

1 Zum Bearbeiten wählen 2 Rufen Sie das

■ Den ausgewählten Inhalt löschen 1 Wählen Sie den Inhalt aus 2 Löschen Sie den Inhalt 3 Bestätigen Sie Auswahl

von zwei oder • Auswählen mehr Inhalten (Blau)

■ Bedienungsführung bei der Wiedergabe Beispiel: Wiedergabe USB Das Erste

• Anzeigen / Ausblenden des Anleitungsfeldes und des Informationsbanners

• Bedienungsführung bei der Wiedergabe Suchlauf rückwärts

Man.überspringen Abbruch

[Man.überspringen] Drücken, um etwa 30 Sekunden weiter zu springen Gedrückt halten, um etwa 15 Sekunden zurück zu springen

Pause / Wiedergabe Informationsbanner

Suchlauf vorwärts Stopp

• Zwischen dem Startpunkt „A“ und dem Endpunkt „B“ wiederholen

Zuerst „A“ und dann „B“ einstellen • Start- und Endpunkt werden durch erneutes Drücken der (Blau) Taste oder andere Bedienungsvorgänge zurückgesetzt.

• Zum vorherigen Kapitel (Rot)

• Zum nächsten Kapitel (Grün)

Ändern des Bildseitenverhältnisses ASPECT

Anzeigen von Untertiteln (sofern verfügbar) STTL

Rückkehr zur Liste BACK/ RETURN

• Sie können auch die folgenden Tasten benutzen. (S. 28) Wählen Sie die Stellung „TV“.

oder ändert den aktuellen Status (sofern verfügbar) • Bestätigt „Anzeige der im aktuellen Status auswählbaren Einstellungen“ (S. 20)

■ Kapitelliste Verwenden des Media Players

Sie können die Wiedergabe von der ausgewählten Kapitelliste aus starten. Ein aufgezeichneter Inhalt wird automatisch in Kapitel von jeweils 5 Minuten Länge unterteilt. Die Kapitelliste wird nicht angezeigt, während der ausgewählte Inhalt aufgezeichnet wird. Wiedergabe von der Kapitelliste

• Abhängig von den aufgezeichneten Programmen können einige Wiedergabefunktionen möglicherweise nicht voll genutzt werden. ■ Datenträger wechseln Sie können im selben Modus sofort zu anderen Datenträgern wechseln, wenn zwei oder mehr Datenträger angeschlossen sind.

1 Rufen Sie das 2 Auswahl [Laufwerkauswahl] Optionsmenü auf

OPTION Optionsmenü Gruppe erstellen Gruppe freigeben Laufwerkauswahl Inhaltsauswahl Schutzstatus ändern

3 Wählen Sie den Datenträger, auf den Sie zugreifen möchten Laufwerkauswahl Abbruch Wählen Zurück Zugriff

Wenn Sie die SD-Karte oder den USB-Flash-Speicher wählen, schalten Sie auch die Inhalte um, damit Sie Fotos, Video oder Musik nutzen können. Umschalten des Inhalts

OPTION Wählen Sie [Inhaltsauswahl] Zugriff

Audioausgangs-Einstellungen Nach Anschluss eines Verstärkers an die DIGITAL AUDIO OUT- oder HDMI2- (ARC-Funktion) Buchse können Programme mit mehrkanaligem Ton wiedergegeben werden. Prüfen oder Ändern des aktuellen Tonsignalstatus „Aktuellen Status prüfen oder ändern“ (S. 70)

1 Rufen Sie die Menüanzeige auf. 2 Auswahl [Ton]

3 Wählen Sie [SPDIF Auswahl] und nehmen Sie die Einstellung vor

Haupt-Menü SPDIF Auswahl Grundeinstellungen

zugreifen / speichern Timer Setup

Einstellungen / Konfiguration (Optionen)

SPDIF: Ein Standardformat für die Übertragung von Audiodateien Dient zur Wahl der Grundeinstellung für das von den Buchsen DIGITAL AUDIO OUT und HDMI2 (ARC-Funktion) [Auto] / [PCM] ausgegebene digitale Audiosignal [Auto] : Signale der Formate Dolby Digital Plus, Dolby Digital und HE-AAC (48 kHz) Mehrkanal werden als Dolby Digital-Bitstream ausgegeben. DTS wird als DTS ausgegeben. Signale des Formats MPEG werden als PCM-Ton ausgegeben. [PCM] : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

Musik-Modus (S. 98) Das Miniaturbild von Musikordnern auf der SD-Karte oder dem USB-Flash-Speicher wird angezeigt. Beispiel: Vorschaubild - [Bild-Ordner] Media Player

Zugriff Abbruch Zurück Wählen Ordner wiedergeben

OPTION Info Optionsmenü Laufwerkauswahl

Verwenden des Media Players

Unterstütztes Dateiformat

Ausgewählter Datenträgername

• Anzeigen der Informationen des markierten Ordners 1/3 Ordnername

Ordnernummer / Ordnerzahl gesamt

My Music_1 Anzahl der Dateien 11

■ Rückkehr zum TVModus EXIT

■ Rückkehr zur vorigen Anzeige

■ Wiedergabe von der Ordneransicht Alle Dateien im ausgewählten Ordner werden wiedergegeben.

1 Wählen Sie den Ordner Auswahl

2 Wiedergabe starten (Rot)

■ Wiedergabe von der Dateiansicht Die ausgewählte Datei wird wiedergegeben.

1 Wählen Sie den Ordner 2 Wählen Sie die Datei

3 Wiedergabe starten

Beispiel : Miniaturbild - Dateiansicht

Bild-Ordner > My Music_1

Wiedergabe Abbruch Wählen Zurück Ordner wiedergeben

Info Optionsmenü Laufwerkauswahl

SD-Karte Inhaltsauswahl

• Anzeigen der Informationen der markierten Datei

Dateinummer / Dateianzahl gesamt

My Song_1 Album My Music_1 Interpret My Favourite Titel-Nr. 1 Dauer 00h03m29s

■ Bedienungsführung bei der Wiedergabe Beispiel: Wiedergabe

• Anzeigen / Ausblenden des Anleitungsfeldes • Zum vorherigen Titel (Rot)

My Song_9 My Favourite My Music_1 00:02.43 / 00:05.44

• Bedienungsführung bei der Wiedergabe

• Zum nächsten Titel

Suchlauf rückwärts Abbruch

• Rückkehr zum Miniaturbild

RETURN Suchlauf vorwärts Stopp

Verwenden des Media Players

■ Zur Änderung des Datenträgers „Datenträger wechseln“ (S. 68) ■ Den Inhalt auf dem aktuellen Datenträger ändern „Ändern der Inhalte“ (S. 68) Musik-Setup Einrichten der Einstellung für den Musik-Modus (nur in der Miniaturbildansicht verfügbar).

1 Rufen Sie das Optionsmenü auf 2 Auswahl [Musik-Setup] OPTION

Auswahl zugreifen / speichern [Ordner] : Wiedergabewiederholung im ausgewählten Ordner [Eins] : Wiedergabewiederholung der ausgewählten Einzeldatei

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect) DLNA® Dieses Fernsehgerät ist ein DLNA Certified™-Produkt. DLNA (Digital Living Network Alliance) ist ein Standard, der die Verwendung von digitalen Elektronikgeräten vereinfacht die das Siegel DLNA Certified tragen. Außerdem ist ihre Verwendung in einem Heimnetzwerk problemloser. Wissenswertes zu diesem Thema finden Sie unter www.dlna.org. Sie können Fotos, Videos und Musik teilen, die auf dem DLNA Certified-Media-Server (z.B. PC mit Windows 7, DIGA Recorder usw.) gespeichert sind, welcher mit Ihrem Heimnetzwerk verbunden ist, und sie auf dem Fernsehbildschirm anschauen. Sie können auch mit einem “DLNA Certified” zertifizierten Gerät, das mit Ihrem Heimnetzwerk verbunden ist, den Fernseher steuern. (DLNA Fernbedienung) Zu den unterstützten Dateiformaten (S. 98, 99) DLNA unterstützt keine AVCHD-, DivX-Dateien, diese können jedoch mit dem Media Player wiedergegeben werden (S. 63).

■ Media Server Speichern Sie Fotos, Videos oder Musik auf dem DLNA Certified-Media-Server, um sie auf dem Fernseher wiederzugeben. Einen PC als Media-Server verwenden Bereiten Sie den PC mit Windows 7 vor oder sorgen Sie dafür, dass die Software auf dem PC installiert wird. „Windows 7“ und „TwonkyMedia Server 6 (bei Windows 7, Windows Vista oder Windows XP auf dem PC installiert)“ sind die Server-Software, deren Kompatibilität mit diesem Fernseher überprüft wurde (Stand: Januar 2011). Es wurde keine andere Server-Software mit diesem Fernseher getestet, weshalb Kompatibilität und Leistung nicht gewährleistet werden können. Windows 7 Für Windows 7 müssen die Einstellungen für die Homegroup vorgenommen werden. Einzelheiten finden Sie in der Hilfe zu Windows 7. TwonkyMedia server „TwonkyMedia server“ ist ein Produkt der PacketVideo Corporation. Eine Anleitung zum Installieren und Einrichten des „TwonkyMedia server“ finden Sie auf der Website von TwonkyMedia. Für den Erhalt von Server-Software können zusätzliche Gebühren anfallen.

verwenden, auf die Einstellungen und Anschlüsse. Einen DLNA-kompatiblen DIGA-Recorder als Media-Server verwenden Wenn Sie einen DLNA-kompatiblen DIGA-Recorder mit Ihrem Heimnetzwerk verbinden, können Sie ihn als einen MediaServer verwenden und steuern. Bitte lesen Sie in der Anleitung Ihres DIGA-Recorders nach, um festzustellen, ob der Recorder mit DLNA kompatibel ist.

■ DLNA-Fernbedienung

Sie können mit einem “DLNA Certified” zertifizierten Gerät den Fernseher steuern. Stellen Sie zur Nutzung dieser Funktion [Netzwerkverbindungseinstellungen] ein (S. 77) „Windows 7“ ist das Betriebssystem, das auf die Kompatibilität mit diesem Fernseher getestet wurde (Stand: Januar 2011). Einzelheiten zur Bedienung finden Sie in der Hilfe zu Windows 7.

„Beispiel 1” oder „Beispiel 2” in „Netzwerkanschlüsse” (S. 76)

VIERA Connect VIERA Connect ist ein Tor zu den besonderen Internetdiensten von Panasonic und stellt eine bedeutende Erweiterung der Funktionen von VIERA CAST dar. Mit VIERA Connect können Sie auf einige spezielle, von Panasonic unterstützte Webseiten zugreifen und Internetinhalte wie z. B. Fotos, Videos, Spiele usw. über Ihren VIERA Connect-Bildschirm zu Hause nutzen. Dieser Fernseher hat keine vollständige Browserfunktion und alle Funktionen der Webseiten sind u.U. nicht verfügbar.

„Beispiel 1” oder „Beispiel 3” in „Netzwerkanschlüsse” (S. 76)

Bedienvorgänge für VIERA Connect

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

weitere Informationen zur jeweiligen Server-Software wenden Sie sich bitte an den betreffenden Software-Hersteller. • Für Server-Software für den Media-Server auf dem PC installiert ist, besteht die Gefahr, dass andere Personen auf • Wenn die Daten zugreifen. Achten Sie bei Netzwerkbetrieb im Büro, im Hotel oder selbst zu Hause, wenn Sie keinen Router

Netzwerkanschlüsse Wenn Sie nur die DLNA-Funktionen nutzen möchten, können Sie diese auch ohne Breitband-Netzwerkumgebung verwenden. Zur Benutzung der VIERA Connect-Funktionen benötigen Sie eine Breitband-Netzwerkumgebung. Wenn Sie nicht über Breitband-Netzwerkdienste verfügen, wenden Sie sich zwecks Hilfestellung an Ihren Einzelhändler. Schließen Sie alle Geräte an, die für die Netzwerkumgebung erforderlich sind, und richten Sie sie ein. Auf dem Fernsehgerät können Sie keine Einstellungen für das Gerät vornehmen. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach. Erforderliche Geschwindigkeit (effektiv): mindestens 1,5 Mbps für SD- bzw. 6 Mbps für HD-Bildqualität. Bei zu geringer Übertragungsgeschwindigkeit werden die Inhalte möglicherweise nicht richtig wiedergegeben.

Beispiel 1 (Für DLNA und VIERA Connect) Kabelverbindung Internet LAN-Kabel

Modem Hub oder Router

Drahtlose Verbindung

Wireless-LAN-Adapter und Verlängerungskabel „Sonderzubehör“ (S. 6) Schließen Sie an den Anschluss USB 1, 2 oder 3 an.

DLNA CertifiedMedia-Server (z.B. PC, DIGA Recorder usw.)

Sie sich, dass für diese Verbindung ein Standard LAN-Kabel verwendet wird. • Vergewissern Ihr Modem nicht über Breitbandrouterfunktionen verfügt, verwenden Sie einen Breitbandrouter. • Wenn Ihr Modem über Breitbandrouterfunktionen verfügt, es aber keine freien Anschlüsse mehr gibt, verwenden Sie • Wenn einen Hub. Sie sich, dass die Breitbandrouter und Hubs mit 10BASE-T/100BASE-TX kompatibel sind. • Vergewissern • Wenn Ihre Geräte nur mit 100Base-TX kompatibel sind, benötigen Sie LAN-Kabel der Kategorie 5.

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

Beispiel 2 (Für DLNA) Sie können das Fernsehgerät und die anderen Geräte direkt zur Verwendung von DLNA-Funktionen anschließen. DLNA Certified-Media-Server (z.B. PC, DIGA Recorder usw.) LAN-Kabel

• Vergewissern Sie sich, dass für diese Verbindung ein LAN-Kreuzkabel verwendet wird. Beispiel 3 (Für VIERA Connect) Sie können das Fernsehgerät und das Telekommunikationsgerät direkt zur Verwendung von VIERA Connect-Funktionen anschließen.

wenden Sie sich an Ihren Internetdienstanbieter, wenn Sie weitere Unterstützung bezüglich der Netzwerkgeräte • Bitte benötigen. Sie die Nutzungsbedingungen Ihres Internetdienstanbieters (ISP) oder Ihres • Bestätigen Telekommunikationsunternehmens. Abhängig von den Bedingungen und Konditionen der Verträge werden möglicherweise zusätzliche Gebühren berechnet oder mehrere Verbindungen zum Internet sind nicht möglich.

Vergewissern Sie sich, dass die Verbindungen ordnungsgemäß hergestellt wurden, bevor Sie das „Netzwerk-Setup“ starten. „Netzwerkanschlüsse“ (S. 76)

Rufen Sie die Menüanzeige auf.

MENU Wählen Sie [Setup] Auswahl

Bild Ton Timer Setup

Wählen Sie [Netzwerk-Setup] Auswahl Netzwerk-Setup

■ Rückkehr zum TVModus

EXIT Netzwerkverbindungs-Einstellungen 1 Auswahl [Netzwerkverbindungseinstellungen] 2 Wählen Sie den gewünschten Eintrag aus und nehmen Sie die Einstellung vor Netzwerk-Setup

Netzwerkverbindungsein.

Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

VIERA-Name DLNA-Fernbedienung DLNA-Fernbed. Lautst. Netzwerkfernbedienung

Ändern zugreifen / speichern

Einstellungen / Konfiguration (Optionen)

Netzwerkverbindungseinstellungen

Dient zur Einstellung Ihres bevorzugten Namens für diesen Fernseher. Dieser Name dient dazu, den Namen des Fernsehers auf dem Bildschirm anderer DLNA-kompatibler Geräte anzuzeigen.

Aktiviert die Steuerung des Fernsehers mit Windows 7 über das Netzwerk [Aus] / [Ein]

DLNA-Fernbed. Lautst.

Aktiviert die Steuerung der Lautstärke des Fernsehers mit Windows 7 über das Netzwerk [Aus] / [Ein]

Netzwerkfernbedienung

Aktiviert die Steuerung des Fernsehers über das Netzwerkgerät (Smartphone usw.) [Aus] / [Ein] Je nach Region ist diese Funktion möglicherweise nicht erhältlich. Einzelheiten erfahren Sie bei einem Panasonic-Händler in Ihrer Nähe. Besuchen Sie für weitere Informationen über diese Funktion die folgende Webseite. (Nur auf Englisch) http://panasonic.jp/support/global/cs/tv/

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

Legt die Link-Einstellungen zum Steuern des Fernsehers durch Netzwerkgeräte über das Netzwerk fest.

Einstellungen für die drahtgebundene Verbindung Diese Einstellung ist für die Netzwerkverbindung mittels LAN-Kabel vorgesehen.

1 Wählen Sie [Netzwerktyp] und stellen Sie auf [Kabelverbindung] ein Auswahl

Netzwerk-Setup Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

zugreifen / speichern Wenn Sie eine Netzwerkverbindung wie „Beispiel 2“ (S. 76) einrichten, müssen Sie [DNS-Adresse ermitteln], [Proxy] und [Proxy-Port] nicht festlegen.

2 Wählen Sie [IP/DNS-Einstellungen] aus und nehmen Sie die Einstellungen vor Auswahl

Netzwerk-Setup IP/DNS-Einstellungen

■ [IP-Adresse ermitteln] / [DNS-Adresse ermitteln] Dient zur Einstellung von [IP-Adresse], [Subnetzmaske], [Gateway], [DNS primär] und [DNS sekundär]. Wählen Sie [IP-Adresse ermitteln] / [DNS-Adresse ermitteln] und stellen Sie auf [Auto] ein (empfohlen) Die verfügbaren Einstellungen werden automatisch angezeigt. IP/DNS-Einstellungen

IP-Adresse ermitteln IP-Adresse Subnetzmaske Gateway DNS-Adresse ermitteln DNS-Adresse Proxy-Einstellungen

Manuelle Einstellungen ([IP-Adresse], [Subnetzmaske], [Gateway], [DNS primär], [DNS sekundär]) Auswahl

zugreifen / speichern

3 Wählen Sie [Proxy-Einstellungen] aus und nehmen Sie die Einstellungen vor Auswahl

IP/DNS-Einstellungen

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

IP-Adresse ermitteln IP-Adresse Subnetzmaske Gateway DNS-Adresse ermitteln DNS-Adresse Proxy-Einstellungen

Zugriff Auto Zugriff

Kehren Sie nach dem Festlegen der Einstellungen zum Bildschirm [Netzwerk• Setup] zurück BACK/ RETURN

■ [Proxy] Legt die Proxy-Adresse fest. Dies ist die Adresse des Relay-Servers, der statt des Browsers an den Zielserver angeschlossen ist und Daten an den Browser sendet. Die Einstellung ist erforderlich, wenn dies vom Anbieter so angegeben ist. 1. Wählen Sie [Proxy] 2. Geben Sie die Adresse ein 3. Speichern

Sie können die Zeichen mit den Zifferntasten • eingeben.

■ [Proxy-Port] Legt die Proxy-Portnummer fest. Diese Nummer wird auch vom Anbieter mit der Proxy-Adresse angegeben.

1. Wählen Sie [Proxy-Port] Proxy Proxy-Port

2. Bewegen Sie den Cursor und geben Sie die Nummer ein Auswahl

4 Wählen Sie [Verbindungstest] aus und testen Sie die Verbindung Auswahl

Netzwerk-Setup Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

Zugriff Kabelverbindung

Zugriff einen automatischen Testlauf der Netzwerkverbindungen für das • Führt Fernsehgerät durch. (Der Testlauf dauert eine Weile.)

: erfolgreich Der Test war erfolgreich, und das Fernsehgerät ist an das Netzwerk angeschlossen.

Überprüfen Sie die Netzwerkkabelverbindung. Abruf von IP-Adresse überprüfen. Auf Geräte mit gleicher IP-Adresse überprüfen. Verbindung zum Gateway überprüfen. Kommunikation mit dem Server überprüfen.

: fehlgeschlagen Überprüfen Sie die Verbindungen und Einstellungen, und versuchen Sie erneut, diesen Vorgang auszuführen.

Einstellungen für die drahtlose Verbindung Die Einstellung gilt für die Netzwerkverbindung über den Wireless-LAN-Adapter. (Drahtlose Verbindung) Überprüfen Sie vor der Einrichtung den Verschlüsselungscode, die Einstellungen und Positionen Ihres Zugangspunkts. Einzelheiten entnehmen Sie bitte der Anleitung des Zugangspunkts.

1 Wählen Sie [Netzwerktyp] und stellen Sie auf [Funkverbindung] ein Auswahl

Netzwerk-Setup Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

zugreifen / speichern

Netzwerk-Setup Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

Funkverbindung Zugriff

3 Wählen Sie den Verbindungstyp und nehmen Sie die Einstellung vor Auswahl

Verbindungstyp Wählen Sie den Netzwerkverbindungstyp aus. WPS (Push-Taste) WPS (PIN) Suche nach Zugriffspunkt Manuell

Einzelheiten zu den einzelnen Verbindungstypen (S. 80, 81) Kehren Sie nach dem Festlegen der Einstellungen zum Bildschirm [NetzwerkSetup] zurück

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

2 Auswahl [Einstellung Zugriffspunkt]

4 Wählen Sie [Verbindungstest] aus und testen Sie die Verbindung Auswahl

Netzwerk-Setup Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

Zugriff Funkverbindung

Zugriff Führt einen automatischen Testlauf der Netzwerkverbindungen für das Fernsehgerät durch. (Der Testlauf dauert eine Weile.)

: erfolgreich Der Test war erfolgreich, und das Fernsehgerät ist an das Netzwerk angeschlossen.

Verbindung zum Zugangspunkt überprüfen. Abruf von IP-Adresse überprüfen. Auf Geräte mit gleicher IP-Adresse überprüfen. Verbindung zum Gateway überprüfen. Kommunikation mit dem Server überprüfen.

: fehlgeschlagen Überprüfen Sie die Verbindungen und Einstellungen, und versuchen Sie erneut, diesen Vorgang auszuführen. Wenn Sie auch weiterhin Schwierigkeiten haben, wenden Sie sich an Ihren Internet-Anbieter.

■ [WPS (Push-Taste)] Drücken Sie die WPS-Taste auf dem Zugangspunkt, bis das Licht aufleuchtet

WPS (Push-Taste) 1) Bitte drücken Sie „WPS“ am Access Point, bis das Licht blinkt. 2) Wenn der Access Point bereit ist, wählen Sie „Verbinden“.

verbinden Sie den Wireless-LAN-Adapter und den Zugangspunkt

Sie für diese Methode sicher, dass Ihr Zugangspunkt WPS unterstützt. • Stellen • WPS: Wi-Fi Protected Setup™

Wenn Sie sich nicht sicher sind, prüfen Sie die Anleitung des Access Points. Verbinden

■ [WPS (PIN)] 1 Wählen Sie Ihren gewünschten Zugangspunkt Auswahl

Verfügbare Zugriffspunkte Nr. 1 2 3

SSID Access Point A Access Point B Access Point C Verschlüsseln Empfang

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

• Stellen Sie für diese Methode sicher, dass Ihr Zugangspunkt WPS unterstützt. • Für Informationen zum markierten Zugangspunkt • Zur manuellen Einrichtung

nach • Erneut Zugangspunkten suchen

2 Geben Sie den PIN-Code für den Zugangspunkt ein und wählen Sie dann [Verbinden] WPS (PIN) Bitte registrieren Sie die folgenden PIN-Codes am Access Point. PIN-Code : 12345678 Wählen Sie nach der Eingabe und dem Speichern der Einstellungen für den Zugriffspunkt den Befehl 'Verbinden'. Verbinden

■ [Suche nach Zugriffspunkt] Zugangspunkte, die automatisch gefunden wurden, werden aufgelistet.

1 Wählen Sie Ihren gewünschten Zugangspunkt Verfügbare Zugriffspunkte Nr. 1 2 3

SSID Access Point A Access Point B Access Point C Wireless-Typ 11n(2.4GHz) 11n(5GHz) 11n(5GHz)

Verschlüsseln Empfang

Auswahl Zugriff : Verschlüsselter Zugangspunkt

Informationen zum markierten • Erneut nach Zugangspunkten suchen • Für Zugangspunkt (Gelb)

Wireless-Typ 11n(2.4GHz) 11n(5GHz) 11n(5GHz)

• Zur manuellen Einrichtung (Rot)

2 Rufen Sie den Eingabemodus für den Verschlüsselungscode auf Schlüsseleinstellung Die Verbindung wird mit folgenden Einstellungen hergestellt:SSID : Access Point A Authentifizierungstyp : WPA-PSK Verschlüsselungstyp : TKIP

der ausgewählte Zugangspunkt nicht verschlüsselt ist, erscheint die • Falls Bestätigungsanzeige. Es wird empfohlen, einen verschlüsselten Zugangspunkt auszuwählen.

Schlüssel eingeben. Schlüssel

3 Geben Sie den Verschlüsselungscode des Zugangspunktes ein (Legen Sie die Zeichen nacheinander fest) Speichern

Einstellung Zugriffspunkt

Einstellen Sie können die Zeichen mit den Zifferntasten • eingeben.

4 Auswahl [Ja] Einstellung Zugriffspunkt

Schlüssel ist eingestellt auf:XXXXXXXX Wählen Sie „Ja” zum Bestätigen. Wählen Sie „Nein” zum Ändern. Ja

Sie den Verschlüsselungscode erneut eingeben möchten, wählen Sie • Wenn [Nein].

■ [Manuell] Sie können SSID, Authentifizierungstyp, Verschlüsselungstyp und Verschlüsselungscode manuell festlegen. Folgen Sie den Anweisungen auf dem Bildschirm und nehmen Sie die Einstellung manuell vor. Wenn Sie für das drahtlose System zwischen dem Wireless-LAN-Adapter und dem Zugangspunkt den Zugangspunkt 11n (5 GHz) verwenden, wählen Sie als Verschlüsselungstyp bitte [AES].

Einstellung Zugriffspunkt

SSID Einstellung des Authentifizierungstyps

Geben Sie die SSID ein.

SSID ist eingestellt auf: XXXXXXX XXXXXXX Die Verbindung wird mit folgenden Einstellungen

hergestellt:SSID : XXXXXXX Wählen Sie „Ja” zum Bestätigen. Wählen Sie „Nein” zum Ändern.

Bitte wählen Sie den Authentifizierungstyp. Nein

WPA2-PSK WPA-PSK Shared Key Offen

Aktualisieren der Software des Fernsehgerätes Öffnen Sie die Webseite zum Aktualisieren der Software des Fernsehgerätes und suchen Sie nach möglicherweise verfügbaren Software-Aktualisierungen. Wählen Sie [Software-Update] Auswahl

Netzwerk-Setup Verbindungstest Netzwerktyp Einstellung Zugriffspunkt IP/DNS-Einstellungen Netzwerkverbindungsein. Software-Update MAC-Adresse

Folgen Sie den entsprechenden Anweisungen.

Zugriff ab-cd-ef-gh-ij-kl

Hinweis Netzwerk-Setup MAC-Adresse

[MAC-Adresse] Die MAC-Adresse ist eine eindeutige Adresse, mit der Hardware im Netzwerk (nur zur Information) identifiziert wird.

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

Verwenden von DLNA®-Funktionen

Vergewissern Sie sich, dass die Vorbereitung für den Media Server, die Netzwerkverbindungen und die Netzwerkeinstellungen abgeschlossen sind. „Media Server“ (S. 75), „Netzwerkanschlüsse“ (S. 76), [Netzwerk-Setup] (S. 77 - 81)

Zeigen Sie die Funktionssymbole an.

Wählen Sie [Media Server]

TO VIERA OLS Auswahl Zugriff

Wählen Sie einen der Media Server, auf den Sie zugreifen möchten. Beispiel: Liste der Media Server Media Server A 5 g

SERVER1 SERVER2 SERVER3

DIGA Zugriff Wählen Abbruch Zurück Zugriff

OPTION Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

Zum Anzeigen der Informationen des markierten Media Servers

Verfügbare Media Server Anzahl der aufgeführten Server

Wählen Sie die Datei Beispiel: Dateiliste Pixel Format

■ Rückkehr zum TVModus

JPEG Wählen Abbruch Zurück

EXIT Media Server SERVER1 P000102 P000135 P000180 P000214 P000251 P000276 P000293 V100025 V100042 M10054 M10078

Auswahl Zugriff von den Voraussetzungen beim Media Server • Abhängig müssen Sie möglicherweise den Ordner öffnen, bevor Sie die Datei auswählen.

• Anzeigen der Informationen der markierten Datei

■ Rückkehr zur vorigen Anzeige BACK/

abspielbare Dateien werden aufgelistet, können aber nicht ausgewählt werden. • Nicht Sie den Fernseher aus und wieder ein, wenn Sie den Netzwerkanschluss • Schalten geändert oder wieder hergestellt haben.

Für Fotodateien [Einzelbild] - Es wird jeweils nur ein Foto angezeigt. Beispiel: Einzelbild

zur Liste • Anzeigen / Ausblenden des Anleitungsfeldes • Rückkehr BACK/ RETURN

der Einzelbildansicht • VerwendenRückkehr • Drehen um 90° zum vorherigen Foto

Einzelbild Abbruch Wählen Zurück Stopp

Stopp (Rückkehr zur Liste)

[Diashow] - Die Diashow wird beendet, wenn alle Fotos innerhalb der Liste angeschaut worden sind. 1 Wählen Sie die Fotodatei für die erste Ansicht aus der 2 Starten Sie die Diashow Liste aus Auswahl (Rot) / Ausblenden des • Anzeigen Anleitungsfeldes

• Pause (Rückkehr zum Einzelbild)

• Rückkehr zur Liste BACK/

RETURN Für Videodateien Wiedergabe - Wiedergabe startet. Beispiel: Wiedergabe MEDIA SERVER 19/02/2010 11:21

Man.überspringen Abbruch Zurück

Anleitungsfeld Informationsbanner

• Zum vorherigen Inhalt (Rot) • Zum nächsten Inhalt (Grün) des • Ändern Bildseitenverhältnisses ASPECT

[Man.überspringen] Drücken, um etwa 30 Sekunden weiter zu springen Gedrückt halten, um etwa 15 Sekunden zurück zu springen Pause / Wiedergabe

Suchlauf vorwärts Stopp

• Rückkehr zur Liste BACK/

RETURN Für Musikdateien Wiedergabe – Wiedergabe startet Beispiel: Wiedergabe

• Anzeigen / Ausblenden des Anleitungsfeldes • Zum vorherigen Titel (Rot)

My Song_9 My Favourite My Music_1 00:02.43 / 00:05.44

• Bedienungsführung bei der Wiedergabe Suchlauf rückwärts

Pause / Wiedergabe Suchlauf vorwärts Stopp

• Zum nächsten Titel

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

/ Ausblenden des • Bedienungsführung bei der Wiedergabe • Anzeigen Anleitungsfeldes und des

• Rückkehr zur Liste BACK/

RETURN Anleitungsfeld

Für DIGA-Recorder Den DIGA-Recorder bedienen Die Anzeige des DIGA-Recorders erscheint. Sie können die Funktionen des DIGA-Recorders mit dieser Fernbedienung steuern, wie es in der Anleitung beschrieben ist. Beispiel: Sie müssen den Fernseher beim DIGA-Recorder registrieren, bevor Sie ihn All bedienen können. Details finden Sie in der Anleitung des DIGA-Recorders. Bibel TV Bibel TV das Gespräch DIRECT NAVIGATOR (Grouped Titles) Not Viewed

Optionsmenü für die einzelnen Inhalte Nehmen Sie die Einstellungen für Foto-, Video- und Musik-Dateien vor.

2 Wählen Sie [Diashow-Einstellungen],

Optionsmenü auf OPTION

[Video-Setup] oder [Musik-Setup]

3 Wählen Sie den gewünschten Eintrag aus und nehmen Sie die Einstellung vor

Diashow-Einstellungen

Diashow-Einstellungen Video-Setup Musik-Setup

Übergangseffekt Intervall Wiederholen Hintergrundmusik

Ein-Ausblenden 5 Sekunden Ein

Auswahl Video-Setup-Menü Videovorschau Wiederholen

Musik-Setup-Menü Wiederholen

Auswahl zugreifen / speichern

Diashow-Einstellungen Video-Setup Musik-Setup

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

Einstellungen / Konfiguration (Optionen)

Wählt den Übergangseffekt für die Fotos während der Diashow [Aus] / [Ein-Ausblenden] / [Gleiten] / [Überblenden] / [Bewegung] / [Zufall] [Ein-Ausblenden] : Das nächste Foto wird allmählich eingeblendet. [Gleiten] : Das nächste Foto gleitet von links auf den Bildschirm. [Überblenden] : Das vorherige Foto löst sich auf, wenn zum nächsten Foto gewechselt wird. [Bewegung] : Die einzelnen Fotos werden mit einem Vergrößerungs-, Verkleinerungs, Aufwärts- oder Abwärtsbewegungseffekt angezeigt. [Zufall] : Die einzelnen Übergangseffekte werden zufällig gewählt.

Wählt das Intervall für die Diashow [5]/ [10] / [15] / [30] / [60] / [90] / [120] (Sekunden) Diese Funktion ist nicht verfügbar, wenn [Übergangseffekt] auf [Bewegung] gestellt ist.

Diashow wiederholen [Aus] / [Ein]

Dient zur Wahl der Hintergrundmusik im Foto-Modus [Aus] / [Typ1] / [Typ2] / [Typ3]

Dient zur Einstellung, dass die Vorschau des Titels oder der Szene in der Miniaturbildanzeige gestartet wird [Aus] / [Ein] Das Bild wird möglicherweise in der Miniaturbildanzeige nicht sofort angezeigt. Setzen Sie die Vorschau auf [Aus], um das Problem zu beheben.

Wiedergabewiederholung in der ausgewählten Datei [Aus] / [Ein]

Wiedergabewiederholung [Aus] / [Ordner] / [Eins] [Ordner] : Wiedergabewiederholung im ausgewählten Ordner [Eins] : Wiedergabewiederholung der ausgewählten Einzeldatei

Audioausgangs-Einstellungen (für Videoinhalte) Nach Anschluss eines Verstärkers an die DIGITAL AUDIO OUT- oder HDMI2- (ARC-Funktion) Buchse können Programme mit mehrkanaligem Ton wiedergegeben werden. Prüfen oder Ändern des aktuellen Tonsignalstatus „Aktuellen Status prüfen oder ändern“ (S. 70)

1 Rufen Sie die Menüanzeige auf.

3 Wählen Sie [SPDIF Auswahl] und nehmen Sie die Einstellung vor

SPDIF Auswahl Grundeinstellungen

zugreifen / speichern Timer Setup

Einstellungen / Konfiguration (Optionen) SPDIF: Ein Standardformat für die Übertragung von Audiodateien Dient zur Wahl der Grundeinstellung für das von den Buchsen DIGITAL AUDIO OUT und HDMI2 (ARC-Funktion) [Auto] / [PCM] ausgegebene digitale Audiosignal [Auto] : Signale der Formate Dolby Digital Plus, Dolby Digital und HE-AAC (48 kHz) Mehrkanal werden als Dolby Digital-Bitstream ausgegeben. Signale des Formats MPEG werden als PCM-Ton ausgegeben. [PCM] : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

• • • • Setup-Menü (Elemente unter [Setup] unterliegen unangekündigten Änderungen.) Home-Bildsch. Anpassen

Ändert die Positionen der einzelnen Dienste auf dem VIERA Connect-Startbildschirm

Bestätigt oder entfernt Kontoangaben des Fernsehers, die Sie auf VIERA Connect eingegeben haben

Legt einen eingeschränkten Zugriff auf einige Dienste fest

Schaltet den Piepton bei der Bedienung von VIERA Connect ein oder aus

Ruft die Informationen von VIERA Connect auf

Sie darauf, die Software zu aktualisieren, wenn auf dem Fernsehbildschirm eine Aktualisierungsmeldung erscheint. • Achten Wenn die Software nicht aktualisiert wird, können Sie VIERA Connect nicht mehr benutzen. Sie können die Software später manuell aktualisieren

[Software-Update] unter [Netzwerk-Setup] (S. 81)

VIERA Connect-Startbildschirm kann jederzeit ohne Vorankündigung geändert werden. • Der Dienste über VIERA Connect werden von bestimmten Dienstanbietern betrieben und der Dienst kann entweder vorübergehend • Die oder dauerhaft ohne Vorankündigung eingestellt werden. Der jeweilige Dienst kann entweder vorübergehend oder dauerhaft ohne Vorankündigung nicht mehr verfügbar sein. Panasonic gibt deshalb keine Garantie für den Inhalt oder die Verfügbarkeit der Dienste ab.

Inhalte sind möglicherweise für bestimmte Benutzer ungeeignet. • Manche Inhalte sind möglicherweise nur in bestimmten Ländern oder Sprachen verfügbar. • Manche von der Verbindungsumgebung ist die Internetverbindung möglicherweise langsam oder kann nicht hergestellt werden. • Abhängig des Betriebs wird das Tonsignal über die Buchsen AV1, AUDIO OUT, DIGITAL AUDIO OUT und HDMI2 (ARC-Funktion) • Während ausgegeben. Es werden jedoch keine Videosignale ausgegeben. Über AV1 können Audiosignale ausgeben, wenn [AV1 Ausgang]

im Setup-Menü auf [Monitor] gesetzt wurde (S. 35). Schließen Sie einen Verstärker mit ARC-Funktion an (S. 87) und nehmen Sie die Einstellung so vor, das die Heimkinolautsprecher (S. 93) verwendet werden, um HDMI2 mit der ARC-Funktion zu verwenden. Sie können den Zugang zu VIERA Connect [Kindersicherung] beschränken (S. 51) Schalten Sie den Fernseher aus und wieder ein, wenn Sie den Netzwerkanschluss geändert oder wieder hergestellt haben.

Verwenden von Netzwerkdiensten (DLNA / VIERA Connect)

Sie können auf VIERA Connect zugreifen und diverse Netzwerkinhalte nutzen. VIERA Connect erfordert eine Breitband-Internetverbindung. DFÜ-Internetverbindungen können nicht verwendet werden. Vergewissern Sie sich, dass die Netzwerkverbindungen hergestellt und die Netzwerkeinstellungen vorgenommen wurden. „Netzwerkanschlüsse“ (S. 76), [Netzwerk-Setup] (S. 77 - 81) Zu Einzelheiten zur Bedienung von VIERA Connect „Verwendung von „VIERA Connect““ (S. 17)

Link-Funktionen (Q-Link / VIERA Link) Q-Link verknüpft den Fernseher mit einem DVD-Recorder / Videorecorder, und ermöglicht eine bequeme Aufnahme, Wiedergabe usw. (S. 88) VIERA Link (HDAVI Control™) verknüpft den Fernseher mit einem angeschlossenen Gerät, das mit der VIERA Link-Funktion ausgestattet ist, und ermöglicht eine einfache Steuerung, eine bequeme Aufnahme, Wiedergabe, Energieeinsparung, Erstellung einer Heimkinoanlage usw., ohne dass komplizierte Einstellungen erforderlich sind. (S. 89 - 93) Die Funktionen Q- Link und VIERA Link können gleichzeitig verwendet werden. Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“. Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln. VIERA Link-Funktionen stehen möglicherweise sogar bei Anschluss von Geräten anderer Fabrikate, die mit der Norm HDMI CEC kompatibel sind, zur Verfügung.

Übersicht über die Q-Link- und VIERA Link-Funktionen Q-Link (SCART-Verbindung) Angeschlossenes Gerät

Funktionen Voreinstellungen herunterladen Automatischer Wiedergabestart Einschaltverknüpfung Ausschaltverknüpfung Direkte TV-Aufzeichnung

DVD-Recorder / Videorecorder mit Q-Link Funktion

DVD-Recorder / Videorecorder mit Q-Link-Funktion

Sie ein vollständig verdrahtetes SCART-Kabel. • Verwenden Sie einen mit Q-Link-Funktion ausgestatteten DVD• Schließen Recorder / Videorecorder mit einem SCART-Kabel an die Buchse AV1 des Fernsehers an.

VIERA Link (HDMI-Anschluss) Angeschlossenes Gerät

Link-Funktionen (Q-Link / VIERA Link)

Funktionen Voreinstellungen herunterladen Automatischer Wiedergabestart Einschaltverknüpfung Ausschaltverknüpfung Reduzieren der Leistungsaufnahme im Bereitschaftsmodus Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus Pause Live TV Programme Direkte TV-Aufzeichnung Menüsteuerung eines angeschlossenen Gerätes über die VIERA-Fernbedienung Lautsprechersteuerung

DIGA-Recorder mit VIERA Link-Funktion ∗2 ∗5

DVD-Player / Blu-ray Disc-Player mit VIERA Link-Funktion –

HD-Videokamera / LUMIX Kamera mit VIERA Link-Funktion –

DIGA-Recorder / DVD-Player / Blu-ray Disc-Player / HD-Videokamera / LUMIX-Kamera mit VIERA LinkFunktion

Sie ein vollständig verdrahtetes HDMI-Kabel. • Verwenden Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2, HDMI3 oder HDMI4 • Schließen des Fernsehers an. über das HDMI-Kabel, das zum Anschließen einer HD-Videokamera oder LUMIX-Kamera von Panasonic • Informationen erforderlich ist, finden Sie in der Bedienungsanleitung des betreffenden Gerätes.

VIERA Link (HDMI- und Audio-Ausgangsanschlüsse) Angeschlossenes Gerät Funktionen Voreinstellungen herunterladen Automatischer Wiedergabestart Einschaltverknüpfung Ausschaltverknüpfung Reduzieren der Leistungsaufnahme im Bereitschaftsmodus Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus Pause Live TV Programme Direkte TV-Aufzeichnung Menüsteuerung eines angeschlossenen Gerätes über die VIERA-Fernbedienung Lautsprechersteuerung

Player-Kino mit VIERA Link-Funktion – ∗6

Blu-ray Disc-Kinoanlage mit VIERA Link-Funktion – ∗6

Verstärker mit VIERA Link-Funktion – – –

• Einsatz einer Player-Kinoanlage / Blu-ray Disc-Kinoanlage :

Lautsprecheranlage HDMI-Kabel

Optisches DigitalaudioKabel oder HDMIKabel

Cinchkabel oder SCART-Kabel

Player-Kinoanlage / Blu-ray Disc-Kinoanlage mit VIERA LinkFunktion

• Einsatz eines Verstärkers : Verstärker mit VIERA LinkFunktion

DIGA Recorder mit VIERA Link-Funktion

HD-Videokamera / LUMIX Kamera mit VIERA Link-Funktion

∗1 : Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 2“ oder einer neueren Version ausgestattet sind. ∗2 : Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 3“ oder einer neueren Version ausgestattet sind. ∗3 : Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 4“ oder einer neueren Version ausgestattet sind. ∗4 : Verfügbar bei einem DIGA-Recorder mit Festplatte. ∗5 : Diese Funktion steht unabhängig von der Version von „HDAVI Control“ zur Verfügung, wenn der Recorder Q-Link unterstützt und über ein SCART-Kabel angeschlossen ist.

∗6 : Bei Wiedergabe einer Disc ∗7 : Außer beim Abspielen einer Disc ∗8 : Wenn das angeschlossene Gerät über die Funktion „HDAVI Control 5“ verfügt, müssen Sie dieses Audiokabel (optisches Digitalaudiokabel, RCA-Kabel oder SCART-Kabel) nicht verwenden. Schließen Sie das Gerät in diesem Fall über ein HDMI-Kabel an den HDMI2-Anschluss des Fernsehers an.

VIERA Link Einstellungen kompatibler Geräte ([VIERA Link Einstellungen]

Link-Funktionen (Q-Link / VIERA Link)

Sie ein vollständig verdrahtetes HDMI-Kabel. • Verwenden Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI2, HDMI3 oder HDMI4 des Fernsehers an. • Schließen Sie ein vollständig verdrahtetes SCART-Kabel. • Verwenden Sie für die Audioausgabe ein SCART-Kabel benutzen, schließen Sie das Gerät, das VIERA Link unterstützt, an den AV1• Wenn Anschluss des Fernsehers an und stellen Sie [AV1 Ausgang] auf [Monitor] (im Setup-Menü) (S. 35). • Verwenden Sie das optische Digitalaudio-Kabel, RCA-Kabel oder das SCART-Kabel für die Tonausgabe am Fernseher.

Tabelle unten zeigt die maximale Anzahl kompatibler Geräte an, die mittels VIERA Link Einstellungen gesteuert werden können. • Die Diese umfasst auch bereits an den Fernseher angeschlossene Geräte. Beispiel: DIGA-Recorder, der an einen Verstärker angeschlossen ist, der wiederum über ein HDMI-Kabel an den Fernseher angeschlossen ist. Gerätetyp

Recorder (DIGA-Recorder usw.)

Player (DVD-Player, Blu-ray Disc-Player, HD-Videokamera, LUMIX-Kamera, Digitalkamera, Player-Kinoanlage, Blu-ray Disc-Kinoanlage usw.)

Audiosystem (Player-Kinoanlage, Blu-ray Disc-Kinoanlage, Verstärker usw.)

Q-Link Vorbereitungen

Sie einen DVD-Recorder / Videorecorder an, der mit einem der folgenden Logos gekennzeichnet ist: • Schließen „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC (Warenzeichen der Metz Corporation)“, „Easy Link (Warenzeichen der Philips Corporation)“, „Megalogic (Warenzeichen der Grundig Corporation)“, „SMARTLINK (Warenzeichen der Sony Corporation)“

(S. 86) • Q-Link-Anschluss Sie ein vollständig verdrahtetes SCART-Kabel. • Verwenden Sie den DVD-Recorder / Videorecorder ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach. • Richten des Q-Link-Anschlusses im Setupmenü [AV1 Ausgang] (S. 35) • Einrichtung • Laden Sie die Voreinstellungen von Sendern, Sprache und Land herunter „Voreinstellungen herunterladen“ (siehe unten)

Verfügbare Funktionen Voreinstellungen herunterladen Die Einstellungen von Sendern, Sprache und Land können auf den Recorder heruntergeladen werden. Die DVB-S- und DVB-C-Sendereinstellungen können nicht heruntergeladen werden. Herunterladen von Einstellungen [Daten herunterladen] (S. 35) oder [Auto Setup] (S. 42) oder „Automatische Einrichtung“ - bei der ersten Verwendung des Fernsehers (S. 13, 14)

Direkte TV-Aufzeichnung - Aufzeichnung des laufenden Fernsehprogramms Diese Funktion ermöglicht eine unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen DVD-Recorder / Videorecorder. Vorhandene Bedingungen:

TV Monitorausgang des Fernsehers

IDE GU AV Tuner des Recorders

DVB TV Monitorausgang des Fernsehers

AV (Betrachten des Bilds des Recorder-Tuners)

AV Externer Eingang des Recorders

AV (Betrachten des externen FernseherEingangssignals)

AV Monitorausgang des Fernsehers

Aktivieren der direkten TV-Aufzeichnungsfunktion wird der Recorder automatisch • Beim eingeschaltet, wenn er sich momentan im Bereitschaftsmodus befindet. die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, • Während können Sie das Programm umschalten oder den Fernseher ausschalten. die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das • Während Programm nicht umgeschaltet werden.

■ Beenden der Aufzeichnung Tuner freigeben

IDE GU Link-Funktionen (Q-Link / VIERA Link)

AV AV (Betrachten des externen RecorderEingangssignals)

Tuner gesperrt Drücken Sie auf EXIT, um die Sperre aufzuheben und die Aufzeichnung zu stoppen

EXIT Einschaltverknüpfung und automatischer Wiedergabestart Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag Standby-Energiesparmodus des Menüs Setup auf [Ein] [Auto Ein] (S. 35) Wenn die Wiedergabe am DVD-Recorder / Videorecorder startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag Standby-Energiesparmodus des Menüs Setup auf [Ein] [Auto Aus] (S. 35) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird der Recorder automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. Disc momentan gestoppt ist.) Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

• Bestimmte Recorder können nicht verwendet werden. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.

∗Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind. Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“. Der Anschluss an Geräte (DIGA-Recorder, HD-Videokamera, Player-Kino, Verstärker usw.) mit HDMI- und SCART-Kabeln ermöglicht Ihnen einen automatischen Zugriff auf diese Geräte (S. 86, 87). Diese Funktionen sind auf Modelle beschränkt, die mit den beiden Funktionen „HDAVI Control“ und „VIERA Link“ ausgestattet sind. Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln. Bei VIERA Link „HDAVI Control“ handelt es sich um eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als „HDMI CEC“ (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes eines anderen Fabrikats mit VIERA Link-Funktion nach. Informationen über geeignete Panasonic-Geräte erhalten Sie von Ihrem Panasonic-Fachhändler.

Sie das Gerät mit VIERA Link-Funktion an diesen Fernseher an. • Schließen Link-Verbinndung (S. 86, 87) • VIERA Sie ein vollständig verdrahtetes HDMI-Kabel. Es können nur HDMI-kompatible Kabel verwendet werden. • Verwenden Teilenummer des empfohlenen Panasonic-HDMI-Kabels : • RP-CDHS15 (1,5 m)

Verfügbare Funktionen Voreinstellungen herunterladen Die Einstellungen von Sendern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden. Die DVB-S- und DVB-C-Sendereinstellungen können nicht heruntergeladen werden. Herunterladen von Einstellungen [Daten herunterladen] (S. 35) oder [Auto Setup] (S. 42) oder „Automatische Einrichtung“ - bei der ersten Verwendung des Fernsehers (S. 13, 14)

Automatischer Wiedergabestart Automatische Eingangsumschaltung – Wenn das angeschlossene Gerät bedient wird, erfolgt eine automatische Umschaltung auf den entsprechenden Eingangsmodus. Nach Stoppen des Betriebs schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Link-Funktionen (Q-Link / VIERA Link)

Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Richten Sie das angeschlossene Gerät ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach. Für eine optimale Aufzeichnung kann eine Änderung der Einstellungen am Recorder erforderlich sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders. Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter „Voreinstellungen herunterladen“ (siehe unten) Stellen Sie [VIERA Link] [Ein] im Setupmenü ein [VIERA Link] (S. 35) Stellen Sie den Fernseher ein. Schalten Sie nach Herstellen des Anschlusses zunächst das Zusatzgerät und dann den Fernseher ein. Wählen Sie den Eingangsmodus HDMI1, HDMI2, HDMI3 oder HDMI4 (S. 27) und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird. Diese Einstellung ist jeweils in den folgenden Situationen vorzunehmen: • Beim erstmaligen Anschließen • Beim Hinzufügen oder erneuten Anschließen von Geräten • Nach einer Änderung der Einrichtung

Einschaltverknüpfung Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag Standby-Energiesparmodus des Menüs Setup auf [Ein] [Auto Ein] (S. 35) Wenn die Wiedergabe am angeschlossenen Gerät startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag Standby-Energiesparmodus des Menüs Setup auf [Ein] [Auto Aus] (S. 35) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Reduzieren der Leistungsaufnahme im Bereitschaftsmodus [Standby-Energiesparmodus] Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag Standby-Energiesparmodus des Menüs Setup auf [Ein] [Standby-Energiesparmodus] (S. 35) Die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird entsprechend dem Einschalt-/ Ausschaltzustand des Fernsehers erhöht oder verringert, um Energie einzusparen. Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch in den Bereitschaftsmodus umgeschaltet, und die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird automatisch auf ein Mindestmaß reduziert. Beim Einschalten des Fernsehers verbleibt das angeschlossene Gerät im Bereitschaftsmodus, doch wird seine Leistungsaufnahme erhöht, um ein sofortiges Einschalten zu ermöglichen. Diese Funktion ist nur dann wirksam, wenn das angeschlossene Gerät auf eine Verringerung und Erhöhung seiner Leistungsaufnahme im Bereitschaftsmodus ausgelegt ist. Diese Funktion steht nur dann zur Verfügung, wenn [Auto Aus] auf [Ein] eingestellt ist.

Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus [Intelligent Auto Standby] Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag Standby-Energiesparmodus des Menüs Setup auf [Ein (mit Erinnerung)] oder [Ein (ohne Erinnerung)] [Intelligent Auto Standby] (S. 35) Wenn der Fernseher eingeschaltet ist, wird ein nicht in Betrieb befindliches Gerät automatisch in den Bereitschaftsmodus umgeschaltet, um Energie einzusparen. Dies erfolgt beispielsweise, wenn von „HDMI” auf einen anderen Eingangsmodus umgeschaltet oder die Einstellung von „Lautsprecher Auswahl” auf [TV] geändert wird (außer bei Wiedergabe einer Disc). Bei Wahl von [Ein (mit Erinnerung)] wird zur Erinnerung eine diesbezügliche Meldung in den Bildschirm eingeblendet, bevor diese Funktion aktiviert wird. Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet. Falls erforderlich, wählen Sie die Einstellung [Aus].

Direkte TV-Aufzeichnung –Aufzeichnung des laufenden Fernsehprogramms [Direct TV Rec] Sofortige Aufzeichnung des laufenden Programms mit DIGA-Recorder Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGARecorder an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder an die Buchse HDMI1 an. Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 86, 87), „Vorbereitungen“ (S. 89) Wenn Sie ein Programm aufzeichnen möchten, das nicht vom DIGA-Recorder unterstützt wird, benötigen Sie einen SCARTAnschluss. Das Programm wird dann über die Funktion Q-Link aufgezeichnet (S. 88). Je nach Programm ist möglicherweise ein SCART-Anschluss für die Aufzeichnung erforderlich. Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten. Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

Link-Funktionen (Q-Link / VIERA Link)

Zeigen Sie [VIERA Link-Menü] an

Wählen Sie [Direct TV Rec] und starten Sie die Aufzeichnung Auswahl

VIERA Link-Menü Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Start Start Recorder Heimkino

■ Beenden der Aufzeichnung Wählen Sie [Stopp] in [Direct TV Rec] Auswahl

VIERA Link-Menü Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Start Stopp Recorder Heimkino

• Die Aufzeichnung kann auch direkt gestoppt werden. Tuner freigeben

Tuner gesperrt Drücken Sie auf EXIT, um die Sperre aufzuheben und die Aufzeichnung zu stoppen

EXIT Zugriff / Start

Die Aufzeichnung kann auch direkt gestartet werden.

DIRECT TV REC Pause Live TV Programme [Pause Live TV] Sie können das laufende Fernsehprogramm unterbrechen und später weiter verfolgen. Das laufende Fernsehprogramm wird auf die Festplatte des angeschlossenen DIGA-Recorders aufgenommen. Diese Funktion steht nur bei Anschluss eines DIGA-Recorders mit Festplatte zur Verfügung. Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder mit Festplatte an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGARecorder mit Festplatte an die Buchse HDMI1 an. Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 86, 87), „Vorbereitungen“ (S. 89)

Zeigen Sie [VIERA Link-Menü] an

Wählen Sie [Pause Live TV] und pausieren Sie Das Fernsehbild wird „pausiert“. Auswahl

VIERA Link-Menü Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Start Start Recorder Heimkino

Aufnahme des laufenden Fernsehprogramms auf die Festplatte wird auch nach • Die Pausieren des Fernsehbilds auf dem Bildschirm fortgesetzt. • Wenn das pausierte Fernsehbild nach einigen Minuten vom Bildschirm verschwindet. OPTION

(Das pausierte Bild wird wiederhergestellt) von der Pause Live TV-Funktion Gebrauch zu machen, gehen Sie wie im • Um Gerätebedienungsassistenten gezeigt vor.

■ Bedienung der Pause Live TV-Funktion Rückwärts suchen

vom Recorder können andere Operationen erforderlich • Abhängig sein. In einem solchen Fall gehen Sie wie im Anleitungsfeld gezeigt vor, oder schlagen Sie in der Bedienungsanleitung des Recorders nach.

Vorwärts suchen Wiedergabe Stopp Wenn Sie die Wiedergabe stoppen, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

■ Rückkehr zum Live TV-Modus (Stoppen der Pause Live TV-Wiedergabe / Aufheben der Pause) Wählen Sie [Ja]

Pause Live TV TV Auswahl Stopp

Stopp Pause Live TV? Ja

Link-Funktionen (Q-Link / VIERA Link)

Sie die Wiedergabe stoppen oder die Pause aufheben, wird das aufgenommene Fernsehprogramm von der • Wenn Festplatte gelöscht.

Menüsteuerung eines angeschlossenen Gerätes über die VIERA-Fernbedienung [VIERA Link Einstellungen] Sie können einige Funktionen des angeschlossenen Gerätes über die Fernbedienung dieses Fernsehers steuern (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers). Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 86, 87), „Vorbereitungen“ (S. 89) Einzelheiten zur Bedienung des angeschlossenen Gerätes finden Sie in dessen Bedienungsanleitung.

Zeigen Sie [VIERA Link-Menü] an

Wählen Sie [VIERA Link Einstellungen] Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Wählen Sie das Gerät, auf das zugegriffen werden soll. Der Typ des angeschlossenen Gerätes wird angezeigt. Wählen Sie den Gerätetyp, und greifen Sie darauf zu. Auswahl

VIERA Link-Menü Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Start Start Recorder Heimkino

[Recorder] / [Player] / [Heimkino] / [Videokamera] / [LUMIX] / [Digitalkamera] / [Andere] können auch direkt über VIERA TOOLS zugreifen. • Sie„Gebrauch von VIERA TOOLS“ (S. 29) Anzeige hängt vom angeschlossenen Gerät ab. • Die bezieht sich auf eine Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage • [Heimkino] oder Recorder-Heimkinoanlage. • [Andere] bezieht sich auf eine Settopbox. Menü des gewählten Gerätes (Der Eingangsmodus wird automatisch umgeschaltet.)

TV Link-Funktionen (Q-Link / VIERA Link)

Bedienen Sie das Menü des Zusatzgerätes. Verfügbare Tasten an der VIERA-Fernbedienung: (abhängig vom angeschlossenen Gerät)

1 Setzen Sie die Position auf „TV“

2 Gehen Sie wie im Gerätebedienungsassistenten gezeigt vor

• Anzeigen / Ausblenden des Anleitungsfeldes

OPTION Wenn ein Zugriff auf das Gerät eines anderen Fabrikats ausgeführt wird, erscheint möglicherweise das Setup / InhaltWahlmenü.

• Bei Anzeige der Tastenbezeichnungen im Farbbalken (Rot) (Gelb)

nach dem angeschlossenen Gerät stehen bestimmte • JeBetriebsvorgänge möglicherweise nicht zur Verfügung. In einem solchen Fall bedienen Sie das betreffende Gerät über seine eigene Fernbedienung.

■ Bei Anschluss mehrerer Recorder oder Player VIERA Link-Menü

Die Nummerierung beginnt mit der niedrigsten Nummer der HDMI-Buchsen des Fernsehers, an die mindestens zwei Geräte des gleichen Typs angeschlossen sind. Wenn beispielsweise zwei Recorder an die Buchsen HDMI2 und HDMI3 angeschlossen sind, wird der an die Buchse HDMI2 angeschlossene Recorder als [Recorder1] angezeigt, und der an die Buchse HDMI3 angeschlossene Recorder wird [Recorder1-3 / Player1-3] als [Recorder2] angezeigt.

Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Start Start Recorder2 Heimkino

■ Bei Zugriff auf ein nicht mit VIERA Link kompatibles Gerät Der Typ des angeschlossenen Gerätes wird angezeigt. Sie können auf das Menü des angeschlossenen Gerätes zugreifen. Eine Bedienung ist jedoch nicht möglich. Verwenden Sie die Fernbedienung des angeschlossenen Gerätes zur Bedienung.

VIERA Link-Menü Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Start Start Recorder Heimkino

Lautsprechersteuerung [Lautsprecher Auswahl] Die Lautsprecher einer Heimkinoanlage können über die Fernbedienung dieses Fernsehers eingestellt werden (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers). Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 86, 87), „Vorbereitungen“ (S. 89)

Zeigen Sie [VIERA Link-Menü] an

Wählen Sie [Lautsprecher Auswahl] Pause Live TV Direct TV Rec VIERA Link Einstellungen Lautsprecher Auswahl

Stellen Sie [Heimkino] oder [TV] ein Auswahl

Ton der Lautsprecher des Fernsehers wird stummgeschaltet. • Der Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv. •[TV] : Lautsprecher des Fernsehers sind aktiv.

Multikanal-Ton Für Wiedergabe von mehrkanaligem Ton (z. B. im 5.1-kanaligen Dolby Digital-Format) über einen Verstärker, stellen Sie Anschlüsse sowohl über ein HDMI-Kabel als auch über ein optisches Digitalaudiokabel her (S. 87) und wählen Sie dann die Einstellung [Heimkino]. Wenn Ihr Verstärker über die Funktion „HDAVI Control 5“ verfügt, können Sie ihn nur über ein HDMIKabel anschließen. Schließen Sie den Verstärker in diesem Fall an den HDMI2-Anschluss des Fernsehers an. Für mehrkanalige Wiedergabe von einem DIGA-Recorder verbinden Sie den DIGA-Recorder über ein HDMI-Kabel mit dem Verstärker (S. 87).

Link-Funktionen (Q-Link / VIERA Link)

Speichern [Heimkino] : Player-Kinoanlage, Blu-ray Disc-Kinoanlage oder Verstärker werden automatisch eingeschaltet, sofern sich das betreffende Gerät im Bereitschaftsmodus befindet, und die Heimkinolautsprecher an die Anlage angeschlossen sind. Lautstärke aufwärts / abwärts Stummschaltung

vom angeschlossenen Gerät kann es vorkommen, dass diese Funktionen nicht einwandfrei arbeiten. • Abhängig Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. • Nach einfache Wiedergabe ist u. U. über die Fernbedienung der Player-Heimkinoanlage, der Blu-ray Disc-Heimkinoanlage • Eine oder des Verstärkers möglich. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach. „HDAVI Control 5“ handelt es sich um die neueste Norm (Stand: Dezember 2010) für Geräte, die die HDAVI Control• Bei Funktion unterstützen. Diese Norm ist mit bisherigen HDAVI-Geräten kompatibel. • Überprüfen der HDAVI Control-Version dieses Fernsehers [Systeminformationen] (S. 38)

Zusatzgeräte Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über weitere Anschlüsse finden Sie in der Bedienungsanleitung des jeweils anzuschließenden Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 106, 107).

Betrachten von Sendungen über Satellit Satellitenschüssel

Aufzeichnung / Wiedergabe Terrestrische Antenne

SCART-Kabel (vollständig verdrahtet)

DVD-Recorder / Videorecorder

Betrachten von Kabelsendungen Zusatzgeräte

Rückseite des Fernsehers

HDMI-Kabel (vollständig verdrahtet)

SCART-Kabel (vollständig verdrahtet)

Wiedergabe von DVDs (Tonwiedergabe) DVD-Player (Bildwiedergabe)

HDMI-Gerät Recorder / Player HDMI-Kabel (vollständig verdrahtet)

Netzwerk (verkabelt) Weniger als 10 cm

LAN-Kabel Modem Hub oder Router Ferritkern (mitgeliefert)

Installieren des Ferritkerns

Ziehen Sie die Laschen (an zwei Positionen) zurück

Wickeln Sie das Kabel zweimal um den Ferritkern

Kabel durchstecken und schließen

Wireless-LAN-Adapter Seitenwand des Fernsehers Rückseite des Fernsehers

Camcorder / Videospielkonsole

(Bildwiedergabe) Camcorder

Wiedergabe über separate Lautsprecher

Optisches DigitalaudioKabel

oder Verstärker mit Lautsprecheranlage

Cinchkabel Für Wiedergabe von mehrkanaligem Ton (z. B. im 5,1-kanaligen Dolby Digital-Format) schließen Sie das Zusatzgerät an den Verstärker an. Einzelheiten zu den Anschlüssen finden Sie in den Bedienungsanleitungen des Zusatzgerätes und des Verstärkers.

Rückseite des Fernsehers Seitenwand des Fernsehers

(M3-Stereo-Ministecker) der Lautstärke • Einstellen [Kopfhörerlautstärke] (S. 33)

Für den Anschluss an die verschiedenen Buchsen geeignete Zusatzgeräte Buchse USB 1 - 3

ETHERNET DIGITAL AUDIO OUT AUDIO OUT COMPONENT AV2

Aufzeichnung / Wiedergabe (Gerät)

Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVDRecorder) ∗1

Betrachten von Kabelsendungen (Settopbox)

Wiedergabe von DVDs (DVD-Player) Wiedergabe von Camcorder-Bildern (Videokamera) Videospiele (Videospielkonsole) Verwendung eines Verstärkers mit Lautsprecheranlage

Verwendung von Netzwerkdiensten ∗3

USB HDD-Aufzeichnung Q-Link VIERA Link

Direkte TV-Aufzeichnung : Empfohlener Anschluss ∗1 : Verwenden Sie HDMI1 für die automatische Eingangsumschaltung. ∗2 : Verwenden Sie HDMI2 für den Anschluss eines Verstärkers. Diese Verbindung bezieht sich auf die Verwendung eines Verstärkers mit ARC (Audio Return Channel)-Funktion. ∗3 : Schließen Sie eine USB-Festplatte an den Anschluss USB 3 an.

Technische Informationen Auto Das Bildformat und Bildseitenverhältnis kann automatisch gewählt werden, so dass ein optimales Wiedergabebild erhalten wird. (S. 21)

Bildseitenverhältnis-Steuersignal [Breitbild] wird links oben auf dem Bildschirm angezeigt, wenn dem Fernseher ein Breitbild-Steuersignal (WSS) oder ein Steuersignal über eine SCART- oder HDMI-Buchse zugeleitet wird. Das Bildseitenverhältnis wird automatisch auf das geeignete Breitbildformat, 16:9 oder 14:9, umgeschaltet. Diese Funktion steht bei allen Bildseitenverhältnissen zur Verfügung. Bildseitenverhältnis-Steuersignal Eingangsbuchse Satellit

HF AV1 / AV2 (Composite)

COMPONENT DVB-S DVB-C DVB-T PAL B, G, H, I PAL D, K SECAM B, G SECAM L, L’ SECAM D, K PAL 525/60 6,5 MHz PAL 525/60 6,0 MHz PAL 525/60 5,5 MHz M.NTSC 6,5 MHz M.NTSC 6,0 MHz M.NTSC 5,5 MHz PAL SECAM PAL 525/60 M.NTSC NTSC 525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p 1.125 (1.080) / 60i, 50i 525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p 1.125 (1.080) / 60i, 50i 1.125 (1.080) / 60p, 50p, 24p

Breitbild-Steuersignal (WSS)

Steuersignal über SCART-Buchse (Stift 8) / HDMI-Buchse

– – – – – – – – – – –

Auto-Modus Im Auto-Modus wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens (WSS, Steuersignal über eine SCART- / HDMI-Buchse, Erkennung des Letterbox-Formats oder bildschirmfüllende Anzeige), um das Seitenverhältnis zu bestimmen. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen. Letterbox-Erkennung: Wenn schwarze Balken am oberen und unteren Bildschirmrand erfasst werden, wählt der Auto-Modus das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt. Wenn keine Bildseitenverhältnis-Steuersignale erfasst werden, verbessert der Auto-Modus das Bild für optimalen Genuss beim Betrachten.

Technische Informationen

HDMI1 HDMI2 HDMI3 HDMI4

Eingangssignalformat

Bildseitenverhältnis variiert je nach Programmmaterial usw. Wenn das Bildseitenverhältnis größer als das Standard• Das Breitformat 16:9 ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand. bei Wiedergabe einer Breitbild-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, • Falls justieren Sie die Spurlage am Videorecorder. Bitte schlagen Sie in der Bedienungsanleitung des Videorecorders nach.

Unterstützte Dateiformate im Media Player und Media Servern

JPEG Dateierweiterung .jpg

Bildauflösung (Pixel) 8×8 bis 30.719 × 17.279

Einzelheiten / Einschränkungen DCF∗1 und EXIF∗2 Standards Sub-sampling : 4:4:4, 4:2:2, 4:2:0 Progressive JPEG wird nicht unterstützt.

∗1 : Design rule for Camera File system - Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitlichte Norm. ∗2 : Exchangeable Image File - Dateiformat digitaler Kameras

Einzelheiten / Einschränkungen SD-Video Standard Ver. 1.3 (Entertainment Video Profile) Die Daten können möglicherweise nicht gelesen werden, wenn die Ordnerstruktur auf dem Gerät geändert wird.

Daten können möglicherweise nicht • Die gelesen werden, wenn die Ordnerstruktur

auf dem Gerät geändert wird.

Technische Informationen

um eine DivX Plus HD• Zertifiziert, Videodatei im Media Player abzuspielen Für Einzelheiten über DivX (S. 99)

Kopiergeschützte Dateien können nicht • wiedergegeben werden. Pro und WMA Lossless werden • WMA nicht unterstützt. Fernseher unterstützt diesen von • Dieser Panasonic-Produkten Datenträger. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Produkts. Fernseher unterstützt Motion • Dieser JPEG, aufgezeichnet mit Panasonic LUMIX-Kamera∗3.

Fernseher steht nicht zum • Dieser Abspielen von Motion JPEG mit dem Media Server zur Verfügung.

AAC MP3 Dolby Digital Dolby Digital Plus

HE-AAC Container kann nur mit dem • Dieser Media Server abgespielt werden.

∗3 : Einige Produkte aus der Zeit vor 2004 sind möglicherweise nicht verfügbar. Die Kompatibilität mit zukünftigen Produkten kann nicht garantiert werden.

• Kopiergeschützte Dateien können nicht wiedergegeben werden. Dateien können nicht wiedergegeben werden. • Kopiergeschützte • WMA Pro und WMA Lossless werden nicht unterstützt.

Dateien werden u. U. auch dann nicht wiedergegeben, wenn sie diese Bedingungen erfüllen. • Einige Verwendung von Zweibyte-Zeichen und sonstigen Spezialcodes als Daten ist nicht zulässig. • Die • Der Datenträger kann möglicherweise nicht mehr mit dem Fernseher verwendet werden, wenn die Datei- oder Ordnernamen geändert werden.

DivX DivX Certified® zur Wiedergabe von DivX® und DivX Plus™ HD (H.264/MKV)-Video bis zu HD 1080p, einschließlich Premium-Inhalten. INFORMATIONEN ÜBER DIVX VIDEO : DivX® ist ein digitales Videoformat erstellt von DivX, Inc. Dies ist ein offizielles DivX Certified® Gerät für die Wiedergabe von DivX-Videos. Besuchen Sie divx.com, um mehr Informationen sowie Software-Tools zum Konvertieren Ihrer Dateien in DivX-Video zu erhalten.

Untertiteltextdatei von DivX Untertitelformat - MicroDVD, SubRip, TMPlayer Die DivX-Videodatei und die Untertitel-Textdatei befinden sich im gleichen Ordner, und die Dateinamen sind bis auf die Erweiterung die gleichen. Wenn sich mehrere Untertitel-Textdateien im gleichen Ordner befinden, werden sie in folgender Reihenfolge angezeigt: „.srt“, „.sub“, „.txt“. Zum Bestätigen oder Ändern des aktuellen Untertitelstatus während der Wiedergabe von DivX-Inhalt drücken Sie auf die Taste OPTION, um das Optionsmenü anzuzeigen. Abhängig von den zum Erstellen der Datei verwendeten Methoden oder vom Aufzeichnungsstatus werden möglicherweise nur Teile der Untertitel angezeigt, oder es werden überhaupt keine Untertitel angezeigt.

nach Art der Anfertigung der SD-Karte, des USB-Flash-Speichers oder des Media Servers werden Dateien und Ordner • Jemöglicherweise nicht in der von Ihnen festgelegten Reihenfolge angezeigt. nach Art der Erstellung der Dateien und je nach Ordnerstruktur werden die Dateien und Ordner möglicherweise nicht angezeigt. • JeWenn Dateien und/oder Ordner vorhanden sind, dauert der Vorgang möglicherweise eine Weile oder einige Dateien • werdenviele möglicherweise nicht angezeigt oder können nicht wiedergegeben werden. INFORMATIONEN ÜBER DIVX VIDEO-ON DEMAND : Das DivX Certified®-Gerät muss registriert werden, um erworbene DivX Video-on-Demand-(VOD)-Filme wiederzugeben. Um Ihren Registrierungscode zu erhalten, suchen Sie den Bereich DivX VOD im Setup-Menü. Gehen Sie zu vod.divx.com, um weitere Informationen zur Fertigstellung Ihrer Registrierung zu erhalten.

Zum Anzeigen des DivX VOD-Registrierungscodes [DivX® VOD] im Setup-Menu (S. 37)

Wenn Sie einen DivX VOD-Inhalt ein Mal wiedergegeben haben, erscheint im Setup-Menü unter [DivX® VOD] die Bestätigungsanzeige zum Aufheben der Registrierung. Wenn Sie auf der Bestätigungsanzeige OK auswählen, wird der Code zur Aufhebung der Registrierung generiert, so dass Sie die Inhalte, die Sie mit dem aktuellen Registrierungscode erworben haben, nicht mehr wiedergeben können. Sie erhalten einen neuen Registrierungscode, indem Sie auf der Anzeige zur Aufhebung der Registrierung OK auswählen. Wenn Sie DivX VOD-Inhalt mit einem anderen Registrierungscode als dem des Fernsehgerätes erwerben, können Sie diesen Inhalt nicht wiedergeben. ([Ihr Gerät ist nicht zur Wiedergabe von DivX-geschütztem Video berechtigt.] wird angezeigt.)

Hinweis zu DivX-Inhalt, der nur einige Male wiedergegeben werden kann Bestimmter DivX VOD-Inhalt kann nicht unbegrenzt wiedergegeben werden. Bei der Wiedergabe eines solchen Inhalts wird die verbleibende Anzahl an Wiederholungen angezeigt. Dieser Inhalt kann nicht mehr wiedergegeben werden, wenn die verbleibende Anzahl an Wiederholungen Null beträgt. ([Dieser DivX-Rental ist abgelaufen.] wird angezeigt.) Bei der Wiedergabe dieser Inhalte wird die Anzahl der verbleibenden Wiedergaben unter einer der folgenden Bedingung um Eins reduziert: • Wenn Sie die aktuelle Anwendung beenden. • Wenn Sie andere Inhalte wiedergeben. • Wenn Sie zum nächsten oder vorherigen Inhalt gehen.

Technische Informationen

Sie einen neuen Registrierungscode generieren möchten, müssen Sie die Registrierung des aktuellen • Wenn Registrierungscodes aufheben.

Geräte für Aufzeichnung und Wiedergabe

■ SD-Karte (zum Abspielen im Media Player) Kartenformat : SDXC-Speicherkarte - exFAT SDHC-Speicherkarte / SD-Speicherkarte - FAT16 oder FAT32 Kompatible Kartentypen (maximale Speicherkapazität): SDXC-Karte (64 GB), SDHC-Karte (32 GB), SD-Karte (2 GB), miniSD-Karte (2 GB) (mit miniSD-Adapter) Bei Verwendung einer miniSD-Karte muss diese grundsätzlich gemeinsam mit dem Adapter eingesetzt / entfernt werden. Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.jp/support/global/cs/tv/ Verwenden Sie eine SD-Karte, die den SD-Standards entspricht. Anderenfalls kann es zu einer Fehlfunktion des Fernsehers kommen.

■ USB-Flash-Speicher (zum Abspielen im Media Player)

USB-Flash-Speicher-Format : FAT16, FAT32 oder exFAT Eine mittels PC formatierte USB-Festplatte wird vom Media Player nicht unterstützt.

■ USB-Festplatte (für die Aufzeichnung von digitalen TV-Programmen mit diesem Fernsehgerät und zum Abspielen im Media Player)

Der Speicherplatz der USB-Festplatte, die für den Betrieb mit diesem Fernsehgerät getestet wurde : Von 160 GB zu 3 TB Schließen Sie die USB-Festplatte an die Buchse an, um eine einwandfreie Aufzeichnung und Wiedergabe mit diesem Fernseher zu gewährleisten. Formatieren Sie die USB-Festplatte mit diesem Fernsehgerät, um sie verwenden zu können. (S. 59) Der Betrieb mit allen USB-Festplatten kann nicht garantiert werden. Auf der folgenden Webseite finden Sie die USBFestplatten, die für den Betrieb mit diesem Fernsehgerät getestet wurden. (Nur auf Englisch) http://panasonic.jp/support/global/cs/tv/

die mit einem PC bearbeitet wurden, werden möglicherweise nicht angezeigt. • Daten, Sie den Datenträger auf keinen Fall vom Fernseher, während ein Zugriff auf die Daten stattfindet (anderenfalls • Entfernen können der Datenträger oder der Fernseher beschädigt werden). Sie nicht die Kontakte auf dem Datenträger. • Berühren Sie den Datenträger weder hohem Druck noch Stößen aus. • Setzen Sie den Datenträger mit der korrekten Ausrichtung ein (anderenfalls kann der Fernseher beschädigt werden). • Setzen Störung, statische Elektrizität oder Bedienungsfehler können die Daten oder den Datenträger beschädigen. • Elektromagnetische Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem • durch eine Funktionsstörung des Fernsehers verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

Informationen über die SCART- und HDMI-Buchsen AV1 SCART-Anschluss (RGB, VIDEO, Q-Link)

Technische Informationen

Masseanschluss FBAS-Ausgang (Video) FBAS -Masse Rot-Signal Eingang Rot-Signal Masse Grün-Signal Eingang Grün-Signal Masse Blau-Signal Eingang Blau-Signal Masse Audio Ausgang (L) Audio Ausgang (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

FBAS-Eingang (Video) RGB-Status Masse Status RGB Masse -Q-Link-Daten Status FBAS Audio Eingang (L) Audio Masse Audio Eingang (R)

18 16 14 12 10 8 6 4 2

+5 V Spannung SDA Dienstprogramm TMDS-Taktgeber− TMDS-Taktgeber+ Abschirmung TMDS-Daten0 TMDS-Daten1− TMDS-Daten1+ Abschirmung TMDS-Daten2

HDMI-Buchse Erkennung des spannungsführenden Stiftes DDC/CEC-Masse SCL CEC Abschirmung TMDS-Taktgeber TMDS-Daten0− TMDS-Daten0+ Abschirmung TMDS-Daten1 TMDS-Daten2− TMDS-Daten2+

19 17 15 13 11 9 7 5 3 1

HDMI-Anschluss Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt. Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird. HDMI-kompatible Geräte∗1 mit einem HDMI- oder DVI-Ausgang, z. B. ein DVD-Player, eine Settopbox oder eine Spielekonsole, können mit einem HDMI-konformen (vollverdrahtetem) Kabel an den HDMI-Ausgang angeschlossen werden. Verbindungen siehe „Zusatzgeräte“ (S. 94).

Zutreffende HDMI-Funktionen

: Link (HDAVI Control 5) • Audio-Eingangssignal • VIERA 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz) [VIERA Link] (S. 89) : Type • Video-Eingangssignal • Content 480i, 480p, 576i, 576p, 720p, 1080i und 1080p Deep Colour • „Eingangsignale, die angezeigt werden können“ (S. 101) • x.v.Colour™ ∗ Treffen Sie dieselbe Einstellung wie beim digitalen Zubehör. • Audio-Rückkanal : (nur HDMI2-Anschluss) • PC-Eingangssignal „Eingangsignale, die angezeigt werden können“ (S. 101) 2

Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.

DVI-Anschluss Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit einer der Buchsen HDMI des Fernsehers∗3. Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die AudioEingangsbuchsen dieses Gerätes an (HDMI1 / 2 / 3: AUDIO-IN-Buchsen verwenden / HDMI4: AV2-Audio-Buchsen verwenden).

können im Eintrag [HDMI1 / 2 / 3 / 4 Eingang] des Menüs „Toneinstellung” vorgenommen werden. (S. 34) • Audioeinstellungen das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“. • Wenn HDMI-Buchsen dieses Geräts entsprechen dem „Typ A“. • Die HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel. • Diese ohne digitalen Ausgangsanschluss können wahlweise an einem der Eingangsanschlüsse „COMPONENT“ oder • Zusatzgeräte „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können. • Dieser Fernseher verfügt über die integrierte HDMI™-Technologie. ∗1 : Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. ∗2 : ARC (Audio Return Channel) ist eine Funktion, mit der Sie digitale Tonsignale über ein HDMI-Kabel übertragen können. ∗3 : Im Fachhandel erhältlich.

Eingangsignale, die angezeigt werden können

COMPONENT (Y, PB, PR), HDMI COMPONENT HDMI Marke : Geeignetes Eingangssignal Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem VESA-Standardtakt kompatibel.

PC (von HDMI-Anschluss) Signalbezeichnung 640 × 480 bei 60 Hz 750 (720) / 60p 1.125 (1.080) / 60p

SignalbezeichnungHorizontale Frequenz (kHz) 31,47 45,00 67,50

Vertikale Frequenz (Hz) 60,00 60,00 60,00

Technische Informationen

Signalbezeichnung 525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p 1.125 (1.080) / 60i, 50i 1.125 (1.080) / 60p, 50p, 24p

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem HDMI-Standardtakt kompatibel.

nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt. • Oben oben aufgeführten Signale werden für optimale Wiedergabe auf dem Fernsehschirm umformatiert. • Die PC-Signale zur Anzeige vergrößert oder komprimiert werden, ist eine Anzeige von kleinen Details mit ausreichender • Da Klarheit u. U. nicht möglich.

Es wird empfohlen, die USB-Festplatte oder den USB-Flash-Speicher direkt mit den USB-Anschlüssen des Fernsehers zu verbinden. Einige USB-Datenträger oder USB-Hubs können mit diesem Fernseher möglicherweise nicht verwendet werden. Sie können keine Datenträger über das USB-Kartenlesegerät anschließen. Es können nicht zwei oder mehr USB-Geräte der gleichen Art zugleich genutzt werden, mit Ausnahme von USB-FlashSpeicher oder USB-Festplatte. Zusätzliche Informationen zu USB-Geräten finden Sie auf der folgenden Webseite. (Nur auf Englisch) http://panasonic.jp/support/global/cs/tv/

die einen Treiber benötigen, werden nicht unterstützt. • USB-Tastaturen, des Sprachtyps [Layout USB-Tastatur] (S. 38) • Ändern Art der angeschlossenen Tastatur oder dem Tastaturlayout werden die Textzeichen möglicherweise nicht richtig auf • JedemnachFernsehbildschirm angezeigt. • Einige Tasten der USB-Tastatur können mit Bedienelementen der Fernbedienung übereinstimmen. USB-Tastatur

Verringern/Erhöhen der Lautstärke

der folgenden Webseite finden Sie die Gamepads, die für den Betrieb mit diesem Fernsehgerät getestet wurden. (Nur auf Englisch) • Auf http://panasonic.jp/support/global/cs/tv/ • Einige Tasten von Spielesteuerungen können mit Bedienelementen der Fernbedienung übereinstimmen. Beispiel: 1

Fernbedienung Erhöhen / Verringern der Lautstärke Erhöhen / Verringern der Programmpositions-Nummer GUIDE OK BACK/RETURN VIERA Connect

INPUT (AV) MENU Cursortasten

Zeichentabelle für Zifferntasten

Technische Informationen

Bei der Einstellung von Einträgen mit wahlfreier Eingabe können Sie Zeichen über die Zifferntasten eingeben. Betätigen Sie eine Zifferntaste so oft, bis das gewünschte Benutzereingabe Zeichen erreicht wird. Name

A B C D E F G H I J U V W X Y Z

1 Sekunde wird das gewählte Zeichen automatisch eingegeben. • Nach Zeichen kann auch eingegeben werden, indem die Taste OK oder • Das eine andere Zifferntaste innerhalb von 1 Sekunde gedrückt wird.

Zeichentabelle: Zifferntasten

Anzahl der Betätigungen 1 .

Häufig gestellte Fragen Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten. Falls sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler. „Klötzchenbildung”, eingefrorene oder ausgeblendete Bilder im DVB-Modus / Verschneite Bilder oder Geisterbilder im Analogmodus / Einige Sender können nicht eingestellt werden Prüfen Sie Position, Ausrichtung und Verbindung der Antenne oder Satellitenschüssel. Prüfen Sie [Signaleigenschaften] (S. 46). Wenn die [Signalqualität] rot dargestellt wird, ist das DVB-Signal zu schwach. Das Wetter wirkt sich auf den Signalempfang aus (starker Regen, Schnee usw.), insbesondere in Gebieten mit schlechtem Empfang. Selbst bei gutem Wetter kann hoher Luftdruck bei manchen Sendern zu schlechtem Empfang führen. Aufgrund der bei diesem Fernseher eingesetzten digitalen Empfangstechnologien kann es in bestimmten Fällen trotz einwandfreiem Empfang von analogen Sendern vorkommen, dass die Empfangsqualität von digitalen Sendern beeinträchtigt wird. Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein. Falls sich die Störung nicht beseitigen lässt, fragen Sie Ihren Fachhändler oder Dienstanbieter nach der Verfügbarkeit der Dienste.

Der automatische DVB-S-Sendersuchlauf kann nicht vollständig ausgeführt werden.

Sie die Anschlüsse und die Ausrichtung der Antennenschüssel. (S. 40) • Überprüfen • Falls sich die Störung auf diese Weise nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler. Im Programmassistenten erscheinen keine Programme. Sie die Fernbedienung. • Überprüfen Sie die Antenne, um sie auf eine bessere Sende/Übertragungsstation auszurichten. • Justieren Sie die Bildqualität der analogen Kanäle. Wenn die Bildqualität schlecht ist, überprüfen Sie die Antenne und • Überprüfen wenden Sie sich an Ihren Fachhändler. Keine Bild- und Tonwiedergabe

sich der Fernseher im AV-Modus? • Befindet Sie nach, dass der richtige Eingangsmodus gewählt ist. • Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind und der Fernseher eingeschaltet ist. • Prüfen Sie die Einstellungen des Menüs „Bildeinstellung” (S. 31 - 33) und der Lautstärke. • Überprüfen • Prüfen Sie nach, dass alle erforderlichen Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind. Auto Aspekt Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten • Bei Bildschirm ausfüllt. (S. 97) • Betätigen Sie die Taste ASPECT, wenn Sie das Bildseitenverhältnis manuell ändern möchten. (S. 21) Schwarzweißbild Sie, ob der Ausgang des Zusatzgerätes mit dem Eingang des Fernsehers übereinstimmt. • Überprüfen Beim Verbinden mittels SCART bitte darauf achten, dass die Ausgangseinstellung des externen Geräts nicht „S-Video“ ist. Die Anzeige von Sendernummer, Eingangsmodus(z. B. EC/AV) verbleibt auf dem Bildschirm

Sie können mit der Taste „ “ diese Meldungen einfach löschen. • Drücken Sie die Taste erneut, um die vorige Meldung wieder anzuzeigen. Die Q-Link-Funktion arbeitet nicht.

[VIERA Link]-Funktion arbeitet nicht, und eine Fehlermeldung wird angezeigt. Überprüfen Sie den Anschluss. (S. 86, 87) Schalten Sie zunächst das angeschlossene Gerät und dann den Fernseher ein. (S. 89)

• • Die Aufzeichnung startet nicht sofort. Sie die Einstellungen des Recorders. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des • Überprüfen Recorders. Kontrastreduzierung

den folgenden Situationen wird der Kontrast automatisch verringert, wenn mehrere Minuten lang kein • InBedienungsvorgang stattfindet: • • • • • •

Häufig gestellte Fragen

Sie das SCART-Kabel und den Anschluss. • Überprüfen Stellen Sie außerdem den Eintrag [AV1 Ausgang] im Menü Setup richtig ein.

Keine Zuleitung eines Signals im DVB- oder AV-Modus Ein gesperrtes Programm wurde gewählt Ein ungültiges Programm wurde gewählt Ein Radiodienst wurde gewählt Bei Anzeige eines Menüs Miniaturbild oder Standbild bei Media Player- oder DLNA-Bedienvorgängen

Störung Gestörtes, stark verrauschtes Bild Bildstörungen

Kein Bild Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise) Ein ungewöhnliches Bild erscheint auf dem Bildschirm. Kein Ton

Ton zu leise oder Klang verzerrt Der Fernseher erzeugt ein ungewöhnliches Geräusch

HDMI Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Fernsehschirm.

Netzwerkverbindung nicht möglich

zuzuweisen, legen Sie eine IP-Adresse manuell fest.

Router verwendet möglicherweise eine MAC-Adressfilterung (Sicherheitseinstellung). • Der Prüfen Sie die MAC-Adresse dieses Fernsehers (S. 81) und stellen Sie den Router so ein, dass er die Mac-Adresse benutzen kann.

Datei kann während DLNAVorgängen nicht ausgewählt werden VIERA Connect kann nicht bedient werden

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um. Sonstiges

Häufig gestellte Fragen

Der Fernseher lässt sich nicht einschalten.

Die Fernbedienung funktioniert nicht oder mit Unterbrechungen.

Teile des Fernsehers werden heiß

Abhilfemaßnahmen Sie den Eintrag [P-NR] im Menü Bildeinstellung ein (um Bildrauschen zu • Stellen beseitigen). (S. 32) Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, • Prüfen Leuchtstoffröhre) in der Nähe befinden. • Sind [Kontrast], [Helligkeit] oder [Farbe] im Bildmenü auf den Minimalwert gestellt? (S. 31) • Stimmen Sie alle Sender erneut ab. (S. 39, 42) Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein. • Schalten die Störung auch weiterhin besteht, setzen Sie alle Einstellungen zurück • Falls[Werkseinstellungen] (S. 55) Ist die „Stummschaltung“ aktiviert? 9) • Ist die Lautstärke auf den Minimalpegel(S.eingestellt? • Tonsignalempfang ist möglicherweise beeinträchtigt. • Der • Stellen Sie [Audio Empfang] (S. 34) im Tonmenü auf [Mono]. (nur Analog-Modus) eingeschaltetem Gerät können aus dem Fernseher Lüfter-oder • Bei Betriebsgeräusche zu hören sein. Diese sind normal und kein Funktionsfehler. Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von • Stellen „2-kanaligem Linear-PCM-Ton“ ein. Sie die Einstellung [HDMI1 / 2 / 3 / 4 Eingang] im Tonmenü. (S. 34) • Überprüfen eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie • Wenn einen analogen Tonanschluss her. (S. 101) Sie nach, dass das HDMI-Kabel richtig angeschlossen ist. (S. 94) • Prüfen Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein. • Schalten Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. • Prüfen (S. 101) • Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861D kompatibel ist. Sie, ob das LAN-Kabel oder der Wireless-LAN-Adapter richtig angeschlossen sind. (S. 76) • Prüfen Sie die Verbindungen und Einstellungen. (S. 76 - 81) • Überprüfen Sie die Netzwerkgeräte und die Netzwerkumgebung. • Überprüfen ist der Router nicht zur automatischen Ausstellung einer IP• Möglicherweise Adresse eingerichtet. Wenn der Netzwerkadministrator es vorzieht, eine IP-Adresse

das Problem weiterhin besteht, wenden Sie sich an Ihren • Wenn Internetdienstanbieter oder Ihr Telekommunikationsunternehmen. der Media-Server des angeschlossenen Geräts vorbereitet? (S. 75) • Wurde • Überprüfen Sie das anzuwendende Datenformat. (S. 98) Sie die Verbindungen und Einstellungen. (S. 76 - 81) • Überprüfen • Der Server oder die Anschlussleitung ist möglicherweise im Moment überlastet/belegt. • Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind. automatische Standby-Funktion ist aktiviert. (S. 10) • Die Fernseher schaltet ca. 30 Minuten nach Ende eines analogen Programms auf • Der den Bereitschaftsmodus um. die Batterien polaritätsrichtig eingelegt? (S. 7) • Sind Fernseher eingeschaltet? • IstDiederBatterien möglicherweise erschöpft. Wechseln Sie die Batterien aus. • Richten Sie densindGeber der Fernbedienung direkt auf den Fernbedienungs• Signalsensor an der Frontplatte des Fernsehers (im Abstand von maximal 7 m und innerhalb eines Winkels von 30 Grad vor dem Fernseher).

Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte • Stellen weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist. wenn die Temperatur von Teilen der Front, der Ober- und Seitenwände angestiegen ist, • Auch liegt hinsichtlich der Leistung oder Qualität des Produkts keine Beeinträchtigung vor.

Störung [Fehlerhafte Satellitenanlage] Meldung wird eingeblendet Sonstiges

Die ÜberstromFehlermeldung erscheint Eine Fehlermeldung erscheint.

Das Satellitenkabel ist eventuell kurzgeschlossen oder es bestehen vielleicht Verbindungsprobleme mit dem Kabel. Überprüfen Sie das Kabel und die Verbindung und schalten Sie den Fernseher mit dem Haupt-Ein / Aus-Schalter aus und anschließend wieder ein. Wird die Meldung weiterhin angezeigt, müssen Sie sich möglicherweise an einen Satellitenschüssel-Installateur wenden, der die Schüssel und das Kabel überprüft.

• verursacht der angeschlossene USB-Datenträger diesen Fehler. • Möglicherweise Entfernen Sie den Datenträger und schalten Sie den Fernseher mit dem Haupt-Ein/ Aus-Schalter aus und anschließend wieder ein.

• Prüfen Sie, ob Fremdkörper in den USB-Anschluss eingedrungen sind. Sie den Anweisungen, die auf dem Bildschirm erscheinen. • Folgen sich die Störung nicht beseitigen lässt, wenden Sie sich an Ihren Fachhändler • Falls oder einen autorisierten Kundendienst.

Lizenzinformationen Der Schutz der nachstehend aufgeführten Marken von Unternehmen und Produkten wurde gewahrt, selbst wenn der Text dieser Anleitung keine ausdrückliche Erwähnung der betreffenden Marken enthält. „DVB“ und beim „DVB“-Logo handelt es sich um Marken des DVB Project. • Bei ist eine eingetragene Marke von EUTELSAT. • DiSEqC™ Logo ist ein Markenzeichen von SD-3C, LLC. • SDXC das HDMI-Logo sowie High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von • HDMI, HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. HDAVI Control™ handelt es sich um eine Marke von Panasonic Corporation. • Bei „AVCHD“ und dem „AVCHD“-Logo handelt es sich um Marken von Panasonic Corporation und Sony Corporation. • Bei x.v.Colour™ handelt es sich um einen Markennamen. • Bei und das THX-Logo sind Marken der THX Ltd. und können in einigen Ländern eingetragen sein. Alle Rechte vorbehalten. • THX unter Lizenz von Dolby Laboratories. • Hergestellt Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. unter Lizenz der US-Patente Nr. 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 sowie weiteren Patenten, • Hergestellt die in den Vereinigten Staaten und anderen Ländern erteilt oder beantragt wurden. DTS und das DTS-Symbol sind

Häufig gestellte Fragen | Lizenzinformationen

eingetragene Warenzeichen, & DTS 2.0+ Digital Out sowie die DTS-Logos sind Warenzeichen von DTS, Inc. Im Lieferumfang des Produkts ist Software enthalten. © DTS, Inc. Alle Rechte vorbehalten. VIERA Connect ist eine Marke der Panasonic Corporation. DLNA®, das DLNA-Logo und DLNA CERTIFIED™ sind Marken, Dienstleistungsmarken oder Zertifizierungsmarken der Digital Living Network Alliance. Windows ist eine eingetragene Marke der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. DivX®, DivX Certified®, DivX Plus™ HD und zugehörige Logos sind eingetragene Marken der DivX, Inc. und werden unter Lizenz verwendet. Der Name Skype, dazugehörige Marken und Logos und das Symbol „S“ sind Marken von Skype Limited. QuickTime und das QuickTime-Logo sind Marken oder eingetragene Marken von Apple Inc., und werden unter Lizenz des Unternehmens genutzt. GUIDE Plus+ ist (1) eine eingetragene Marke oder Marke von, (2) hergestellt unter Lizenz von und (3) Bestandteil verschiedener internationaler Patente und Patentanmeldungen im Eigentum oder lizensiert von Rovi Corporation und/oder einer ihrer Tochtergesellschaften.

Technische Daten TX-P42GW30

TX-P42GW30S TX-P50GW30

220–240 V Wechselstrom, 50 / 60 Hz

Maximale Leistungsaufnahme nach IEC60107

330 W Durchschnittliche Leistungsaufnahme im Ein-Zustand nach IEC 62087 (Ed. 2)

1.020 mm × 675 mm × 320 mm (mit Sockel)

1.118 mm × 730 mm × 335 mm (mit Sockel)

1.204 mm × 779 mm × 335 mm (mit Sockel)

1.020 mm × 640 mm × 70 mm (nur Fernseher)

1.118 mm × 695 mm × 70 mm (nur Fernseher)

1.204 mm × 744 mm × 70 mm (nur Fernseher)

24,0 k Netto (mit Sockel)

27,5 k Netto (mit Sockel)

30,0 k Netto (mit Sockel)

20,5 k Netto (nur Fernseher)

23,5 k Netto (nur Fernseher)

26,0 k Netto (nur Fernseher)

117 cm (Diagonale) 1.019 mm (B) × 573 mm (H)

127 cm (Diagonale) 1.105 mm (B) × 662 mm (H)

Leistungsaufnahme im Bereitschaftszustand

Abmessungen (B × H × T)

0,40 W 30,00 W (mit Aufzeichnung)

Bildseitenverhältnis

Bildschirmgröße effektiv

M3-Stereo-Minibuchse (3,5 mm) × 1

Empfangssysteme / Empfangsbereiche

Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.jp/support/ global/cs/tv/

Satellitenschüssel-Eingang

Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglich

VHF R3 - R5 UHF E21 - E69

M.NTSC Wiedergabe mit M.NTSC-Videorecordern (VCR) möglich

NTSC (nur AV-Eingang)

Wiedergabe mit NTSC-Videorecordern (VCR) möglich

DVB-T Digitale terrestrische Programmdienste (MPEG2 und MPEG4-AVC (H.264))

DVB-C Digitale Kabeldienste (MPEG2 und MPEG4-AVC(H.264))

Digitale Satellitendienste (MPEG2 und MPEG4-AVC (H.264)) Receiver-Frequenzbereich – 950 MHz bis 2.150 MHz LNB-Leistung und Polarisierung – Vertikal: +13 V / Horizontal: +18 V / Stromstärke: Max. 500 mA (Überlastschutz) 22 kHz Ton – Frequenz: 22 kHz ± 2 kHz / Amplitude: 0,6 V ± 0,2 V Symbolrate - 30 MS/s max. FEC-Modus - 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Demodulation - QPSK, 8PSK DiSEqC - Version 1,0

VHF / UHF Betriebsbedingungen

Temperatur : 0 °C - 35 °C Luftfeuchtigkeit : 20 % bis 80 % rel. Feuchte (ohne Kondensatbildung)

21-poliger Anschluss (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, Q-Link)

1,0 V[p-p] (mit Synchronisation) ±0,35 V[p-p]

HDMI 1 / 2 / 3 / 4 Eingang

Buchsen des Typs A HDMI1 / 3 / 4 : HDMI (Version 1,4 mit Content Type), Deep Colour, x.v.Colour™ HDMI2 : HDMI (Version 1,4 mit Content Type, Audio Return Channel), Deep Colour, x.v.Colour™ Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“.

SD-Kartensteckplatz × 1 Common Interface-Steckplatz (kompatibel mit CI Plus) × 1

der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zum Gewicht • Änderungen und den Abmessungen handelt es sich um Näherungswerte. Gerät entspricht den nachstehend aufgeführten EMC-Normen. • Dieses EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Konformitätserklärung (DoC) Beauftragte Einrichtung: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Wichtige Informationen Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf. Modellnummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 320 84 Plzeň Česká republika M0311-0

Web Site : http://panasonic.net © Panasonic Corporation 2011

Gedruckt in der Tschechischen Republik
