MANUALE UTENTE F9 DREAME

Manuale utente Dreame Robot scopa aspirante F9 19

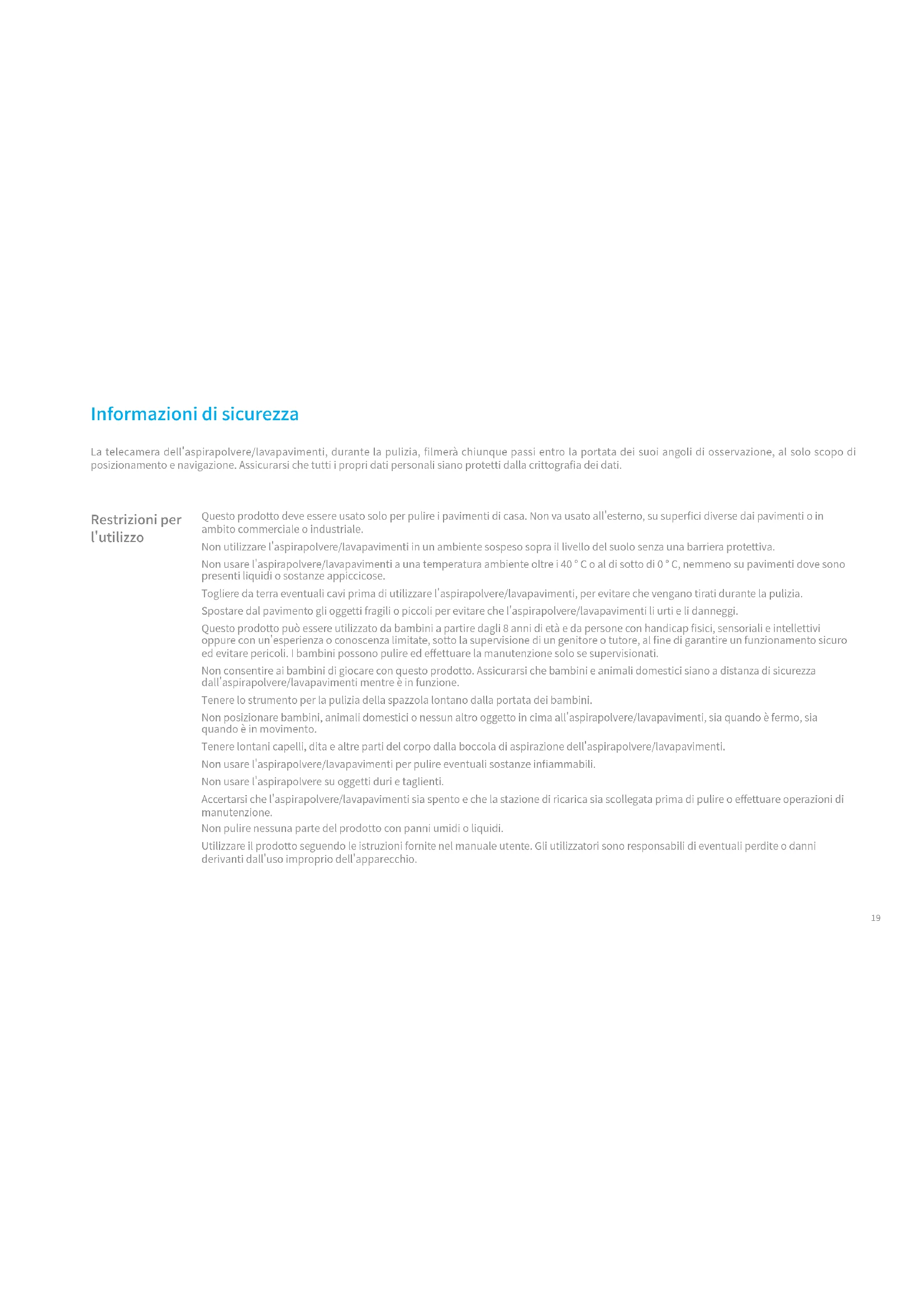

Informazioni di sicurezza

La telecamera dell'aspirapolvere/lavapavimenti, durante la pulizia, filmerà chiunque passi entro la portata dei suoi angoli di osservazione, al solo scopo di posizionamento e navigazione. Assicurarsi che tutti i propri dati personali siano protetti dalla crittografia dei dati.

Restrizioni per l'utilizzo

Questo prodotto deve essere usato solo per pulire i pavimenti di casa. Non va usato all'esterno, su superfici diverse dai pavimenti o in ambito commerciale o industriale.

Non utilizzare l'aspirapolvere/lavapavimenti in un ambiente sospeso sopra il livello del suolo senza una barriera protettiva.

Non usare l'aspirapolvere/lavapavimenti a una temperatura ambiente oltre i 40 °C o al di sotto di 0 °C, nemmeno su pavimenti dove sono presenti liquidi o sostanze appiccicose.

Togliere da terra eventuali cavi prima di utilizzare l'aspirapolvere/lavapavimenti, per evitare che vengano tirati durante la pulizia.

Spostare dal pavimento gli oggetti fragili o piccoli per evitare che l'aspirapolvere/lavapavimenti li urti e li danneggi.

Questo prodotto può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con handicap fisici, sensoriali e intellettivi oppure con un'esperienza o conoscenza limitate, sotto la supervisione di un genitore o tutore, al fine di garantire un funzionamento sicuro ed evitare pericoli. I bambini possono pulire ed effettuare la manutenzione solo se supervisionati.

Non consentire ai bambini di giocare con questo prodotto. Assicurarsi che bambini e animali domestici siano a distanza di sicurezza dall'aspirapolvere/lavapavimenti mentre è in funzione.

Tenere lo strumento per la pulizia della spazzola lontano dalla portata dei bambini.

Non posizionare bambini, animali domestici o nessun altro oggetto in cima all'aspirapolvere/lavapavimenti, sia quando è fermo, sia quando è in movimento.

Tenere lontani capelli, dita e altre parti del corpo dalla boccola di aspirazione dell'aspirapolvere/lavapavimenti.

Non usare l'aspirapolvere/lavapavimenti per pulire eventuali sostanze infiammabili.

Non usare l'aspirapolvere su oggetti duri e taglienti.

Accertarsi che l'aspirapolvere/lavapavimenti sia spento e che la stazione di ricarica sia scollegata prima di pulire o effettuare operazioni di manutenzione.

Non pulire nessuna parte del prodotto con panni umidi o liquidi.

Utilizzare il prodotto seguendo le istruzioni fornite nel manuale utente. Gli utilizzatori sono responsabili di eventuali perdite o danni derivanti dall'uso improprio dell'apparecchio.

Informazioni di sicurezza

Batterie e Ricariche

Non utilizzare batterie, alimentatori o stazioni di ricarica non originali. Utilizzare soltanto con l'unità di alimentazione RCSO.

Non tentare di smontare, riparare o modificare la batteria o la stazione di ricarica da soli.

Non posizionare la stazione di ricarica vicino a fonti di calore.

Non usare panni umidi o mani bagnate per strofinare o pulire i contatti della stazione di ricarica.

Non smaltire in modo improprio le batterie usate. Smaltire le batterie non più necessarie in appositi impianti di riciclaggio.

Se il cavo di alimentazione viene danneggiato o è spezzato, interromperne immediatamente l'utilizzo e contattare il servizio di assistenza post-vendita.

Accertarsi che l'aspirapolvere/lavapavimenti sia spento durante il trasporto e conservarlo nella sua confezione originale, se possibile.

Se l'aspirapolvere/lavapavimenti non viene utilizzato per diverso tempo, ricaricarlo completamente, quindi spegnerlo e conservarlo in un posto fresco e asciutto. Ricaricare l'aspirapolvere/lavapavimenti almeno una volta ogni 3 mesi per evitare uno scaricamento eccessivo della batteria.

Questo prodoo contiene baerie che possono essere sostituite soltanto da tecnici qualificati o dal servizio di assistenza post-vendita.

Con la presente, Dreame Trading (Tianjin) Co., Ltd. dichiara che l'apparecchiatura radio di tipo RVS5 - WHO è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.dreame-technology.com

Panoramica prodotto

Accessori

Stazione di ricarica

Strumento di pulizia

Cavo di alimentazione

Serbatoio dell'acqua

Panno per lavare

Spazzola laterale

Nota: Le immagini di questo manuale sono solo di riferimento, attenersi al dispositivo reale per valutare il suo aspetto

Panoramica prodotto

Vacuum-Mop

Pulsante di accensione/pulizia

Accensione/spegnimento: tenere premuto per 3 secondi

Pulizia: premere questo tasto per iniziare a pulire dopo

l'accensione dell'aspirapolvere/lavapavimenti

Indicatore di stato

Bianco: pulizia in corso o completa

Lampeggia bianco: pulizia in pausa

Lampeggia blu: si sta connettendo alla rete

Lampeggia arancione: errore

Tasto Spot/Ricarica

Premere per rimandare l'aspirapolvere/lavapavimenti alla

stazione di ricarica

Tenere premuto per 3 secondi per avviare la modalità Pulizia

macchie

Nota: premere un tasto qualsiasi per fermare l'aspirapolvere/lavapavimenti

mentre pulisce, torna alla stazione di ricarica o è in modalità Pulizia macchie.

Sensore di navigazione visivo

Chiusura coperchio

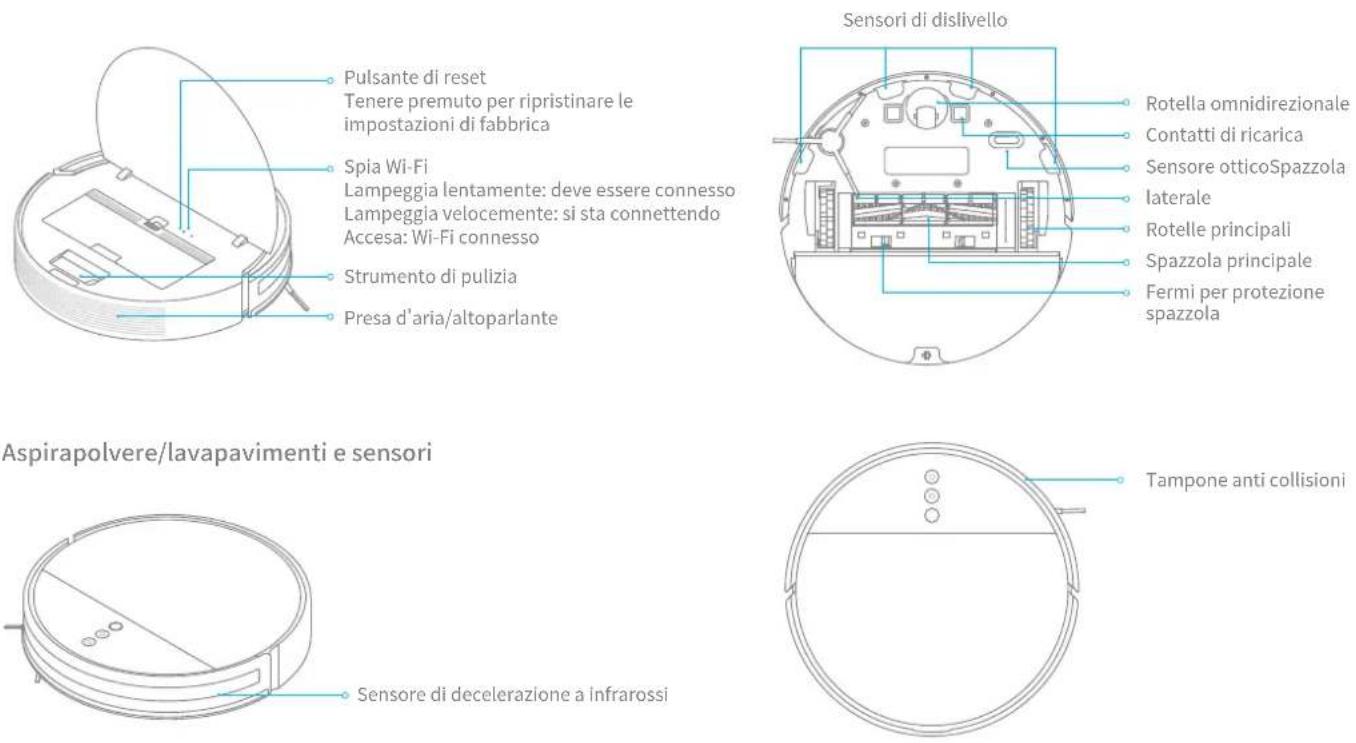

Panoramica prodotto

Vacuum-mop

Pulsante di reset
Tenere premuto per ripristinare le impostazioni di fabbrica
Spia Wi-Fi
Lampeggia lentamente: deve essere connesso Lampeggia velocemente: si sta connettendo Accesa: Wi-Fi connesso
Strumento di pulizia
Presa d'aria/altoparlante
Rotella omnidirezionale
Contatti di ricarica
Sensore otticoSpazzola
laterale
Rotelle principali
Spazzola principale
Fermi per protezione spazzola
Tampone anti collisioni

Panoramica prodotto

Contenitore polvere

Fermo contenitore polvere Coperchio contenitore polvere Filtro

Stazione di ricarica

Area di segnalazione Contatti di ricarica Porta di alimentazione

Modulo per il lavaggio

Serbatoio dell'acqua Tappo serbatoio dell'acqua

Panno per lavare Area di attacco

Preparazione

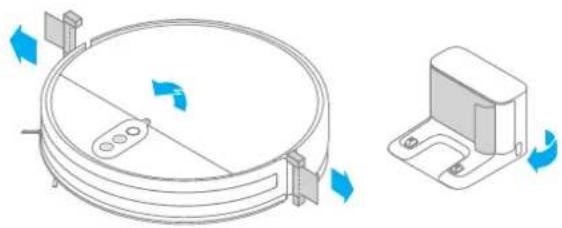

1. Rimozione della pellicola protettiva.

1. Installazione spazzola laterale.

1. Posizionare la base di ricarica sul pavimento contro il muro e collegare

l'alimentazione.

• Assicurarsi che ci sia una distanza di 0,5 metri o superiore su entrambi i lati della base di ricarica, e maggiore di 1,5 metri nella parte anteriore.
- Sistemare qualsiasi cavo allentanto che potrebbe accidendalmente spostare o scollegare la base di ricarica.
- l'aspirapolvere/lavapavimenti al proprio cellulare, assicurarsi che
l'aspirapolvere/lavapavimenti stesso e la stazione di ricarica si trovino nella portata del Wi-Fi.
- Non esporro la base di ricarica alla luce solare o dove altri oggetti potrebbero bloccare il suo segnale, poiché questo potrebbe impedire all'scopa aspirante di ritornare alla base di ricarica.

1. Posizionare il robot sulla base di ricarica per ricaricarlo.

Indicatore livello batteria

Bianco: il livello della batteria è superiore al 15%

Arancione: il livello della batteria è inferiore al 15%

arteria è superiore al 15% batteria è inferiore al 15% ≥6h

Nota:

• Prima del suo primo utilizzo ricaricarlo completamente.
  • Non installare il modulo di lavaggio mentre si trova in carica.

Connessione con l' app Mi Home/Xiaomi Home

Questo prodotto funziona con l'app Mi Home/Xiaomi Home". Eseguire la scansione del codice QR per scaricare e installare l'app. Se l'app è già installata, si verrà indirizzati alla pagina di configurazione della connessione. In alternativa, cercare l'app "Mi Home/Xiaomi Home" nell' App Store per scaricarla e installarla.

Aprire l'app Mi Home/Xiaomi Home, toccare il simbolo "+" nell' angolo in alto a destra e seguire le istruzioni fornite per aggiungere il dispositivo. Nota: poiché la versione dell'app potrebbe essere stata aggiornata, seguire le istruzioni della versione dell'app corrente.

Ripristino della connessione Wi-Fi

Premere ⚙ e ⚙ tenere premuti contemporaneamente i tasti e fin quando non viene emesso il messaggio vocale "In aesa della configurazione di rete". Quando la spia del Wi-Fi lampeggia lentamente, significa che il Wi-Fi è stato reseato correamente.

1. Accensione/Spegnimento

Tenere premuto il tasto per accendere l'aspirapolvere/lavapavimenti. Quando l'indicatore di alimentazione diventa bianco fisso, l'aspirapolvere/lavapavimenti è in modalità di standby. Per spegnere l'aspirapolvere/lavapavimenti, tenere premuto il tasto mentre l'aspirapolvere/lavapavimenti è fermo. Lo spegnimento dell'aspirapolvere/lavapavimenti terminerà l'attività di pulizia corrente.

2. Avvio pulizia

All'accensione, l'aspirapolvere/lavapavimenti pulirà in modo accurato ogni stanza secondo uno schema a forma di S, quindi concluderà con una pulizia lungo gli angoli e le pareti, per garantire un lavoro completo. Quando l'aspirapolvere/lavapavimenti finisce di pulire, torna automaticamente alla sua stazione di ricarica per ricaricarsi.

Nota:

• Si prega di ricaricare completamente iniziando dalla base di ricarica prima di avviare la pulizia. Non muovere il robot e la base di ricarica mentre il robot è in funzione.
• Se la batteria è scarica, il robot ritornerà automaticamente alla base di ricarica. Riprenderà la pulizia interrotta dopo essersi ricaricato appropriatamente.

3. Modalità di pulizia

Nell'app sono disponibili quattro modalità di pulizia: Quiet (Delicata), Standard, Strong (Forte) e Turbo. La modalità predefinita è quella Standard.

4. In pausa/Modalità Risparmio energia

• Premere qualsiasi tasto per mettere in pausa l'aspirapolvere/lavapavimenti quando sta pulendo.
• L'aspirapolvere/lavapavimenti entrerà automaticamente in modalità Risparmio energia dopo 10 minuti di inattività e gli indicatori di alimentazione e ricarica si spegneranno. Per riattivare l'aspirapolvere/lavapavimenti, premere un tasto qualsiasi.

Nota: quando l'aspirapolvere/lavapavimenti è in pausa, l'attività di pulizia terminerà se viene posizionato sulla stazione di ricarica.

5. Modalità Spot Clean

Quando l'aspirapolvere/lavapavimenti è in modalità di standby o in pausa, tenere premuto il tasto □ per 3 secondi per avviare la modalità Pulizia macchie. In questa modalità, verrà pulita un'area quadrata di 1,5 x 1,5 metri tutto intorno all'aspirapolvere/lavapavimenti. Quando la pulizia delle macchie è conclusa, l'aspirapolvere/lavapavimenti tornerà automaticamente alla sua posizione originaria, dove si spegnerà.

Nota: all'attivazione della modalità Pulizia macchie terminerà l'attività di pulizia corrente dell'aspirapolvere/lavapavimenti.

Modalità d'utilizzo

6. Modalità Non Disturbare

La modalità Non Disturbare evita che l'aspirapolvere avvii automaticamente le attività di pulizia; l'indicatore di alimentazione resta spento. È possibile attivare la modalità Non Disturbare oppure modificarne l'orario nell'app.

Nota:

- Tuttavia, le pulizie programmate verranno comunque eseguite durante il periodo di DND.

- lavapavimenti continuerà a pulire al termine di questo periodo.

7. Pulizia programmata

È possibile programmare un tempo per la pulizia nell'app. L'aspirapolvere/lavapavimenti inizierà a pulire automaticamente all'orario selezionato e, una volta conclusa la pulizia, tornerà sulla stazione di ricarica per ricaricarsi.

8. Funzioni avanzate

L'app può essere usata per impostare funzioni avanzate come la pulizia di stanze selezionate, pulizie di zone, le aree riservate / muri virtuali, ecc.

Nota:

• La modalità di Salvataggio Mappa deve essere attiva prima che queste funzioni possano essere usate. Dopo aver completato diverse pulizie in diverse modalità, una mappa completa verrà creata. Quanso si avvia una pulizia, si prega di aprire tutte le porte della casa per garantire che la mappa venga seguita.
• Evitare di ricorrere ad aree limitate e pareti virtuali per isolare le aree pericolose.
• Spostare il robot manualmente o fare dei cambiamenti significativi all'ambiente domestico potrebbe causare la perdità della mappa e dei muri virtuali.

Stanze Selezionate Le aree riservate / Muri virtuali

9. Usare la funzione di lavaggio

E' consigliato che tutto il pavimento sia stato aspirato almeno tre volte prima della prima sessione di lavaggio per avere una migliore pulizia.

① Installazione del panno per lavare: inumidire il panno per lavare e strizzare l'acqua in eccesso. Far scorrere il panno fino in fondo nel vano del serbatoio dell'acqua finché non raggiunge la posizione adeguata.

② Riempimento del serbatoio dell'acqua: aprire il coperchio del serbatoio dell'acqua, riempirlo d'acqua e richiudere saldamente il coperchio.

Nota: Utilizzare solo detergenti o disinfettanti specifici.

③ Installazione del modulo di pulizia: allineare il modulo di pulizia come indicato dalla freccia, quindi farlo scorrere fino in fondo all'aspirapolvere, finché non scatta in posizione.

Premere il tasto 🕒 oppure utilizzare l'app Mi Home/Xiaomi Home per avviare la pulizia.

• Utilizzare soltanto il modulo di pulizia quando a casa c' è qualcuno. Per evitare che l' aspirapolvere entri in zone coperte da tappeti, è possibile utilizzare degli oggetti.
• Usare l'app per regolare il flusso dell'acqua a seconda delle necessità.

④ Premere le due clip laterali verso l'interno e far scorrere il serbatorio dell'acqua all'indietro per separarlo dal robot.

Nota: Quando l'aspirapolvere/lavapavimenti è in fase di ricarica o non è in uso, rimuovere il modulo di pulizia, svuotare il serbatoio dell'acqua rimasta e pulire il panno per lavare, al fine di evitare la formazione di muffe o odori persistenti.

Manutenzione di routine

Contenitore polvere e filtro

1. Aprire il coperchio dell'aspirapolvere/lavapavimenti, quindi schiacciare i fermi del contenitore per rimuovere il contenitore della polvere.

1. Aprire il coperchio del contenitore della polvere come mostrato nello schema.

1. Rimuovere il filtro, sciacquare ripetutamente e toccare il telaio del filtro per rimuovere più sporco possibile.

Nota: Non tentare di pulire il filtro con una spazzola o con le dita.

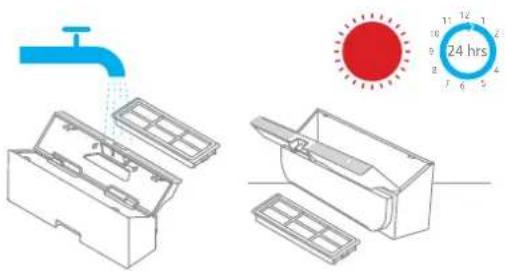

1. Lavare il contenitore della polvere e il filtro con acqua, quindi metterlo da parte per asciugarlo completamente prima di reinstallarlo.

- Utilizzare soltanto acqua pulita per pulire il filtro. Non usare detergenti.

- Il filtro deve essere completamente asciutto prima dell'uso (far trascorrere almeno 24 ore).

Manutenzione di routine

Modulo per il lavaggio

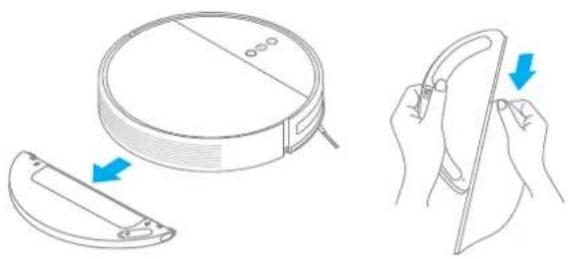

1. Premere e tirare verso l'interno i fermi laterali del modulo di pulizia per rimuovere il modulo stesso. Tirare fuori il panno per lavare dal modulo di pulizia per estrarlo.

1. Svuotare l'acqua rimanente nel serbatoio dell'acqua e lasciarlo asciugare naturalmente.

1. Pulire e far asciugare il panno per lavare.

Nota: rimuovere il panno dal modulo di pulizia prima di pulirlo e accertarsi che l'acqua sporca non ritorni nell'uscita dell'acqua per evitare intasamenti. Non premere troppo forte sul panno per lavare, in quanto ciò potrebbe comprometterne le prestazioni. Il panno deve essere pulito prima di ogni utilizzo. Si consiglia di cambiare il panno per lavare ogni 3-6 mesi.

1. Se si verifica un flusso d'acqua lento o il volume non è ben distribuito, pulire il foro dell'aria nel coperchio del serbatoio dell'acqua.

Manutenzione di routine

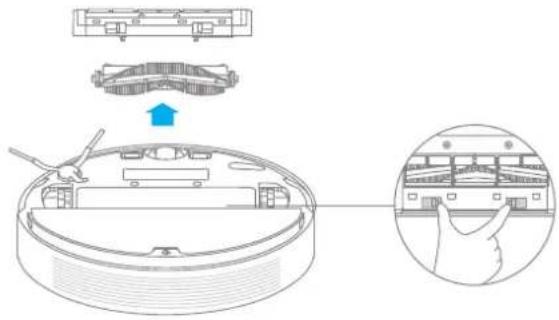

Rovesciare l'aspirapolvere/lavapavimenti e premere sui fermi per rimuovere la protezione della spazzola principale. Sollevare ed estrarre la spazzola principale dall'aspirapolvere/lavapavimenti, quindi pulirne i cuscinetti.

Utilizzare lo strumento per la pulizia delle spazzole fornito in dotazione per rimuovere eventuali capelli impigliati nella spazzola.

Nota: se c'è una grande quantità di capelli o i capelli sono strettamente aggrovigliati, rimuoverli con cura per evitare danni alla spazzola principale.

Spazzola laterale Spazzola principale

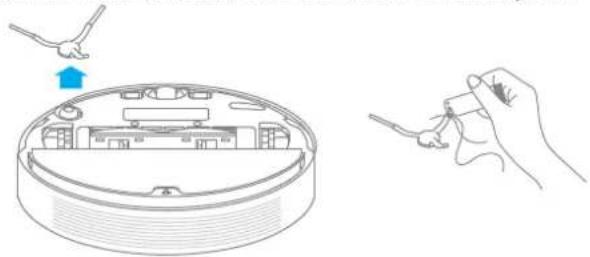

Rovesciare l'aspirapolvere/lavapavimenti, quindi estrarre con delicatezza la spazzola laterale per pulirla, come mostrato nello schema seguente.

Rotella omnidirezionale

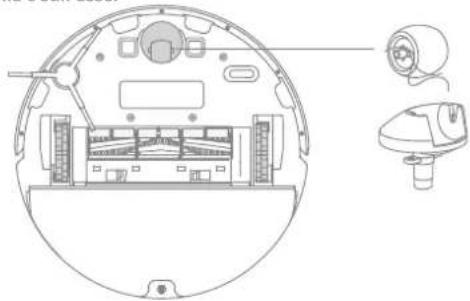

Rovesciare l'aspirapolvere/lavapavimenti ed estrarre la rotella omnidirezionale. Rimuovere capelli, sporco e qualsiasi altro residuo si trovi sulla rotella e sull'asse.

Nota: utilizzare strumenti come un piccolo cacciavite, ecc. per separare l'asse e il pneumatico.

Manutenzione di routine

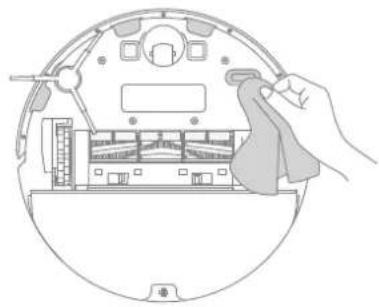

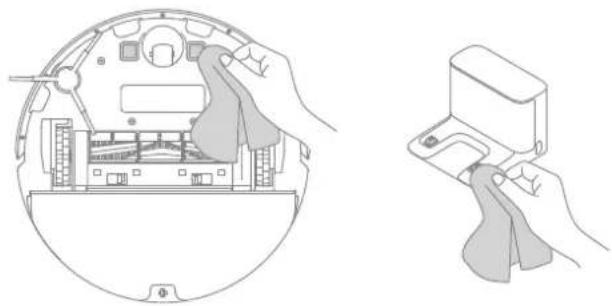

Usare un panno morbido per pulire tutti i sensori dell'aspirapolvere/lavapavimenti, compresi:

Sensore di navigazione visivo

Sensore di decelerazione a infrarossi

Sensore di scogliera e sensore ottico

Pulire i contatti sulla stazione di ricarica con un panno morbido.

Tipo di Problema	Soluzione
L'aspirapolvere/lavapavimenti non si accende	Il livello della batteria è basso. Ricaricare l'aspirapolvere/lavapavimenti sulla stazione di ricarica, quindi riprovare.La temperatura ambiente è troppo bassa (meno di 0°C) o troppo alta (oltre 40°C). La temperatura di funzionamento dell'aspirapolvere/lavapavimenti va da 0 °C a 40 °C.
L'aspirapolvere/lavapavimenti non si ricarica	La stazione di ricarica non riceve alimentazione. Verificare che entrambe le estremità del cavo di alimentazione siano collegate correttamente.Problema sui contatti, Pulire i contatti di ricarica della stazione di ricarica e dell'aspirapolvere/lavapavimenti.
L'aspirapolvere/lavapavimenti non ritorna alla stazione di ricarica	Ci sono troppi ostacoli intorno alla stazione di ricarica. Posizionare la stazione di ricarica in una zona più aperta.Pulire l'area di segnalazione della stazione di ricarica.
L'aspirapolvere/lavapavimenti non funziona bene	Spegnere e riaccendere l'aspirapolvere/lavapavimenti.
L'aspirapolvere/lavapavimenti fa uno strano rumore	Potrebbe essersi incastrato un corpo estraneo nella spazzola principale, in quella laterale o in una delle rotelle principali. Arrestare l'aspirapolvere/lavapavimenti e rimuovere eventuali residui.
L'aspirapolvere/lavapavimenti non pulisce più con la stessa efficienza di prima o lascia polvere dietro di sé	Il contenitore della polvere è pieno. Svuotarlo.Il filtro è bloccato. Pulirlo.Un corpo estraneo si è incastrato nella spazzola principale. Eliminarlo.
L'aspirapolvere/lavapavimenti non riesce a collegarsi al Wi-Fi	Il segnale Wi-Fi è troppo debole. Assicurarsi che l'aspirapolvere/lavapavimenti sia in una zona all'interno della portata del Wi-Fi.C'è qualcosa che non va con il collegamento Wi-Fi. Effettuare un reset del Wi-Fi e scaricare la versione più recente dell'app, quindi provare a riconnettersi.

FAQ

Tipo di Problema	Soluzione
L'aspirapolvere/lavapavimenti non effettua la pulizia programmata	L'aspirapolvere/lavapavimenti ha la batteria scarica. La pulizia programmata avrà inizio soltanto quando l'aspirapolvere/lavapavimenti avrà una carica di batteria pari ad almeno il 15%.
Se l'aspirapolvere/lavapavimenti viene lasciato sulla stazione di ricarica, ma è già carica, consumerà energia?	Se l'aspirapolvere/lavapavimenti viene lasciato sulla stazione di ricarica dopo una carica completa, il livello di energia consumato sarà molto basso e ciò contribuirà a mantenere prestazioni ottimali per la batteria.
L'aspirapolvere/lavapavimenti deve essere ricaricato completamente per 16 ore le prime tre volte in cui viene utilizzato?	Le batterie al litio non soffrono di effetti di memoria, pertanto non è necessario aspettare 16 ore da una carica completa prima di utilizzare l'aspirapolvere/lavapavimenti.
Dal modulo di pulizia non esce acqua oppure ne esce poca	Verificare che il serbatoio dell'acqua sia pieno, quindi pulire il panno per lavare, se necessario. Accertarsi che il panno per lavare sia installato correttamente facendo riferimento al manuale dell'utente.
Dal modulo di pulizia esce troppa acqua	Accertarsi che il coperchio del serbatoio dell'acqua sia chiuso saldamente.
L'aspirapolvere/lavapavimenti non riprende a pulire dopo la ricarica	Accertarsi che l'aspirapolvere/lavapavimenti non sia impostato sulla modalità Non Disturbare, che impedirebbe la ripresa della pulizia.L'aspirapolvere/lavapavimenti non riprende a pulire quando viene caricato o posto manualmente sulla stazione di ricarica.
L'aspirapolvere/lavapavimenti non ritorna sulla stazione di ricarica dopo essere stato spostato	Lo spostamento dell'aspirapolvere/lavapavimenti può portare quest'ultimo a posizionarsi altrove o a ridefinire ciò che gli sta intorno. Se l'aspirapolvere/lavapavimenti è troppo lontano dalla stazione di ricarica, potrebbe non riuscire a tornare automaticamente alla stazione di ricarica da solo, nel qual caso sarà necessario posizionarlo manualmente su di essa.

Specifiche tecniche

Vacuum-Mop Stazione di ricarica

Modello RVS5-WH0
Capacità nominale della batteria	5200 mAh
Connettività wireless	Wi-Fi IEEE 802,11b/g/n 2,4 GHz
Tensione nominale	14,4 V ---
Potenza nominale	40 W
Frequenza d’ esercizio 2400-2483,5 MHz
Potenza in uscita massima	<20 dBm

	RCS0Modello
Ingresso	100-240 V ~ 50/60 Hz 0,5 A
Uscita nominale	19,8 V --- 1 A

In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative all'ambiente e alla salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di raccolta.
