MANUAL DE USUARIO F9 DREAME

Manual de Usuario del Robot Aspirador-Fregona Dreame F9 37

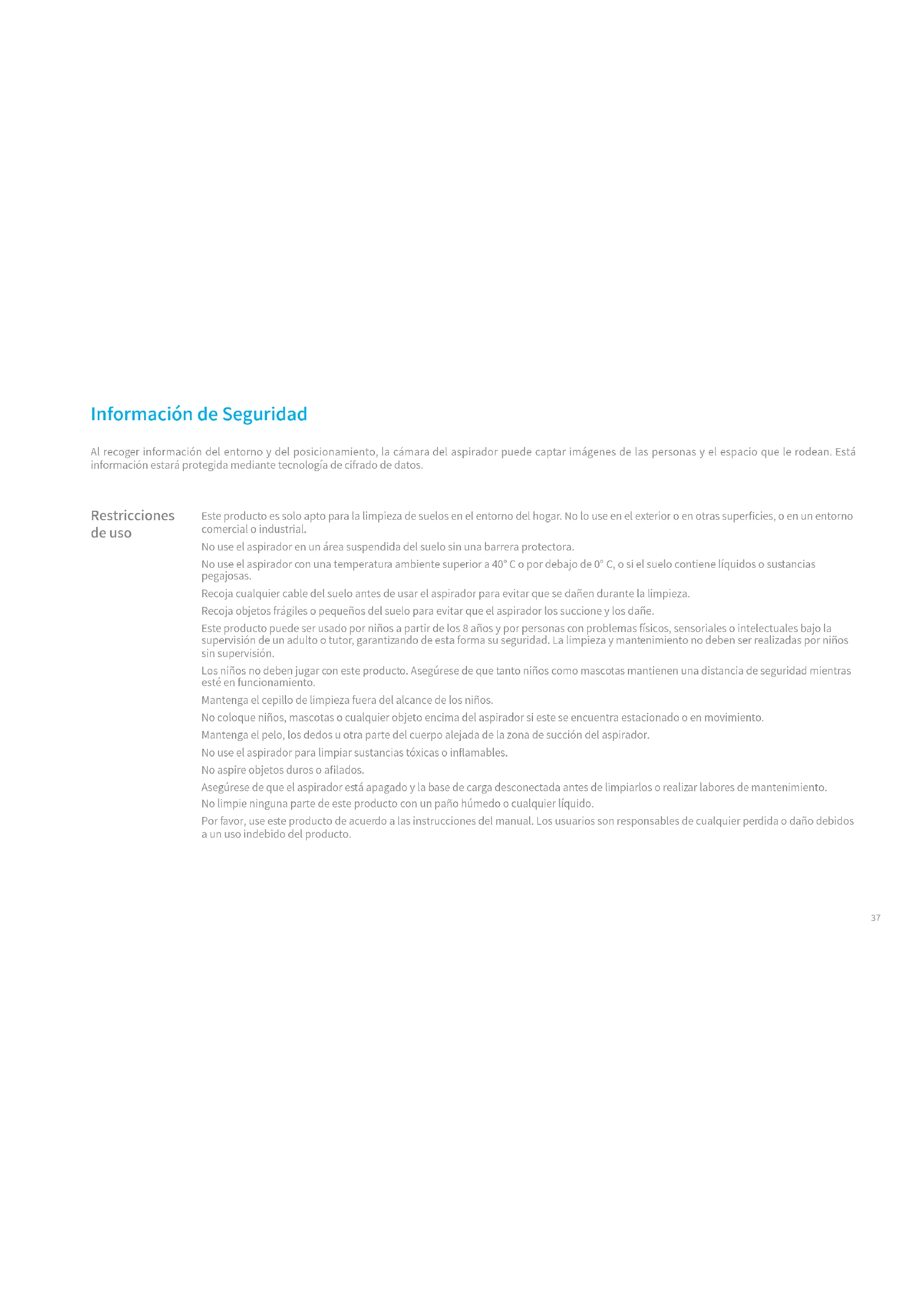

Información de Seguridad

Al recoger información del entorno y del posicionamiento, la cámara del aspirador puede captar imágenes de las personas y el espacio que le rodean. Está información estará protegida mediante tecnología de cifrado de datos.

Restricciones de uso

Este producto es solo apto para la limpieza de suelos en el entorno del hogar. No lo use en el exterior o en otras superficies, o en un entorno comercial o industrial.

No use el aspirador en un área suspendida del suelo sin una barrera protectora.

No use el aspirador con una temperatura ambiente superior a 40°C o por debajo de 0°C, o si el suelo contiene líquidos o sustancias pegajosas.

Recoja cualquier cable del suelo antes de usar el aspirador para evitar que se dañen durante la limpieza.

Recoja objetos frágiles o pequeños del suelo para evitar que el aspirador los succione y los dañe.

Este producto puede ser usado por niños a partir de los 8 años y por personas con problemas físicos, sensoriales o intelectuales bajo la supervisión de un adulto o tutor, garantizando de esta forma su seguridad. La limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.

Los niños no deben jugar con este producto. Asegúrese de que tanto niños como mascotas mantienen una distancia de seguridad mientras esté en funcionamiento.

Mantenga el cepillo de limpieza fuera del alcance de los niños.

No coloque niños, mascotas o cualquier objeto encima del aspirador si este se encuentra estacionado o en movimiento.

Mantenga el pelo, los dedos u otra parte del cuerpo alejada de la zona de succión del aspirador.

No use el aspirador para limpiar sustancias tóxicas o inflamables.

No aspire objetos duros o afilados.

Asegúrese de que el aspirador está apagado y la base de carga desconectada antes de limpiarlos o realizar labores de mantenimiento.

No limpie ninguna parte de este producto con un paño húmedo o cualquier líquido.

Por favor, use este producto de acuerdo a las instrucciones del manual. Los usuarios son responsables de cualquier perdida o daño debidos a un uso indebido del producto.

Información de Seguridad

Baterías y carga

No utilice baterías, cargadores, ni bases de carga de terceros. Usar sólo con la unidad de alimentación RCS0.

No intente desarmar, reparar ni modificar la batería o la base de carga por su cuenta.

No coloque la base de carga cerca de una fuente de calor.

No utilice un paño húmedo ni las manos mojadas para limpiar los contactos de carga de la base.

No deseche las pilas usadas de forma inadecuada. Las baterías que ya no se necesiten deben desecharse en una instalación de reciclaje adecuada.

Si se daña o se rompe el cable de alimentación, deje de usarlo inmediatamente y póngase en contacto con el servicio posventa.

Asegúrese de que el aspirador con mopa esté apagado cuando lo transporte y guárdelo en su embalaje original si es posible.

Si no va a utilizar el aspirador con mopa durante un largo periodo de tiempo, cárguelo completamente, apáguelo y guárdelo en un lugar fresco y seco. Recargue el aspirador con mopa al menos una vez cada 3 meses para evitar la sobredescarga de la batería.

Este producto contiene baterías que solo pueden ser reemplazadas por técnicos cualificados o por el servicio posventa.

Por la presente, Dreame Trading (Tianjin) Co., Ltd. declara que el tipo de equipo radioeléctrico RVS5 - WHO cumple con la Directiva 2014/53/UE. Encontrará el texto completo de la declaración de conformidad de la UE en esta dirección de Internet: www.dreame-technology.com

Descripción General del Producto

Accesorios

Base de carga

Herramienta de limpieza

Cable de alimentación

Nota: las ilustraciones de este manual son solo una referencia.

Descripción General del Producto

Aspirador con mopa

Botón de encender / apagar

Mantener presionado durante 3 segundos para encender o apagar el aspirador.

Una vez que el aspirador ha sido encendido, pulsar para iniciar la limpieza.

Indicador de estado

Blanco: Limpiando o limpieza completada

Blanco intermitente: Limpieza pausada

Azul intermitente: Conectando con la red

Pulsar para que el aspirador vuelva a la base de carga

Mantener pulsado 3 segundo para iniciar el modo Limpieza localizada

Nota: Pulse cualquier botón para pausar el aspirador durante la limpieza, la recarga o el modo Limpieza localizada

Sensor de navegación visual

Cierre de la cubierta

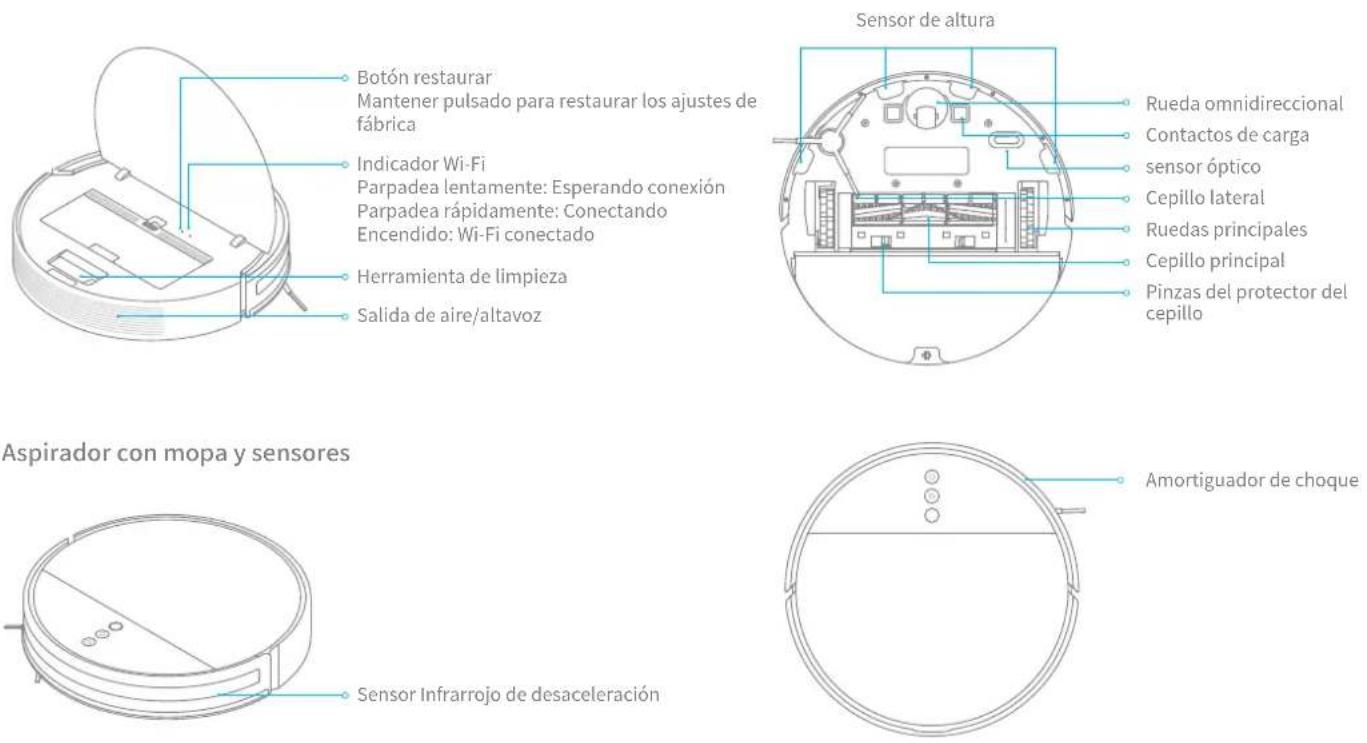

Descripción General del Producto

Aspirador con mopa

Botón restaurar
Mantener pulsado para restaurar los ajustes de fábrica
Indicador Wi-Fi
Parpadea lentamente: Esperando conexión
Parpadea rápidamente: Conectando
Encendido: Wi-Fi conectado
Herramienta de limpieza
Salida de aire/altavoz
Rueda omnidireccional
Contactos de carga
sensor óptico
Cepillo lateral
Ruedas principales
Cepillo principal
Pinzas del protector del cepillo
Sensor Infrarrojo de desaceleración
Amortiguador de choque

Descripción General del Producto

Depósito de basura

Soporte del depósito de basura Tapa del depósito de basura Filtro

Base de carga

Área de señalización Contacto de carga Puerto de alimentación

Módulo de fregado

Depósito de agua Tapón del depósito de agua

Mopa Zona de acoplamiento

Preparación

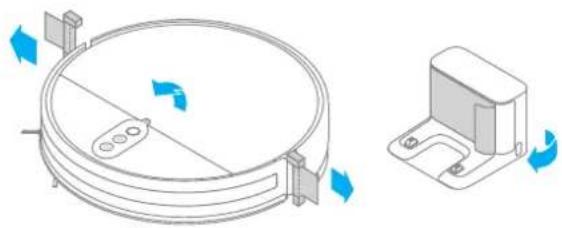

1. Retire la película protectora.

1. Instale el cepillo lateral.

1. Coloque la base de carga en un suelo nivelado contra la pared y conecte la alimentación.

• Asegúrese de que hay una distancia de 0.5 metros o más por cada lado del puerto de carga, y más de 1.5 metros por delante.
• Recoja cualquier cable suelto alrededor de la base de carga.
• Asegúrese de que la aspiradora y la base de carga se encuentren dentro del rango de cobertura Wi-Fi para garantizar una buena conexión.

• No coloque la base de carga en una zona que reciba luz solar directa ni cubra el área de identificación de la base de carga, ya que podría afectar al retorno de la aspirador a la base de carga.

• Coloque el robot en la base de carga para recargar.

Indicador de nivel de batería

Blanco: El nivel de batería es superior al 15 % Naranja: El nivel de batería es interior al 15 %

sería es superior al 15 % sería es interior al 15 %

Nota:

• Cargue por completo antes del primer uso
- No instale el módulo de fregado durante la carga

Conectar con la aplicación Mi Home / Xiaomi Home

Este producto funciona con la aplicación Mi Home / Xiaomi Home*. Escanee el código QR para descargar e instalar la aplicación. Se le dirigirá a la página de configuración de conexión si la aplicación ya está instalada. O busque "Mi Home / Xiaomi Home" en la App Store para descargarla e instalarla.

Abra la aplicación Mi Home / Xiaomi Home, pulse "+" en la parte superior derecha y, a continuación, siga las instrucciones para añadir el dispositivo.

Nota:

• La versión de la aplicación puede haber sido actualizada, siga las instrucciones basadas en la versión actual de la aplicación.

- La conexión inalámbrica Wi-Fi solo admite redes en la banda de 2.4GHz.

Reiniciar Wi-Fi

Al mismo tiempo, mantenga pulsado los botones ⚙ y ⚠ hasta que escuche una voz diciendo «Esperando configuración de red». Cuando el indicador parpadee lentamente, el Wi-Fi se habrá reiniciado correctamente.

Instrucciones de uso

1. Encender/apagar

Mantenga pulsado el botón del aspirador. Cuando el indicador de energía se mantenga fijo en blanco, el aspirador entrará en el modo de espera. Para apagar el aspirador, mantenga pulsado el botón mientras el aspirador esté fijo. Si apaga el aspirador con mopa, finalizará la tarea de limpieza actual.

2. Comenzar Limpieza

Al encenderlo, el aspirador comenzará con una limpieza en forma de ese (S) del espacio. Una vez completada, iniciará la limpieza a lo largo de la pared para garantizar un buen acabado de todas las áreas. Una vez finalice la tarea, el aspirador volverá a la base de carga.

Nota:

• Antes de empezar, cargue por completo el aspirador y comience la limpieza desde la base de carga. No mueva el aspirador ni la base de carga cuando el aspirador esté funcionando.
• Si la batería es demasiado baja, el robot puede volver automáticamente a la base de carga. Una vez recargue la batería, reanudará las tareas en el punto donde las interrumpió.

3. Modo de limpieza

En la aplicación hay cuatro modos de limpieza disponibles: Silencioso, Estándar, Fuerte y Turbo. El modo predeterminado es el estándar.

4. Pausar/Modo Suspensión

• Pulse cualquier botón para pausar el aspirador durante la limpieza.
• El aspirador activará automáticamente el modo suspensión tras 10 minutos de inactividad. A continuación, se apagarán los indicadores de energía y de carga. Para volver a activarlo, pulse cualquier botón.

Nota: Si el aspirador está parado, colóquelo en la base de carga para cargar la batería durante la pausa.

5. Modo Limpieza Localizada

Cuando el aspirador esté en modo de espera o en pausa, mantenga pulsado el botón durante 3 segundos para activar el modo Limpieza localizada. En este modo, limpiará un área de 1,5 x 1,5 metros alrededor del aspirador. Una vez terminada la limpieza localizada, el aspirador regresará automáticamente a su ubicación original y se apagará.

Nota: Si activa el modo de limpieza localizada, se finalizará la tarea de limpieza actual.

Instrucciones de uso

6. Modo No molestar

El Modo No molestar evita que el aspirador comience automáticamente las tareas de limpieza y el indicador de energía permanecerá apagado. Puede activar el modo No molestar o modificar sus horas desde la aplicación.

Nota:

• Las tareas de limpieza programadas se ejecutarán con normalidad aunque esté activado en Modo No Molestar.
• Las tareas de limpieza interrumpidas se reanudarán una vez haya finalizado el Modo No Molestar.

7. Limpieza programada

Puede programar la hora de la limpieza en la aplicación. El aspirador iniciará automáticamente la limpieza en el momento indicado y volverá a la base de carga una vez haya terminado la limpieza.

8. Función avanzada

La APP se puede usar para ajustar funciones avanzadas, como limpieza selectiva de habitación, limpieza de zona, áreas restringidas/pared virtual, etc.

Nota:

• Antes de comenzar a usar estas funciones, debe activar el Modo Guardar Mapa en la configuración de la APP. El aspirador, completará varias veces la limpieza del entorno para crear un mapa completo del área. Cuando inicio la limpieza, debe abrir todas las puertas del hogar para garantizar la creación correcta del mapa.
• Las áreas prohibidas por software o muros virtuales no se pueden usar para aislar zonas peligrosas.
• Si se mueve el aspirador manualmente, la base de carga o se realizan cambios significativos en el entorno del hogar, se puede provocar la pérdida de mapas y paredes virtuales.

Selectiva de habitación Areas restringidas/Pared virtual

Instrucciones de uso

9. Usar la función de fregado

Para lograr un mejor efecto de limpieza, se recomienda usar la función de fregado después de aspirar al menos 3 veces la superficie.

① Instalación de la mopa: Humedezca la mopa y escurra el exceso de agua hasta que no gotee. Insértela a lo largo de la ranura del depósito de agua hasta que quede bien colocada.

② Rellenar el depósito de agua: Abra la tapa del depósito de agua, rellene el depósito con agua y cierre la tapa correctamente.

Nota: No utilice detergentes o desinfectantes no indicados.

③ Instalar el módulo de fregado: Inserte el módulo de fregado en paralelo, como indica la flecha, y deslícelo en la parte trasera del aspirador hasta que suene un clic.

Pulse el botón Ⓐ, o puede utilizar la aplicación Mi Home/Xiaomi Home para empezar la limpieza.

• No utilice el módulo de fregado cuando no haya nadie en la casa. Para evitar que acceda a zonas con alfombras, puede utilizar objetos que le bloqueen el paso.
• Use la APP para ajustar la cantidad de agua necesaria.

④ Para quitar el depósito de agua, presione hacia adentro ambos lados y deslice el depósito hacia atrás para separarlo del aspirador.

Nota: Cuando el aspirador esté cargándose o no esté en uso, extraiga el módulo de fregado, saque el agua que quede en el depósito y limpie la mopa para evitar moho y olores.

Mantenimiento rutinario

Contenedor de polvo y filtro

1. Abra la tapa del aspirador con mopa, apriete las pinzas del contenedor para retirar el contenedor de polvo.

1. Abra la tapa del contenedor como lo indica el diagrama.

1. Retire el filtro, enjuague repetidamente y golpee suavemente el marco del filtro para eliminar la mayor cantidad de suciedad posible.

Nota: No intente limpiar el filtro con un cepillo ni con los dedos.

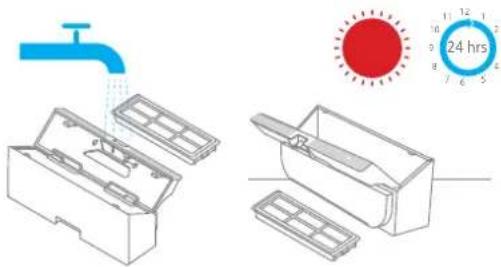

1. Lave el contenedor de polvo y el filtro con agua y luego apártelos para que se sequen por completo antes de instalarlos.

• Solo debe utilizar agua limpia para limpiar el filtro. No utilice detergente,
• El filtro debe estar totalmente seco antes de utilizarlo (espere unas 24 horas).

Mantenimiento rutinario

Módulo de fregado

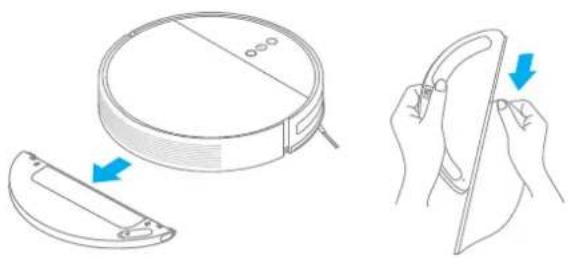

1. Pulse las pinzas laterales del módulo de fregado y tire para extraer el módulo. Tire de la almohadilla de la mopa del módulo de fregado para extraerla.

1. Vacíe el agua restante en el tanque de agua y deje secar al aire.

1. Limpiar y secar la almohadilla de la mopa.

Nota: Extraíga la almohadilla del módulo de fregado antes de limpiarla. Asegúrese de que el agua sucia no vuelva a entrar por la salida de agua para que no se obstruya. No presione demasiado la almohadilla de la mopa, ya que podría dificultar su funcionamiento. La almohadilla debería estar limpia antes de cada uso. Recomendamos cambiarla cada 3 o 6 meses.

1. Si el flujo de agua es lento, o el volumen no está bien distribuido, limpie el orificio de aire de la tapa del tanque de agua.

Mantenimiento rutinario

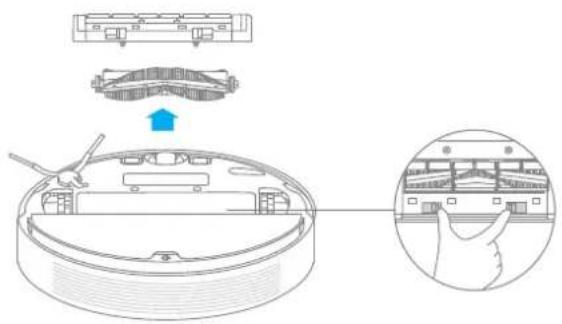

Dele la vuelta al aspirador con mopa y pulse las pinzas para quitar el protector del cepillo principal. Saque el cepillo principal del aspirador con mopa y limpie los rodamientos.

Utilice la herramienta de limpieza de cepillo incluida para eliminar los pelos enredados en el cepillo.

Nota: Si hay una gran cantidad de cabello o este está muy enredado, retírelo cuidadosamente para evitar dañar el cepillo principal.

Cepillo lateral Cepillo principal

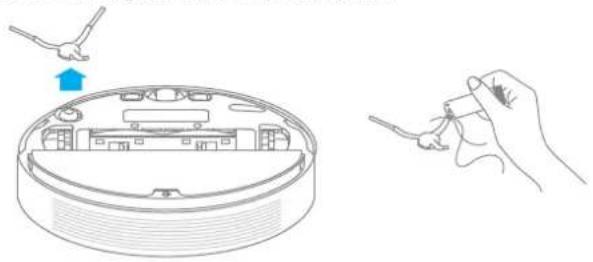

Dele la vuelva al aspirador con mopa y extraiga el cepillo lateral como se muestra en el diagrama siguiente para limpiarlo.

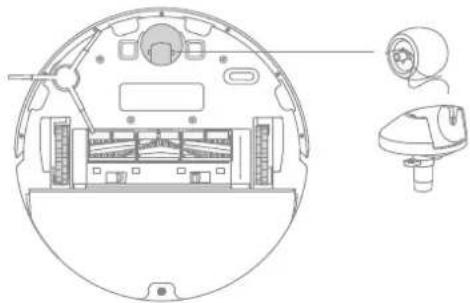

Dele la vuelta al aspirador con mopa y retire la rueda omnidireccional. Quite los pelos, la suciedad y otros desechos de la rueda y el eje.

Nota: Use herramientas como un destornillador pequeño, etc. para separar el eje y el neumático.

Mantenimiento rutinario

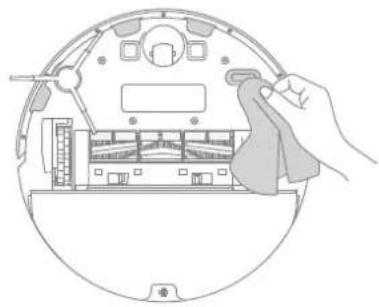

Use un paño suave para limpiar todos los sensores del aspirador con mopa, incluyendo:

Sensor de navegación visual

Sensor de desaceleración infrarrojo

Sensor de caída y sensor óptico

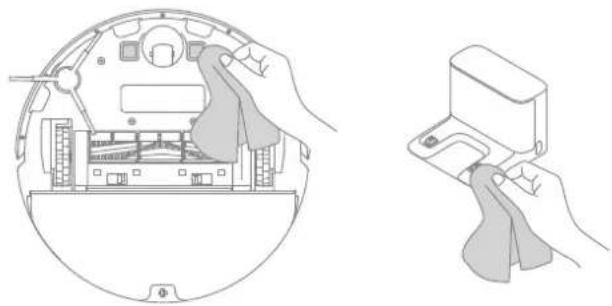

Limpie los contactos del cargador con un paño suave.

Preguntas Frecuentes

Tipo de problema	Solución
El aspirador no se enciende	El nivel de la batería es bajo. Recargue el aspirador en la base de carga y pruebe de nuevo.La temperatura ambiente es demasiado baja (por debajo de 0^ ) o demasiado alta (por encima de 40^ ). La temperatura óptima para el funcionamiento del aspirador está entre 0 y 40^ .
El aspirador no se recarga	La base de carga no está recibiendo energía. Por favor, confirme que ambos extremos del cable de alimentación están conectados correctamente.Fallo de contacto, Limpie el contacto de carga de la base de carga y el aspirador.
El aspirador no vuelve a la base de carga	Hay demasiados obstáculos alrededor de la base de carga. Coloque la base de carga en una zona más abierta y libre de obstáculos.Por favor, limpie el área de emisión de señal de la base de carga.
El aspirador no funciona adecuadamente.	Apague el aspirador y vuelva a encenderlo.
El aspirador hace un ruido extraño	Un objeto extraño puede estar obstruyendo el cepillo principal, el cepillo lateral o alguna de las ruedas principales. Apague el aspirador y elimine la basura acumulada.
El aspirador no limpia de forma correcta o deja basura a su paso.	El depósito de suciedad está lleno. Por favor, vacíelo.El filtro está bloqueado. Por favor, límpielo.Un objeto extraño está obstruyendo el cepillo principal. Por favor, límpielo.
El aspirador no se conecta al Wi-Fi.	La señal Wi-Fi es débil. Asegúrese de que el aspirador se encuentra en una zona con una buena señal de Wi-Fi.La conexión Wi-Fi no funciona correctamente. Reinicie el Wi-Fi, descárguese la última versión de APP, e intente conectarlo de nuevo.

Preguntas Frecuentes

Tipo de problema Solución
El aspirador no realiza la limpieza programada.	El aspirador tiene la batería baja. La limpieza programada no comenzará si el aspirador no tiene al menos un 15% de batería restante.
Dejar el aspirador en la base de carga una vez que está completamente cargado consume energía?	Dejar el aspirador en la base de carga tras haber completado la carga de la batería consume muy poca electricidad y ayuda a mantener un funcionamiento óptimo de la batería.
Necesitamos cargar el aspirador durante 16 horas las tres primeras veces que lo usemos?	Las baterías de Litio no se ven afectadas por este proceso, por lo que no es necesario cargar durante 16 horas el aspirador antes de usarlo.
No sale agua del módulo de fregado o solo sale un poco de agua.	Compruebe que el depósito de agua está lleno de agua y limpie la mopa si es necesario.Compruebe que la mopa está colocada correctamente, de acuerdo con el manual.
Demasiada agua sale del módulo de fregado.	Asegúrese de que el depósito de agua está cerrado correctamente.
El aspirador no reanuda la limpieza a pesar de que tiene batería suficiente.	Compruebe que el aspirador no se encuentra en modo No Molestar.El aspirador no reanuda la limpieza cuando es recargado manualmente o colocado en la base de carga.
El aspirador no vuelve a la base de carga después de ser movido.	Mover el aspirador puede provocar que se reposicione por sí mismo o genere un nuevo mapa. Si la base de carga se encuentra muy lejos, es posible que no pueda acudir para recargarse.

Especificaciones

Aspirador con mopa Base de carga

Modelo RVS5-WH0
Capacidad nominal de la batería	5200 mAh
Conexión inalámbrica	Wi-Fi IEEE 802,11 b/g/n 2,4 GHz
Tensión nominal	14,4 V ---
Potencia nominal 40 W
Frecuencia de operación 2400-2483,5 MHz
Potencia máxima de salida	<20 dBm

En condiciones normales de uso, este equipo debe mantenerse a una distancia de, al menos, 20 cm entre la antena y el cuerpo del usuario.

	RCS0Modelo
Entrada	100-240 V ~ 50/60 Hz 0,5 A
Salida	19,8 V--- 1 A

Información sobre RAEE

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no deben mezclarse con residuos domésticos sin clasificar. En su lugar, debe proteger la salud humana y el medio ambiente entregando sus equipos de desecho a un punto de recogida para el reciclaje de residuos de equipos eléctricos y electrónicos, designado por el gobierno o las autoridades locales. La eliminación y el reciclado correctos ayudarán a evitar posibles consecuencias negativas para el medio ambiente y la salud humana. Póngase en contacto con el instalador o con las autoridades locales para obtener más información sobre la ubicación y las condiciones de dichos puntos de recogida.
