MANUALE UTENTE K 180 Güde

Traduzione del Manuale d’Uso originale Compressore

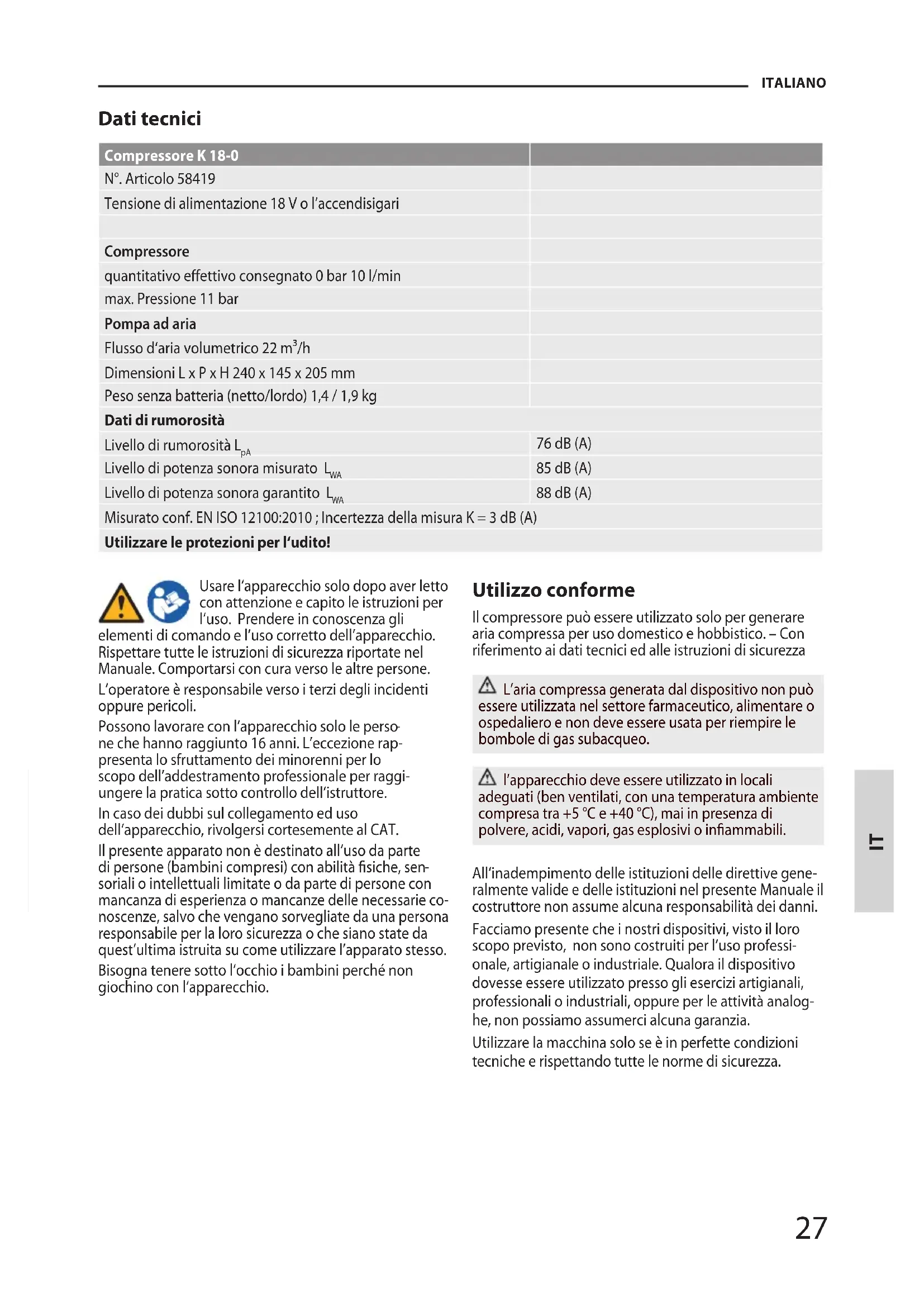

Dati tecnici Compressore K 18-0 N°. Articolo 58419 Tensione di alimentazione 18 V o l’accendisigari Compressore quantitativo eettivo consegnato 0 bar 10 l/min max. Pressione 11 bar Pompa ad aria Flusso d‘aria volumetrico 22 m³/h Dimensioni L x P x H 240 x 145 x 205 mm Peso senza batteria (netto/lordo) 1,4 / 1,9 kg Dati di rumorosità Livello di rumorosità L

76 dB (A) Livello di potenza sonora misurato L

85 dB (A) Livello di potenza sonora garantito L

88 dB (A) Misurato conf. EN ISO 12100:2010 ; Incertezza della misura K = 3 dB (A) Utilizzare le protezioni per l‘udito! Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Prendere in conoscenza gli elementi di comando e l’uso corretto dell’apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. L‘operatore è responsabile verso i terzi degli incidenti oppure pericoli. Possono lavorare con l‘apparecchiosolo le perso

ne che hannoraggiunto 16 anni. L’eccezionerap- presenta lo sfruttamento deiminorenni per lo

opodell’addestramento professionaleper raggi- ungere la pratica sottocontrollo dell‘istruttore. In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT. Il presente apparato non è destinato all’uso da parte di persone (bambini compresi) con abilità siche, sen

soriali o intellettuali limitate o da parte di persone con mancanza di esper ienza o mancanze delle necessarie co- noscenze, salvo che vengano sorvegliate da una persona responsabile per la loro sicurezza o che siano state da quest’ultima istruita su come utilizzare l’apparato stesso. Bisogna tenere sotto l‘occhio i bambini perché non giochino con l‘apparecchio. Utilizzo conforme Il compressore può essere utilizzato solo per generare aria compressa per uso domestico e hobbistico. – Con riferimento ai dati tecnici ed alle istruzioni di sicurezza L’aria compressa generata dal dispositivo non può essere utilizzata nel settore farmaceutico, alimentare o ospedaliero e non deve essere usata per riempire le bombole di gas subacqueo. l’apparecchio deve essere utilizzato in locali adeguati (ben ventilati, con una temperatura ambiente compresa tra +5 °C e +40 °C), mai in presenza di polvere, acidi, vapori, gas esplosivi o inammabili. All‘inadempimento delle istituzioni delle direttive gene- ralmente valide e delle istituzioni nel presente Manuale il

ostruttore non assume alcuna responsabilità dei danni. Facciamo presente che i nostri dispositivi, visto il loro scopo previsto, non sono costruiti per l‘uso professi- onale, artigianale o industriale. Qualora il dispositivo

vesse essere utilizzato presso gli esercizi artigianali, professionali o industriali, oppure per le attività analog- he, non possiamo assumerci alcuna garanzia. Utilizzare la macchina solo se è in perfette condizioni tecniche e rispettando tutte le norme di sicurezza. ITALIANO28

Rischi residui Anche con l‘uso corretto e con il rispetto di tutte le nor- me di sicurezza, possono esserci sempre rischi residuali. Comportamento in caso d’emergenza Applicare il pronto soccorso relativo all’incidente e rivol- gersipiù rapidamente al medico qualicato.Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. In caso di richiesta del pronto soccorso comunicare leseguenti informazioni

3. Numero dei feriti,

4. Tipo della ferita

Requisiti all’operatore Questo apparecchio non è destinato all’utilizzo dalle persone (compresi i bambini) con ridotte capacità siche, sensoriali o mentali, oppure con mancanza di conoscenze ed esperienze. Qualica:: Oltre le istruzionidettagliate del professio- nista, peruso della macchina non ènecessaria alcuna qualicaspeciale

Età minima:: Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 16 anni. L’eccezionerap- presenta lo sfruttamento deiminorenni per lo sco- podell’addestramento professionaleper raggiungere la

atica sottocontrollo dell‘istruttore. Istruzioni:: L‘uso dell‘apparecchio richiedesolo le adeguate istruzioni delprofessionista rispettiva- menteleggere il Manuale d’Uso. Nonsono necessarie le istruzionispeciali. Avvertenze generali di sicurezza per elettroutensili AVVERTENZA Leggere tutte le avvertenze di sicurezza, istruzioni operative, spiegazioni e speci- che fornite con l’elettroutensile. Il mancato rispetto delle istruzioni di seguito riportate può causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di pericolo e le istru- zioni operative per ogni esigenza futura. Il termine «elettr outensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a pile (senza linea di allacciamento). Sicurezza della postazione di lavoro

enere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.

vitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas..

enere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Lavorare in modo concentrato, eventuali distrazioni potrebbero comportare la perdita del controllo sull’elettroutensile.

1) Sicurezza elettrica

vitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.. b) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

2) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’eetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti.

ndossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando i dispositivi di protezione individuale quali maschera di respirazione, scarpe antiscivolo, elmetto di protezione, oppure tappi per le orecchie a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

vitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti.

rima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Dimenticare un accessorio o una chiave inseriti in una parte rotante della macchina può provocare seri incidenti.

vitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti troppo larghi o monili. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento. ITALIANO29

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Evitare che la familiarità acquisita utilizzando l’utensile frequentemente porti a diventare negligenti e a ignorare i principi di sicurezza applicabili all’utensile. Un’azione svolta in modo negligente può causare lesioni gravi in una frazione di secondo.

3) Trattamento accurato ed uso corretto degli

elettroutensili a) Non sottoporre l’elettroutensile a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per tale uso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sull‘apparecchio o di sostituzione degli accessori oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tali precauzioni ridurranno il rischio che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori della portata di bambini. Non consentire l’uso dell’elettroutensile a persone non abituate a usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di suciente esperienza. e) Eseguire una regolare manutenzione dell’elettroutensile e degli accessori. Accertarsi che le parti mobili siano perfettamente allineate, che non s’inceppino e che non vi siano pezzi rotti o altre condizioni che potrebbero limitare il funzionamento dell’elettroutensile stesso. In caso di danni, far riparare l’elettroutensile prima dell’uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre alati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l’elettroutensile, gli accessori, gli utensili per applicazioni speciche, ecc., sempre nell’osservanza delle presenti istruzioni, considerando sempre le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere le maniglie e le superci di presa asciutte, pulite ed esenti da oli e grassi. Maniglie e superci di presa scivolose non permettono di maneggiare l’elettroutensile in sicurezza e di controllarlo in situazioni impreviste.

4) Trattamento ed utilizzo appropriato di utensili

dotati di batterie ricaricabili a) Caricare la batteria ricaricabile solo ed esclusi- vamente nei dispositivi di carica consigliati dal produttore. Un dispositivo di ricarica previsto per un determinato tipo di batteria potrebbe essere un pericolo di incendio se utilizzato con un tipo diverso di batteria ricaricabile. b) Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicita- mente previste. L’uso di batterie ricaricabili di tipo div erso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi.Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Norme Di Sicurezza ATTENZIONE! La scossa elettrica! Esiste il rischio dell’infortunio dalla scossa elettrica! Controllare la tensione. Dati tecnici indicati sulla targhet- ta devono corrispondere alla tensione di rete.

ontrollare che il cavo elettrico non sia danneggiato prima di mettere in funzione l’unità. Il compressore non deve entrare in contatto con acqua o altri liquidi. Inoltre, il getto di liquido che esce dagli utensili collegati al compressore non deve mai essere di

retto verso il compressore stesso L’unità è sotto tensione e potr ebbero vericarsi scosse elettriche o corto circuiti. Non utilizzare l’apparecchio a piedi nudi o con mani e piedi bagnati. ITALIANO30

L’aria compressa è una forma di energia potenzialmente pericolosa, quindi è necessario prestare attenzione quando si utilizza il compressore e i suoi accessori. Il presente apparato non è destinato all’uso da parte di persone (bambini compresi) con abilità siche, sensoriali o intellettuali limitate o da parte di persone con mancan- za di esperienza o mancanze delle necessarie conoscenze, salv o che vengano sorvegliate da una persona responsa- bile per la loro sicurezza o che siano state da quest’ultima istruita su come utilizzare l’apparato stesso. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. Istruire i bambini e le persone non autorizzate a mantenere una distanza di sicurezza dall’apparecchio. Non azionare mai il compressore senza sorveglianza. Non dirigere mai il getto di aria compressa/liquido verso persone, animali o se stessi. Non tenere mai il getto d’aria puntato negli orizi del corpo. Sussiste il rischio di lesioni mortali! Tenere sempre in ordine l’area di lavoro. Il compressore in funzione deve essere posizionato su una base stabile. Utilizzare il compressore solo in posizione verticale. Gli occhiali protettivi devono essere indossati durante l’uso del compressore per proteggere gli occhi dai corpi estranei lanciati dal getto d’aria compressa. Trasportare sempre il compressore solo per la maniglia. L’uso dell’aria compressa per i vari scopi a cui è destinata richiede la conoscenza e il rispetto delle normative speci

che di ciascun caso.

uesto compressore è stato progettato per un funzio- namento intermittente come indicato sulla targhetta dei

ti tecnici (ad es. S3-25 signica 2,5 minuti di funziona- mento e 7,5 minuti di fermo) per evitare il surriscalda- mento del motore elettrico. In caso di surriscaldamento, il dispositivo di protezione termica del motore si attiva e interrompe automaticamente l’alimentazione. Quando la temperatura di funzionamento normale viene ripristinata, il motore si riaccende automaticamente. Non lasciare il compressore acceso durante la notte, l’unità potrebbe diventare una fonte di pericolo. Alla ne della giornata di lavoro, spegnere sempre l’interruttore on/o e scollegare il compressore dall’alimentazione. Non lasciare esposto l’apparecchio agli agenti atmosferici (pioggia, sole, nebbia, neve). Se il compressore viene utilizzato all’aperto, dopo l’uso deve essere conservato in un luogo coperto o in una stanza chiusa. Non utilizzare il compressore all’aperto in caso di pioggia o maltempo! Non mettere oggetti inammabili o di nylon e tessuto vicino e/o sopra il compressore. Non coprire le aperture di aspirazione dell’aria sul com

l compressore non deve essere installato in un veicolo per scopi commerciali senza la previa approvazione di un esperto! Conservare le macchine e gli strumenti inutilizzati in modo sicuro in un luogo asciutto e fuori dalla portata dei bambini. Simboli Per ridurre il rischio di una lesione, leggere il manuale operativo. Utilizzare le protezioni per l‘udito! Utilizzare gli occhiali di protezione! Rimuovere la batteria. Classe di protezione III Gli apparecchi difettosi e/o da smaltire devo- no essere consegnati ai centri autorizzati. Smaltire l’olio esausto in modo ecologico. Evitare la contaminazione del suolo da prodotti petroliferi. Simbolo CE Manutenzione Prima di ogni intervento di regolazione, pulizia o manutenzione togliere la batteria sostituibile dalla macchina. Non pulire la macchina e i suoi componenti con solventi, liquidi inammabili o tossici. Impiegare solamente un panno umido. Senza olio Non c’è bisogno di rabboccare l’olio per il funzionamento Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili. Tutte le riparazioni e i lavori non descritte nel presente manuale d‘uso possono essere eseguite solo da persona

le qualicato e autorizzato.

utte le riparazioni e i lavori non descritte nel presente manuale d‘uso possono essere eseguite solo da personale qualicato e autorizzato. Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l‘acqua sul corpo della macchina! Non pulire materie plastiche con un solvente o con liquidi inammabili o tossici. Per pulire usare soltanto uno straccio umido. Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione ITALIANO31 e cura mancanti possono potare agli incidenti e ferite inaspettabili. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com. Trasporto e conservazione Durante il trasporto, assicurare l‘apparecchio contro il ribaltamento, la caduta o lo scivolamento. Per trasportare l‘apparecchio usare solo un apposito dispositivo di trasporto. Conservare l’apparecchio in un luogo asciutto. Smaltimento Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati. Smaltimento dell‘imballo da trasporto. L‘imballo protegge l‘apparecchio contro i danni durante il tr asporto. I materiali d‘imballo vengono scelti nor- malmente secondo i criteri ecologicamente accettabili ed i criteri di manipolazione dei riuti e sono quindi ricic- labili. La restituzione dell‘imballo al circolo dei materiali risparmia le materie prime e diminuisce la presenza dei riuti. Le singole parti degli imballi (es. foglio, styropor®) possono essere pericolosi per i bambini. Pericolo di soocamento! Conservare le parti degli imballi fuori la portata dei bambini e smaltirgli prima possibile. Garanzia Il periodo di garanzia è di 12 mesi in caso di uso indus- triale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell’acquisto dell’apparecchio. La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l’originale del documento d’acquisto riportante la data di vendita. La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l’originale del documento d’acquisto riportante la data di vendita. Informazioni importanti per il cliente Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell‘imballaggio originale. Tale misura previene, in modo eciente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L‘apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale. Assistenza Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d’Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non buro- cratica. Ci dareste la mano, per favore, per poter aiutar

i? Per poter identicare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l’anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-mail: support@ts.guede.com Rimozione del difetto Guasto Causa Rimozione Il compressore non parte all’accensione Batteria ricaricabile scarica Controllare la batteria e caricarla occasionalmente Il compressore diventa troppo caldo L’aria di alimentazione non è su- ciente

ssicurarsi che la ventilazione sia suciente (distanza minima dal muro 40 cm) Tempo di funzionamento troppo lungo Spegnere il compressore Il gruppo compressore è surriscal

dato e il compressore si spegne

l gruppo compressore è sovraccarico Noticare l’assistenza Güde Il gruppo compressore è difettoso Noticare l’assistenza Güde È presente una sottotensione nel gruppo compressore Caricare la batteria
