MANUALE UTENTE H950 Winix

Leggere attentamente e attenersi scrupolosamente a tutte le regole e istruzioni di sicurezza nel presente manuale prima dell'attivazione.

La garanzia relativa al prodotto è stampata sul retro della presente guida, per cui si raccomanda di conservare la stessa in luogo sicuro per futuri utilizzi. Manuale utente PURIFICATORE ARIA WINIX Modello Guida all'utilizzo e alla cura ¥Î«—ªÍ∫Œ¿Œ∞˙ Developed in partnership with Drexel University (Philadelphia, PA, USA)98 Italiano HR 950 CONTENUTI Il presente prodotto è adatto esclusivamente a 220 ~ 240V. Francese 25 Spagnolo 49 Tedesco 73 Italiano 97 Olandese 121 Purificazione dell'aria in 5 fasi 99 Controlli 100 Setup Dove utilizzare 101 Installazione dei filtri 102 Istruzioni di sicurezza Sicurezza e precauzioni 104 Funzionamento Funzionamento iniziale 105 Modalità di funzionamento 106 Caratteristiche e impostazioni 107 Cura e manutenzione Cura del filtro 109 Cura del sensore Smart 113 Pulizia 114 Risoluzione dei problemi Domande frequenti 115 Specifiche dell'apparecchio 117 Garanzia del prodotto 11899 Italiano HR 950 CONTENUTI CONFEZIONE

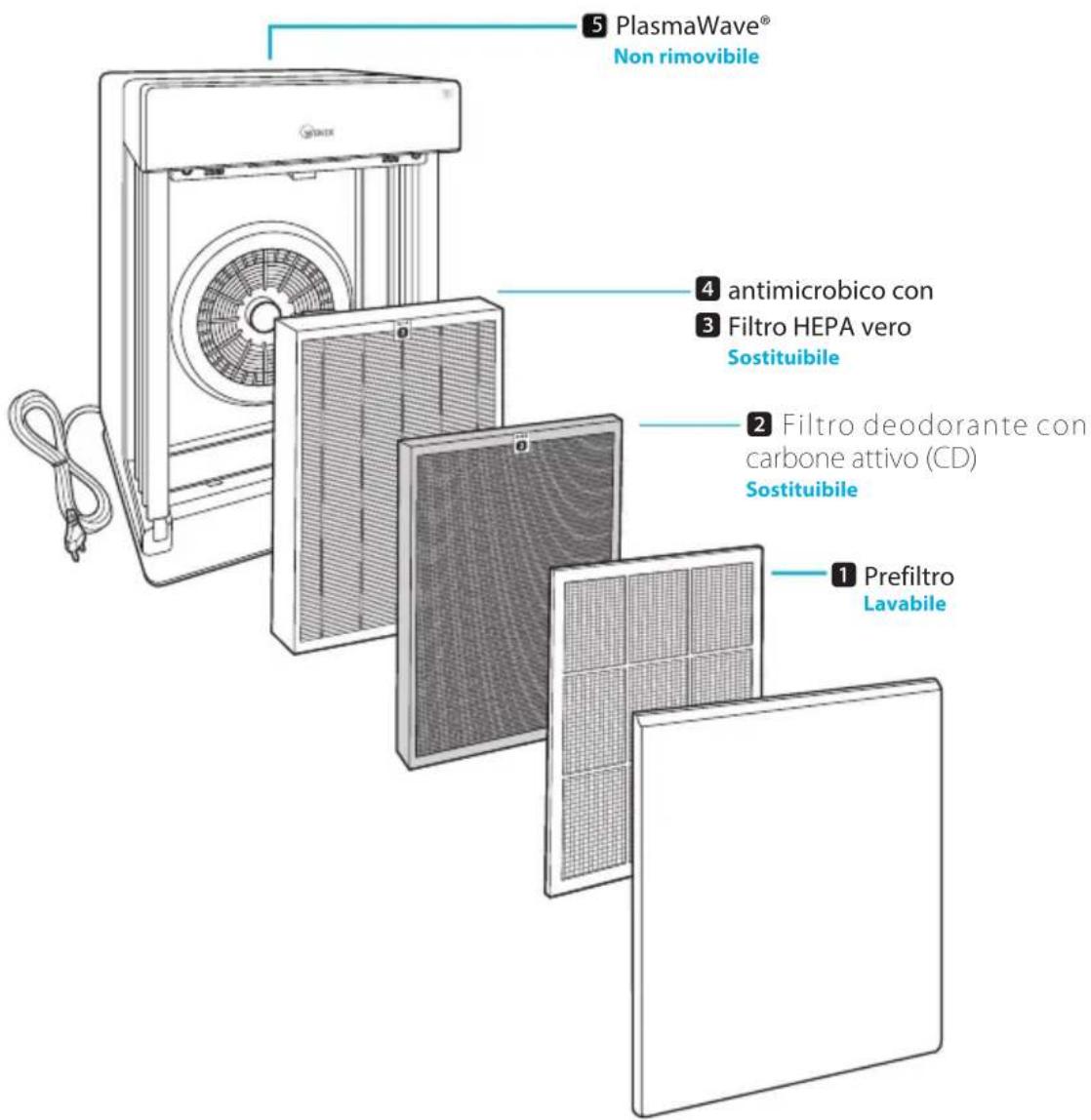

Non rimovibileSostituibileLavabileSostituibile

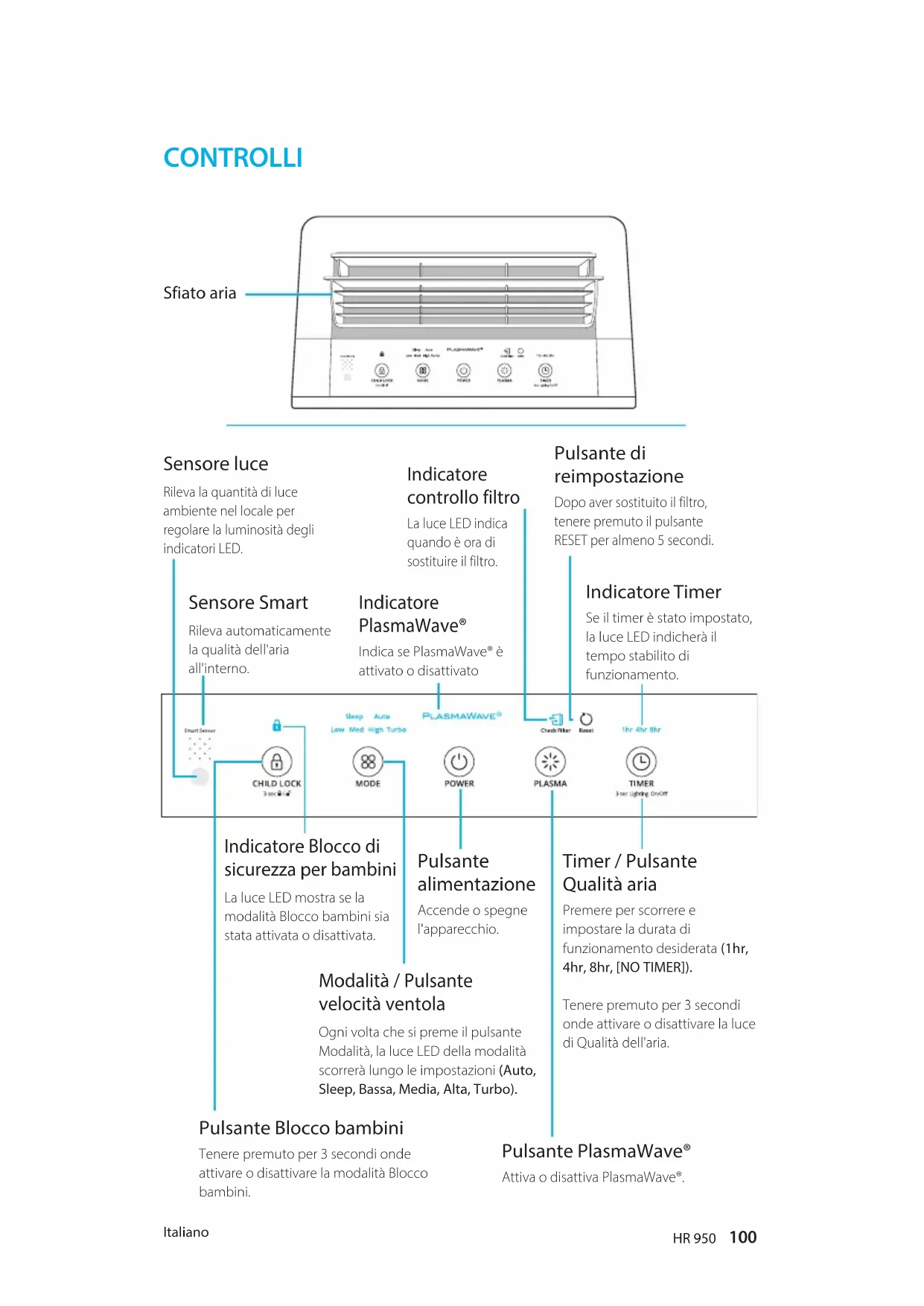

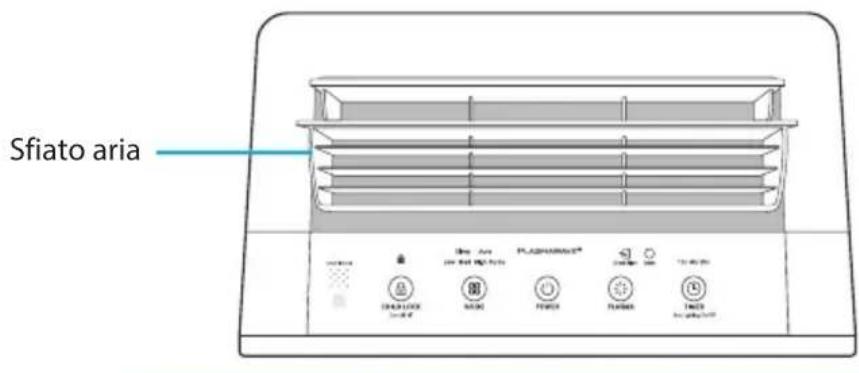

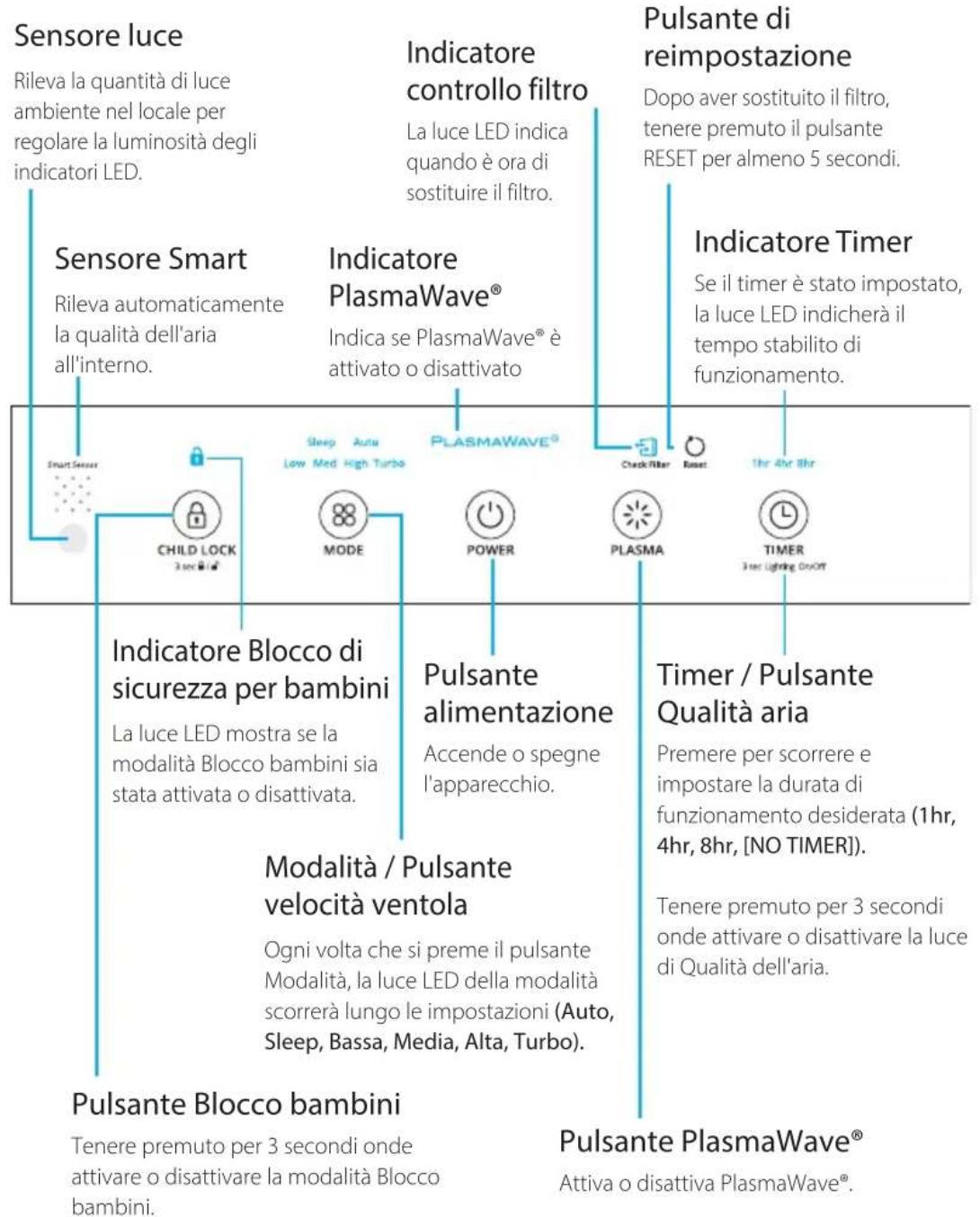

Italiano HR 950 Sfiato aria Sensore luce Rileva la quantità di luce ambiente nel locale per regolare la luminosità degli indicatori LED. Indicatore Timer Se il timer è stato impostato, la luce LED indicherà il tempo stabilito di funzionamento. Indicatore PlasmaWave® Indica se PlasmaWave® è attivato o disattivato Sensore Smart Rileva automaticamente la qualità dell'aria all'interno. Indicatore Blocco di sicurezza per bambini La luce LED mostra se la modalità Blocco bambini sia stata attivata o disattivata. Pulsante Blocco bambini Tenere premuto per 3 secondi onde attivare o disattivare la modalità Blocco bambini. Modalità / Pulsante velocità ventola Ogni volta che si preme il pulsante Modalità, la luce LED della modalità scorrerà lungo le impostazioni (Auto, Sleep, Bassa, Media, Alta, Turbo). Pulsante alimentazione Accende o spegne l'apparecchio. Timer / Pulsante Qualità aria Premere per scorrere e impostare la durata di funzionamento desiderata (1hr, 4hr, 8hr, [NO TIMER]). Tenere premuto per 3 secondi onde attivare o disattivare la luce di Qualità dell'aria. Pulsante PlasmaWave® Attiva o disattiva PlasmaWave®. Indicatore controllo filtro La luce LED indica quando è ora di sostituire il filtro. Pulsante di reimpostazione Dopo aver sostituito il filtro, tenere premuto il pulsante RESET per almeno 5 secondi. CONTROLLISetup | Installazione Italiano HR 950 AVVERTENZA Seguire le presenti istruzioni per ridurre il rischio di lesioni gravi o morte, oltre a quello di danneggiare l'apparecchio. DOVE UTILIZZARE Non utilizzare in caso di nebbie o fumi di oli industriali, o di grandi quantità di polveri metalliche.Non installare in alcun tipo di motore o veicolo di trasporto (camion, barche, navi, ecc.)Non collocare presso materiali infiammabili (aerosol, combustibili, gas, ecc.)Non collocare sotto prese elettricheNon collocare presso elementi riscaldantiNon collocare in aree con eccessiva presenza di gas nociviNon collocare l'apparecchio di fronte a vento o correnti d'ariaNon collocare in aree eccessivamente umide, dove l'apparecchio potrebbe bagnarsiLasciare 30 ~ 46 cm di spazio tra TV, radio e altri apparecchi elettroniciCollocare all'interno, lontano dalla luce diretta del solel'esposizione diretta può causare malfunzionamenti o guasti nel prodotto.Collocare esclusivamente su superfici rigide e piattesuperfici fragili o inclinate possono risultare in rumori e vibrazioni anomali. Il presente apparecchio non è progettato per la conservazione di documenti o di opere d'arte. l'interferenza elettromagnetica di alcuni dispositivi può causare malfunzionamenti nel prodotto. 30~46 cm 10 cm102 Installazione | Setup Italiano HR 950 3 Filtro HEPA vero antimicrobico 2 Filtro al carbone attivo CD 1 Prefiltro

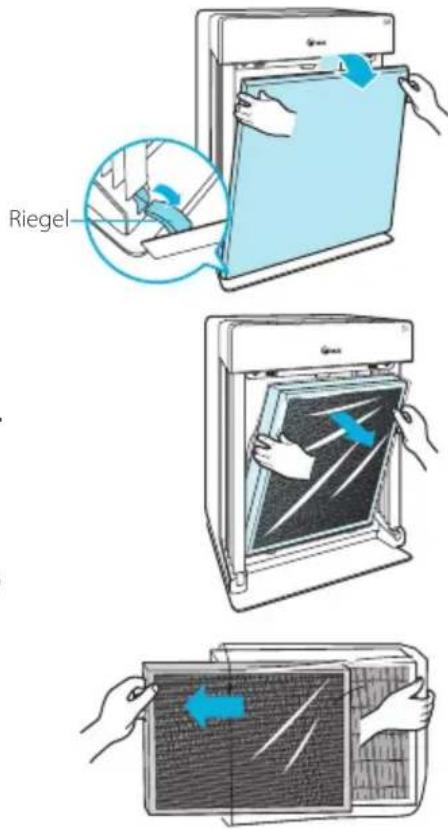

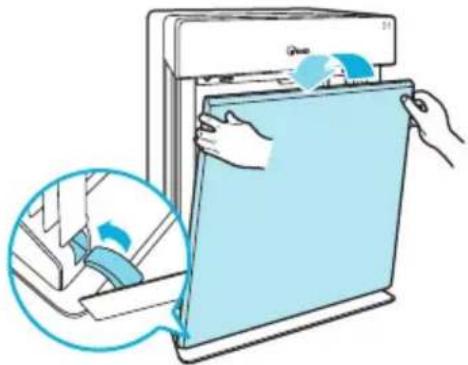

Rimuovere il pannello anteriore afferrandone il bordo superiore e tirandolo delicatamente verso di sé.

Per rimuovere il pannello anteriore, sganciare il fermo sul bordo inferiore del pannello. Riegel

Rimuovere i filtri, protetti all'interno di un imballo in plastica, dall'apparecchio.

Rimuovere i filtri dall'imballo protettivo in plastica.

Attivare l'apparecchio senza rimuovere i ltri dalla plastica può causare rumori anomali, deformazione o incendio, in caso di surriscaldamento.

Installare i filtri finché risultino fissati saldamente al loro posto. I filtri devono essere installati nell'ordine seguente: 3 Filtro HEPA vero antimicrobico (retro) 2 Filtro al carbone attivo CD (in mezzo) 1 Prefiltro (fronte)

Per installare il preltro, inserire le linguette inferiori nelle fessure su entrambi i lati della parte inferiore dell'apparecchio, dopodiché ruotare verso l'alto per inserire le linguette superiori nelle fessure sulla parte superiore dell'apparecchio, nché entrambi i lati risultino al loro posto, cliccando in modo percettibile.

INSTALLAZIONE DEI FILTRI

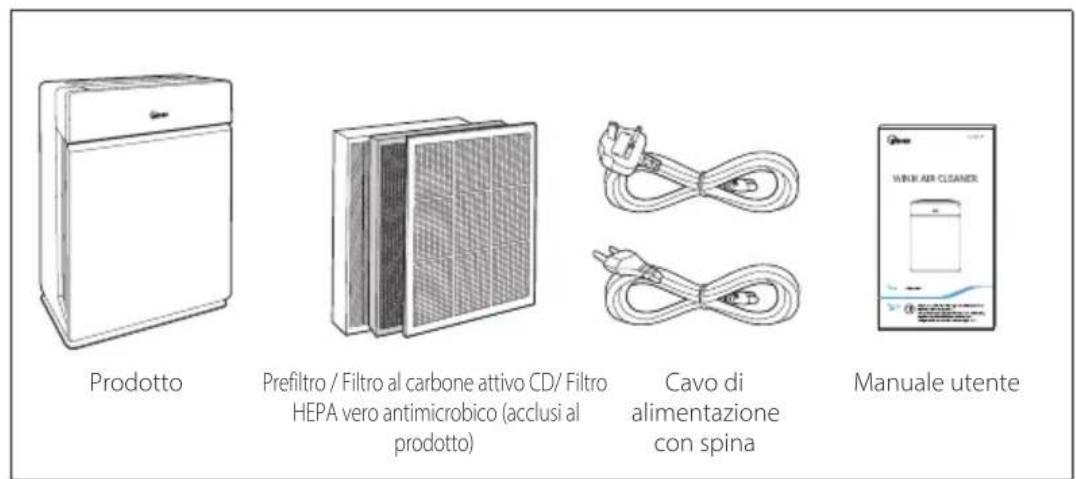

Il presente prodotto viene fornito di tutti i filtri richiesti. Rimuovere l'imballo protettivo in plastica dai filtri prima dell'uso. Attivare l'apparecchio senza averne rimosso l'imballo in plastica può provocare guasti al prodotto. Scollegare l'apparecchio e assicurarsi che sia spento prima di installare i filtri. L'alimentazione dell'apparecchio verrà automaticamente interrotta, una volta aperto il pannello anteriore.Setup | Installazione Italiano HR 950

Sostituire il pannello anteriore inserendo dapprima il fermo che si trova sul bordo inferiore nella base dell'apparecchio, dopodiché ruotare il pannello in alto, verso la parte superiore dell'apparecchio, finché si chiuda magneticamente a scatto.

Quando riparare e sostituire i filtri: FiltroIndicatore luminosoQuando riparareQuando sostituire1 PrefiltroNessuno Pulire ogni 14 giorni Fisso Filtro al carbone attivo CD NON può essere LAVATODurata fino a 12 mesi3 Filtro HEPA vero antimicrobico Gli intervalli tra le sostituzioni dei filtri possono variare a seconda del locale. Per un uso ottimale, il Prefiltro può essere pulito ogni 14 giorni, estendendo così la durata degli altri filtri. ▶Far riferimento alle pagine 109 - 113 per informazioni particolareggiate sulla cura dei filtri e su come sostituirli.

INSTALLAZIONE DEI FILTRI

this unitis compatiblewith this filter ITEM: 117130 FILTER J104 Italiano HR 950 Installazione | Setup

Prima di azionare l'apparecchiatura, leggere attentamente e seguire scrupolosamente le presenti precauzioni e istruzioni di sicurezza per evitare danni e assicurarne un uso sicuro. Non tirare il cavo di alimentazione nello scollegare l'apparecchioNon toccare la spina con le mani bagnateNon collegare altri apparecchi alla stessa presa o fornitura di alimentazioneScollegare l'apparecchio qualora non venga azionato per periodi di tempo prolungatiNon legare, né annodare il cavo di alimentazione mentre l'apparecchio è in funzioneNon scollegare o spostare l'apparecchio mentre è in funzioneQualora l'apparecchio fosse immerso nell'acqua, scollegarlo e contattare il servizio di assistenza clientiIl cavo può danneggiarsi se piegato, tirato, ritorto, ammassato, pizzicato forzatamente, o collocandovi sopra oggetti pesanti Assicurarsi che i filtri siano inseriti prima di attivare l'apparecchio attivare l'apparecchio senza filtri può accorciarne la durata e causare shock elettrico o lesioni. Fare attenzione a NON inserire corpi estranei nei condotti di ventilazione dell'apparecchio ovvero oggetti tra cui spilli, barre e monete. Non toccare alcuna parte all'interno dell'apparecchio con le mani bagnate l'alto voltaggio può causare shock elettrico. Assicurarsi che gli sfiati e le prese d'aria dell'apparecchio non si blocchino l'ostruzione potrebbe aumentare la temperatura interna, causando guasti e deformazioni al prodotto. Non utilizzare l'apparecchio come fosse uno sgabello, né collocarvi oggetti pesanti sopra potrebbero verificarsi lesioni alle persone o guasti e deformazioni al prodotto. Qualora il cavo di alimentazione risulti danneggiato, dovrà essere sostituito da un cavo o gruppo apposito disponibile presso il produttore o distributore. Il presente apparecchio non è progettato per essere usato da persone (bambini inclusi) con capacità fisiche, mentali e sensoriali ridotte o che manchino di esperienza e conoscenze, a meno che possano essere sorvegliati o ricevere le istruzioni riguardanti l'uso dell'apparecchio da una persona responsabile per la loro sicurezza. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. AVVERTENZA Seguire le presenti istruzioni per ridurre il rischio di lesioni gravi o morte, oltre a quello di danneggiare l'apparecchio.105 Italiano HR 950 Funzionamento | Attivare il purificatore d'aria

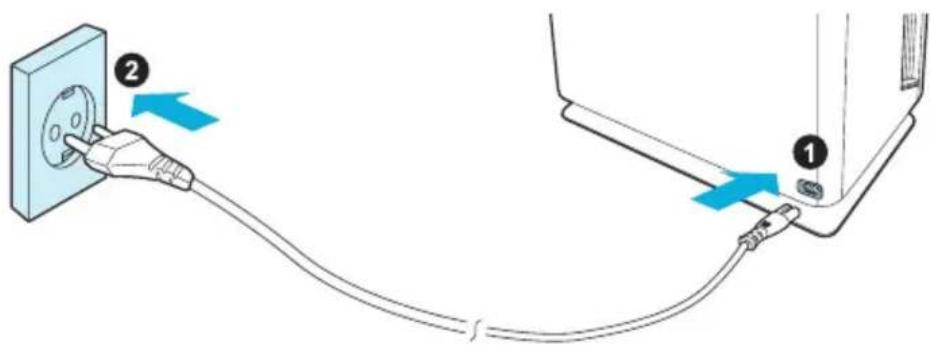

Inserire il cavo di alimentazione nello zoccolo ( ) sul retro dell'apparecchio e collegare a una presa di corrente ( ).

Le luci del Pannello di controllo si accenderanno e spegneranno.

Premere il pulsante [Alimentazione].

Durante i primi 4 minuti dell'accensione, la luce della Qualità aria lampeggerà, mentre i sensori Smart misureranno la qualità dell'aria nell'ambiente, dopodiché verrà avviato il funzionamento normale.

Alla prima accensione dell'apparecchio verrà impostata di default la modalità Auto con PlasmaWave®.

In modalità Auto, la velocità della ventola sarà regolata automaticamente a seconda della qualità dell'aria nel locale.

PlasmaWave® agisce rimuovendo gli inquinanti atmosferici nocivi.

In modalità Auto, con il migliorare della qualità dell'aria all'interno, la velocità della ventola verrà ridotta automaticamente a Bassa.

Mentre l'apparecchio è in funziona, si potrà udire un suono tipo cinguettio o ronzio. Il suono viene emesso dalle particelle di grandi dimensioni che passano attraverso PlasmaWave®, è normale e non indica guasti del prodotto. Per disattivare PlasmaWave® vedi pagina 107. FUNZIONAMENTO INIZIALE106 Italiano HR 950 Attivare il purificatore d'aria | Funzionamento

Modalità Auto Attiva il funzionamento in Auto basato sui sensori Smart della qualità dell'aria dell'apparecchio.

Premere il pulsante Modalità per selezionare la modalità Auto.

La luce LED della modalità indicherà se è stata selezionata la modalità “Auto” e il funzionamento verrà avviato.

Ogni volta che il pulsante Modalità viene premuto, si scorreranno le modalità (Auto, Sleep, Bassa, Media, Alta, Turbo).

Qualora sia in modalità Auto, la velocità della ventola viene regolata automaticamente a seconda della qualità dell'aria all'interno. Con il migliorare della qualità dell'aria all'interno, la velocità della ventola verrà ridotta automaticamente. Se la qualità dell'aria all'interno diminuirà, la velocità della ventola aumenterà automaticamente.

Alla prima accensione dell'apparecchio verrà attivata la modalità Auto e la velocità della ventola verrà impostata su Bassa.

Premere il pulsante Modalità per selezionare la modalità Sleep. xLa luce LED della modalità indicherà se è stata selezionata la modalità “Sleep” e il funzionamento verrà avviato.

Una volta selezionata la modalità Sleep, la velocità della ventola verrà automaticamente impostata su Bassa. La velocità della ventola può essere cambiata premendo il pulsante Velocità della ventola (modalità).

Ogni volta che il pulsante Modalità viene premuto, la luce LED della modalità scorrerà le impostazioni (Auto, Sleep, Bassa, Media, Alta, Turbo).107 Italiano HR 950 Funzionamento | Attivare il purificatore d'aria

Modalità manuale (impostazione velocità ventola) Gli utenti possono scegliere di impostare manualmente la velocità della ventola su Bassa, Media, Alta o Turbo.

Premere il pulsante Modalità per selezionare la velocità della ventola desiderata.

La luce LED della modalità indicherà la velocità della ventola selezionata e il funzionamento verrà avviato.

Quando la Modalità manuale è in uso, le modalità Auto e Sleep vengono disattivate automaticamente.

Timer Il timer può essere impostato qualora si desideri far funzionare l'apparecchio durante un lasso di tempo specifico.

Selezionare il periodo desiderato premendo il pulsante Timer.

La luce LED del Timer indicherà la durata selezionata del funzionamento.

Ogni volta che il pulsante Timer viene premuto, la luce LED del Timer scorrerà le impostazioni (1hr, 4hr, 8hr, [NO TIMER]).

PlasmaWave® PlasmaWave® è attivato di default ogni qualvolta l'apparecchio venga acceso.

Premere il pulsante Plasma una volta eettuata l'accensione per attivare o disattivare tale funzione.

Ogni volta che il pulsante Modalità viene premuto, la luce LED della Modalità scorrerà le impostazioni (Auto, Sleep, Bassa, Media, Alta, Turbo).108 Italiano HR 950 Attivare il purificatore d'aria | Funzionamento

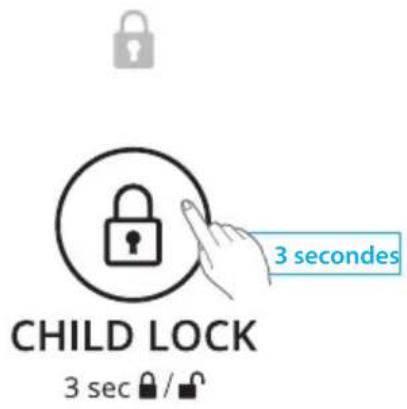

Blocco bambini Questa funzione impedisce ai bambini di manomettere il pannello di controllo.

Tenere premuto il pulsante Blocco bambini per 3 secondi per attivare o disattivare la funzione.

L'indicatore del Blocco bambini acceso indica che la funzione è attivata.

Una volta attivato il Blocco bambini, il pannello di controllo è bloccato e le impostazioni non possono venir modicate.

Per disattivarlo, tenere premuto il pulsante Blocco bambini per altri 3 secondi. 3 secondes

Luce LED Qualità aria La luce LED della Qualità dell'aria può essere accesa o spenta.

Per accendere o spegnere la luce LED della Qualità dell'aria tenere premuto il pulsante Timer per 3 secondi.

Se accesa, la luce LED indicherà la qualità dell'aria al momento, secondo i tre livelli BLU (buona), AMBRA (mediocre), ROSSO (cattiva)

Se la modalità Auto è attivata, la luce LED della qualità dell'aria potrebbe risultare accesa o meno, a seconda della quantità di luce ambiente nel locale.

Se è attivata la modalità Sleep, la luce dell'Indicatore della qualità dell'aria risulta spenta.

BLOCCO BAMBINI, LED QUALITÀ ARIA

3 seconds Air Quality Indicator109 Italiano HR 950Cura e manutenzione

Quando riparare e sostituire i filtri: Se l'indicatore di controllo del filtro luci a LED, è il momento di sostituire sia il vero HEPA CD antimicrobica e filtri a carbone attivo.FiltroIndicatore luminosoQuando riparareQuando sostituire1 PrefiltroNessunoPulire ogni 14 giorniFisso Filtro al carbone attivo CD NON può essere LAVATODurata fino a 12 mesi3 Filtro HEPA vero antimicrobico Gli intervalli tra le sostituzioni dei filtri possono variare a seconda del locale. Per un uso ottimale, il Prefiltro può essere pulito ogni 14 giorni, estendendo così la durata degli altri filtri.

Rimuovere i filtri Assicurarsi che l'apparecchio sia spento e scollegato prima di rimuovere i filtri. L'apparecchio non sarà più automaticamente alimentato, una volta aperto il pannello anteriore.

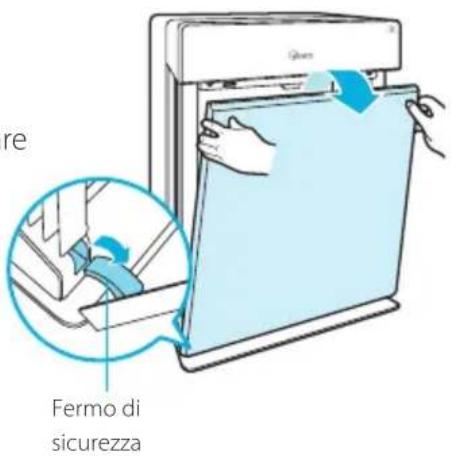

Rimuovere il pannello anteriore afferrandone il bordo superiore e tirandolo delicatamente verso di sé.

Per rimuovere il pannello anteriore, sganciare il fermo che si trova sul bordo inferiore del pannello. Fermo di sicurezza110 Italiano HR 950 Cura e manutenzione

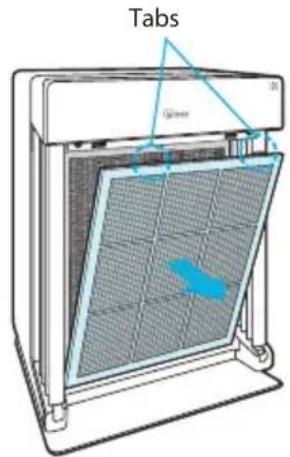

Premere le linguette sul bordo superiore per rimuovere il 1 Prefiltro. Tabs

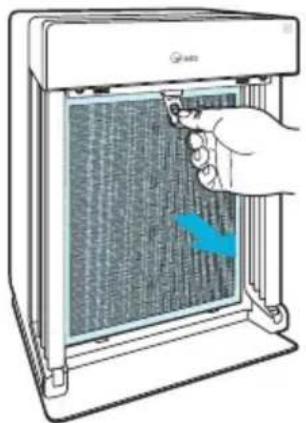

Rimuovere dapprima il 2 filtro al carbone attivo CD e quindi il 3 filtro HEPA vero antimicrobico tirando le linguette numerate sulla parte superiore di ciascun filtro.

Italiano HR 950Cura e manutenzione

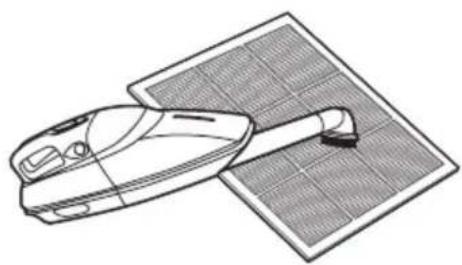

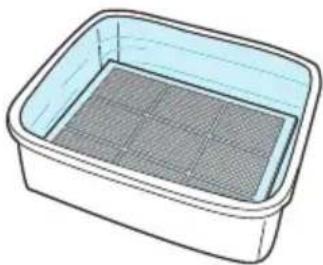

Pulizia del prefiltro Gli intervalli tra le pulizie dei filtri possono variare a seconda della qualità dell'aria. Per pulire il prefiltro utilizzare un aspirapolvere o un pennello morbido. In caso di sporcizia eccessiva, lavare con acqua a temperatura ambiente.

Usare soltanto acqua, non sostanze volatili come alcool o acetone.

Qualora il prefiltro si guasti o necessiti di essere comunque sostituito: Contattare il rivenditore locale.

Non usare benzene, alcool o altri fluidi volatili che possano causare guasti o macchie.

Il prefiltro è riutilizzabile dopo essere stato pulito, assicurarsi che sia completamente asciugato.

Non utilizzare acqua calda sopra i 40°C o fluidi volatili quali diluenti per vernici.

Dopo aver lavato il prefiltro, farlo asciugare completamente in una zona ben aerata, altrimenti svilupperà cattivo odore.

PULIZIA DEL PREFILTRO112

Italiano HR 950 Cura e manutenzione

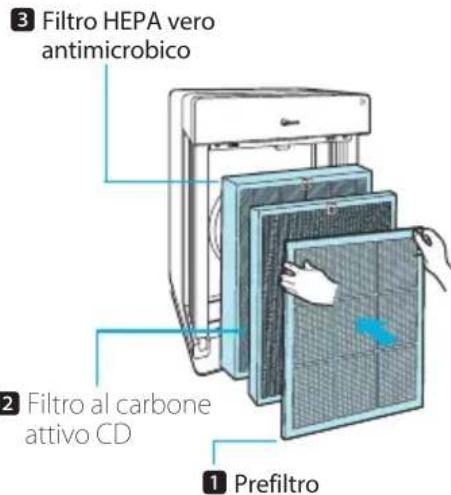

Montaggio e sostituzione dei filtri I filtri dovranno essere re-installati nell'ordine inverso rispetto alla loro rimozione.

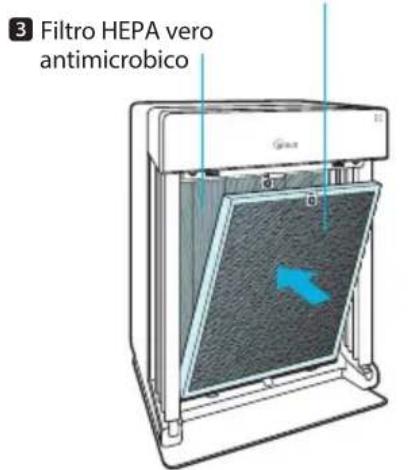

Inserire il filtro sostituivo 3 HEPA vero antimicrobico (retro), 2 il filtro al carbone attivo CD (in mezzo).

Rimuovere l'imballo protettivo in plastica dai nuovi ltri. Azionare l'apparecchio senza rimuovere i ltri dalla plastica può causare rumori anomali, deformazione o incendio, in caso di surriscaldamento.

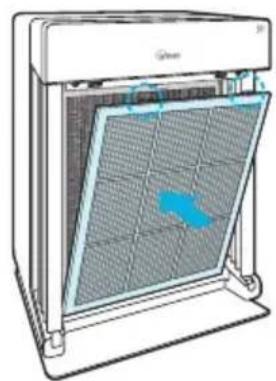

Inserire il 1 prefiltro (fronte).

Per installare il preltro, inserire le linguette inferiori nelle fessure su entrambi i lati della parte inferiore dell'apparecchio, dopodiché ruotare verso l'alto per inserire le linguette superiori nelle fessure sulla parte superiore dell'apparecchio, nché entrambi i lati risultino al loro posto, cliccando in modo percettibile.

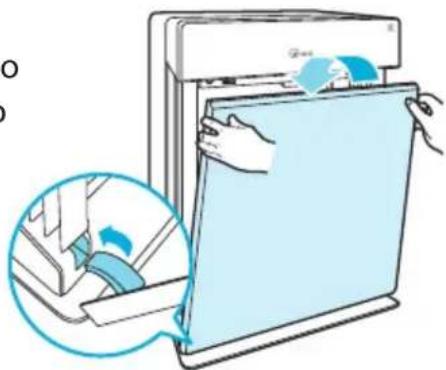

Sostituire il pannello anteriore inserendo dapprima il fermo che si trova sul bordo inferiore nella base dell'apparecchio, dopodiché ruotare il pannello in alto, verso la parte superiore dell'apparecchio, finché si chiuda magneticamente a scatto.

MONTAGGIO E SOSTITUZIONE DEI FILTRI

3 Filtro HEPA vero antimicrobico2 Filtro al carbone attivo CD113 Italiano HR 950 Cura e manutenzione

Dopo aver sostituito il filtro, turno il dispositivo. Una volta che la stampa di funzionamento del dispositivo, premuto il tasto RESET per 5 secondi.

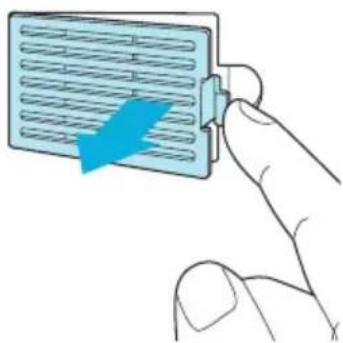

Pulizia del Sensore polvere Per una prestazione ottimale del Sensore polvere, che rileva le particelle di polvere atmosferica e ultrafini, pulirlo ogni due mesi. Pulirlo più frequentemente qualora l'apparecchio operi in locali con alti livelli di polvere.

Aprire il coperchio del Sensore polvere.

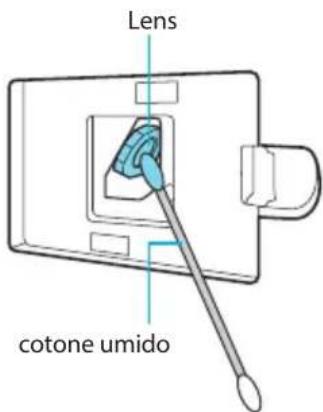

Usare un batuffolo di cotone umido per strofinare la lente e la presa del Sensore polvere.

Usare soltanto acqua per pulire l'area del sensore. Non usare sostanze volatili come alcool o acetone. Lens cotone umido

Rimuovere ogni traccia di umidità con un batuffolo di cotone asciutto.

CURA DEL SENSORE SMART

5 seconds114 Italiano HR 950Cura e manutenzione

Chiudere il coperchio del Sensore polvere.

Il coperchio del Sensore polvere può essere pulito usando un aspirapolvere. Pulire le parti esterna e interna Pulire la parte esterna Strofinare con un panno leggermente inumidito con acqua a temperatura ambiente, dopodiché asciugare accuratamente con un panno pulito e asciutto.

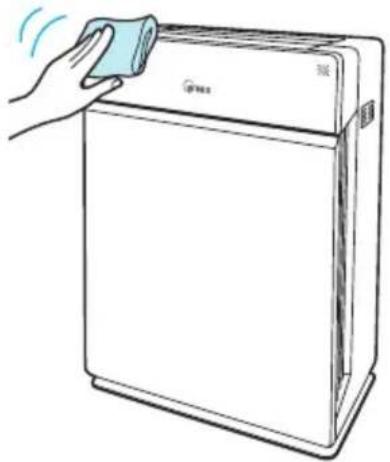

Per una prestazione ottimale pulire il pannello anteriore un paio di volte al mese. Pulire la parte interna Aprire il pannello anteriore e pulire l'interno con un aspirapolvere.

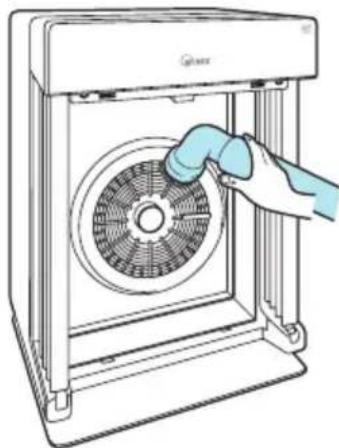

Per una prestazione ottimale pulire l'interno un paio di volte al mese. Nel pulire l'apparecchio, scollegare sempre dapprima il cavo di alimentazione e poi attendere che l'apparecchio si sia raffreddato. Mai smontare, riparare o apportare modifiche al presente apparecchio da sé Non usare spray infiammabili o detersivi liquidi Non consentire ai bambini di pulire o eseguire manutenzione sull'apparecchio Prima della pulizia o manutenzione, assicurarsi che l'apparecchio sia spento e scollegato PULIZIA

Italiano HR 950 Risoluzione dei problemi | Altro Problema Controllo / Azioni da intraprendere Non si riesce ad accendere l'apparecchio.

Si è verificato un blackout? Controllare che le altre luci e apparecchiature elettriche funzionino e riprovare. L'apparecchio non funziona in modalità Auto.

La modalità Auto risulta selezionata? Premere il pulsante Modalità finché la modalità Auto risulti selezionata.

Il sensore risulta bloccato oppure ostruito? Pulire il sensore utilizzando un aspirapolvere, vedi pagina 113. L'apparecchio vibra ed è molto rumoroso.

È stato collocato su una superficie inclinata? Spostare l'apparecchio su un'area rigida e piatta del pavimento. DOMANDE FREQUENTI116 Italiano HR 950 Altro | Risoluzione dei problemi Problema Controllo / Azioni da intraprendere La spina e la presa sono calde.

La spina risulta inserita saldamente? Assicurarsi che la spina risulti saldamente inserita nella presa. L'apparecchio emana uno strano odore.

Viene utilizzato in un locale con molto fumo, polvere o presenza di odori?

Pulire le prese d'aria sui lati anteriori dell'apparecchio e pulire anche il preltro.

Contattare il servizio di assistenza clienti per ottenere conferma delle cause precise.

Sostituire il ltro al carbone attivo CD e il ltro HEPA vero antimicrobico. Il prodotto non sembra purificare sufficientemente l'aria.

La luce dell'indicatore Controllo filtro risulta accesa? Sostituire i filtri qualora necessario. DOMANDE FREQUENTI117 Italiano HR 950 Risoluzione dei problemi | Altro

Nome Modello HR950 Voltaggio Alimentazione AC220 ~ 240V, 50/60Hz Potenza Nominale 90W Vano, capienza in metri quadri 40 m

Dimensioni 41,40cm(W) x 24,38cm(P) x 59,94cm(H) Filtro di ricambio Filtro J / Articolo: 117130 Prefiltro Parte: 4521-0010-01 SPECIFICHE DELL'APPARECHHIO La parte esterna, il design e le specifiche del prodotto possono eventualmente essere modificate senza preavviso, onde migliorarne le prestazioni.118 Italiano HR 950 I termini della garanzia sono i seguenti:

Il presente prodotto è fabbricato conformemente a ispezioni e controlli di qualità estremamente severi.

La garanzia risulta nulla qualora il guasto del prodotto derivi da negligenza o uso incorretto da parte del cliente; è possibile incorrere in spese di spedizione e servizio anche durante il periodo di garanzia.

La garanzia deve essere presentata unitamente al prodotto per la riparazione.

Conservare la garanzia in luogo sicuro, in quanto non potrà essere emessa nuovamente.

La presente garanzia è valida esclusivamente in Europa. Nome Prodotto Purificatore aria Nome Modello HR950 Data d'acquisto Periodo di garanzia Due (2) anni Cliente Indirizzo Nome Tel. Dopo aver effettuato l'acquisto, assicurarsi di inserire tutte le informazioni sovrastanti. PAGINA GARANZIA PRODOTTOwww.winixeurope.eu 160201 Rev.A Contatti per domande relative ai prodotti e per il servizio di assistenza clienti ¥Î«—ªÍ∫Œ¿Œ∞˙ Developed in partnership with Drexel University (Philadelphia, PA, USA)HR950
