MANUALE UTENTE 2020EU Winix

Installatione dei filtri 94

Istruzioni di sicurezza

Sicurezza e precauzioni 96

Funzionamento

Funzionamento iniziale 97

Modalità di funzionamento 98

Caratteristicheimpostazioni100

Cura e manutenzione

Cura del filtro 101

Pulizia 105

Risoluzione dei problemi

Domande frequenti 106

Specifiche dell'apparecchio 108

Garanzia del prodotto 109

Francese 23

Spangolo 45

Tedesco 67

italiano 89

Olandese 111

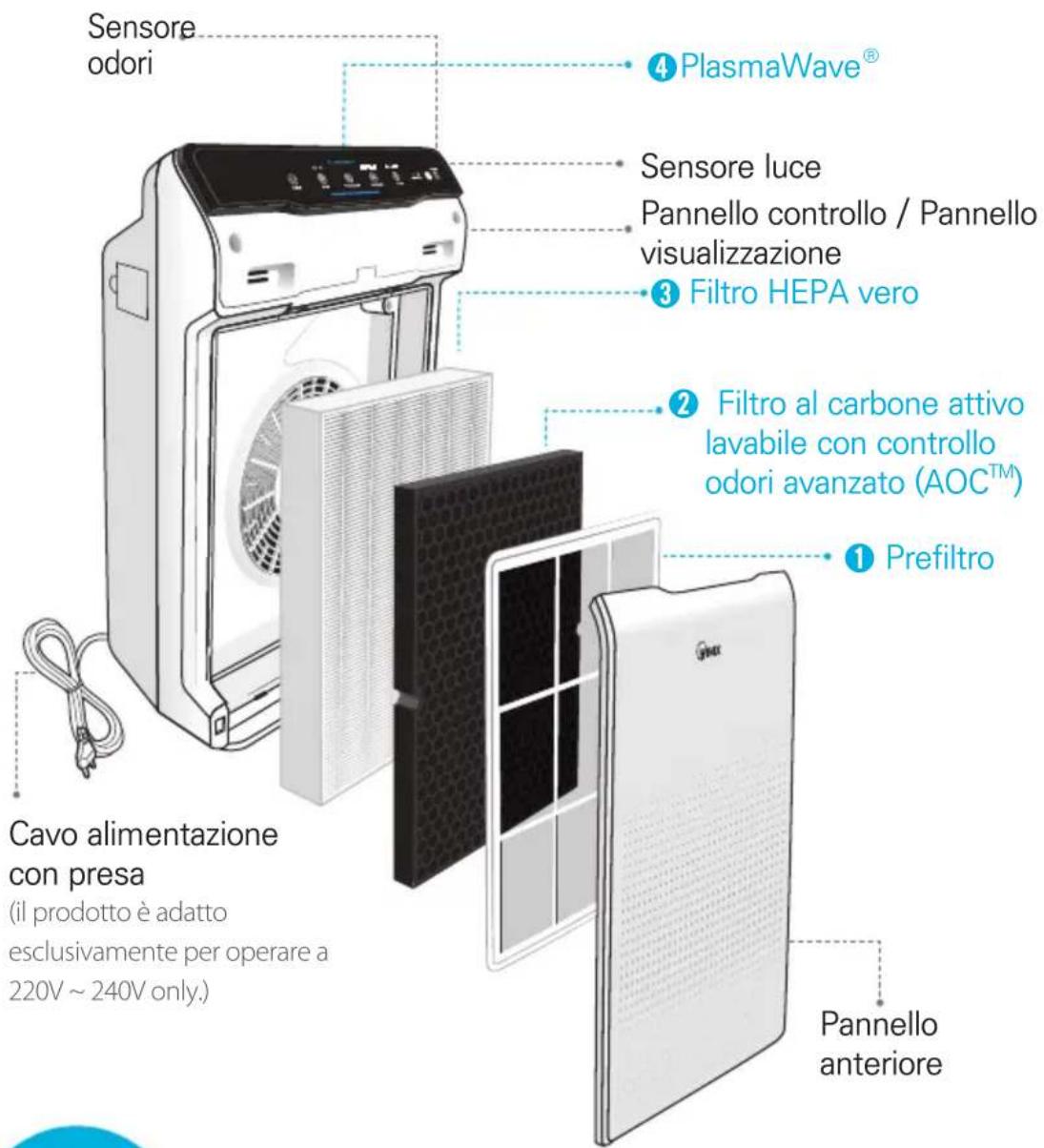

PURIFICAZIONE DELL'ARIA IN 4 FASI

CONTENUTI CONFEZIONE

Apparecchio Prefiltro / Filtrato al carbone
attivo lavabile AOC™/ Filtrto HEPA vero
Manuale utenteCavo di ali

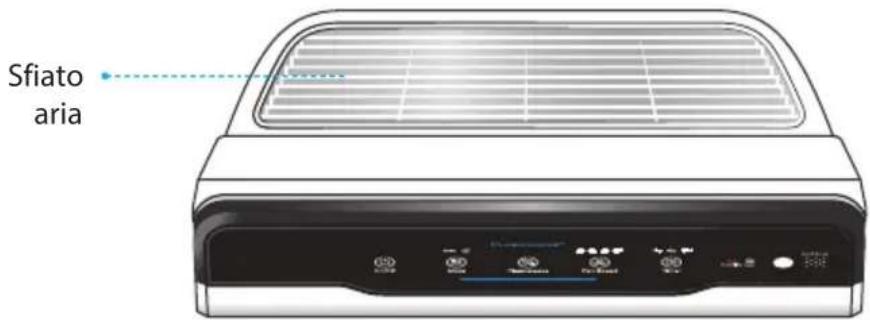

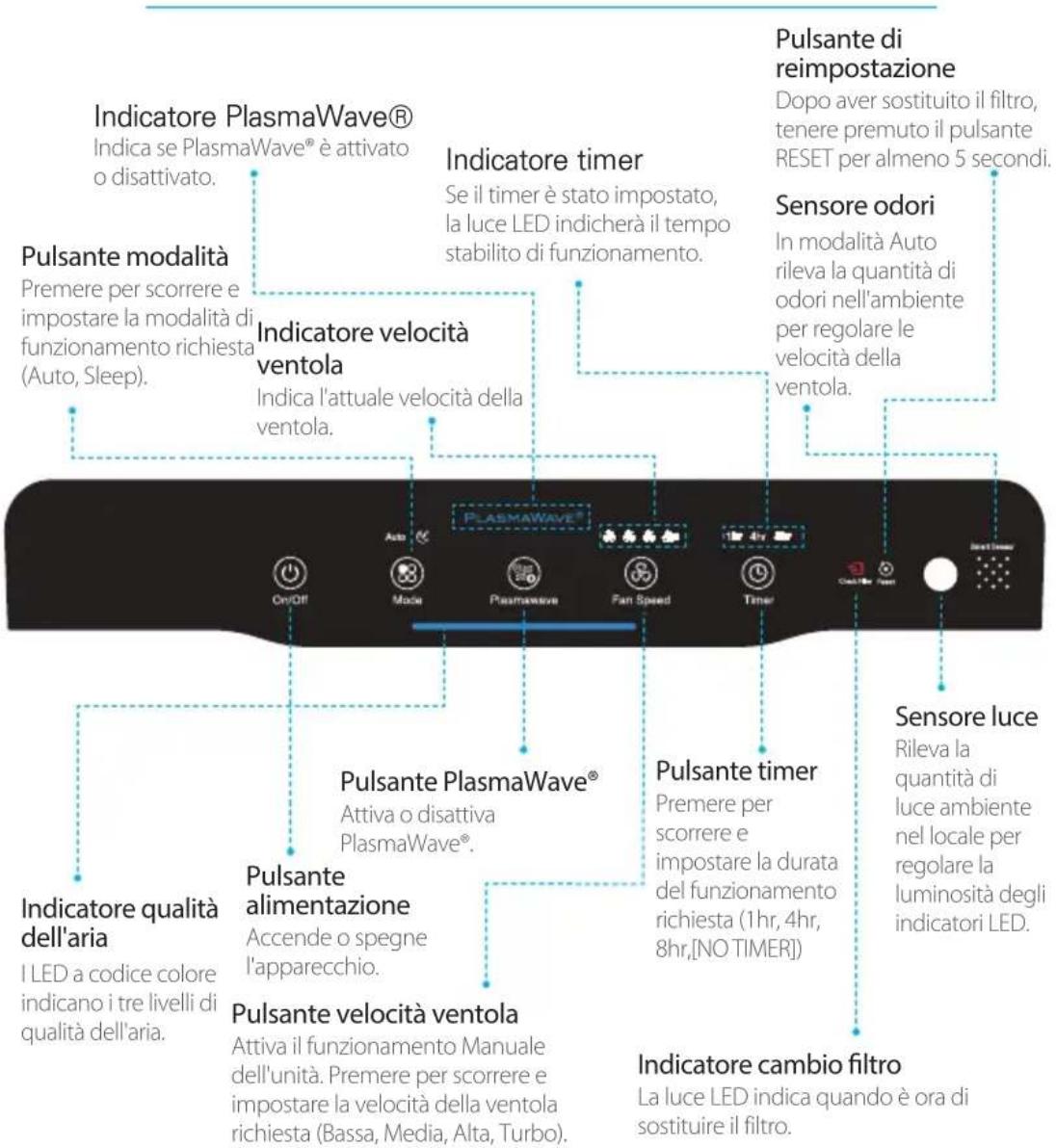

CONTROLLERI

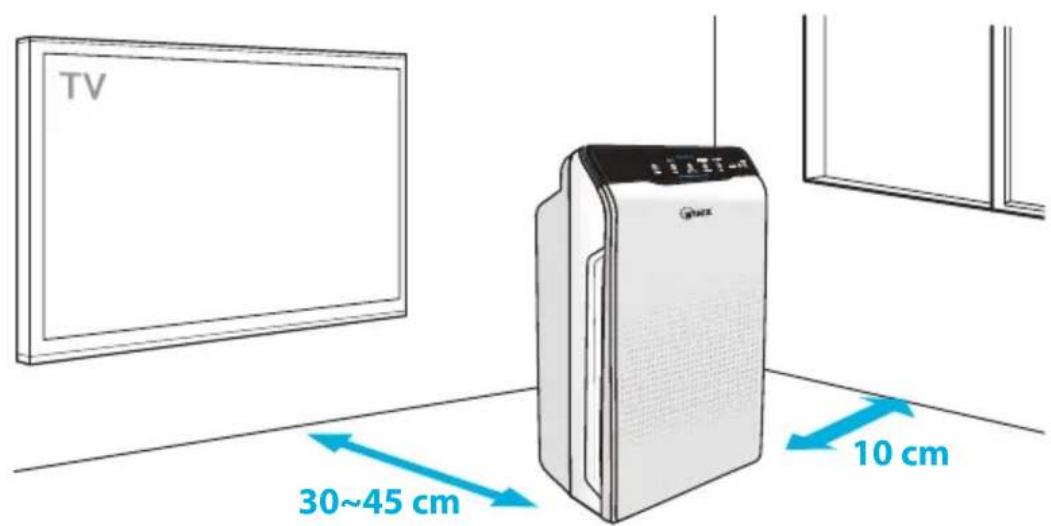

DOVE UTILIZZARE

Lasciare 30 45 cm di spazio tra TV, radio e altri apparecchi elettronici

l'interferenza elettromagnetica di alcuni dispositi voo causare malfunzionamenti nel prodotto.

Collocare all'interno, lontano alla luce diretta del sole

l'esposizione diretta può causare malfunzionamenti o guasti nel prodotto.

Collocare esclusivamente su superfici rigide e piatte

superfici fragili o inclinate posso nisultare in rumori e vibrazioni anomali.

AVVERTENZA

Seguire le presenti istruzioni per ridurre il rischio di lesioni gravi o morte,或者其他 di danneggiare l'apparecchio.

Nonutilizzare incaso di nebbie o fumi di oli industriali, o di grandi quantita di polveri metalliche.

Non collocare presso elementi riscaldanti

Non installare in alcun tipo di motore o veicolo di trasporto (camion, barche, navi, ecc.)

Non collocare in aree con eccessiva presenza di gas nocivi

Non collocare presso materiali inflammabili (aerosol, combustibili, gas, ecc.)

Non collocare l'apparecchio di fronta a vento o correnti d'aria

Non collocare sotto prese elettriche

Non collocare in aree eccessivamente umide, dove l'apparecchio potrebbe bagnarsi

Il presente apparetcchio non è progettato per la conservazione di documenti o di opere d'arte.

INSTALLAZIONE DEI FILTRI

Il presente prodottoiene fornito di tutti i filteringi richiesti.

※ Rimuovere l'imballo protettivo in plastica dai filtri prima dell'uso.
※ Scollegare l'apparecchio e assicurarsi che sia spento prima di installare i filtri.

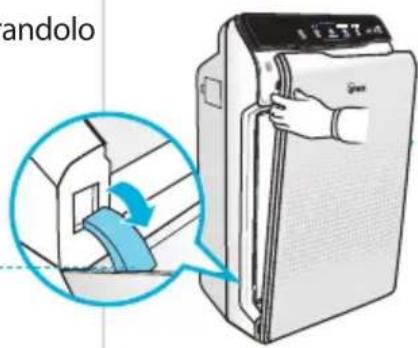

① Rimuovere il pannello anteriore afferrandone il bordo superiore e tirandolo delicatamente.

Fermo di sicurezza

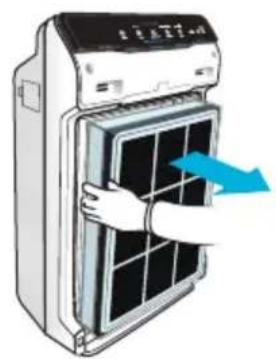

② Rimuovere i filtri, protetti all'interno di un imballo in plastica, dall'apparecchio.

③ Rimuovere i filtri dall'imballo protettivo in plastica.

• Attivare l'apparecchio senza rimuovere i filtridall'imballo in plastica cuicause rumorianomali, deformazione o incendio come effettodel surriscaldamento.

INSTALLAZIONE DEI FILTRI

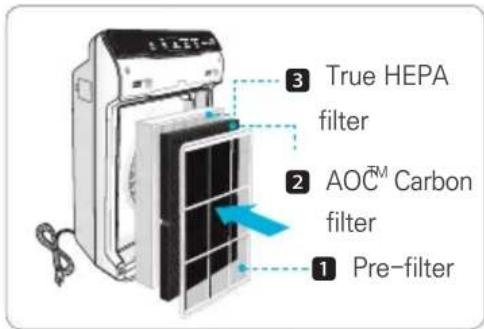

④ Installare i filtri finché risultino fissati saldamente al loro posto. I filtri devono essere installati nell'ordine seguente:

3 Filtro HEPAvero (retro)
2 Filtral carbone attivo (centro) AOCTM

Prefiltro(fronte)

• Per installare il Prefilterto, insere le linguette inferiori nelle fessure su entrambi i lati della parte inferiore dell'apparecchio, dopodiché ruotare verso l'alto per insere le linguette superiori nelle fessure sulla parte superiore dell'apparecchio, finché entrambi i lati risultino al loro posto,lickcando in modo percettibile.

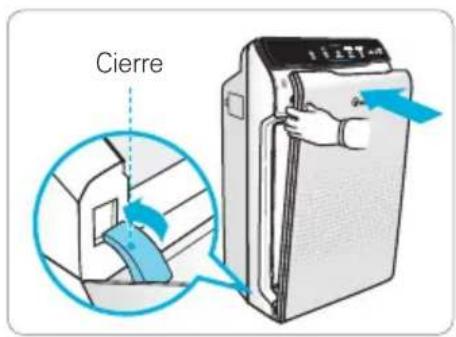

Sostituire il pannello anteriore inserendo dapprima il fermo sul bordo inferiore nella base dell'apparecchio, dopodiché ruotare il pannello in alto, verso la parte superiore dell'apparecchio, finché i magneti chiudano il coperchio.

⑥Quando riparare e sostituire i filtri:

Filtro	Indicatore luminoso	Quando ripareare	Quando sostituire
1 Prefiltero	Nessuno Puliregni 14 giorni Fisso
2 Filtrato al carbone attivo AOCTM	Check Filter	Pulire una volta di sempre 3 mesi	Durata fine a 12 mesi
3 Filtro True HEPA		NON più essere LAVATO

Gli intervalli tra le sostituzioni dei filtri possono variare a seconda dell'ambiente.
※ Per un uso ottimale, il Prefiltro cui essere pulito anni 14 giorni, estendendoosi la durata degli altri filtri

Per acquistare i filtri di ricambio Winix:

contattare il distributore locale

SICUREZZA E PRECAUZIONI

Prima di azionare l'apparecchiatura, leggere attendamente e seguire scrupolosamente le presenti precauzioni eistruzioni di sicurezza per evitare danni e assicurarne un uso sicuro.

Assicurarsi che i filtri siano inserti prima di attivare l'apparechio

attivare l'apparechio sono biani cui si racciare la durata e causare shock elettrico o lesioni.

Fare attenuazione a NON inseire corpi estranei nei condotti di ventilazione dell'apparecchio

owero oggetti tra cui spilli, barre e monetete.

Non toccare alcuna parte all'interno dell'apparecchio con le mani bagnate

l'alto voltaggio può causare shock elettrico.

Assicurarsi che gli sfiati e le prese d'aria dell'apparecchio non si blocchino

I'ostruzione potrebbe aumentoare la temperatura interna, causando guasti e deformazioni al prodotto.

Nonutilizare l'apparecchio come fosse uno sgabello,ne collocarvi oggetti pesanti sopra

potrebbero verificarsi lesioni alle persono o guasti e deformazioni al prodotto.

AVVERTENZA

Seguire le presenti istruzioni per ridurre il rischio di lesioni gravi o morte,或者其他 lo di danneggiare l'apparecchio.

Non tirare il cavo di alimentazione nelso scollegare l'apparecchio

Qualora l'apparecchio fosse immerso nell'acqua, scollegarlo e contattare il servizio di assistenza clienti

Non collegare altri appearecchi alla stessapresa o fornitura di alimentazione

Scollegare l'apparecchio qualora non venga azionato per periodi di tempo prolongati

Non legare, né annodare il cavo di alimentazione perché l'apparecchio è in funzione

Non scollegare o spostare l'apparecchio,.
mente è in funzione

Non toccare la spina con le mani bagnate

Il cavo più danneggiarsi seiegato, tirato, ritorto, ammasato, pizzicato forzamente, o collocandovi sopra oggetti pesanti

× Qualora il cavo di alimentazione risulti danneggiato, dovrè essere sostituito da un cavo o gruppo apposto disponibile presso il produttore o distributore.
Il presente apparecchio non è progettato per essere usato da persona (bambini inclusi) con disponà fisiche, mentali e sensoriali ridotte o che manchino di esperienza e conoscenze, a meno che possano essere sorvegliati o ricevere le i struzioni riguardanti l'uso dell'apparecchio da una persona responsablee per la loro sicurezza.
× Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

① Inserire il cavo di alimentazione in una presa elettrica.

② Premere il pulsante "Alimentazione"

Note

• Durante i primi 30 secondi di accensione, l'indicatore di qualità dell'aria cicloattraverso blu, giallo e rosso. I sensori intelligenti prendono circa 4 minuti per misurare la qualità dell'aria nell'ambiente, dopo di che inizIERa il normale funzionamento.

③ Alla prima accensione dell'apparecchio verrà impostata di default la modalità Auto con PlasmaWave®

• In modalità Auto, la velocità della ventola sare regolata automaticamente a seconda della qualità dell'aria nel locale.
• PlasmaWave® agisce rimuovendo gli inquinanti atmospherici nocivi.

Note

• In modalità Auto, con il migliorare della qualità dell'aria interna, la velocità della ventola si ridurà automaticamente a Bassa.
• Quando l'apparecchio è in funzione, si potrà udire una specie di cinguettio o ronzio. Il suono viene emesso dalle particelle di grande dimensioni che passanoattraverso PlasmaWave®, ènormale e non indica guasti del prodotto. Per disattivare PlasmaWave® vedi pagina 100.

AUTOY SLEEP

1. Modalità Auto

Attiva il funzionamento Auto basato sui sensori Smart della qualità dell'aria dell'apparecchio.

① Premere il pulsante Modalità per selezionare la modalità Auto.

• La luce LED "Auto" indichera se è stata attivata la modalità Auto e verrà avviato il funzionamento.

Note

• Qualora sa in modalità Auto, la velocità della ventola viene regolata automaticamente a seconda della qualità dell'aria interna. Con il migliorare della qualità dell'aria interna, la velocità della ventola si ridurà automaticamente. Se la qualità dell'aria interna diminuira, la velocità della ventola aumento automaticamente.

2. Modalità Sleep

Premere il pulsante Modalità per selezionare la modalità Sleep.

• La luce LED "Sleep" indichera se è stata attivata la modalità Sleep e verrà avviato il funzionamento.

Note

• Una volta selezionata la modalità Sleep, la velocità della ventola si imposterà automaticamente su Bassa. La velocità della ventola può essere modificata manually premendo il pulsante Velocità Ventola, mettendo l'apparecchio in modalità manuale.
• Se è attenuata la modalità Sleep, la luce dell'indicatore qualità dell'aria verrà spenta.

3. Modalità manuale (impostazione velocità ventola)

Gli utenti possono scegliere di impostare manualmente la velocità della ventola su Bassa, Media, Alta o Turbo.

① Premere il pulsante Velocità Ventola per selezionare la velocità ventola richiesta.

Note

• Una volta selezionata la Modalità Manuale, quella Auto sare automaticamente disattivata.

4. Timer

Il timer può essere impostato onde far funzionare l'apparecchio per un periodo di tempo specifico.

① Premere il pulsante Timer per selezionare la durata richiesta.

• La luce LED del Timer indichera la durata selezionata del funzionamento.
• Ogni volta che il pulsante Timer viene premuto, la luce LED del Timer scorrera le impostazioni (1hr, 4hr, 8hr, [NO TIMER]).

PLASMAWAVE® E INDICATORE QUALITA DELL'ARIA

5. PlasmaWave®

PlasmaWave è attenuato di default agli qualvolta l'apparecchio venga acceso.

① Premere il pulsante Plasmawave una volta effettuata l'accensione per attivare o disattivare tale funzione.

Note

• In modalità Auto, con il migliorare della qualità dell'aria interna, la velocità della ventola si ridurà automaticamente a Bassa.
• Quando l'apparecchio è in funzione, si potra udire una spece di cinguetto o ronzio. Il suono viene emesso dalle particelle di grande dimensioni che passanoattraverso PlasmaWave®, ènormale e non indica guasti del prodotto.

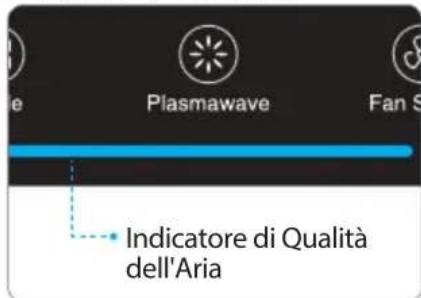

6. Indicatore di Qualità dell'Aria

Se accesa, la luce LED indichera la qualità dell'aria interna al momento secondo tre livelli: BLU (buona), AMBRA (mediocre), RED (scadente).

Note

• Il livello di qualità dell'aria viene visualizzato sull'indicatore in base ai sensori Smart. A seconda dell'immediato ambiente circostante, l'indicatore potraambiare colore di frequente o restare uguali per periodi di tempo protratti.

CURA DEL FILTRO

1. Conoscere i filtri

Quando il LED dell'indicatore Controllo Filtro è acceso, è ora di sostituire sia il filtrlo HEPA vero, che i filtri al carbone attivo AOC™.

Filtro	Indicatore luminoso	Quando ripareare	Quando sostituire
1 Prefiltero	Nessuno Puliregni 14 giorni Fisso
2 Filtrato al carbone attivo AOC™	Check Filter	Pulire una volta di sempre 3 mesi	Durata fine a 12 mesi
3 Filtro True HEPA		NON più essere LAVATO

Gli intervalli tra le sostituzioni dei filtri possono variare a seconda dell'ambiente.
Per un uso ottimale, il Prefiltro cui ossere pulito anni 14 giorni, estendendoosi la durata degli altri filtri

Per acquistare i filtri di ricambio Winix: contattare il distributore locale

• La durata dei filtri dipende dal livello degli inquinanti nell'aria. Quanta più polvere è presente nell'ambiente, tanta più se ne accumulera nei filtri, accoriandone la durata.
• Se i filtri risultanoccessivamente sporchi o emanano cattivo odore, o se la forza della ventola risulta significativamente più debole, sostituire i filtri,anche se Iindicatore del Cambio Filtrononi si èAncora acceso.

CURA DEL FILTRO

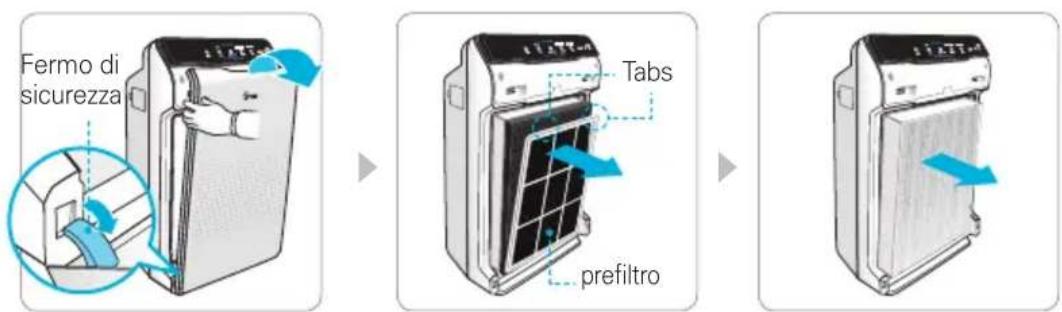

2. Rimuovere i Filtri

Spagnere l'apparecchio prima di rimuovere i filtri.

① Rimuovere il pannello anteriore afferrandone il bordo superiore e tirandolo delicatamente.
② Premere le linguette del Prefiltro presso la parte superiore del filtr, rilasciarle e rimuovere.
③ Togliere il Filtrato al carbone attivo AOC™ e il Filtrto HEPA vero.

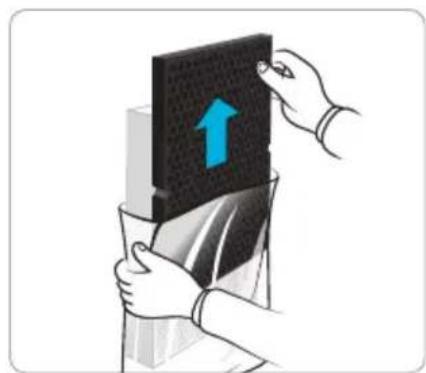

3. Preparazione dei Nuovi Filtri

① Rimuovere i filtri sostitutivi dall'imballo protettivo in plastica.

• Attivare l'apparecchio senza rimuovere i filtri dall'imballo in plastica cui poto causare rumori anomali, deformazione o incendio come effetto del surriscaldamento.

NOTICE

• Per prestazioni ottimali, per il presente apparecchio si dovranno utilizzare escludivamente i filtri Winix.

CURA DEL FILTRO

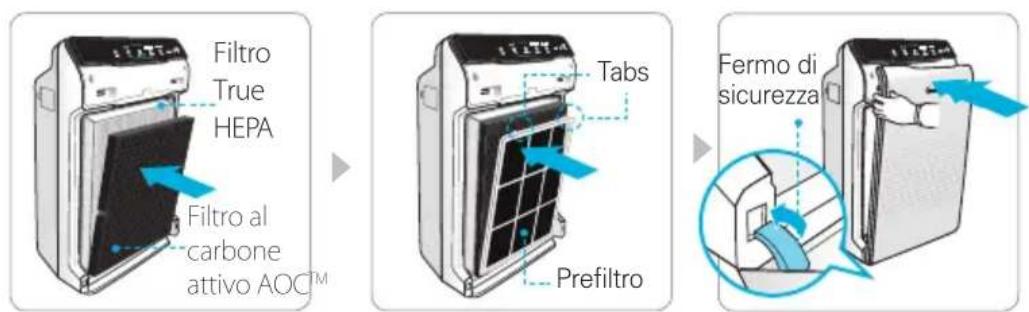

4. Sostituire i Filtri

① Inserire dapprima il Filtrto HEPA vero, dopodiche il Filtrto al carbone attivo AOC™.
② Inserire il Prefiltro.

• Inserire le linguette inferiori nelle fessure su entrambi i lati della parte inferiore dell'apparecchio, dopodiché ruotare verso l'alto per inseire le linguette superiori nelle fessure sulla parte superiore dell'apparecchio, finché entrambi i lati risultino al loroippo,lickcando in modo percettibile.

③ Sostituire il pannello anteriore inserendo daprima il fermo sul bordo inferiore nella base dell'apparecchio, dopodiché ruotare il pannello in alto, verso la parte superiore dell'apparecchio, finché i magneti chiudano il

5. Reimpostare l'Apparecchio

1 Una volta sostituiti i filtri, riaccendere l'apparecchio e quindi usare un oggetto sottile, come una graffetta, onde tenere premuto l'interruttore RESET per 5 secondi.

CURA DEL FILTRO

6. Pulizia dei filtri

Gli intervalli tra le pulizia dei filtri possono variare a seconda della qualità dell'aria.

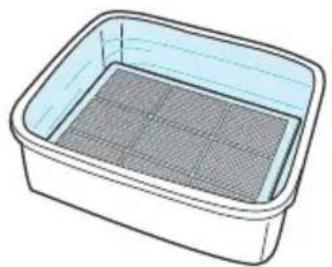

① Per pulire il Filtro al carbone attivo AOCTM, rimuoverlo dall'apparecchio e tenerlo sotto un getto d'acqua corrente a temperatura ambiente.

Non usare detersivo o sapone.
- Lasciar asciugare il filtro per 24 ore o più prima dell'uso.

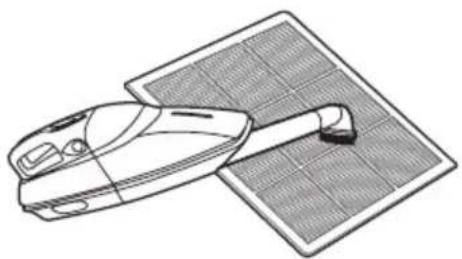

② Per pulire il prefiltro utilizzato l'aspirapolvere o un pennello morbido. In caso di sporcia eccessiva, sciacquare in acqua a temperatura ambiente.

Non usare detersivo sapore.
- Lasciar asciugare il filtro per 24 ore o più prima dell'uso.

× Qualora il prefiltro si guasti o necessiti di essere comunque sostituito:

Contattare Winix

NOTICE

• Non utilizzato benzene, alcool o altri fluidi volatili che possano causare guasti o macchie.
• Il prefiltro e il carbone attivo AOC™ sono entrambi riutilizzabili dopola pulizia, assicurandosi che siano completenesse asciutti.
• Non utilizzato acqua calda sopra i 40^ o fluidi volatili quali diluenti per vernici.
• Dopo aver lavato ilhetto, farlo asciugare completeness in una zona ben aerata, altrimenti sviluppera cattivo odore.

PULIZIA

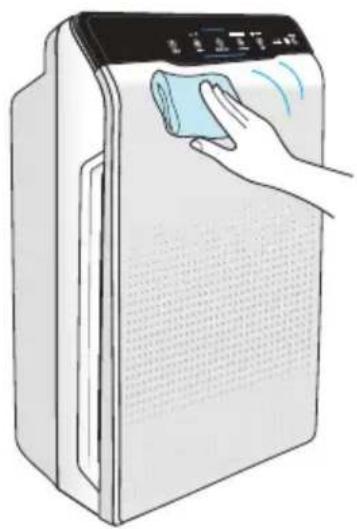

① Strofinare con un panno inumidito in acqua a temperatura ambiente, dopodiché asciugare accuramente con un panno pulito e asciutto.

Permantere l'apparecchio in ottima condizione pulire agli 1-2 mesi.

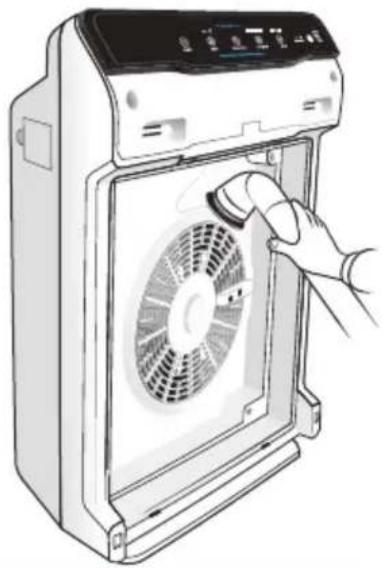

② Aprire il pannello anteriore e pulire l'interno con I'aspirapolvere.

Per una prestazione ottimale pulire agli 1-2 mesi.

NOTICE

• Nel pulire l'apparecchio, scollegare sempre dapprima il cavo di alimentazione e poi attendere che l'apparecchio si sa raffreddato.
• Non smontare, riparare o modificare mai il presente apparecchio da soli.
• Non usare spray inflammabili o detersivi liquidi.
• Non permettere ai bambini di pulire o eseguire la manutenzione dell'apparecchio.
• Prima di effettuare pulizia o manutenzione, assicurarsi che l'apparecchio sia scollegato alla presa di corrente.

DOMANDE FREQUENTI

Problema Controllo / Azioni da intraprendere
Non si riesce ad accendere l'apparecchio.	· La spina risulta inserita saldamente nella presa? — Assicurarsi che la presa riceva corrente e che la spina sia saldamente inserita. · Si è verificato un blackout? — Controllare che le altre lui e apparecchiature elettriche funzionino e riprovare.
L'apparecchio non funziona in modalità Auto.	· La modalità Auto risultata selezionata? — Premere il pulsante Modalità finché la modalità Auto risultata selezionata. · Il sensore risultata bloccato oppure ostruito? — Strofinare il Sensore odori con un panno umido e poi asciugarlo.

DOMANDE FREQUENTI

Problema Controllo / Azioni da intraprendere
L'apparecchio vibra ed è molto rumoroso.	·Viene fatto operare su una superficie inclinata o non piatta? - Spostare l'apparecchio su un'area rigida, piatta e uniforme del pavimento.
La spina e la presa sono calde.	·La spina risulta insertita saldamente? - Assicurarsi che la spina risultati saldamente insertita nella presa.
L'apparecchio emana uno strano odore.	·Viene utilizzato in un locale con molto fumo, polvere o presenza di odori? - Pulire le prese d'aria su entrambi i lati dell'apparecchio e pulireanche il prefiltro. - Pulire o cambiare il filtrio al carbone attivo AOC™.
La forza della ventola è insufficiente. L'apparecchio non sembra purificare l'aria.	·La luce dell'indicatore Controllo filtrato risultata accesa? - Sostituire i filtri qualora necessario.
Il pannello di visualizzazione è offuscato.	·Il Sensore luce risulta bloccato da detriti? - Quando la Modalità Auto è accesa,QLa Sleep si attiva automaticamente qualora il Sensore luce rilev isocurità nel locale.

SPECIFICHE APPARECCHIO

Nome modello	2020EU
Voltaggio alimentazione	AC220V ~ 240V, 50/60Hz
Potenza nominale	70W
Superficie coperta	AHAM verified at 33 m²
Dimensioni	380 mm(L) × 208 mm(P) × 600 mm(H)
Peso	7 kg
Filtro di ricambio	Filtro H / Articolo: 116130
Prefiltero	Parte: 4521-0012-00

※ La parte esterna, il designe le specifiche del prodotto possono eventualmente essere modificati nella preavviso, onde migliorare le prestazioni.

PAGINA GARANZIA PRODOTTO

I termini della garanzia sono i seguenti:

1. Il presente prodotto è fabbricato conformmente a ispezioni e controlli di qualità estremamente severi.
2. La garanzia risulta nulla qualora il guasto del prodotto derivi da negligenza o uso incorretto da parte del cliente; è possibile incorrere in spese di spedizione e servizio ancche durante il periodo di garanzia.
3. La garanzia deve essere presentata unitamente al prodotto per la riparazione.
4. Conservare la garanzia in luogo sicuro, in quanto non pourrait essere emessa nuovamente.
5. La presente garanzia è valida esclusivamente in Europa.

Nome Prodotto		Purificatore aria
Nome Modello		2020EU
Data d'acquisto
Periodo di garanzia		Due (2) anni
Luogo di acquisto
Il numero di Telefonoposizione di acquisto
CLIENTE	Indirizzo
	Nome
	Tel.

× Dopo aver effettuato l'acquisto, assicurarsi di insereire tutte le informazioni sovrastanti.

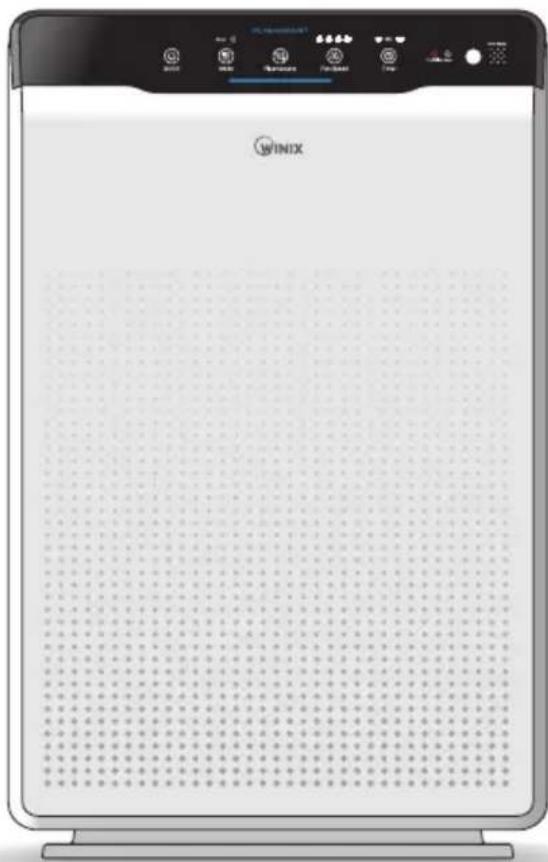

WINIX-LUCHTREINIGER

Model

2020EU
