MANUALE UTENTE Annabelle 90 Klarstein

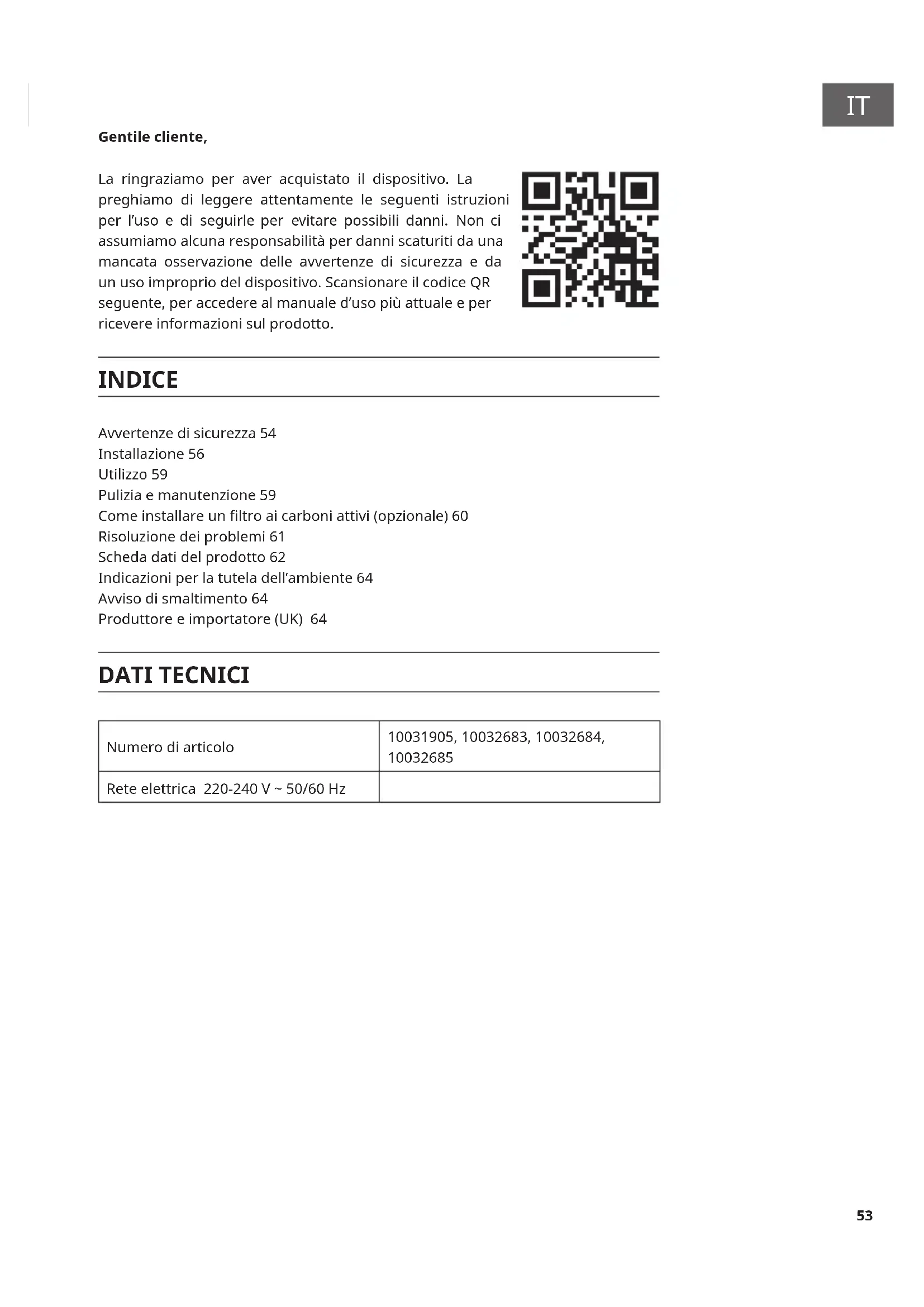

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 54 Installazione 56 Utilizzo 59 Pulizia e manutenzione 59 Come installare un ltro ai carboni attivi (opzionale) 60 Risoluzione dei problemi 61 Scheda dati del prodotto 62 Indicazioni per la tutela dell’ambiente 64 Avviso di smaltimento 64 Produttore e importatore (UK) 64 DATI TECNICI Numero di articolo 10031905, 10032683, 10032684,

Rete elettrica 220-240 V ~ 50/60 Hz54

• Leggere attentamente tutte le istruzioni prima dell´uso e conservare il manuale per consultazioni future.

• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.

• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un´installazione errata della cappa aspirante.

• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.

• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.

• Pulire regolarmente la cappa aspirante e il ltro per un corretto funzionamento.

• Staccare la spina dalla presa prima di eseguire la pulizia.

• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare amme vive sotto la cappa aspirante.

• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.

• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità siche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d’uso e comprendono i rischi e i pericoli connessi.

• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualicato.

• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.

• Non cucinare alimenti alla amma (ambé) sotto la cappa aspirante.

• Attenzione: le superci della cappa aspirante possono diventare molto calde durante l´uso. Note importanti per l´installazione

• L´aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).

• Osservare tutte le disposizioni regionali relative all´incasso di dispositivi di ventilazione.55

Note importanti circa la modalità di estrazione AVVERTENZA Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l´apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l´aria ambiente, se l´areazione non è su ciente. Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l´aria ambiente per la combustione ed espellono all´esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l´areazione è insu ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un´areazione su ciente.

• La cassetta a muro per areazione o s ato da sola non garantisce un´areazione su ciente. Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l´impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l´aria necessaria per la combustione può a uire nella stanza attraverso aperture permanenti come porte, nestre, in combinazione con una cassetta a muro per areazione o s ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione. Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell´aria, l´utilizzo è possibile senza limiti. Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.

• Chiedere l’aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.56

INSTALLAZIONE Installazione con scarico all’esterno Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all’esterno. Se la cappa aspirante è in funzione contemporaneamente con un altro dispositivi che trae energia da un’altra fonte di corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10

bar). Installazione con scarico dell’aria interno Se non si dispone di uno scarico dell’aria verso l’esterno, non è necessario un tubo di scarico. L’installazione corrisponde a quella con scarico verso l’esterno. Importanti avvertenze sull’installazione di tubi di scarico Le seguenti indicazioni devono essere assolutamente rispettate per ottenere un’aspirazione ottimale dell’aria. Il mancato rispetto di queste avvertenze riduce le prestazioni e incrementa la rumorosità della cappa.

• Il tubo di scarico deve essere corto e diritto.

• Non utilizzare tubi di scarico piccoli e non rimpicciolirli.

• Se si utilizzano tubi di scarico essibili, il tubo deve essere sempre teso, in modo da ridurre al minimo la perdita di pressione.

• Tutte le opere di installazione devono essere realizzate da un elettricista o da una persona competente.

• Non collegare il sistema di scarico dell’aria della cappa a sistemi di ventilazione preesistenti utilizzati per altri dispositivi, come ad es. un camino.

• L’inclinazione della piega del tubo di scarico non deve essere inferiore a 120°. Il tubo deve essere posizionato in orizzontale e diretto a una parete esterna. In alternativa, il tubo deve essere diretto verso l’alto e a una parete esterna.

• Dopo l’installazione, assicurarsi che la cappa sia in bolla per evitare l’accumulo di resti di grasso su un lato.

• Assicurarsi che il tubo di scarico scelto per l’installazione sia conforme alle norme vigenti e sia ignifugo.57

Preparazione Se si possiede uno scarico verso l‘esterno, è possibile installare la cappa come mostrato nell‘immagine a destra. Il condotto di scarico deve avere un diametro minimo di 150 mm ed essere composto da smalto, alluminio, da un tubo essibile, resistente al calore.

• Prima di procedere con l’installazione, spegnere il dispositivo e staccare la spina.

• Installare la cappa aspirante sopra il piano di cottura ad un‘altezza di 65-75 cm. Installazione con ventilazione esterna

Praticare 3 fori da 8 mm per la staa. Fissare la staa al muro utilizzando i tasselli e le viti in dotazione. Appendere la cappa aspirante ai ganci della staa.58

Inserire il camino superiore nel camino inferiore. Poi tirare il camino superiore no all‘altezza richiesta.

Fissare la canna fumaria inferiore con due viti 4 x 8 mm. Inne, ssate il cappuccio con due viti.59

UTILIZZO 1 ON/OFF Accendere e spegnere la luce. 2 Luce Ci sono 3 livelli di ventilazione: Basso (1) - Medio (2) - Alto (3). Ogni volta che si preme il tasto, la ventilazione aumenta di un livello. Sullo schermo compare il numero del livello impostato (1, 2 o 3). 3 Livello Il timer è impostato su 9 minuti. Premere il tasto durante il funzionamento per impostare il timer del motore. 4 Timer Sullo schermo compaiono in sequenza 9, 8, 7, 6 no allo 0. Senza inserire impostazioni, la luce dello schermo si spegne dopo 30 secondi.

PULIZIA E MANUTENZIONE

Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o manutenzione. Le superci dell’alloggiamento possono graarsi e macchiarsi. Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superci. Pulire le superci in acciaio inox L’acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell’acciaio inox, per evitare gra diagonali. Pulire la supercie del pannello di controllo Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l’umidità in eccesso.60

Pulizia mensile del ltro antigrasso Pulire il ltro ogni mese per evitare il rischio di incendi. Il ltro raccoglie grasso, fumo e povere e inuisce dunque sul funzionamento eciente della cappa aspirante. Se il ltro non viene pulito, si accumulano residui di grasso. Pulire il ltro con acqua e un po’ di detersivo per piatti e lasciarlo asciugare all’aria. COME INSTALLARE UN FILTRO AI CARBONI ATTIVI (OPZIONALE)

Con un ltro ai carboni attivi è possibile eliminare odori spiacevoli in cappe aspiranti con scarico interno. Per installare il ltro, è necessario prima di tutto rimuovere il ltro antigrasso. Premere sulla chiusura e rimuoverlo.

Posizionare il ltro ai carboni attivi sulla ventola e ruotare in senso orario. Ripetere la procedura sull’altro lato. Assicurarsi che il ltro sia ssato stabilmente, altrimenti potrebbe staccarsi e presentare un pericolo. Avvertenza: montando un ltro ai carboni attivi, l’ecacia di aspirazione diminuisce leggermente.61

Problema Causa possibile Soluzione La luce è accesa ma il motore non funziona. L´areazione è bloccata. Rimuovere l´ostruzione. Il condensatore è guasto. Sostituire il condensatore. Il motore è guasto. Sostituire il motore. Il motore emette un odore insolito. Sostituire il motore. La luce è spenta e il motore non funziona. La luce è guasta. Sostituire la luce. La spina è allentata. Inserire correttamente la spina nella presa. L´alloggiamento vibra. La pala della ventola è danneggiata. Sostituire la pala. Il motore non è ssato correttamente. Fissare il motore. L´alloggiamento è allentato. Fissare l´alloggiamento. L´aria non viene aspirata correttamente. La distanza tra i fornelli e la cappa aspirante è troppo grande. Ridurre la distanza. Circolazione dell´aria troppo forte a causa di porte e nestre. Accertarsi che non ci siano correnti d´aria.62

Indicazioni conformi alla direttiva (UE) N° 65/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11: 2014+A12:2015 Numero articolo 10031905, 10032683, 10032684, 10032685 Denizione Simbolo Valore Unità Consumo energetico annuale AEC hood 58,2 kWh/Jahr Classe di ecienza energetica B Ecienza uidodinamica FDE hood 24,2 Classe di ecienza uidodinamica

Ecienza luminosa LE hood 31,3 Lux/W Classe di ecienza luminosa A Grado di separazione del grasso GFE hood 81 % Classe relativa al grado di separazione del grasso

Flusso d’aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità. 351,6 / 595,7 m³/h Flusso d’aria in funzionamento intenso o ad alta velocità. - m³/h Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale. 57 / 69 dB Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità. - dB Potenza assorbita a dispositivo spento

0,38 W Potenza assorbita a dispositivo in standby

- W Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania63

Indicazioni conformi alla direttiva (UE) N° 66/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11: 2014+A12:2015 Numero articolo 10031905, 10032683, 10032684, 10032685 Denizione Simbolo Valore Unità Consumo energetico annuale AEC hood 58,2 kWh/Jahr Fattore di incremento nel tempo f 1,1 Ecienza uidodinamica FDE hood 24,2 Indice di ecienza energetica EEI hood 62,4 Volume del usso d’aria misurato nel punto di massima ecienza

BEP 324,4 m³/h Pressione dell’aria misurata nel punto di massima ecienza

BEP 369 Pa Flusso d’aria massimo Q max 615,9 m³/h Potenza elettrica in entrata misurata nel punto di massima ecienza

BEP 137,6 W Potenza nominale del sistema di illuminazione

4,0 W Intensità luminosa media del sistema di illuminazione sul piano cottura

- W Potenza assorbita misurata a dispositivo spento

0,38 W Livello di rumorosità L

69 dB Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania64

• Mentre si cucina, assicurare un suciente usso d’aria, in modo che la cappa aspirante possa funzionare in modo eciente e con bassa rumorosità operativa.

• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.

• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.

• Spegnere la cappa quando non è più necessaria.

• Spegnere la luce quando non è più necessaria.

• Pulire il ltro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l’ecacia del sistema di ventilazione e da evitare il rischio di incendi.

• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom
