BEDIENUNGSANLEITUNG Annabelle 90 Klarstein

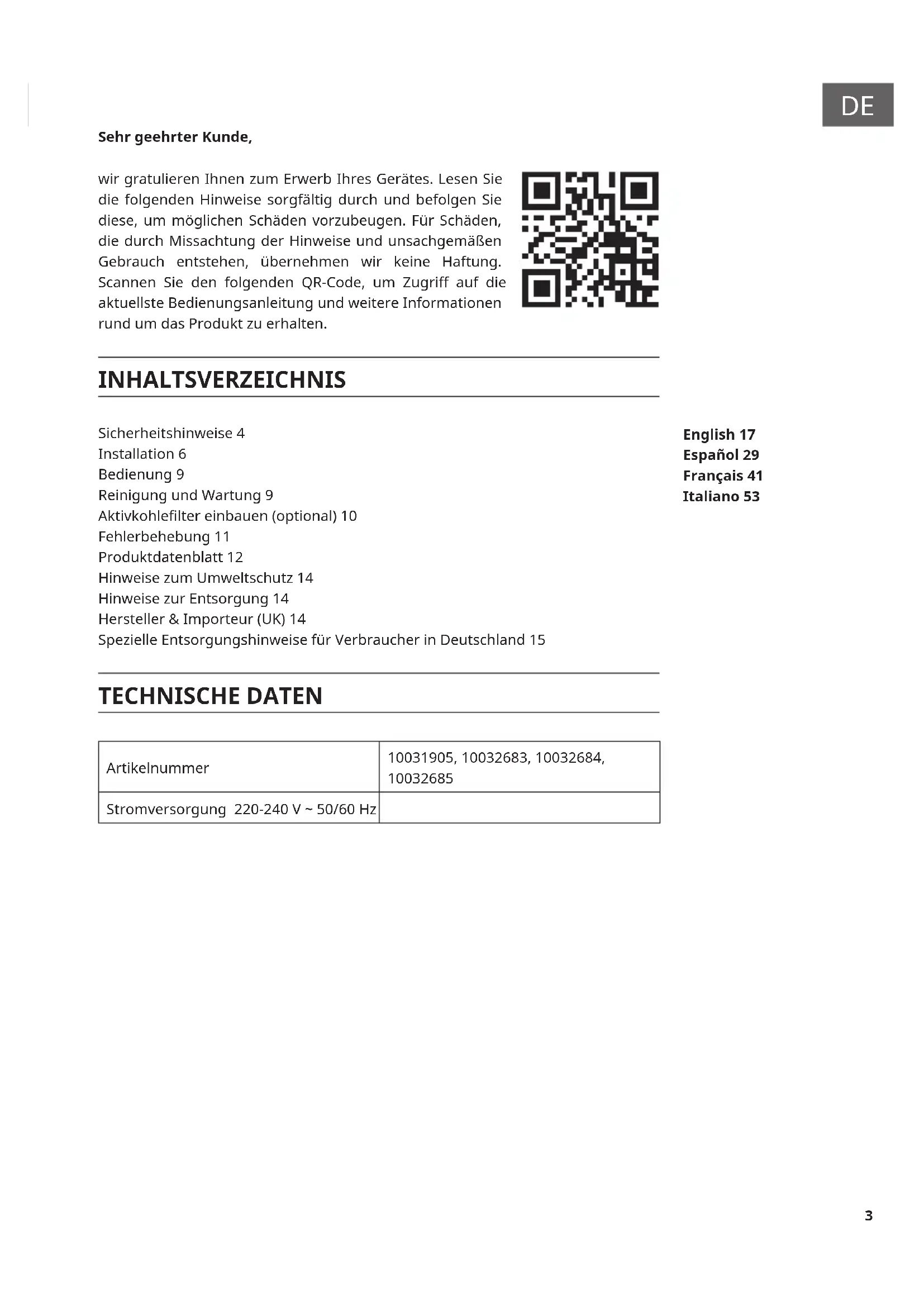

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Installation 6 Bedienung 9 Reinigung und Wartung 9 Aktivkohlelter einbauen (optional) 10 Fehlerbehebung 11 Produktdatenblatt 12 Hinweise zum Umweltschutz 14 Hinweise zur Entsorgung 14 Hersteller & Importeur (UK) 14 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 15 TECHNISCHE DATEN Artikelnummer 10031905, 10032683, 10032684,

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.

• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen.

• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.

• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.

• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer ezient arbeitet.

• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.

• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.

• Verwenden Sie unter der Abzugshaube kein oenes Feuer.

• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden sein.

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden. Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).

• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.5

Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließbare Ö nungen in Türen und Fenstern in Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Wichtige Hinweis zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.

• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.6

INSTALLATION Installation mit Abluft Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar). Installation mit Umluft Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die Installation entspricht der Installation mit Außenentlüftung. Wichtige Hinweise für die Installation von Abluftrohren Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale Luftabsaugung zu gewährleisten. Die Nichtbeachtung dieser Anweisungen reduziert die Leistung und erhöht den Geräuschpegel der Dunstabzugshaube.

• Verlegen Sie das Abluftrohr möglichst kurz und gerade.

• Verwenden Sie kein kleineres Abluftrohr und engen Sie es nicht ein.

• Bei Verwendung von exiblen Rohren ist das Rohr immer stra zu montieren, um den Druckverlust zu minimieren.

• Alle Installationsarbeiten dürfen nur von einer Elektrofachkraft oder einer dazu befähigten Person durchgeführt werden.

• Schließen Sie das Abluftrohr der Dunstabzugshaube nicht an ein vorhandenes Lüftungssystem an, das für ein anderes Gerät verwendet wird, beispielsweise einen Kamin.

• Der Winkel der Biegung des Abluftrohrs sollte nicht kleiner als 120° sein. Richten Sie das Rohr horizontal aus. Alternativ sollte das Rohr vom Ausgangspunkt nach oben gehen und zu einer Außenwand geführt werden.

• Achten Sie nach der Installation darauf, dass die Dunstabzugshaube waagerecht steht, um eine einseitige Fettansammlung zu vermeiden.

• Stellen Sie sicher, dass das für die Installation ausgewählten Abluftrohr den einschlägigen Normen entspricht und feuerbeständig ist.7

Vorbereitung Falls sie über einen Abzug nach außen verfügen, können Sie die Abzugshaube wie auf dem Bild rechts installieren. Der Abzugskanal sollte einen Durchmesser von mindestens 150 mm haben und aus Emaille, Aluminium oder einem exiblen, hitzebeständigen Rohr bestehen.

• Schalten Sie das Gerät vor der Installation aus und ziehen Sie den Stecker.

• Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden. Installation mit Außenentlüftung

Bohren Sie 3 x 8 mm Löcher für die Halterung. Befestigen Sie die Halterung mit den mitgelieferten Dübeln und Schrauben an der Wand. Hängen Sie die Abzugshaube an den Haken der Halterung ein.8

Stecken Sie den oberen Kamin in den unteren Kamin. Ziehen Sie dann den oberen Kamin bis zur erforderlichen Höhe heraus.

Fixieren Sie den unteren Kamin mit zwei 4 x 8 mm Schrauben. Fixieren Sie Anzugshaube zum Schluss mit zwei Schrauben.9

BEDIENUNG 1 Ein/Aus Ein- und Ausschalten des Ventilators. 2 Licht Licht ein- und ausschalten. 3 Stufe Es gibt 3 Gebläse-Stufen: Niedrig (1) - Mittel (2) - Hoch (3). Bei jedem Druck auf die Taste schaltet der Ventilator um eine Stufe hoch. In der Anzeige erscheint dann die Stufenzahl (1, 2 oder 3). 4 Timer Der Timer ist auf 9 Minuten eingestellt. Drücken Sie im Betrieb diese Taste, um den Timer für den Motor einzustellen. In der Anzeige erscheint nacheinander 9, 8, 7, 6, bis zur 0. Ohne Eingabe schaltet sich die Beleuchtung der Anzeige nach 30 Sekunden aus.

REINIGUNG UND WARTUNG

Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und ziehen Sie den Stecker aus der Steckdose. Die Außenächen sind anfällig für Kratzer und Flecken. Benutzen Sie daher zur Reinigung keine Scheuermittel und wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaft, Essig) nach der Reinigung umgehend weg. Edelstahloberächen Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang der Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren entstehen. Bedienfeldoberäche Das Bedienfeld kann mit einem feuchten Lappen und einem milden Geschirrspülmittel gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass das Tuch sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.10

Monatliche Reinigung der Fettlter Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinusst somit die Ezienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und lassen Sie ihn hinterher an der Luft trocknen. AKTIVKOHLEFILTER EINBAUEN (OPTIONAL)

Mit einem Aktivkohlelter lassen sich bei innenentlüfteten Abzugshauben unangenehme Essensgerüche aus der Luft ltern. Um den Filter installieren zu können, müssen sie zuerst den Fettlter entfernen. Drücken Sie auf den Verschluss und ziehen Sie ihn herunter.

Stecken Sie den Aktivkohlelter auf den Lüfter und drehen Sie ihn im Uhrzeigersinn fest. Wiederholen Sie die Prozedur auf der anderen Seite. Versichern Sie sich, dass der Filter fest sitzt, andernfalls könnte er sich lösen und eine Gefahr darstellen. Hinweis: Bei installiertem Aktivkohlelter nimmt die Absaugleistung etwas ab.11

FEHLERBEHEBUNG Fehler Mögliche Ursache Lösung Das Licht ist an, aber der Motor läuft nicht. Die Lüftung ist blockiert. Entfernen Sie die Blockade. Der Kondensator ist kaputt. Lassen Sie den Kondensator ersetzen. Der Motor ist kaputt. Lassen Sie den Motor ersetzen. Der Motor riecht merkwürdig. Lassen Sie den Motor ersetzen. Das Licht ist aus und der Motor läuft nicht. Das Licht ist kaputt. Lassen Sie das Licht ersetzen. Der Stecker ist lose. Stecken Sie den Stecker fest in die Steckdose. Das Gehäuse vibriert. Das Rotorblatt des Lüfters ist beschädigt. Ersetzen Sie das Blatt. Der Motor sitzt nicht fest. Befestigen Sie den Motor. Das Gehäuse hängt lose. Befestigen Sie das Gehäuse. Die Luft wird nicht richtig abgesaugt. Der Abstand zwischen Herd und Abzugshaube ist zu groß. Verringern Sie den Anstand. Zu starke Luftzirkulation durch oene Fenster und Türen. Achten Sie darauf, dass kein Durchzug entsteht.12

PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10031905, 10032683, 10032684, 10032685 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 58,2 kWh/Jahr Energieezienzklasse B Fluiddynamische Ezienz FDE hood 24,2 Klasse für die uiddynamische Ezienz

Beleuchtungsezienz LE hood 31,3 Lux/W Beleuchtungsezienzklasse A Fettabscheidegrad GFE hood 81 % Klasse für den Fettabscheidegrad C Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe 351,6 / 595,7 m³/h Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe - m³/h A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb 57 / 69 dB A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe - dB Leistungsaufnahme im Aus- Zustand

0,38 W Leistungsaufnahme im Bereitschaftszustand

Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10031905, 10032683, 10032684, 10032685 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 58,2 kWh/Jahr Zeitverlängerungsfaktor f 1,1 Fluiddynamische Ezienz FDE hood 24,2 Energieezienzindex EEI hood 62,4 Gemessener Luftvolumenstrom im Bestpunkt

BEP 324,4 m³/h Gemessener Luftdruck im Bestpunkt

BEP 369 Pa Maximaler Luftstrom Q max 615,9 m³/h Gemessene elektrische Eingangsleistung im Bestpunkt

BEP 137,6 W Nennleistung des Beleuchtungssystems

4,0 W Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberäche

middle 125 Lux Gemessene Leistungsaufnahme im Bereitschaftszustand

- W Gemessene Leistungsaufnahme im Aus-Zustand

0,38 W Schallleistungspegel L

69 dB Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland14

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube ezient und mit einem geringen Betriebsgeräusch arbeiten kann.

• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.

• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt hat, muss die Dunstabzugshaube länger betrieben werden.

• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.

• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.

• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Eektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.

• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom15

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Müll- tonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.16

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.17
