MANUALE UTENTE Passionata Rossa 15 Klarstein

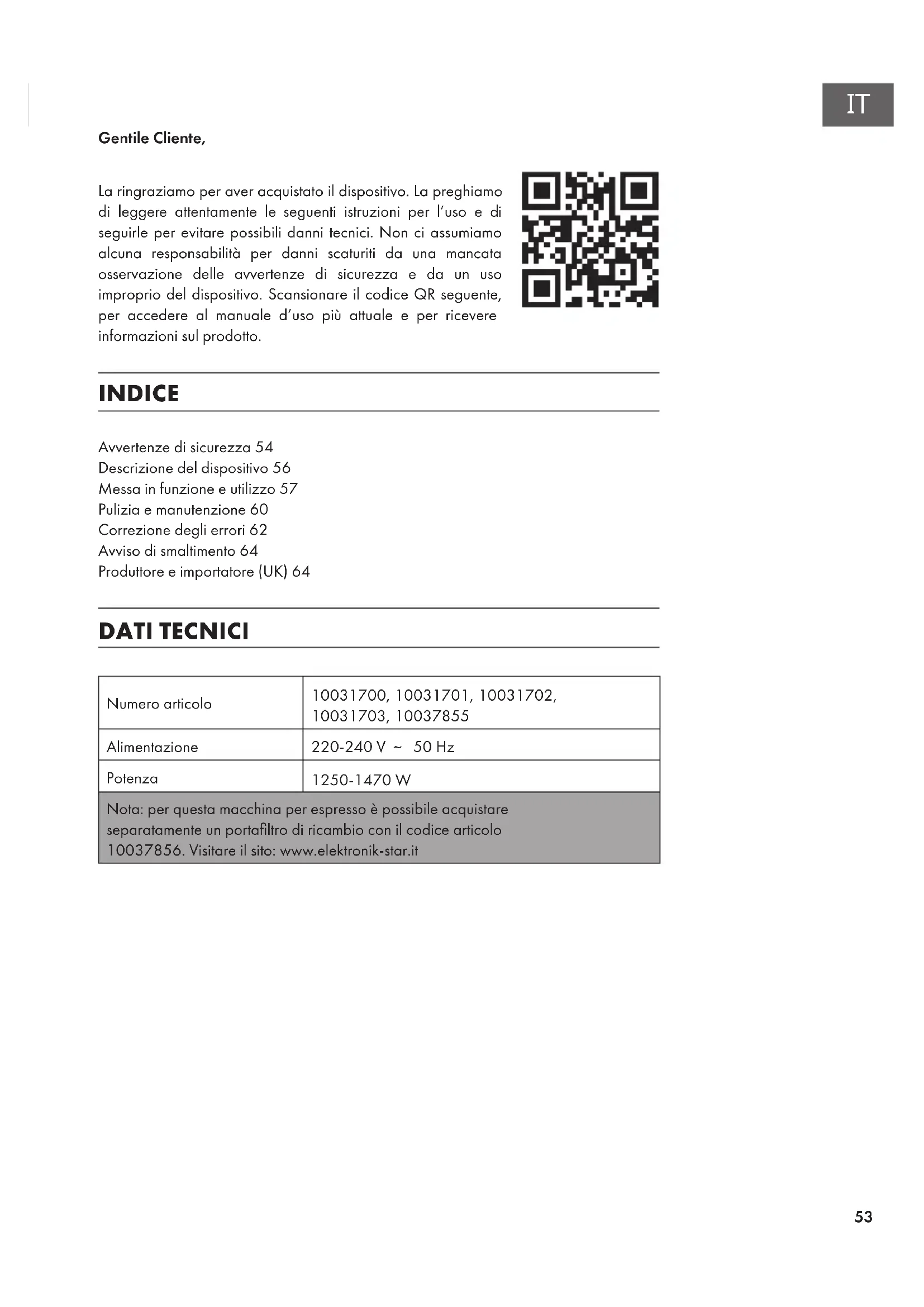

Gentile Cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 54 Descrizione del dispositivo 56 Messa in funzione e utilizzo 57 Pulizia e manutenzione 60 Correzione degli errori 62 Avviso di smaltimento 64 Produttore e importatore (UK) 64 DATI TECNICI Numero articolo 10031700, 10031701, 10031702, 10031703, 10037855 Alimentazione 220-240 V ~ 50 Hz Potenza 1250-1470 W Nota: per questa macchina per espresso è possibile acquistare separatamente un portaltro di ricambio con il codice articolo 10037856. Visitare il sito: www.elektronik-star.it54

• Si prega di leggere e seguire tutte le avvertenze prima di mettere in funzione la macchina per espresso. Conservare il manuale d' uso per futuri utilizzi.

• Prima dell'utilizzo del dispositivo vericare che la tensione della presa elettrica corrisponda a quella indicata sulla targhetta della macchina.

• Questo dispositivo dispone di una spina Schuko. Assicurarsi che la propria presa elettrica sia messa a terra correttamente.

• La spina e il cavo d'alimentazione non devono entrare in contatto con acqua o altri liquidi, in quanto possono provocare scariche elettriche, incendi e lesioni gravi.

• Togliere la spina dalla presa elettrica prima di eseguire lavori di pulizia oppure quando non si usa il dispositivo per un periodo di tempo prolungato. Lasciar raffreddare il dispositivo prima di pulirlo, di smontarlo o di aggiungerci degli accessori.

• Non usare il dispositivo se presenta malfunzionamenti, se è caduto, se ha subito danni o se il cavo d'alimentazione o la spina sono danneggiati. Rivolgersi al produttore o a un tecnico specializzato per eseguire riparazioni, controlli e regolazioni meccaniche oppure elettriche.

• L'utilizzo di accessori non consigliati può provocare lesioni gravi, scariche elettriche oppure incendi.

• Sistemare il dispositivo su una supercie liscia o su un tavolo. Non lasciare penzolare il cavo dal bordo del tavolo o dal ripiano.

• Assicurarsi che il cavo non entri in contatto con la supercie bollente della macchina per espresso.

• Non appoggiare la macchina per espresso su superci calde o vicino a fonti di calore, in quanto potrebbe danneggiarsi.

• Per staccare il dispositivo dalla rete elettrica, togliere la spina dalla presa. Afferrare la spina senza tirare dal cavo del dispositivo per estrarla dalla presa.

• Sistemare il dispositivo in un luogo asciutto e utilizzarlo solo per le destinazioni d'uso previste.

• Si prega di sorvegliare i bambini quando si trovano vicino al dispositivo.

• Fare attenzione a non bruciarsi con il vapore.

• Evitare di toccare le superci e i componenti caldi del dispositivo (come ad esempio l'ugello del vapore e il rivestimento d'acciaio inox). Utilizzare i manici/ tasti.

• Non usare la macchina per espresso senza acqua nel serbatoio.

• Non estrarre l'imbuto di metallo quando il dispositivo sta preparando il caffè oppure fuma.

• Prima di usare la macchina per espresso, inserire la spina nella presa.

• Prima di togliere la spina dalla presa, spegnere il dispositivo.

• Questo dispositivo può essere utilizzato dai bambini maggiori di 8 anni solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi oppure se vengono sorvegliati durante l'utilizzo dello stesso. La pulizia e la manutenzione possono essere eseguite da bambini maggiori di 8 anni solo sotto stretta sorveglianza. Il dispositivo deve essere tenuto lontano dalla portata dei bambini sotto gli 8 anni.

• La macchina per espresso non è un giocattolo.55

• Non utilizzare il dispositivo all'aperto.

• Se il cavo d'alimentazione è danneggiato, va sostituito dal produttore, da un'azienda autorizzata o da una persona qualicata.

• Non sciacquare la macchina per espresso sotto l'acqua corrente o immergerla.

• La macchina per espresso è concepita per essere utilizzata tra le pareti domestiche e in luoghi simili. Tra i quali rientrano:

• cucine nei negozi, ufci ecc.,

• alberghi, motel, ostelli, bed & breakfast e altri luoghi simili.

• Questo dispositivo può essere utilizzato dalle persone con limitate capacità siche, sensoriali o mentali, solo se sono stati informate sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi oppure se vengono sorvegliate e guidate durante l'uso.

• E' possibile che la supercie, sulla quale si trova il dispositivo, si riscaldi.

• Non spostare assolutamente il portaltro durante la preparazione del caffè.

• Dopo aver preparato il caffè muovere il portaltro nella posizione centrale per ca. 10 secondi per scaricare la pressione.56

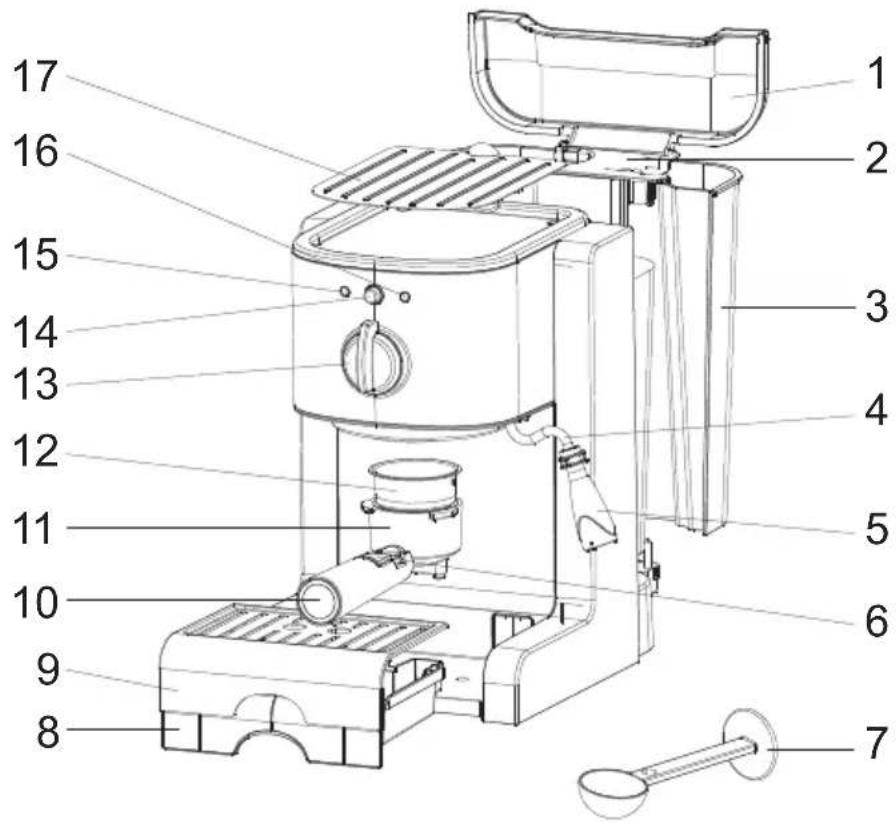

1 Coperchio serbatoio 2 Manico 3 Serbatoio estraibile 4 Boccola di plastica (montalatte) 5 Ugello vapore 6 Pressino caffè 7 Misurino 8 Vaschetta raccogligocce 9 Supercie d'appoggio estraibile 10 Impugnatura pressino 11 Portaltro 12 Filtro 13 Pulsante caffè/vapore 14 On/Off 15 Spia "dispositivo acceso" 16 Spia "pronto per l'uso" 17 Mantenimento in caldo per tazze57

Per garantire un caffè eccellente n dalla prima tazza, sciacquare la macchina per espresso con acqua calda prima del primo utilizzo. Per fare ciò procedere nel modo seguente:

1. Riempire il serbatoio d'acqua. Il serbatoio è estraibile. E' perciò possibile riempire

il serbatoio d'acqua nell'acquaio e poi reinserirlo nel dispositivo. L'acqua del serbatoio non deve superare la tacca "MAX". Inne chiudere il coperchio del serbatoio.

2. Inserire il ltro nel portaltro (nel ltro non deve esserci caffè).

3. Il dispositivo viene consegnato senza brocca e tazza. Appoggiare la propria tazza

sulla supercie d'appoggio estraibile. Assicurarsi che il pulsante del caffè/vapore si trovi in posizione .

4. Inserire la spina della macchina per espresso nella presa e premere il tasto di

accensione/spegnimento in posizione ON. La spia rossa "dispositivo acceso" si illumina.

5. La macchina inizia a preriscaldare. Quando la spia rossa diventa verde signica

che il preriscaldamento si è concluso. Quando si ruota il pulsante del caffè/vapore in posizione , l'acqua inizia a scorrere fuori dalla macchina.

6. Ruotare il pulsante caffè/vapore dopo un minuto nella posizione precedente per

concludere la pulizia. Svuotare il serbatoio e pulirlo accuratamente. Riempire nuovamente il serbatoio d'acqua e inserirlo nella macchina. La macchina per espresso può essere subito utilizzata. Nota: quando il dispositivo viene sciacquato con acqua la prima volta, si possono sentire rumori forti. Ciò accade quando l'aria che si trova nel dispositivo viene rilasciata. Dopo circa 20 secondi i rumori si fermano. Preriscaldamento Consigliamo di preriscaldare il dispositivo per ottenere un ottimo caffè. Il preriscaldamento include accessori come ltro, portaltro e tazza, dato che il sapore del caffè potrebbe essere inuenzato dal freddo.

1. Estrarre il serbatoio e togliere il coperchio per poterlo riempire d'acqua. L'acqua

non deve superare la tacca "MAX" del serbatoio. Reinserire il serbatoio nel dispositivo.

2. Inserire il ltro nel portaltro facendo attenzione

che il tubo sul lato inferiore del portaltro sia allineato con la scanalatura nella macchina per espresso. Inserire il portaltro nella posizione "INSERT" del dispositivo, avendo cura di bloccarlo girandolo in senso antiorario in posizione "LOCK". (Vedi gura 1)

3. Appoggiare una (la propria) tazza sulla supercie d'appoggio estraibile.

4. Inserire la spina della macchina per espresso nella presa e assicurarsi che il

pulsante del caffè/vapore sia in posizione .

5. Premere il pulsante on/off in posizione ON. La spia rossa si accende.

6. Quando la spia rossa diventa verde, ruotare il pulsante del caffè/vapore in

posizione . Il dispositivo viene ripulito e l'acqua fuoriesce. Ruotare il pulsante58

del caffè/vapore dopo un minuto nella posizione precedente per concludere la pulizia. Il preriscaldamento è terminato. Preparare il caffè espresso

1. Ruotare il portaltro in senso orario ed estrarlo. Inserire il ltro. Aggiungere nel

portaltro il caffè in polvere con il misurino. Un misurino di caffè in polvere è sufciente per una tazza di eccellente caffè. Pressare con il misurino il caffè macinato nel ltro.

2. Inserire il ltro nel portaltro facendo attenzione che il tubo sul lato inferiore del

portaltro sia allineato con la scanalatura nella macchina espresso. Inserire il portaltro nella posizione "INSERT" del dispositivo, avendo cura di bloccarlo girandolo in senso antiorario in posizione "LOCK". (Vedi gura 1)

3. Togliere l'acqua bollente dalla tazza. Riposizionare la tazza calda (la propria

tazza) sulla supercie d'appoggio estraibile.

4. Quando la spia è verde, ruotare il pulsante del caffè/vapore in posizione

Poco dopo il caffè inizia a uscire dalla macchina per espresso. Nota: durante la preparazione del caffè o quando lo si monta, può capitare che la spia verde si spenga. Ciò è del tutto normale e signica che il dispositivo si sta scaldando per mantenere la temperatura operativa a livelli standard.

5. Quando il caffè è pronto, premere il tasto on/off per portarlo in posizione ON.

Entrambe le spie si spengono e la macchina per espresso smette di funzionare. Nota: non lasciare la macchina per espresso incustodita durante la preparazione per poter intervenire in caso di necessità.

6. Dopo aver nito di preparare il caffè e aver spento la macchina per espresso,

ruotare il portaltro in senso orario per estrarlo dal dispositivo. Togliere i residui di caffè dal ltro.

7. Lasciar raffreddare la macchina e pulire gli accessori (ltro e portaltro) sotto

Preparare il cappuccino Quando si copre una tazza di caffè espresso con la schiuma del latte si ottiene il cappuccino. Mentre si monta il latte, il porta ltro deve essere inserito nella macchina per espresso. Procedimento:

1. Seguire i passaggi 1-5 del capitolo "Fare il caffè espresso" per preparare il caffè.

2. Ruotare il pulsante del caffè/vapore in posizione e aspettare che la spia diventi di

3. Riempire un recipiente con circa 100 ml di latte per ogni cappuccino. Si consiglia

di utilizzare il latte freddo (a temperatura del frigorifero). Nota: il recipiente dovrebbe avere un diametro di almeno 70 ± 5 mm. Durante la scelta del recipiente bisogna tenere in considerazione che il latte raddoppia di volume dopo la montatura. Assicurarsi che il recipiente sia abbastanza alto.

4. La boccola di plastica del montalatte va immersa nel latte di circa 2 cm. Dopo

aver ruotato il pulsante del caffè/vapore sul simbolo il vapore uscirà dal lato frontale del montalatte. Muovere il recipiente su e giù per montare il latte. Prestare attenzione, in quanto il vapore o il latte possono causare lesioni schizzando fuori.

5. Dopo aver montato il latte è possibile ruotare il pulsante del caffè/vapore in

posizione . (Vedi gura 2) Pulire il montalatte subito dopo l'uso con una spugna umida, badando di aver spento la funzione del montalatte.

6. Versare il latte montato nel caffè espresso appena preparato. Complimenti, il tuo

cappuccino è pronto. Zuccherare il cappuccino a piacere e cospargere la schiuma del latte con un po' di cacao.

7. Premere il tasto on/off nchè non è in posizione OFF e togliere la spina dalla

presa. Seguire i passaggi 6-7 del capitolo "Fare il caffè espresso". Generare vapore per riscaldare liquidi o per montare il latte. Il montalatte può essere utilizzato per montare il latte o per preparare bevande calde come la cioccolata calda, l'acqua o il tè. Procedimento:

1. Estrarre il serbatoio e togliere il coperchio per poterlo riempire d'acqua. L'acqua

non deve superare la tacca "MAX" del serbatoio. Reinserire il serbatoio nel dispositivo.

2. Inserire la spina della macchina per espresso nella presa.

3. Premere il pulsante on/off in posizione ON. La spia rossa si accende.

4. Ruotare il pulsante del caffè/vapore in posizione e aspettare che la spia rossa

diventi verde. Il preriscaldamento è terminato. Attenzione: pericolo di ustioni Prestare attenzione quando si usa il dispositivo, dato che il vapore può causare lesioni. Dopo aver preparato il caffè muovere il porta ltro nella posizione centrale per ca. 10 secondi per scaricare la pressione.

5. Immergere il montalatte nel liquido da riscaldare, ad esempio nel latte da montare.60

Dopo aver ruotato il pulsante del caffè/vapore sul simbolo il vapore uscirà dal lato frontale del montalatte.

6. Quando il liquido raggiunge la temperatura desiderata o il latte è stato montato,

sarà possibile ruotare il pulsante del caffè/vapore in posizione .

7. Premere il tasto on/off nché non è in posizione OFF e togliere la spina dalla

presa. Spegnimento automatico Quando la spina è inserita, il dispositivo è appena stato acceso e non viene usato per almeno 25 minuti, la macchina per espresso si spegne automaticamente e la spia svanisce. Quando si vuole utilizzare il dispositivo premere il pulsante on/off due volte prima nella posizione più in alto e poi in posizione . La spia si illumina e il dispositivo è pronto per l'uso.

PULIZIA E MANUTENZIONE

1. Togliere la spina dalla presa e lasciare raffreddare completamente il dispositivo

2. Pulire l'alloggiamento della macchina per espresso

con una spugna leggermente umida. La vaschetta raccogligocce e la supercie d'appoggio estraibile vanno lavate nell'acquaio. Reinserirle solo quando sono completamente asciutte. Nota: non pulire il dispositivo e gli accessori con alcol o detergenti aggressivi e non tenere l'alloggiamento della macchina per espresso sotto l'acqua corrente.

3. Estrarre il portaltro dal dispositivo girandolo in senso orario. Gettare i residui di

caffè ivi contenuti. Si può pulire il portaltro con detersivo per i piatti, ma deve essere risciacquato poi molto bene con l'acqua per evitare che vi si depositino tracce di detergente.

4. I restanti accessori sono lavabili nel lavello con acqua limpida. Reinserirli solo

quando sono completamente asciutti. Decalcicazione

1. Per garantire il funzionamento efcace della macchina per espresso, dei tubi interni

e per evidenziare l'aroma del caffè, il dispositivo va decalcicato ogni 2-3 mesi.

2. Riempire d'acqua e decalcicante il serbatoio no alla tacca "MAX" (solitamente

il rapporto tra acqua e decalcicante è di 1:4, vericare le istruzioni per l'uso dell'anticalcare). Si prega di utilizzare "l'anticalcare domestico". Si può usare anche l'acido citrico invece dell'anticalcare (il rapporto tra acqua e acido citrico è di 100:3).

3. Inserire il portaltro senza caffè in polvere nella macchina per espresso secondo le

istruzioni riportate nel capitolo "Preriscaldamento" e appoggiare un recipiente sulla supercie d'appoggio estraibile.

4. Prima di azionare la macchina per espresso assicurarsi che il pulsante del caffè/

vapore sia in posizione . Premendo il pulsante on/off in posizione, la spia rossa fig.261

si accende. Poco dopo la macchina inizia la fase di preriscaldamento.

5. Quando la spia rossa diventa verde signica che la fase di preriscaldamento è

terminata. Ruotare il pulsante del caffè/vapore in posizione e preparare due tazze di caffè (ca. 20z). Ruotare il pulsante del caffè/vapore nella posizione precedente e aspettare 5 secondi.

6. Quando la spia è di nuovo verde signica che la macchina si trova a temperatura

operativa. Ruotare il pulsante del caffè/vapore sul simbolo e lasciare scaricare il vapore per 2 minuti. Ruotare il pulsante del caffè/vapore nella posizione precedente per interrompere la generazione del vapore. Per spegnere il dispositivo premere il pulsante ON/OFF nché non è in posizione OFF. Lasciare agire l'anticalcare/l'acido citrico per circa 15 minuti.

7. Riaccendere il dispositivo e ripetere i passaggi 4-6 per almeno 3 volte.

8. Ruotare il pulsante del caffè/vapore nella posizione . Non appena si accende la

spia verde, girare il pulsante del caffè/vapore nella posizione e continuare a preparare caffè nché non c'è più acqua nel serbatoio.

9. Riempire il serbatoio d'acqua no alla tacca "MAX". Non aggiungere il caffè

in polvere nel portaltro. Ripetere i passaggi 3-6 per almeno 3 volte. Ruotare il pulsante del caffè/vapore nella posizione e continuare a preparare caffè nché non c'è più acqua nel serbatoio.

10. Ripetere la fase 9 per almeno tre volte per essere sicuri che non rimangano tracce

dell'anticalcare nella conduttura della macchina per caffè.62

CORREZIONE DEGLI ERRORI

Problema Causa probabile Soluzione Il liquido fuoriesce dalla parte superiore del portaltro. Residui sulla guarnizione. Rimuovere i residui. La polvere è troppo ne. Utilizzare della polvere più grezza. La polvere è stata pressata troppo. Non pressare troppo la polvere nel ltro. La guarnizione è vecchia. Rivolgersi a un'azienda specializzata. Il portaltro non si blocca e il liquido fuoriesce dalla sua parte superiore. C'è troppa polvere nel ltro. Inserire la giusta quantità di polvere (vedi: FAQ). Residui sulla guarnizione. Rimuovere i residui. La polvere è troppo ne. Utilizzare della polvere più grezza. Caffè espresso freddo. Il dispositivo non è stato preriscaldato. Aspettare nché il dispositivo non si è preriscaldato prima di iniziare la preparazione. La pompa fa dei rumori strani. Non c'è acqua nel serbatoio. Riempire il serbatoio d'acqua. Il serbatoio non è sistemato bene. Inserire il serbatoio correttamente. Il caffè espresso è troppo chiaro. La polvere nel ltro non è stata pressata bene. Pressare meglio la polvere la prossima volta. Troppo poca polvere. Inserire la giusta quantità di polvere (vedi: FAQ). La polvere è troppo grezza. Utilizzare della polvere più ne.63

Problema Causa probabile Soluzione L'espresso è troppo scuro. La polvere nel ltro è stata pressata troppo. Pressare meno la polvere la prossima volta. Troppa polvere. Inserire la giusta quantità di polvere (vedi: FAQ). Il ltro è sporco. Pulire il ltro. La polvere è troppo ne. Utilizzare della polvere più grezza. Il dispositivo è pieno di calcare. Decalcicare il dispositivo (vedi: Pulizia e manutenzione). Il portaltro non si blocca sebbene non vi si trovi della polvere. Il supporto è difettoso. Rivolgersi a un'azienda specializzata.64

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei riuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei riuti. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom
