ME 3P80 RC - Stazione Meteo Trevi - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ME 3P80 RC Trevi

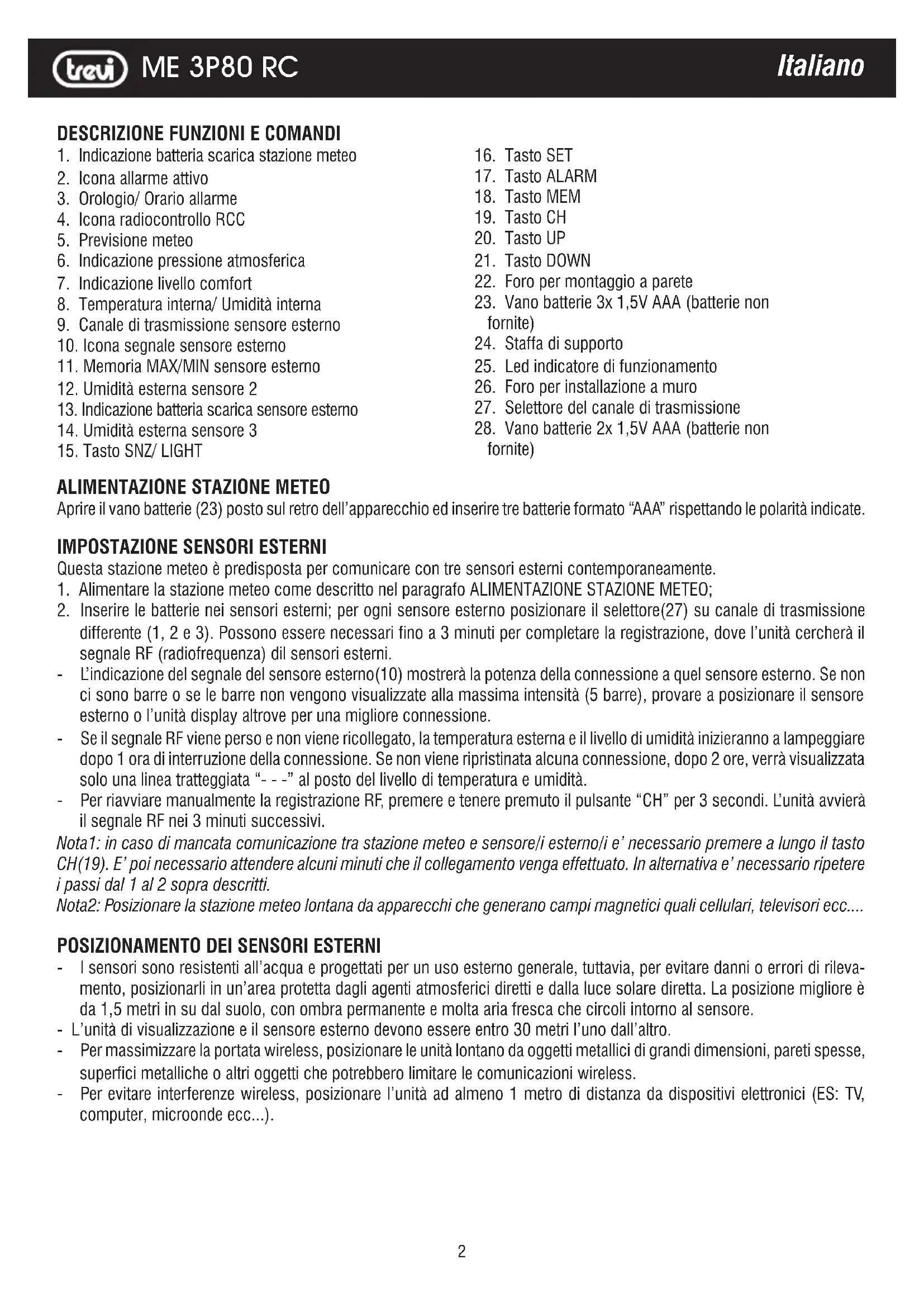

DESCRIZIONE FUNZIONI E COMANDI

1. Indicazione batteria scarica stazione meteo
2. Icona allarme attivo
3. Orologio/ Orario allarme
4. Icona radiocontrollo RCC
5. Previsione meteo
6. Indicazione pressione atmosferica
7. Indicazione livello comfort
8. Temperatura interna/ Umidità interna
9. Canale di trasmissione sensore esterno
10. Icona segnale sensore esterno
11. Memoria MAX/MIN sensore esterno
12. Umidità esterna sensore 2
13. Indicazione batteria scarica sensore esterno
14. Umidità esterna sensore 3

15. Tasto SNZ/ LIGHT

16. Tasto SET

17. Tasto ALARM
18. Tasto MEM
19. Tasto CH
20. Tasto UP
21. Tasto DOWN
22. Foro per montaggio a parete
23. Vano batterie 3x 1,5V AAA (batterie non fornite)
24. Staffa di supporto
25. Led indicatore di funzionamento
26. Foro per installazione a muro
27. Selettore del canale di trasmissione
28. Vano batterie 2x 1,5V AAA (batterie non fornite)

ALIMENTAZIONE STAZIONE METEO

Aprire il vano batterie (23) posto sul retro dell'apparecchio ed inserire tre batterie formato "AAA" rispettando le polarità indicate.

IMPOSTAZIONE SENSORI ESTERNI

Questa stazione meteo è predisposta per comunicare con tre sensori esterni contemporaneamente.

1. Alimentare la stazione meteo come descritto nel paragrafo ALIMENTAZIONE STAZIONE METEO;

2. Inserire le batterie nei sensori esterni; per ogni sensore esterno posizionare il selettore(27) su canale di trasmissione differente (1, 2 e 3). Possono essere necessari fino a 3 minuti per completare la registrazione, dove l'unità cercherà il segnale RF (radiofrequenza) dil sensori esterni.

3. L'indicazione del segnale del sensore esterno(10) mostrerà la potenza della connessione a quel sensore esterno. Se non ci sono barre o se le barre non vengono visualizzate alla massima intensità (5 barre), provare a posizionare il sensore esterno o l'unità display altrove per una migliore connessione.

4. Se il segnale RF viene perso e non viene ricollegato, la temperatura esterna e il livello di umidità inizieranno a lampeggiare dopo 1 ora di interruzione della connessione. Se non viene ripristinata alcuna connessione, dopo 2 ore, verrà visualizzata solo una linea tratteggiata “- - -” al posto del livello di temperatura e umidità.
5. Per riavviare manualmente la registrazione RF, premere e tenere premuto il pulsante “CH” per 3 secondi. L'unità avvierà il segnale RF nei 3 minuti successivi.

Nota1: in caso di mancata comunicazione tra stazione meteo e sensore/i esterno/i e' necessario premere a lungo il tasto CH(19). E' poi necessario attendere alcuni minuti che il collegamento venga effettuato. In alternativa e' necessario ripetere i passi dal 1 al 2 sopra descritti.

Nota2: Posizionare la stazione meteo lontana da apparecchi che generano campi magnetici quali cellulari, televisori ecc....

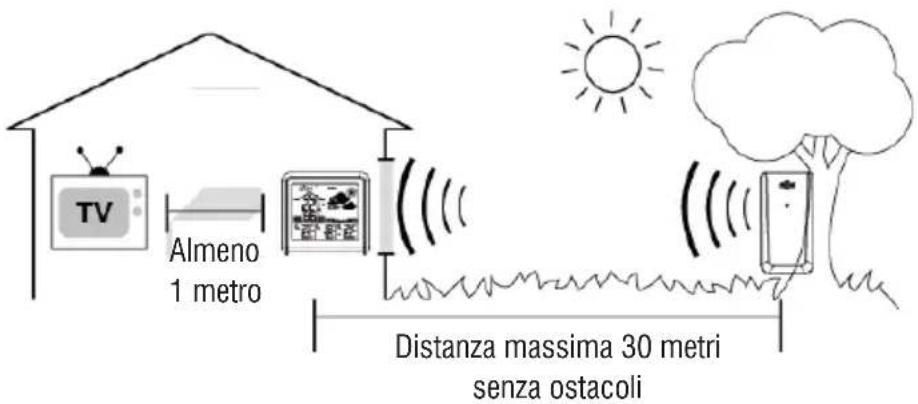

• I sensori sono resistenti all'acqua e progettati per un uso esterno generale, tuttavia, per evitare danni o errori di rilevamento, posizionarli in un'area protetta dagli agenti atmosferici diretti e dalla luce solare diretta. La posizione migliore è da 1,5 metri in su dal suolo, con ombra permanente e molta aria fresca che circoli intorno al sensore.
• L'unità di visualizzazione e il sensore esterno devono essere entro 30 metri l'uno dall'altro.
• Per massimizzare la portata wireless, posizionare le unità lontano da oggetti metallici di grandi dimensioni, pareti spesse, superfici metalliche o altri oggetti che potrebbero limitare le comunicazioni wireless.
• Per evitare interferenze wireless, posizionare l'unità ad almeno 1 metro di distanza da dispositivi elettronici (ES: TV, computer, microonde ecc...).

TV Almeno 1 metro Distanza massima 30 metri senza ostacoli

VISUALIZZAZIONE ORARIO TRAMITE RADIO CONTROLLO

Questo apparecchio è dotato di un ricevitore in grado di ricevere il segnale orario del Physikalisch Technische Bundesanstalt Braunschweig (Germania centrale) ricevibile in un raggio di 1500Km.

Dopo aver acceso l'apparecchio, l'orologio cercherà automaticamente il segnale radio 📄. Questo richiederà da 3 a 8 minuti circa per completare questo processo. Se il segnale radio viene ricevuto correttamente, la data e l'ora verranno impostate automaticamente e l'icona del segnale del radiocomando(4) si accenderà.

Se l'orologio non riesce a ricevere il segnale orario, procedere con i seguenti passaggi:

1. Tenere premuto per qualche secondo il tasto UP(20) della stazione meteo per reinizializzare la ricezione del segnale radio;

2. Se il dispositivo continua a non ricevere il segnale, l'ora deve essere impostata manualmente.

Nota1: quando il simbolo del radio controllo lampeggiante appare sul display non è possibile effettuare nessuna regolazione manuale.

Nota2: quando il simbolo rimane acceso fisso significa che il segnale e' stato correttamente ricevuto.

Nota3: l'orario viene trasmesso dalla Germania centrale, quindi se ci troviamo in un paese con orario diverso da quello della Germania è necessario impostare il fuso orario manualmente.

Note4: Non in tutte le zone d'Europa può essere possibile ricevere il segnale del radiocontrollo. In questo caso è necessario impostare l'ora manualmente.

REGOLAZIONE MANUALE DELL'ORA E DATA

1. Tenere premuto per 3 secondi il tasto SET(16) per entrare nella regolazione manuale dell'orologio; l'indicazione dell'ora inizia a lampeggiare;

2. Utilizzare i tasti UP(20) o DOWN(21) per impostare l'ora corretta; premere il tasto SET(16), l'indicazione dei minuti inizia a lampeggiare;

3. Utilizzare i tasti UP(20) o DOWN(21) per impostare i minuti corretti; premere il tasto SET(16), l'impostazione dell'anno inizia a lampeggiare;

4. Utilizzare i tasti UP(20) o DOWN(21) per impostare l'anno corretto; premere il tasto SET(16), l'impostazione del mese e della data inizia a lampeggiare;

5. Utilizzare i tasti UP(20) o DOWN(21) per impostare la visualizzazione della data su Mese/ Data o Data/ Mese; premere il tasto SET(16), l'indicazione del mese inizia a lampeggiare;

6. Utilizzare i tasti UP(20) o DOWN(21) per impostare il mese corretto; premere il tasto SET(16), l'impostazione della data inizia a lampeggiare;

7. Utilizzare i tasti UP(20) o DOWN(21) per impostare la data corretta; premere il tasto SET(16), l'unità di misura della pressione inizia a lampeggiare;

8. Utilizzare i tasti UP(20) o DOWN(21) per impostare l'unità di misura preferita; premere il tasto SET(16), l'indicazione On (attivazione/ disattivazione ricezione segnale orario) inizia a lampeggiare;

9. Utilizzare i tasti UP(20) o DOWN(21) per attivare (On) o disattivare (Off) la ricezione del segnale orario, premere il tasto SET(16) per confermare, l'impostazione del fuso orario inizia a lampeggiare;

10. Utilizzare i tasti UP(20) o DOWN(21) per impostare la correzione UTC del fuso orario della vostra regione. E' possibile selezionare tra -1, 0, +1 (questa impostazione serve per una corretta ricezione dell'orario da radiocontrollo, per l'Italia selezionare 0). Premere il tasto SET(16) per confermare e terminare le procedure di impostazione tornando alla modalità normale.

Nota1: L'apparecchio torna in modalità normale se non viene premuto alcun pulsante per 20 secondi. Entrare nuovamente nella modalità impostazioni in qualsiasi momento premendo e tenendo premuto il tasto SET(16) per 3 secondi.

Nota 2: In modalità normale, premere il tasto SET(16) per visualizzare il calendario.

Nota 3: In modalità normale, premere il tasto DOWN(21) per visualizzare l'ora in modalità 12H o 24H.

REGOLAZIONE DELL'ALLARME

1. Per impostare l'ora della sveglia, tenere premuto per 3 secondi il tasto ALARM(17). L'ora della sveglia inizierà a lampeggiare sul display dove normalmente viene visualizzata l'ora dell'orologio;
2. Per regolare l'ora della sveglia, premere i tasti UP(20) o DOWN(21) (tenere premuto per una regolazione rapida). Quando l'ora della sveglia è impostata correttamente, premere il tasto ALARM(17) per procedere alla regolazione dei minuti della sveglia;
3. Premere i tasti UP(20) o DOWN(21) (tenere premuto per regolare rapidamente); una volta regolati i minuti premere nuovamente il tasto ALARM(17) per uscire dalle impostazioni di allarme;
4. Per attivare o disattivare l'allarme, premere il tasto ALARM(17) per accedere alla modalità di allarme, premere nuovamente il tasto ALARM(17) per attivare o disattivare l'allarme. Il simbolo verrà visualizzato nella parte superiore del display dell'orologio quando l'allarme è attivato. Premere nuovamente il tasto ALARM(17) per disattivare l'allarme, il simbolo non sarà visibile;
5. Per spegnere la suoneria dell'allarme premere un tasto qualsiasi. È possibile posticipare l'allarme di 5 minuti circa premendo il tasto SNZ/ LIGHT(15). Se non disattivata, la suoneria si spegne automaticamente dopo 2 minuti.

Premere una volta il tasto ALARM(17) per controllare l'ora impostata per l'allarme. Attendere qualche secondo per tornare a visualizzare l'ora corrente.

PREVISIONI METEREOLOGICHE

Il barometro digitale rileva automaticamente le variazioni di pressione atmosferica visualizzando di conseguenza il simbolo di previsione metereologica (5). Tale previsione riguarda le 12/24 ore successive.

Per esempio: se il barometro rileva un'alta pressione, sul display apparirà il simbolo del sole, ma esternamente potrebbe piovere, perché la previsione riguarda le 12/24 ore successive.

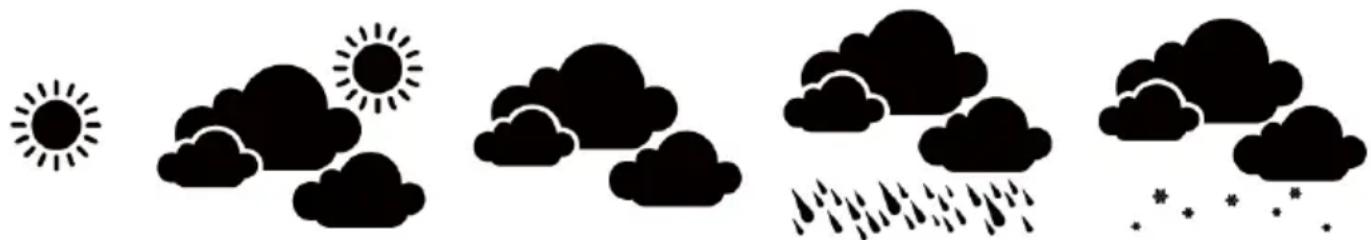

Le previsioni metereologiche possono assumere 5 differenti visualizzazioni:

Soleggiato TemporalePioggiaNuvolosoParzialmente nuvoloso

N.B. Alla prima accensione ignorare le previsioni delle successive 24 ore poichè la stazione meteorologica ha necessità di raccogliere dati prima di ottenere una previsione più accurata.

I simboli di previsione metereologica possono non riflettere le attuali condizioni del tempo. Essi si riferiscono esclusivamente a condizioni future.

Le previsioni possono non essere sicure al 100% a causa di vari fattori.

Il costruttore non è responsabile di eventuali danni o situazioni causati da una previsione errata.

LIVELLO DI CONFORT (Indicazione icona 7)

Icona Condizione
Secco	Umidità interna <40%
Confortevole	La temperatura interna è compresa tra 20°C e 28°C e l'umidità interna è compresa tra 40% e 70%
Umido	Umidità interna >70%
Nessuna icona	La temperatura interna è compresa tra 20°C e 28°C e l'umidità interna è al di fuori del 40% e 70%

TEMPERATURA E UMIDITÀ INTERNA/ESTERNA - VALORI MIN/MAX

Nel riquadro IN (a sinistra) e' indicata la temperature e umidita' interna, nei tre riquadri in basso viene indicata la temperatura e umidita' rilevata dai sensori esterni.

Premere il tasto UP(20) per selezionare l'unità di misura della temperatura in °C o °F.

Valori minimi/massimi della giornata: premere il tasto MEM(18), sul display viene mostrato il valore max di temperatura/umidita' registrati nella giornata; premere di nuovo il tasto MEM(18), viene mostrato il valore minimo di temperatura/umidita'.

Durante la visualizzazione dei valori minimi/massimi, premendo a lungo il tasto MEM(18) vengono cancellati i dati registrati e si avvia un nuovo calcolo dei valori medi quotidiani.

RETROILLUMINAZIONE

La retroilluminazione del display si attiva ogni volta che si preme un tasto per poi spegnersi automaticamente dopo 8 secondi.

DATI TECNICI

Stazione meteo: .....da -10°C a +50°C

Umidità interna:.....da 1% a 99%

Canali: max. 3 sensori esterni

Ricezione segnale radio controllo: .77,5 KHz

Avanzamento unitario: 0,1°C per la temperatura - 1% per l'umidità

Alimentazione unità principale:......3xAAA batterie (non fornite)

Alimentazione sensore esterno: ..... 2xAAA batterie (non fornite) per ogni sensore

DESCRIPTION OF CONTROL

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

1. L'apparecchio è garantito per 24 mesi dalla data di fabbricazione indicata sull'etichetta applicata sul prodotto.
2. La garanzia si applica solo ad apparecchi, non manomessi, riparati da centri assistenza TREVI, essa comprende la riparazione dei componenti per difetti di fabbricazione con l'esclusione di etichette, manopole e parti asportabili.
3. TREVI non risponde di danni diretti o indiretti a cose e/o persone causati dall'uso o sospensione d'uso dell'apparecchio.

WARRANTY

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio ME 3P80 RC è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCME3P80RC.pdf
