MANUAL DE USUARIO ME 3P80 RC Trevi

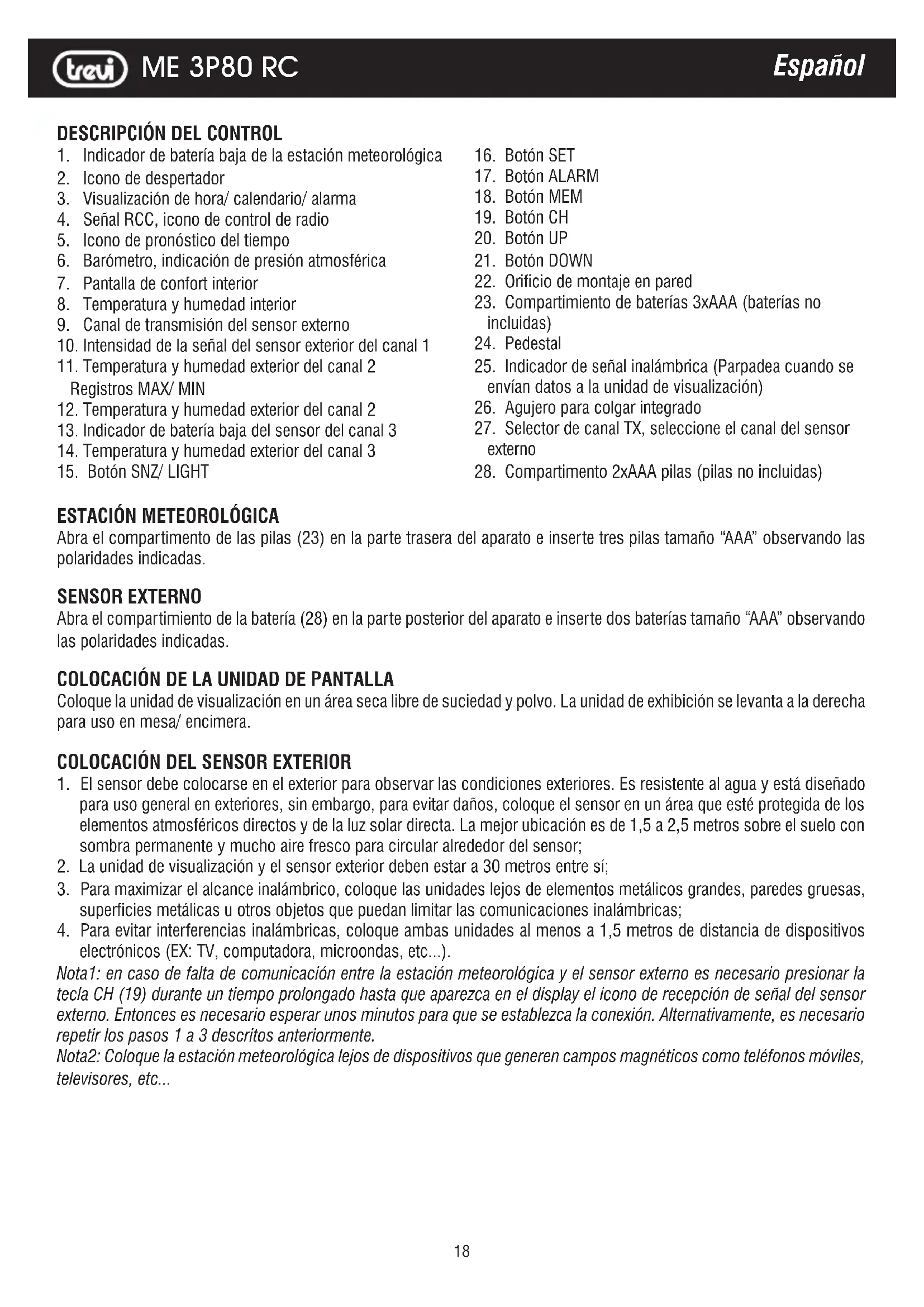

DESCRIPCIÓN DEL CONTROL

1. Indicador de batería baja de la estación meteorológica
2. Icono de despertador
3. Visualización de hora/ calendario/ alarma
4. Señal RCC, icono de control de radio
5. Icono de pronóstico del tiempo
6. Barómetro, indicación de presión atmosférica
7. Pantalla de confort interior
8. Temperatura y humedad interior
9. Canal de transmisión del sensor externo
10. Intensidad de la señal del sensor exterior del canal 1
11. Temperatura y humedad exterior del canal 2 Registros MAX/ MIN
12. Temperatura y humedad exterior del canal 2
13. Indicador de batería baja del sensor del canal 3
14. Temperatura y humedad exterior del canal 3

15. Botón SNZ/ LIGHT

16. Botón SET

17. Botón ALARM
18. Botón MEM
19. Botón CH
20. Botón UP
21. Botón DOWN
22. Orificio de montaje en pared
23. Compartimiento de baterías 3xAAA (baterías no incluidas)
24. Pedestal
25. Indicador de señal inalámbrica (Parpadea cuando se envían datos a la unidad de visualización)
26. Agujero para colgar integrado
27. Selector de canal TX, seleccione el canal del sensor externo
28. Compartimento 2xAAA pilas (pilas no incluidas)

ESTACIÓN METEOROLÓGICA

Abra el compartimento de las pilas (23) en la parte trasera del aparato e inserte tres pilas tamaño “AAA” observando las polaridades indicadas.

SENSOR EXTERNO

Abra el compartimiento de la batería (28) en la parte posterior del aparato e inserte dos baterías tamaño “AAA” observando las polaridades indicadas.

COLOCACIÓN DE LA UNIDAD DE PANTALLA

Coloque la unidad de visualización en un área seca libre de suciedad y polvo. La unidad de exhibición se levanta a la derecha para uso en mesa/ encimera.

COLOCACIÓN DEL SENSOR EXTERIOR

1. El sensor debe colocarse en el exterior para observar las condiciones exteriores. Es resistente al agua y está diseñado para uso general en exteriores, sin embargo, para evitar daños, coloque el sensor en un área que esté protegida de los elementos atmosféricos directos y de la luz solar directa. La mejor ubicación es de 1,5 a 2,5 metros sobre el suelo con sombra permanente y mucho aire fresco para circular alrededor del sensor;
2. La unidad de visualización y el sensor exterior deben estar a 30 metros entre sí;
3. Para maximizar el alcance inalámbrico, coloque las unidades lejos de elementos metálicos grandes, paredes gruesas, superficies metálicas u otros objetos que puedan limitar las comunicaciones inalámbricas;
4. Para evitar interferencias inalámbricas, coloque ambas unidades al menos a 1,5 metros de distancia de dispositivos electrónicos (EX: TV, computadora, microondas, etc...).

Nota1: en caso de falta de comunicación entre la estación meteorológica y el sensor externo es necesario presionar la tecla CH (19) durante un tiempo prolongado hasta que aparezca en el display el icono de recepción de señal del sensor externo. Entonces es necesario esperar unos minutos para que se establezca la conexión. Alternativamente, es necesario repetir los pasos 1 a 3 descritos anteriormente.

Nota2: Coloque la estación meteorológica lejos de dispositivos que generen campos magnéticos como teléfonos móviles, televisores, etc...

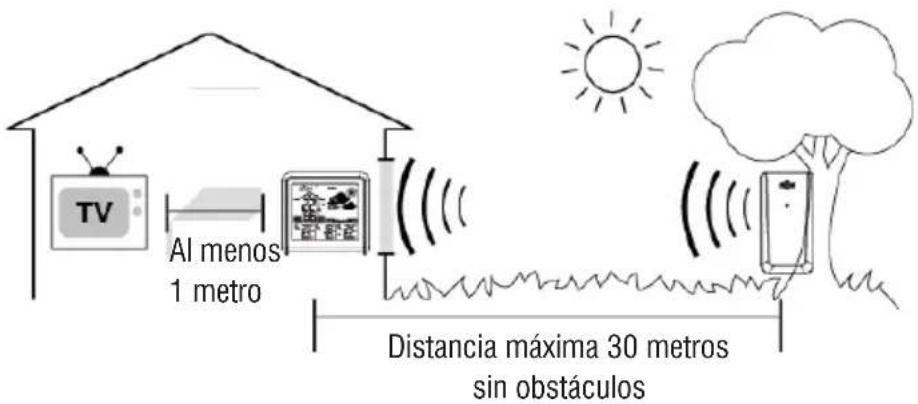

TV Al menos 1 metro Distancia máxima 30 metros sin obstáculos

CONFIGURACIÓN DE SENSOR EXTERNO

Configuración de la conexión de canal entre la unidad de visualización y el sensor exterior:

1. Para cambiar la opción de canal en el sensor exterior, abra la tapa del compartimiento de la batería, en el lado superior izquierdo hay un botón;
2. Siempre asegúrese de que el canal elegido en la unidad de visualización coincida con la opción de canal elegida en el sensor exterior;
3. Una vez configurada la unidad de visualización y sincronizado el canal con el sensor exterior, la unidad de visualización comenzará el proceso de registro. Puede llevar hasta 3 minutos completar el registro, donde la unidad de visualización buscará una señal de RF (radiofrecuencia) del sensor exterior. La intensidad de la señal del sensor exterior mostrará la intensidad de la conexión al sensor exterior. Si no hay barras o si las barras no se muestran en su fuerza máxima (5 barras), intente colocar el sensor exterior o la unidad de visualización en otro lugar para una mejor conexión;
4. Si la señal de RF se perdió y no se volvió a conectar, la temperatura exterior y el nivel de humedad comenzarán a parpadear después de 1 hora de pérdida de la conexión. Si no se encontró ninguna conexión después de 2 horas, solo se mostrará una línea punteada “- - - ” en lugar de la temperatura y el nivel de humedad;
5. Para reiniciar manualmente el registro de RF, presione y mantenga presionado el botón "CH" durante 3 segundos. La unidad de visualización buscará ahora la señal de RF durante los próximos 3 minutos.

Si el indicador de batería baja se muestra en la pantalla LCD para el sensor exterior o la unidad de visualización, cambie inmediatamente las baterías para evitar interrupciones en las comunicaciones de los dispositivos.

PANTALLA DE TIEMPO POR RADIO CONTROL

Este dispositivo está equipado con un receptor capaz de recibir la señal horaria del Physikalisch Technische Bundesanstalt Braunschweig (Alemania central) que se puede recibir en un radio de 1500Km. Una vez establecida la fuente de alimentación, el reloj buscará automáticamente la señal de radio. Esto tomará aproximadamente de 3 a 8 minutos para finalizar este proceso.

Si la señal de radio 📄 se recibe correctamente, la fecha y la hora se establecerán automáticamente y el icono de señal de control de radio se encenderá

Si el reloj no recibe la señal horaria, siga los siguientes pasos:

1. Mantenga pulsado el botón UP (20) durante aprox. 2 segundos para reinicializar la recepción de la señal de radio;

2. Si el dispositivo aún no recibe la señal, la hora debe configurarse manualmente.

Nota 1: cuando aparece el símbolo de control de radio parpadeante en la pantalla, no es posible realizar ningún ajuste manual.

Nota 2: cuando el símbolo permanece encendido, significa que la señal se ha recibido correctamente.

Nota 3: la hora se transmite desde el centro de Alemania, por lo que si estamos en un país con una hora diferente a la de Alemania, es necesario establecer la zona horaria manualmente.

Nota 4: coloque la estación meteorológica lejos de dispositivos que generan campos magnéticos como teléfonos móviles, televisores, etc.

No todas las áreas de Europa pueden recibir la señal de control de radio. En este caso, es necesario configurar la hora manualmente.

CONFIGURACIÓN MANUAL DE HORA, FECHA Y UNIDADES

1. Presione y mantenga presionado el botón SET (16) durante 2 segundos, la visualización de la hora comienza a parpadear, use los botones UP(20) o DOWN(21) para configurar la hora correcta;
2. Presione el botón SET (16) para confirmar su configuración, la pantalla de los minutos comienza a parpadear, use los botones UP(20) o DOWN(21) para configurar los minutos correctos;
3. Presione el botón SET (16) para confirmar su configuración, la visualización del año comienza a parpadear, use los botones UP(20) o DOWN(21) para configurar el año correcto;
4. Presione el botón SET (16) para confirmar su configuración, la pantalla del icono de mes y fecha comienza a parpadear, use los botones UP(20) o DOWN(21) para configurar la visualización de la fecha en Mes/Fecha o Fecha/Mes;
5. Presione el botón SET (16) para confirmar su configuración, la visualización del mes comienza a parpadear, use los botones UP(20) o DOWN(21) para configurar el mes correcto;
6. Presione el botón SET (16) para confirmar su configuración, la visualización de la fecha comienza a parpadear, use los botones UP(20) o DOWN(21) para configurar la fecha correcta;
7. Presione el botón SET (16) para confirmar su configuración, las unidades de presión comienzan a parpadear, use los botones UP(20) o DOWN(21) para configurar las unidades correctas;
8. Presione el botón SET (16) para confirmar su configuración, el RCC ON/ OFF comenzará a parpadear, use los botones UP(20) o DOWN(21) para establecer la configuración correcta;
9. Presione el botón SET (16) para confirmar su configuración, la zona horaria comenzará a parpadear, use los botones UP(20) o DOWN(21) para configurar la zona horaria correcta;
10. Presione el botón SET (16) para confirmar su configuración y para finalizar los procedimientos de configuración, ingrese al modo normal.

Nota1: Saldrá automáticamente del modo de configuración si no se presiona ningún botón durante 20 segundos. Ingrese al modo de configuración nuevamente en cualquier momento presionando y manteniendo presionado el botón SET (16) durante 3 segundos.

Nota2: En el modo normal, presione el botón SET (16) para consultar el calendario.

AJUSTE DE ALARMA

1. Mantenga presionado el botón ALARM (17), ubicado en la parte posterior de la unidad de pantalla durante aproximadamente 3 segundos para configurar la hora de la alarma. La hora de la alarma comenzará a parpadear en la pantalla donde generalmente se muestra la hora del reloj;
2. Para ajustar la hora de la alarma, presione los botones UP(20) o DOWN(21) (presione y mantenga presionado para ajustar rápidamente). Cuando la hora de la alarma esté configurada a su satisfacción, presione el botón ALARM (17) para pasar a la preferencia de minutos de alarma. Presione los botones UP(20) o DOWN(21) (presione y mantenga presionado para ajustar rápidamente), presione el botón ALARMA (17) nuevamente para salir de la configuración de alarma;
3. Para encender o apagar la alarma, presione el botón ALARM (17) para ingresar al modo de alarma, presione el botón ALARM (17) nuevamente para encender o apagar la alarma. El símbolo 📋 debe aparecer en la parte superior de la pantalla del reloj cuando la alarma está en ON. Presione el botón ALARM (17) nuevamente para apagar la alarma, cuando la alarma está configurada en OFF, el símbolo 📋 no debe mostrarse;
4. Cuando la alarma esté en funcionamiento, comenzará a emitir un pitido con un pitido corto y continuará con muchos pitidos cortos si la alarma suena durante más de 20 segundos. Puede posponer la alarma durante 5 minutos presionando el botón SNZ/ LIGHT (15).

PRONÓSTICO DEL TIEMPO

El barómetro digital detecta automáticamente los cambios en la presión atmosférica y, en consecuencia, muestra el símbolo del pronóstico del tiempo (5). Este pronóstico se refiere a las siguientes 12/24 horas.

Por ejemplo: si el barómetro detecta una presión alta, aparecerá el símbolo del sol en la pantalla, pero afuera puede llover, porque el pronóstico es para las próximas 12/24 horas.

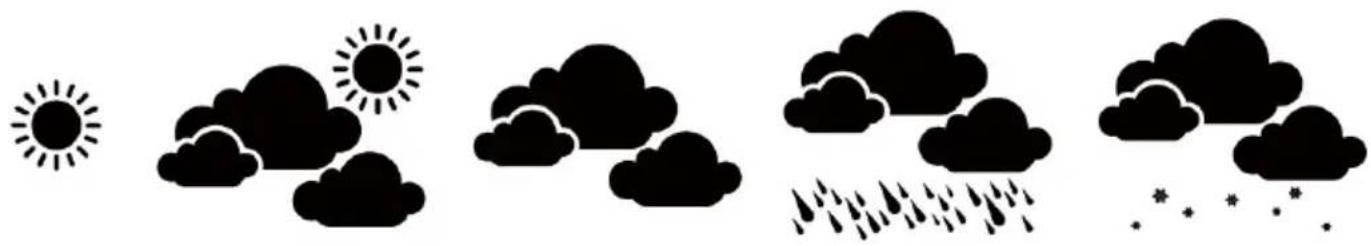

Los pronósticos del tiempo pueden tener 5 vistas diferentes:

Nótese bien: Los símbolos de pronóstico del tiempo pueden no reflejar las condiciones climáticas actuales. Se refieren solo a condiciones futuras.

Los pronósticos pueden no ser 100% seguros debido a varios factores.

El fabricante no es responsable de ningún daño o situación causada por un pronóstico incorrecto.

Pantalla de iconos Condiciones
Seco	IHumedad interior <40%
Cómodo	La temperatura interior está entre 20°C y 28°C y la humedad interior está entre 40% y 70%
Mojado	Humedad interior >70%
Not Display	La temperatura interior está entre 20°C y 28°C y la humedad interior está fuera del 40% y 70%

AJUSTE DE LA TEMPERATURA Y COMPROBACIÓN DE LA TEMPERATURA MÁX/ MIN Y LA HUNIDIDAD

Para cambiar la medición de temperatura entre Celsius y Fahrenheit, presione el botón UP(20) que también es el botón de opción C/F. Puede cambiar entre grados Celsius y Fahrenheit en cualquier momento (excepto cuando configure otras opciones de configuración).

Valores mínimos/ máximos del día:

• Presione el botón MEM (18) para verificar la temperatura y humedad MAX/ MIN;
• Mantenga presionado el botón MEM (18) para borrar el registro de temperatura y humedad MAX/ MIN cuando la pantalla muestre temperatura y humedad MAX o MIN.

AJUSTE DE LA LUZ DE FONDO

Cuando la unidad de visualización funciona con batería, solo la luz de fondo se apagará para conservar la batería. Presione el botón SNZ/ LIGHT (15) para encender la luz de fondo durante 8 segundos.

DATOS TÉCNICOS

Estación meteorológica: de -10°C a + 50°C

Humedad interna: .... del 1% al 99%

Sensor externo: de -40°C a + 60°C

Canales: ____ máx. 3 sensores externos

Recepción de señal de radio control: 77.5 KHz

Transmisión: 30m, RF 433MHz, 10mW

Velocidad de alimentación de la unidad: 0.1°C para temperatura - 1% para humedad

Fuente de alimentación de la unidad principal: 3 pilas AAA (no incluidas)

Fuente de alimentación del sensor externo: 2 pilas AAA (no incluidas)

Advertencias para la correcta eliminación del producto

El símbolo que aparece en el aparato indica que el residuo debe ser objeto de “recogida selectiva” por tanto el producto no se debe eliminar junto con residuos urbanos.

El usuario deberá entregar el producto a los “centros de recogida selectiva” creados por las administraciones municipales o bien al distribuidor cuando adquiera un nuevo producto.

La recogida selectiva del residuo y las sucesivas operaciones de tratamiento, recuperación y eliminación favorecen la fabricación de aparatos con materiales reciclados y limitan los efectos negativos en el medio ambiente y la salud causados por una gestión incorrecta del residuo.

La eliminación abusiva del producto da lugar a la aplicación de sanciones administrativas.

GARANZIA

1. El aparato está garantizado durante 24 meses desde la fecha de fabricación indicada en la etiqueta aplicada sobre el producto.
2. La garantía se aplica solamente en aparatos, no alterados, reparados por centros de asistencia TREVI, e incluye la reparación de los componentes por defectos de fabricación con la exclusión de etiquetas, botones y partes que se pueden extraer.
3. TREVI no responde por daños directos o indirectos a cosas y/o personas causados por el uso o suspensión de uso del aparato.
