BEDIENUNGSANLEITUNG ME 3P80 RC Trevi

Deutsch WETTERSTATION STROMVERSORGUNG Öffnen Sie das Batteriefach (23) auf der Rückseite des Geräts und legen Sie drei Batterien der Größe “AAA“ ein, wobei Sie die angegebenen Polaritäten beachten. EXTERNER SENSOR Öffnen Sie das Batteriefach (28) auf der Rückseite des Geräts und legen Sie zwei Batterien der Größe “AAA“ ein, wobei Sie die angegebenen Polaritäten beachten.

PLATZIERUNG DER ANZEIGEINHEIT

Stellen Sie die Anzeigeeinheit an einem trockenen, schmutz- und staubfreien Ort auf. Die Anzeigeeinheit steht rechts für die Verwendung auf dem Tisch/ der Arbeitsplatte.

PLATZIERUNG DES AUSSENSENSORS

1. Der Sensor muss im Freien aufgestellt werden, um die Außenbedingungen zu beobachten. Es ist wasserdicht und für

den allgemeinen Gebrauch im Freien konzipiert. Um Schäden zu vermeiden, platzieren Sie den Sensor an einem Ort, der vor direkten Witterungseinflüssen und direkter Sonneneinstrahlung geschützt ist. Der beste Standort ist 1,5 bis 2,5 Meter über dem Boden mit permanentem Schatten und viel frischer Luft, um den Sensor zu zirkulieren;

2. Die Anzeigeeinheit und der Außensensor müssen sich in einem Abstand von 30 Metern voneinander befinden;

3. Um die Funkreichweite zu maximieren, platzieren Sie Einheiten nicht in der Nähe von großen Metallgegenständen, dicken

Wänden, Metalloberflächen oder anderen Gegenständen, die die Funkkommunikation einschränken könnten;

4. Um Funkstörungen zu vermeiden, platzieren Sie beide Geräte mindestens 1,5 Meter von elektronischen Geräten entfernt

(EX: Fernseher, Computer, Mikrowelle usw.). Hinweis 1: Bei mangelnder Kommunikation zwischen der Wetterstation und dem externen Sensor muss die CH-Taste (19) lange gedrückt werden, bis das Signalempfangssymbol vom externen Sensor auf dem Display angezeigt wird. Es ist dann erforderlich, einige Minuten zu warten, bis die Verbindung hergestellt ist. Alternativ ist es notwendig, die oben beschrie- benen Schritte 1 bis 3 zu wiederholen. Hinweis 2: Stellen Sie die Wetterstation nicht in der Nähe von Geräten auf, die Magnetfelder erzeugen, wie z. B. Mobilte- lefone, Fernseher usw.

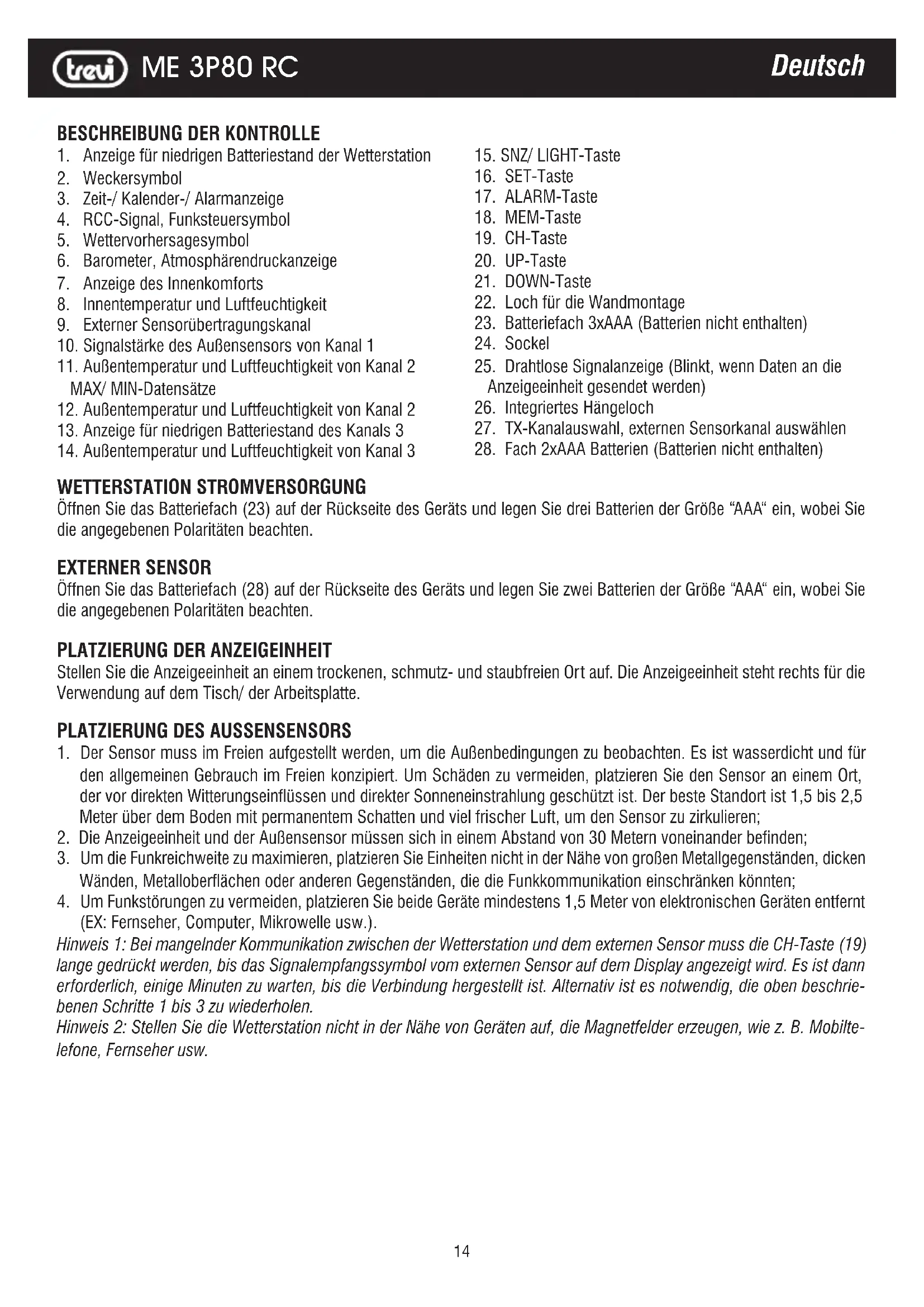

BESCHREIBUNG DER KONTROLLE

1. Anzeige für niedrigen Batteriestand der Wetterstation

4. RCC-Signal, Funksteuersymbol

5. Wettervorhersagesymbol

6. Barometer, Atmosphärendruckanzeige

7. Anzeige des Innenkomforts

8. Innentemperatur und Luftfeuchtigkeit

9. Externer Sensorübertragungskanal

10. Signalstärke des Außensensors von Kanal 1

11. Außentemperatur und Luftfeuchtigkeit von Kanal 2

12. Außentemperatur und Luftfeuchtigkeit von Kanal 2

13. Anzeige für niedrigen Batteriestand des Kanals 3

14. Außentemperatur und Luftfeuchtigkeit von Kanal 3

22. Loch für die Wandmontage

23. Batteriefach 3xAAA (Batterien nicht enthalten)

25. Drahtlose Signalanzeige (Blinkt, wenn Daten an die

Anzeigeeinheit gesendet werden)

26. Integriertes Hängeloch

27. TX-Kanalauswahl, externen Sensorkanal auswählen

28. Fach 2xAAA Batterien (Batterien nicht enthalten)ME 3P80 RC

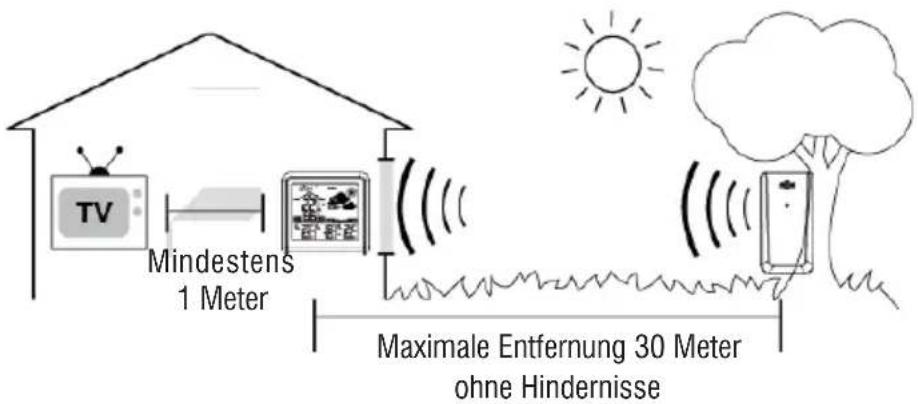

Deutsch Maximale Entfernung 30 Meter ohne Hindernisse Mindestens 1 Meter

FUNKTION DES AUSSENSENSORS

Einstellen der Kanalverbindung zwischen Anzeigeeinheit und Außensensor:

1. Um die Kanaloption am Außensensor zu ändern, öffnen Sie die Batteriefachabdeckung. Oben links befindet sich eine

2. Stellen Sie immer sicher, dass der auf der Anzeigeeinheit ausgewählte Kanal mit der auf dem Außensensor ausgewählten

Kanaloption übereinstimmt;

3. Sobald die Anzeigeeinheit eingerichtet und der Kanal mit dem Außensensor synchronisiert wurde, beginnt die Anzei-

geeinheit mit dem Registrierungsprozess. Es kann bis zu 3 Minuten dauern, bis die Registrierung abgeschlossen ist. Die Anzeigeeinheit sucht nach einem HF-Signal (Radiofrequenz) vom Außensensor. Die Signalstärke des Außensensors zeigt die Verbindungsstärke zum Außensensor an. Wenn keine Balken vorhanden sind oder die Balken nicht die maximale Stärke (5 Balken) aufweisen, platzieren Sie den Außensensor oder die Anzeigeeinheit zur besseren Verbindung an einer anderen Stelle;

4. Wenn das HF-Signal verloren gegangen ist und nicht wieder angeschlossen wurde, beginnen die Außentemperatur und

die Luftfeuchtigkeit nach 1 Stunde Verbindungsverlust zu blinken. Wenn nach 2 Stunden keine Verbindung gefunden wurde, wird anstelle der Temperatur- und Feuchtigkeitsstufe nur eine gepunktete Linie “- - -” angezeigt; 5. Um die RF-Registrierung manuell neu zu starten, halten Sie die Taste “CH” 3 Sekunden lang gedrückt. Die Anzeigeeinheit sucht nun für die nächsten 3 Minuten nach dem HF-Signal. Wenn die Anzeige für niedrigen Batteriestand auf dem LCD entweder für den Außensensor oder die Anzeigeeinheit angezeigt wird, wechseln Sie sofort die Batterien, um Kommunikationsstörungen der Geräte zu vermeiden.

ZEITANZEIGE DURCH FUNKKONTROLLE

Dieses Gerät ist mit einem Empfänger ausgestattet, der das Zeitsignal der Physikalisch Technischen Bundesanstalt Braun- schweig in einem Umkreis von 1500 km empfangen kann. Nachdem die Stromversorgung hergestellt wurde, sucht die Uhr automatisch nach dem Funksignal. Dies dauert ungefähr 3 bis 8 Minuten, um diesen Vorgang abzuschließen. Wenn das Funksignal korrekt empfangen wird, werden Datum und Uhrzeit automatisch eingestellt und das Symbol für das Funksteuersignal wird eingeschaltet Wenn die Uhr das Zeitsignal nicht empfängt, führen Sie die folgenden Schritte aus:

1. Halten Sie die UP-Taste (20) ca. 2 Sekunden, um den Funksignalempfang neu zu initialisieren;

2. Empfängt das Gerät das Signal immer noch nicht, muss die Zeit manuell eingestellt werden.

Hinweis 1: Wenn das blinkende Symbol für die Funksteuerung im Display angezeigt wird, ist keine manuelle Einstellung möglich. Hinweis 2: Wenn das Symbol weiterhin leuchtet, bedeutet dies, dass das Signal korrekt empfangen wurde. Hinweis 3: Die Uhrzeit wird von Mitteldeutschland aus übertragen. Wenn Sie sich also in einem Land befinden, dessen Uhrzeit von der deutschen Zeit abweicht, müssen Sie die Zeitzone manuell einstellen. Hinweis 4: Stellen Sie die Wetterstation nicht in der Nähe von Geräten auf, die Magnetfelder erzeugen, z. B. Mobiltelefone, Fernseher usw. Möglicherweise können nicht alle Regionen Europas das Funksignal empfangen. In diesem Fall muss die Uhrzeit manuell eingestellt werden.ME 3P80 RC

Deutsch MANUELLES EINSTELLEN VON ZEIT, DATUM UND EINHEITEN

1. Halten Sie die SET-Taste (16) 2 Sekunden lang gedrückt. Die Stundenanzeige beginnt zu blinken. Verwenden Sie die

Tasten UP (20) oder DOWN (21), um die richtige Stunde einzustellen;

2. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Minutenanzeige beginnt zu blinken. Verwenden

Sie die Tasten UP (20) oder DOWN (21), um die richtige Minute einzustellen; 3. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Jahresanzeige beginnt zu blinken. Verwenden Sie die Tasten UP (20) oder DOWN (21), um das richtige Jahr einzustellen;

4. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Anzeige des Monats- und Datumssymbols beginnt

zu blinken. Verwenden Sie die Tasten UP (20) oder DOWN (21), um die Datumsanzeige auf Monat/ Datum oder Datum/ Monat einzustellen;

5. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Monatsanzeige beginnt zu blinken. Verwenden

Sie die Tasten UP (20) oder DOWN (21), um den richtigen Monat einzustellen;

6. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Datumsanzeige beginnt zu blinken. Verwenden

Sie die Tasten UP (20) oder DOWN (21), um das richtige Datum einzustellen;

7. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Druckeinheiten beginnen zu blinken. Verwenden

Sie die Tasten UP (20) oder DOWN (21), um die richtigen Einheiten einzustellen;

8. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Der ON/ OFF-RCC beginnt zu blinken. Verwenden Sie

die Tasten UP (20) oder DOWN (21), um die richtige Einstellung einzustellen;

9. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen. Die Zeitzone beginnt zu blinken. Verwenden Sie die

Tasten UP (20) oder DOWN (21), um die richtige Zeitzone einzustellen;

10. Drücken Sie die SET-Taste (16), um Ihre Einstellung zu bestätigen und den Einstellungsvorgang zu beenden. Wechseln

Sie in den normalen Modus. Hinweis 1: Sie verlassen den Einstellungsmodus automatisch, wenn 20 Sekunden lang keine Tasten gedrückt werden. Rufen Sie den Einstellungsmodus jederzeit wieder auf, indem Sie die SET-Taste (16) 3 Sekunden lang gedrückt halten. Hinweis 2: Drücken Sie im normalen Modus die SET-Taste (16), um den Kalender zu überprüfen. ALARMEINSTELLUNG

1. Halten Sie die ALARM-Taste (17) auf der Rückseite der Anzeigeeinheit ca. 3 Sekunden lang gedrückt, um die Alarmzeit

einzustellen. Die Alarmstunde beginnt auf dem Display zu blinken, auf dem normalerweise die Uhrzeit angezeigt wird;

2. Um die Alarmstunde einzustellen, drücken Sie die Tasten UP(20) oder DOWN(21) (halten Sie diese Taste gedrückt, um

sie schnell einzustellen). Wenn die Alarmstunde zu Ihrer Zufriedenheit eingestellt ist, drücken Sie die ALARM-Taste (17), um zur Einstellung der Alarmminute zu gelangen. Drücken Sie die Tasten UP (20) oder DOWN (21) (zum schnellen Einstellen gedrückt halten) und drücken Sie die Taste ALARM (17) erneut, um die Alarmeinstellungen zu beenden;

3. Um den Alarm ein- oder auszuschalten, drücken Sie die ALARM-Taste (17), um den Alarmmodus aufzurufen, und

drücken Sie die ALARM-Taste (17) erneut, um den Alarm ein- oder auszuschalten. Das Symbol sollte oben auf der Uhranzeige angezeigt werden, wenn der Alarm auf ON gesetzt ist. Drücken Sie die ALARM-Taste (17) erneut, um den Alarm auszuschalten. Wenn der Alarm auf OFF gesetzt ist, sollte das Symbol nicht angezeigt werden; 4. Wenn der Alarm in Betrieb ist, ertönt ein kurzer Piepton und viele kurze Pieptöne, wenn der Alarm länger als 20 Sekunden klingelt. Sie können den Alarm 5 Minuten lang ausschalten, indem Sie die Taste SNZ/ LIGHT (15) drücken. WETTERVORHERSAGE Das digitale Barometer erkennt automatisch Änderungen des Luftdrucks und zeigt infolgedessen das Wettervorhersage- Symbol (5) an. Diese Vorhersage betrifft die folgenden 12/24 Stunden. Beispiel: Wenn das Barometer einen hohen Druck feststellt, wird das Sonnensymbol auf dem Display angezeigt. Draußen kann es jedoch regnen, da die Vorhersage für die nächsten 12/24 Stunden gilt. Wettervorhersagen können 5 verschiedene Ansichten haben:ME 3P80 RC

Deutsch Sonnig StürmischRegnerischWolkigTeilweise bewölkt N.B. Die Wettervorhersage-Symbole spiegeln möglicherweise nicht die aktuellen Wetterbedingungen wider. Sie beziehen sich nur auf zukünftige Bedingungen. Prognosen sind aufgrund verschiedener Faktoren möglicherweise nicht 100% sicher. Der Hersteller haftet nicht für Schäden oder Situationen, die durch eine falsche Vorhersage verursacht wurden. KOMFORTABLE STUFE (Symbol 7) Symbolanzeige Bedingungen Trocken Raumfeuchtigkeit <40% Gemütlich IDie Innentemperatur liegt zwischen 20° C und 28° C und die Luftfeuchtigkeit in Innenräumen zwischen 40% to 70% Nass Raumfeuchtigkeit >70% Nicht angezeigt Die Innentemperatur liegt zwischen 20° C und 28° C und die Luftfeuchtigkeit in Innenräumen zwischen 40% und 70% EINSTELLEN DER TEMPERATUR UND PRÜFEN DER MAX/ MIN-TEMPERATUR UND -HUNIDITÄT Um die Temperaturmessung zwischen Celsius und Fahrenheit umzuschalten, drücken Sie die UP-Taste (20), die auch die C/ F-Optionstaste ist. Sie können jederzeit zwischen Celsius und Fahrenheit wechseln (außer wenn Sie andere Einstel- lungsoptionen festlegen). Minimal-/ Maximalwerte des Tages: - Drücken Sie die MEM-Taste (18), um die MAX/ MIN-Temperatur und Luftfeuchtigkeit zu überprüfen. - Halten Sie die MEM-Taste (18) gedrückt, um die Aufzeichnung der MAX/ MIN-Temperatur und Luftfeuchtigkeit zu löschen, wenn auf dem Display die MAX- oder MIN-Temperatur und Luftfeuchtigkeit angezeigt wird.

EINSTELLUNG DES RÜCKLICHTES

Wenn die Anzeigeeinheit mit Batterie betrieben wird, ist nur die Hintergrundbeleuchtung ausgeschaltet, um die Batterie zu schonen. Drücken Sie die SNZ/ LIGHT-Taste (15), um die Hintergrundbeleuchtung 8 Sekunden lang einzuschalten. TECHNISCHE DATEN Wetterstation: ............................................................................... von -10° C bis +50° C Innenfeuchtigkeit: .............................................................................. von 1% bis 99% Externer Sensor: ............................................................................... von -40° C bis +60° C Kanäle: ............................................................................... max. 3 externe Sensoren Empfang des Funksignals: ................................................................. 77,5 kHz Übertragung: ............................................................................... 30m, RF 433 MHz, 10mW Vorschubgeschwindigkeit: ................................................................. 0,1° C für Temperatur - 1% für Luftfeuchtigkeit Stromversorgung der Haupteinheit: .................................................... 3xAAA Batterien (nicht mitgeliefert) Externe Sensorversorgung: ............................................................... 2xAAA Batterien (nicht mitgeliefert)ME 3P80 RC

1. Die Garantiezeit für das Gerät beträgt 24 Monate ab dem Herstellungsdatum, das auf dem am Produkt angebrachten

Etikett angegeben ist. 2. Die Garantie ist nur für Geräte gültig, an denen keine selbst ausgeführten Reparaturen erfolgt sind. Die Geräte müssen von den Kundendienststellen der Firma TREVI repariert werden. Die Garantie umfasst die Reparatur von Bestandteilen aufgrund von Herstellungsfehlern und schließt Etiketten, Bedienungsknöpfe und -tasten sowie abnehmbare Teile aus.

3. Die Firma TREVI haftet nicht für Personen- und/oder Sachschäden, die direkt oder indirekt durch den Betrieb oder den

längeren Nichtgebrauch des Geräts verursacht wurden. GARANTÍA
