BEDIENUNGSANLEITUNG ME 3P20 RC Trevi

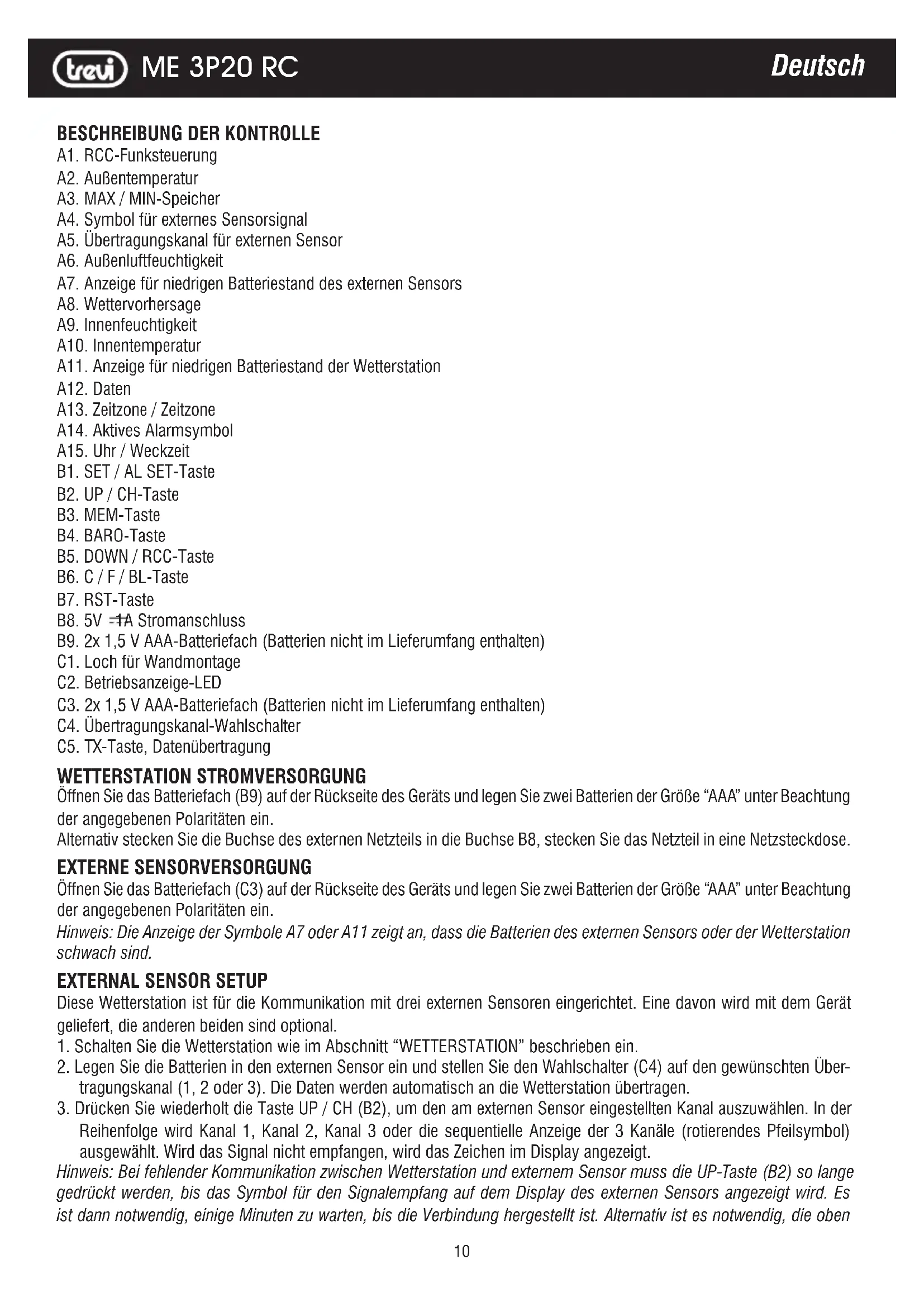

BESCHREIBUNG DER KONTROLLE

A1. RCC-Funksteuerung A2. Außentemperatur A3. MAX / MIN-Speicher A4. Symbol für externes Sensorsignal A5. Übertragungskanal für externen Sensor A6. Außenluftfeuchtigkeit A7. Anzeige für niedrigen Batteriestand des externen Sensors A8. Wettervorhersage A9. Innenfeuchtigkeit A10. Innentemperatur A11. Anzeige für niedrigen Batteriestand der Wetterstation A12. Daten A13. Zeitzone / Zeitzone A14. Aktives Alarmsymbol A15. Uhr / Weckzeit B1. SET / AL SET-Taste B2. UP / CH-Taste B3. MEM-Taste B4. BARO-Taste B5. DOWN / RCC-Taste B6. C / F / BL-Taste B7. RST-Taste B8. 5V 1A Stromanschluss B9. 2x 1,5 V AAA-Batteriefach (Batterien nicht im Lieferumfang enthalten) C1. Loch für Wandmontage C2. Betriebsanzeige-LED C3. 2x 1,5 V AAA-Batteriefach (Batterien nicht im Lieferumfang enthalten) C4. Übertragungskanal-Wahlschalter C5. TX-Taste, Datenübertragung WETTERSTATION STROMVERSORGUNG Öffnen Sie das Batteriefach (B9) auf der Rückseite des Geräts und legen Sie zwei Batterien der Größe “AAA” unter Beachtung der angegebenen Polaritäten ein. Alternativ stecken Sie die Buchse des externen Netzteils in die Buchse B8, stecken Sie das Netzteil in eine Netzsteckdose. EXTERNE SENSORVERSORGUNG Öffnen Sie das Batteriefach (C3) auf der Rückseite des Geräts und legen Sie zwei Batterien der Größe “AAA” unter Beachtung der angegebenen Polaritäten ein. Hinweis: Die Anzeige der Symbole A7 oder A11 zeigt an, dass die Batterien des externen Sensors oder der Wetterstation schwach sind.

EXTERNAL SENSOR SETUP

Diese Wetterstation ist für die Kommunikation mit drei externen Sensoren eingerichtet. Eine davon wird mit dem Gerät geliefert, die anderen beiden sind optional.

1. Schalten Sie die Wetterstation wie im Abschnitt “WETTERSTATION” beschrieben ein.

2. Legen Sie die Batterien in den externen Sensor ein und stellen Sie den Wahlschalter (C4) auf den gewünschten Über-

tragungskanal (1, 2 oder 3). Die Daten werden automatisch an die Wetterstation übertragen.

3. Drücken Sie wiederholt die Taste UP / CH (B2), um den am externen Sensor eingestellten Kanal auszuwählen. In der

Reihenfolge wird Kanal 1, Kanal 2, Kanal 3 oder die sequentielle Anzeige der 3 Kanäle (rotierendes Pfeilsymbol) ausgewählt. Wird das Signal nicht empfangen, wird das Zeichen im Display angezeigt. Hinweis: Bei fehlender Kommunikation zwischen Wetterstation und externem Sensor muss die UP-Taste (B2) so lange gedrückt werden, bis das Symbol für den Signalempfang auf dem Display des externen Sensors angezeigt wird. Es ist dann notwendig, einige Minuten zu warten, bis die Verbindung hergestellt ist. Alternativ ist es notwendig, die obenME 3P20 RC

Deutsch beschriebenen Schritte 1 bis 3 zu wiederholen. Hinweis: Stellen Sie die Wetterstation nicht in der Nähe von Geräten auf, die Magnetfelder erzeugen, z. B. Mobiltelefone, Fernseher usw.

ZEITANZEIGE DURCH FUNKSTEUERUNG

Dieses Gerät ist mit einem Empfänger ausgestattet, der das Zeitsignal der Physikalisch Technischen Bundesanstalt Braun- schweig empfangen kann, das im Umkreis von 1500 km empfangen werden kann. 1. Halten Sie die DOWN / RCC-Taste (B5) der Wetterstation gedrückt, das Symbol (A1) der Funksteuerung blinkt und innerhalb von 24 Stunden wird das Zeitsignal der Funksteuerung angezeigt. Diese Wetterstation ist auch mit einer Sommerzeitfunktion ausgestattet, die die Sommerzeit automatisch über eine Funk- steuerung korrigiert. Hinweis 1: Wenn das blinkende Symbol für die Funksteuerung im Display angezeigt wird, ist keine manuelle Einstellung möglich. Hinweis 2: Wenn das Symbol weiterhin leuchtet, bedeutet dies, dass das Signal korrekt empfangen wurde. Hinweis 3: Die Uhrzeit wird von Mitteldeutschland aus übertragen. Wenn Sie sich also in einem Land befinden, dessen Uhrzeit von der deutschen Zeit abweicht, müssen Sie die Zeitzone manuell einstellen. Hinweis 4: Stellen Sie die Wetterstation nicht in der Nähe von Geräten auf, die Magnetfelder erzeugen, z. B. Mobiltelefone, Fernseher usw. Möglicherweise können nicht alle Regionen Europas das Funksignal empfangen. In diesem Fall muss die Uhrzeit manuell eingestellt werden.

UHR MANUELLE EINSTELLUNG

1. Halten Sie die SET-Taste (B1) gedrückt, um die manuelle Uhreinstellung aufzurufen.

2. Stellen Sie die UTC-Korrektur der Zeitzone Ihrer Region mit den Tasten UP (B2) oder DOWN (B5) ein. Sie können zwischen -1, 0 und +1 wählen (diese Einstellung wird verwendet, um die Uhrzeit von der Funksteuerung korrekt zu empfangen, für Italien wählen Sie 0).

3. Drücken Sie die SET-Taste (B1). Die Anzeige beginnt nach 12/24 Stunden auf dem Display zu blinken.

4. Stellen Sie die Zeitanzeige mit den Tasten UP (B2) oder DOWN (B5) auf 12/24 Stunden ein.

5. Drücken Sie die SET-Taste (B1). Die Stunden beginnen im Display zu blinken.

6. Stellen Sie die Stunden mit den Tasten UP (B2) oder DOWN (B5) ein.

7. Drücken Sie die SET-Taste (B1). Die Minuten beginnen im Display zu blinken.

8. Stellen Sie die Minuten mit den Tasten UP (B2) oder DOWN (B5) ein.

9. Drücken Sie die SET-Taste (B1). Die Jahreszahl beginnt im Display zu blinken.

10. Stellen Sie das Jahr mit den Tasten UP (B2) oder DOWN (B5) ein.

11. Drücken Sie die SET-Taste (B1). Der Monat beginnt im Display zu blinken.

12. Stellen Sie den Monat mit den Tasten UP (B2) oder DOWN (B5) ein.

13. Drücken Sie die SET-Taste (B1). Der Tag beginnt im Display zu blinken.

14. Stellen Sie den Tag mit den Tasten UP (B2) oder DOWN (B5) ein.

15. Drücken Sie die SET-Taste (B1). Die Sprache, in der Sie den aktuellen Tag anzeigen möchten, beginnt im Display zu blinken.

16. Stellen Sie die Sprache mit den Tasten UP (B2) oder DOWN (B5) ein.

17. Drücken Sie die SET-Taste (B1), um die manuelle Uhreinstellung zu beenden.

ALARMEINSTELLUNG 1. Drücken Sie die SET-Taste (B1) einmal, um den Alarm (A15) anzuzeigen. Drücken Sie erneut, um zur Anzeige der aktuellen Uhrzeit zurückzukehren. 2. Während der Alarm angezeigt wird, halten Sie die SET-Taste (B1) gedrückt. Die Alarmzeit auf dem Display beginnt zu blinken.

3. Drücken Sie die Tasten UP (B2) oder DOWN (B5), um die Zeit einzustellen.

4. Drücken Sie die SET-Taste (B1). Die Minuten des Alarms beginnen im Display zu blinken.

5. Drücken Sie die Tasten UP (B2) oder DOWN (B5), um die Minuten einzustellen.

6. Drücken Sie die SET-Taste (B1), um die Alarmeinstellung zu beenden.

7. Um den Alarm zu aktivieren, drücken Sie die SET-Taste (B1); Während der Alarm angezeigt wird, drücken Sie die Tasten

UP (B2) oder DOWN (B5). Ein Glockensymbol (A14) zeigt an, dass der Alarm aktiv ist. 8. Um den Alarmton auszuschalten, drücken Sie eine beliebige Taste. Wenn nicht deaktiviert, wird der Rufton nach 2 Minuten automatisch ausgeschaltet.ME 3P20 RC

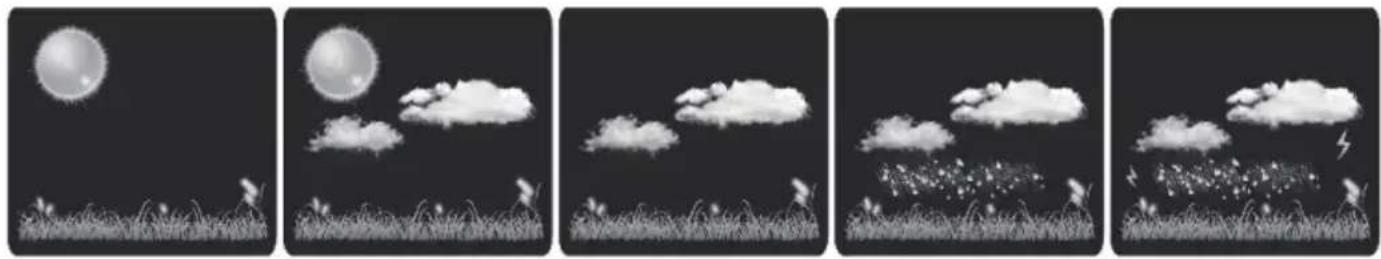

Deutsch WETTERVORHERSAGE Das digitale Barometer erkennt automatisch Änderungen des Luftdrucks und zeigt infolgedessen das Wettervorhersage- Symbol (A8) an. Diese Vorhersage betrifft die folgenden 12/24 Stunden. Beispiel: Wenn das Barometer einen hohen Druck feststellt, wird das Sonnensymbol auf dem Display angezeigt. Draußen kann es jedoch regnen, da die Vorhersage für die nächsten 12/24 Stunden gilt. Wettervorhersagen können 5 verschiedene Ansichten haben: N.B. Die Wettervorhersage-Symbole spiegeln möglicherweise nicht die aktuellen Wetterbedingungen wider. Sie beziehen sich nur auf zukünftige Bedingungen. Prognosen sind aufgrund verschiedener Faktoren möglicherweise nicht 100% sicher. Der Hersteller haftet nicht für Schäden oder Situationen, die durch eine falsche Vorhersage verursacht wurden. TEMPERATUR UND INTERNE / EXTERNE FEUCHTIGKEIT - MIN / MAX-WERTE - BAROMETRISCHER DRUCK In der IN-Box (rechts) werden die Temperatur und die innere Luftfeuchtigkeit angezeigt, in der OUT-Box (links) die Temperatur und die Feuchtigkeit, die vom externen Sensor angezeigt werden. Drücken Sie die Taste C / F (B6), um die Temperatureinheit in ° C oder ° F auszuwählen. Minimal- / Maximalwerte des Tages: Drücken Sie die MEM-Taste (B3). Das Display zeigt den maximalen Temperatur- / Feuch- tigkeitswert an, der während des Tages aufgezeichnet wurde. Drücken Sie die MEM-Taste (B3) erneut, um den minimalen Temperatur- / Feuchtigkeitswert anzuzeigen. Während der Anzeige der Minimal- / Maximalwerte werden durch langes Drücken der Taste MEM (B3) die aufgezeichneten Daten gelöscht und eine neue Berechnung der durchschnittlichen Tageswerte gestartet. Atmosphärendruckwert: Drücken Sie die BARO-Taste (B4). In den Feldern A15 und A13 wird der aktuelle Druckwert hPa angezeigt. Drücken Sie die BARO-Taste (B4) erneut, um zur Datumsanzeige zurückzukehren. Durch langes Drücken der BARO-Taste (B4) kann der Luftdruckwert angepasst werden, um eine bessere Anzeige der Wettervorhersage zu erhalten.

EINSTELLUNG DER HINTERGRUNDBELEUCHTUNG

Bei Batteriebetrieb wird die Hintergrundbeleuchtung des Displays bei jedem Tastendruck aktiviert und schaltet sich nach 8 Sekunden automatisch aus. Bei Stromversorgung über externes Netzteil ist die Hintergrundbeleuchtung immer aktiv. Drücken Sie die BL-Taste (B6) so lange, bis Sie einen Piepton hören, um die automatische Abschaltung der Hintergrundbeleuchtung nach 8 Sekunden zu aktivieren. Drücken Sie die Taste erneut lange, um die Hintergrundbeleuchtung wieder einzuschalten.

WIEDERHERSTELLUNG DER WETTERSTATION

Drücken Sie im Falle eines abnormalen Betriebs die RST-Taste (B7), um den korrekten Betrieb wiederherzustellen (die vorgenommenen Einstellungen gehen verloren). TECHNISCHE DATEN Wetterstation: ............................................................................... von -10 ° C bis + 50 ° C Innenfeuchtigkeit: .............................................................................. von 20% bis 95% Externer Sensor: ............................................................................... von -40 ° C bis + 60 ° C Kanäle: ............................................................................... max. 3 externe Sensoren Empfang des Funksignals: ................................................................. 77,5 kHz Übertragung: ............................................................................... 30 m, RF 433 MHz, 10 mW Vorschubgeschwindigkeit: ................................................................. 0,1 ° C für Temperatur - 1% für Luftfeuchtigkeit Stromversorgung der Haupteinheit: 2xAAA Batterien (nicht mitgeliefert) - 230V 50Hz / 5V 1A Netzteil enthalten Externe Sensorversorgung: ............................................................... 2xAAA Batterien (nicht mitgeliefert)ME 3P20 RC

1. Die Garantiezeit für das Gerät beträgt 24 Monate ab dem Herstellungsdatum, das auf dem am Produkt angebrachten

Etikett angegeben ist. 2. Die Garantie ist nur für Geräte gültig, an denen keine selbst ausgeführten Reparaturen erfolgt sind. Die Geräte müssen von den Kundendienststellen der Firma TREVI repariert werden. Die Garantie umfasst die Reparatur von Bestandteilen aufgrund von Herstellungsfehlern und schließt Etiketten, Bedienungsknöpfe und -tasten sowie abnehmbare Teile aus.

3. Die Firma TREVI haftet nicht für Personen- und/oder Sachschäden, die direkt oder indirekt durch den Betrieb oder den

längeren Nichtgebrauch des Geräts verursacht wurden. GARANTÍA
