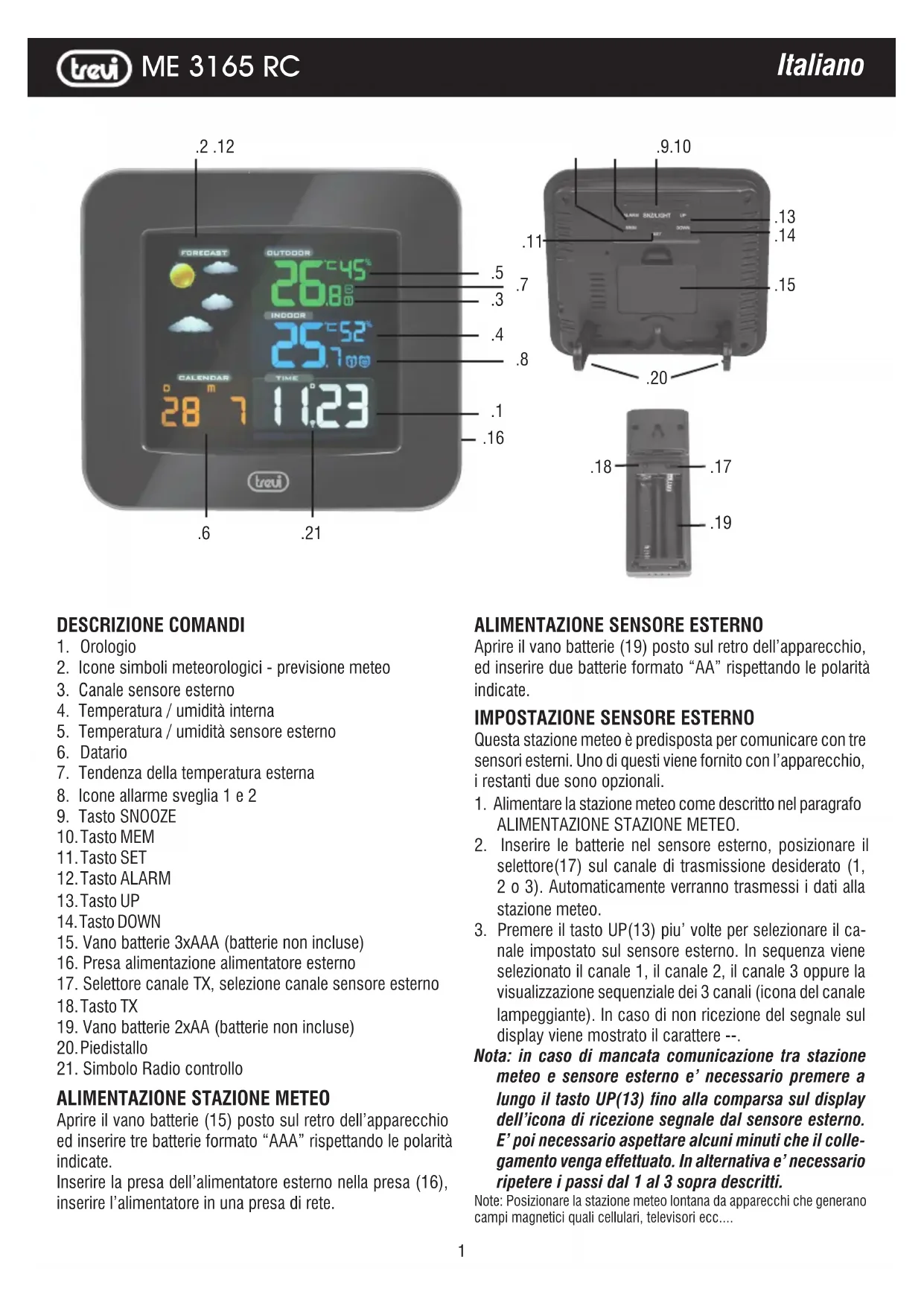

MANUALE UTENTE ME 3165 RC Trevi

1. Orologio
2. Icone simboli meteorologici - previsione meteo
3. Canale sensore esterno
4. Temperatura / umidità interna
5. Temperatura / umidità sensore esterno
6. Datario
7. Tendenza della temperatura esterna
8. Icone allarme sveglia 1 e 2
9. Tasto SNOOZE
10. Tasto MEM
11. Tasto SET
12. Tasto ALARM
13. Tasto UP
14. Tasto DOWN
15. Vano batterie 3xAAA (batterie non incluse)
16. Presa alimentazione alimentatore esterno
17. Selettore canale TX, selezione canale sensore esterno
18. Tasto TX
19. Vano batterie 2xAA (batterie non incluse)
20. Piedistallo
21. Simbolo Radio controllo

ALIMENTAZIONE STAZIONE METEO

Aprire il vano batterie (15) posto sul retro dell'apparecchio ed inserire tre batterie formato "AAA" rispettando le polarità indicate.

Inserire la presa dell'alimentatore esterno nella presa (16), inserire l'alimentatore in una presa di rete.

ALIMENTAZIONE SENSORE ESTERNO

Aprire il vano batterie (19) posto sul retro dell'apparecchio, ed inserire due batterie formato "AA" rispettando le polarità indicate.

IMPOSTAZIONE SENSORE ESTERNO

Questa stazione meteo è predisposta per comunicare con tre sensori esterni. Uno di questi viene fornito con l'apparecchio, i restanti due sono opzionali.

1. Alimentare la stazione meteo come descritto nel paragrafo ALIMENTAZIONE STAZIONE METEO.
2. Inserire le batterie nel sensore esterno, posizionare il selettore(17) sul canale di trasmissione desiderato (1, 2 o 3). Automaticamente verranno trasmessi i dati alla stazione meteo.
3. Premere il tasto UP(13) piu' volte per selezionare il canale impostato sul sensore esterno. In sequenza viene selezionato il canale 1, il canale 2, il canale 3 oppure la visualizzazione sequenziale dei 3 canali (icona del canale lampeggiante). In caso di non ricezione del segnale sul display viene mostrato il carattere --.

Nota: in caso di mancata comunicazione tra stazione meteo e sensore esterno e' necessario premere a lungo il tasto UP(13) fino alla comparsa sul display dell'icona di ricezione segnale dal sensore esterno. E' poi necessario aspettare alcuni minuti che il collegamento venga effettuato. In alternativa e' necessario ripetere i passi dal 1 al 3 sopra descritti.

Note: Posizionare la stazione meteo lontana da apparecchi che generano campi magnetici quali cellulari, televisori ecc....

VISUALIZZAZIONE ORARIO TRAMITE RADIO CONTROLLO

Questo apparecchio è dotato di un ricevitore in grado di ricevere il segnale orario del Physikalisch Technische Bundesanstalt Braunschweig (Germania centrale) ricevibile in un raggio di 1500Km.

1. Tenere premuto il tasto DOWN (14) della stazione meteo, il simbolo(21) del radio controllo lampeggerà ed entro 24 ore vèrrà visualizzato il segnale orario del radio controllo.

Questa stazione meteo e' dotata anche di funzione DST, correzione automatica dell'ora legale tramite radiocontrollo.

Nota1: quando il simbolo del radio controllo lampeggiante appare sul display non è possibile effettuare nessuna regolazione manuale.

Nota2: quando il simbolo rimane acceso fisso significa che il segnale e' stato correttamente ricevuto.

Nota3: l'orario viene trasmesso dalla Germania centrale, quindi se ci troviamo in un paese con orario diverso da quello della Germania è necessario impostare il fuso orario manualmente.

Note4: posizionare la stazione meteo lontana da apparecchi che generano campi magnetici quali cellulari, televisori ecc....

Non in tutte le zone d'Europa può essere possibile ricevere il segnale del radiocontrollo. In questo caso è necessario impostare l'ora manualmente.

REGOLAZIONE MANUALE DELL'OROLOGIO

1. Tenere premuto il tasto SET (11) per entrare nella regolazione manuale dell'orologio.
2. Impostare la correzione UTC del fuso orario della vostra regione tramite i tasti UP (13) o DOWN (14). E' possibile selezionare tra -1, 0, +1 (questa impostazione serve per una corretta ricezione dell'orario da radiocontrollo, per l'Italia selezionare 0).
3. Premere il tasto SET (11), sul display comincerà a lampeggiare la visualizzazione dell'orario in 12/24 ore.
4. Impostare la visualizzazione dell'orario in 12/24 ore tramite i tasti UP (13) o DOWN (14).
5. Premere il tasto SET (11), sul display cominceranno a lampeggiare le ore.
6. Impostare le ore tramite i tasti UP (13) o DOWN (14).
7. Premere il tasto SET (11), sul display cominceranno a lampeggiare i minuti.
8. Impostare i minuti tramite i tasti UP (13) o DOWN (14).
9. Premere il tasto SET (11), sul display comincerà a lampeggiare l'anno.
10. Impostare l'anno tramite i tasti UP (13) o DOWN (14).
11. Premere il tasto SET (11), sul display comincerà a lampeggiare il mese.
12. Impostare il mese tramite i tasti UP (13) o DOWN (14).
13. Premere il tasto SET (11), sul display comincerà a lampeggiare il giorno.
14. Impostare il giorno tramite i tasti UP (13) o DOWN (14).
15. Premere il tasto SET (11), sul display comincerà a lampeggiare il formato della data.
16. Impostare il formato della data tramite i tasti UP (13) o DOWN (14).
17. Premere il tasto SET (11), sul display comincerà a lampeggiare la durata in minuti della funzione Snooze.
18. Impostare la durata della funzione Snooze (5minuti - 60 minuti) tramite i tasti UP (13) o DOWN (14).
19. Premere il tasto SET (11) per terminare la regolazione manuale dell'orologio.

REGOLAZIONE DELL'ALLARME

1. Premere una volta il tasto SET(11) per visualizzare l'Allarme1 (A1). Premerlo un'altra volta per visualizzare l'Allarme2 (A2). Premerlo di nuovo per tornare a visualizzare l'ora corrente.
2. Durante la visualizzazione di A1 o A2 tenere premuto il tasto SET(11), sul display l'ora d'allarme incomincia a lampeggiare.
3. Premere i tasti UP (13) o DOWN (14) per regolare l'ora.
4. Premere il tasto SET(11), sul display i minuti dell'allarme incominciano a lampeggiare.
5. Premere i tasti UP (13) o DOWN (14) per regolare i minuti.
6. Premere il tasto SET(11) per terminare la regolazione dell'allarme.
7. Per attivare l'allarme 1 o 2 premere il tasto ALARM(12); premerlo una volta per attivare l'allarme 1 (compare l'icona allarme 1), premerlo di nuovo per attivare l'allarme 2 (compare l'icona allarme 2), premerlo una terza volta per attivare entrambi gli allarmi (compaiono entrambe le icone), premerlo di nuovo per disattivare entrambi gli allarmi.
8. Per disattivare temporaneamente l'allarme, premere il tasto SNOOZE (9). L'allarme riprenderà a suonare dopo i minuti impostati nela regolazione manuale dell'ora (default 5 minuti).
9. Per disattivare l'allarme premere il tasto ALARM(12) fino alla scomparsa dell'icona corrispondente.

PREVISIONI METEREOLOGICHE

Il barometro digitale rileva automaticamente le variazioni di pressione atmosferica visualizzando di conseguenza il simbolo di previsione metereologica (2). Tale previsione riguarda le 12/24 ore successive.

Per esempio: se il barometro rileva un'alta pressione, sul display apparirà il simbolo del sole, ma esternamente potrebbe

piovere, perché la previsione riguarda le 12/24 ore successive.

N.B. I simboli di previsione metereologica possono non riflettere le attuali condizioni del tempo. Essi si riferiscono esclusivamente a condizioni future.

Le previsioni possono non essere sicure al 100% a causa di vari fattori.

Il costruttore non è responsabile di eventuali danni o situazioni causati da una previsione errata.

TEMPERATURA E UMIDITÀ INTERNA/ESTERNA - VALORI MIN/MAX - PRESSIONE BAROMETRICA

L'indicazione relativa alla temperatura si trova a destra del display, mentre il valore dell'umidità è indicato alla destra della temperatura nel riquadro piccolo.

Nel riquadro INDOOR e' indicata la temperature e umidita' interna, nel riquadro OUTDOOR e' indicata la temperatura e umidita' rilevata dal sensore esterno.

Premere il tasto DOWN (14) per selezionare l'unità di misura della temperatura in °C o °F.

Valori minimi/massimi della giornata: premere il tasto MEM(10), sul display viene mostrato il valore max di temperatura/umidita' registrati nella giornata; premere di nuovo il tasto MEM(10), viene mostrato il valore minimo di temperatura/umidita'.

Durante la visualizzazione dei valori minimi/massimi, premendo a lungo il tasto MEM(10) vengono cancellati i dati registrati e si avvia un nuovo calcolo dei valori medi quotidiani.

Valore della pressione atmosferica: premere a lungo il tasto MEM(10), nel riquadro CALENDAR(datario) verra' visualizzato il valore di pressione corrente hPa. Premere di nuovo a lungo il tasto MEM(10) per tornare a visualizzare la data.

TENDENZA DELLA TEMPERATURA ESTERNA - TEMPERATURA ESTERNA INFERIORE A 0°

Assieme alla temperatura esterna viene mostrata le previsione della temperatura attraverso le icone(7):

temperatura in diminuzione, l'icona viene mostrata quando viene registrato un cambiamento di temperatura minore di -1°C.

temperatura stazionaria, l'icona viene mostrata quando viene registrato un cambiamento di temperatura tra +/-1°C. temperatura in aumento, l'icona viene mostrata quando viene registrato un cambiamento di temperatura superiore di +1°C.

Quando il sensore esterno rileva una temperatura inferiore agli 0° sul display delle previsioni metereologiche si accende il simbolo del nevischio ad indicare la possibile formazione di ghiaccio; in presenza di piu' sensori, il simbolo si accende solo quando riceve il sensore che rileva il valore di temperatura inferiore a 0°.

DATI TECNICI

Stazione meteo: .....da -9.9°C a +50°C

Umidità interna:.....da 20% a 90% RH (umidità relativa)

Canali: max. 3 sensori esterni

Ricezione segnale radio controllo: .77,5 KHz

Avanzamento unitario: 0,1°C per la temperatura - 1% per l'umidità

Alimentazione unità principale:......3xAAA batterie (non fornite) - Alimentatore 230V 50Hz / 5V 0,15A in dotazione

Alimentazione sensore esterno: ..... 2xAA batterie (non fornite)

DESCRIPTION OF CONTROL

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

1. L'apparecchio è garantito per 24 mesi dalla data di fabbricazione indicata sull'etichetta applicata sul prodotto.
2. La garanzia si applica solo ad apparecchi, non manomessi, riparati da centri assistenza TREVI, essa comprende la riparazione dei componenti per difetti di fabbricazione con l'esclusione di etichette, manopole e parti asportabili.
3. TREVI non risponde di danni diretti o indiretti a cose e/o persone causati dall'uso o sospensione d'uso dell'apparecchio.

WARRANTY

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio ME 3165 RC è conforme alla direttiva 2014 / 53 / UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCME3165RC.pdf
