MANUALE UTENTE Z97 Pro3 ASROCK

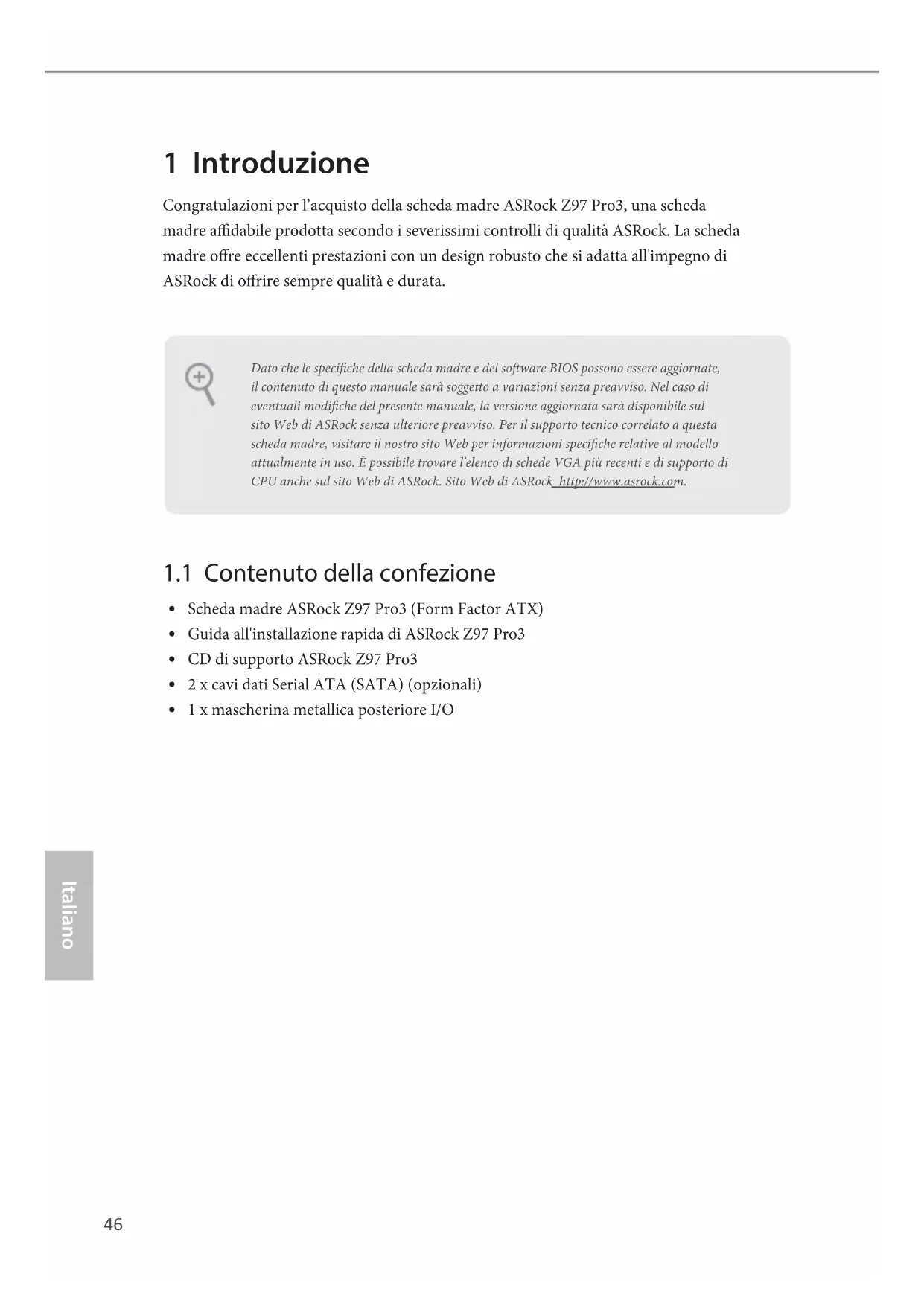

Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock Z97 Pro3, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

Guida all'installazione rapida di ASRock Z97 Pro3

CD di supporto ASRock Z97 Pro3

2 x cavi dati Serial ATA (SATA) (opzionali)

1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.Z97 Pro3

Fattore di forma ATX

Design di condensatore solido

PCB di bra di vetro ad alta densità CPU

i7/i5/i3/Pentium®/Celeron® di quinta generazione (Socket 1150)

i7/i5/i3/Pentium®/ Celeron® di di nuova quarta e quarta generazione (Socket 1150)

Tecnologia con memoria DDR3 a doppio canale

Capacità max. della memoria di sistema: 32 GB (si veda la sezione ATTENZIONE)

1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)

La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporto di tre monitor

Supporta HDMI con risoluzione massima no a 1920x1200 a 60Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

Supporto di HDCP con le porte DVI-D e HDMI

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI Audio

Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

Supporta PXE I/O pan- nello posteriore

2 x Porte USB 2.0 (supporto protezione da scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di corrente))

4 x Porte USB 3.0 (supporto protezione da scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di corrente))

1 collettore porta COM

1 collettore LED alimentatore

2 x Connettori ventola telaio (2 x 4-pin)

1 connettore ventola alimentazione (3 pin)

1 connettore alimentazione ATX 24 pin

1 x Connettore alimentazione 12V 8-pin

1 x Connettore alimentazione PCIe

1 connettore audio pannello frontale

2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Funzione BIOS

AMI UEFI Legal BIOS 64Mb con interfaccia di supporto multi- lingue

Eventi di riattivazione conformi a ACPI 1.1

Supporto di SMBIOS 2.3.1

Regolazione tensione CPU, DRAM, PCH 1,05V Hardware Monitor

Tachimetro CPU/chassis/ventola alimentazione

Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

Ventola CPU/chassis con controllo di varie velocità

Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock- ing o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking. A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.Z97 Pro3

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 21) CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOSpredenito52 Italiano

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 15) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è ac- ceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan- nello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.Z97 Pro3

Italiano Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 16) Collegare il LED di alimen- tazione chassis a questo header per indicare lo stato di alimentazione del sistema. Connettori Serial ATA3 (SATA3_0: vedere pag.1, n. 9) (SATA3_1: vedere pag. 1, n. 8) (SATA3_2: vedere pag. 1, n. 11) (SATA3_3: vedere pag.1, n. 10) (SATA3_4: vedere pag.1, n. 13) (SATA3_5: vedere pag.1, n. 12) Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB2_3 a 9 pin) (vedere pag. 1, n. 17) (USB4_5 a 9 pin) (vedere pag. 1, n. 18) Oltre alle due porte USB

2.0 sul pannello I/O, su

questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte. Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 6) Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte. Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 23) Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

Italiano Header altoparlante chas- sis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 20) Collegare l'altoparlante dello chassis a questo header. Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 14) (CHA_FAN2 a 4 pin) (vedere pag. 1, n. 7) (PWR_FAN1 a 3 pin) (vedere pag. 1, n. 1) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteri-

ore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Italiano Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 24) (CPU_FAN2 a 3 pin) (vedere pag. 1, n. 26) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ven- tola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. Connettore di alimentazione ATX da 12

(ATX12V1 a 8 pin) (vedere pag. 1, n. 2) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. Connettore alimentazione PCIe (4-pin PCIE_PWR1) (vedere pag. 1, n. 25) Collegare un cavo di alimentazione molex a 4 pin a questo connettore quando sono installate più di tre schede grache. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 22) Questo header COM1 supporta un modulo di porta seriale.

Italiano Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 19) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
