MANUAL DE UTILIZADOR Z97 Pro3 ASROCK

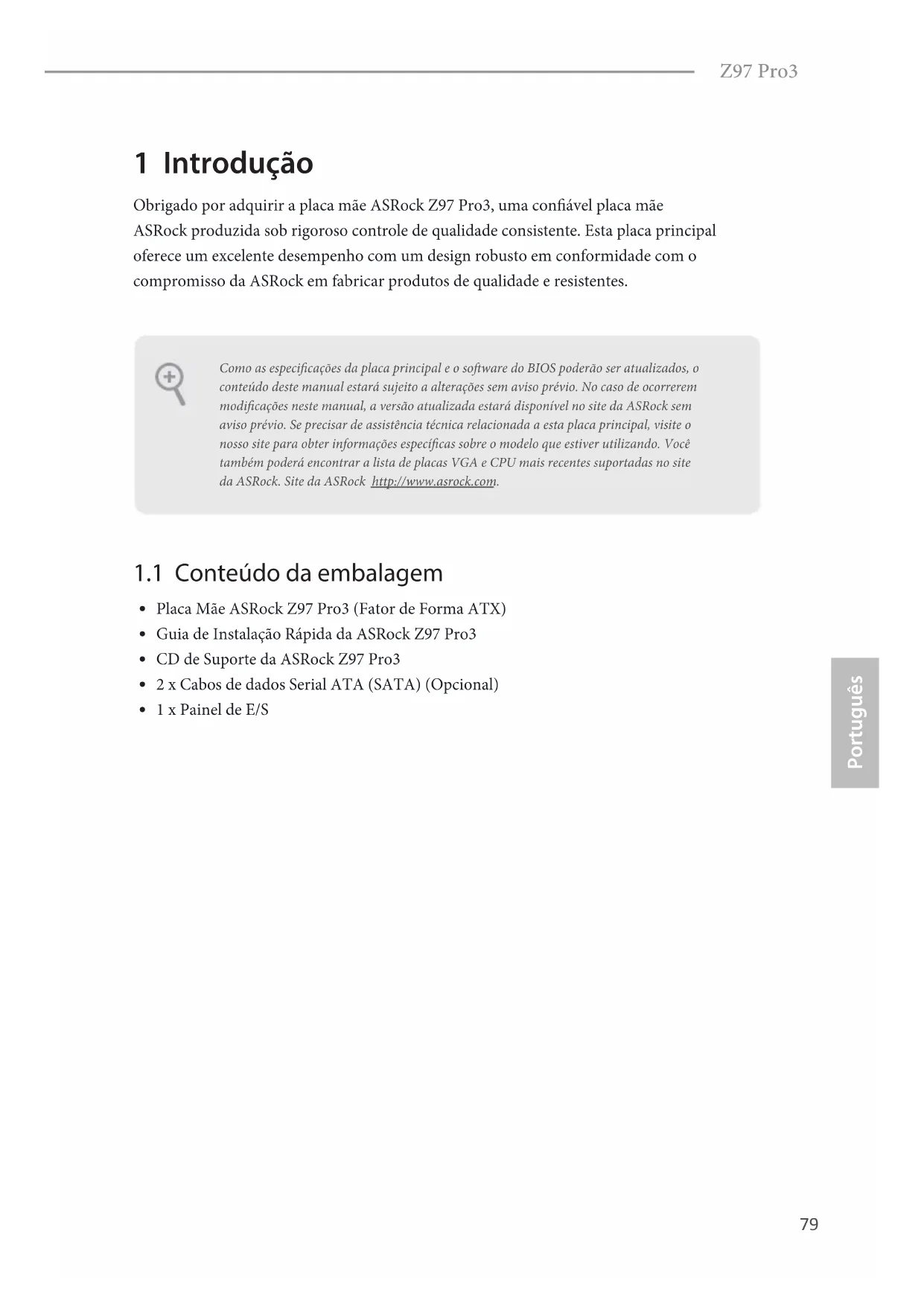

Português 1 Introdução Obrigado por adquirir a placa mãe ASRock Z97 Pro3, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

Placa Mãe ASRock Z97 Pro3 (Fator de Forma ATX)

Guia de Instalação Rápida da ASRock Z97 Pro3

1 x Painel de E/S Como as especicações da placa principal e o soware do BIOS poderão ser atualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. No caso de ocorrerem modicações neste manual, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.80 Português

Suporta Processadores de 5ª Geração Intel® Core

Suporta Processadores de 4ª Geração Nova e 4ª Geração Intel® Xeon®/Core

Design com 4 fases de alimentação

Suporta memória DDR3 3100+(OC)/2933(OC)/2800(OC)/ 2400(OC)/2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermediária

Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Memória compartilhada máxima de 1792MB

Três opções de saída de grácos: D-Sub, DVI-D e HDMI

Suporta conguração com três monitores

Suporta HDMI com resolução máxima de 1920x1200 @ 60Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI Áudio

Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

Suporte áudio Blu-ray superior

Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock)

2 Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Con- tra Picos ASRock))

4 Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Con- tra Picos ASRock))82 Português

1 suporte LED de alimentação

1 conector ventilador alimentação (3 pinos)

1 conector alimentação ATX 24 pinos

2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

ACPI 1.1 compatível com eventos de despertar

Taquímetro do ventilador CPU/Chassi/Alimentação

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Monitoramento da tensão: +12V, +5V, +3,3V, CPU VcoreZ97 Pro3

Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é necessária)

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking. Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas op- eracionais Windows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza.84 Português

1.3 Coniguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRCMOS1) (ver p.1, N.º 21) CLRCMOS1 permite que você apague os dados no CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, utilize a tampa do jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOSPadrãoZ97 Pro3

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 15) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe.86 Português Suporte LED de alimentação (PLED1 de 3 pinos) (ver p.1, N.º 16) Por favor, conecte o LED de alimentação do chassi neste suporte para indicar o estado de alimentação do sistema. Conectores série ATA3 (SATA3_0: ver p.1, N.º 9) (SATA3_1: ver p.1, N.º 8) (SATA3_2: ver p.1, N.º 11) (SATA3_3: ver p.1, N.º 10) (SATA3_4: ver p.1, N.º 13) (SATA3_5: ver p.1, N.º 12) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Suportes USB 2.0 (USB2_3 de 9 pinos) (ver p.1, N.º 17) (USB4_5 de 9 pinos) (ver p.1, N.º 18) Além das duas portas USB 2.0 no painel de E/S, existem dois suportes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (USB3_4_5 de 19 pinos) (ver p.1, N.º 6) Além das quatro portas USB 3.0 no painel de E/ S, existe um suporte nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas.

OUT2_RMIC2_RMIC2_LOUT_RET

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi

deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal

de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

Português Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 24) (CPU_FAN2 de 3 pinos) (ver p.1, N.º 26) Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5) Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 2) Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. Conector de Energia PCIe (PCIE_PWR1 4-pinos) (ver p.1, N.º 25) Por favor conecte um cabo de alimentação molex de 4 pinos a este conector quando mais de três placas de vídeo estão instaladas. Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 22) Este suporte COM1 recebe um módulo da porta serial.

Português Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 19) Este conector suporta um sistema com Módulo de Plataforma Conável (TPM), que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
