MANUALE UTENTE Oliboard Touch OLIVETTI

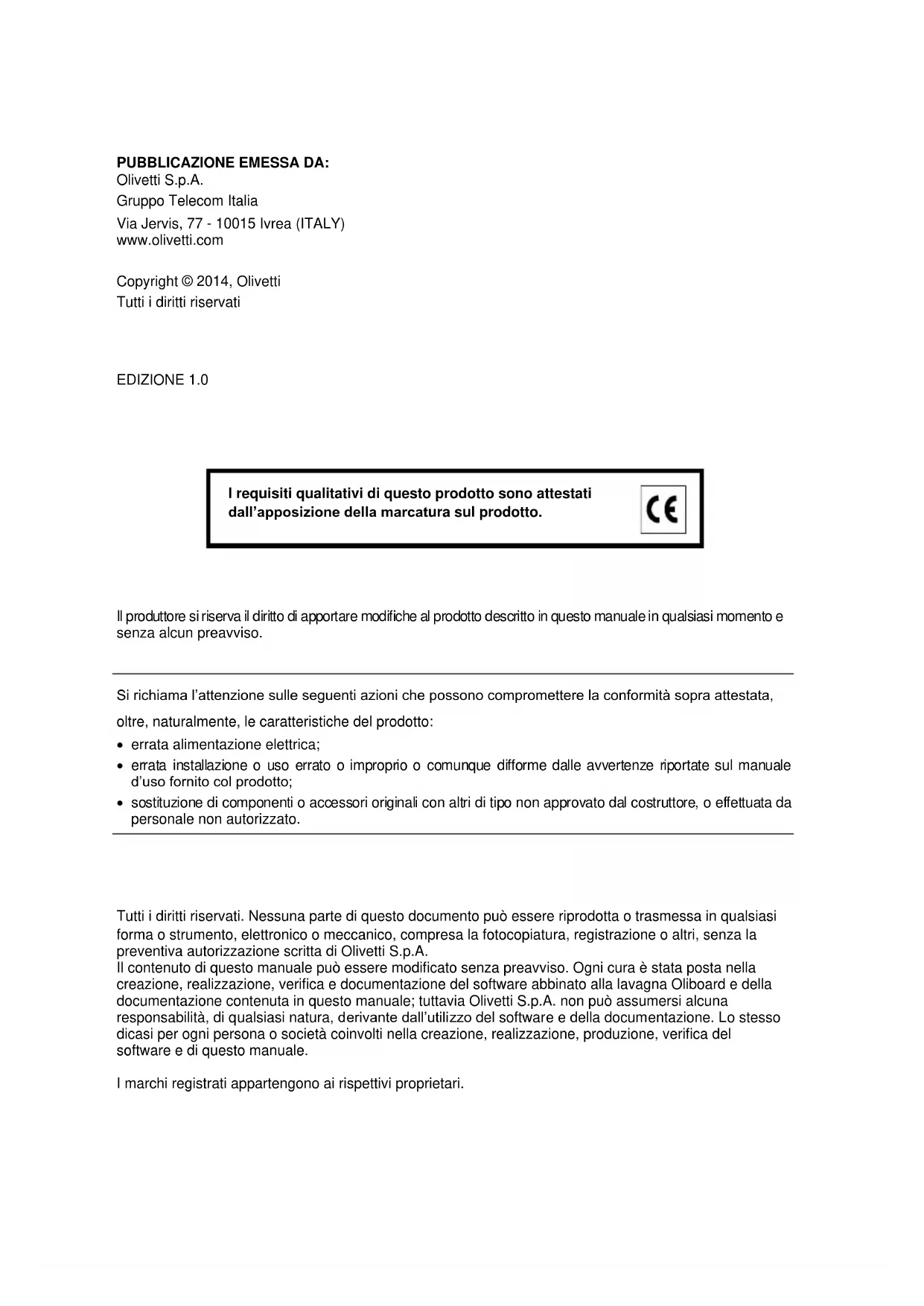

Il produttore si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

Si richiama l’attenzione sulle seguenti azioni che possono compromettere la conformità sopra attestata, oltre, naturalmente, le caratteristiche del prodotto: errata alimentazione elettrica; errata installazione o uso errato o improprio o comunque difforme dalle avvertenze riportate sul manuale d’uso fornito col prodotto; sostituzione di componenti o accessori originali con altri di tipo non approvato dal costruttore, o effettuata da personale non autorizzato.

Tutti i diritti riservati. Nessuna parte di questo documento può essere riprodotta o trasmessa in qualsiasi forma o strumento, elettronico o meccanico, compresa la fotocopiatura, registrazione o altri, senza la preventiva autorizzazione scritta di Olivetti S.p.A. Il contenuto di questo manuale può essere modificato senza preavviso. Ogni cura è stata posta nella creazione, realizzazione, verifica e documentazione del software abbinato alla lavagna Oliboard e della documentazione contenuta in questo manuale; tuttavia Olivetti S.p.A. non può assumersi alcuna responsabilità, di qualsiasi natura, derivante dall’utilizzo del software e della documentazione. Lo stesso dicasi per ogni persona o società coinvolti nella creazione, realizzazione, produzione, verifica del software e di questo manuale. I marchi registrati appartengono ai rispettivi proprietari.

I requisiti qualitativi di questo prodotto sono attestati dall’apposizione della marcatura sul prodotto.OLIBOARD - Lavagne interattive III

ISTRUZIONE: fornisce un'istruzione aggiuntiva relativa al software.

NOTA: descrive eventuali problemi che possono insorgere durante l'uso della lavagna e i rimedi per risolverli e prevenirli.

ATTENZIONE: richiama l'attenzione sul pericolo di subire lesioni fisiche o di arrecare danni al prodotto in caso di uso improprio. Avvertenze

Per evitare scosse elettriche, non installare la lavagna interattiva in ambienti umidi o fumosi. Dopo aver installato la lavagna interattiva, evitare di toccare il cavo di alimentazione e il cavo di trasmissione dati. Tenere la lavagna interattiva lontano da fiamme libere, contatti elettrici e luce solare diretta. Dopo l'installazione assicurarsi che la lavagna interattiva sia ben fissata. Evitare di guardare direttamente il fascio di luce emesso dal proiettore sulla lavagna. Non toccare il proiettore perché, potrebbe essere caldo anche dopo pochi minuti di funzionamento. Far riferimento al manuale del proiettore per tutte le avvertenze e norme d’uso che lo riguardano. Non appendersi alla staffa di sostegno del proiettore. In caso di installazione della lavagna sul piedistallo, fare attenzione a non inciampare nel piedistallo.OLIBOARD - Lavagne interattive

Note importanti La lavagna interattiva può essere utilizzata con le dita, la mano e le penne in dotazione alla lavagna. Non usare evidenziatori, matite o altri tipi di penne. Se necessario, pulire la lavagna con alcool. Assicurarsi che la lavagna sia correttamente collegata al computer e alla rete elettrica. E’ preferibile optare per la posa nascosta dei cavi di collegamento e di alimentazione, per evitare che essi possano essere tirati e scollegati. Non lasciare i cavi sul pavimento per evitare ogni possibilità di inciamparvi. Non graffiare la superficie o la cornice della lavagna con oggetti duri o appuntiti. In caso di installazione a parete, la lavagna deve essere parallela alla superficie della parete. Non appendere oggetti o pesi alla lavagna e , se presente, al piedistallo. In caso di installazione su piedistallo, usare cautela in eventuali spostamenti per evitare ribaltamenti.

Questo manuale riguarda esclusivamente la lavagna Oliboard e il software in dotazione. Pur essendoci riferimenti al computer (notebook, PC, etc.) collegato alla lavagna e al video-proiettore, per questi altri dispositivi occorre fare riferimento alla documentazione originale dei rispettivi produttori.OLIBOARD - Lavagne interattive V

SCOLASTICO E’ necessario che le avvertenze e le precauzioni di utilizzo della lavagna e del proiettore siano raccomandate anche agli studenti. In particolare si evidenziano le seguenti: Non guardare direttamente il fascio di luce emesso dal proiettore sulla lavagna. Non toccare il proiettore perché, potrebbe essere caldo anche dopo pochi minuti di funzionamento. Fare attenzione ai cavi di collegamento e, se la lavagna è installata sul piedistallo, raccomandare di fare attenzione a non inciampare nello stesso. Raccomandare comunque di non correre vicino alla lavagna e al piedistallo. Non appendersi alla staffa di sostegno del proiettore e se presente, al piedistallo.OLIBOARD - Lavagne interattive

INTRODUZIONE PREMESSA La lavagna interattiva è un’apparecchiatura periferica di input che permette di realizzare, in collegamento ad un PC e ad un video-proiettore, un ambiente interattivo ad uso didattico o dimostrativo. La lavagna Oliboard è caratterizzata da una superficie dura, per assicurare resistenza all’usura e buona protezione da atti vandalici, e da un’elevata precisione di tracciatura, rapidità di risposta e sensibilità operativa per consentire un uso naturale anche ai meno esperti. Il software in dotazione offre funzioni evolute, quali ingrandimento parziale, riflettore, riproduzione, fotocamera, fondo personalizzabile, strumenti specializzati (compasso, righello, squadra, goniometro). Con il tocco di un dito, o delle penne in dotazione con Oliboard, è possibile impartire comandi al PC, come con un mouse, e scrivere, prendere appunti, cancellare, tracciare figure geometriche, copiare, riprodurre e salvare i file.

REQUISITI DI SISTEMA

La lavagna deve essere collegata a un computer che visualizzi immagini sulla lavagna per mezzo di un video-proiettore.

Configurazione minima Configurazione consigliata Configurazione hardware CPU: Dual Core processor

CPU: Dual Core Processor 2.4 GHz o superiore RAM: 2 GB RAM: 4 GB o superiore Porta USB (per il collegamento della lavagna) Porta USB (per il collegamento della lavagna) Porta VGA (tipo SUB-D15 femmina) o HDMI per il collegamento del video- proiettore). Porta VGA (tipo SUB-D15 femmina) o HDMI per il collegamento del video- proiettore). Configurazione software Windows 7/8/8.1 Windows 7/8/8.1 Durante l’uso della lavagna, il computer collegato potrebbe entrare in modalità “stand-by”. Per evitarlo si suggerisce di disabilitare le funzioni di screen-saver e di risparmio energetico.OLIBOARD - Lavagne interattive 3 ITALIANO

DISIMBALLAGGIO E ACCESSORI

La dotazione della lavagna interattiva comprende normalmente i seguenti componenti: Descrizione Quantità Funzione Figura Bacchetta estendibile

Cavo speciale USB da circa 7,5 metri

Cavo per la connessione tra computer e lavagna interattiva

Disco di installazione Oliboard

Staffe di installazione e accessori per il fissaggio a parete

Kit di fissaggio a parete Varie parti meccaniche

5OLIBOARD - Lavagne interattive

DATI TECNICI Piattaforma hardware Dispositivo periferico per PC, notebook. Principio di funzionamento Infrarossi Interfaccia e alimentazione USB Temperatura di esercizio -10℃ ÷ +50℃ Umidità di esercizio RH：10% ÷ 95% Assorbimento < 1 W

84" (2141 mm) 1720 x 1275 mm Area attiva - larghezza - altezza

1800 x 1455 x 125 mm 28 Kg INSTALLAZIONE FISICA L'installazione a parete o su piedistallo deve essere eseguita da personale autorizzato nel rispetto di quanto prescritto dalla documentazione Olivetti. Il cavo di collegamento della lavagna deve essere connesso alla porta USB del computer. Il cavo VGA (o HDMI) del video-proiettore deve essere connesso alla porta VGA (o HDMI) del computer.OLIBOARD - Lavagne interattive 5 ITALIANO

INSTALLAZIONE SOFTWARE PER WINDOWS

Il software Oliboard prevede due tipi di installazione: "installazione rapida" e "installazione passo-passo". L'installazione rapida è consigliata la prima volta. L’installazione passo-passo permette di installare il software un passo alla volta. INSTALLAZIONE RAPIDA Non collegare il cavo della lavagna al computer (qualora il cavo USB sia già stato collegato al computer, scollegarlo).

1. Inserire il disco Oliboard Software.

2. Fare clic sul logo del programma (equivale a lanciare il programma di “autorun”).

3. Apparirà la finestra della guida all'installazione.

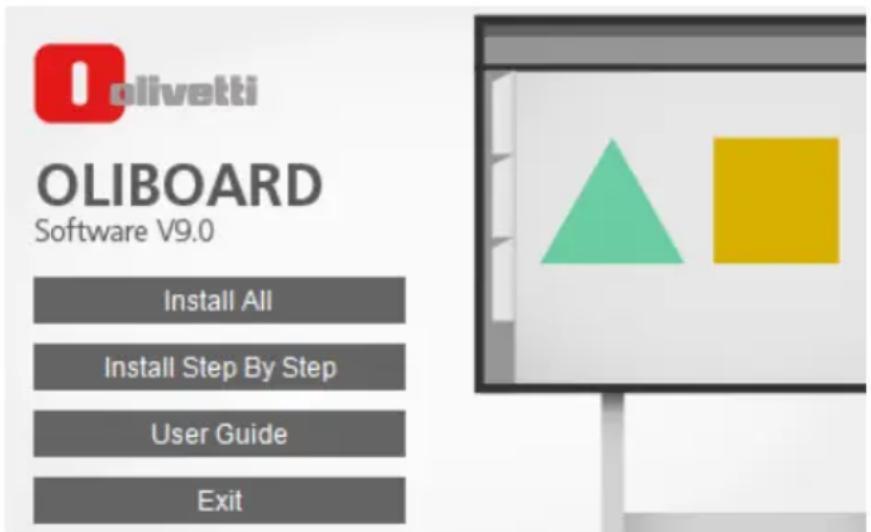

4. Fare clic su “Install All“ per eseguire l’installazione rapida.

5. Selezionare la lingua che si desidera installare e confermare con “Next”.

6. Selezionare l'installazione completa e confermare con “Next”. L'installazione

"custom" è consigliata ad utenti esperti.

7. Al termine verrà richiesta l'installazione del driver FTDI o del Silicon driver.

Deselezionare le voci di default e confermare con "Finish" .

8. Seguire le istruzioni riportate al paragrafo “Esecuzione del software”.OLIBOARD - Lavagne interattive

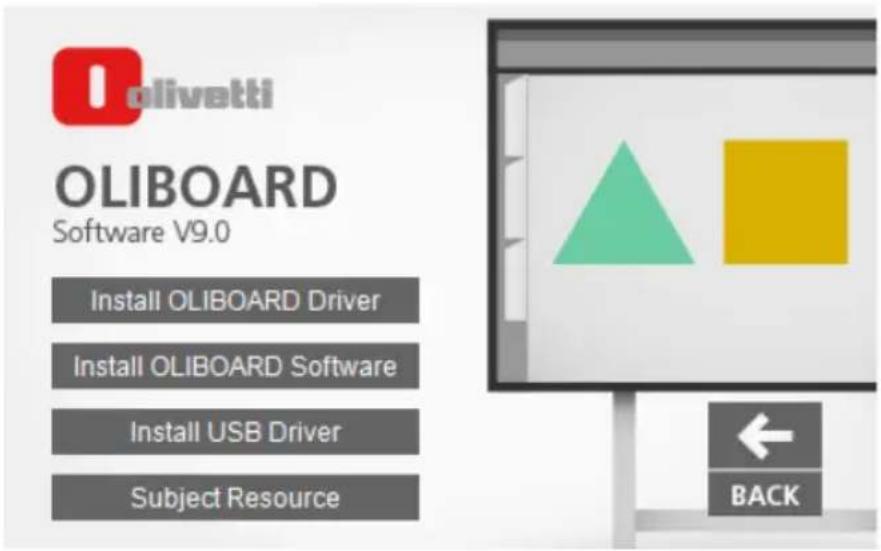

INSTALLAZIONE PASSO-PASSO Questo tipo di installazione è consigliato soltanto per aggiornare il software in dotazione alla lavagna.

Fare clic su “Start” “Pannello di controllo” “Programmi e funzionalità”, selezionare “Oliboard” e successivamente fare clic su “Rimuovi programmi”. Quindi selezionare l’opzione per rimuovere tutte le caratteristiche installate ed eseguire le istruzioni a video. Al termine della disinstallazione si consiglia di riavviare il computer.OLIBOARD - Lavagne interattive 7 ITALIANO

Il cavo della lavagna deve essere collegato alla porta USB del computer. Per l’esecuzione del software, si deve innanzitutto avviare il driver software della lavagna, eseguire,se necessario, la funzione di orientamento e quindi avviare il software della lavagna. Avvio del driver della lavagna interattiva Fare clic su “Start“ “Tutti i programmi“ “Oliboard Software “ e avviare Oliboard Driver. Nell'angolo inferiore destro della barra di stato del desktop comparirà l'icona del driver . NOTA: se compare il messaggio “Avvio dispositivo fallito”, verificare che il cavo della lavagna sia collegato correttamente al computer e alla lavagna.

NOTA: dopo aver avviato l’esecuzione del driver, cliccare sull’icona di Oliboard driver per attivare o disattivare il parametro di avvio automatico in funzione che si voglia o meno lanciare in automatico l’esecuzione di Oliboard driver alla successiva riaccensione del computer. Se il computer è sempre connesso alla lavagna è preferibile attivare il parametro. Se invece il computer può essere scollegato alla lavagna si suggerisce di disattivarlo per evitare una segnalazione di errore per lavagna non collegata alla successiva riaccensione del computer.OLIBOARD - Lavagne interattive

Orientamento della lavagna interattiva (Windows 7/8) Questa funzione serve a tarare la lavagna rispetto all’immagine proiettata su di essa. Eseguire la calibrazione in occasione della prima installazione o se è cambiata la posizione del proiettore o della lavagna interattiva, o se è cambiata la modalità di visualizzazione (es. dimensione dell’immagine o risoluzione).

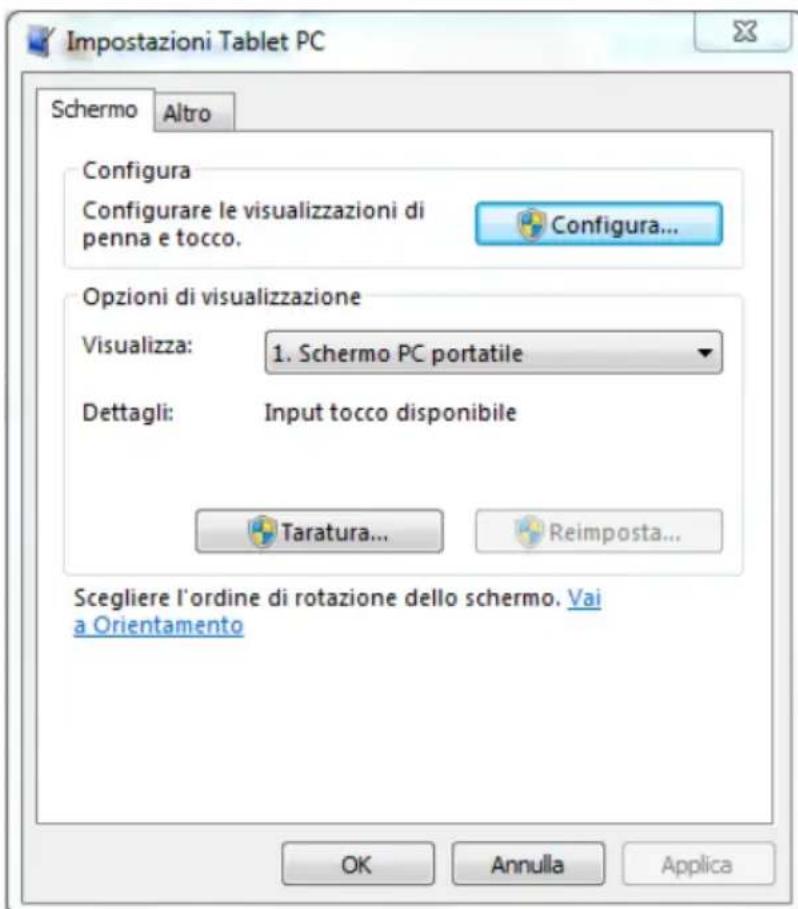

1. Fare click su "Start" Pannello di Controllo" "Impostazioni tablet PC"

2. Selezionare la funzione di Taratura dalla finestra visualizzata. Verrà visualizzata

una videata con l'indicazione di alcuni punti da toccare.

3. Toccare al centro della croce “ ” usando il dito o la penna della lavagna.

Successivamente ripetere l’operazione per gli altri punti di orientamento, avendo cura di centrare bene la croce.

Avvio del software applicativo della lavagna

1. Fare clic su “Start” “Tutti i programmi” “Oliboard Software” e avviare il

programma applicativo. Si aprirà una finestra di accesso nella quale potranno essere digitati il nome utente e la password.

2. Per avviare il software utilizzando l’account predefinito, basta fare clic sul

pulsante di login “Accedi” senza inserire alcun dato, oppure si può inserire il proprio account personale. Quando utilizza un account personale, l’utente ha la possibilità di personalizzare la barra degli strumenti, le risorse e i modelli. NOTA: prima di avviare il programma applicativo, assicurarsi che la lavagna interattiva sia correttamente collegata al PC e che il driver della lavagna interattiva sia in esecuzione.

NOTA: per le modalità di funzionamento del software fare riferimento alle istruzioni della GUIDA on line (HELP on line) attivabile dal menù del software Oliboard. Impostazione delle funzioni Oliboard La prima volta che si esegue il software, si suggerisce di verificare tutte le impostazioni di base. selezionando la funzione “Opzioni” nel menù “Strumento”. Fra le opzioni, si suggerisce di selezionare la lingua per il riconoscimento del manoscritto nel menu "Disegna".OLIBOARD - Lavagne interattive

3. Apparirà la finestra User Manager.

4. Selezionare “Modifica” ”Nuovo utente” per creare un account personale.

5. Digitare il nome utente e la password e selezionare “Crea”.

6. Al termine del processo, nella finestra comparirà il nuovo utente.

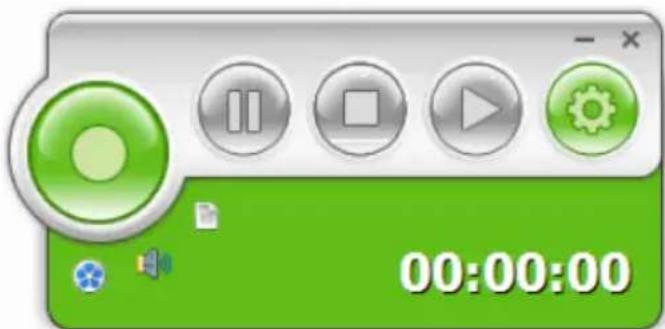

REGISTRAZIONE VIDEO ll software Oliboard include uno strumento di registrazione che permette di registrare quanto avviene sullo schermo, inclusa la registrazione dell’audio associato alle operazioni eseguite e/o di quello catturato del microfono del computer, se presente. Fare clic su “Start” ”Tutti i programmi” “Oliboard Software" "ScreenRecorder"OLIBOARD - Lavagne interattive 11 ITALIANO

REGISTRAZIONE DEL SOFTWARE

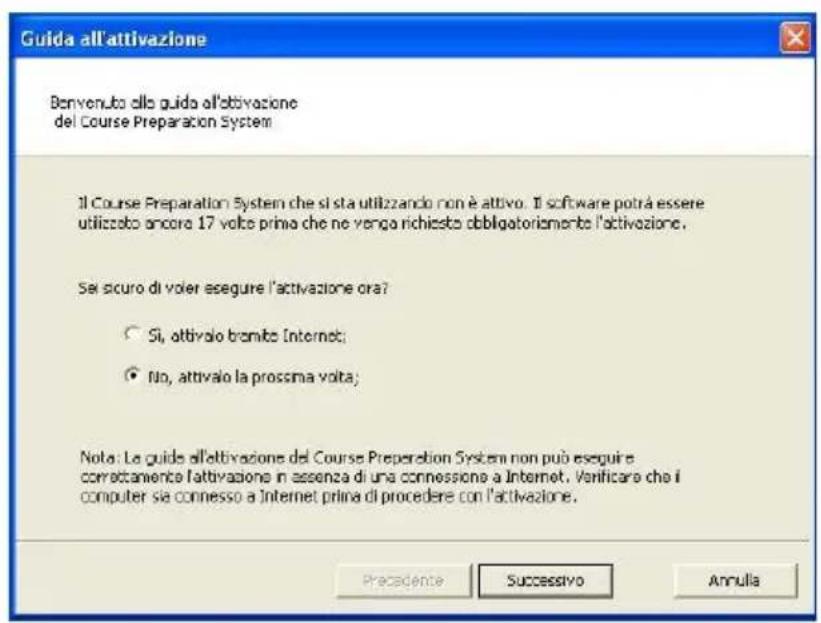

La prima volta che il software Oliboard viene eseguito su un computer non collegato ad una lavagna, viene richiesta una registrazione del software. E’ possibile eseguire subito la registrazione, oppure la si può eseguire in tempi successivi. Quando si è esaurito il numero di esecuzioni possibili senza registrazione, occorre disinstallare il software. Per registrare il software occorre disporre di un collegamento diretto ad Internet e del codice di attivazione (di norma fornito con il CD-ROM del software).

NOTA: la registrazione del software non è richiesta se la lavagna è collegata al computer .OLIBOARD - Lavagne interattive

1. Se viene visualizzato il messaggio “Verifica lavagna fallita, il programma

non può proseguire!”, controllare la connessione tra la lavagna e il computer. Verificare che sia stato utilizzato il cavo speciale di collegamento della lavagna e che tale cavo sia stato collegato correttamente. Controllare che il driver software della lavagna sia stato attivato. Controllare che il driver sw del cavo USB sia correttamente installato. Se il computer non deve essere collegato alla lavagna e compare il messaggio, verificare che sia stato disattivato il parametro di “autostart” di Oliboard Driver (cliccare sull’icona e disattivare il parametro).

2. È possibile scrivere solo su alcune parti della lavagna.

Eseguire la procedura di calibrazione della lavagna.

3. Come uscire dal software Oliboard?

Fare clic sulla Tavolozza operativa in “Modalità comando“ , e fare quindi clic su “Esci“ nel menu a comparsa. In alternativa, fare clic su “File“ (nel menu principale) “Esci“.

4. Perché l'immagine proiettata ha forma trapezoidale? Perché è necessario

correggerla e come si fa? È possibile che il proiettore non sia in piano (ad esempio perché la parte anteriore è più alta di quella posteriore o viceversa) e che di conseguenza l'immagine proiettata assuma una forma trapezoidale. Per informazioni dettagliate fare riferimento al Manuale Utente in dotazione al proiettore.

5. Cosa fare se si è utilizzato un pennarello colorato non cancellabile per

scrivere sulla lavagna? Non usare mai pennarelli colorati per scrivere sulla lavagna! Qualora accadesse, pulire delicatamente la lavagna con cotone assorbente inumidito con alcol.

6. Come si pulisce il pannello della lavagna?

È vietato smaltire qualsiasi apparecchiatura elettrica ed elettronica come rifiuto solido urbano: è obbligatorio effettuare una sua raccolta separata. L’abbandono di tali apparecchiature in luoghi non specificatamente predisposti ed autorizzati, può avere effetti pericolosi sull’ambiente e sulla salute. I trasgressori sono soggetti alle sanzioni ed ai provvedimenti a norma di Legge. PER SMALTIRE CORRETTAMENTE LE NOSTRE APPARECCHIATURE POTETE: a) Rivolgervi alle Autorità Locali che vi forniranno indicazioni e informazioni pratiche sulla corretta gestione dei rifiuti, ad esempio: luogo e orario delle stazioni di conferimento, ecc. b) All’acquisto di una nostra nuova apparecchiatura, riconsegnare al nostro Rivenditore un’apparecchiatura usata, analoga a quella acquistata. l simbolo del contenitore barrato, riportato sull’apparecchiatura, significa che: - L’apparecchiatura, quando sarà giunta a fine vita, deve essere portata in centri di raccolta attrezzati e deve essere trattata separatamente dai rifiuti urbani; - Olivetti garantisce l’attivazione delle procedure in materia di trattamento, raccolta, riciclaggio e smaltimento della apparecchiatura in conformità alla Direttiva 2002/96/CE (e succ.mod.).

2. PER GLI ALTRI PAESI (NON UE)

Il trattamento, la raccolta, il riciclaggio e lo smaltimento di apparecchiature elettriche ed elettroniche dovrà essere effettuato in conformità alle Leggi in vigore in ciascun Paese. DIRECTIVE 2002/96/CE ON THE TREATMENT, COLLECTION, RECYCLING AND DISPOSAL OF ELECTRIC AND ELECTRONIC DEVICES
