MANUALE UTENTE GTB 16 LASER550W Güde

Traduzione del Manuale d'Uso originale Trapano da banco

ITALIANO Leggere attendamente le istruzioni per l'uso prima di mettere in funzione l'eletttroutensile.

DATI TECNICI | USO IN CONFORMITA ALLA DESTINATIONI | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA 28

Nederlandds

TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE 33

Cesky

TECHNICKÉ UDAJE |POUZITIV SOULADU S URÇENİM | BEZPECNOSTNI POKYNI | UDRŽBA | ZÁRUKA 38

Slovensky

TECHNICKÉ UDAJE | POUZITIE PODLA PREDPISOV | BEZPECNOTNE POKNYI | UDRZBA | ZARUKA 42

Magyar

MUSZAKI ADATOK | RENDELTÉS SZEIRINTI HASNZÁLAT | BIZTONSAGI
UTASITÁSK | KARBANTARTÁS | JÖTÁLLÁS 46

Slovenija

TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA 50

Hrvatski

TEHNICKI PODACI | NAMJENSKA UPORABA | SIGURNOSNE UPUTE | ODRZAVANJE | JAMSTVO 54

Быларск

TEXHNUECKN DAHHN | N3IOJL3BAHE B CbOTBETCTBNE C INPEDAHA3HAUEHNETO I HNCTPYKUNI NO BE3OJNACHOCT IIOIDPbXKA 58

Romania

DATE TEHNICE | UTILIZARE CONFORM DESTINATIEI | INSTRUCTIUNI DE SECURITATE | INTRETINERE | GARANTIE 63

Polski

DANE TECHNICZE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM| WSKAZOWKI BEZPIECZENSTWA | KONSERWACJA | GWARANCJA 69

Espanol

T DATOS TECNICOS | USO PREVISTO | INSTRUCCIONES DE SEGURIDAD | MANTENIMIENTO | GARANTIA _ 74

EG-Konformitäserklarung|EU Declaration of Conformity | Certificat de conformité aux directives européennes

Dichiarazione di conformità alla norme UE | EU-conformiteitverklaring | Prohläseni o shode EU | Vyhläsenia o zhode EU

EU-Megfelelosegi nyilatkozat EV-izjave o skladnosti Izjavo ostvojetnosti EU

EC-deknapaunata 3a cbotbetCTBne | UE-Declaratiei de conformitate | Izjave o istvojetnosti EU

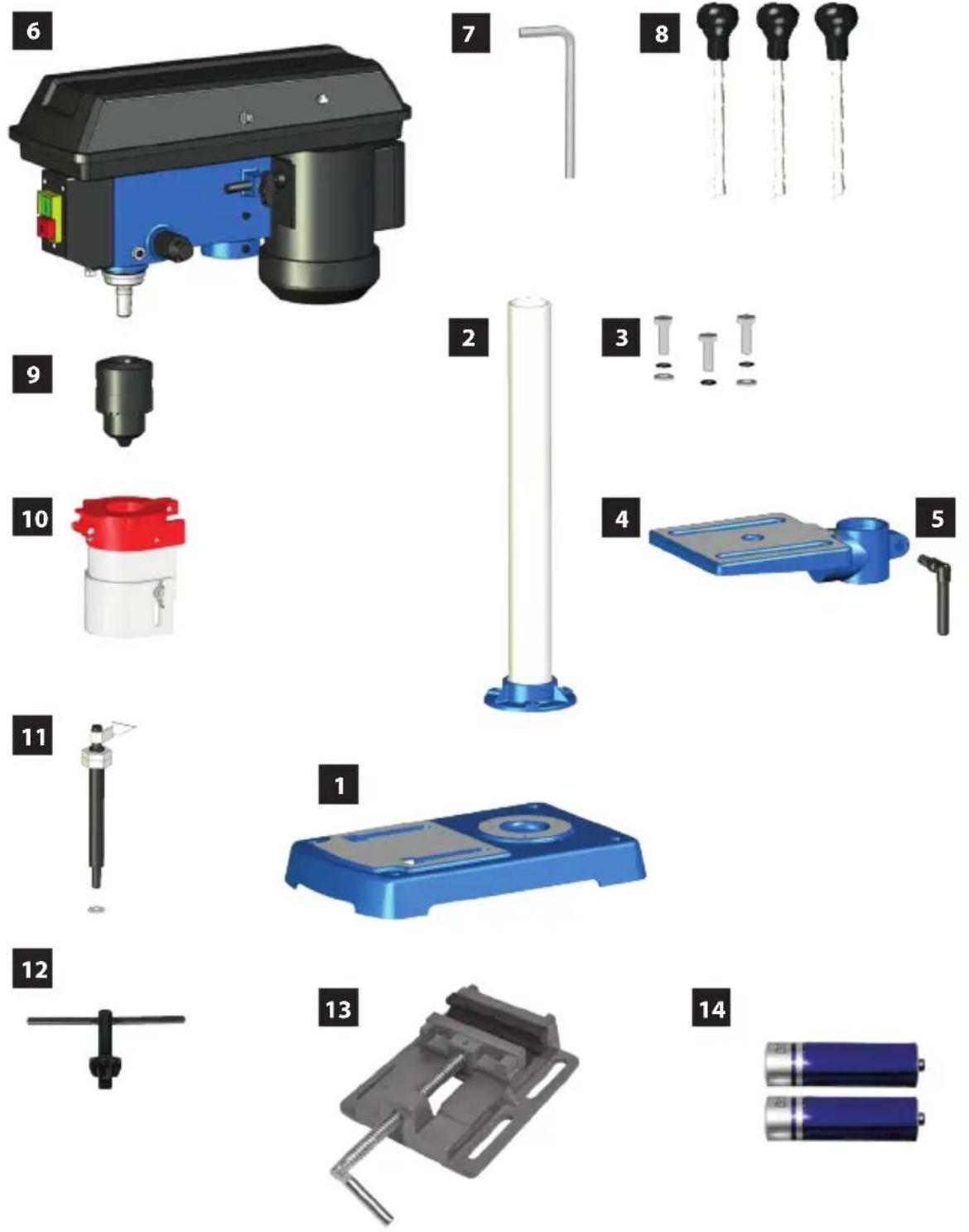

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DELIVRES | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODAVKY | ROZSAH DODAVKY | SZÁLLITÁSI TERJEDELEM | OBSEG DOBAVE | OPSEG ISPORUKE | OEBM HA ΜOCTABKATA | VOLUMUL LIVRÁRII | OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY

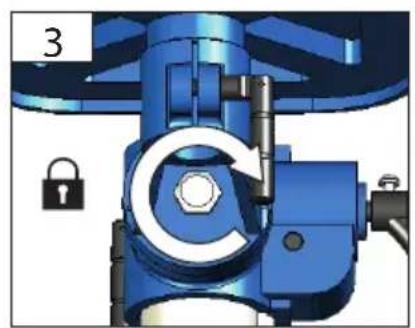

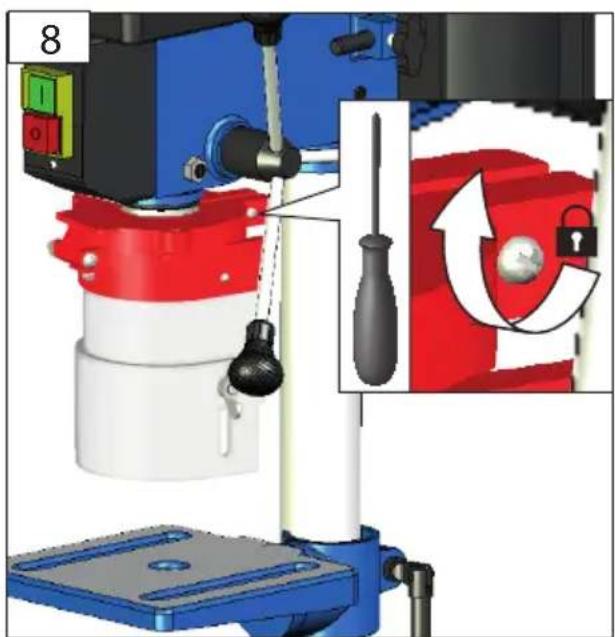

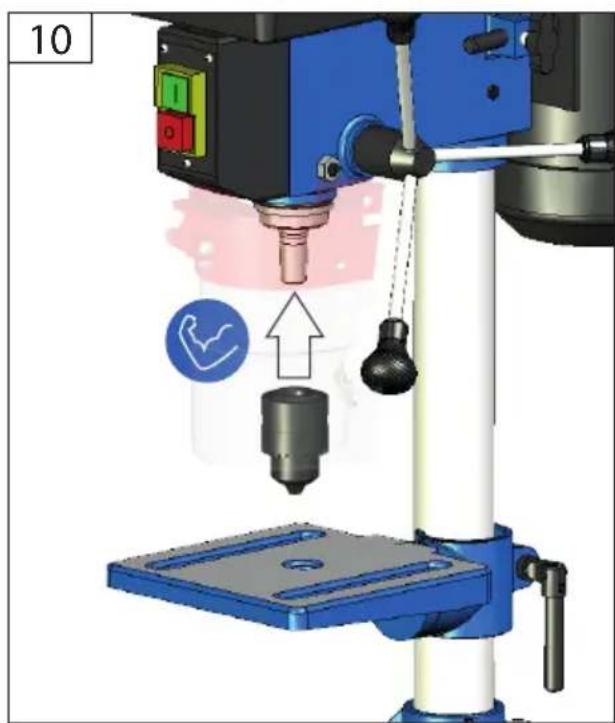

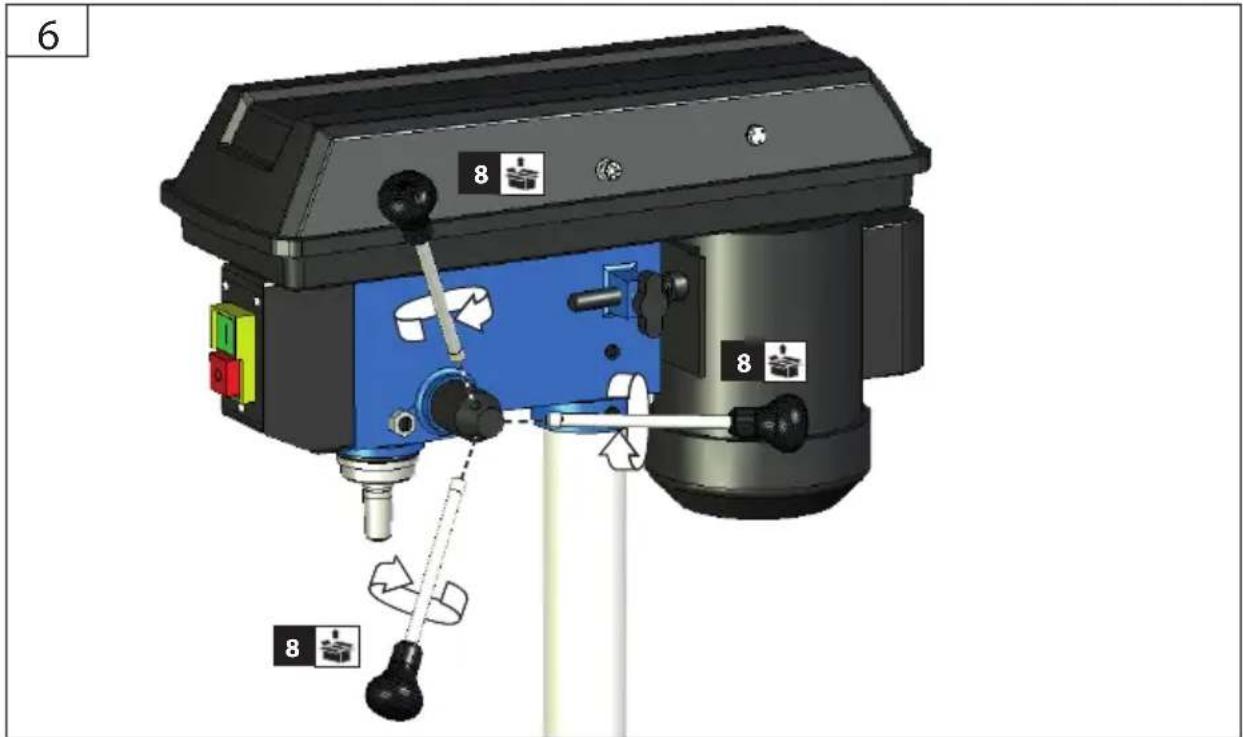

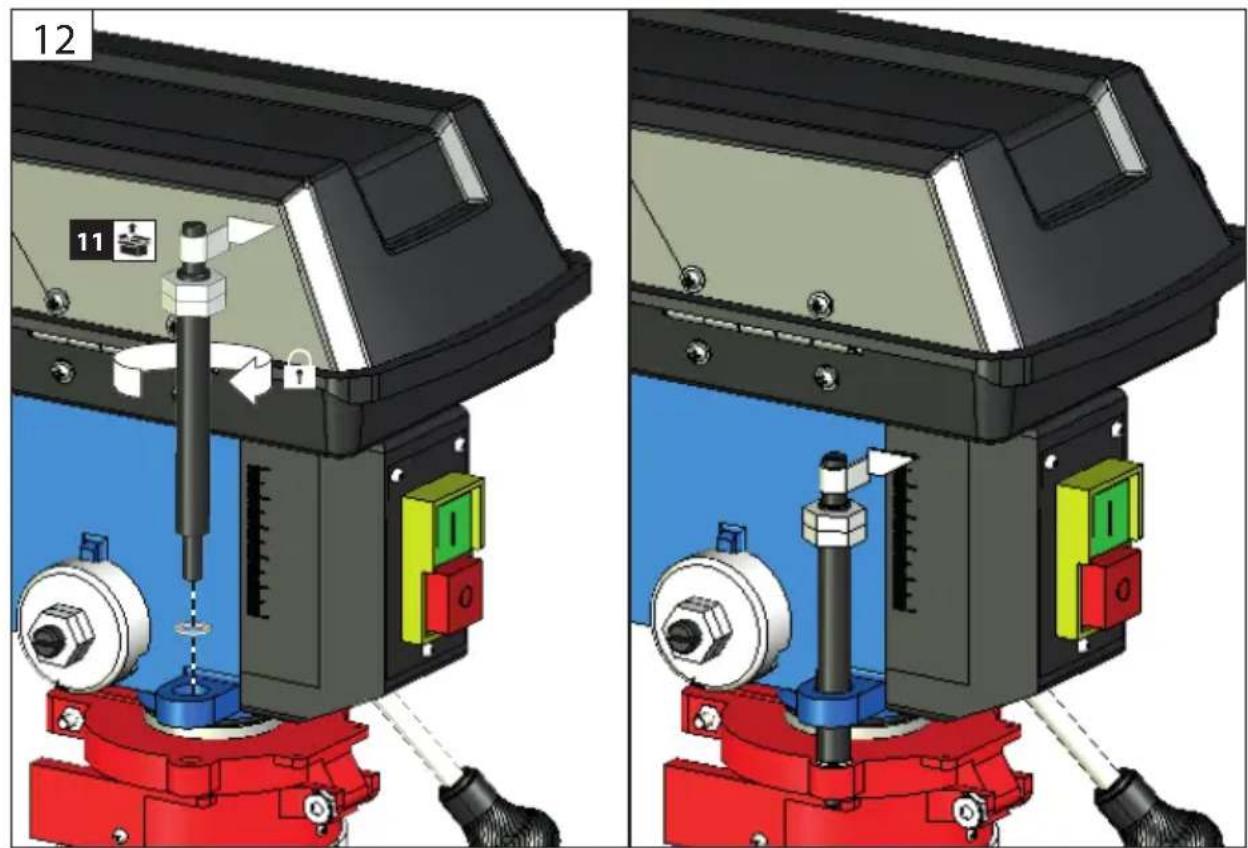

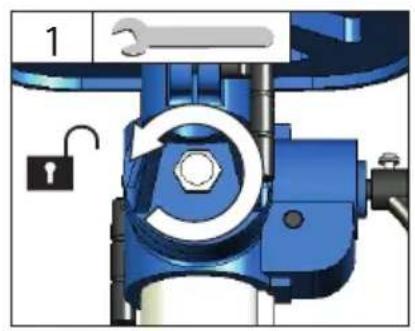

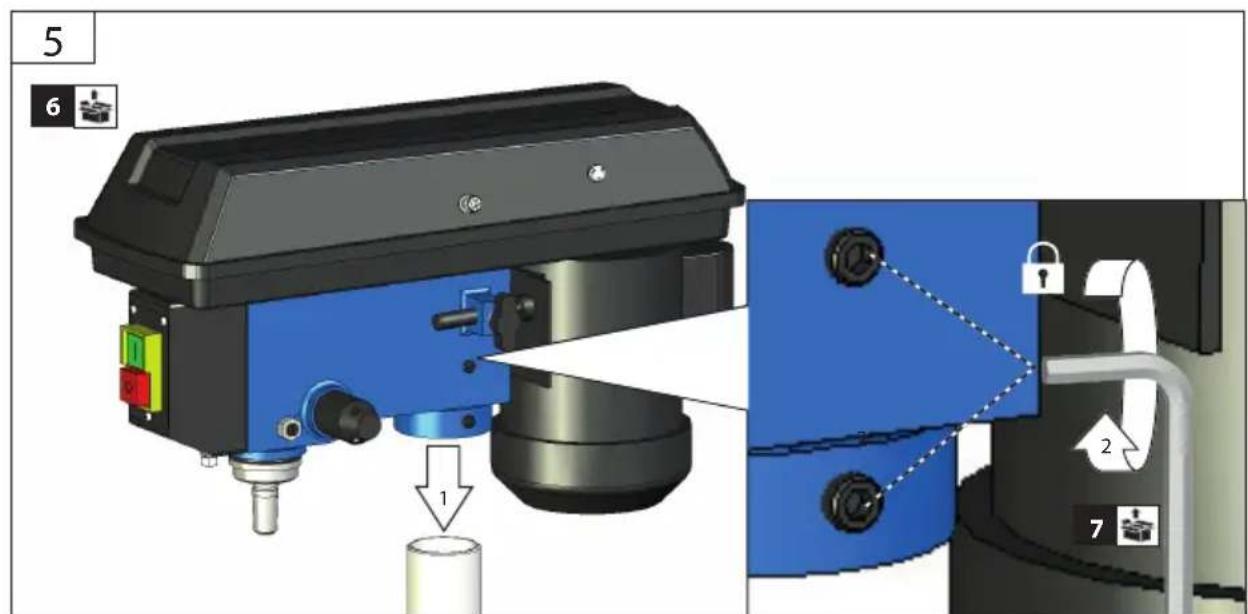

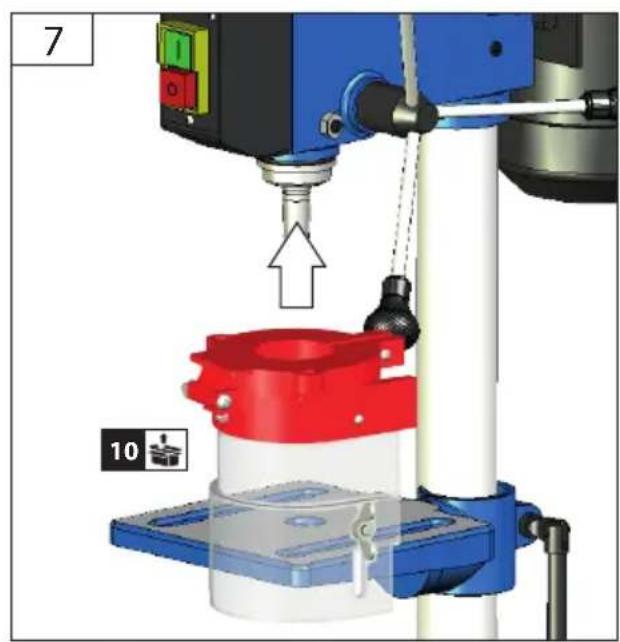

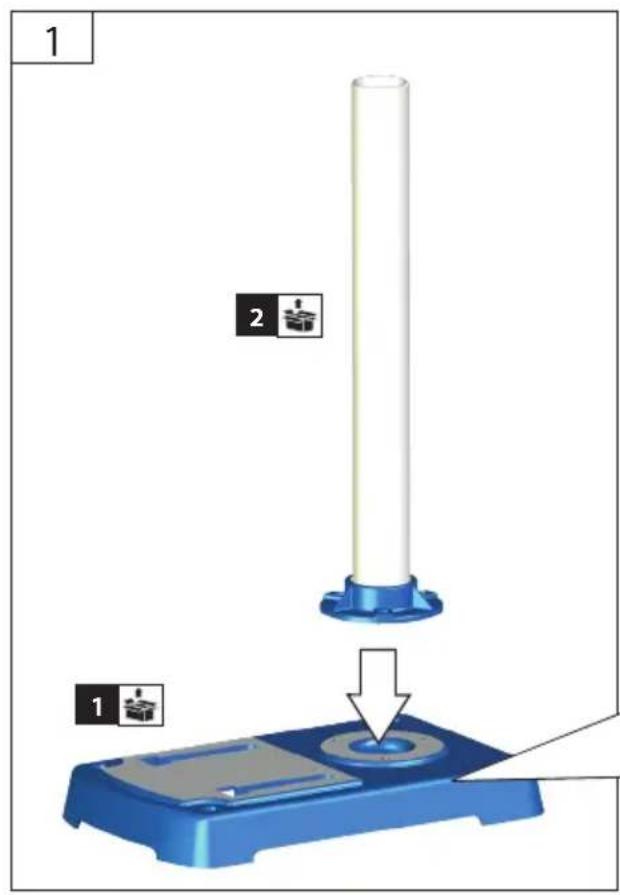

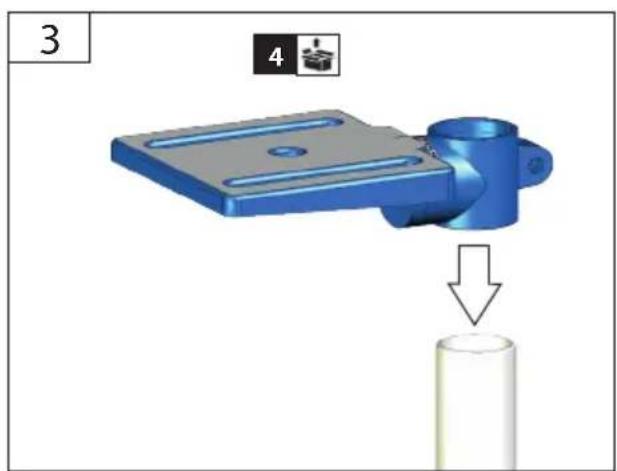

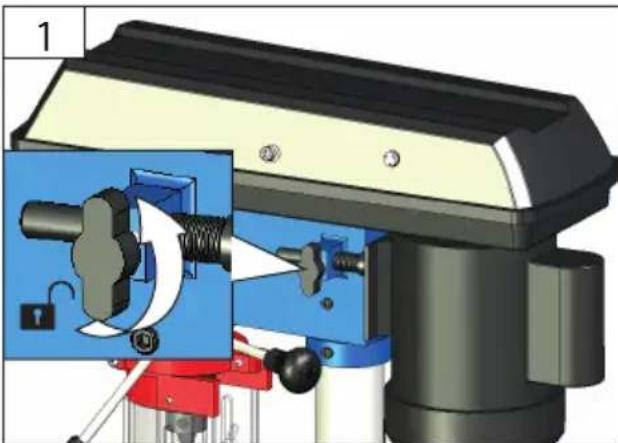

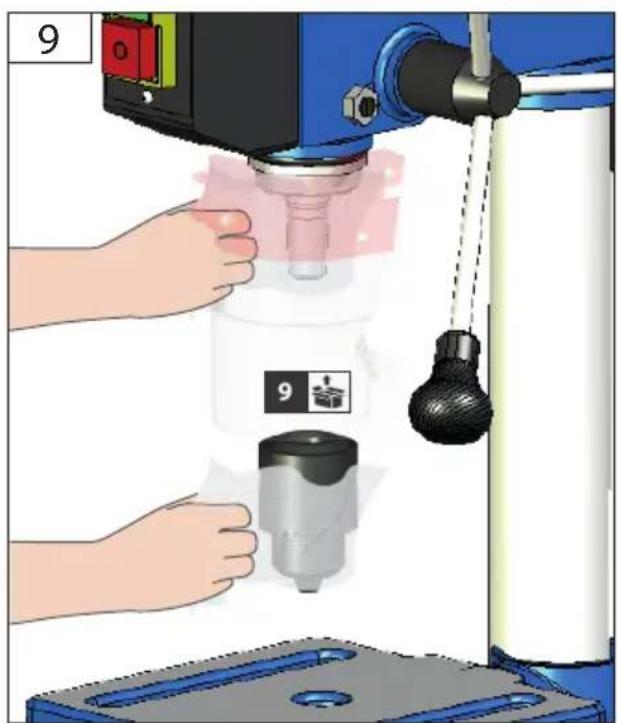

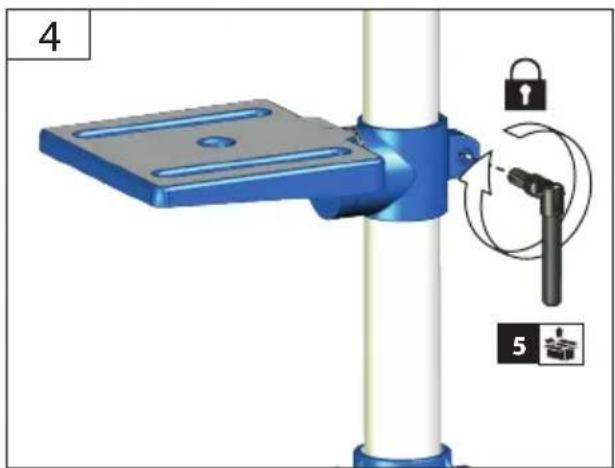

D	Montage	SLO	Montaža
GB	Assembly	HR	Montaža
F	Assemblage	BG	Mоntаж
I	Montaggio	RO	Montaj
NL	Montage	PL	Montaž
CZ	Montáž	ES	Montaje
SK	Montáž
H	Szerelés

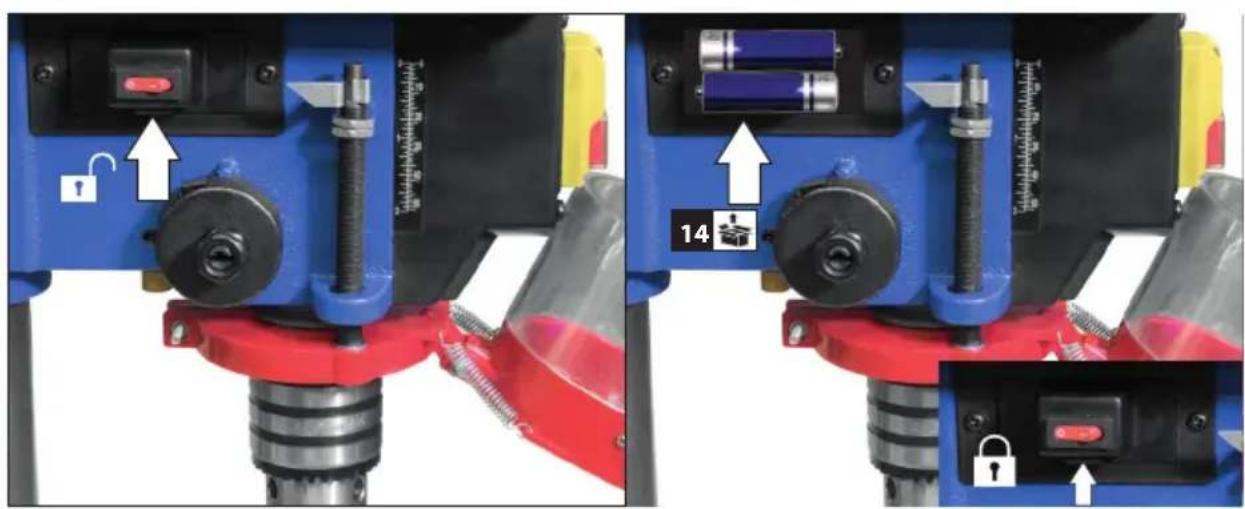

D	Inbetriebnahme	SLO	Uvedba v pogon
GB	Starting-up the machine	HR	Pušanje u rad
F	mise en service	BG	Пускане вedoinctвие
I	Messa in funzione	RO	Punerea in functiune
NL	Inbedrijfstelling	PL	Uruchomienie
CZ	Uvedeni do provozu	ES	Puesta en marcha
SK	Uvedenie do prevadzky
H	Üzembe helyezés

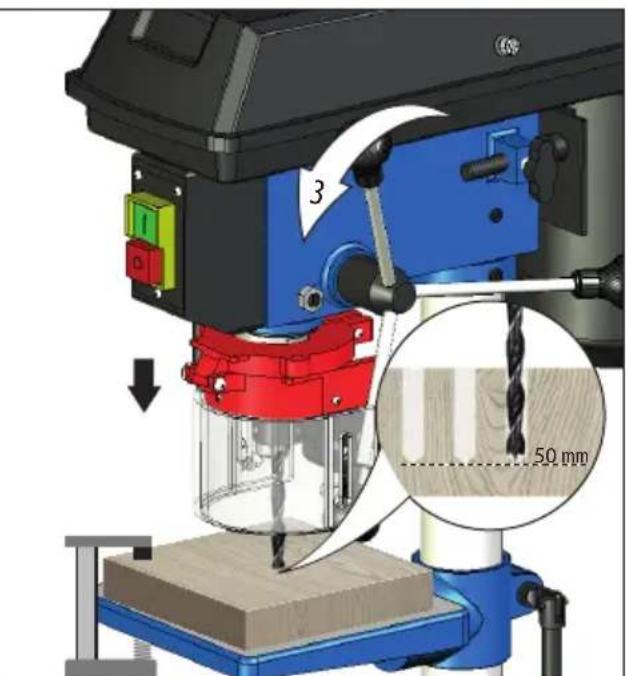

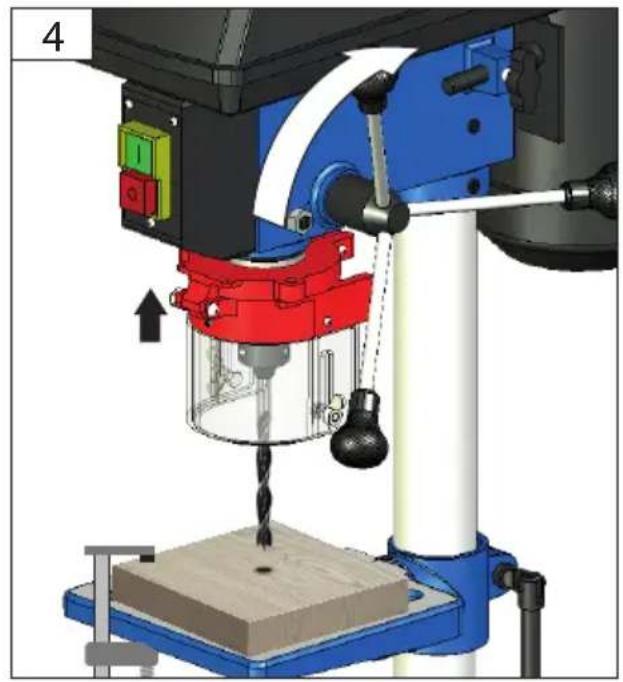

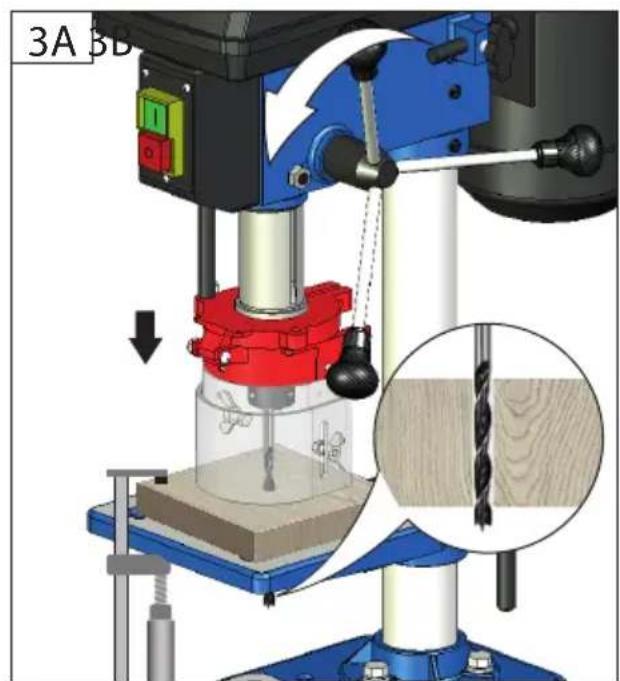

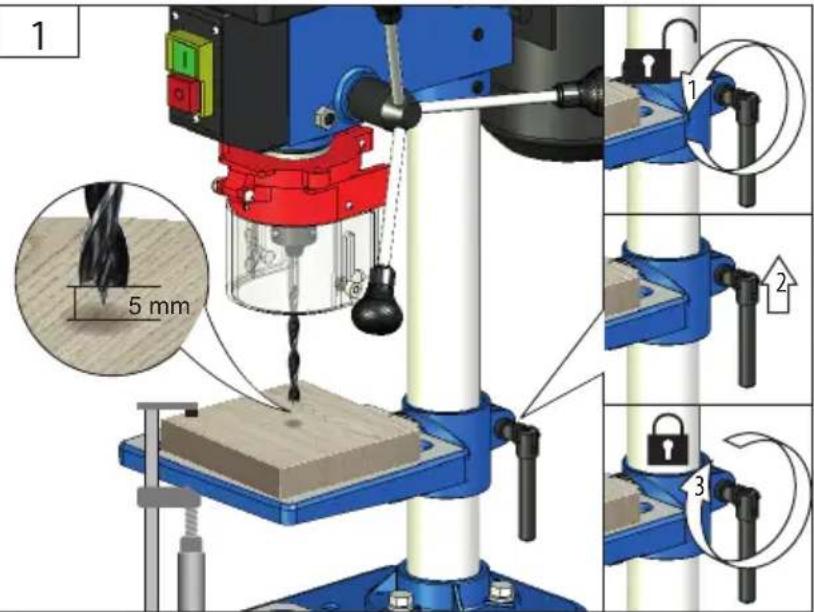

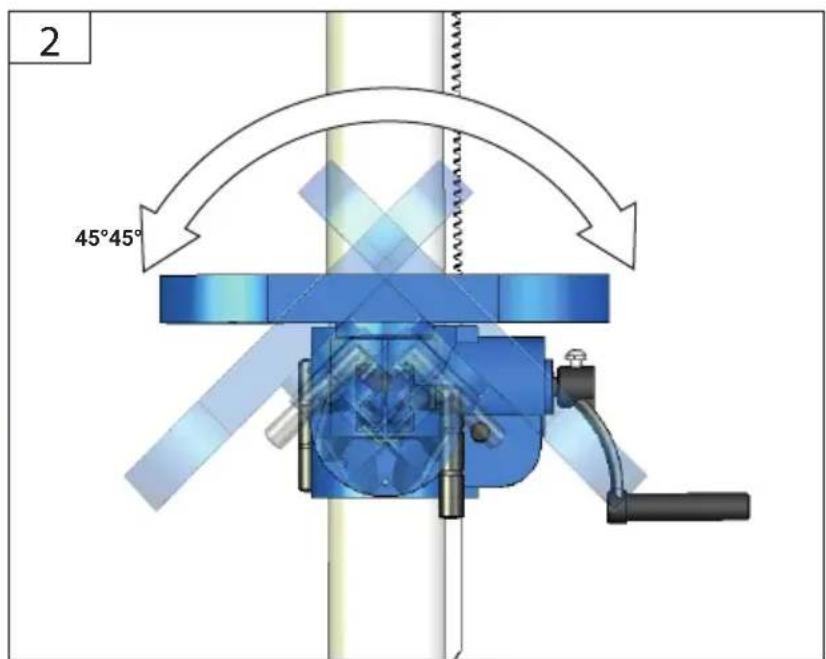

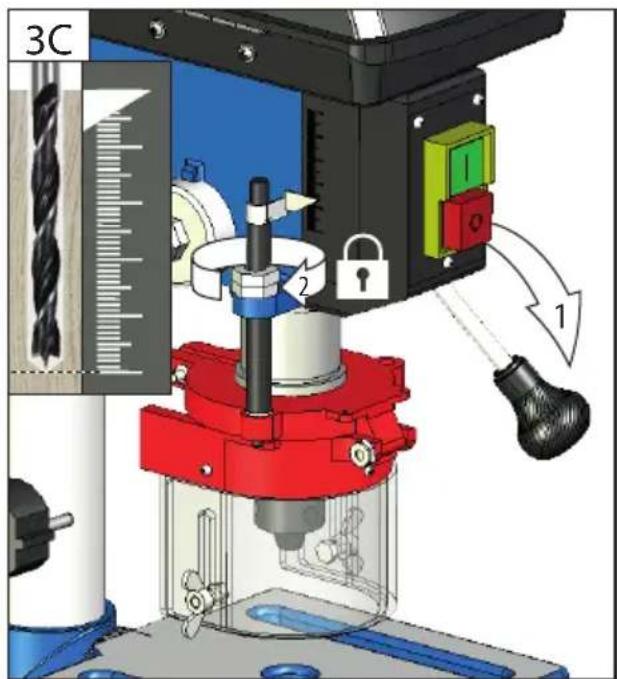

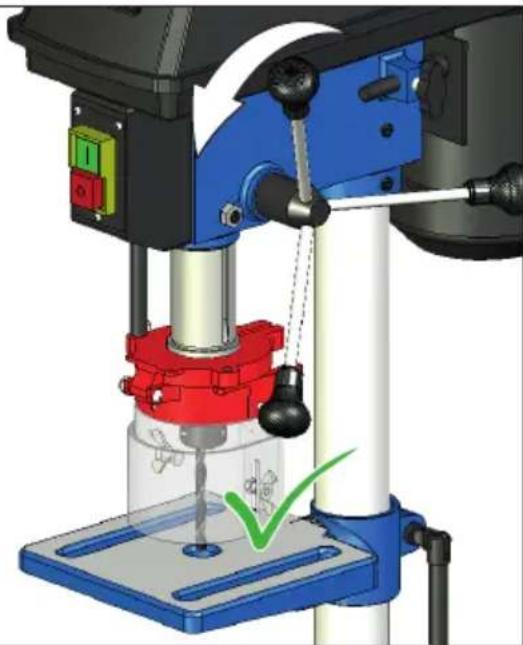

D	Betrieb	SLO	Delovanje
GB	Operation	HR	Rad
F	Fonctionnement	BG	Pa60ra
I	Esercizio	RO	FunctIonare
NL	Gebruik	PL	Eksploataca
CZ	Provoz	ES	Funcionamento
SK	Prevádzka
H	Üzemeltetés

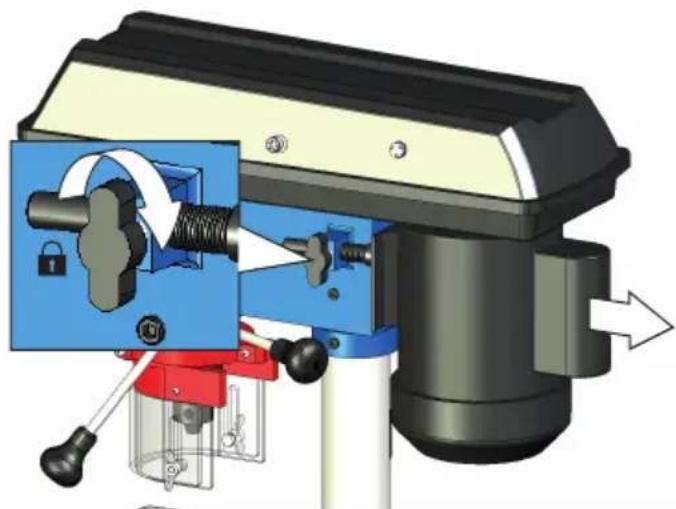

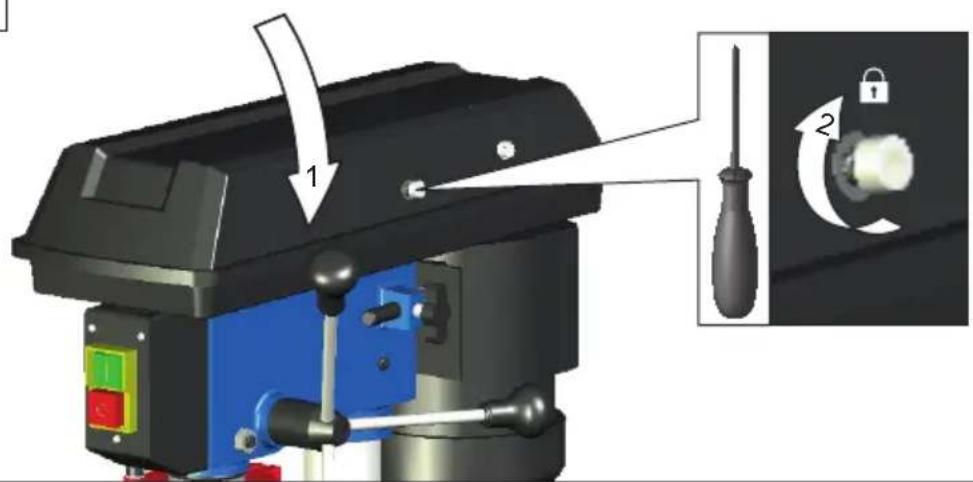

D	Wartung	SLO	Vzdrževanje
GB	Maintenance	HR	Održavanje
F	Entretien	BG	Пodiumръжka
I	Manutenzione	RO	Intreşinere
NL	Onderhoud	PL	Konserwacja
CZ	Üdržba	ES	Mantenimiento
SK	Üdrzba
H	Karbantartás

2

2

2

4

5

2

1

2

2

TEST

1

2

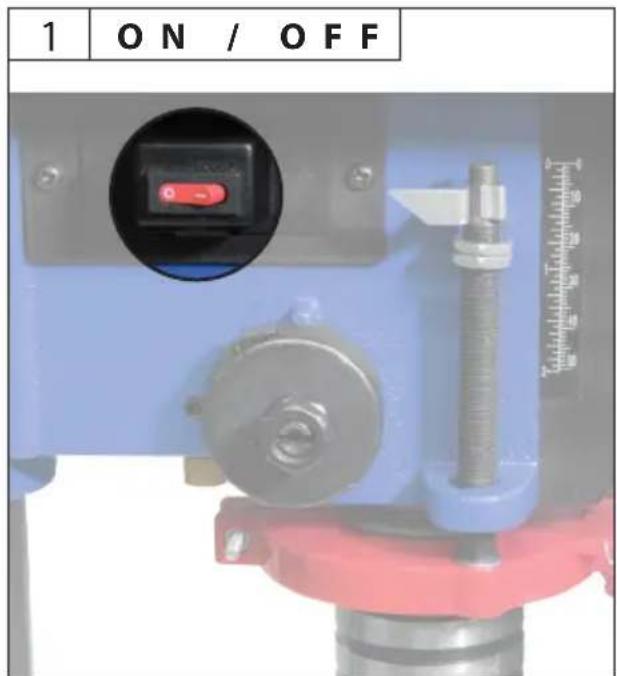

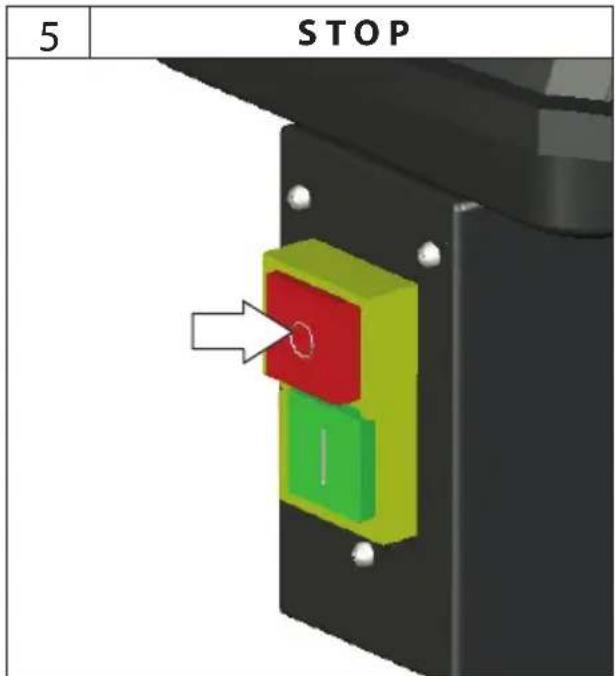

START

Technische Daten

Tischbohrmaschine GTB16 LASER 550 W

Trapano da banco GTB16 LASER 550 W
N.° de articulo 55205
Tensione di rete 230 V
Frequenza di rete 50 Hz
Classe di protezione I
Potenza motore 550 W

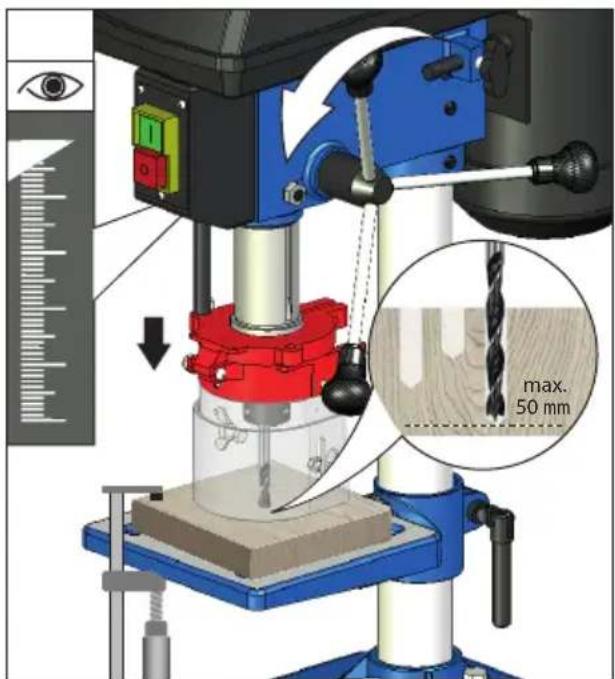

Corsa mandrino 50 mm

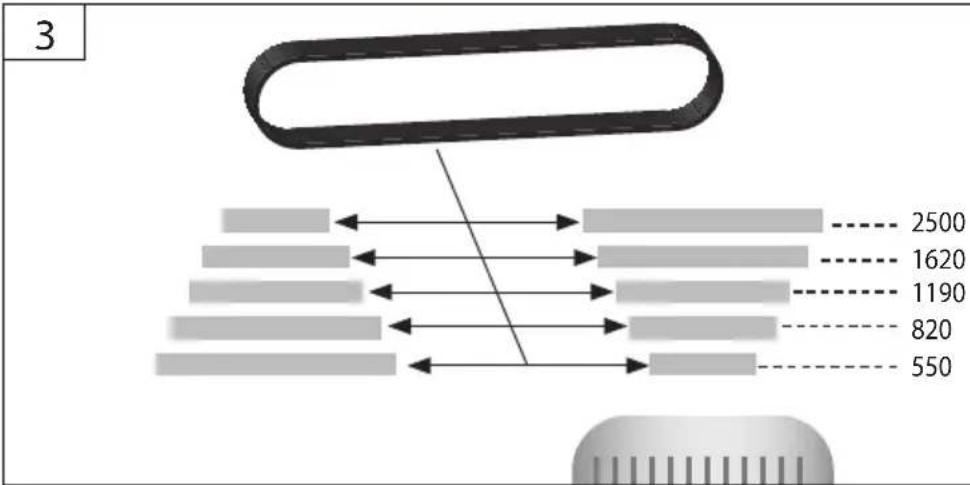

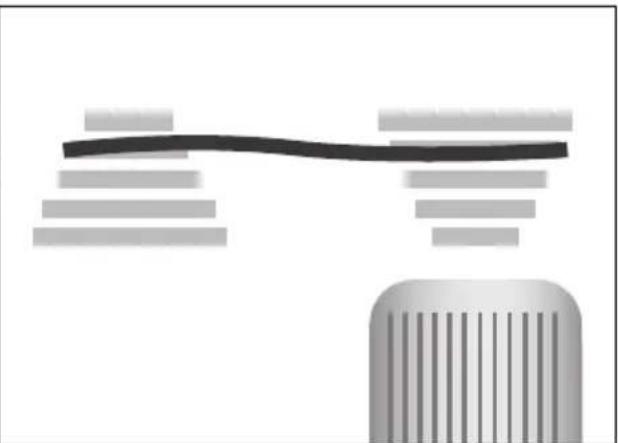

Numeri di giri mandrino 550-2500 min	-1
Numero di stadi 5
Sbraccio 104 mm
Capacità mandrino 3 - 16 mm
Attacco conico B16
max. Ø Foratura in acciaio 16 mm
Dimensione del ravolo LxP 164 x 162 mm
Piastra di appoggio LxP 190 x 298 mm
Diametro della colonna 46 mm
Lunghezza cavo di alimentazione	2,0 m
Tipi di cavo	H05V-F
Lunghezza	445 mm
Larghezza	225 mm
Altezza	590 mm
Peso netto/lordo	15,5 / 17 kg
Dati di rumorosità
Livello di rumorosità \( {\mathrm{L}}_{\mathrm{{pA}}} \)	67,8 dB (A)
Potenza della rumorosità \( {\mathrm{L}}_{\mathrm{{WA}}} \)	77,9 db (A)
Utilizzato le protezioni dell'udito!

I valori numerici riportati indicano i livelli di emis sione e non necessariamente i livelli di lavoro in sicurezza. Sebbene vi sua correndazione tra il livello di emissione e il livello di esposizione, ciò non più essere utilizzato in modo affidabile per determinare se siano necessarie o meno ulteriori misure di sicurezza. Tra i fattori che influenzano il livello effettivo di esposizione per gli utilizzatori ci sono le caratteristiche del locale di lavoro, altre sorgenti di rumore, ovvero il numero delle macchine e altri processi in esecuzione nelle vicinanze, ecc. Inoltre, il livello di esposizione consentito cui dovare da paese a paese. Queste informazioni intendono consentire all'utente della macchina di effettuare una migliorie valutazione dei pericoli e dei rischi.

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in

conoscenza gli elementi di commando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.

L'operaatore è responsabile verso i terzi degli incidenti oppure pericoli.

Possono lavorare con l'apparecchio solo le personne che hanno raggiunto 16 anni. L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controlo dell'istruttore.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Uso in conformità alla destinazione

Trapano da banco per la foratura di tipo leggero e medio in legno, metallo e plastica.

Utilizzare la macchina solo se è in perfette condizioni tecniche e rispettoando tutte le norme di sicurezza.

Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costrutto non assume alcuna responsabilità dei danni.

E' assolutamente vietato smontare, modificare e strumentalmente rimuovere i dispositivi di protezione installati sulla macchina, e montarci i dispositivi di protezione estranei.

Anche con l'uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.

• emissioni acustiche
• emissione di polvere
• vibrazioni delle mani e delle braccia
• Pericolo di uszioni Sia il dispositorio che il pezzo si riscaldano durante la lavorazione
  Pericolo di lesions! Utensili taglienti e spigoli del pezzo

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti e tranquilizzarlo. In caso di richiesta del pronto socorro comunicare le seguenti informazioni: 1. Luogo dell'incidente, 2. Tipo dell'incidente, 3.Numero dei feriti, 4. Tipo della ferita

Simboli

AVVERTENZA/ATTENZIONE!

Avverenza! Pericolò di lesioni da taglio!

Avviso alla pericolosa tensione elettrica

Avviso agli oggetti lanciati

AVVERTENZA - Per ridurre il rischio di una lezione, leggere il manuale operativo.

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina alla presa.

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Proteggerli alla umidità. Non esporre la macchina alle intemperie.

Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Divieto della manovra con la catenella

Divieto della manovra con i capelli lunghi

Divieto di operare in cravatta

Gli appearecchi elettrici/elettronici difettosi /o da smaltire devono essere consegnati ai centri autorizzati.

Simbolo CE

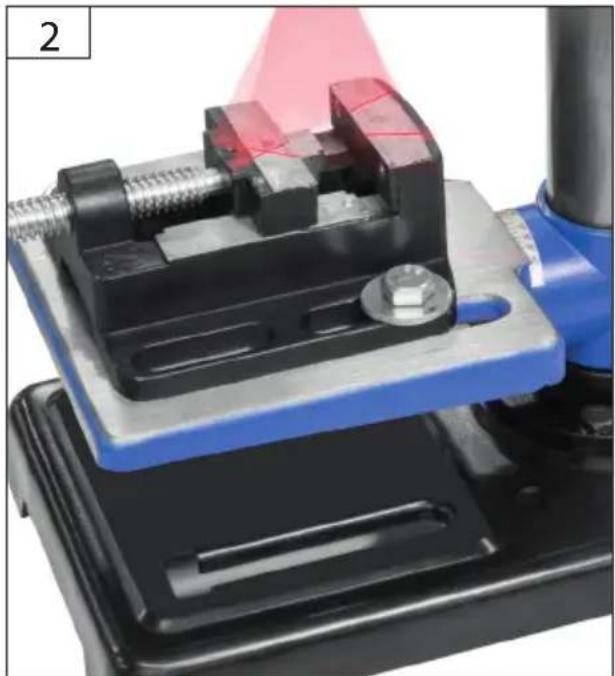

Il prodotto correponde alla classe laser 2 ai sensi della EN 60825-1:2014

Non guardare nel raggio laser

Avverenze di sicurezza generali

AVVERTENZA!

Durante l'uso di utensili elettrici devono essere rispetto le misure di sicurezza basilari di seguito riportate per prevenir rischi di folgorazione elettrica, di lezion e di incendio.

Leggere tutte le presentiindicazioni prima di usare\ questo utensile elettrico e conservare in modo sicuro\ le presentiindicazioni di sicurezza.

Mantenere il proprio posto di lavoro pulito ed in ordine. Posti e bianchi di lavoro disordinati incrementano il pericolo di infortuni e lesions.

Non esporre l'apparecchio alla pioggia, non utilizzarla nell'ambiente bagnato o umido.

Durante il lavoro con l'apparecchio assicurare sempre l'illuminazione sufficiente, rispett. buone condizioni di visibilità.

Non utilizzare elettroutensili all'interno degli ambienti con il rischio di esplosione, dove si trovano dei liquidi, gas o polveri infiammabili. Gli elettroutensili creano scintille che possono incendiare le polveri o vapori.

Proteggersi da folgorazione elettrica.

Evitare agli contatto tra parti del corpo ed oggetti messi a terra (ad es. tubazioni, radiatori, forn i elettrici ed apparecchi di refrigerazione). Se il vostro corpo èesso a terra, esiste un elevato rischio di scosse elettriche.

Tenere lontani i bambini ed altre persone dall'eletttroutensile Evitare che quando sopra possa entrare in contatto con l'utensile elettrico o con il cavo. In caso di disturazione potete perdere il controllo dell'apparecchio.

Assicurare una conservazione in sicurezza degli utensili elettrici. Gli utensili che non vengono utilizzati devono essere conservati in luogo asciutto, possibilmente in alto, al di fuori della portata di bambini oppure in un luogo non accessibile.

Non sovraccaricare l'apparecchio. Utilizzare per il sostro lavoro solo gli eletttroutensili idonei. Si lavora meglio e più in sicuro con gli eletttroutensili idonei e rispettoando la potenzaindicata. Il lavoro risulterà più efficente e più sicuro se si rispetta la gamma di potenzaindicata.

Non utilizzato l'utensile elettrico per scopi ai quali non è destinato. Per esempio non usare le seghe circolari per tagliare rami di alberi o ceppi di legno.

Indossare vestiti adeguati. Non indossare vestiti larghi e gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Per i lavori in ambienti esterni si consiglia l'uso di calzature di lavoro antiscivolo. Se si portano i capelli lunghi, indossare una rete per capelli.

Utilizzare dispositivi di protezione personale della corretta misura. Occhiali di protezione e dispositivi di protezione per l'udito devono essere sempre indossati. E' inoltre necessario l'uso di una maschera antipolvero o respiratoria. Maneggiando lame da taglio o lame seganti taglienti occorre indossare sempre quanti ben aderenti.

Se devono essere montate le cappe aspiranti e collettori di polveri, assicurarvi cheelli sono ben collegati e correttamente utilizzati. L'utilizzo di una cappa aspirante più diminuire il pericolò delle polveri.

Non utilizzato il cavo, in conflitto con il suo scopo, per portare I'eeltroutensile, per sospenderlo o per tirare la spina alla presa. Proteggere il cavo contro le temperature alte, olio, spigoli vivi od organi mobili dell'apparechio. I cavi danneggiati od aggrovigliati fanno aumento il rischio di scosse elettriche.

Fissare in sicurezza il pezzo da lavorare. Utilizzare dispositivi di serraggio oppure una morsa a vite per tenere fermo il pezzo da lavorare. In questa maniera il pezzo verrà fissato con maggiore sicurezza che a mano.

Evitare le posizioni inabituali per il vostro corpo. Lavorare con una buona stabilità e mantenere sempre l'equilibrio. In tal modo è possibile controllare meglio l'eletttroutensile nelle situazioni inaspettate.

Prendere cura dell'elettROUTensile.

Mantenere puliti e affiliati gli strumenti taglienti.
Gli strumenti taglienti ben trattati con lame appuntite divertano meno spesso storti e sono più facile da guidare.

Rispettore le istruzioni di lubrificazione e per la sostituzione degli utensili.

Controllare regolarmente la linea di connessione dell'utensile elettrico ed in caso di danneggiamento farla sostituire da un elettricista specializzato.

Controllare regolarmente le linee di prolungamento e sostituirle se risultano danneggiate.

Mantenere le maniglie asciutte, pulite e libere da olio e grasso.

Estrarre il connettore alla presa e/o rimuovere la batteria in caso di non utilizzo, prima di eseguire regolazioni sul dispositivo e prima di sostituire accessori come ad es. lame seganti, punte o frese.

Tale misura di sicurezza evita l'accensione involontaria di eletttroutensili.

Prima di accendere l'elettroutensile togliere via tutte le chiavi e cacciaviti diaggiustaggio. Un attrezzo o chiave che si trovi all'interno dell'organo ro-tante dell'apparecchio cui provocare degli infortuni.

Evitare l'accensione involontaria dell'apparecchio. Accertarsi, prima di connettere la spina in rete e/o accumulatore, portando o tenendolo, che I'elettrottensile sia disattivato. Se, portando I'elettrottensile, tenete il dito sull'interruttore o se connettete la spina dell'apparecchio accesso alla presa, si possono provocare degli infortuni.

Lavorando con un utensile elettrico all'aperto, utilizzare esclusivamente cavi di prolunga omologati per esterni e marcati di conseguenza. L'utilizzo del cavo di prolunga idoneo all'uso esterno diminuisce il rischio di scosse elettriche.

Fate attenzione a quello che state facendo, effettuare i lavori con gli elettroutensili con buon senso. Non utilizzare gli elettroutensili se siete stanchi o molto influenza di drophe, alcohol o medicine.

Anche un solo momento di disattenzione durante l'utilizzo dell'elettroutensile più provocare dei gravi infortuni.

Controllare l'apparecchio per verificare la presenza di eventuali danni.: Prima di riutilizzare l'apparecchio, è necessario verificare attendamente se i dispositivi di protezione lavorano in modo corretto e in conformità alla loro funzione.

Controllare se le parti mobili funzionano in modo perfettoswana gripparsi, o se vi sono parti danneggiate. Per poter garantire un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

I dispositivi di protezione e le parti danneggiate devono essere riparare o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.

Non utilizzato elettroutensili con interrottore guasto. L'electrontensile che non può essere spento od accesso è pericoloso e va riparato.

L'utensile elettrico deve essere riparato da un elettricista specializzato. Questo utensile elettrico corrisponde alle disposizioni di sicurezza vigenti. Le riparazioni devono essere eseguite esclusivamente da un elettricista specializzato ed usando ricambi originali, per evitare rischi di infortunio all'opereatore.

Attenzione!

La macchina delve essere fissata in sicurezza sul pavimento, usando idonee viti, per evitare il rischio di ribaltamento.

Controllare prima di agli utilizzato.

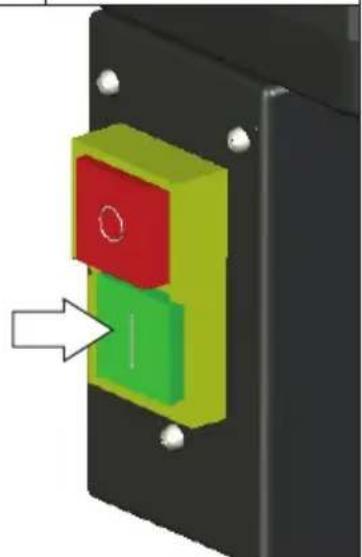

• il funzionamento regolare dell'interruttore on/off compreso l'interruttore di emergenza
• Prima di agli uso eseguire controlo visivo dell'apparecchio.
• Controllare i danni e serraggio soprattutto sui dis positivi di sicurezza, elementi elettrici di comando, cavi elettrici e fillettature. Prima dell'uso, sostituire eventuali componenti danneggiati.
• Prima diMETTAREinfunzioneI'apparecchio,assi - curarsi che la leva di bloccaggio del piano di lavoro. sua ben serrata.

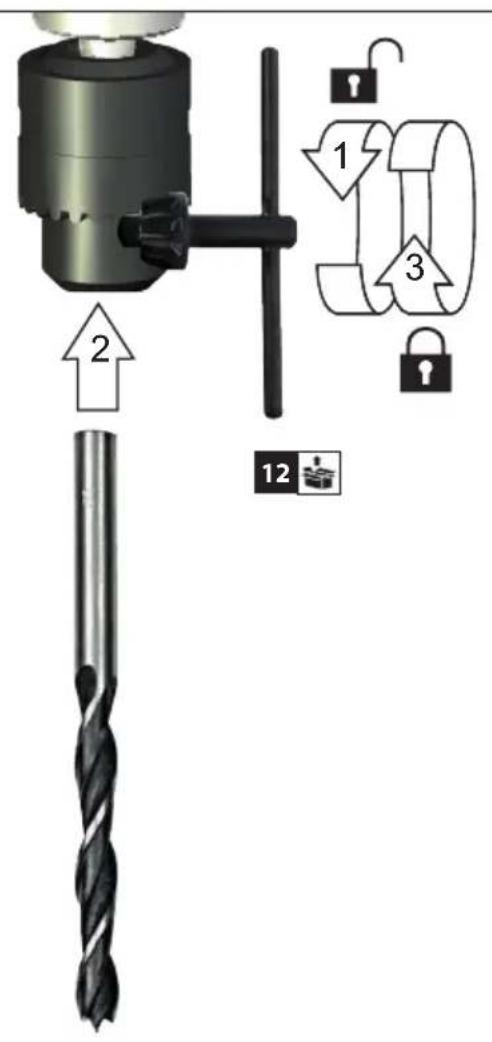

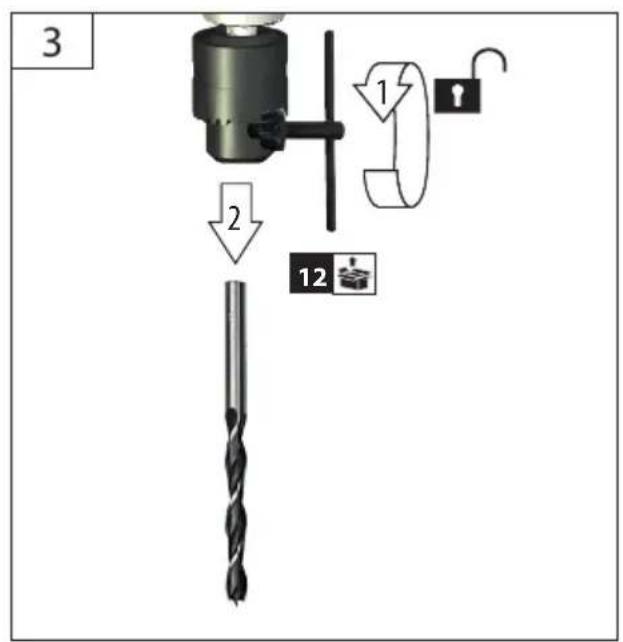

• Assicurarsi che la punta sia fissata saldamente nel mandrino di serraggio.

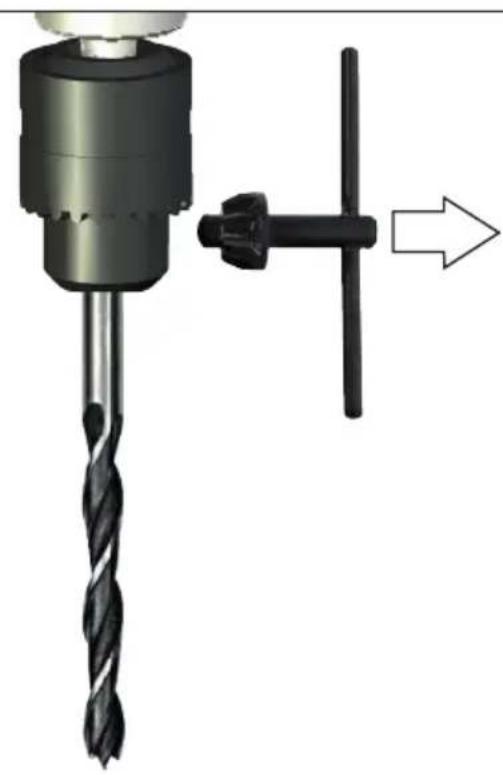

  TOGLIERE LE CHIAVI DI SERRAGGIO. Prima dell'avvio dell'apparecchio, fare sempre attenzione a verificare che non sia rimasta inserita alcuna chiave di serraggio.

Pericolo di lesioni!!

Non avvincare mai parti del corpo o gli abiti alle parti rotanti del dispositivo.

Utilizzare dispositivi di protezione personale della corretta misura.

Se si portano i capelli lunghi, indossare una rete per capelli.

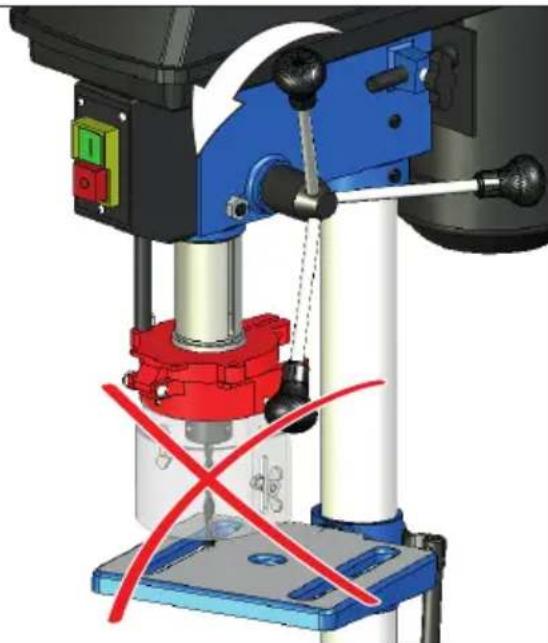

Non indossare quanti quando si lavora con il trapano. Non tentare di forare materiali che non abbiano una superficie pianza se non si dispone di una staffa di supporto adeguata.

Non avviare mai il trapano tenerdo premuta la punta del trapano sul materiale da forare.

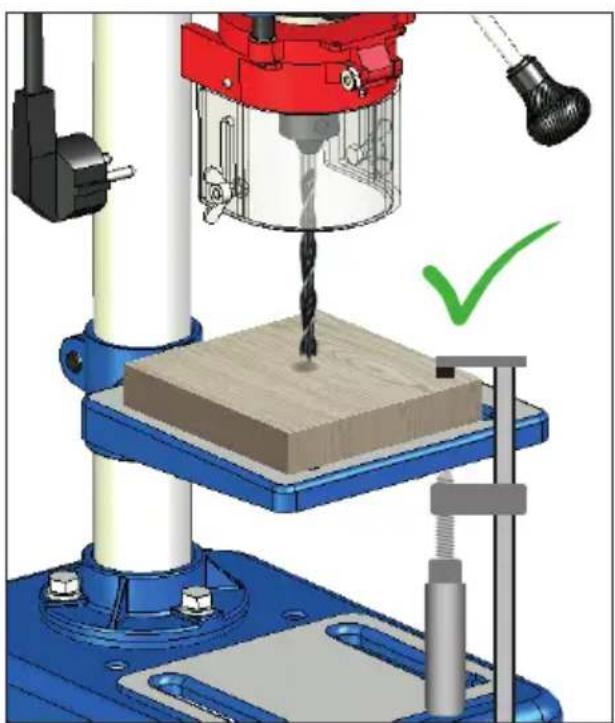

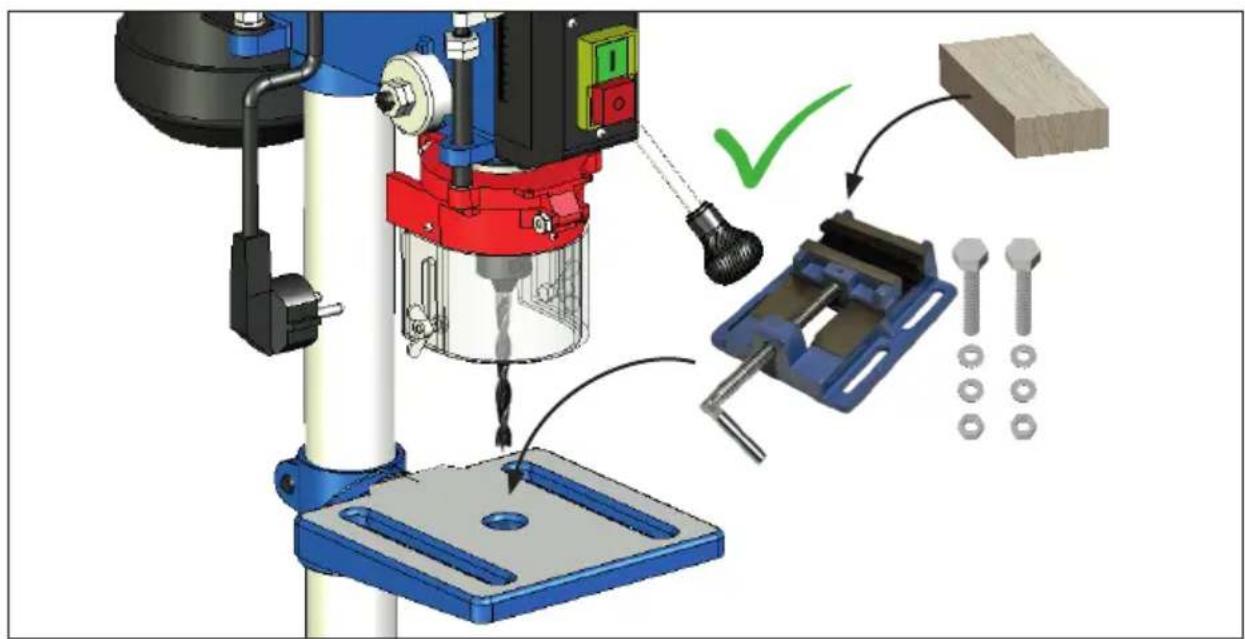

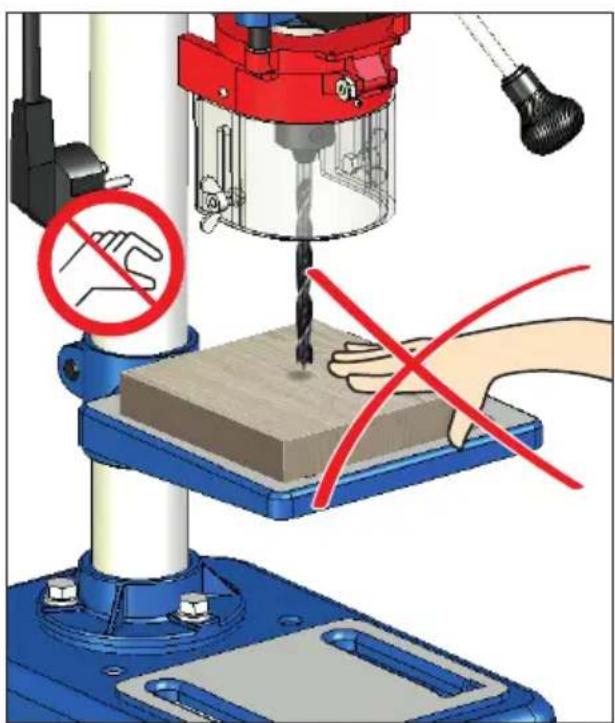

Utilizzare sempre staffe, morsetti o una morsa per fissare il pezzo sul piano di lavoro.

Impostare il trapano sempre alla velocità appropriata per il lavoro da eseguire.

Spagnere immediatamente ila macchina in caso di blocco. Staccare la spina di alimentazione e rimuovere il pezzo inceppato.

Non rimuovere trucioli o schegge cioè l'utensile è in funzione.

Collegamento Alla Rete

L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30mA ).

Alimentazione solo a corrent alternata monofase di tensione parla quella indicata sulla targhetto. Collegare solo a prese con contatto di terra.

Inserire la spina solo con interrottore su posizione,OFF".

Manutenzione

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina alla presa.

Prima di agli uso eseguire controlo visivo dell'apparecchio.

L'apparecchio non deve essere utilizzato se dann egliato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

Attenzione! Se il cavo d'alimentazione di quello apparecchio risultata danneggiato, il produttore o il suo centro d'assistenza tecnica o una persona di anni qualifica lo deve sostituire per evitare agli rischio.

Tutte le riparazioni e i lavori non descripte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.

Utilizzare solo gli accessori e ricambi originali.

Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l'acqua sul corpo della macchina!

Non pulire materie plastiche con un solvente o con liquidi inflammabili o tossici. Per pulire usare sostanto uno straccio umido.

Tutte le parti mobili trattare con olio ecologico.

Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiantete soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul site www.guede.com.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere alla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia oanche dopo il periodo di garanzia va sempre fattanell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante iltrasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Servizio

Avete le dati che si riconi? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul quello sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocamente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione Chattiamo bisogno del numero di seri, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Programma delle ispezioni e della manutenzione

Periodi di manutenzione programmata Prima di anni	messa in fun-zione	Dopo la messa in esercizio	Quando neces-sario
controllare i dispositivi di sicurezza	✓

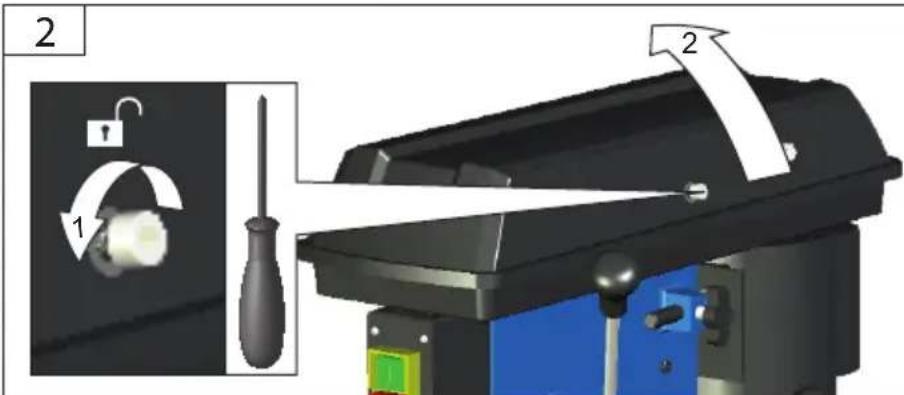

Controllare la cinghia trapezoidale e metterla eventualmente in tensione	✓

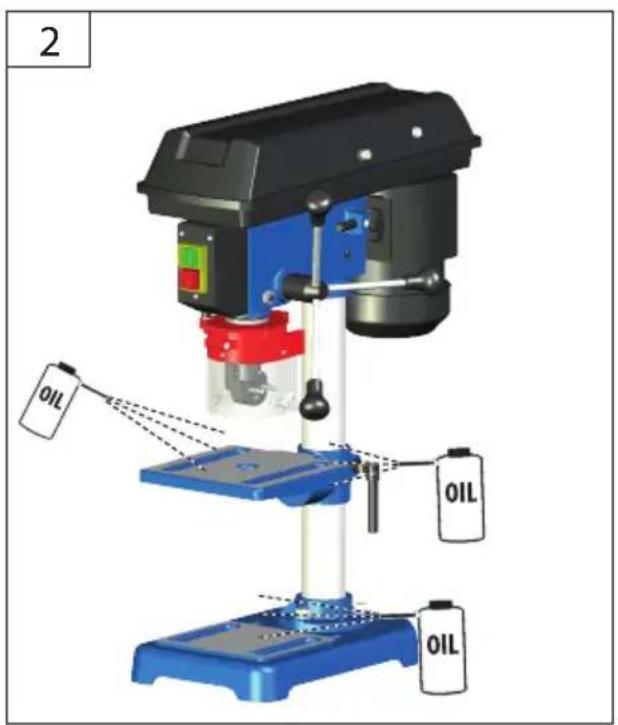

Lubricare colonna e piano di lavoro con un sottile strato di olio		✓
Pulire la spina conica			✓

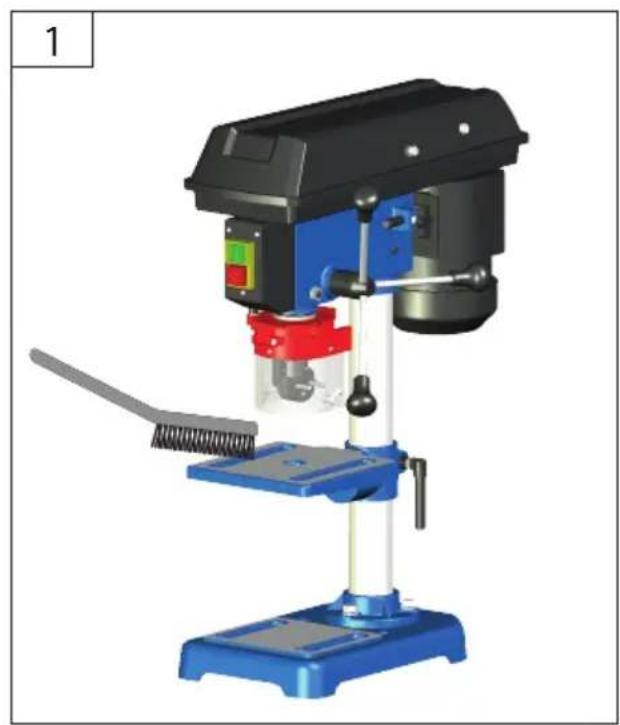

Pulire la macchina dalla polvere di foratura e dai trucoli metallici		✓

Technische Gegevens

Tafelboormachine GTB16 LASER 550 W

Verificazioni inainte de oriceutilizare

Utilizi numai accessori si piese de schimb originale.

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente=noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da moi non autorizzata, la presente dichiarazione除去 the propria validità.
