MANUALE UTENTE Uber Mic M-AUDIO

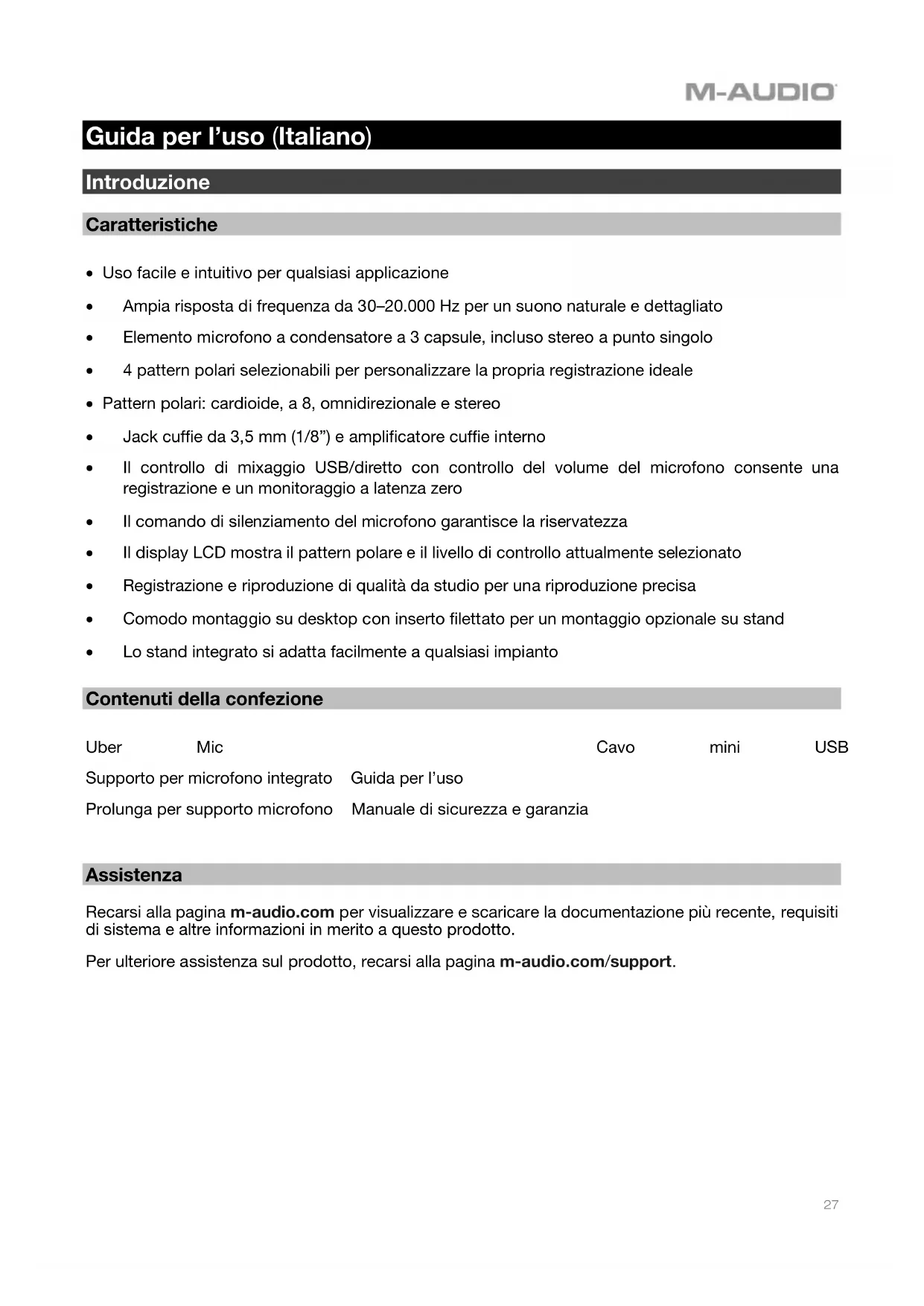

Guida per l’uso (Italiano) Introduzione Caratteristiche

• Uso facile e intuitivo per qualsiasi applicazione

• Ampia risposta di frequenza da 30–20.000 Hz per un suono naturale e dettagliato

• Elemento microfono a condensatore a 3 capsule, incluso stereo a punto singolo

• 4 pattern polari selezionabili per personalizzare la propria registrazione ideale

• Pattern polari: cardioide, a 8, omnidirezionale e stereo

• Jack cuffie da 3,5 mm (1/8”) e amplificatore cuffie interno

• Il controllo di mixaggio USB/diretto con controllo del volume del microfono consente una registrazione e un monitoraggio a latenza zero

• Il comando di silenziamento del microfono garantisce la riservatezza

• Il display LCD mostra il pattern polare e il livello di controllo attualmente selezionato

• Registrazione e riproduzione di qualità da studio per una riproduzione precisa

• Comodo montaggio su desktop con inserto filettato per un montaggio opzionale su stand

• Lo stand integrato si adatta facilmente a qualsiasi impianto Contenuti della confezione Uber Mic Cavo mini USB Supporto per microfono integrato Guida per l’uso Prolunga per supporto microfono Manuale di sicurezza e garanzia Assistenza Recarsi alla pagina m-audio.com per visualizzare e scaricare la documentazione più recente, requisiti di sistema e altre informazioni in merito a questo prodotto. Per ulteriore assistenza sul prodotto, recarsi alla pagina m-audio.com/support.28

Configurazione Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

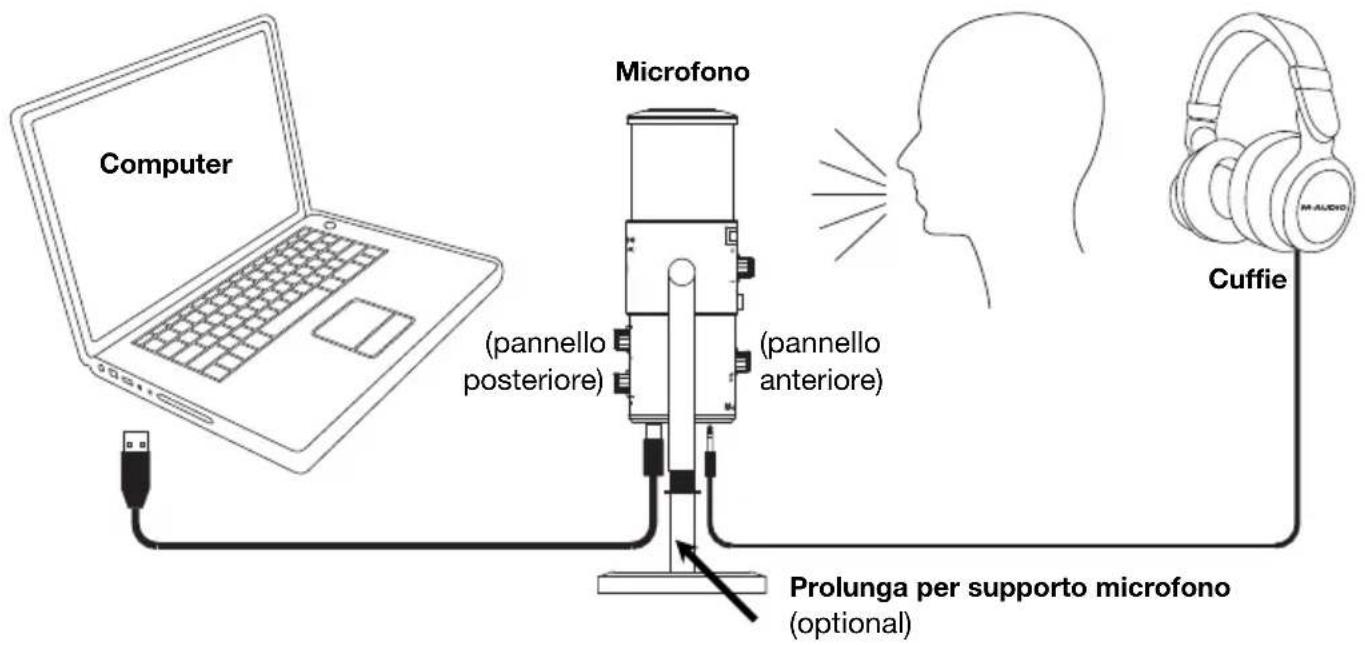

Schema dei collegamenti

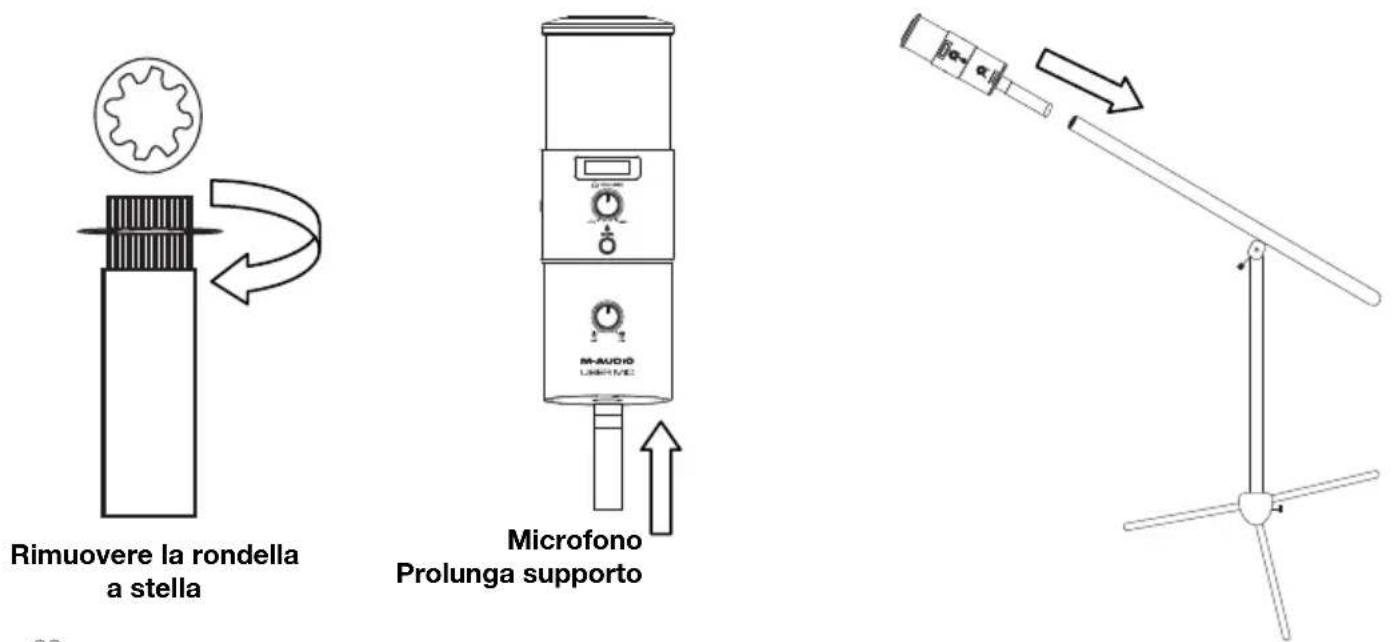

Configurazione con un supporto a braccio: Collegare la prolunga per il supporto microfono in dotazione al dispositivo di montaggio filettato a livello del pannello inferiore dell’Uber Mic. Quindi collegare la prolunga per il supporto microfono al dispositivo di montaggio dell’asta a giraffa. Nota bene: quando si collega un’asta a giraffa all’Uber Mic, la porta mini USB potrebbe essere bloccata. Servirsi della prolunga per il supporto microfono in dotazione per ottenere spazio in più per collegare il cavo USB e il cavo cuffie all’Uber Mic. Rimuovere la rondella a stella in quanto blocca a sua volta le porte USB e microfono. Computer Microfono Cuffie Prolunga per supporto microfono (optional) (pannello posteriore) (pannello anteriore) Microfono Prolunga supporto Rimuovere la rondella a stella29

Installazione consigliata Software: Con l’Uber Mic abbiamo incluso il Pro Tools | First M-Audio Edition in modo da consentirvi di iniziare immediatamente a fare musica con software professionale. Registrare l’Uber Mic su m-audio.com, e seguire le istruzioni di installazione di Pro Tools | First M-Audio Edition nel proprio Account utente. Nota per gli utenti Windows: per utilizzare il proprio Uber Mic con il Pro Tools | First M-Audio Edition, scaricare il driver Windows per Uber Mic da m-audio.com.

1. Collegare l’Uber Mic ad una porta USB disponibile sul computer.

2. Configurare l’Uber Mic come dispositivo predefinito di registrazione e riproduzione nelle

impostazioni del computer. Per maggiori informazioni, si veda il paragrafo Configurazione audio.

3. Regolare il selettore del Pattern Polare per la fonte che si sta registrando. Si veda il paragrafo

Operazione > Pattern Polari per maggiori dettagli.

4. Configurare il volume dell’ingresso audio del computer. Per maggiori informazioni, si veda il

paragrafo Operazione > Regolazione delle impostazioni del volume.

5. Configurare il volume dell’uscita audio del computer. Per maggiori informazioni, si veda il

paragrafo Operazione > Regolazione delle impostazioni del volume.

6. Aprire il proprio software preferito di chat vocale, streaming, podcast o registrazione. Per

configurare l’Uber Mic con il proprio software, aprire la scheda Preferiti, Impostazioni o Opzioni del software stesso per configurarlo in modo da ricevere e inviare audio con Uber Mic. Per maggiori informazioni, consultate il manuale del vostro software.

7. Parlare al microfono e girare la manopola Mic Gain per regolare il livello di segnale inviato dal

microfono al computer. Impostare questa manopola in modo che il gain sia a un livello “sano”, ma non un livello tale da provocare “salti” o picchi, causando distorsione dell’audio.

8. Girare la manopola Volume cuffie per regolare il livello del volume e ascoltare il segnale audio

con le cuffie collegate all’uscita cuffie dell’Uber Mic o servirsi di altoparlanti collegati alla scheda audio del computer.

9. Girare la manopola USB-Mic per regolare la miscela dei segnali inviati all’uscita cuffie. Girarla su

Mic per sentire maggiormente il segnale del microfono o su USB per sentire soprattutto il segnale di uscita del computer.30

Configurazione audio Per configurare l’Uber Mic come dispositivo di registrazione e riproduzione predefinito, seguire le indicazioni seguenti, basandosi sul proprio sistema operativo.

1. Servirsi del cavo USB in dotazione per collegare l’Uber Mic al computer.

2. Nella Barra delle applicazioni, individuare l’icona “Speaker” di controllo del Volume. Fare clic col tasto

destro del mouse e selezionare Dispositivi di riproduzione. Alternativamente, recarsi sul menu Start > Pannello di controllo (o Impostazioni > Pannello di controllo nella vista Classica) > Hardware e suoni > Suoni.

3. Nel pannello di controllo Audio di Windows, selezionare la scheda Riproduzione e selezionare l’M-Audio

Uber Mic come dispositivo predefinito.

4. Cliccare sulla scheda Registrazione e selezionare M-Audio Uber Mic come periferica predefinita.

5. Cliccare su Proprietà nell’angolo inferiore destro.

6. Nella nuova finestra, cliccare sulla scheda Avanzate e selezionare 2 canali, 16-bit, 48000 Hz (qualità da

DVD) come formato predefinito.

7. Togliere il segno di spunta da entrambe le caselle in Modalità esclusiva.

8. Cliccare su OK per chiudere la finestra Proprietà.

9. Cliccare su OK per chiudere il pannello di controllo Audio.

1. Servirsi del cavo USB in dotazione per collegare l’Uber Mic al computer.

2. Recarsi su Applicazioni > Utilità > Audio MIDI Setup.

3. Nella finestra Audio Devices (dispositivi audio), selezionare M-Audio Uber Mic nella colonna a sinistra.

4. Fare clic col tasto destro o premere Ctrl e cliccare su M-Audio Uber Mic, e selezionare Usa questo

dispositivo per l’ingresso audio.

5. Fare clic col tasto destro o premere Ctrl e cliccare su M-Audio Uber Mic e selezionare Usa questo

Configurazione dell’Uber Mic con il Software Nota per gli utenti Windows: per utilizzare il proprio Uber Mic con il Pro Tools | First M-Audio Edition, scaricare il driver Windows per Uber Mic da m-audio.com. Assicurarsi che il programma audio software sia configurato per ricevere audio dall'Uber Mic. Questo può essere solitamente fatto a livello delle “Preferenze” del software, della “Configurazione periferica” o in “Opzioni”. Per maggiori informazioni, consultate il manuale del vostro software.

1. Servirsi del cavo USB in dotazione per collegare l’Uber Mic al computer.

4. Aprire il menu a discesa Playback Engine e selezionare M-Audio Uber Mic.

Nota bene: può essere necessario salvare e riavviare il progetto.

5. Selezionare la Frequenza di campionamento e cliccare su OK per chiudere la finestra di configurazione

(Setup). Ora è possibile aggiungere tracce audio per ricevere audio da Uber Mic e trasmettere l'audio registrato tramite l'uscita per cuffie Uber Mic.31

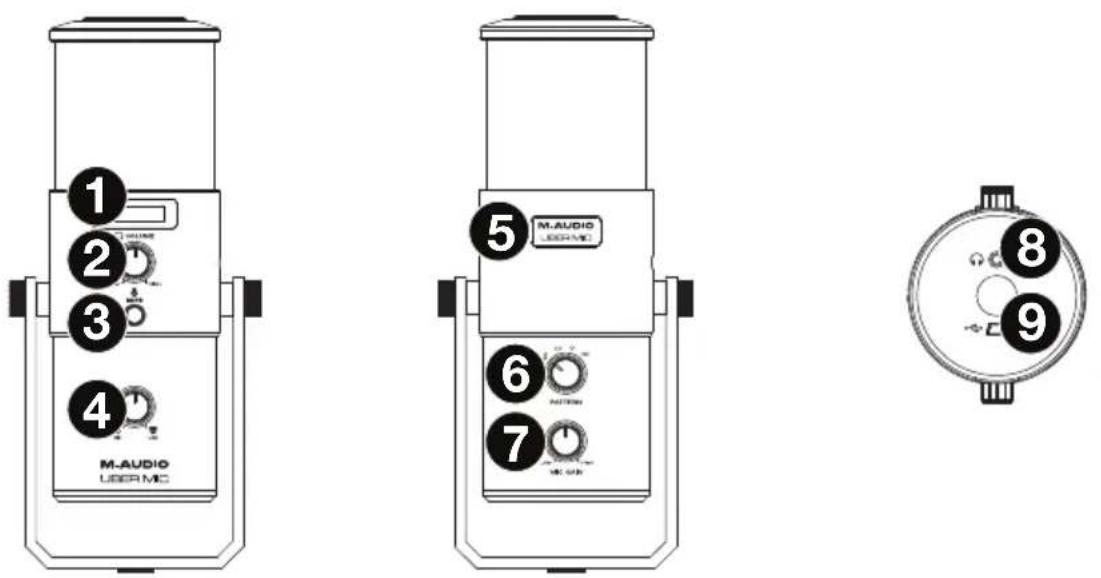

1. Display: questo display mostra il pattern polare corrente (Pattern) e l’ultima configurazione (Mic Gain o

Volume cuffie) regolata sul microfono.

2. Volume cuffie: girare questa manopola per regolare il volume dell’uscita cuffie.

3. Mute: premere questo tasto per silenziare o annullare il silenziamento del segnale microfono inviato al

computer. Questo tasto lampeggia quando è silenziato e sarà illuminato in maniera costante quando il silenziamento è annullato. (Quando silenziato, si sente ancora il segnale del microfono se la manopola Mic-USB è girata verso Mic, ma l’Uber Mic non invia audio al computer.)

4. Mic-USB: girare questa manopola per regolare la miscela dei segnali inviati all’uscita cuffie. Girarla su

Mic per sentire maggiormente il segnale del microfono o su USB per sentire soprattutto il segnale di uscita del computer. Suggerimento: se si riproduce audio sul computer e non si utilizza il microfono, si consiglia di girare questa manopola interamente verso USB.

5. Spia di alimentazione: questa targhetta si illumina quando l’Uber Mic è acceso.

6. Selettore di pattern: girare questa manopola per selezionare il pattern polare del microfono, che

determina il modo in cui il microfono acquisisce il suono nell’ambiente circostante. Si veda il paragrafo Operazione > Pattern polari per saperne di più.

7. Mic Gain: girare questa manopola per regolare il livello del segnale inviato dal microfono al computer.

Impostare questa manopola in modo che il gain sia a un livello “sano”, ma non un livello tale da provocare “salti” o picchi, causando distorsione dell’audio. Nota bene: i “tagli” sono indicati dal misuratore di volume del software che supera 0 dB e solitamente diventa rosso.

8. Uscita cuffie: collegare cuffie stereo standard da 1/8” (3,5 mm) a questa uscita per ascoltare il segnale

audio proveniente dal microfono e/o dal computer. Servirsi della manopola volume cuffie per regolare il volume. Servirsi della manopola Mic-USB per regolare la miscela dei due segnali. Nota bene: quando si utilizzano applicazioni per chat vocali,non collegare l’uscita cuffie agli altoparlanti. Si può creare un loop di feedback acustico o una scarsa qualità nella conversazione.

9. Porta mini USB: servirsi di un cavo mini USB standard (in dotazione) per collegare questa porta a una

porta USB sul computer(se si colega a un hub USB, assicurarsi che sia un hub alimentato). La porta USB del computer fornirà l’alimentazione all’Uber Mic. L’Uber Mic è un dispositivo compatibile, quindi non occorre installare ulteriori driver.32

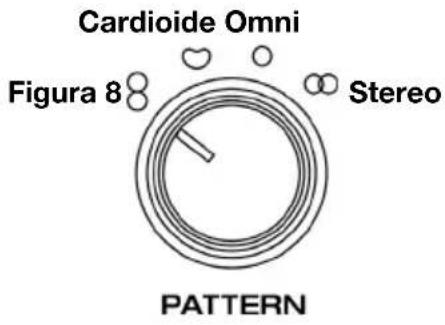

Operazione Pattern polari Per selezionare il pattern polare del microfono, girare la manopola Pattern Selector sull’impostazione desiderata.

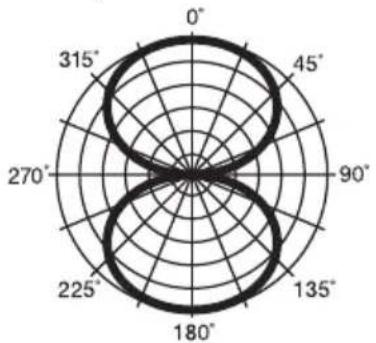

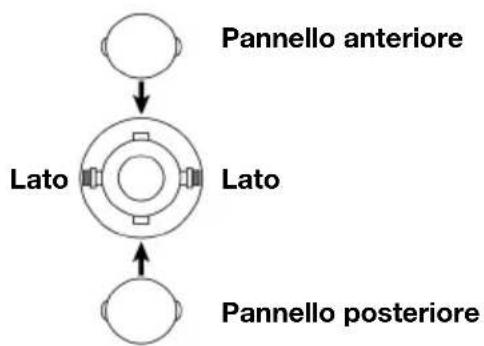

Figure 8 (bidirezionale)

Bidirezionale significa che il microfono acquisisce suoni dalla parte anteriore e posteriore del microfono stesso. I suoni provenienti dai lati del microfono non vengono acquisiti. Servirsi di questa impostazione di pattern con due o più sogetti (una fonte di fronte al microfono e l’altra rivolta verso il retro del microfono stesso) per interviste, strumenti o duetti. Cardioide

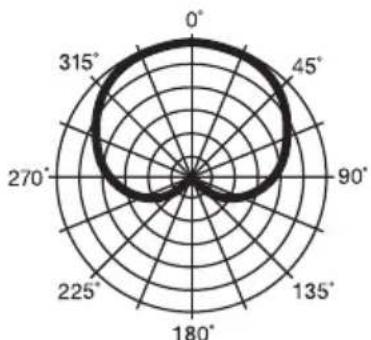

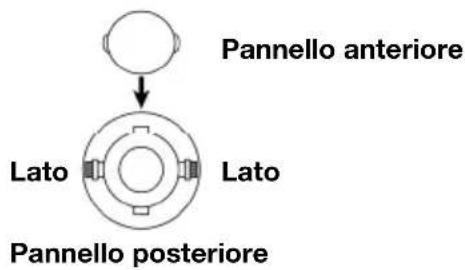

Cardioide significa che il microfono acquisisce suoni direttamente dalla parte anteriore del microfono stesso. I suoni provenienti dai lati e dalla parte posteriore del microfono non vengono acquisiti. Questa impostazione è ideale per podcast, voci fuori campo, voci e strumenti. Pannello posteriore Lato Lato Figura 8 Cardioide Omni Stereo Pannello anteriore Pannello posteriore Lato Lato Pannello anteriore33

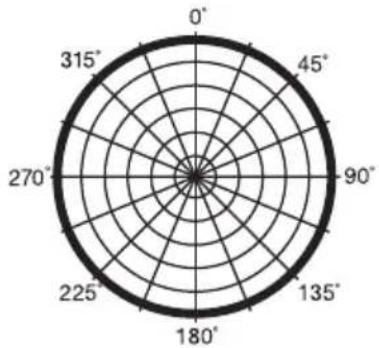

Omni significa che il microfono acquisisce suoni da tutte le direzioni. Servirsi di questa impostazione quando si desidera captare l’ambiente della sala. Iniziare collocando la parte anteriore del microfono rivolta verso la fonte audio principale. Questa impostazione è ideale per videoconferenze, registrazioni sul campo o eventi/orchestra. Stereo

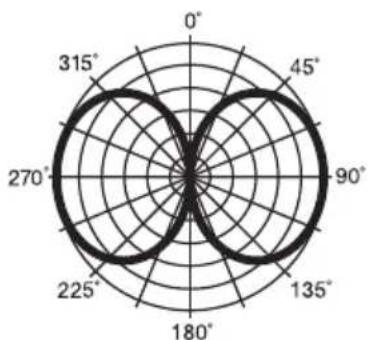

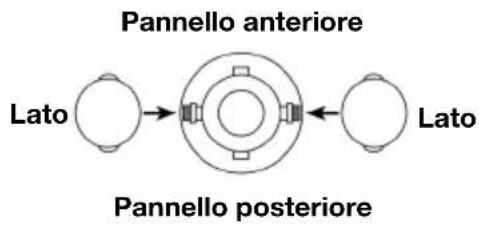

Stereo significa che il microfono acquisisce suoni dai lati sinistro e destro del microfono stesso. Per iniziare, puntare la parte anteriore del microfono verso la fonte audio, entro 5 cm o vari metri. Muovere la fonte audio verso sinistra o verso destra per ottenere più fonte nel canale sinistro o destro. Questa impostazione è ideale per voci, cori o strumenti. Se si utilizza un software di registrazione, impostare il canale di registrazione come traccia stereo (2 canali). Ciò garantisce che la registrazione stereo sia captata adeguatamente.

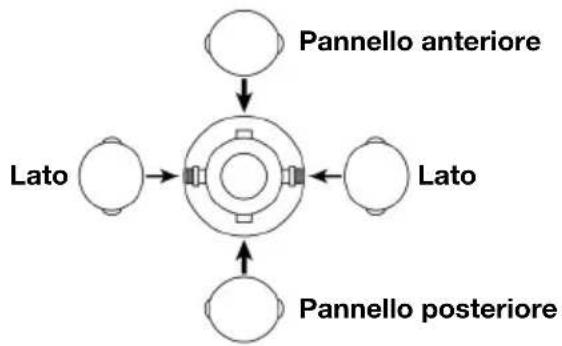

Collocamento del microfono L’Uber Mic è un microfono a direzionamento laterale che riceve audio da un’angolazione perpendicolare al mic —i microfoni frontali accettano il suono dall’estremità del microfono. Si vedano gli schemi qui di seguito per il corretto posizionamento del microfono.

Posizionamento errato del microfono Posizionamento corretto del microfono Pannello posteriore Lato Lato Pannello anteriore Pannello anteriore Pannello posteriore Lato Lato34

Regolazione delle impostazioni del volume Si vedano i passaggi seguenti per l’ordine migliore per regolare il volume delle varie fonti quando si chatta, si effettua lo streaming, un podcast o una registrazione.

1. Girare la manopola Mic Gain per regolare il livello del segnale inviato al computer. Impostare

questa manopola in modo che il gain sia a un livello “sano”, ma non un livello tale da provocare “salti” o picchi, causando distorsione dell’audio. Nota bene: i “tagli” sono indicati dal misuratore di volume del software che supera 0 dB e solitamente diventa rosso.

2. Girare la manopola Volume cuffie per regolare il livello del volume e ascoltare il segnale audio

con le cuffie collegate all’uscita cuffie dell’Uber Mic o servirsi di altoparlanti collegati alla scheda audio del computer.

3. Girare la manopola USB-Mic per regolare la miscela dei segnali inviati all’uscita cuffie. Girarla su

Mic per sentire maggiormente il segnale del microfono o su USB per sentire soprattutto il segnale di uscita del computer.

4. Configurare il volume dell’ingresso audio del computer.

• Windows: nella Barra delle applicazioni, individuare l’icona “Speaker” di controllo del Volume. Fare clic col tasto destro del mouse e selezionare Dispositivi di registrazione. Nel pannello di controllo Audio di Windows, fare clic sulla scheda Registrazione e poi su Proprietà nell’angolo inferiore destro. Cliccare sulla scheda Livelli e regolare il cursore del volume del Microfono su un livello “sano” senza distorsione. Nota bene: i “tagli” sono indicati dal misuratore di volume del software che supera 0 dB e solitamente diventa rosso.

• macOS: dal menu Apple, selezionare System Preferences. Selezionare l’icona Sound. Cliccare sulla scheda Ingresso e regolare il Volume d’ingresso circa sull’80%. Alzare o abbassare questa impostazione per ottenere un segnale “sano” senza distorsione. Nota bene: i “tagli” sono indicati dal misuratore di volume del software che supera 0 dB e solitamente diventa rosso.

5. Configurare il volume dell’uscita audio del computer:

• Windows: nella Barra delle applicazioni, individuare l’icona “Speaker” di controllo del Volume. Fare clic col tasto destro del mouse e selezionare Dispositivi di riproduzione. Nel pannello di controllo Audio di Windows, fare clic sulla scheda Riproduzione e poi su Proprietà nell’angolo inferiore destro. Cliccare sulla scheda Livelli e regolare il cursore del volume su un livello “sano” senza distorsione.

• macOS: dal menu Apple, selezionare System Preferences. Selezionare l’icona Sound. Selezionare a scheda Uscita e regolare il Volume circa su 100%.35
