MANUAL DE USUARIO Uber Mic M-AUDIO

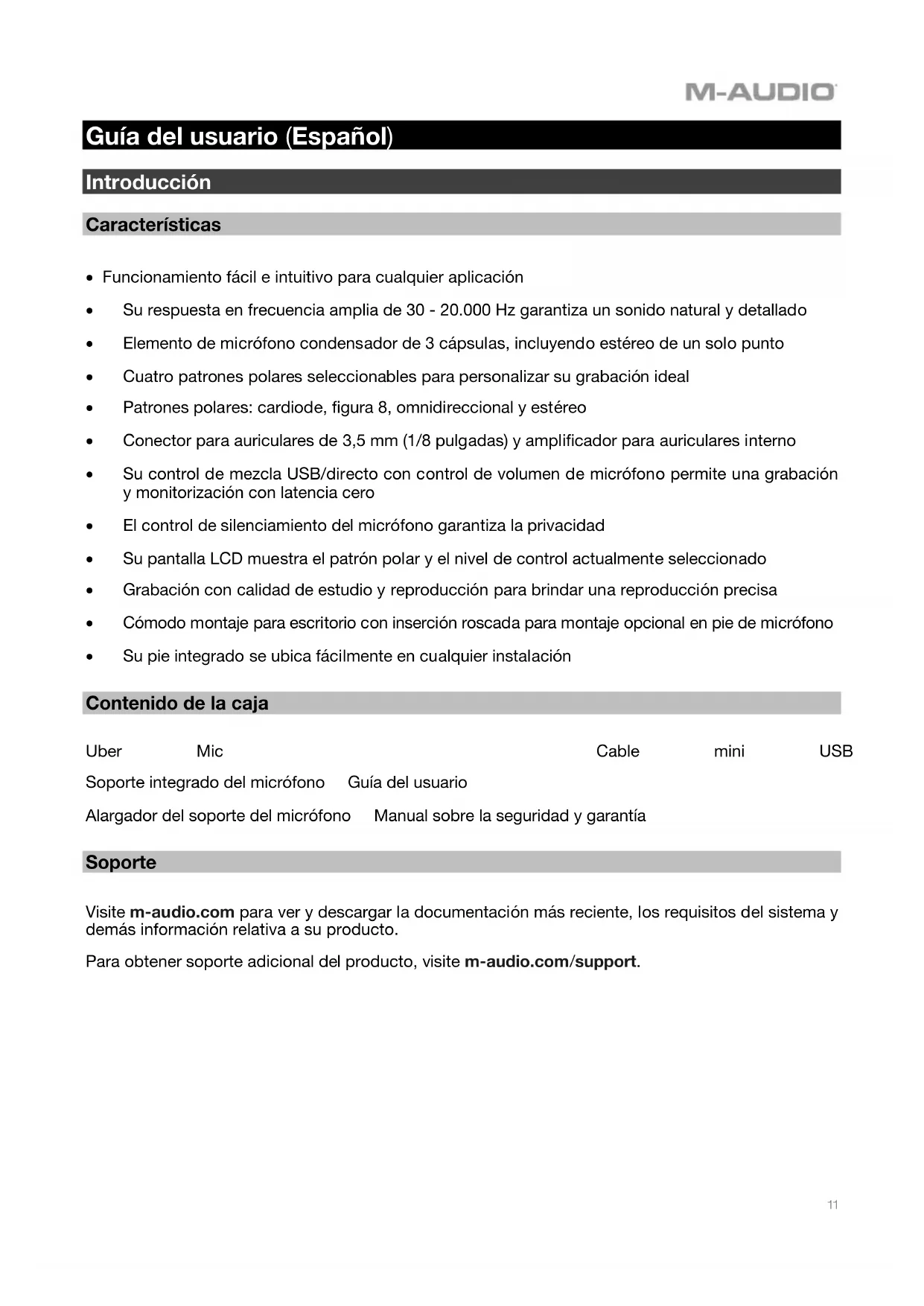

Guía del usuario (Español) Introducción Características

• Funcionamiento fácil e intuitivo para cualquier aplicación

• Su respuesta en frecuencia amplia de 30 - 20.000 Hz garantiza un sonido natural y detallado

• Elemento de micrófono condensador de 3 cápsulas, incluyendo estéreo de un solo punto

• Cuatro patrones polares seleccionables para personalizar su grabación ideal

• Su control de mezcla USB/directo con control de volumen de micrófono permite una grabación y monitorización con latencia cero

• El control de silenciamiento del micrófono garantiza la privacidad

• Su pantalla LCD muestra el patrón polar y el nivel de control actualmente seleccionado

• Grabación con calidad de estudio y reproducción para brindar una reproducción precisa

• Cómodo montaje para escritorio con inserción roscada para montaje opcional en pie de micrófono

• Su pie integrado se ubica fácilmente en cualquier instalación Contenido de la caja Uber Mic Cable mini USB Soporte integrado del micrófono Guía del usuario Alargador del soporte del micrófono Manual sobre la seguridad y garantía Soporte Visite m-audio.com para ver y descargar la documentación más reciente, los requisitos del sistema y demás información relativa a su producto. Para obtener soporte adicional del producto, visite m-audio.com/support.12

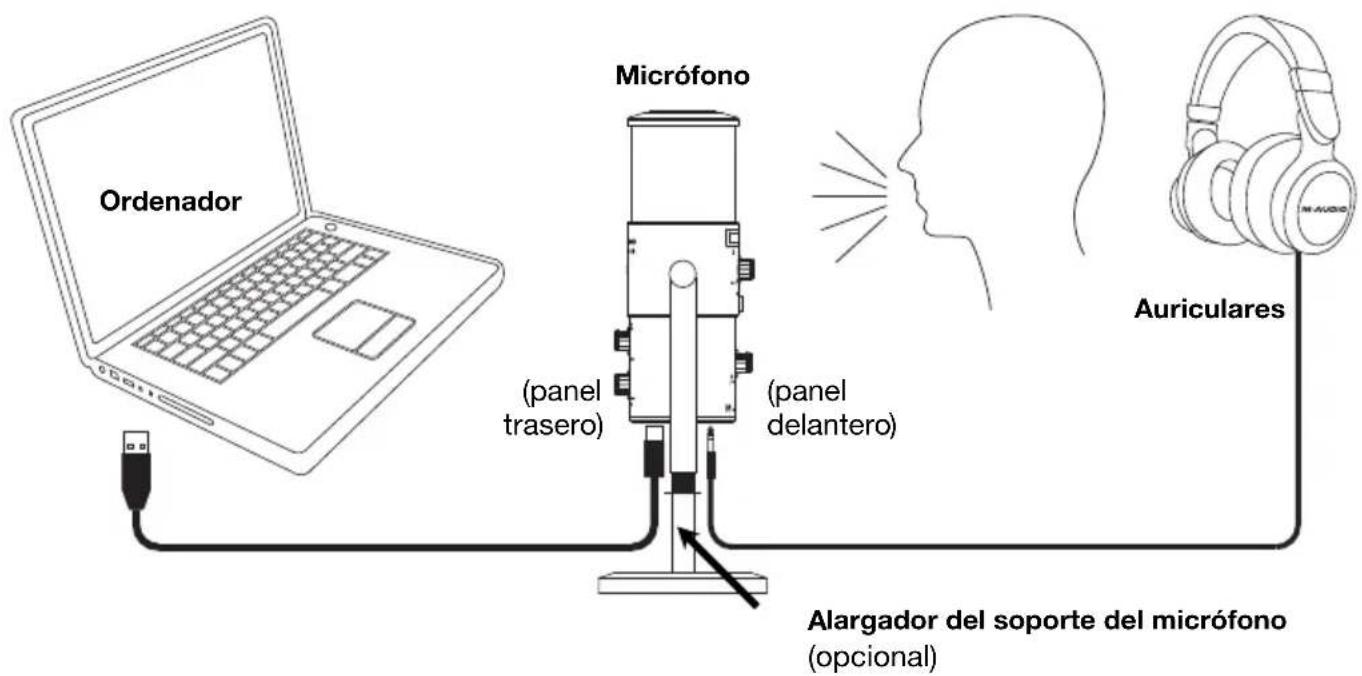

Instalación Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado. Diagramas de conexión

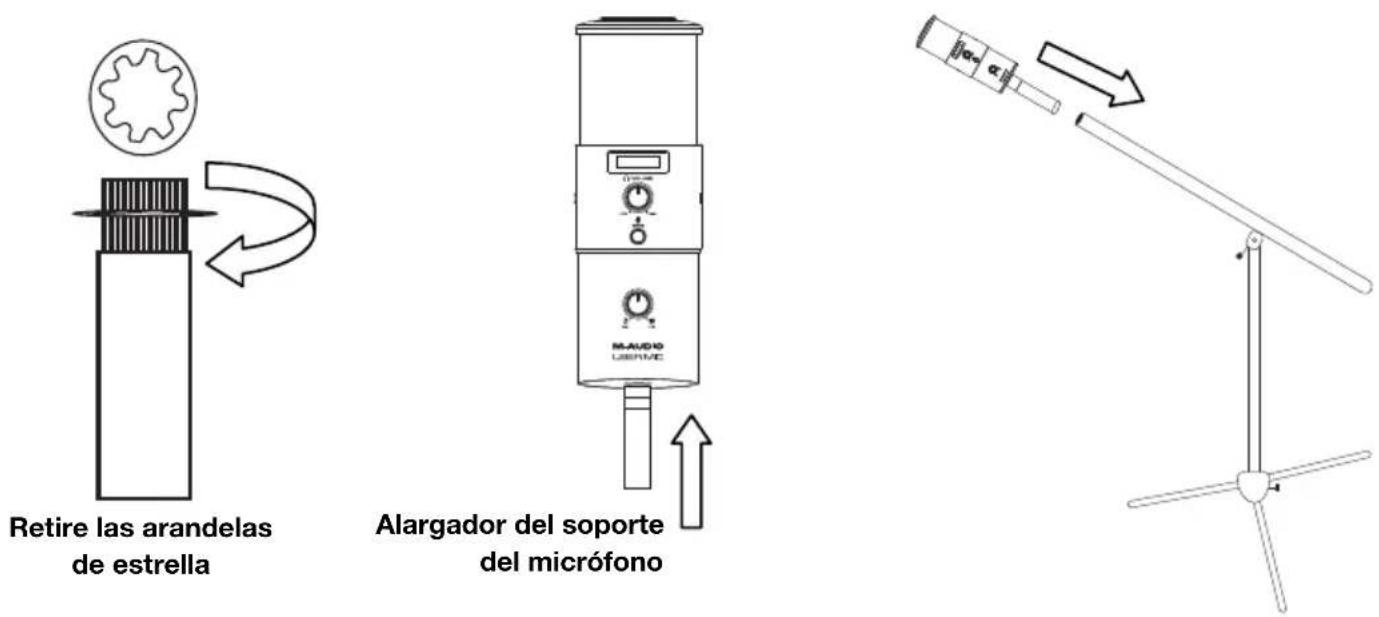

Instalación con un soporte de brazo giratorio: Conecte el alargador del soporte del micrófono incluido al montaje roscado del panel inferior delUber Mic. Luego conecte el alargador del soporte del micrófono al montaje del brazo giratorio. Nota: Al conectar el brazo giratorio al Uber Mic, el puerto mini USB podría quedar obstruido. Utilice el alargador del soporte del micrófono incluido a fin de crear un espacio adicional para conectar el cable USB y el cable de los auriculares al Uber Mic. Retire las arandelas de estrella ya que también obstruirán el puerto USB y el puerto de los auriculares.

Ordenador Micrófono Auriculares

Alargador del soporte del micrófono Retire las arandelas de estrella13

Instalación recomendada Software: Hemos incluido Pro Tools | First M-Audio Edition con su Uber Mic de modo que puede comenzar a hacer música con software profesional en cuanto lo saca de la caja. Registre su Uber Mic en m-audio.com y siga las instrucciones de instalación de Pro Tools | First M-Audio Edition en su Cuenta de usuario. Nota para los usuarios de Windows: Para utilizar su Uber Mic con Pro Tools | First M-Audio Edition, descargue el controlador para Windows para el Uber Mic desde m-audio.com. Inicio rápido

1. Conecte el Uber Mic a un puerto USB disponible en su ordenador.

2. Configure el Uber Mic como su dispositivo de grabación y reproducción predeterminado en la

configuración de su ordenador. Para más detalles, consulte la sección Ajuste del audio.

3. Ajuste el selector Polar Pattern (patrón polar) para la fuente que está grabando. Para más

detalles, consulte la sección Funcionamiento > Patrones polares.

4. Ajuste el volumen de entrada de audio de su ordenador. Para más detalles, consulte la sección

Funcionamiento > Cómo modificar los ajustes de volumen.

5. Ajuste el volumen de salida de audio de su ordenador. Para más detalles, consulte la sección

Funcionamiento > Cómo modificar los ajustes de volumen.

6. Abra su software de chat de voz, streaming, podcasting o grabación favorito. Para configurar su

Uber Mic con su software, abra Preferences (Preferencias), Device Setup (Configuración de dispositivo) u Options (Opciones) de su software a fin de configurarlo para enviar y recibir audio mediante el Uber Mic. Para más información, consulte el manual de su software.

7. Hable al micrófono y gire la perilla Mic Gain para ajustar el nivel de la señal que el micrófono

envía a su ordenador. Ajuste esta perilla de manera que la ganancia este a un nivel “saludable” pero no tan alto que la señal se “recorte” o llegue al pico, causando distorsiones en el audio.

8. Gire la perilla volumen de los auriculares para ajustar el nivel de volumen y escuchar la señal

de audio con auriculares conectados a la salida para auriculares del Uber Mic o para usar altavoces conectados a la tarjeta de sonido de su ordenador.

9. Gire la perilla USB-Mic para ajustar la mezcla de las señales de enviadas a la salida de

auriculares. Gírela hacia Mic para escuchar más de la señal del micrófono, o gírela hacia USB para escuchar más de la señal de salida de su ordenador.14

Ajuste del audio Para configurar el Uber Mic como dispositivo de grabación y reproducción predeterminado, siga las indicaciones que se incluyen a continuación sobre la base del sistema operativo de su ordenador. Windows:

1. Use el cable USB incluido para conectar el Uber Mic a su ordenador.

2. En la barra de tareas, localice el icono del altavoz que corresponde al control de volumen. Haga clic

derecho en él y seleccione Playback Devices (Dispositivos de reproducción). Como alternativa, haga clic en Start Menu (menú Inicio) > Control Panel (Panel de control) (o Settings [Ajustes] > Control Panel en la Vista clásica) > Hardware and Sound (Hardware y sonido) > Sound (Sonido).

3. En el panel de control de Windows Sound (Sonido de Windows), seleccione la pestaña Playback y

seleccione M-Audio Uber Mic como dispositivo predeterminado.

4. Haga clic en la pestaña Recording (Grabación) y seleccione M-Audio Uber Mic como el dispositivo

5. Haga clic en Properties (Propiedades) en la esquina inferior derecha.

6. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel, 16-bit, 48000

Hz (DVD Quality) [2 canales, 16 bits, 44100 Hz (calidad de DVD)] como formato predeterminado.

7. Deseleccione ambas casillas debajo de Exclusive Mode (Modo exclusivo).

8. Haga clic en OK (Aceptar) para cerrar la ventana Properties.

9. Haga clic en OK para cerrar el panel de control Sound.

1. Use el cable USB incluido para conectar el Uber Mic a su ordenador.

2. Vaya a Applications (Aplicaciones) > Utilities (Utilidades) > Audio MIDI Setup Configuración de audio MIDI).

3. En la ventana Audio Devices seleccione M-Audio Uber Mic en la columna izquierda.

4. Haga clic derecho o pulse Ctrl y haga clic en M-Audio Uber Mic y seleccione Use this device for sound

input (Utilizar este dispositivo como entrada de sonido).

5. Haga clic derecho o pulse Ctrl y haga clic en M-Audio Uber Mic y seleccione Use this device for sound

input (Utilizar este dispositivo como salida de sonido) para monitorizar las señales del micrófono/ordenador a través de la salida para auriculares del Uber Mic.

6. Salga de la configuración MIDI de audio.

Configuración del Uber Mic con su software Nota para los usuarios de Windows: Para utilizar su Uber Mic con Pro Tools | First M-Audio Edition, descargue el controlador para Windows para el Uber Mic desde m-audio.com. Asegúrese de que su programa de software de audio esté configurado para recibir audio desde el Uber Mic. Esto puede hacerse habitualmente en Preferences (Preferencias), Device Setup (Configuración de dispositivos) u Options (Opciones). Para más información, consulte el manual de su software. Para configurar Uber Mic con Pro Tools | First M-Audio Edition:

1. Use el cable USB incluido para conectar el Uber Mic a su ordenador.

2. Abra Pro Tools | First M-Audio Edition.

3. Vaya a Setup > Playback Engine… (Configuración > Motor de reproducción).

4. Abra el menú desplegable Playback Engine y seleccione M-Audio Uber Mic.

Nota: Es posible que tenga que guardar y reiniciar su proyecto.

5. Seleccione su Sample Rate (Tasa de muestreo) y luego haga clic en OK para cerrar la ventana de

Puede agregar ahora pistas de audio para recibir audio de Uber Mic y transmitir audio grabado a través de las Salida de auriculares de Uber Mic.15

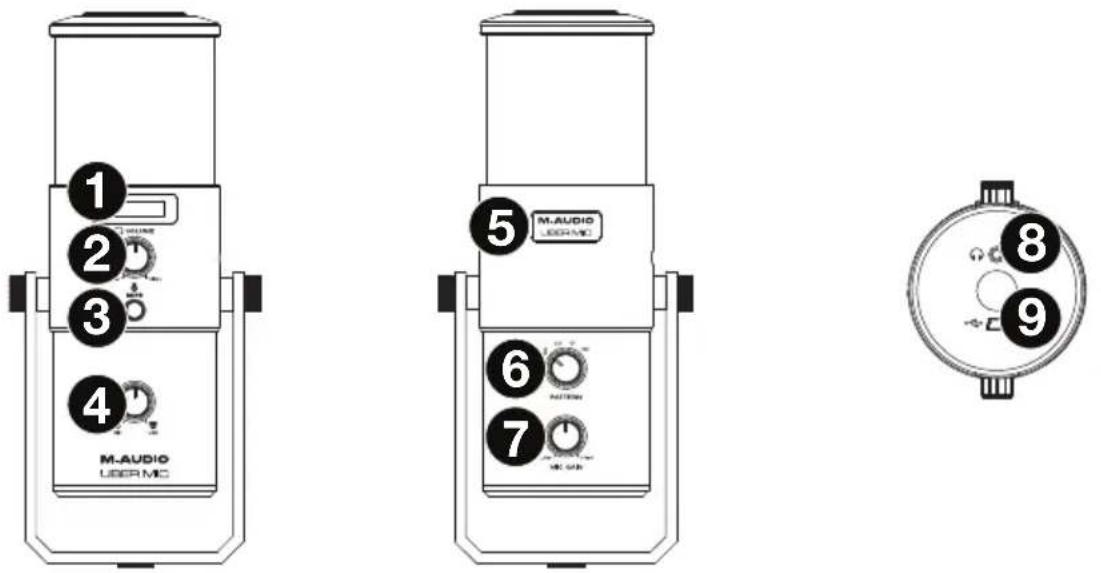

Características Vista anterior Vista posterior Lado inferior

1. Pantalla: Esta pantalla muestra el patrón polar actual (Pattern) y el último valor (Mic Gain o volumen

de los auriculares) que ajustó en el micrófono.

2. Volumen de auriculares: Gire esta perilla para ajustar el volumen de las salidas para auriculares.

3. Mute: Pulse este botón para silenciar o anular el silenciamiento de la señal del micrófono enviada a su

ordenador. Este botón parpadeará mientras esté silenciado y permanecerá encendido cuando no lo esté. (Cuando esté silenciado, aún escuchará la señal del micrófono si se gira la perilla Mic-USB hacia Mic, pero quédese tranquilo que el Uber Mic no está enviando audio a su ordenador.)

4. Mic-USB: Gire esta perilla para ajustar la mezcla de las señales enviadas a la salida de auriculares.

Gírela hacia Mic para escuchar más de la señal del micrófono, o gírela hacia USB para escuchar más de la señal de salida de su ordenador. Consejo: Si está reproduciendo audio en su ordenador y no está utilizando el micrófono, le recomendamos girar esta perilla completamente hacia USB.

5. Luz de encendido: Esta placa de identificación se iluminará cuando se encienda el Uber Mic.

6. Selector de patrón: Gire esta perilla para seleccionar el patrón polar del micrófono, el cual determina

la manera en la que el micrófono capta el sonido del ambiente que lo rodea. Para aprender más sobre esto, consulte la sección Funcionamiento > Patrones polares.

7. Mic Gain: Gire esta perilla para ajustar el nivel de la señal que el micrófono envía a su ordenador.

Ajuste esta perilla de manera que la ganancia este a un nivel “saludable” pero no tan alto que la señal se “recorte” o llegue al pico, causando distorsiones en el audio. Nota: El “recorte” es indicado por el medidor de volumen de su software cuando este excede los 0 dB y por lo general, se vuelve rojo.

8. Salida para auriculares: Conecte auriculares estéreo de 3,5 mm (1/8 pulg.) a esta salida para

escuchar la señal de audio proveniente del micrófono y/o su ordenador. Gire la perilla de volumen de auriculares para ajustar el volumen. Use la perilla Mic-USB para ajustar la mezcla de las dos señales. Nota: Cuando utilice aplicaciones de chat de voz, no conecte la salida para auriculares a altavoces alimentados. Esto puede generar un bucle de acople acústico o una conversación con mala calidad de sonido.

9. Puerto mini USB: Utilice un cable mini USB estándar (incluido) para conectar este puerto a un puerto

USB en su ordenador (si lo conecta a un concentrador USB, asegúrese de que sea un concentrador alimentado). El puerto USB del ordenador suministra suficiente alimentación al Uber Mic. El Uber Mic cumple con la clase, por lo que no es necesario instalar drivers adicionales.16

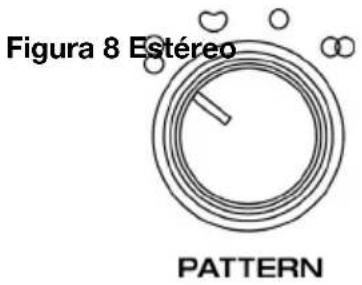

Funcionamiento Patrones polares Para seleccionar el patrón polar del micrófono, gire la perilla Pattern Selector hasta el ajuste deseado.

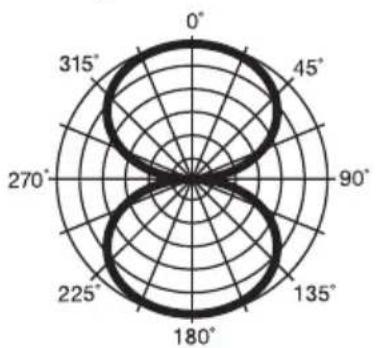

Bidireccional significa que el micrófono capta el sonido que se encuentra por delante y por detrás de él. El sonido a los costados del micrófono no se capta. Utilice este ajuste patrón en el caso de dos o más personas (una enfrente del micrófono y otra por detrás del mismo) para entrevistas, instrumentos o duetos vocales. Cardioide

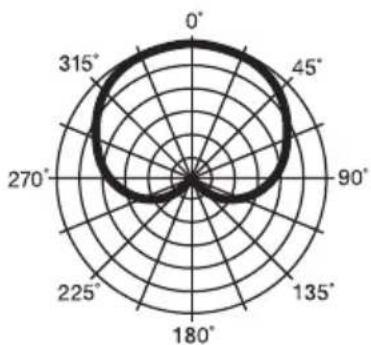

Cardioide significa que el micrófono capta el sonido que se encuentra directamente por delante de él. El sonido a los costados y por detrás del micrófono no se capta. Este ajuste de patrón es ideal para podcasts, locuciones, voces e instrumentos. Parte delantera Parte trasera Costado Figura 8 Estéreo Cardioide Omnidireccional Costado Parte delantera Parte trasera Costado Costado17

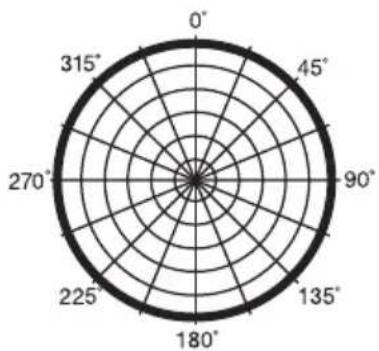

Omni significa que el micrófono capta el sonido por igual desde todas las direcciones. Utilice este ajuste de patrón en situaciones en las que desee captar el sonido ambiente de la sala. Comience orientando la parte delantera del micrófono hacia la fuente de sonido principal. Este ajuste de patrón es ideal para llamadas en conferencia, grabaciones en campo o eventos/orquesta.

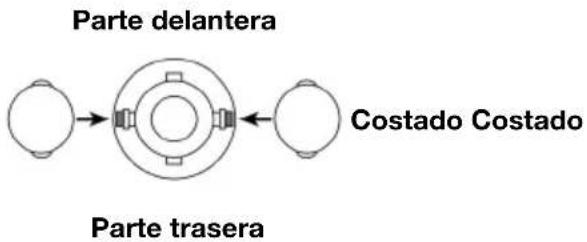

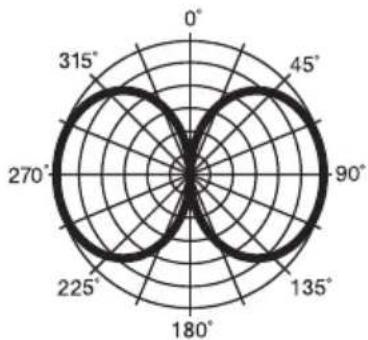

Estéreo significa que el micrófono capta el sonido que se encuentra a los costados. Para comenzar, oriente la parte delantera del micrófono hacia la fuente de sonido, a una distancia entre 2 pulgadas o varios pies. Mueva la fuente de sonido hacia el lado izquierdo o derecho de micrófono para captar la mayor parte de la fuente ya sea en el canal izquierdo o derecho. Este ajuste de patrón es ideal para voces, coros o instrumentos. Si está utilizando software de grabación, ajuste el canal de grabación como pista estéreo (2 canales). Esto garantiza que su grabación estéreo será captada correctamente.

Ubicación del micrófono El Uber Mic es un micrófono de captación lateral, el cual recibe el sonido desde un ángulo perpendicular al micrófono—a diferencia de un micrófono de captación frontal, el cual capta el sonido desde un “extremo” del micrófono. Vea en el siguiente diagrama la ubicación correcta del micrófono.

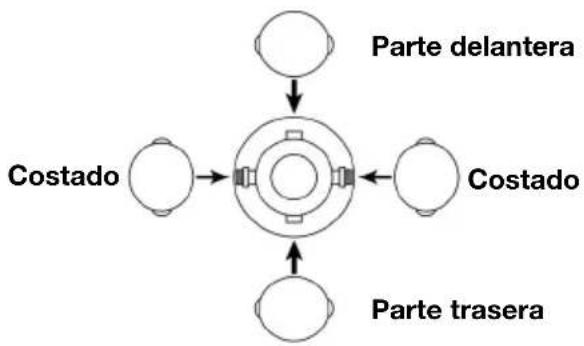

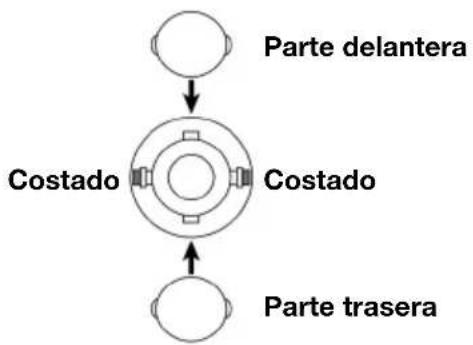

Ubicación incorrecta del micrófono Ubicación correcta del micrófono Parte delantera Parte trasera Costado Costado Parte delantera Parte trasera Costado Costado18

Cómo modificar los ajustes de volumen Consulte en los siguientes pasos el mejor orden para ajustar el volumen de las diferentes fuentes cuando realice conversaciones de voz, streaming, podcasting o grabaciones.

1. Gire la perilla Mic Gain para ajustar el nivel de la señal que se envía a su ordenador. Ajuste esta

perilla de manera que la ganancia este a un nivel “saludable” pero no tan alto que la señal se “recorte” o llegue al pico, causando distorsiones en el audio. Nota: El “recorte” es indicado por el medidor de volumen de su software cuando este excede los 0 dB y por lo general, se vuelve rojo.

2. Gire la perilla volumen de los auriculares para ajustar el nivel de volumen y escuchar la señal

de audio con auriculares conectados a la salida para auriculares del Uber Mic o para usar altavoces conectados a la tarjeta de sonido de su ordenador.

3. Gire la perilla USB-Mic para ajustar la mezcla de las señales de enviadas a la salida de

auriculares. Gírela hacia Mic para escuchar más de la señal del micrófono, o gírela hacia USB para escuchar más de la señal de salida de su ordenador.

4. Ajuste el volumen de entrada de audio de su ordenador:

• Windows: En la barra de tareas, localice el icono del altavoz que corresponde al control de volumen. Haga clic derecho en él y seleccione Recording Devices (Dispositivos de grabación). En el panel de control de Windows Sound, haga clic en la pestaña Recording y en Properties en la esquina inferior derecha. Haga clic en la pestaña Levels (Niveles) y ajuste el deslizador de volumen del micrófono a un nivel “saludable” sin distorsión. Nota: El “recorte” es indicado por el medidor de volumen de su software cuando este excede los 0 dB y por lo general, se vuelve rojo.

• macOS: En el menú Apple, seleccione System Preferences (Preferencias del sistema). Haga clic en el icono Sound (Sonido). Seleccione la pestaña Input (Entrada) y ajuste el volumen de entrada al 80% aproximadamente. Aumente o disminuya este ajuste para llevar la señal a un nivel “saludable” sin distorsión. Nota: El “recorte” es indicado por el medidor de volumen de su software cuando este excede los 0 dB y por lo general, se vuelve rojo.

5. Ajuste el volumen de salida de audio de su ordenador:

• Windows: En la barra de tareas, localice el icono del altavoz que corresponde al control de volumen. Haga clic derecho en él y seleccione Playback Devices (Dispositivos de reproducción). En el panel de control de Windows Sound, haga clic en la pestaña Playback y en Properties en la esquina inferior derecha. Haga clic en la pestaña Levels (Niveles) y ajuste el deslizador de volumen a un nivel “saludable” sin distorsión.

• macOS: En el menú Apple, seleccione System Preferences (Preferencias del sistema). Haga clic en el icono Sound (Sonido). Seleccione la pestaña de Output (Salida) y ajuste el volumen al 100%.19
