MANUALE UTENTE IAN 292149 Livarno Lux

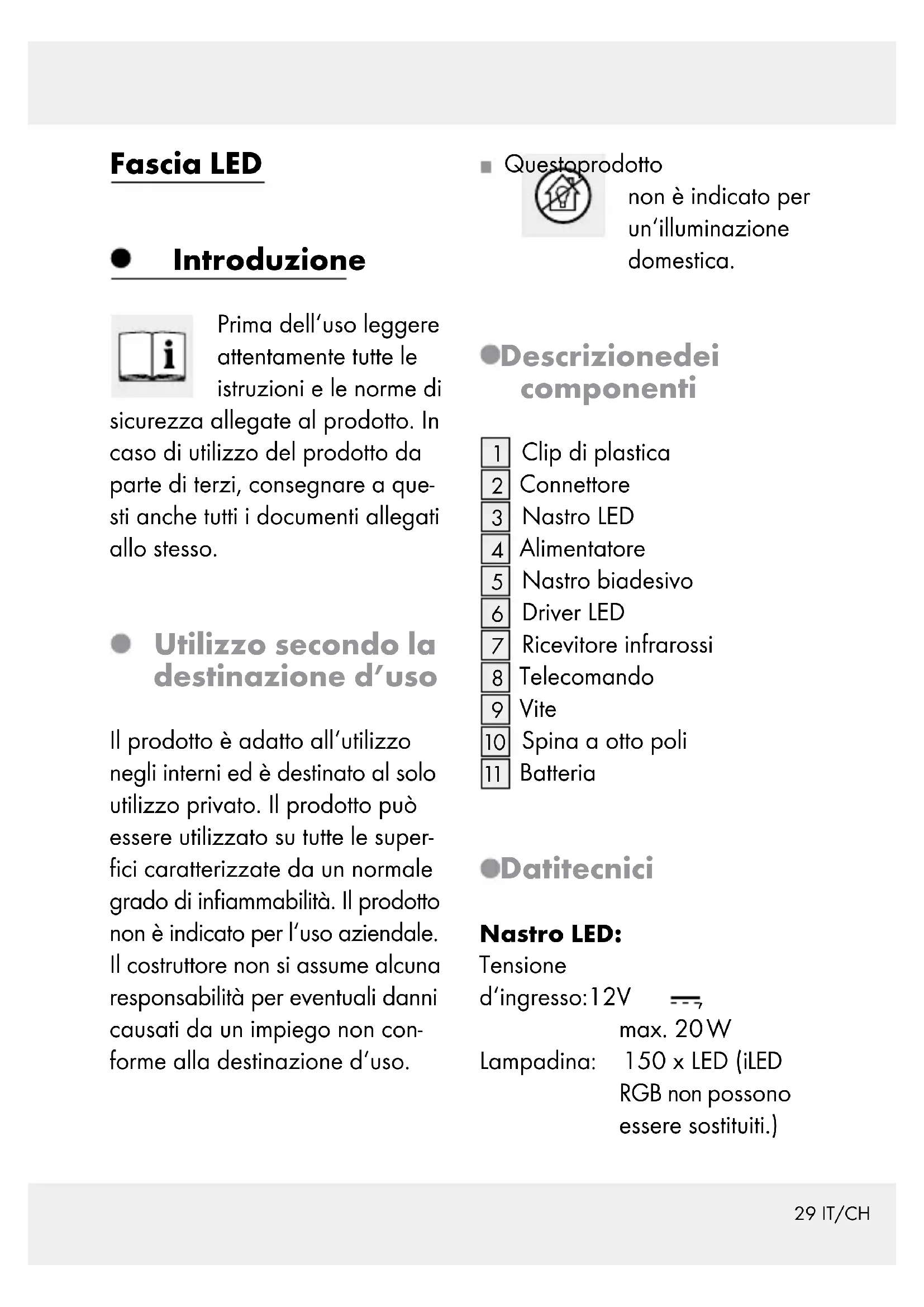

Batteria Dati tecnici Nastro LED: Tensione d‘ingresso: 12 V

max. 20 W Lampadina: 150 x LED (i LED RGB non possono essere sostituiti.)30 IT/CH Classe di protezione: Alimentatore: Tensione d‘ingresso: 100–240 V∼ 50 / 60 Hz, max. 0,8 A Tensione d‘uscita: 12 V , 3 A (5,45 mm spina a basso voltaggio) Classe di protezione: Modello nr.: PA036120-F1 Driver LED: Tensione d‘ingresso: 12–24 V

(5,45 mm presa a basso voltaggio) Classe di protezione: Modello nr.: T862-i24 Comando a infrarossi: Batteria: 3 V batteria al litio, tipo CR2025 Portata max.: ca. 6–8 m Contenuto della confezione 1 nastro LED 1 driver LED 1 nastro biadesivo 1 alimentatore 4 connettori corti (10 cm) 4 connettori lunghi (50 cm) 1 telecomando 1 batteria al litio 16 clip di plastica 2 viti 1 spina a otto poli 1 istruzioni d‘uso Indicazioni per la sicurezza

L‘USO! Prima dell‘uso, controllare che il prodotto non sia danneg- giato. Non mettere in funzione il prodotto se è danneggiato. Quest‘apparecchio può es- sere utilizzato da bambini di31 IT/CH età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventiva- mente istruite sull’utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasci- are che i bambini giochino con l‘apparecchio. La pulizia e la manutenzione non de- vono essere eseguite dai bambini senza supervisione. A causa della velocità elevata dell‘in- termittenza luminosa, soggetti quali bambini o persone che presentino già disturbi (per es. psichici) prima dell‘espo- sizione al LED, potrebbero subire danni alla vista. Non utilizzare mai il prodotto se questo è danneggiato. Utilizzare questo articolo per illuminazione solamente con i componenti descritti nelle presenti istruzioni d’uso. Non fissare ulteriori oggetti sul prodotto. ATTENZIONE! PERICOLO DI SURRISCALDAMENTO

Non fare mai funzionare la catena luminosa nell’imbal- laggio o mentre è arrotolata. Proteggere il prodotto da spigoli aguzzi, sollecitazioni meccaniche e superfici calde. Non esporre mai l’apparec- chio ad alte temperature o a umidità, in quanto esso può subirne danni. Non fissare il prodotto con graffe o chiodi affilati. Non aprire mai uno dei mezzi di funzionamento elettrici e non inserirvi oggetti. Qualora la catena luminosa non venisse utilizzata per lungo tempo (ad esempio durante le vacanze), staccare sempre la catena medesima dalla rete elettrica. Il cavo di collegamento non può essere riparato! In caso di danneggiamento del cavo, il prodotto deve essere reso inutilizzabile ed essere smaltito in maniera corretta. Prima dell‘uso, assicurarsi che la tensione di rete esistente32 IT/CH corrisponda a quella neces- saria per utilizzare l‘appa- recchio (100 - 240 V

Prima di ogni collegamento alla rete elettrica controllare il prodotto per verificare l’e- ventuale presenza di danni. Staccare l‘alimentatore dalla presa prima del montaggio, dello smontaggio e della pulizia. Questo articolo non contiene componenti la cui manuten- zione può essere eseguita ad opera dell‘utilizzatore. Le lampadine non possono essere sostituite. Avvertenze di sicurezza per le batterie PERI- COLO DI MORTE! Le batterie vanno tenute fuori dalla portata dei bambini. Non lasciare le bat- terie incustodite. Le pile possono essere facilmente ingoiate da bambini o animali domestici. In tal caso, consultare subito un medico. PERICOLO DI ESPLOSIONE! Non ricaricare mai batterie non ricaricabili, non cortocircuitarle e / o aprirle. PERICOLO DI ESPLOSIONE! Non gettare mai le batterie nel fuoco o in ac- qua. Le batterie potrebbero esplodere. Tenere lontano la batteria dai bambini, non gettarla nel fuoco, non cortocircuitarla né disassemblarla. Evitare il contatto con pelle, occhi e mucose. In caso di contatto con gli acidi della batteria sciacquare abbon- dantemente le aree coinvolte con acqua limpida e contattare immediatamente un medico. Se necessario, pulire i con- tatti della batteria e dell’ap- parecchio prima di inserire le batterie. Prestare attenzione alla pola- rità corretta quando vengono inserite le batterie! Questa viene indicata sullo scompar- timento batteria.33 IT/CH Utilizzare solamente batterie dello stesso tipo. Rimuovere dall’apparecchio le batterie non utilizzate per parecchio tempo. Rimuovere subito dall’appa- recchio la batteria usata. Per- siste un elevato pericolo di perdite di liquido! Evitare condizioni e tempera- ture estreme che potrebbero avere un impatto sulle batte- rie, ad esempio su termosifoni. In caso contrario si incorre in un elevato rischio di fuoriu- scita liquidi. In caso di inosservanza delle avvertenze di sicurezza, la batteria potrebbe scaricarsi oltre la tensione finale. Persiste il pericolo di perdite. Se dovessero verificarsi perdite, togliere immediatamente le batterie per evitare danni all’apparecchio! Non smaltire le batteria con i rifiuti domestici! Ogni consumatore per legge ha l’obbligo di smaltire in maniera corretta le batterie! Montaggio (vedi fig. A) Nota: Pulire accuratamente la superficie sulla quale si desidera montare il prodotto. La superficie deve essere pulita, asciutta e pri va di grassi. In caso contrario, il po- tere adesivo del nastro biadesivo

potrebbe venire compromesso. Nota: Prima del montaggio veri- ficare che la superficie da incollare sia in buone condizioni e che essa non venga danneggiata dalla colla. Nota: Per il montaggio, è neces- sario utilizzare un trapano. ATTENZIONE! PERICOLO DI LESIONE! Consultare le istruzioni d’uso del trapano. ATTENZIONE! Non dan- neggiare, nel forare la parete, cavi elettrici o tubazioni preesistenti. Estrarre la pellicola protettiva dal nastro adesivo sulla parte posteriore del nastro LED

e fissare il nastro LED nel punto desiderato.34 IT/CH Fissare il driver LED

con il nastro biadesivo in dotazione

o tramite le viti fornite

Collegare l‘alimentatore

al driver LED e al nastro LED. Nota: Nel collegare i driver LED

con il nastro LED, accertarsi che il segno +GRB del driver LED sia allineato con il segno +GRB del nastro LED. Assicurarsi che l‘alimentatore

sia sempre accessibile. Inserire la spina nella presa prima di accendere il prodotto. Collegare 2 nastri LED (v. fig. B): Nota: Massimo due nastri LED da 5 metri possono essere colle- gati con la spina a otto poli

essere messi in funzione con un driver LED ed un trasformatore

Altrimenti, si rischia un sovracca- rico dei componenti e un pericolo d‘incendio! Nota: Nel collegare le due estremità del nastro LED tramite la spina a otto poli, assicurarsi che il segni +GRB sulle estremità dei nastri LED siano allineati tra loro. Accorciare il nastro LED (v. fig. C): Avete la possibilità di accorciare individualmente il nastro LED. Esso può essere tagliato con le forbici come mostrato nella figura C. E‘ poi possibile collegare tra loro i pezzi staccati come mostrato nella figura. PERICOLO

DI MORTE DETERMINATO DA

UNA SCOSSA ELETTRICA! Staccare dalla corrente elettrica le luci prima di ogni lavoro al na- stro LED. Staccare anche l‘ali- mentatore

dalla presa. Procedere al collegamento come descritto in seguito: Rimuovere la pellicola protet- tiva dal nastro biadesivo all‘estremità dei pezzi del nastro LED da collegare. Premere poi l‘estremità di un nastro LED con forza sulla spina del connettore, in modo tale che esso si fori dal basso35 IT/CH attraverso il circuito del nastro LED. Nota: Accertarsi che il segno +GRB del connettore

sia allineato con il segno +GRB del nastro LED. Premere poi una clip di plastica

dall‘alto sul collegamento appena creato. Nota: Le clip devono essere incastrate per serrare il colle- gamento. Procedere allo stesso modo per creare il contatto con l‘al- tra estremità del connettore. Nota: Rispetto al nastro LED, i connettori si possono muovere in tutte le direzioni. Sul prodotto di trovano saldature sensibili. Non mettere il na- stro LED nell‘angolo e non piegarlo. In caso contrario le saldature potrebbero dan- neggiarsi e disturbare il fun- zionamento del nastro LED. Messa in funzione Accendere / spegnere il nastro LED tramite il telecomando Nota: Il ricevitore ad infrarossi

si trova sul driver LED

. Per una ricezione ottimale, orientare il telecomando

sempre diret- tamente sul ricevitore ad infrarossi. Il telecomando ha una portata di ca. 6–8m. Nota: Prima della messa in funzione del telecomando, rimuo- vere le strisce di plastica dal vano portabatterie. Assicurarsi che non ci siano ostacoli tra il trasmittente e l‘emittente. Premere il tasto ON del telecomando per accendere la luce. Premere il tasto OFF del telecomando per spegnere la lampada.36 IT/CH Regolazione degli effetti luminosi tramite il telecomando Sono a disposizione le seguenti funzioni: Tasto : Aumentare l‘in- tensità luminosa a 8 livelli Tasto : Abbassare l‘in- tensità luminosa a 8 livelli Tasto : regolare la luce rossa Tasto : regolare la luce verde Tasto : regolare la luce blu Tasto : regolare la luce bianca : scegliere i colori precedentemente mescolati Tasto FLASH: 7 colori lampeg- giano Tasto STROBE: luce bianca che diventa più forte e più debole Tasto FADE: cambio di colori scorrevole Tasto SMOOTH: i colori RGB lampeggiano Nota: Il tasto di spegnimento del telecomando è adatto solo per spegnere brevemente. Per spegnere definitivamente, staccare l‘adattatore

dalla presa. Sostituire la batteria Se diminuisce la portata del tele- comando, è necessario sostituire la batteria. Estrarre lo sportellino della batteria sulla parte posteriore del telecomando e rimuovere la batteria

(v. fig. D). Inserire la batteria nuova come descritto nella figura sulla parte posteriore del telecomando.37 IT/CH Pulizia e cura Per la pulizia utilizzare sola- mente un panno asciutto e privo di peli. Smaltimento L’imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di rici- claggio locali. È possibile informarsi sulle possi- bilità di smaltimento del prodotto presso gli uffici dell‘amministra- zione comunale o cittadina. Non smaltire mai l’apparecchio / l’articolo gettan- dolo tra i normali rifiuti domestici. Smaltire l‘apparecchio / l‘articolo presso un punto di smaltimento autorizzato oppure in un centro di smaltimento comunale. Attenersi al regolamento vigente. In caso di dubbi mettersi in contatto con il punto di raccolta e smaltimento rifiuti più vicino. Le batterie difettose o esauste devono essere riciclate ai sensi della Direttiva 2006 / 66 / EC. Smaltire le batterie e / o l’appa- recchio presso i punti di raccolta indicati.
