MANUALE UTENTE IAN 91935 Livarno Lux

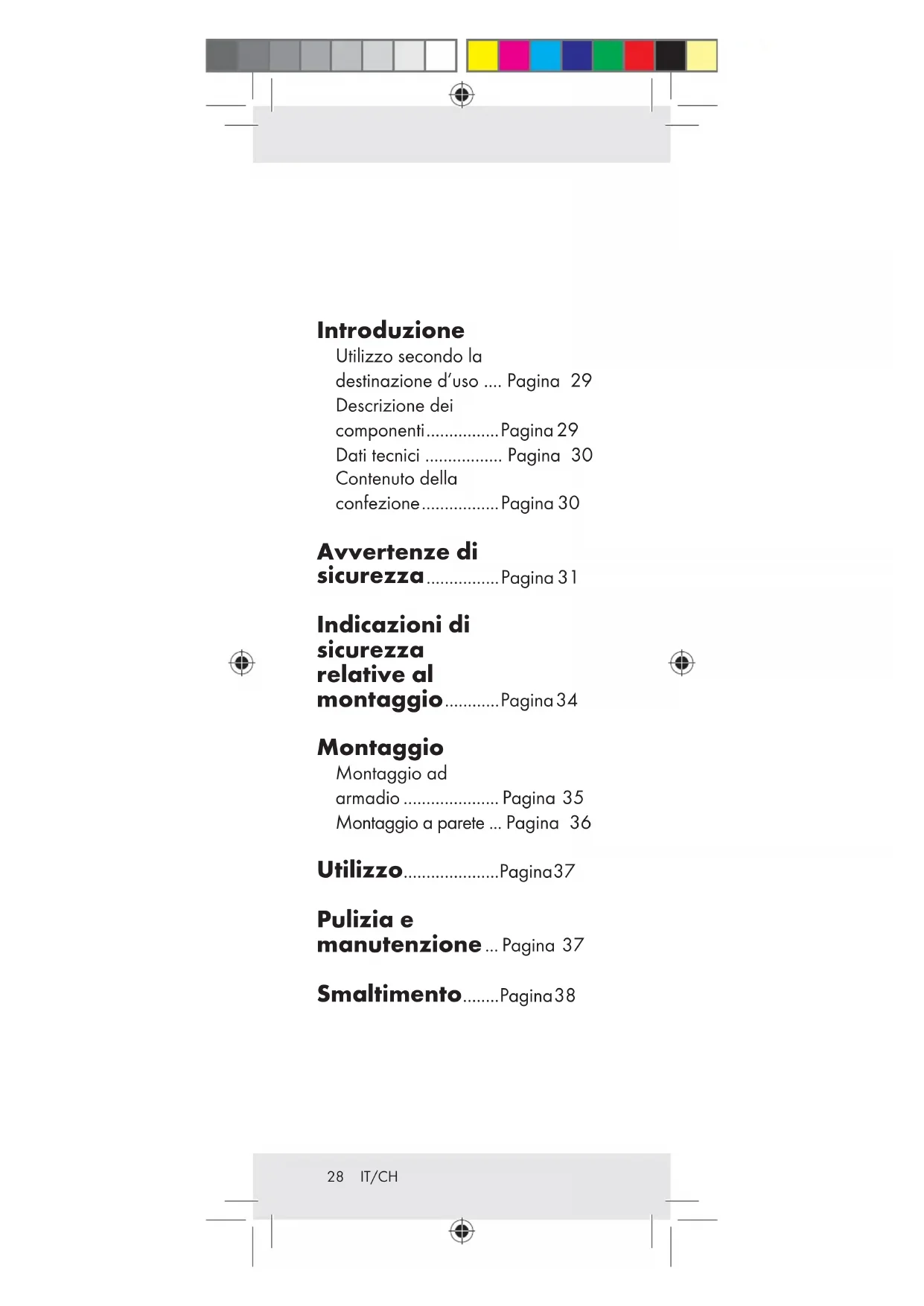

Introduzione Utilizzo secondo la destinazione d’uso .... Pagina 29 Descrizione dei componenti ................ Pagina 29 Dati tecnici ................. Pagina 30 Contenuto della confezione ................. Pagina 30 Avvertenze di sicurezza ................ Pagina 31 Indicazioni di sicurezza relative al montaggio ............ Pagina 34 Montaggio Montaggio ad armadio ..................... Pagina 35 Montaggio a parete ... Pagina 36 Utilizzo ..................... Pagina 37 Pulizia e manutenzione ... Pagina 37 Smaltimento ........ Pagina 3829 IT/CH Set listelli luminosi a LED Introduzione Utilizzo secondo la destinazione d’uso Questo prodotto è destinato esclusi- vamente all‘utilizzo in locali interni. Il prodotto è previsto solamente per l’uso privato e non in ambito com- merciale. Eventuali modifiche o usi diversi del prodotto non sono con- formi e possono causare lesioni o danni. Il costruttore non si assume alcuna responsabilità per eventuali danni causati da un impiego non conforme alla destinazione d‘uso. Descrizione dei componenti

cavo di collegamento

interruttore a strappo

adattatore di rete30 IT/CH Dati tecnici Barra luminosa a LED: Tensione di esercizio: 12 V 2,8 W Lampadine per ogni barra: 9 x 3 V 20 mA Nota: Le lampadine non possono essere sosti- tuite Classe di protezione: Lampada tubolare a LED (modello n° Z31289) – testata da TÜV / GS. Alimentatore: Tensione nominale primaria: 100–240 V∼,

Tensione nominale secondaria: 12 V

0,25 A, 3 W Classe di protezione: Alimentatore (modello n° LPS03- 120-0250-2) testato da DEKRA GS. Contenuto della confezione 3 lampade tubolari a LED 1 adattatore di rete 3 cavi di collegamento 6 tasselli 6 clip di fissaggio 6 viti 6 rotoli biadesivi31 IT/CH 1 tappo terminale 1 manuale di istruzioni Avvertenze di sicurezza In caso di danni causati dall‘inos- servanza di questo manuale d‘uso, il diritto di garanzia decade! Si esclude ogni garanzia per danni conseguenti! Altresì si esclude la garanzia in caso di danni a persone o cose, causati dall‘uso non corretto oppure dall‘inosservanza delle avvertenze di sicurezza! PERICOLO DI

INFANTI! Non lasciare mai i bambini incustoditi con il mate- riale per imballaggio. Sussiste un pericolo di soffocamento a causa di tale materiale. Spesso, i bambini sottovalutano i pericoli. Tenere il prodotto fuori dalla portata dei bambini. Quest’apparecchiatura non è un giocattolo, e va tenuta a distanza dai bambini. I bambini potrebbero non riconoscere i pericoli che possono presentarsi utilizzando l‘apparecchio. Bambini o persone che non dispongono di conoscenze o esperienza sufficienti nel maneg- gio di quest‘apparecchiatura, o32 IT/CH le cui capacità fisiche, sensoriali o intellettive siano ridotte, non possono utilizzare quest‘appa- recchiatura senza la sorveglianza da parte di una persona adulta che dà loro le istruzioni per la loro sicurezza. I bambini devono essere sorvegliati, in modo che non giochino con l‘apparecchio. Assicurarsi che il prodotto venga montato solamente da personale qualificato. Prima del montaggio, controllare che la base sia adeguata al materiale di fissaggio e al so- stegno del peso della lampada. In caso di incertezza, chiedere consiglio ad un elettricista. Non tirare il cavo del prodotto e assicurarsi che esso sia posato in modo tale che nessuno vi cammini sopra o inciampi in esso. Il prodotto può essere utilizzato su tutte le superfici caratterizzate da un normale grado di infiam- mabilità. Non fissare ulteriori oggetti sul prodotto. Dopo l‘uso, riporre il prodotto per illuminazione nell‘imballag- gio, così da evitare danneggia- menti involontari. Assicurarsi che l‘articolo per illuminazione sia posato in modo tale che nessuno vi cammini sopra o inciampi in esso. ATTENZIONE! PERICOLO

DI SURRISCALDAMENTO!33 IT/CH

Non mettere in funzione l‘arti- colo per illuminazione né nell‘im- ballaggio né quando è avvolto. Questa lampada è destinata esclusiva- mente all’utilizzo in locali interni. Evitare il poricolo di morte per folgora- zione! Prima dell‘uso, assicurarsi che la tensione di rete esistente cor- risponda a quella necessaria per utilizzare l‘apparecchio (100 - 240 V

Prima di ogni collegamento alla rete elettrica controllare il prodotto per verificare l’even- tuale presenza di danni. Non utilizzare mai il prodotto qualora si constatassero dei danni. La linea di collegamento non può essere riparata! In caso di danneggiamento del cavo, il prodotto deve essere reso inuti- lizzabile ed essere smaltito in maniera corretta. Questo articolo non contiene componenti la cui manutenzione può essere eseguita ad opera del consumatore. Le lampadine non possono essere sostituite. Non aprire mai l‘apparecchia- tura elettrica e non inserirvi mai oggetti.34 IT/CH Proteggere il prodotto da spigoli aguzzi, sollecitazioni meccaniche e superfici calde. Non fissare il prodotto con graffe o chiodi affilati. Staccare l‘alimentatore dalla presa prima del montaggio, dello smontaggio e della pulizia. Non afferrare mai la spina o il prodotto con mani bagnate. Le barre luminose al LED possono essere collegate solo all‘adat- tatore fornito in dotazione. Utilizzare questo articolo per illuminazione solamente con i componenti descritti nelle pre- senti istruzioni d’uso. Staccare sempre l’articolo per illuminazione dalla rete elettrica qualora non venisse utilizzato per lungo tempo (ad esempio durante le vacanze). Solo barre luminose identiche al modello in dotazione pos- sono sostituire le originali. Indicazioni di sicurezza relative al montaggio Con il materiale di fissaggio in dotazione, il prodotto può es- sere fissato su tutte le superfici con grado di infiammabilità normale. ATTENZIONE! PERICOLO DI SCOSSA ELETTRICA! Assicurarsi di non entrare in35 IT/CH contatto con linee elettriche, condutture del gas e condutture dell‘acqua presenti nel punto di esecuzione del foro. Se necessario, prima di eseguire i fori verificare l‘eventuale pre- senza di tali condutture con un apposito dispositivo di rileva- zione. Prima di eseguire il montaggio, verificare che la base per il materiale di fissaggio e il peso siano adatti per il prodotto. In caso di incertezza, chiedere consiglio ad un elettricista. Per il fissaggio non utilizzare oggetti affilati / appuntiti quali fili, chiodi o ganci. Evitare di piegare il prodotto. Ciò danneggia l‘isolamento. Montaggio La barra luminosa LED

può essere collegata sia con cavo di collegamento

(Fig. B) sia senza cavo di collegamento (Fig. C). Montaggio ad armadio Nota: Pulire accuratamente la superficie sulla quale si desidera montare il prodotto. La superficie deve essere pulita, asciutta e pri va di grassi. In caso contrario l‘adesività36 IT/CH della pellicola adesiva può essere limitata.

1. Contrassegnare con una matita

il punto sulla parete dove si in- tende posizionare la lampada a LED

. Se necessario utiliz- zare una livella ad acqua.

. Rimuo- vere quindi la carta dalla pelli- cola biadesiva sul lato posteriore della lampada a LED

sui contrassegni e premere con forza (vedi Fig. D).

4. Per collegare una lampada

aggiuntiva (Fig. B), collegare la lampada a LED

con l’adat- tatore di rete

con il cavo di allacciamento

(Fig. B). Montaggio a parete

Eseguire i fori di fissaggio (Fig. E). ATTENZIONE! Non danneg- giare, nel forare la parete, cavi elettrici o tubazioni preesistenti.

3. Utilizzando le viti

aggiuntiva (Fig. B), collegare la lampada a LED

con l‘adat- tatore di rete

con il cavo di allacciamento

(Fig. B). Utilizzo Inserire l‘adattatore di rete

nella presa elettrica (Fig. G). Per accendere la lampada, premere l‘interruttore ON / OFF posto sull‘interruttore a strappo

(Fig. F). Per spegnere la lampada, pre- mere l‘interruttore ON / OFF posto sull‘interruttore a strappo

Pulizia e manutenzione ATTENZIONE! PERI-

ELETTRICA! Estrarre prima la spina elettrica dalla presa della corrente. Per non danneggiare la lam- pada, non utilizzare solventi, benzina o sostanze simili. Per la pulizia utilizzare sola- mente un panno asciutto e senza pelucchi.38 IT/CH

Smaltimento L’imballaggio consta esclusivamente di materiali ecologici. Gettare que- sti rifiuti nei punti di raccolta locali. Informazioni sulle possibilità di smaltimento del prodotto consumato sono disponibili presso la sede dell’amministrazione comunale e cittadina. Non gettare il prodotto usurato tra i rifiuti domestici ma, per motivi di tutela dell‘ambiente, provvedere al suo corretto smaltimento
