MANUALE UTENTE Z23463 FLORABEST

Istruzioni di sicurezza e montaggio

NL

SLANGBOX MET WANDBEVESTIGING

IT / CH Istruzioni di sicurezza e montaggio Pagina 11

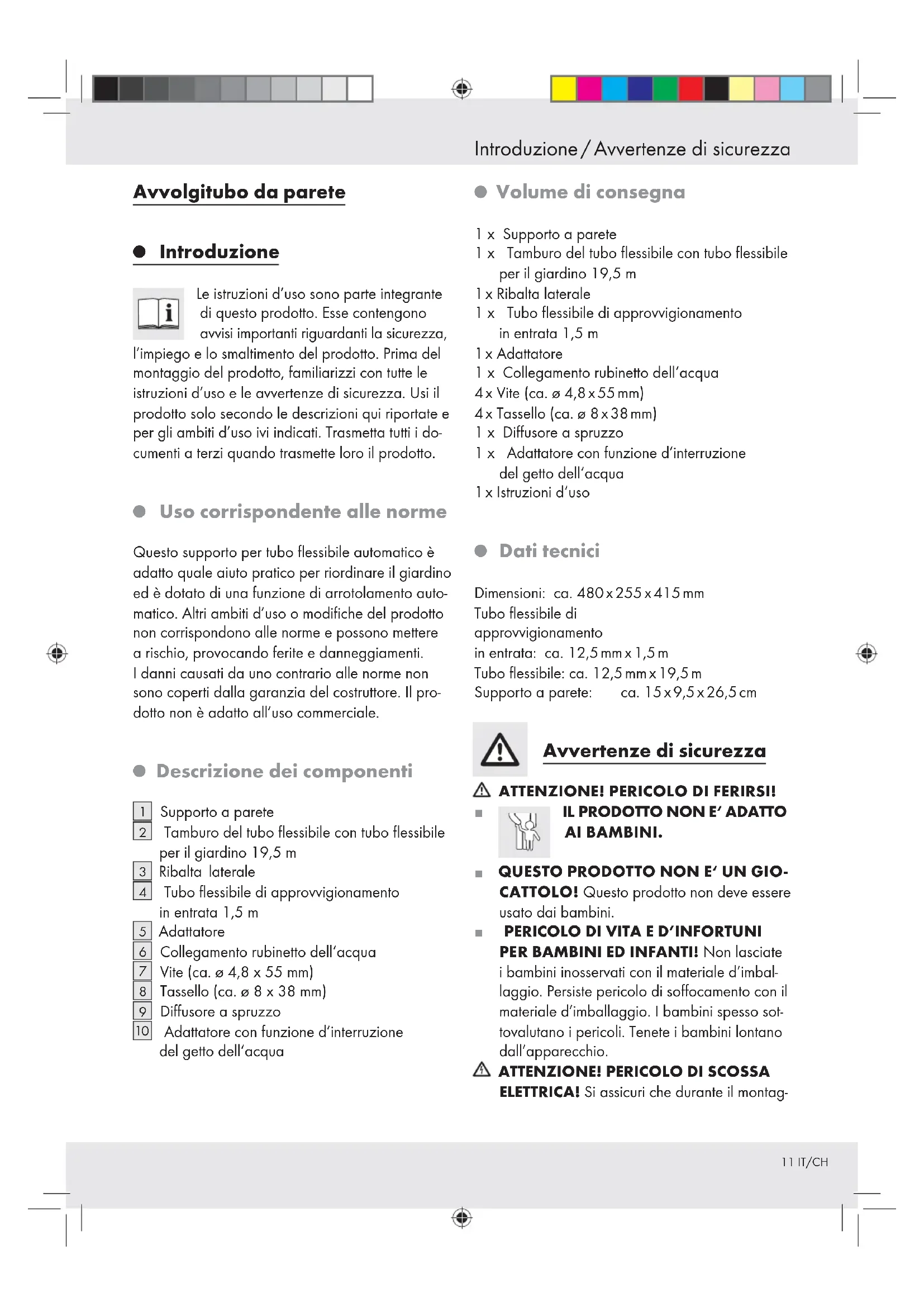

Introduzione/Avverenze di sicurezza

Avvolgitubo da parete

Introduzione

Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono avvisi importanti riguardanti la sicurezza,

l'impiego e lo smaltimento del prodotto. Prima del montaggio del prodotto, familiarizzi con tutte le istruzioni d'uso e le avventenze di sicurezza. Usi il prodotto solo secondo le descrizioni qui riportate e per gli ambiti d'uso ivi indicati. Trasmetta tutti i documents a terzi quando trasmette loro il prodotto.

- Uso corrispondente alle norme

Questo supporto per tubo flessibile automatico è adatto quale aiuto pratico per riordinare il giardino ed è dotato di una funzione di arrotolamento automatico. Altri ambiti d'uso o modifiche del prodotto non corrispondono alle norme e possono mettere a rischio, provocando ferite e danneggiamenti. I dati causati da uno contrario alle norme non sono coperti alla garanzia del costruttore. Il prodotto non è adatto all'uso commerciale.

- Descrizione dei componenti

Supporto a parete
2 Tamburo del tubo flessibile con tubo flessibile per il giardino 19,5 m
3 Ribalta laterale
4 Tubo flessibile di approvvigionamento in entrata 1,5 m
5 Adattatore
6 Collegamento rubinetto dell'acqua
Vite (ca. 4,8× 55mm
8 Tassello (ca. 8× 38mm
Diffusore a spruzzo
10 Adattatore con funzione d'interruzione del getto dell'acqua

Volume di segna

1 x Supporto a parete
1 x Tamburo del tubo flessibile con tubo flessibile per il giardino 19,5 m
1 x Ribalta laterale
1 x Tubo flessibile di approvvigionamento in entrata 1,5 m
1xAdattatore
1 x Collegamento rubinetto dell'acqua
4× Vite (ca. 4,8× 55mm
4× Tassello (ca. 8× 38mm
1 x Diffusore a spruzzo
1 x Adattatore con funzione d'interruzione del getto dell'acqua
1 x Istruzioni d'uso

Dati tecnici

Dimensioni: ca. 480× 255× 415mm

Tubo flessibile di

approvvigionamento

in entrata: ca. 12,5mm× 1,5m

Tubo flessibile: ca. 12,5mm× 19,5m

Avvertenze di sicurezza

ATTENZIONE! PERICOLO DI FERIRS!

IL PRODOTTO NON E' ADATTO AI BAMBIINI.

QUESTO PRODOTTO NON E' UN GIO-CATTOLO! Questo prodotto non deve essere usato dai bambini.
PERICOLO DI VITA E D'INFORTUNI PER BAMBINI ED INFANTI! Non lasciate i bambini inosservati con il materiale d'imballaggio. Persiste pericolodi soffocamento con il materiale d'imballaggio. I bambini spesso sotovalutano i pericoli. Tenete i bambini lontano dall'apparecchio.
ATTENZIONE! PERICOLO DI SCOSSA ELETTRICA! Si assicuri che durante il montag

Avvertenze di sicurezza / Montaggio

gio non danneggi un condotto della corrente elettrica.

ATTENZIONE! DANNI DA ACQUA! Si assicuri che durante il montaggio non vengano danneggiati i tubi dell'acqua. Si attengaanche alle istruzioni d'uso del Suo trapano.

ATTENZIONE! PERICOLO DI FERIRSI!

Si assicuri che tutti gli elementi non siano danneggiati e siano montati in modo corretto. Nel caso di un montaggio scorretto, vi è il rischio di ferirsi. Gli elementi danneggiati sono influenzare la sicurezza e la funzionalità.

Faccia eseguire il montaggio escludivamente da persona esperte in materia!
Non apra I'involucro. Le molle sono state tese in fabbrica e potrebbero sbalzare verso indietro.
Non elimini viti dagli elementi dell'involucro.

ATTENZIONE! PERICOLO DI FERIRS!

Non faccia sbalzare il tubo flessibile verso indietro in modo autonomo. La riporti con cautela all'interno dell'involucro.

ATTENZIONE! PERICOLO DI FERIRSI!

Non abbandoni il tubo flessibile, se la funzione d'interruzione automatica non è insertita.

ATTENZIONE! PERICOLO DI FERIRSI!

Faccia sempre attenzione a non lasciare che il tubo flessibile si arrotoli da solo. Ciò può causare danneggiamenti.

Non chiuda l'aperture del tubo flessibile con un dito o con altri oggetti durante I'uso.
Per evitare danni causati dal gelo, d'inverno smonti il tamburo del tubo flessibile alla pare- te e lo conservi in un luogo secco.

ATTENZIONE! PERICOLO DI SDRUCCIO

LAMENTO! Si assicuri che il pavimento vicino al tamburo del tubo flessibile sua mantenuto secco il più possibile.

Chiuda il rubinetto dell'acqua, quando il tamburo non è in uso.
Il tubo flessibile non è adatto per il trasporto di acqua potabile.

- Montaggio

• Montare il tubo dell'approvigionamento dell'acqua

Conduca il tubo flessibile dell'approvigionamento in entrata corte 4 dall'esternoattraverso l'apertura all'interno del comparo del tamburo. Tolga il coperchio avvitato del collegamento a tubo flessibile del tamburo, conducendolo sul tubo flessibile dell'approvigionamento in entrata 4 (vedi imagine A).
Inserisca in modo stabile il tubo flessibile dell'approvvigionamento in entrata 4 all'interno dell'elemento di collegamento dentato, avvitando+dunque nuovamente il coperchio (vedi imagine B).
Chiuda il comparto laterale per mezzo della ribalta laterale 3 (vedi imagine C).

• Selezionare il posto di montaggio

Il tamburo del tubo flessibile è esclusivamente adatto per l'ambito esterno e non più essere collegato con i rubinetti dell'acqua interni.

• Selezioni una superficie della parete con ca. 50 cm di spazio su entrambi i lati, sono che il tamburo del tubo flessibile sua ruotato al 180^ .
  Se desidera portare il tubo flessibile intorno all'angolo della parete, monti il tamburo del tubo flessibile almeno ad 1 m di distanza dall'angolo e utilizzi una guida del tubo flessibile (non contenta nel volume di segna).

Avviso: Al fine di evitare il riflusso, monti il tamburo del tubo flessibile ad un livello non superiore a quello del rubinetto dell'acqua.

Oppure: Installare una valvola di non ritorno o un rubinetto di arresto tra il rubinetto dell'acqua e il tubo flessibile.

Montaggio

- Montare il supporto della parete

Important! Il supporto delve essere montato in senso verticale (vedi imagine E).

Utilizzi le quattro viti e i tasselli contenti nel volume di conseagna. Questi sono adatti escludivamente per il montaggio su mattoni, cemento - o pareti di legno. Per un montaggio su altri materiali, La preghiamo di far uso delle viti e dei tasselli adatti. Si informi presso il Suo rivenditore riguardo ai tasselli e alle viti adatti alle caratteristiche della rispettiva parete.

Fissare il tamburo del tubo flessibile

Monti il tamburo del tubo flessibile 2 sul supporto del parete 1 (vedi imagine F + G)
Fissi l'adattatresull'estremita aperta del tubo flessibile dell'approvigionamento in entrata 4 e avviti poi il collegamento del rubinetodell'acqua 6 (vedi imagine D).
Monti l'adattatore con la funzione del blocco dell'acqua 10 e il diffusore a spruzzo 9 sul lungo tubo flessibile da giardino.
Verifichi se il tamburo del tubo flessibile 2 si cui o rotare del 180^ (vedi imagine H).
- Apra il rubinetto dell'acqua prima del primo uso e faccia corrente acqua atraverso il tubo flessibile da giardino.
- Controlli se l'apparecchiatura ha dei punti non impermeabili e avviti eventualmente in modo solido gli elementi di collegamento.

Utilizzare il tamburo del tubo flessibile

Tenga fissa l'estremita del tubo flessibile durante lo srotolamento del tubo flessibile, estrando:, il tubo flessibile dal tamburo del tubo flessibile 2.
Il tamburo del tubo flessibile 2 è dotato di una funzione di blocco automatica, così che il tubo venga mantenuto nella lunghezza srotolata

desiderata. Quando il tubo flessibile si srotola\ dopo agli metro si sente un cig della funzione\ di blocco. Non appena si raggiunge la lunghezza desiderata, estragga il tubo flessible\ solo lentamente fino al prossimo rumore cig. Il\ tubo flessibile viene fissato nella lunghezza desiderata e può essere quello alla terra perché\ sbalzi nuovamente nell'involucro.

Se non desidera allargare ulteriormente il tubo flessibile, tengafissa l'estremita del tubo flessibile e proceda come descripto qui sopra.
La funzione di blocco automatico viene allentato, tirando brevamente il tubo flessibile altri l'ultimo segnale acustico e riportandolo poi con cautela alla mano all'interno del tamburo del tubo flessibile 2.
Ruotando il diffusore a spruzzo 9puo regolare il raggio dell'acqua.

Avvisi:

Se il tubo flessibile non si riesce a riportare in modo corretto con il rubinetto dell'acqua aperto, diminuisce la pressione. Faccia scorrere l'acqua attraverso il tubo flessibile oppure chiuda l'acqua.
Se il tubo flessibile non ruota da se all'interno del tamburo, lo tengà fisso un poco al di sopra dell'altezza del fianco e lo riconduca in posizione manualmente con cautela.

- Uso dei boccagli a spruzzo

Inserisca il diffusore a spruzzo 9 nell'adattatore con la funzione di blocco dell'acqua 10.
Girando il pezzo verde del boccaglio a spruzzo cui regolare la fuoriuscita dell'acqua. Il boccaglio a spruzzo cui essere utilizzato per interrompere il flusso dell'acqua. L'adattatore dotato della funzione di blocco dell'acqua interrompe il flusso dell'acqua, quando il boccaglio viene estratto dal rubinetto dell'acqua aperto. Utilizzi che stede due funzioni esclusivamente per l'interruzione temporanea del flusso dell'acqua. Non lasci mai il tubo flessibile senza sorveglianza in questi casi.

Manutenzione, pulizia e cura / Smaltimento / Informazioni

- Manutenzione, pulizia e cura

Se il tamburo del tubo flessibile 2 gocciola, alzi la ribalta laterale 3 servendosi di un cacciavite. Verifici il collegamento tra il tamburo e il tubo flessibile e fissi per bene il coperchio avvitato.
Pulisca l'involucro servendosi di una pezza leggermente umida e priva di pellucci.
Per pulire l'interno del tamburo, apra la fine-strella apposita sul lato superiore del tamburo del tubo flessibile 2 (vedi imagine I).
Lo spruzzi fuori con un forte getto d'acqua, e chiuda+dunque la finestrella (vedi imagine J,K,L).

In caso di necessità, tale documentazione può essere scaricata dal site Internet www.owim.com.

Smaltimento

L'imballaggio consiste di materiali ecologici che potete smaltire portandoli nei luoghi pubblici che si occupano di riciclaggio.

Potete informarvi sulle possibilità di smaltimento del prodotto consumato dall'amministrazione comunale e cittadina.

- Informazioni

Dichiarazione di conformità

Noi, OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, dichiariamo sotto oura unica responsabilità che il prodotto: Avvolgitubo da parete, modello n. Z23463, versione: 12/2012, al quale si riferisce但这a dichiarazione, è conforme a tutte le norme / documentazioni normative della direttiva 2006/42/EC.

Norma armonizzata utilizzata: EN ISO 12100-2:2003+A1:2009

Versione delle informazioni - Stand van de informatie:

11/2012|Ident.No.:Z23463112012-1
