GEBRUIKSAANWIJZING Z23463 FLORABEST

Montage- en veiligheidsinstructies

1

Z23463

florabest

DE/AT/CH

NL Montage- en veiligheidsinstructies Pagina 15

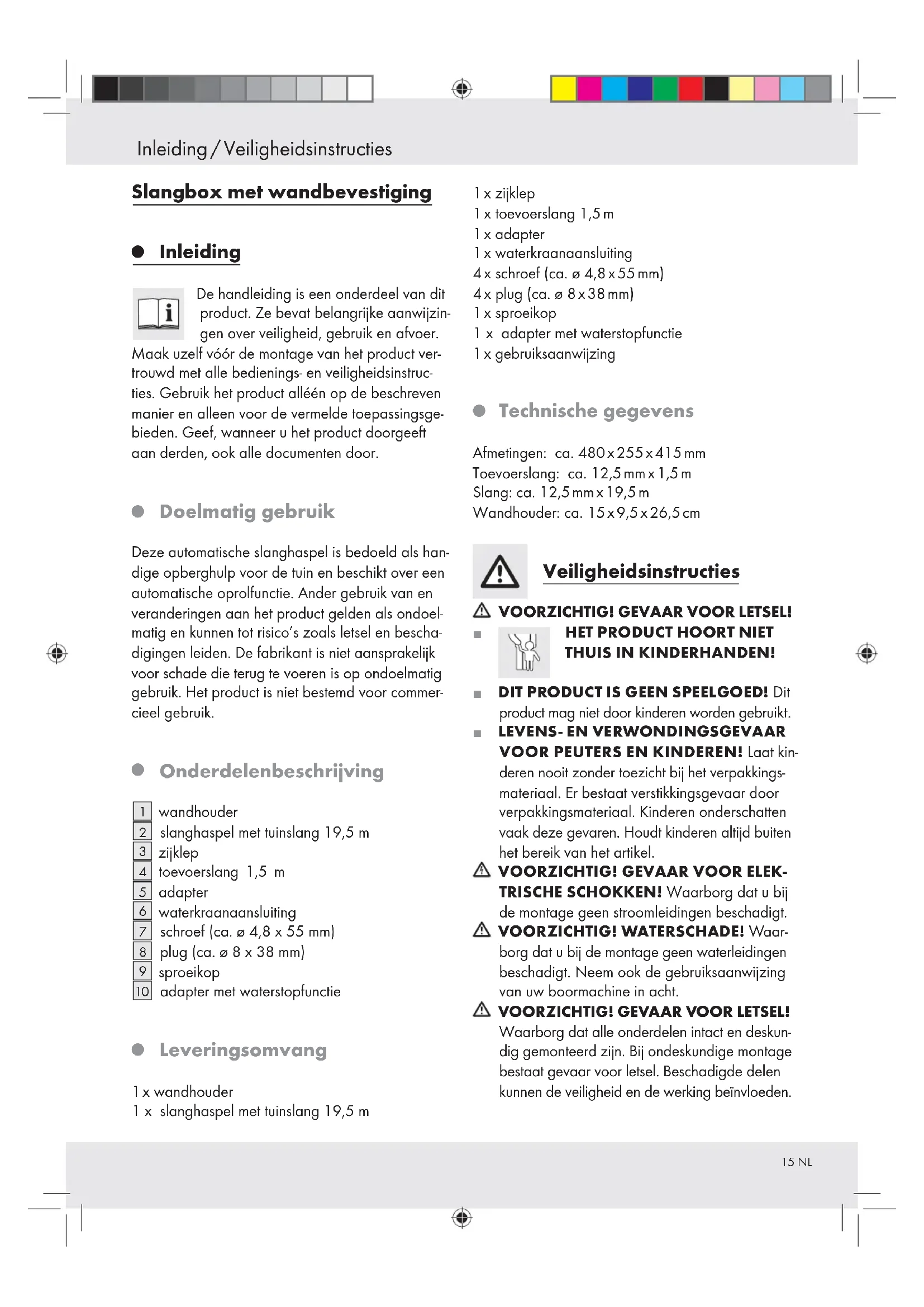

Inleiding/Veiligheidsinstructies

Slangbox met wandbevestiging

Inleiding

De handleiding is een onderdeel van dit product. Ze bevat belangrijke aanwijzingen over veiligheid, gebruik en afvoer.

Maak uzelf voor de montage van het product vertrouwd met alle bedienings- en veiligheidsinstru-ties. Gebruik het product alleen op de beschreven manier en alleen voor de vermelde toepassingsgebieden. Geef, wonneer u het product doorgeeft aan derden, ook alle documenten door.

Doelmatig gebruik

Deze automatische slanghaspel is bedoeld als handige opberghulp voor de tuin en beschikt over een automatische oprolfunctie. Ander gebruik van en veranderingen aan het product gelden als ondoelmatig en+kennen tot risico's zoals letsel en beschadigingen leiden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is Niet bestemd voor commercieel gebruik.

- Onderdelenbeschrijving

wandhouser
2 slanghaspel met tuinslang 19,5 m
3 zijklep
4 toevoerslang 1,5 m
5 adapter
6 waterkraanaansluiting
7 schroef (ca. 4,8 x 55 mm)
8 plug (ca. 8× 38mm
9 sproeikop
10 adapter met waterstopfungtie

Leveringsomvang

1x wandhouser
1 x slanghaspel met tuinslang 19,5 m

1xzijklep
1 x toevoerslang 1,5m
1xadapter
1x waterkraanaansluiting
4× schroef (ca. 4,8× 55mm
4× plug (ca. 8× 38mm
1x sproeikop
1 x adapter met waterstopfungtie
1x gebruiksaanwijzing

Veiligheidsinstructies

VOORZICHTIG! GEVAAR VOOR LETSEL!

HET PRODUCT HOORT NIET THUIS IN KINDERHANDEN!

DIT PRODUCT IS GEEN SPEELGOED! Dirit product mag Niet door kinderen worden gebruikt.

LEVENS- EN VERWONDINGSGEVAAR VOOR PEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmaterialiaal. Er bestaat verstikkingsgevaar door verpakkingsmaterialiaal. Kinderen onsderschatten vaak deze gezaven. Houdt kinderen altijd buiten het bereik van het articlel.

VOORZICHTIG! GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Waarborg dat u bij de montage geen stroomleidingen beschadigt.

VOORZICHTIG! WATERSCHADE! Waarborg dat u bij de montage geen waterleidingen beschadigt. Neem ook de gebruiksaanwijzing van uw boormachine in acht.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Waarborg dat alle onderdelen intact en deskun-dig gemonteerd zich. Bij ondeskundige montage bestaat gevaar voor letsel. Beschadigde delen hunnen de veiligheid en de werkig beinvloeden.

Veiligheidsinstructies/Montage

Laat de montage allén uitvoeren door een vakkundig person!
- Open de behuizing Niet. De veren zijn voorgesspannen en können terugschieten.
Verwijder geen schroevenuit onderdelen van de behuizing.

VOORZICHITIG! GEVAAR VOOR LETSEL! Laat de slang Niet ongecontroleerd oprollen. Voer de slang voorzicht terug in de behuizing.

Sluit de slangopeningijdens het gebruik Niet af met uw vingers of andere voorwerpen.
Demonteer de slanghaspel's winters van dewand en bewaar deze op een droge plek omvorstschade te voorkomen.

VOORZICHTIG! SLIPGEVAAR! Waarborg dat de grond in de buurt van de slanghaspel zo droog möglich gehonden worden.

Draai de waterkraan zich wanner u de haspel gemonteerd (zie afb. E).
niet gebruikt. Gebruik de bijgel
De slang is nicht geschikt voor het transport van drinkwater.

- Montage

- Watertoevoer monteren

Stek de korte toevoerslang van buitenaf door de opening in het zijvak van de haspel. Draai het schroefdeksel van de haspel-slang-verbinding en schuif het op de toevoerslang (zie afb. A).
Steek de toevoersland vast in het vertande verbindingsstuk en schroef het deksel wee op (zie afb. B).
Sluit het zijvak met de zijklep 3 (zie afb. C).

- Montageplaatskiezen

De slanghaspel is alleen geschikt voor gebruik buitenshuis en kan Niet op waterkranen binnenshuis worden aangesloten.

Kies een wandoppersvlak met ca. 50 cm plaats\ aar beiden kanten, zodat de slanghaspel\ 180^ kan worden gedraaid.
Wonneer u de slang om een hoek wilt leiden, monteert u de slangtrommel min. 1 m van de hoek verwijderd en gebrukt u een slangggeleiding (niet bij de levering inbegrepen).

Opmerking: Monteer de slanghaspel nicht boven de waterkraan. Zo voorkomt u het terugstromen van water.

Of: installeer een terugstroomklep of een afsluitkraan tussen de waterkraan en de slang.

- Wandhouser monteren

Belangrijk! De houder moet verticaal worden gemonteerd (zie afb. E).

Gebruik de bijgeleverde vier schroeven en pluggen. Deze zijn alleen geschikt voor de montage op bakstenen, betonnen of houten muren. Voor een montage op andere materialen dient u waaroor geschikte schroeven en pluggen te gebruiken. Informeer in de vakhandel maar de voor de desbetreffende wand geschikte pluggen en schroeven.

- Slanghaspel bevestigen

Steek de slanghasop op de wandhouser 1 (zie afb. F + G).
Bevestig de adap 5 aan het vrij uiteinde van de toevoerslang 4 en schroef het verrolgens op de waterkraanaansluiting 6 (zie afb. D).
Steek de adapter met de waterstopfuncho en de sproeikop 9 op de lange tuinslang.
□ Controller of de slanghasped 180° kan worden gedraaid (zie afb. H).
Draai de waterkraan voor het eerste gebruik open en laat water door de tuinslang lopen.

Montage/Reiniging en onderhoud/Verwijdering

□ Controller het apparaat op lekkages en draai eventueel losse verbindingsstukken vast.

- Slanghaspel gebruiken

Houd de slanghaspel bij het afrollen van de slang vast en trek de slang UIT de slanghaspel 2.
De slanghaspe beschicht over een automatisch stopfunctie, zodate slang in de gewenste afgerolde lenghte gehonden worden. Bij het afrollen van de slang hoort u na iedere meter een klikgeluid van de stopfunctie. Bij het bereiken van de gewenste lenghte trekt u de slang nog voorzichtig een stukje verder tot het volgende klikgeluid. De slang worden op de gewenste lenghte gefexeerd en kan op de grond gelegd worden zonder dat hij wee in de behuizing terugschiet.
Wanneer umeer slang nodig heb, houdt u het slanguiteinde vast en gaat u te werk als erder beschreiben.
De automatische stopfunctie worden uitgeschak-keld wonneer u de slang kort over het staat klikgeluid uittrekt en de slang cervolgens voor-zichtig met de hand in de slanghaspel 2 terugvoert.
Door de sproeik te draaien kunt u de waterstraal regelen.

Opmerking:

Wanner de slang bij geopende waterkraan nicht correct teruggevoerd kan worden, vermindt u de druk. Laat het water door de slang weglopen of sluit de watertoevoer.

Wanneer de slang Niet vanzelf terugdraait op de haspel, houdt u de slang ie's boven heu-phoogte en voert de slang handmatig terug.

- Gebruik van het sproeimondstuk

Stek het spreptomondstuk in de adapter met de waterstopfunctie 10.
U kunt de waterstraal regelen door aan het groene gedeelte van het spreimondstuk te draaien. Het spreimondstuk kan worden

gebruikt om de waterstraal te onderbreken. De adapter met de waterstopfunctie onderbreekt de waterstraal wanneer het spreimondstuk van de opengedraide waterkraan worden verwijderd. Gebruik deze beiden functies uitsluitend voor een kortstandig onderbreken van de waterstraal. Houd in dergelijkke situaties altiid toezicht op de slang.

Reiniging en onderhoud

Wanneer wateruit de slanghaspel lekt, verwijdert u de zijklep 3 met behulp van een schroevendraaier. Controleer de haspel-slangverbinding en draai het schroefdeksel vast.
Reinig de behuizing met eenoods vochtige,\ pluisvrije doeK.
Voor de reiniging van de binnenzijde van de haspel opent u de dienovereenkomstige klep aan de bovenzijde van de slanghaspel 2 (zie afb. I).
Spuit de opening schoon met een krachtige waterstaal en sluit de klep cervolgens (zie afb. J, K, L).

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die U via deplaatselijke recyclecontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgedien- de articel na gebruik af te voeren, verstrekt uw gemeentelijkke overheid.

Informatie

- Informatie

Conformiteitsverklaring

Wij OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, verklaren in eigen verantwoordelijkheid dat het product: Slangbox met wandbevestiging, modelnr.: Z23463, versie: 12/2012, waarop deze verklaring betrekking heeft, overeenstemt met de normen / normatieve documenten van de richtlijn 2006 / 42 / EC.

Toegepaste geharmoniseerde norm: EN ISO 12100-2:2003+A1:2009

De complete conformiteitsverklaring kunt u indien gewenst downloaden via www.owim.com.
