MANUALE UTENTE GCEM 170042 EINHELL

Istruzioni per l'uso originali Tosaerba elettrico

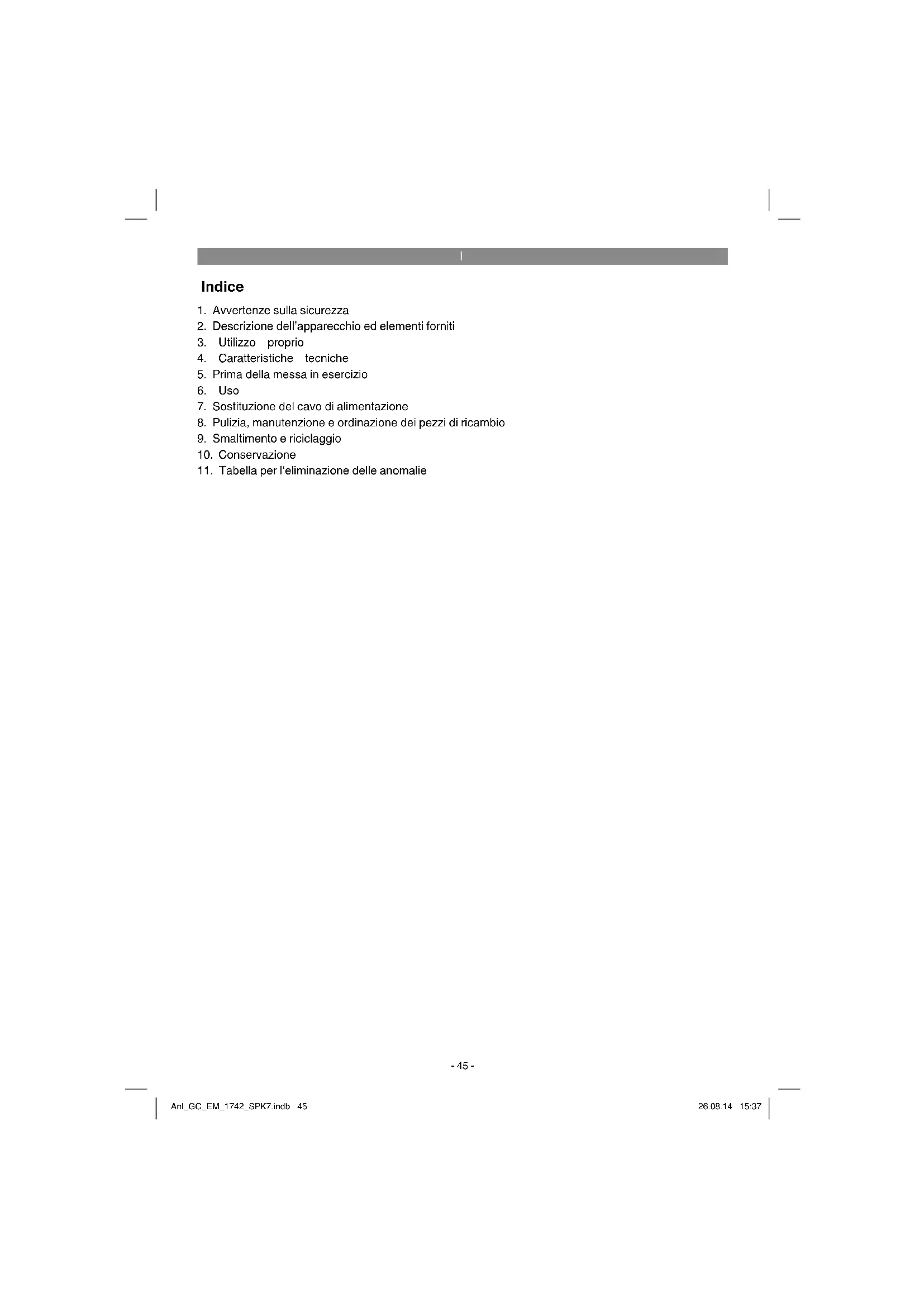

1. Avverntenzeulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Sostituzione del cavo di alimentazione
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Conservazione
11. Tabella per l'eliminazione delle anomali

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o con esperenze e consozcene insuffici cientsi, a meno che esse non vengano sorvegliate o istruite da una persona per loro responsabile.

Se il cavo di alimentazione di quello apparecchio viene danneggiato,.
deve essere sostituito dal produttore, dal suo servizio di assistenza.
clienti o da una persona al pari qualificata al fine di evitare pericoli.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consegnate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo una responsabilita per incidenti o uomini causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesions. Conservate tutte the avventenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avventenze sull'apparecchio (vedi Fig. 12)

1 = Leggete le istruzioni per l'uso prima della messa in esercizio
2 = Tenete lontane le autre personne alla zona di pericolo!
3 = Attenzione! -Lame taglienti- Staccate la spi- na alla presa di corrente prima di eseguire lavori di manutenzione o in caso di danni del cavo.
4 = Attenzione, tenete lontano dagli utensili da taglio il cavo di alimentazione!

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Manico superiore
2. Manico inferiori
3. Portello di scarico
4. Maniglia di trasporto
5. Leva per la regolazione dell'altezza di taglio
6. Cestello di raccolta
7. Indicazione di livello
8. Spina di alimentazione

9. Interru tture ON/OFF

10. Supporto antistrappo

11. Ruote posteriori
12. Coprimozzi
13. Dadi ad alette per manico inferiore
14. Copiglie
15. Rosette per le ruote
16. Clip di fi ssaggio per cavi
17. Dadi per manico superiore con funzione di serraggio rapido
18. Viti di fi ssaggio per manico superiore
19. Rosette per manico superiore
20. Rosette per manico inferiore
21. Impugnatura del cestello di raccolta

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conserve l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Tagliaerba elettrico
  Cestello di raccolta
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

Il tosaerba è adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli attrezzi che di regola non sono usati per altre 50 ore l'anno e che sono utilizzati principamente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi o in attività agricole o forestali.

Attenzione! Visti i rischi per l'utilizzatore, il tosaerba non deve venire usato per regolare cespugli, siepi e arbusti, per tagliare e sminuzzare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e ramitagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa e per livella-re irregularità del suolo, come per es. i mucchi di terra sollevati dalle talpe.

Per motivi di sicurezza il tosaerba non delve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo, a meno cheQUESTi non siano espessamente permessi dal costruttore.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable delleEDI e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensionedi rete: 230-240V\~50Hz

Potenza assorbita: 1700 W

Numero di giri del motore: 3300 min

Larghezza di taglio: 42 cm

Regolazione dell'altezza

di taglio: 20-65 mm; 6 livelli

Capienza del cestello di raccolta: 50 litri

Livello di pressione acustica L_pa .. 85,4 dB (A)

Incertezza K_BA 3 dB (A)

Livello di potenza acustica

Livello di potenza acustica

garantoL 96 dB (A)

Vibrazioni sull'impugnatura a. 1,663 m/s²

Incertezza K 1,5 m/s

Grado di protezione:

Peso: 11,75 kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN ISO 3744:1995, EN ISO 11201:1995 e EN ISO 20643:2005.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate i guanti.
- Limitate il tempo di impiego

Attenzione!

Rischi residui

Anche se dato elettROUTensile viene utilizzato secondo le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

2. Danni all'udito nel caso in cui non vengano indossate cuffi antirumore adequate.

3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apprecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avvertenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

Il tosaerba viene fornito smontato. Prima di usare il tosaerba si devono montare il cestello di raccolta ed il manico completo. Seguite passo a passo le struzioni per l'uso e orientatevi con le fi gure per eseguire l'assemblaggio confacility.

Montaggio delle ruote (Fig. 3a e b)

Prendete una ruota posteriori (Fig. 2/Pos. 11) e spingetela sull'asse come migliorato nella Fig. 3a. Poi infi late sull'asseanche una rosetta (Fig. 2/Pos. 15) e fi ssate tout con la copiglia acclusa (Fig. 2/Pos. 14) come significato nella Fig. 3a. Alla fi ne applicate il coprimozzo (Fig. 2/Pos. 12) sulla ruota come migliorato nella Fig. 3b. Procedete allo stesso modo sull'alto lato.

Montaggio del manico (Fig. da 4 a 7)

Inserite un manico inferiore (Fig. 2/Pos. 2) sul la vite apposita e fi sate tutto con un dato ad alette (Fig. 2/Pos. 13) comeindicato nella Fig.4. Sull'alto lato procedete in modo analogy.Nel montare I'impugnatura superiore potete defi nire la sua altezza scegliendo il relative foro di fi ssaggio (Fig.5).Poi fi sate il manico superiore con quello inferioro comeindicato nella Fig.6.Ora potete fi sare il cavodel motore al manico (Fig.2/Pos.16) mediana i portacavo (Fig.7/Pos.A).

Montaggio del cestello di raccolta (vedi Fig. 8a e b)

Con una leggera pressione inserte l'impugnatura del cestello di raccolta (Fig. 8a/Pos. 21) nella sua parte superiore come molto nella Fig. 8a. Per agganciare il cestello di raccolta si deve spegnere il motore e la lama non deve ruotare. Solvate con una mano il portello di scarico (Fig. 8b/Pos. 3). Con l'altra mano tenete il cestello di raccolta

per l'impugnatura e agganciatelo dall'alto (Fig. 8b).

Indicazione di livello del dispositivo di raccolta

Il disposietivo di raccolta è dotato di un'indicazione di livello (Fig. 1/Pos. 7). Questa viene aperta dal il usso d'aria che il tosaerba genera quando è in esercizio. Se durante il taglio il portello si chiude, il disposietivo di raccolta è pieno e dovrebbe essere svuotato. Affi nché l'indicazione di livello funzioni alla problema, i fori sotto il portello dovrebbero essere sempre puliti e non ostruiti.

Regolazione dell'altezza di taglio Attenzione!

La regolazione dell'altezza di taglio deve venire eseguita solamente a motore spento e con il cavo di alimentazione staccato.

Prima di iniziare a tagliare, verifi cate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite le lame consumate e/o danneggiare per evitare sbilanciamenti. Durante esta verifi ca spegnete il motore e staccate la spina alla presa di corrente.

La regolazione dell'altezza di taglio deve essere eseguita come segue (vedi Fig. 9)

1. Premete la leva verso l'interno.
2. Posizionate la leva sull'altezza di taglio desiderata.
3. Mollate la leva e controllate che sua ben fi ssa-ta nel dispositivo di bloccaggio.

Lettura dell'altezza di taglio

L'altezza del taglio vuo venir regolata in 6 livelli da 20 a 65 mm ed è possibile leggerla sulla Scala.

Collegamento di corrente

Il tosaerba può venire collegato ad agli presa di corrente di 230-240 Volt di corrente alternata. É consentita perché solo una presa con contatto di terra, dotata di un interruptore di sicurezza per cavi da 16 A. Inoltre deve essere installato a monte un interruptore di sicurezza per correnti di guasto (RCD) di max. 30mA.

Cavo di alimentazione dell'apparecchio Usate solo cavi di alimentazione dell'apparecchio che non siano danneggiati. Il cavo di alimentazione dell'apparecchio non deve superare una lunghezza stabilita (max. 50m ), altrimenti viene ridotta la potenza del motore elettrico. Il cavo di alimentazione dell'apparecchio deve ave una sezione di 3× 1,5mm . Sui cavi di alimentazione dei tosaerba si verifi cano molto spesso danni all'isolamento.

Eventuali cause per questo fenomeno sono:

• Tagli a causa di un passaggio dell'apparecchio sul cavo.
• Schiacciamenti, se il cavo di alimentazione è stato fatto passare sotto a porte e finestre.
• Fessure dovute all'invecchiamento dell'isolamento.
• Pieghe a causa di fissaggio o posizionamento improprio del cavo di alimentazione.

I cavi di alimentazione dell'apparecchio devono essere almeno del tipo H05RN-F e a 3 fi li. La denominazione del tipo deve essere riportata sul cavo di alimentazione. Comprate soltanto cavi di alimentazione contrassegnati! Le spine e le prese di accoppiamento dei cavi di alimentazione devono essere di gomma e protette dagli spruzzi d'acqua. I cavi di alimentazione non posso essere di lunghezza qualsiasi. I cavi di alimentazione più lunghi richiedonosezioni maggiori dei conduttori. Si deve controllare regolarmente che i cavi di alimentazione e di collegamento non presentino danni. Fate attenzione che durante il controllo i cavi non conducano corrente. Svolgete completeness il cavo di alimentazione. Contolateanche che le entrate del cavo di alimentazione dell'apparecchio, su spine e prese di accoppimento, non presentino pieghe.

6. Uso

Collegate la spina (Fig. 1/Pos. 8) ad un cavo di prolunga. Il cavo di prolunga deve essere assicurato tramite il dispositivo di eliminazione della trazione come indicato nella Fig. 10.

Attenzione!

Per evitare che venga inserto inavvertamente, il tosaerba è fornito di un blocco dell'avviamento (Fig. 8/Pos. A) che delve venire premuto prima di poter attivare l'interruttore ON/OFF (Fig. 8 / Pos. B). Se si lascia andare l'interruttore ON/OFF, il

tosaerba si spelgnè. Eseguite quest'operazione più volte per assicurarvi che l'apparecchio funzioni correttamente. Prima di eseguire riparazioni o lavori di manutenzione sull'apparecchio dovete assicurarvi che la lama sia ferma e che l'apparecchio sa scollegato alla rete elettrica.

Avverenza! Non aprite mai il portello di scarico quando viene svuotato il dispositorio di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni.

Fissate sempre con attenzione il portello di scarico ovvero il cestello di raccolta. Disinserite il motore prima di toglierli.

Mantenetete sempre la distanza di sicurezza data dal manico di guida tra la custodia della lama e l'utilizzatore. Si deve prestare particolare attenzione nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendii. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucchiolevoli e pantaloni lunghi.

Tagliate l'erba sempre in senso trasversale rispetto al perdio. Per motivi di sicurezza non usate il tosaerba su perdii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inci- ampare!

Avvertenze per tagliare l'erba in modo corretto

Nel tagliare l'erba si consiglia di ripassare i margini della fascia più eseguita, quando con una sovrapposizione.

Lavorate solamente con lame affi late ed in perfetto stato in modo che gli steli d'erba non si sfi laccino ed il prato non ingiallisca.

Per ottenere un buon taglio si delve muovere il tosaerba in strisce possibilmente dritte. Le corsie你也 formate si devono quando sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di erba non tagliata.

La frequenza con la quale si deve tagliare il manto erboso dipende fondamentalemente alla velocità di crescita dell'erba. Nel periodo di maggiore crescita (maggio - giugno) due volte alla settimana, altrimenti una volta alla settimana. L'altezza di taglio deve essere compresa tra 4 - 6cm e la crescita fi no al taglio successivo dovrebbe essere di 4 - 5cm. Se il tanto erboso è divertato un po' più

lungo, non dovete fare l'erreore di ritagliarlo subito all'altezza normale. Ciò danneggia il prato. Non tagliate, quando, mai più della meta dell'altezza degli steli d'erba.

Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l'operazione di avvio e infi sucono negativamente sulla qualità del taglio e sullo scarico dell'erba.

Sui pendii le strisce formate dal taglio devono es- sere trasversali rispetto al perdio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo versuso l'alto.

Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che agli volta vengano tagliati al massimo 4 cm.

Spegnete il motore prima di eseguire qualiasi controlio della lama. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore.

Non cercate mai di fertare la lama. Controllate regolarmente che la lama sia ben fi ssata, in buono stato e ben affiliata. In caso contrtrario affilatela o sostituitela. Se la lama in movimento va a battere con un oggetto, fermate il tosaerba e attendete fi no a quando la lama sia completenesslema. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati, devono essere sostituiti.

Posate il cavo di alimentazione usato avvolto a spire per terra davanti alla presa utilizzata. Lavorate allontanandovi dalla presa o dal cavo e fate attenzione che il cavo di alimentazione si trovi sempre sull'erba già tosata affi nché l'apparecchio non passi sopra al cavo stesso.

Non appena rimangono resti di erba sul prato,.
mente si sta lavorando, si deve svuotare il cestello di raccolta.

Attenzione! Prima di togliere il cestello di raccolta spegnete il motore e attendete che la lama si via fermata.

Per togliere il cestello di raccolta sollevate con una mano il portello di scarico e con l'altra mano estraete il cestello dalla maniglia. Seconde le norme di sicurezza il portello di scarico si chiude quando viene sganciato il cestello di raccolta, chiudendoanche l'apertura posteriori di scarico. Se nell'apertura rimangono resti di erba, si consiglia

di arretrare di ca. 1m il tosaerba per riaviare il motore più facilitente.

Non togliete resti di erba tagliata alla carcassa e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene,\ dopo l'uso il cestello di raccolta, ma soprattutto la\ grata devono venire puliti dall'interno.

Agganciate il cestello di raccolta solo a motore disinserito e con l'utensile fermo.

Solvate con una mano il portello di scarico e con l'altra agganciate dall'alto il cestello di raccolta, tenendolo per l'impugnatura.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na alla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apprecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consiglio di pulire l'apparecchio subito\ ismo after 10 ovo.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettrotensile aumento il rischio di una

scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista.

Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

La lama, il portalama ed i bulloni consumati o danneggiati devono venire sostituti solo in set da uno specialista autorizzato per mantenere il bilanciamento.
Il tosaerba non delve venire pulito sotto l'acqua corrente, in particolare non con getto ad alta pressione. Fate in modo che gli elementi di fissaggio (viti, dadi ecc.) siano sempre avvitati saldamente in modo da poter lavorare con il tosaerba in maniera sicura.
- Controllate frequentemente che il dispositivo di raccolta dell'erba non presenti segni di usura.
Sostituile le parti usurate o danneggiate.
- Conservate il tosaerba in un luogo asciutto.
Per una lunga durata, tutte le parti a vite, le ruote e gliassi devono venire puliti ed infinite oliati.
La cura regolare del tosaerba non sostanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisceanche a tagliare il prato in modo più semplice ed accurato. Se possibile pulite il tosaerba con spazzole o stracci. Non usate solventi o acqua per togliere lo sporco.
La lama è la parte più esposta all'usura. Controllate regolarmente le condizioni e il fissaggio della lama. Se la lama è consumata delve essere subito sostituita o affiliata. Se si dovessero notare delle vibrazioni eccessive del tosaerba, significa che la lama non è bilanziata correttamente o che è stata deformata da colpi. In questo caso deve venire riparata o sostituita.
- All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

8.4 Sostituzione della lama

Per motivi di sicurezza consiglio di affi dare la sostituzione della lama ad uno specialista autorizzato. Attenzione! Indossate quanti da lavoro! Usate solamente lame originali, altrimenti non sono garantiti il funzionamento e la sicurezza.

Per sostituire la lama procedete nel modo seguente

1. Allentate la vite di fi ssaggio (vedi Fig. 11a).
2. Togliete la lama e sostituitela con una nuova.
3. Nel montare la nuova lama fate attenzione al senso di montaggio. Le alette della lama devono sporgere nel vano motore (vedi Fig. 11b). I perni di alloggiamento devono coincidere con le cavity nella lama.
4. Poi avvitate di nuovo la vite di fi ssaggio con la chiave universale. La coppia di serraggio deve essere di ca. 25 Nm.

Alla fi ne della stagione eseguite un controllo generale del tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di ogni stagione controllate assolutamente lo stato della lama. Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Lama di ricambio n. art.: 34.054.40

9. Smaltimento e riciiclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'elettroutensile nell'imballaggio originale.

11. Tabella per l'eliminazione delle anomalie

Anomalia	Possibili	cause Eliminazione
Il motore non si avvia	a) Condensatore difettoso	a) Da parte di un'offi cina del servizio assistenza clienti
	b) Non c'è corrente sulla presa	b) Controllare il cavò ed il fusibile
	c) Cavo difettoso	c) Controllare
	d) Gruppo interrottore e connettore difettoso	d) Da parte di un'offi cina del servizio assistenza clienti
	e) Attacchi al motore o condensatore allentati	e) Da parte di un'offi cina del servizio assistenza clienti
	f) L'apparecchio si trova nell'erba alta	f) Avviare nell'erba bassa o su superfi -ci più tosate; eventualmente modifi -care l'altezza di taglio
	g) Scocca del tosærba incrostata	g) Pulire la scocca affinché la lama giri liberoamente
La potenza del mo-tore diminuisce	a) Erba troppo alta o umida	a) Correggere l'altezza di taglio
	b) Scocca del tosærba incrostata	b) Pulire la scocca
	c) Lama molto consumata	c) Sostituire la lama
Taglioceseguito male	a)Lamaconsumata	a) Sostituire o affilare la lama
	b) Altezza di taglio errata	b) Correggere l'altezza di taglio

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio puòanche venire consegovato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetti a condizioni speciali di collegamento. Ciò significata che non ne è consentito l'uso con collegamento a prese sceltera piacimento.
In caso di condizioni di rete sfavorevoli l'apparecchio poo causare delle variazioni temporanee di tensione.
Il prodotto è concepito solo per l'utilizzo collegato a prese che a) non superino una massima impedenza di rete Z = 0,396 , oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che la presa di collegamento alla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Cinghia trapezoidale, spazzole di carbone
Materialie di consumo/parti di consumo * Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)? Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a errorsi del materiale o di produzione ed è limitata, a nostra discrezione, all'éliminazione di questti difetti o alla sostituzione dell'apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparechio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. colleagueamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
• Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiogo della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève accertato il difetto. E esclude la rivendicazione di diritti di garanzia dopa la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

• Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul site internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

HR/BIH

Sadržaj

1. Sigurnosne napomene
2. Opis uredaja i sadrzaj isporuke
3. Namjenska uporaba
4. Tehnicki podaci
5. Prije puštanja u pogon
6. Rukovanje
7. Zamjena mreznog kabela
8. Cišćenje, odžavanje i narucivanje rezervnih dijelova
9. Zbrinjavanje u OTPad i recikliranje
10. Skladištenje
11. Plantrazenjagrešaka

HR/BIH

I dichiar la segunte conformita seconda la direttiva UE e la norme por l'articolo
