Caratteristiche del prodotto

• Estende un segnale 4K a 30 Hz fino a 40 m (130 piedi) o un segnale 1080p fino a 70 m (230 piedi) tra la sorgente e la sua console tramite cavo Cat6
• Fornisce video e audio UHD non compressi senza perdita di segnale o latenza aggiuntiva
• Fornisce una soluzione a basso costo e affidabile per la distribuzione HDMI su lunghi percorsi
  • L'estensione IR bidirezionale completa ottimizza il controllo.

Il pacchetto include

• B013-HU-4K Estensore HDMI HDBaseT
• Cavo (x1) RI-Out
Cavo (x1) RI-IN
• (x1) Cavo USB 2,0 A - A (M/M)
• (x2) Alimentatore internazionale con adattatori per Nord America, Europa, Regno Unito e Australia (Ingresso: 100-240 V)
- Manuale utente

Accessori opzionali

• Cavi patch UTP a filo solido Cat6 24 AWG serie N202
• Cavi patch UTP Cat5e serie N002
• Cavi HDMI 2.0 ad alta velocità serie P569-XXX-CERT o P568-XXX-2A

Identificazione delle caratteristiche

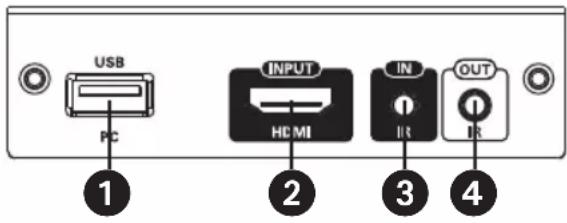

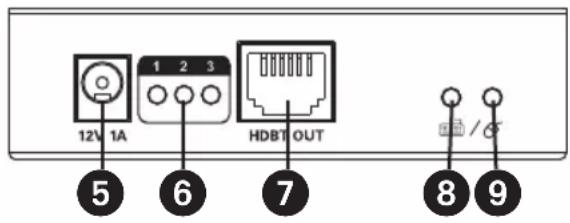

Unità trasmettitore (TX) HDBaseT

USB PC INPUT HCMI IN IR OUT 1 2 3 4

12V 1A 1 2 3 HDB/T OUT 5 6 7 8 / / 9

1 PC USB: utilizzi il cavo USB (M/M) incluso per collegare il suo computer all'unità trasmittente (TX) 2,0 A
② INGRESSO HDMI: ingresso segnale HDMI (si collega al dispositivo sorgente HDMI)
3 RI IN: ingresso segnale RI
4 RI OUT: uscita del segnale RI
5 12 V 1 A: ingresso di alimentazione
6 LED di segnale di ricezione:

LED 1 - LED di alimentazione

On: L'alimentazione è in fase di alimentazione

Off: L'alimentazione non viene fornita

LED 2 - TX e LED di stato della connessione RX

On: Il link di connessione è stabilito tra le unità TX e RX

Lampeggiare: non viene rilevato alcun link di connessione tra le unità TX e RX

LED 3 - LED di uscita HDMI

On: la porta di uscita HDMI è collegata a un display

Spento: la porta di uscita HDMI non è collegata al display

7 HDBT OUT: uscita del segnale HDBaseT
8 LED di stato della tastiera:

On: la tastiera è collegata

Lampeggia: la tastiera è in uso

Off: la tastiera non è collegata

9 LED di stato delmouse:

On: il mouse è collegato

Lampeggia: il mouse è in uso

Spento: il mouse non è collegato

Identificazione delle caratteristiche

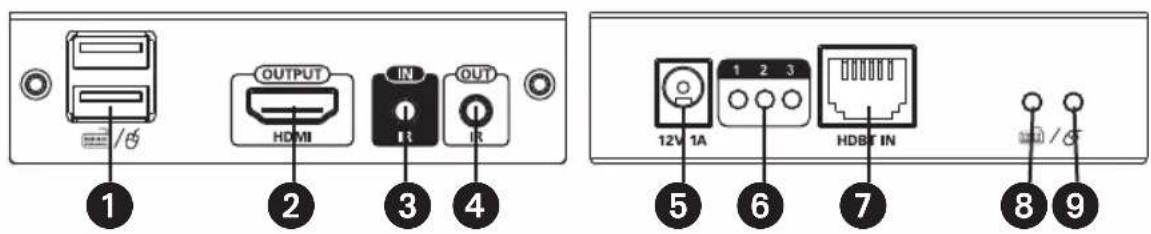

Unità ricevente (RX) HDBaseT

OUTPUT HDMI IN 1 1R OUT 1R 12V 1A 1 2 3 HDBT IN 8 /6 9

① Hub USB a2 porte: collegamento tastiera/mouse
2 uscita HDMI: uscita del segnale HDMI (si connette al suo display HDMI)
3 RI: Input del segnale RI
4 RI: uscita del segnale RI
5 12 V 1 A: ingresso di alimentazione
6 LED di segnale di ricezione:

LED 1 - LED di alimentazione

On: L'alimentazione viene fornita

Off: L'alimentazione non viene fornita

LED 2 - TX e LED di stato della connessione RX

On: Il link di connessione è stabilito tra le unità TX e RX

Lampeggiare: non viene rilevato alcun link di connessione tra le unità TX e RX

LED 3 - LED di uscita HDMI

On: la porta di uscita HDMI è collegata a un display

Off: la porta di uscita HDMI non è collegata al display

⑦ HDBT in: ingresso del segnale HDBaset

8 LED di stato della tastiera:

On: la tastiera è collegata

Lampeggia: la tastiera è in uso

Off: la tastiera non è collegata

9 LED di stato delmouse:

On: il mouse è collegato

Lampeggia: il mouse è in uso

Off: il mouse non è collegato

Installazione

Note:

- Prima di far passare i cavi attraverso soffitti/pareti, eseguire un primo test per assicurarsi che l'intera installazione funzioni correttamente.

- Per ottenere la distanza e le prestazioni massime, utilizzare un cavo UTP Cat6 a filo solido da 24 AWG (come un cavo della serie N202). L'utilizzo di un cavo Cat6 a trefoli o di un cavo con un calibro (AWG) superiore a 24 AWG risulterà in una distanza di estensione inferiore. Il cablaggio di calibro superiore (come 26 AWG) ha una capacità di trasmissione più limitata rispetto al cablaggio di calibro inferiore.

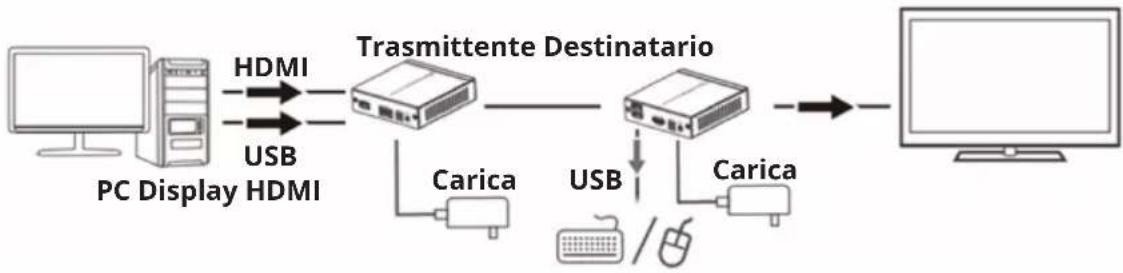


Tastiera / Mouse

1. Si assicuri che tutte le apparecchiature dell'installazione siano spente.

2. Utilizzando il cavo USB 2,0 A (M/M) incluso, colleghi la porta USB del PC sul trasmettitore a una porta USB-A disponibile sulla sua sorgente.

3. Utilizzando un cavo HDMI (come i cavi della serie P569-XXX-CERT o P568-XXX-2A), colleghi la porta HDMI INPUT del trasmettitore a una porta HDMI disponibile sulla sua sorgente.

4. (Per la funzionalità RI bidirezionale - Opzionale) Colleghi il cavo RI-IN o RI-OUT incluso all'unità trasmittente.

5. Utilizzando un cavo Cat5e (come N002-Series) o Cat6 (Serie N202) fornito dall'utente, colleghi un'estremità del cavo alla porta HDBT OUT dell'unità trasmittente. Di seguito è riportata una tabella delle distanze massime che possono essere estese con i cavi Cat5e e Cat6.

Cavo della categoria	Lunghezza massima del cavo	Risoluzione massima supportata
Cat5e	115 piedi (35 m) 4K x 2K a 30 Hz
	60 m (197 piedi)	1920 x 1080 a 60 Hz (1080p)
Cat6	40 m (130 piedi)	4K x 2K a 30 Hz
	70 m (230 piedi)	1920 x 1080 a 60 Hz (1080p)

1. Colleghi l'altra estremità del cavo Cat5e/Cat6 alla porta HDBT IN dell'unità ricevente.

2. Colleghi la sua tastiera e il suo mouse alle porte USB etichettate come Tastiera/Mouse sull'unità ricevente.

Installazione

1. Utilizzando un cavo HDMI (come i cavi della serie P569-XXX-CERT o P568-XXX-2A), colleghi la porta HDMI OUTPUT del ricevitore a uno schermo (TV/monitor).
2. (Per la funzionalità RI bidirezionale - Opzionale) Colleghi il cavo RI-IN o RI-OUT incluso all'unità ricevente.
3. Colleghi gli alimentatori in dotazione alle unità trasmittente e ricevente, quindi a una presa di corrente disponibile.
4. Accenda la sorgente HDMI e il display remoto.

Specifiche

Alimentazione elettrica	Tensione/corrente 1 A 12 V DC
	Consumo di energia 8 W
HDMI	Conformità HDMI 1,4
	Conformità HDCP 1,4
	Risoluzione massima 4K x 2K a 30 Hz
	Audio supportato LPCM, DTS-HD ^TM , Dolby ^ TrueHD
	Larghezza di banda massima 10,2 Gbps
	Supporto CEC Sì
Impegno ambientale	Intervallo operativo di temperatura	Da 32 F a 122 F/ Da 0 °C a 50 °C
	Intervallo di temperatura di stoccaggio	14 F a 158 F/-10 °C a 70 °C
	Umidità relativa	Da 0% a 90%, senza condensazione
RI	Passback RI Sì, bidirezionale
	Frequenza RI 20-60 KHz
Meccanico	Materiale di costruzione Lega di	alluminio e ferro
	Colore Nero
	Dimensioni (A x L x P)	1 x 3,9 x 3,7 pollici / 25,7 x 99,45 x 94,5 mm
	Peso	TX: 0,49 lb. / 220 gRX: 0,5 lb. / 230 g

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti dei materiali e di fabbricazione per un periodo di tre (3) anni dalla data dell'acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviare un prodotto per la riparazione, visitare

Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIBILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITÀ DI DETTI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.
