MANUAL DE USUARIO B013HU4K Tripp Lite

Juego Extensor HDBaseT HDMI sobre Cat5e / Cat6 con Hub USB de 2 Puertos

TRIPP LITE SERIES

Modelo: B013-HU-4K

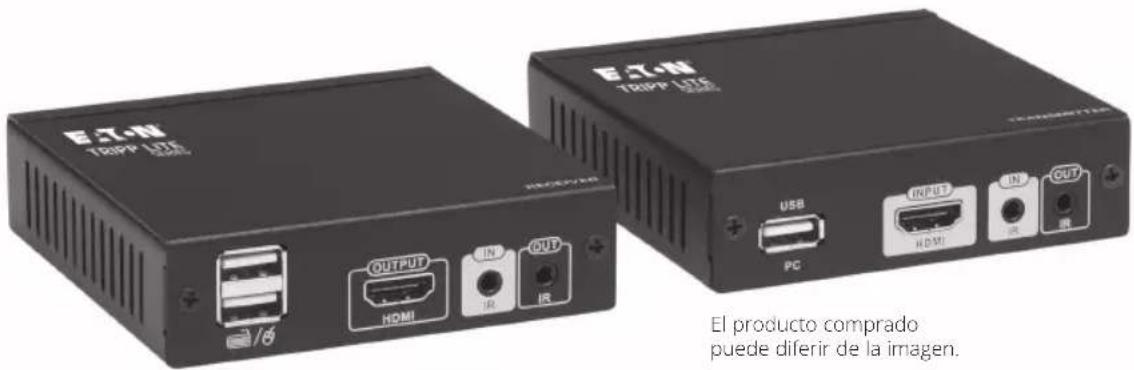

E-TM TRIPP LTE OUTPUT HDMI IN IR OUT USB PC INPUT HDMI IN OUT E-TM TRIPP LTE ESUB El producto comprado puede diferir de la imagen.

English 1

Français 17

Deutsch 25

Italiano 33

Características del Producto

• Extiende una señal 4K @30 Hz hasta 40 m [130 pies] o una señal 1080p hasta 70 m [230 pies] entre la fuente y su consola sobre cable Cat6
• Entregue señales de audio y video UHD no comprimidas sin pérdida de señal o mayor latencia
• Brinda una solución confiable y de bajo costo para distribuir HDMI en largas distancias
• La extensión IR completamente bidireccional optimiza el control

El Paquete Incluye

• B013-HU-4K – Extensor HDMI HDBaseT
• (x1) Cable IR-OUT
• (x1) Cable IR-IN
• (x1) Cable USB 2.0 A a A (M/M)
• (x2) Fuente de alimentación internacional con adaptadores para Norteamérica, Europa, Reino Unido y Australia (entrada: 100V \~ 240V)
- Manual del Propietario

Accesorios Opcionales

• Cables Patch UTP Cat6 de Alambre Sólido 24 AWG de la Serie N202
• Cables Patch UTP Cat5e de la Serie N002
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Identificación de Características

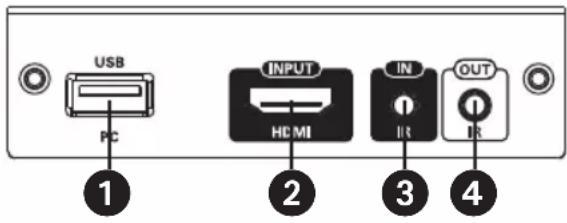

Unidad Transmisora HDBaseT (TX)

USB PC INPUT HCMI IN IR OUT 1 2 3 4

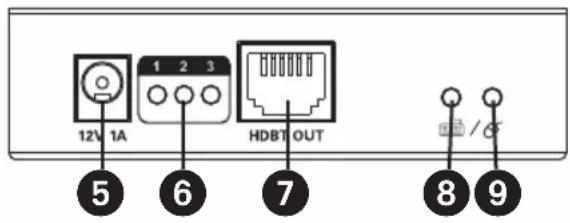

12V 1A 1 2 3 HDB/T OUT 5 6 7 8 /c 9

① PC USB: Use el cable USB 2.0 A (M/M) para conectar la computadora a la unidad transmisora (TX)
2 HDMI INPUT: Entrada de señal HDMI (se conecta a su dispositivo fuente de HDMI)
3 IR IN: Entrada de señal IR
4 IR OUT: Salida de señal IR
5 12V 1A: Entrada de energía
6 LEDs de Señal de Transmisión:

LED 1 - LED de Encendido

Encendido: Se está suministrando energía

Apagado: No se está suministrando energía

LED 2 - LED de Estado de Conexión del TX y el RX

Encendido: Un vínculo de conexión se establece entre las unidades TX y RX

Destellando: No se detecta un enlace de conexión entre unidades TX y RX

LED 3 - LED de Salida HDMI

Encendido: El puerto de salida HDMI está conectado a una pantalla

Apagado: El puerto de salida HDMI no está conectado a una pantalla

7 HDBT OUT: Salida de señal HDBaseT
8 LED de Estado del Teclado:

Encendido: El teclado está conectado

Destellando: El teclado está en uso

Apagado: El teclado no está conectado

9 LED de Estado del Mouse:

Encendido: El mouse está conectado

Destellando: El mouse está en uso

Apagado: El mouse no está conectado

Identificación de Características

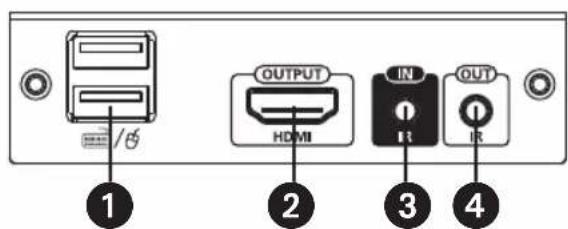

Unidad Receptora HDBaseT (RX)

OUTPUT HDMI IN 0 R OUT 0 R 1 2 3 4

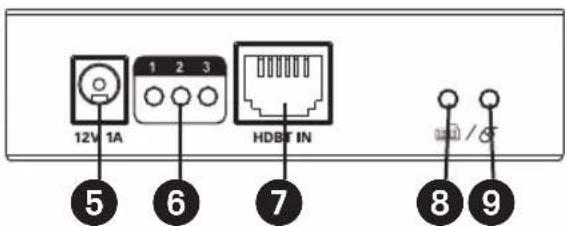

12V 1A 1 2 3 HDBF IN 5 6 7 8 9

1 Hub USB de 2 Puertos: Conexión de teclado y mouse
② Salida HDMI: Salida de señal HDMI (se conecta a su pantalla HDMI)
3 IR IN: Entrada de señal IR
4 IR OUT: Salida de señal IR
5 12V 1A: Entrada de energía
6 LEDs de Señal de Transmisión:

LED 1 - LED de Encendido

Encendido: Se está suministrando energía

Apagado: No se está suministrando energía

LED 2 - LED de Estado de Conexión del TX y el RX

Encendido: Un vínculo de conexión se establece entre las unidades TX y RX

Destellando: No se detecta un enlace de conexión entre unidades TX y RX

LED 3 - LED de Salida HDMI

Encendido: El puerto de salida HDMI está conectado a una pantalla

Apagado: El puerto de salida HDMI no está conectado a una pantalla

7 HDBT IN: Entrada de señal HDBaseT
8 LED de Estado del Teclado:

Encendido: El teclado está conectado

Destellando: El teclado está en uso

Apagado: El teclado no está conectado

9 LED de Estado del Mouse:

Encendido: El mouse está conectado

Destellando: El mouse está en uso

Apagado: El mouse no está conectado

Instalación

Notas:

• Antes de jalar los cables a través de techos y paredes pruebe para asegurarse de que toda la instalación trabaje correctamente.
• Para lograr la distancia y el rendimiento máximos, utilice cable UTP Cat6 de Alambre Sólido 24 AWG (como el cable de la Serie N202). El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado con número de calibre mayor como 26 AWG tiene una capacidad de transmisión más limitada que cableado con número de calibre inferior.

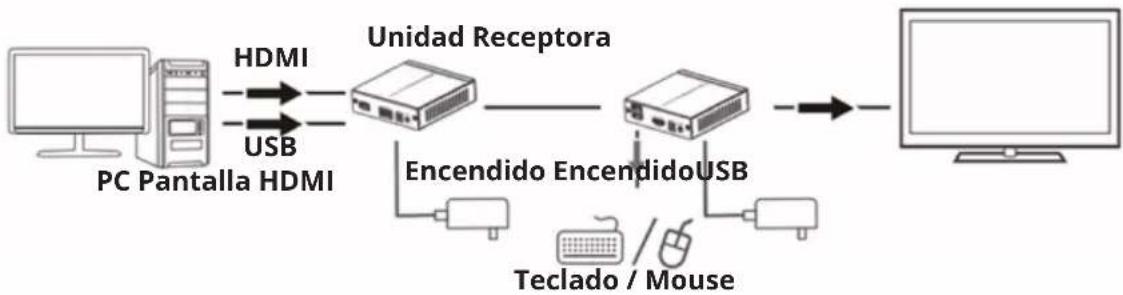


1. Asegúrese de que todos los equipos en la instalación estén apagados.
2. Usando el cable USB 2.0 A (M/M), conecte el puerto USB de la PC en el transmisor a un puerto USB-A disponible en su fuente.
3. Usando un cable HDMI (como los cables Serie P569-XXX-CERT o P568-XXX-2A), conecte el puerto HDMI INPUT del transmisor a un puerto HDMI disponible en su fuente.
4. (para la funcionalidad IR bidireccional - Opcional) Conecte el cable IR-IN o el IR-OUT incluido a la unidad transmisora.
5. Usando un cable Cat5e suministrado por el usuario (como el Serie N002) o Cat6 (Serie N202), conecte un extremo del cable al puerto de HDBT OUT en la unidad transmisora. A continuación se presenta una tabla de las distancias máximas que se pueden alcanzar con cables Cat5e y Cat6.

Categoría de Cable	Longitud Máxima del Cable Máxima Resolución Soportada
Cat5e	35 m [115 pies] 4K x 2K	@30 Hz
	61 m [200 pies] 1920 x	1080 @60 Hz (1080p)
Cat6	40 m [130 pies] 4K x 2K	@30 Hz
	70 m [230 pies] 1920 x	1080 @60 Hz (1080p)

1. Conecte el otro extremo del cable Cat5e o Cat6 al puerto HDBT IN en la unidad receptora.
2. Conecte su teclado y mouse en los puertos USB etiquetados teclado / mouse en la unidad receptora.

Instalación

1. Usando un cable HDMI (como los cables Serie P569-XXX-CERT o P568-XXX-2A), conecte el puerto HDMI OUTPUT del receptor a una pantalla (TV o Monitor).
2. (Para la funcionalidad IR bidireccional - Opcional) Conecte el cable IR-IN o el IR-OUT incluido a la unidad receptora.
3. Conecte las fuentes de alimentación incluidas a las unidades transmisora y receptora, luego a una toma de pared disponible.
4. Encienda su fuente de HDMI y pantalla remota.

Especificaciones

Fuente de Alimentación	Voltaje / Corriente 12V CD 1A
	Consumo de Potencia 8W
HDMI	Compatibilidad con HDMI 1.4
	Compatibilidad con HDCP 1.4
	Máxima Resolución 4K x 2K @30 Hz
	Soporta Audio LPCM, DTS-HD ^TM , Dolby ^® TrueHD
	Máximo Ancho de Banda 10.2 Gbps
	Soporta CEC Sí
Ambiental	Rango de Temperatura de Operación	0 °C a 50 °C [32 °F a 122 °F]
	Rango de Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
	Humedad Relativa De 0% a 90%, Sin Condensación
IR	IR Passback Sí, Bidireccional
	Frecuencia IR 20KHz ~ 60KHz
Mecánica	Material de Construcción Aluminio y Aleación de Hierro
	Color Negro
	Medidas (Al x An x Pr)	25.7 x 99.45 x 94.5 mm[1" x 3.9" x 3.7"]
	Peso	TX: 220 g [0.49 lb]RX: 230 g [0.5 lb]

Garantía

Garantía Limitada de 3 años.

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, EATON NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO EATON ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad..

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
